2019 FIAT 500 Drift- och underhållshandbok (in Swedish)

LÄR KÄNNA DIN BIL
Här kan du börja lära dig detaljerna om
din nya bil.
Handboken du nu kommer att läsa
beskriver enkelt och lättfattligt hur bilen
är konstruerad och hur den fungerar.
Därför rekommenderar vi att du
konsulterar den medan du sitter
bekvämt i bilen för att direkt kunna
kontrollera det som beskrivs.INSTRUMENTPANEL ...................... 8
NYCKLAR ....................................... 10
TÄNDLÅS ........................................ 11
FIAT CODE-SYSTEMET .................. 12
DÖRRAR......................................... 12
SÄTEN ............................................ 13
NACKSTÖD .................................... 15
RATT ............................................... 16
BACKSPEGLAR .............................. 16
UTVÄNDIGA LJUS .......................... 17
INNERBELYSNING .......................... 20
RENGÖRA RUTORNA .................... 20
KLIMATANLÄGGNING .................... 23
FÖNSTERHISSAR ........................... 27
TAK ................................................. 28
SUFFLETT....................................... 29
BAKLUCKAN .................................. 33
MOTORHUV ................................... 34
UTFÖRANDE MED LPG-SYSTEM... 35
7

INSTRUMENTPANEL
Integreringen, grafiken och positionen för reglage, instrument och indikatorer kan variera enligt version.
A: ljusspak/körriktningsvisare – B: ljudreglage på ratten – C: instrumentpanel – D: reglage för strålkastarinriktningen – E:
ljudreglage på ratten – F: spak till vindrutetorkare/vindrutespolare/bakrutetorkare – G: elektrisk Dualdrive-servostyrning
(CITY-funktion) / ECO-funktion – H:Uconnect™– I: mittre luftventiler – L: dimljus/dimbakljus – M: airbag på passagerarsidan –
N: luftventiler på sidorna – O: handskfack – P: brytare för nödljusen – Q: klimatanläggningens reglage – R: höger fönsterhiss –
S: växelspak – T: vänster fönsterhiss – U: Knapp ASR-OFF – V: tändlås – W: spak för Cruise Control/Speed Limiter – X: rattens
regleringsspak – Z: airbag på förarsidan
1F0S0641
8
LÄR KÄNNA DIN BIL

Instrumentpanel med Sport-ratt
A: ljusspak/körriktningsvisare – B: ljudreglage på ratten – C: instrumentpanel – D: reglage för strålkastarinriktningen – E:
ljudreglage på ratten – F: spak till vindrutetorkare/vindrutespolare/bakrutetorkare – G: elektrisk Dualdrive-servostyrning
(CITY-funktion) / ECO-funktion – H:Uconnect™– I: mittre luftventiler – L: dimljus/dimbakljus – M: airbag på passagerarsidan –
N: luftventiler på sidorna – O: handskfack – P: brytare för nödljusen – Q: klimatanläggningens reglage – R: höger fönsterhiss –
S: växelspak – T: vänster fönsterhiss – U: Knapp ASR-OFF – V: tändlås – W: spak för Cruise Control/Speed Limiter – X: rattens
regleringsspak – Z: airbag på förarsidan
2F0S0642
9

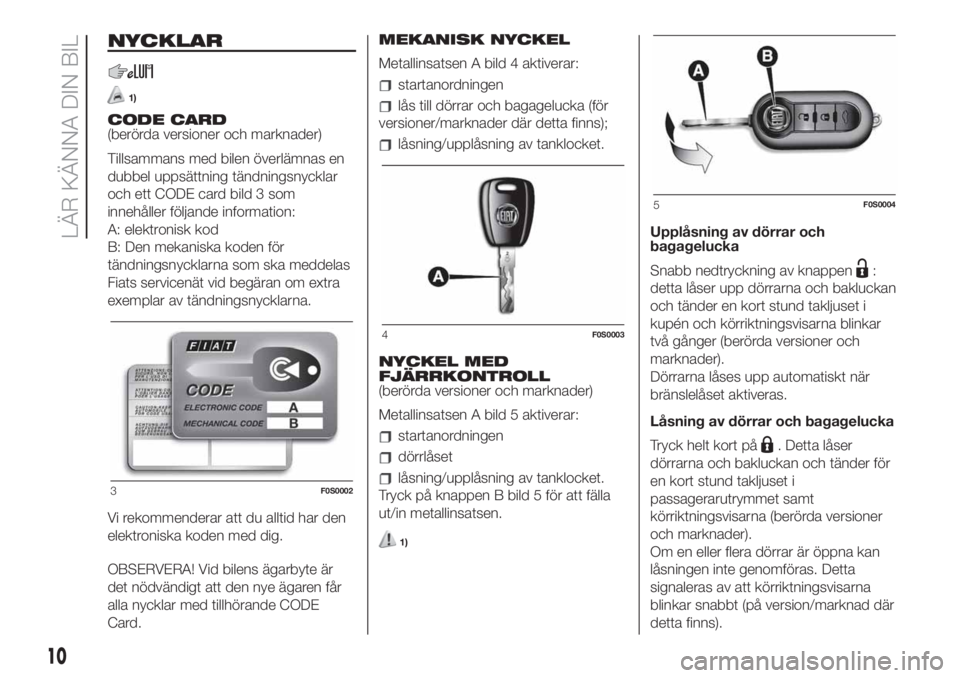

NYCKLAR
1)
CODE CARD
(berörda versioner och marknader)
Tillsammans med bilen överlämnas en
dubbel uppsättning tändningsnycklar
och ett CODE card bild 3 som
innehåller följande information:
A: elektronisk kod
B: Den mekaniska koden för
tändningsnycklarna som ska meddelas
Fiats servicenät vid begäran om extra
exemplar av tändningsnycklarna.
Vi rekommenderar att du alltid har den
elektroniska koden med dig.
OBSERVERA! Vid bilens ägarbyte är
det nödvändigt att den nye ägaren får
alla nycklar med tillhörande CODE
Card.MEKANISK NYCKEL
Metallinsatsen A bild 4 aktiverar:
startanordningen
lås till dörrar och bagagelucka (för
versioner/marknader där detta finns);
låsning/upplåsning av tanklocket.
NYCKEL MED
FJÄRRKONTROLL
(berörda versioner och marknader)
Metallinsatsen A bild 5 aktiverar:
startanordningen
dörrlåset
låsning/upplåsning av tanklocket.
Tryck på knappen B bild 5 för att fälla
ut/in metallinsatsen.
1)
Upplåsning av dörrar och
bagagelucka
Snabb nedtryckning av knappen
:
detta låser upp dörrarna och bakluckan
och tänder en kort stund takljuset i
kupén och körriktningsvisarna blinkar
två gånger (berörda versioner och
marknader).
Dörrarna låses upp automatiskt när
bränslelåset aktiveras.
Låsning av dörrar och bagagelucka
Tryck helt kort på
. Detta låser
dörrarna och bakluckan och tänder för
en kort stund takljuset i
passagerarutrymmet samt
körriktningsvisarna (berörda versioner
och marknader).
Om en eller flera dörrar är öppna kan
låsningen inte genomföras. Detta
signaleras av att körriktningsvisarna
blinkar snabbt (på version/marknad där
detta finns).
3F0S0002
4F0S0003
5F0S0004
10
LÄR KÄNNA DIN BIL

Dörrarna låses även om bakluckan är
öppen. En automatisk funktion låser
dörrarna så snart man kör fortare än 20
km/tim. om man har ställt in den
specifika funktionen via
inställningsmenyn (berörda versioner
och marknader).
Öppna bagageluckan på avstånd
Tryck på knappen
för att låsa
upp (öppna) bagageluckan på avstånd.
När bakluckan öppnas blinkar
körriktningsvisarna två gånger.
1)
VARNING
1)Kraftiga stötar kan skada de elektroniska
komponenterna i nyckeln. För att skydda
elektroniken inuti nycklarna och säkra
deras funktion ska man aldrig låt dem ligga
i solen.
VARNING
1)Tryck bara på knappen B bild 5med
nyckeln på säkert avstånd från kroppen
och särskilt från ögonen och föremål som
kan förstöras (till exempel kläder). Lämna
inte nyckeln utan övervakning för att
undvika att någon, speciellt barn, kan
handskas med den och oavsiktligt trycka
på knappen.
VARNING
1)De urladdade batterierna är skadliga för
miljön och skall därför slängas i
motsvarande behållare enligt lagstiftningen
eller överlämnas till Fiats servicenät som
tar hand om bortskaffandet.
TÄNDLÅS
2) 3) 4)
Nyckeln kan vridas till tre olika lägen
bild 6:
STOP: motor avstängd, nyckeln kan
dras ut, rattlås. Vissa elektriska
anordningar (t ex. bilradion, dörrarnas
centrallås osv.) kan fungera;
MAR: körläge. Alla elektriska
anordningar kan fungera;
AVV: motorstart
Tändlåset är försett med en
säkerhetsanordning som gör att
nyckeln måste ställas på läget STOP
om motorn inte startar, innan en ny
startprocedur upprepas.
6F0S0006
11

RATTLÅS
5)
Aktivering:Med tändlåset på STOP tar
man ur nyckeln och vrider ratten tills
den låser sig.
Inaktivering:Vrid lätt på ratten när
startnyckeln vrids till MAR.
VARNING
2)Om någon har manipulerat med
tändlåset (t ex. vid ett stöldförsök), ska du
låta Fiats servicenät kontrollera systemets
funktion innan du fortsätter att köra.
3)Ta alltid med startnyckeln när du stiger
ur fordonet för att undvika att någon
oavsiktligt använder reglagen. Kom ihåg att
dra åt handbromsen. Om bilen är
parkerad i en uppförsbacke, lägg i 1:ans
växel. Om bilen är parkerad i en
nedförsbacke, lägg i backväxeln. Lämna
aldrig kvar barn i bilen utan tillsyn.
4)Ta aldrig ut nyckeln när bilen är i rörelse.
Ratten blockeras automatiskt vid första
rattningen. Detta gäller alltid, även då bilen
bogseras.
5)Alla slags åtgärder inom eftermarknad
som påverkar styrning eller rattstången
(t ex. montering av stöldskyddssystem) är
absolut förbjudna. Utöver att systemets
prestanda försämras och garantin förfaller,
kan detta orsaka allvarliga
säkerhetsproblem och bristande
överensstämmelse med bilens
typgodkännande.
FIAT
CODE-SYSTEMET
Detta är ett elektroniskt låssystem på
motorn som förbättrar bilens
stöldskydd. Det aktiveras automatiskt
när tändningsnyckeln tas ut ur
tändningslåset.
Vid varje start, när startnyckeln vrids till
läget MAR, sänder Fiat CODE-
systemets styrenhet en
identifikationskod till motorstyrenheten
för att avaktivera blockeringen av
funktionerna.
Om koden inte känns igen ordentligt
under uppstarten, tänds
varningslampan
på displayen eller,
på vissa versioner, visas en symbol
på displayen.
I så fall vrider man nyckeln till STOP och
därefter till MAR. Om blockeringen
kvarstår, försöker man med någon
annan av de nycklar som medföljer
bilen. Om motorn fortfarande inte går
att starta, kontakta Fiats servicenät.
OBSERVERA! Varje tändningsnyckel
har en egen kod som ska sparas i
minnet i systemets styrenhet. För att
spara nya nycklar, upp till högst 8,
kontakta Fiats servicenät.
DÖRRAR
6)
2)
ÖPPNA/STÄNGA MED
NYCKEL
Öppna utifrån (förardörren):vrid
nyckeln till läge 1 bild 7 och dra i
handtaget.
På versioner med centrallås, låses
dörrar och bagagelucka upp samtidigt
när nyckeln vrids.
Låsning utifrån:med förardörren helt
stängd, vrid nyckeln till läge 2 bild 7.
Det går bara att låsa passagerardörren
inifrån genom att föra handtaget till
läge 2 bild 8.
På versioner med centrallås, låses
dörrar och bagagelucka samtidigt när
nyckeln vrids.
7F0S0099
12
LÄR KÄNNA DIN BIL

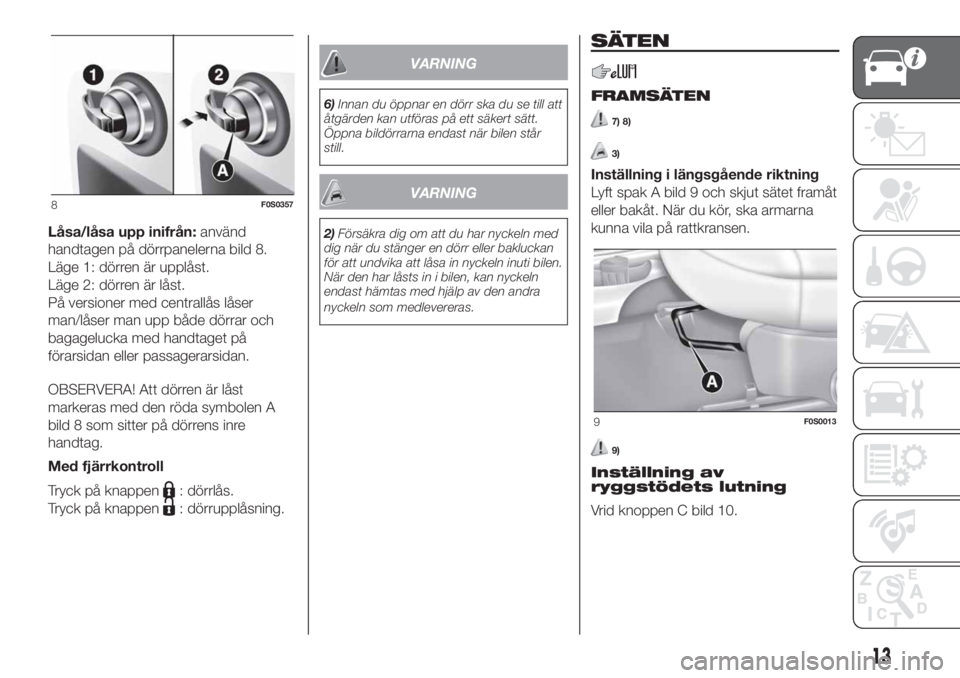

Låsa/låsa upp inifrån:använd
handtagen på dörrpanelerna bild 8.
Läge 1: dörren är upplåst.
Läge 2: dörren är låst.
På versioner med centrallås låser
man/låser man upp både dörrar och
bagagelucka med handtaget på
förarsidan eller passagerarsidan.
OBSERVERA! Att dörren är låst
markeras med den röda symbolen A
bild 8 som sitter på dörrens inre
handtag.
Med fjärrkontroll
Tryck på knappen
: dörrlås.
Tryck på knappen
: dörrupplåsning.
VARNING
6)Innan du öppnar en dörr ska du se till att
åtgärden kan utföras på ett säkert sätt.
Öppna bildörrarna endast när bilen står
still.
VARNING
2)Försäkra dig om att du har nyckeln med
dig när du stänger en dörr eller bakluckan
för att undvika att låsa in nyckeln inuti bilen.
När den har låsts in i bilen, kan nyckeln
endast hämtas med hjälp av den andra
nyckeln som medlevereras.
SÄTEN
FRAMSÄTEN
7) 8)
3)
Inställning i längsgående riktning
Lyft spak A bild 9 och skjut sätet framåt
eller bakåt. När du kör, ska armarna
kunna vila på rattkransen.
9)
Inställning av
ryggstödets lutning
Vrid knoppen C bild 10.
8F0S0357
9F0S0013
13

Höjdreglering
(berörda versioner och marknader)
Tryck på spaken B bild 11 för att lyfta
eller sänka den bakre delen av sitsen
för att få en bättre och bekvämare
körställning.Fälla ned ryggstödet
10)
4)
För att fälla ner ryggstödet, tryck på
spaken D bild 12 (rörelse 1) och tryck
ryggstödet framåt tills det blockeras
(rörelse 2).
Släpp sedan upp spaken D och skjut
sätet framåt genom att trycka på
ryggstödet (rörelse 3).
Förarsida och passagerarsida med
positionsminne
(berörda versioner och marknader)
Gör så här för att ställa sätet i
ursprungligt läge:
skjut sätet bakåt genom att trycka
på ryggstödet tills sätet blockeras
(rörelse 4)
tryck på spak D bild 12 (rörelse 5)
lyft ryggstödet (rörelse 6) tills du hör
blockeringsljudet.OBSERVERA! När du trycker på
spaken D bild 12 gör den att sätet
förlorar startpositionen innan det
blockeras i ursprungligt läge. I så fall
måste du ställa in sätets position med
spaken för längsgående justering A bild
9.
Passagerarsida utan lägesminne
Gör så här för att ställa sätet i
ursprungligt läge:
skjut sätet bakåt genom att trycka
på ryggstödet till önskat läge (rörelse 4)
tryck på spak D bild 12 (rörelse 5)
lyft ryggstödet (rörelse 6) tills du hör
blockeringsljudet.
Typen av fasthakningssätt har valts för
att garantera passagerarens säkerhet.
Om det finns något hinder som stör
rörelsen (t ex. en väska) och
mekanismen inte kan återföra sätet till
startläget, kan man åter sätta fast sätet
genom att endast förflytta ryggstödet,
vilket garanterar att sätet sätts fast
korrekt vid skenorna.
VARNING
7)Alla inställningar får endast utföras med
stillastående bil och motor avstängd.
8)Om det finns sidoairbagar, är det farligt
att använda överdrag till bilstolarna, utom
dem som finns i Lineaccessori MOPAR
®.
10F0S0014
11F0S0015
12F0S0154
14
