2019 CITROEN JUMPER Omistajan Käsikirjat (in Finnish)

143

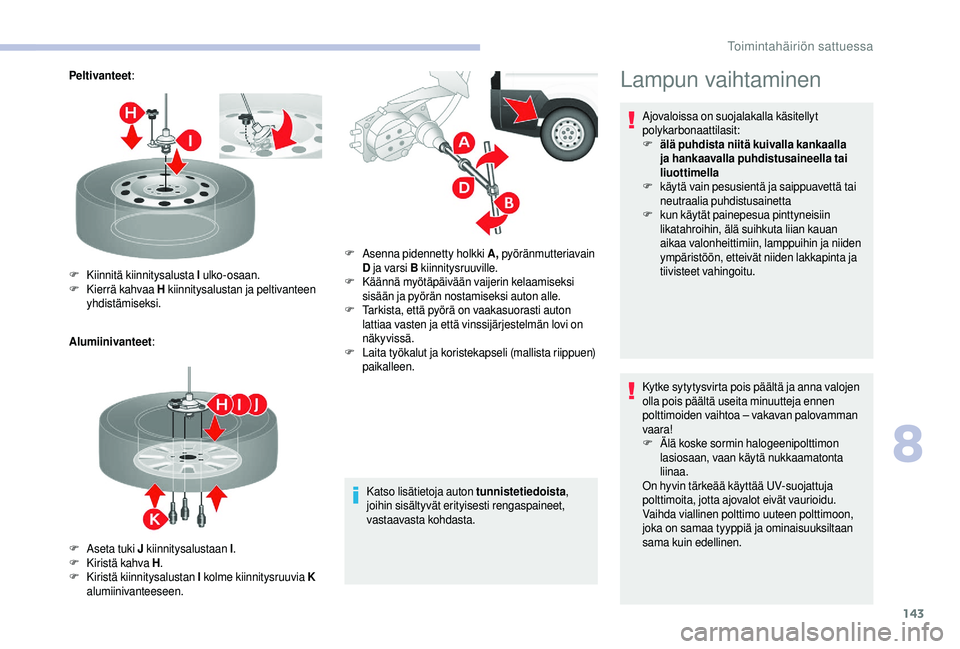

Peltivanteet:
Alumiinivanteet :
Katso lisätietoja auton tunnistetiedoista,
joihin sisältyvät erityisesti rengaspaineet,
vastaavasta kohdasta.
F
K

iinnitä kiinnitysalusta I ulko-osaan.
F
K

ierrä kahvaa H kiinnitysalustan ja peltivanteen
yhdistämiseksi.
F
A

seta tuki J kiinnitysalustaan I .
F
K

iristä kahva H .
F
K

iristä kiinnitysalustan I kolme kiinnitysruuvia K
alumiinivanteeseen. F
A

senna pidennetty holkki A, pyöränmutteriavain
D ja varsi B kiinnitysruuville.
F
K

äännä myötäpäivään vaijerin kelaamiseksi
sisään ja pyörän nostamiseksi auton alle.
F
T

arkista, että pyörä on vaakasuorasti auton
lattiaa vasten ja että vinssijärjestelmän lovi on
näkyvissä.
F
L

aita työkalut ja koristekapseli (mallista riippuen)
paikalleen.Lampun vaihtaminen
Ajovaloissa on suojalakalla käsitellyt
polykarbonaattilasit:
F
ä

lä puhdista niitä kuivalla kankaalla
ja hankaavalla puhdistusaineella tai
liuottimella
F
k

äytä vain pesusientä ja saippuavettä tai
neutraalia puhdistusainetta
F
k

un käytät painepesua pinttyneisiin
likatahroihin, älä suihkuta liian kauan
aikaa valonheittimiin, lamppuihin ja niiden
ympäristöön, etteivät niiden lakkapinta ja
tiivisteet vahingoitu.
Kytke sytytysvirta pois päältä ja anna valojen
olla pois päältä useita minuutteja ennen
polttimoiden vaihtoa – vakavan palovamman
vaara!
F
Ä

lä koske sormin halogeenipolttimon
lasiosaan, vaan käytä nukkaamatonta
liinaa.
On hyvin tärkeää käyttää UV-suojattuja
polttimoita, jotta ajovalot eivät vaurioidu.
Vaihda viallinen polttimo uuteen polttimoon,
joka on samaa tyyppiä ja ominaisuuksiltaan
sama kuin edellinen.
8
Toimintahäiriön sattuessa

144
Tietyissä sääolosuhteissa (alhainen lämpötila,
kosteus) etu- sekä takavalonheittimien lasien
sisäpintaan kertyy huurua; tämä katoaa, kun
valot ovat palaneet muutaman minuutin.

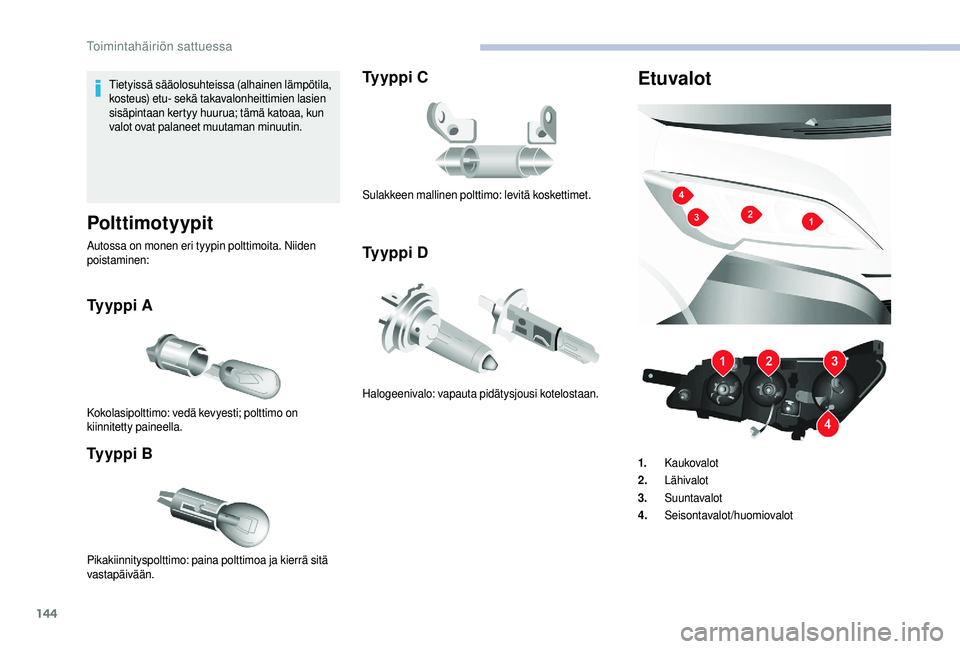

Polttimotyypit
Autossa on monen eri tyypin polttimoita. Niiden
poistaminen:
Ty y p p i A
Ty y p p i B
Kokolasipolttimo: vedä kevyesti; polttimo on
kiinnitetty paineella.
Ty y p p i C
Ty y p p i D
Pikakiinnityspolttimo: paina polttimoa ja kierrä sitä
vastapäivään. Sulakkeen mallinen polttimo: levitä koskettimet.
Halogeenivalo: vapauta pidätysjousi kotelostaan.
Etuvalot
1.
Kaukovalot
2. Lähivalot
3. Suuntavalot
4. Seisontavalot/huomiovalot
Toimintahäiriön sattuessa

145

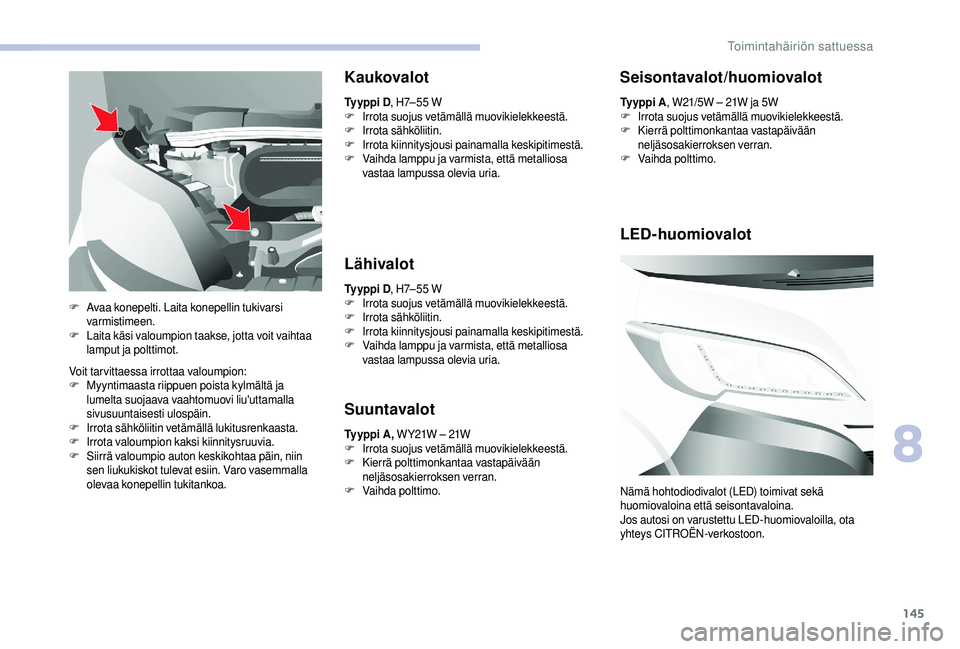

Voit tarvittaessa irrottaa valoumpion:
F Myyntimaasta riippuen poista kylmältä ja
lumelta suojaava vaahtomuovi liu'uttamalla
sivusuuntaisesti ulospäin.
F
I

rrota sähköliitin vetämällä lukitusrenkaasta.
F
I

rrota valoumpion kaksi kiinnitysruuvia.
F
S

iirrä valoumpio auton keskikohtaa päin, niin
sen liukukiskot tulevat esiin. Varo vasemmalla
olevaa konepellin tukitankoa.
Kaukovalot
Ty y p p i D , H7– 55 W
F I rrota suojus vetämällä muovikielekkeestä.
F
I

rrota sähköliitin.
F
I

rrota kiinnitysjousi painamalla keskipitimestä.
F
V

aihda lamppu ja varmista, että metalliosa
vastaa lampussa olevia uria.
Lähivalot
Ty y p p i D , H7– 55 W
F I rrota suojus vetämällä muovikielekkeestä.
F
I

rrota sähköliitin.
F
I

rrota kiinnitysjousi painamalla keskipitimestä.
F
V

aihda lamppu ja varmista, että metalliosa
vastaa lampussa olevia uria.
Suuntavalot
Ty y p p i A , W Y21W – 21W
F I rrota suojus vetämällä muovikielekkeestä.
F
K

ierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.
F
V

aihda polttimo.
F
A

vaa konepelti. Laita konepellin tukivarsi
varmistimeen.
F
L

aita käsi valoumpion taakse, jotta voit vaihtaa
lamput ja polttimot. Ty y p p i A
, W21/5W – 21W ja 5W
F
I
rrota suojus vetämällä muovikielekkeestä.
F
K
ierrä polttimonkantaa vastapäivään
neljäsosakierroksen verran.
F
V
aihda polttimo.
Seisontavalot/huomiovalot
LED-huomiovalot
Nämä hohtodiodivalot (LED) toimivat sekä
huomiovaloina että seisontavaloina.
Jos autosi on varustettu LED-huomiovaloilla, ota
yhteys CITROËN-verkostoon.
8
Toimintahäiriön sattuessa

146
Sivusuuntavalot
Ty y p p i A, W16WF – 16W
F
S
iirrä ulkopeiliä, jotta pääset ruuveihin käsiksi.
F
I

rrota kiinnitysruuvit (2

kpl).
F
V

edä polttimon kantaa, jotta tapit vapautuvat.
F
I

rrota polttimo ja vaihda se.
Sumuvalot
Ty y p p i D , H11 – 5 5 W
F K äännä pyörä kokonaan sisäänpäin.
Halogeenilamput saa vaihtaa vasta, kun
lamppu on ollut sammuksissa joitakin
minuutteja (palovammariski). Älä koske
sormilla suoraan polttimoon, käytä
nukkaamatonta liinaa.
Kun kaikki toimenpiteet on tehty, tarkista
valojen toiminta.
F
I

rrota pyöräkotelossa sijaitseva ruuvi.
F
I

rrota suojakansi. F
P

oista kiinnitin ja irtikytke sähköliitin.
F
K

äännä ja irrota lampunpidin.
F
V

aihda lamppu ja varmista, että metalliosa
vastaa lampussa olevia uria.
Toimintahäiriön sattuessa

147
Ty y p p i C, 12 V10W – 10W

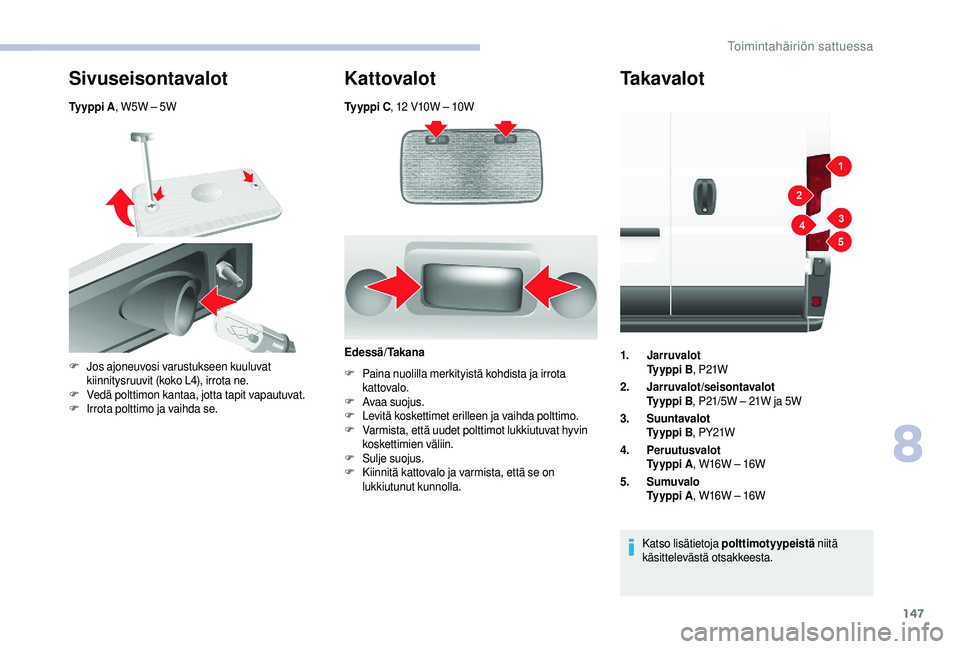

Sivuseisontavalot
Ty y p p i A, W5W – 5W
Kattovalot
F Jos ajoneuvosi varustukseen kuuluvat
kiinnitysruuvit (koko L4), irrota ne.
F
V

edä polttimon kantaa, jotta tapit vapautuvat.
F
I

rrota polttimo ja vaihda se. Edessä/Takana
F P aina nuolilla merkityistä kohdista ja irrota
kattovalo.
F
A

vaa suojus.
F
L

evitä koskettimet erilleen ja vaihda polttimo.
F
V

armista, että uudet polttimot lukkiutuvat hyvin
koskettimien väliin.
F
S

ulje suojus.
F
K

iinnitä kattovalo ja varmista, että se on
lukkiutunut kunnolla.
Ta k a v a l o t
1. Jarruvalot
Ty y p p i B , P21W
2. Jarruvalot/seisontavalot
Ty y p p i B , P21/5W – 21W ja 5W
3. Suuntavalot
Ty y p p i B , PY21W
4. Peruutusvalot
Ty y p p i A , W16W – 16W
5. Sumuvalo
Ty y p p i A , W16W – 16W
Katso lisätietoja polttimotyypeistä niitä
käsittelevästä otsakkeesta.
8
Toimintahäiriön sattuessa

148

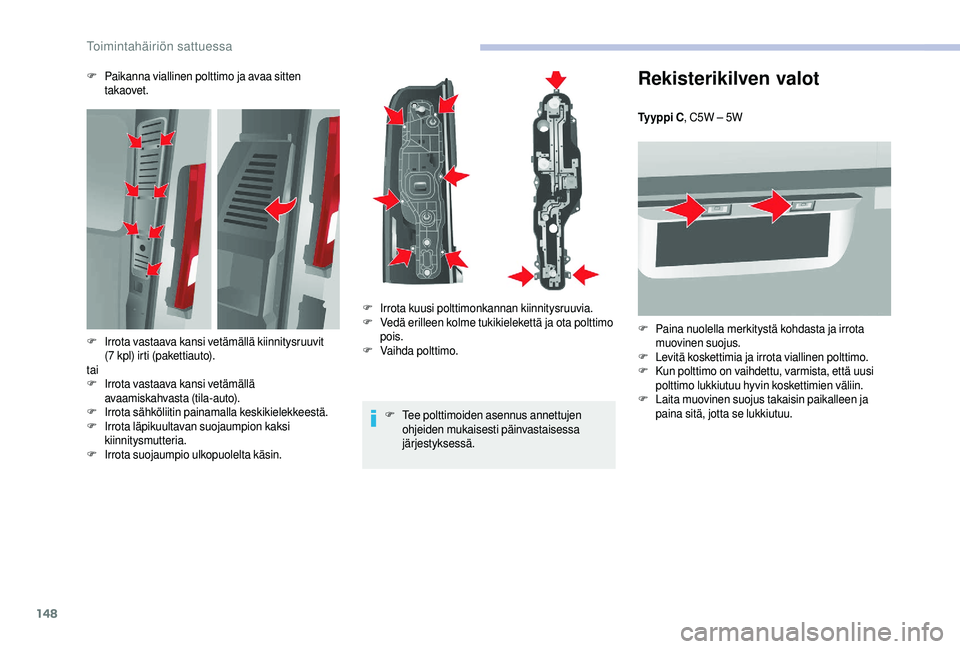

Rekisterikilven valot
Ty y p p i C, C5W – 5W
F
P
aina nuolella merkitystä kohdasta ja irrota
muovinen suojus.
F
L

evitä koskettimia ja irrota viallinen polttimo.
F
K

un polttimo on vaihdettu, varmista, että uusi
polttimo lukkiutuu hyvin koskettimien väliin.
F
L

aita muovinen suojus takaisin paikalleen ja
paina sitä, jotta se lukkiutuu.
F
P

aikanna viallinen polttimo ja avaa sitten
takaovet.
F
T

ee polttimoiden asennus annettujen
ohjeiden mukaisesti päinvastaisessa
järjestyksessä.
F
I

rrota vastaava kansi vetämällä kiinnitysruuvit
(7

kpl) irti (pakettiauto).
tai
F
I

rrota vastaava kansi vetämällä
avaamiskahvasta (tila-auto).
F
I

rrota sähköliitin painamalla keskikielekkeestä.
F
I

rrota läpikuultavan suojaumpion kaksi
kiinnitysmutteria.
F
I

rrota suojaumpio ulkopuolelta käsin. F
I

rrota kuusi polttimonkannan kiinnitysruuvia.
F
V

edä erilleen kolme tukikielekettä ja ota polttimo
pois.
F
V

aihda polttimo.
Toimintahäiriön sattuessa

149

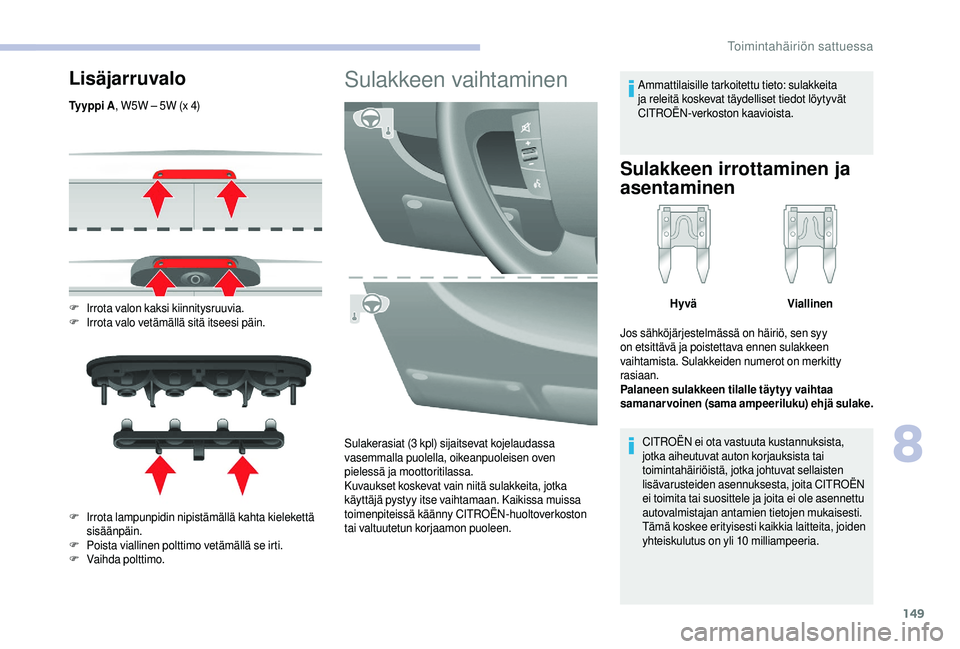

Lisäjarruvalo
Ty y p p i A, W5W – 5W (x 4)
F
I
rrota valon kaksi kiinnitysruuvia.
F
I

rrota valo vetämällä sitä itseesi päin.
F
I

rrota lampunpidin nipistämällä kahta kielekettä
sisäänpäin.
F
P

oista viallinen polttimo vetämällä se irti.
F
V

aihda polttimo.
Sulakkeen vaihtaminen
Sulakerasiat (3 kpl) sijaitsevat kojelaudassa
vasemmalla puolella, oikeanpuoleisen oven
pielessä ja moottoritilassa.
Kuvaukset koskevat vain niitä sulakkeita, jotka
käyttäjä pystyy itse vaihtamaan. Kaikissa muissa
toimenpiteissä käänny CITROËN-huoltoverkoston
tai valtuutetun korjaamon puoleen. Ammattilaisille tarkoitettu tieto: sulakkeita
ja releitä koskevat täydelliset tiedot löytyvät
CITROËN-verkoston kaavioista.
Sulakkeen irrottaminen ja
asentaminen
CITROËN ei ota vastuuta kustannuksista,
jotka aiheutuvat auton korjauksista tai
toimintahäiriöistä, jotka johtuvat sellaisten
lisävarusteiden asennuksesta, joita CITROËN
ei toimita tai suosittele ja joita ei ole asennettu
autovalmistajan antamien tietojen mukaisesti.
Tämä koskee erityisesti kaikkia laitteita, joiden
yhteiskulutus on yli 10


milliampeeria.
Hyvä
Viallinen
Jos sähköjärjestelmässä on häiriö, sen syy
on etsittävä ja poistettava ennen sulakkeen
vaihtamista. Sulakkeiden numerot on merkitty
rasiaan.
Palaneen sulakkeen tilalle täytyy vaihtaa
samanarvoinen (sama ampeeriluku) ehjä sulake.
8
Toimintahäiriön sattuessa

150

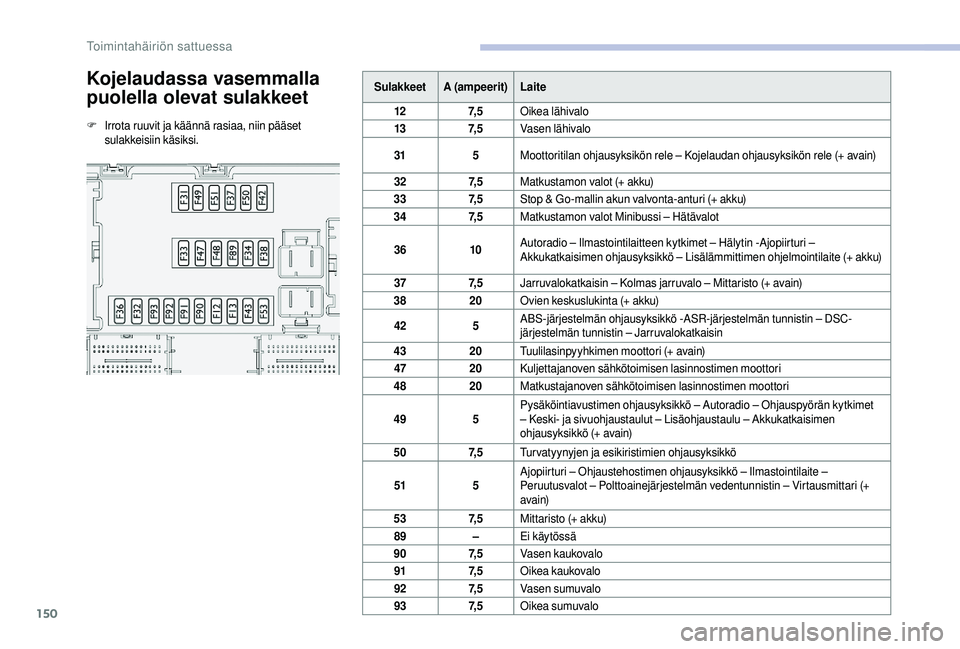

Kojelaudassa vasemmalla
puolella olevat sulakkeet
F Irrota ruuvit ja käännä rasiaa, niin pääset sulakkeisiin käsiksi. Sulakkeet
A (ampeerit) Laite
12 7, 5Oikea lähivalo
13 7, 5Vasen lähivalo
31 5Moottoritilan ohjausyksikön rele – Kojelaudan ohjausyksikön rele (+ avain)
32 7, 5Matkustamon valot (+ akku)
33 7, 5Stop & Go-mallin akun valvonta-anturi (+ akku)
34 7, 5Matkustamon valot Minibussi – Hätävalot
36 10Autoradio – Ilmastointilaitteen kytkimet – Hälytin -Ajopiirturi –
Akkukatkaisimen ohjausyksikkö – Lisälämmittimen ohjelmointilaite (+ akku)
37 7, 5Jarruvalokatkaisin – Kolmas jarruvalo – Mittaristo (+ avain)
38 20Ovien keskuslukinta (+ akku)
42 5ABS-järjestelmän ohjausyksikkö -ASR-järjestelmän tunnistin – DSC-
järjestelmän tunnistin – Jarruvalokatkaisin
43 20Tuulilasinpyyhkimen moottori (+ avain)
47 20Kuljettajanoven sähkötoimisen lasinnostimen moottori
48 20Matkustajanoven sähkötoimisen lasinnostimen moottori
49 5Pysäköintiavustimen ohjausyksikkö – Autoradio – Ohjauspyörän kytkimet
– Keski- ja sivuohjaustaulut – Lisäohjaustaulu – Akkukatkaisimen
ohjausyksikkö (+ avain)
50 7, 5Turvatyynyjen ja esikiristimien ohjausyksikkö
51 5Ajopiirturi – Ohjaustehostimen ohjausyksikkö – Ilmastointilaite –
Peruutusvalot – Polttoainejärjestelmän vedentunnistin – Virtausmittari (+
ava i n)
53 7, 5Mittaristo (+ akku)
89 –Ei käytössä
90 7, 5Vasen kaukovalo
91 7, 5Oikea kaukovalo
92 7, 5Vasen sumuvalo
93 7, 5Oikea sumuvalo
Toimintahäiriön sattuessa
