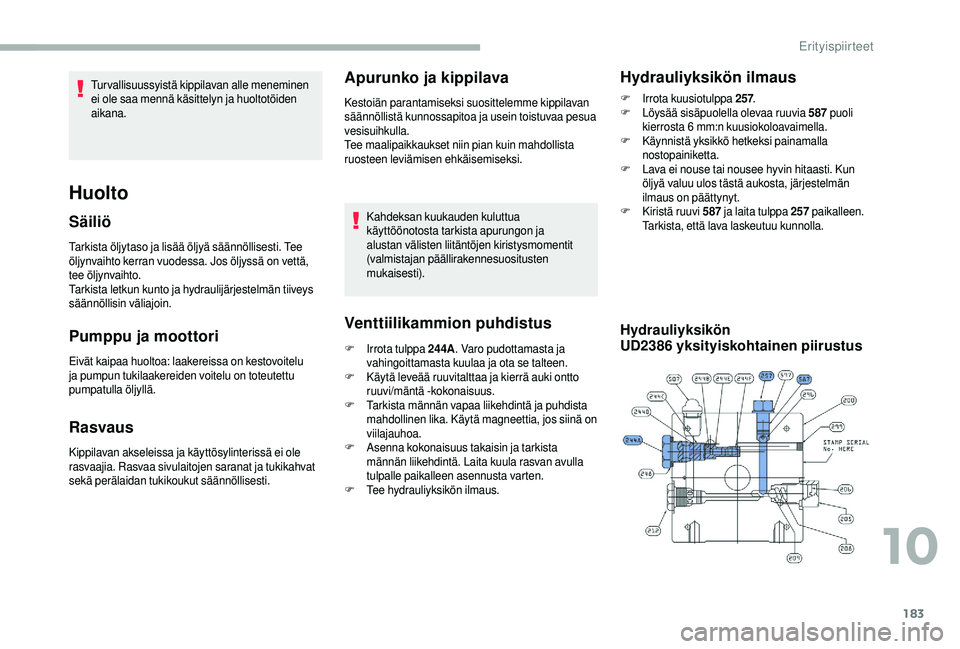

183
Tarkista öljytaso ja lisää öljyä säännöllisesti. Tee
öljynvaihto kerran vuodessa. Jos öljyssä on vettä,
tee öljynvaihto.
Tarkista letkun kunto ja hydraulijärjestelmän tiiveys
säännöllisin väliajoin.
Pumppu ja moottori
Eivät kaipaa huoltoa: laakereissa on kestovoitelu
ja pumpun tukilaakereiden voitelu on toteutettu
pumpatulla öljyllä.
Rasvaus
Kippilavan akseleissa ja käyttösylinterissä ei ole
rasvaajia. Rasvaa sivulaitojen saranat ja tukikahvat
sekä perälaidan tukikoukut säännöllisesti.
Apurunko ja kippilava
Kestoiän parantamiseksi suosittelemme kippilavan
säännöllistä kunnossapitoa ja usein toistuvaa pesua
vesisuihkulla.
Tee maalipaikkaukset niin pian kuin mahdollista
ruosteen leviämisen ehkäisemiseksi.Kahdeksan kuukauden kuluttua
käyttöönotosta tarkista apurungon ja
alustan välisten liitäntöjen kiristysmomentit
(valmistajan päällirakennesuositusten
mukaisesti).
Venttiilikammion puhdistus
F Irrota tulppa 244A . Varo pudottamasta ja
vahingoittamasta kuulaa ja ota se talteen.
F
K

äytä leveää ruuvitalttaa ja kierrä auki ontto
ruuvi/mäntä -kokonaisuus.
F
T

arkista männän vapaa liikehdintä ja puhdista
mahdollinen lika. Käytä magneettia, jos siinä on
viilajauhoa.
F
A

senna kokonaisuus takaisin ja tarkista
männän liikehdintä. Laita kuula rasvan avulla
tulpalle paikalleen asennusta varten.
F
T

ee hydrauliyksikön ilmaus.
Hydrauliyksikön ilmaus
F Irrota kuusiotulppa 257 .
F L öysää sisäpuolella olevaa ruuvia 587 puoli
kierrosta 6


mm:n kuusiokoloavaimella.
F
K

äynnistä yksikkö hetkeksi painamalla
nostopainiketta.
F
L

ava ei nouse tai nousee hyvin hitaasti. Kun
öljyä valuu ulos tästä aukosta, järjestelmän
ilmaus on päättynyt.
F
K

iristä ruuvi 587

ja laita tulppa 257
p
aikalleen.
Tarkista, että lava laskeutuu kunnolla.
Hydrauliyksikön
UD2386 yksityiskohtainen piirustus
Huolto
Säiliö
Turvallisuussyistä kippilavan alle meneminen
ei ole saa mennä käsittelyn ja huoltotöiden
aikana.
10
Erityispiirteet

184

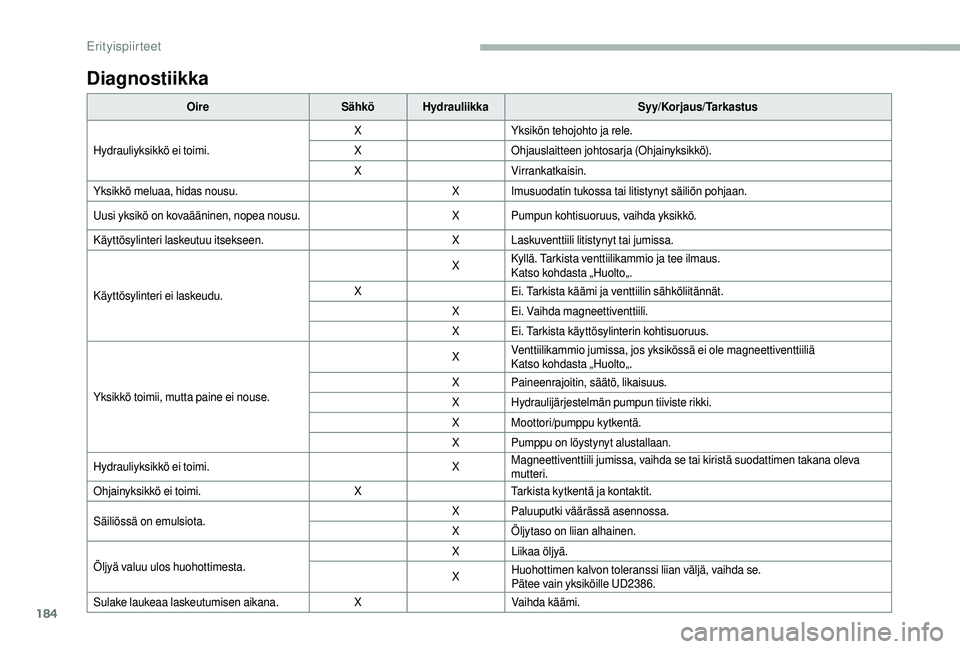

Diagnostiikka
OireSähköHydrauliikka Syy/Korjaus/Tarkastus
Hydrauliyksikkö ei toimi. X
Yksikön tehojohto ja rele.
X Ohjauslaitteen johtosarja (Ohjainyksikkö).
X Virrankatkaisin.
Yksikkö meluaa, hidas nousu. XImusuodatin tukossa tai litistynyt säiliön pohjaan.
Uusi yksikö on kovaääninen, nopea nousu. XPumpun kohtisuoruus, vaihda yksikkö.
Käyttösylinteri laskeutuu itsekseen. XLaskuventtiili litistynyt tai jumissa.
Käyttösylinteri ei laskeudu. X
Kyllä. Tarkista venttiilikammio ja tee ilmaus.
Katso kohdasta „Huolto„.
X Ei. Tarkista käämi ja venttiilin sähköliitännät.
X Ei. Vaihda magneettiventtiili.
X Ei. Tarkista käyttösylinterin kohtisuoruus.
Yksikkö toimii, mutta paine ei nouse. X
Venttiilikammio jumissa, jos yksikössä ei ole magneettiventtiiliä
Katso kohdasta „Huolto„.
X Paineenrajoitin, säätö, likaisuus.
X Hydraulijärjestelmän pumpun tiiviste rikki.
X Moottori/pumppu kytkentä.
X Pumppu on löystynyt alustallaan.
Hydrauliyksikkö ei toimi. XMagneettiventtiili jumissa, vaihda se tai kiristä suodattimen takana oleva
mutteri.
Ohjainyksikkö ei toimi. XTarkista kytkentä ja kontaktit.
Säiliössä on emulsiota. X
Paluuputki väärässä asennossa.
X Öljytaso on liian alhainen.
Öljyä valuu ulos huohottimesta. X
Liikaa öljyä.
X Huohottimen kalvon toleranssi liian väljä, vaihda se.
Pätee vain yksiköille UD2386.
Sulake laukeaa laskeutumisen aikana. XVaihda käämi.
Erityispiirteet

1

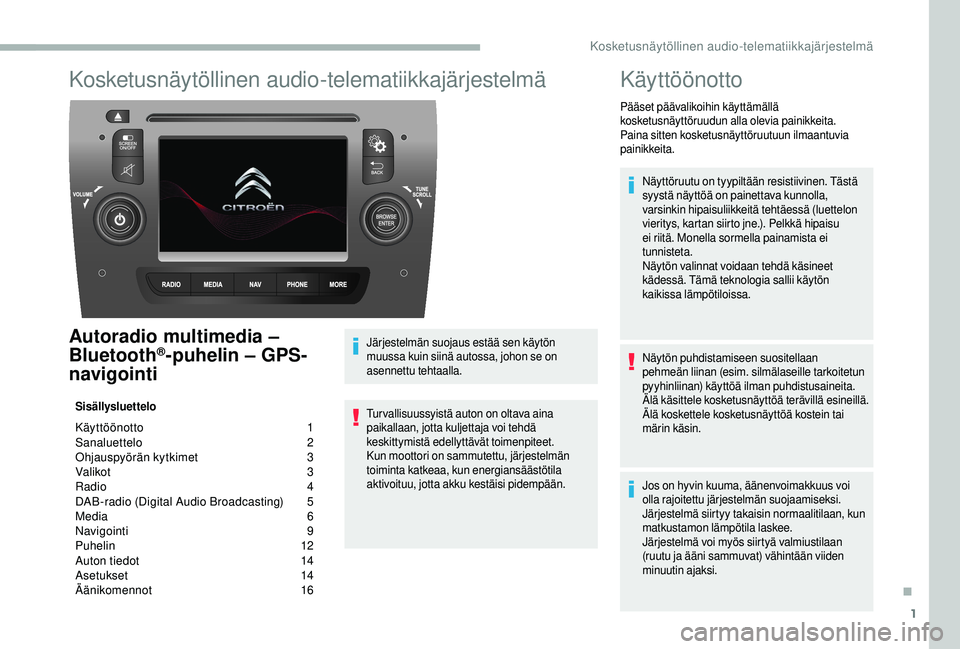

Kosketusnäytöllinen audio-telematiikkajärjestelmä
Autoradio multimedia –
Bluetooth®-puhelin – GPS-
navigointi
Sisällysluettelo
Käyttöönotto 1
S analuettelo 2
O
hjauspyörän kytkimet
3
V

alikot
3
R

adio
4
D

AB-radio (Digital Audio Broadcasting)
5
M

edia
6
N

avigointi
9
P

uhelin
1
2
Auton tiedot

1
4
Asetukset

1
4
Äänikomennot

1
6
Järjestelmän suojaus estää sen käytön
muussa kuin siinä autossa, johon se on
asennettu tehtaalla.
Tur vallisuussyistä auton on oltava aina
paikallaan, jotta kuljettaja voi tehdä
keskittymistä edellyttävät toimenpiteet.
Kun moottori on sammutettu, järjestelmän
toiminta katkeaa, kun energiansäästötila
aktivoituu, jotta akku kestäisi pidempään.
Käyttöönotto
Pääset päävalikoihin käyttämällä
kosketusnäyttöruudun alla olevia painikkeita.
Paina sitten kosketusnäyttöruutuun ilmaantuvia
painikkeita.Näyttöruutu on tyypiltään resistiivinen. Tästä
syystä näyttöä on painettava kunnolla,
varsinkin hipaisuliikkeitä tehtäessä (luettelon
vieritys, kartan siirto jne.). Pelkkä hipaisu
ei riitä. Monella sormella painamista ei
tunnisteta.
Näytön valinnat voidaan tehdä käsineet
kädessä. Tämä teknologia sallii käytön
kaikissa lämpötiloissa.
Näytön puhdistamiseen suositellaan
pehmeän liinan (esim. silmälaseille tarkoitetun
pyyhinliinan) käyttöä ilman puhdistusaineita.
Älä käsittele kosketusnäyttöä terävillä esineillä.
Älä koskettele kosketusnäyttöä kostein tai
märin käsin.
Jos on hyvin kuuma, äänenvoimakkuus voi
olla rajoitettu järjestelmän suojaamiseksi.
Järjestelmä siirtyy takaisin normaalitilaan, kun
matkustamon lämpötila laskee.
Järjestelmä voi myös siirtyä valmiustilaan
(ruutu ja ääni sammuvat) vähintään viiden
minuutin ajaksi.
.
Kosketusnäytöllinen audio-telematiikkajärjestelmä

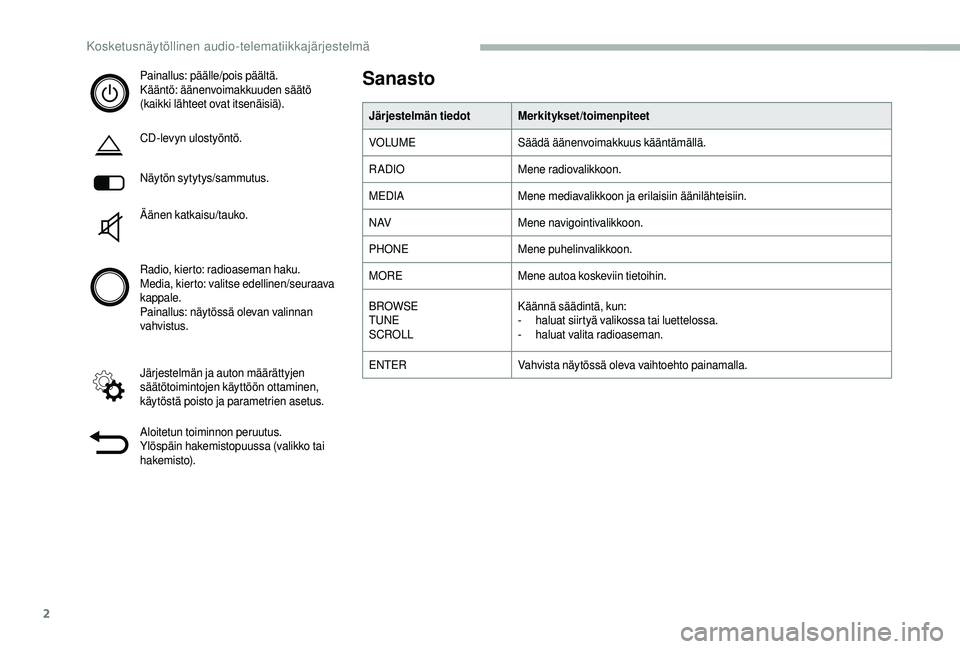

2
Painallus: päälle/pois päältä.
Kääntö: äänenvoimakkuuden säätö
(kaikki lähteet ovat itsenäisiä).
CD-levyn ulostyöntö.
Näytön sytytys/sammutus.
Äänen katkaisu/tauko.
Radio, kierto: radioaseman haku.
Media, kierto: valitse edellinen/seuraava
kappale.
Painallus: näytössä olevan valinnan
vahvistus.
Järjestelmän ja auton määrättyjen
säätötoimintojen käyttöön ottaminen,
käytöstä poisto ja parametrien asetus.
Aloitetun toiminnon peruutus.
Ylöspäin hakemistopuussa (valikko tai
h a ke m i sto).Sanasto
Järjestelmän tiedotMerkitykset/toimenpiteet
VOLUME Säädä äänenvoimakkuus kääntämällä.
RADIO Mene radiovalikkoon.
MEDIA Mene mediavalikkoon ja erilaisiin äänilähteisiin.
N AV Mene navigointivalikkoon.
PHONE Mene puhelinvalikkoon.
MORE Mene autoa koskeviin tietoihin.
BROWSE
TUNE
SCROLL Käännä säädintä, kun:
-
hal

uat siirtyä valikossa tai luettelossa.
-
hal

uat valita radioaseman.
ENTER Vahvista näytössä oleva vaihtoehto painamalla.
Kosketusnäytöllinen audio-telematiikkajärjestelmä

3

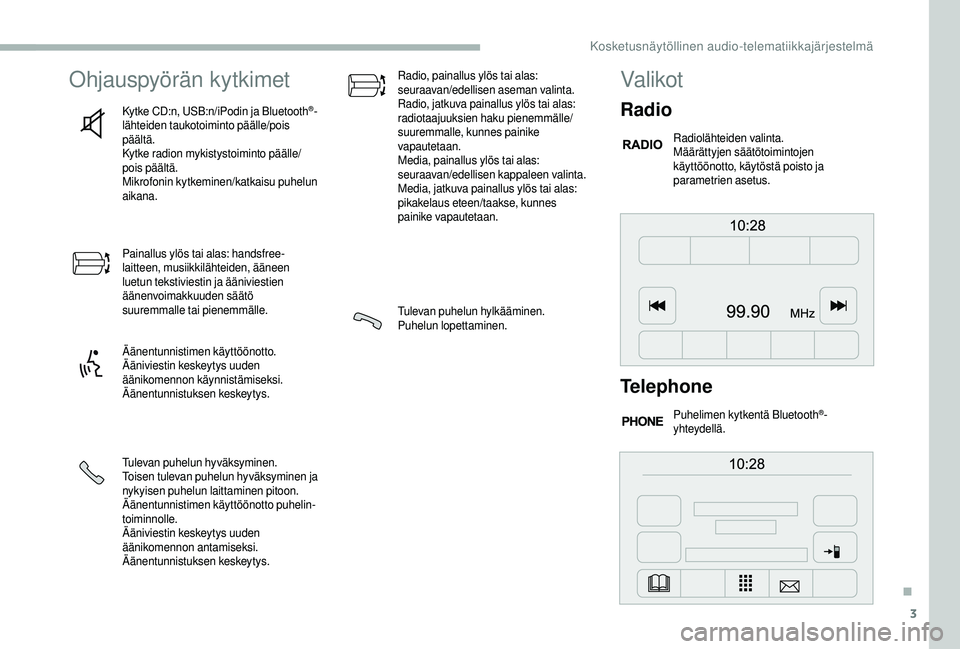

Ohjauspyörän kytkimet
Kytke CD:n, USB:n/iPodin ja Bluetooth®-
lähteiden taukotoiminto päälle/pois
päältä.
Kytke radion mykistystoiminto päälle/
pois päältä.
Mikrofonin kytkeminen/katkaisu puhelun
aikana.
Painallus ylös tai alas: handsfree-
laitteen, musiikkilähteiden, ääneen
luetun tekstiviestin ja ääniviestien
äänenvoimakkuuden säätö
suuremmalle tai pienemmälle.
Äänentunnistimen käyttöönotto.
Ääniviestin keskeytys uuden
äänikomennon käynnistämiseksi.
Äänentunnistuksen keskeytys.
Tulevan puhelun hyväksyminen.
Toisen tulevan puhelun hyväksyminen ja
nykyisen puhelun laittaminen pitoon.
Äänentunnistimen käyttöönotto puhelin-
toiminnolle.
Ääniviestin keskeytys uuden
äänikomennon antamiseksi.
Äänentunnistuksen keskeytys. Radio, painallus ylös tai alas:
seuraavan/edellisen aseman valinta.
Radio, jatkuva painallus ylös tai alas:
radiotaajuuksien haku pienemmälle/
suuremmalle, kunnes painike
vapautetaan.
Media, painallus ylös tai alas:
seuraavan/edellisen kappaleen valinta.
Media, jatkuva painallus ylös tai alas:
pikakelaus eteen/taakse, kunnes
painike vapautetaan.
Tulevan puhelun hylkääminen.
Puhelun lopettaminen.
Valikot
Radio
Radiolähteiden valinta.
Määrättyjen säätötoimintojen
käyttöönotto, käytöstä poisto ja
parametrien asetus.
Telephone
Puhelimen kytkentä Bluetooth®-
yhteydellä.
.
Kosketusnäytöllinen audio-telematiikkajärjestelmä

4

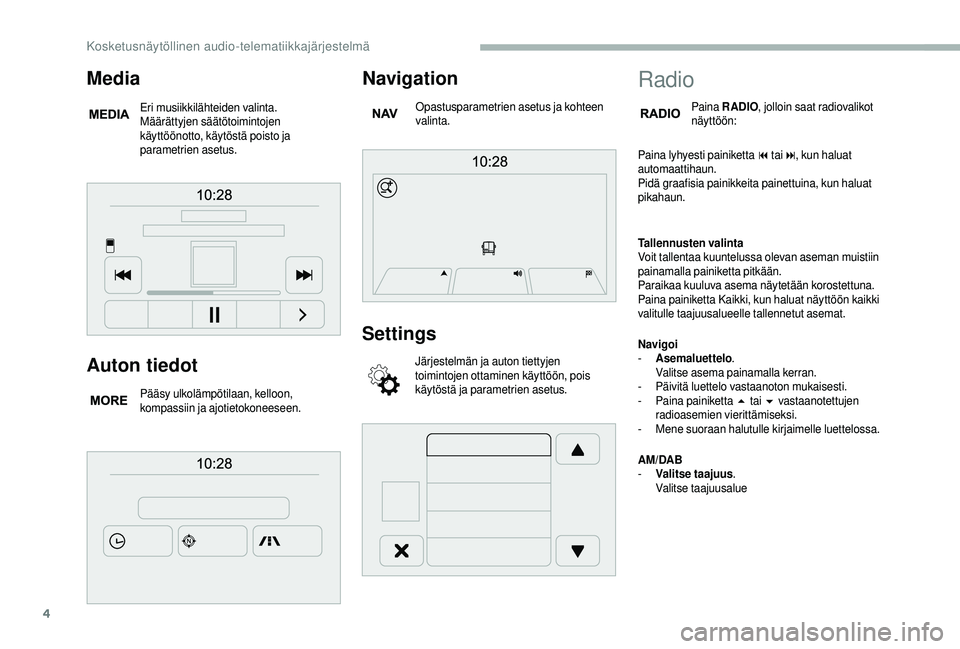

Auton tiedot
Pääsy ulkolämpötilaan, kelloon,
kompassiin ja ajotietokoneeseen.
Navigation
Opastusparametrien asetus ja kohteen
valinta.
Settings
Järjestelmän ja auton tiettyjen
toimintojen ottaminen käyttöön, pois
käytöstä ja parametrien asetus.
Media
Eri musiikkilähteiden valinta.
Määrättyjen säätötoimintojen
käyttöönotto, käytöstä poisto ja
parametrien asetus.
Radio
Paina RADIO , jolloin saat radiovalikot
näy ttöön:
Paina lyhyesti painiketta 9


tai:, kun haluat
automaattihaun.
Pidä graafisia painikkeita painettuina, kun haluat
pikahaun.
Tallennusten valinta
Voit tallentaa kuuntelussa olevan aseman muistiin
painamalla painiketta pitkään.
Paraikaa kuuluva asema näytetään korostettuna.
Paina painiketta Kaikki, kun haluat näyttöön kaikki
valitulle taajuusalueelle tallennetut asemat.
Navigoi
-

A

semaluettelo .
Valitse asema painamalla kerran.
-
P

äivitä luettelo vastaanoton mukaisesti.
-
P

aina painiketta 5

tai 6

vastaanotettujen
radioasemien vierittämiseksi.
-
M

ene suoraan halutulle kirjaimelle luettelossa.
AM/DAB
-

V

alitse taajuus .
Valitse taajuusalue
Kosketusnäytöllinen audio-telematiikkajärjestelmä

5

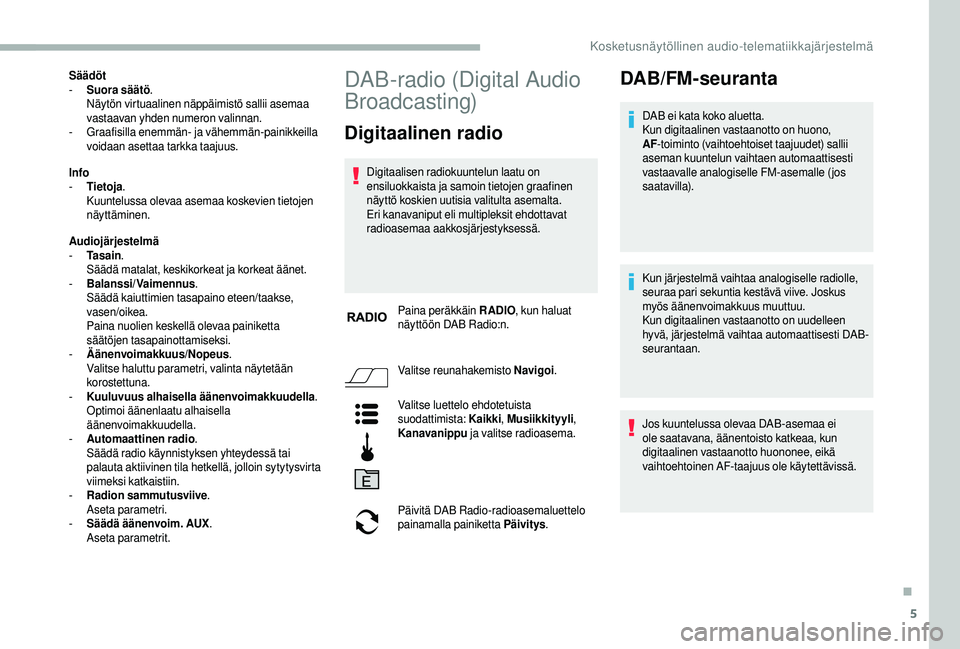

Säädöt
- Su ora säätö .
Näytön virtuaalinen näppäimistö sallii asemaa
vastaavan yhden numeron valinnan.
-
G

raafisilla enemmän- ja vähemmän-painikkeilla
voidaan asettaa tarkka taajuus.
Info
-

T
ietoja .
Kuuntelussa olevaa asemaa koskevien tietojen
näyttäminen.
Audiojärjestelmä
-

Ta
s a i n.
Säädä matalat, keskikorkeat ja korkeat äänet.
-

B
alanssi/Vaimennus .
Säädä kaiuttimien tasapaino eteen/taakse,
vasen/oikea.
Paina nuolien keskellä olevaa painiketta
säätöjen tasapainottamiseksi.
-

Ä
änenvoimakkuus/Nopeus .
Valitse haluttu parametri, valinta näytetään
korostettuna.
-

K
uuluvuus alhaisella äänenvoimakkuudella .
Optimoi äänenlaatu alhaisella
äänenvoimakkuudella.
-

A
utomaattinen radio .
Säädä radio käynnistyksen yhteydessä tai
palauta aktiivinen tila hetkellä, jolloin sytytysvirta
viimeksi katkaistiin.
-

Ra
dion sammutusviive .
Aseta parametri.
-

S
äädä äänenvoim. AUX .
Aseta parametrit.DAB-radio (Digital Audio
Broadcasting)
Digitaalinen radio
Digitaalisen radiokuuntelun laatu on
ensiluokkaista ja samoin tietojen graafinen
näyttö koskien uutisia valitulta asemalta.
Eri kanavaniput eli multipleksit ehdottavat
radioasemaa aakkosjärjestyksessä.
Paina peräkkäin RADIO , kun haluat
näyttöön DAB Radio:n.
Valitse reunahakemisto Navigoi .
Valitse luettelo ehdotetuista
suodattimista: Kaikki, Musiikkityyli ,
Kanavanippu ja valitse radioasema.
Päivitä DAB Radio-radioasemaluettelo
painamalla painiketta Päivitys .
DAB/FM-seuranta
DAB ei kata koko aluetta.
Kun digitaalinen vastaanotto on huono,
AF-toiminto (vaihtoehtoiset taajuudet) sallii
aseman kuuntelun vaihtaen automaattisesti
vastaavalle analogiselle FM-asemalle (jos
saatavilla).
Kun järjestelmä vaihtaa analogiselle radiolle,
seuraa pari sekuntia kestävä viive. Joskus
myös äänenvoimakkuus muuttuu.
Kun digitaalinen vastaanotto on uudelleen
hyvä, järjestelmä vaihtaa automaattisesti DAB-
seurantaan.
Jos kuuntelussa olevaa DAB-asemaa ei
ole saatavana, äänentoisto katkeaa, kun
digitaalinen vastaanotto huononee, eikä
vaihtoehtoinen AF-taajuus ole käytettävissä.
.
Kosketusnäytöllinen audio-telematiikkajärjestelmä

6

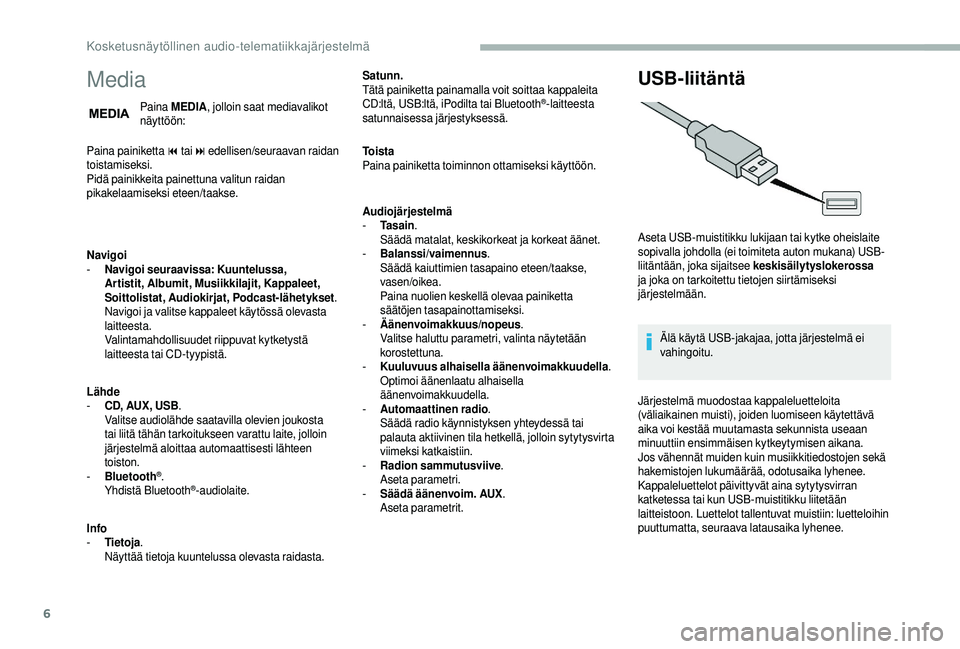

Media
Paina MEDIA , jolloin saat mediavalikot
näy ttöön:
Paina painiketta 9


tai: edellisen/seuraavan raidan
toistamiseksi.
Pidä painikkeita painettuna valitun raidan
pikakelaamiseksi eteen/taakse.
Navigoi
-

N

avigoi seuraavissa: Kuuntelussa,
Artistit, Albumit, Musiikkilajit, Kappaleet,
Soittolistat, Audiokirjat, Podcast-lähetykset .
Navigoi ja valitse kappaleet käytössä olevasta
laitteesta.
Valintamahdollisuudet riippuvat kytketystä
laitteesta tai CD-tyypistä.
Lähde
-

C

D, AUX, USB .
Valitse audiolähde saatavilla olevien joukosta
tai liitä tähän tarkoitukseen varattu laite, jolloin
järjestelmä aloittaa automaattisesti lähteen
toiston.
-

Bl

uetooth
®.
Yhdistä Bluetooth®-audiolaite.
Info
-

T

ietoja .
Näyttää tietoja kuuntelussa olevasta raidasta. Satunn.
Tätä painiketta painamalla voit soittaa kappaleita
CD:ltä, USB:ltä, iPodilta tai Bluetooth
®-laitteesta
satunnaisessa järjestyksessä.
To i s t a
Paina painiketta toiminnon ottamiseksi käyttöön.
Audiojärjestelmä
-

Ta

s a i n .
Säädä matalat, keskikorkeat ja korkeat äänet.
-

B

alanssi/vaimennus .
Säädä kaiuttimien tasapaino eteen/taakse,
vasen/oikea.
Paina nuolien keskellä olevaa painiketta
säätöjen tasapainottamiseksi.
-

Ä

änenvoimakkuus/nopeus .
Valitse haluttu parametri, valinta näytetään
korostettuna.
-

K

uuluvuus alhaisella äänenvoimakkuudella .
Optimoi äänenlaatu alhaisella
äänenvoimakkuudella.
-

A

utomaattinen radio .
Säädä radio käynnistyksen yhteydessä tai
palauta aktiivinen tila hetkellä, jolloin sytytysvirta
viimeksi katkaistiin.
-

Ra

dion sammutusviive .
Aseta parametri.
-

S

äädä äänenvoim. AUX .
Aseta parametrit.
USB-liitäntä
Aseta USB-muistitikku lukijaan tai kytke oheislaite
sopivalla johdolla (ei toimiteta auton mukana) USB-
liitäntään, joka sijaitsee keskisäilytyslokerossa
ja joka on tarkoitettu tietojen siirtämiseksi
järjestelmään.
Älä käytä USB-jakajaa, jotta järjestelmä ei
vahingoitu.
Järjestelmä muodostaa kappaleluetteloita
(väliaikainen muisti), joiden luomiseen käytettävä
aika voi kestää muutamasta sekunnista useaan
minuuttiin ensimmäisen kytkeytymisen aikana.
Jos vähennät muiden kuin musiikkitiedostojen sekä
hakemistojen lukumäärää, odotusaika lyhenee.
Kappaleluettelot päivittyvät aina sytytysvirran
katketessa tai kun USB-muistitikku liitetään
laitteistoon. Luettelot tallentuvat muistiin: luetteloihin
puuttumatta, seuraava latausaika lyhenee.
Kosketusnäytöllinen audio-telematiikkajärjestelmä
