Chiavi, portiere e finestrini31Avviso
Azionando il portellone elettrico non
si agisce sulla chiusura centraliz‐
zata. Per aprire il portellone poste‐
riore con il pulsante sulla chiave elet‐
tronica, o con il pulsante del portel‐
lone posteriore o mediante aziona‐
mento a mani libere, non è neces‐
sario sbloccare le portiere del
veicolo. Un prerequisito è che la
chiave elettronica si trovi esterna‐
mente al veicolo, entro un raggio di
portata di circa 1 m dal portellone posteriore.
Non lasciare la chiave elettronica nel vano di carico.
Bloccare le portiere del veicolo dopo
la chiusura se non lo si era fatto in
precedenza.
Chiusura centralizzata 3 26.Azionamento con la chiave
elettronica
Premere due volte X per aprire o
chiudere il portellone posteriore. Per
evitare l'apertura imprevista del
portellone, premere più a lungo X di
quanto avviene per bloccare o sbloc‐
care.
Azionamento senza mani con
sensore di movimento sotto il paraurti posteriore
Per aprire o chiudere il portellone
posteriore, muovere un piede avanti
e indietro con movimenti rapidi
nell'aera sotto al paraurti posteriore.
Non tenere il piede fermo sotto al
paraurti posteriore. La chiave elettro‐
nica deve trovarsi all'esterno del
veicolo, in un raggio d'azione di ca
1 m dal portellone posteriore. Quando
il sensore rileva il movimento del
piede, il sistema attiva il portellone
posteriore dopo un breve ritardo.

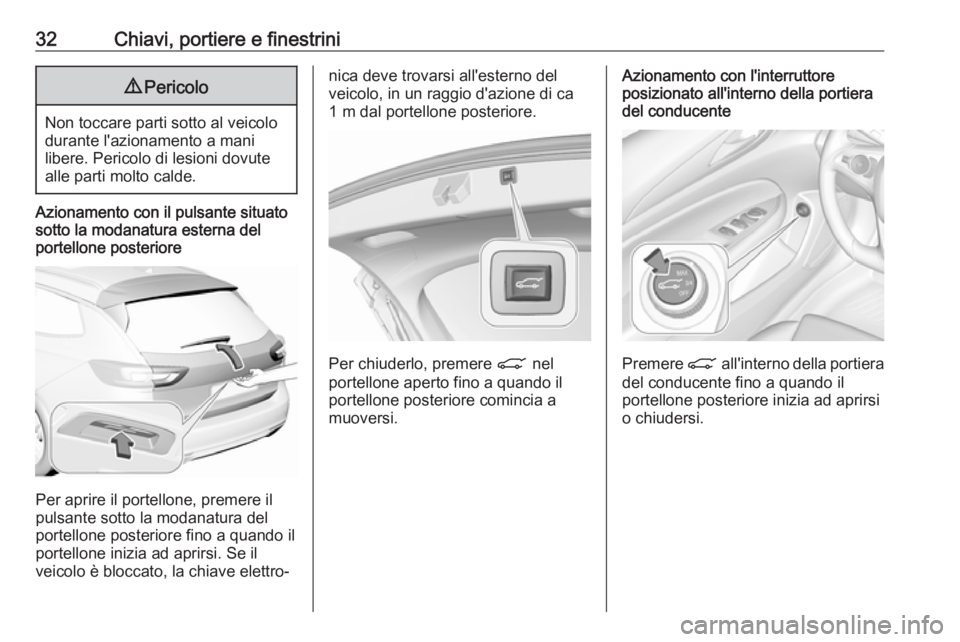

32Chiavi, portiere e finestrini9Pericolo
Non toccare parti sotto al veicolo
durante l'azionamento a mani
libere. Pericolo di lesioni dovute alle parti molto calde.
Azionamento con il pulsante situato
sotto la modanatura esterna del
portellone posteriore
Per aprire il portellone, premere il
pulsante sotto la modanatura del
portellone posteriore fino a quando il
portellone inizia ad aprirsi. Se il
veicolo è bloccato, la chiave elettro‐
nica deve trovarsi all'esterno del
veicolo, in un raggio d'azione di ca
1 m dal portellone posteriore.
Per chiuderlo, premere C nel
portellone aperto fino a quando il portellone posteriore comincia a
muoversi.
Azionamento con l'interruttore
posizionato all'interno della portiera
del conducente
Premere C all'interno della portiera
del conducente fino a quando il portellone posteriore inizia ad aprirsi
o chiudersi.

Chiavi, portiere e finestrini33Arresto o cambio di direzione del
portellone
Per arrestare immediatamente il
movimento del portellone posteriore:
● premere X una volta sulla chiave
elettronica, oppure
● premere il pulsante sotto la modanatura esterna del portel‐
lone posteriore, oppure
● premere C sul portellone
posteriore aperto, oppure
● premere C all'interno della
portiera del conducente.
Premendo di nuovo uno degli inter‐
ruttori si invertirà la direzione di movi‐
mento.
Modalità operative
Il portellone elettrico dispone di tre
modalità operative, comandate
dall'interruttore C nella portiera del
conducente. Ruotare l'interruttore per variare modalità operativa:
● MAX : Il portellone elettrico si apre
completamente.
● 3/4: Il portellone elettrico si apre
a un altezza intermedia regola‐
bile.
● Off: Il portellone posteriore può
essere azionato solo manual‐
mente.
Regolazione dell'altezza di apertura
in modalità funzionamento 3/4
1. Ruotare l'interruttore della moda‐ lità operativa su 3/4.
2. Aprire il portellone elettrico con uno degli interruttori preposti.
3. Arrestare il movimento all'altezzarichiesta premendo uno degli
interruttori preposti. Se necessa‐
rio, portare manualmente il portel‐
lone, non in movimento, nella
posizione richiesta.
4. Tenere premuto il pulsante C
sulla parte interna del portellone
per 3 secondi.
Avviso
L'altezza di apertura deve essere
programmata da terra.

34Chiavi, portiere e finestriniL'emissione di un segnale acustico
indica la nuova impostazione e gli
indicatori di direzione lampegge‐ ranno. L'altezza ridotta può solo
impostare un angolo di apertura
superiore a 30°.
Ruotando la manopola di regolazione nella portiera del conducente sulla
modalità intermedia 3/4, il portellone
elettrico si arresterà alla nuova posi‐
zione di apertura.
Il portellone può solo essere mante‐
nuto aperto se viene superata un'al‐
tezza minima (angolo minimo di aper‐
tura da 30°). Al di sotto di tale altezza
non è possibile programmare alcuna
altezza di apertura.
Funzione di sicurezza
Se il portellone elettrico dovesse rile‐
vare un ostacolo durante il movi‐
mento di apertura o chiusura, si
muoverà automaticamente in dire‐
zione opposta di qualche centimetro. In caso di rilevamento di più ostacoli
in un unico ciclo di funzionamento,
questa funzione verrà disattivata,
consentendo esclusivamente l'aper‐
tura o la chiusura manuale del portel‐
lone.Il portellone elettrico è dotato ai lati di sensori antischiacciamento. Se i
sensori rilevano ostacoli tra il portel‐
lone e il telaio, il portellone si apre fino a nuova attivazione o alla sua chiu‐
sura manuale.
La funzione di sicurezza viene indi‐
cata da una segnalazione acustica.
Eliminare gli ostacoli prima di ripren‐
dere il regolare funzionamento.
Se il veicolo è dotato di dispositivi di
traino installati in fabbrica e un rimor‐
chio è connesso elettricamente, il
portellone posteriore elettrico può
essere aperto solo manualmente.
Sovraccarico
Se il portellone posteriore elettrico
viene azionato ripetutamente a brevi
intervalli, la funzione viene disabilitata
per un certo periodo di tempo.
Muovere il portellone posteriore
manualmente in posizione finale per
reimpostare il sistema.Indicazioni generali sull'uso del
portellone9 Pericolo
Non viaggiare con il portellone
posteriore aperto o socchiuso,
per esempio per trasportare
oggetti voluminosi, altrimenti
potrebbero entrare nell'abitacolo gas di scarico tossici, inodori e
invisibili. e causare perdita di
coscienza e persino la morte.
Attenzione
Prima di aprire il portellone,
controllate se vi siano impedimenti
nella parte alta, come ad es. la
portiera di un garage, al fine di
evitare danni al portellone.
Controllare sempre la zona opera‐ tiva sopra e dietro il portellone
posteriore.

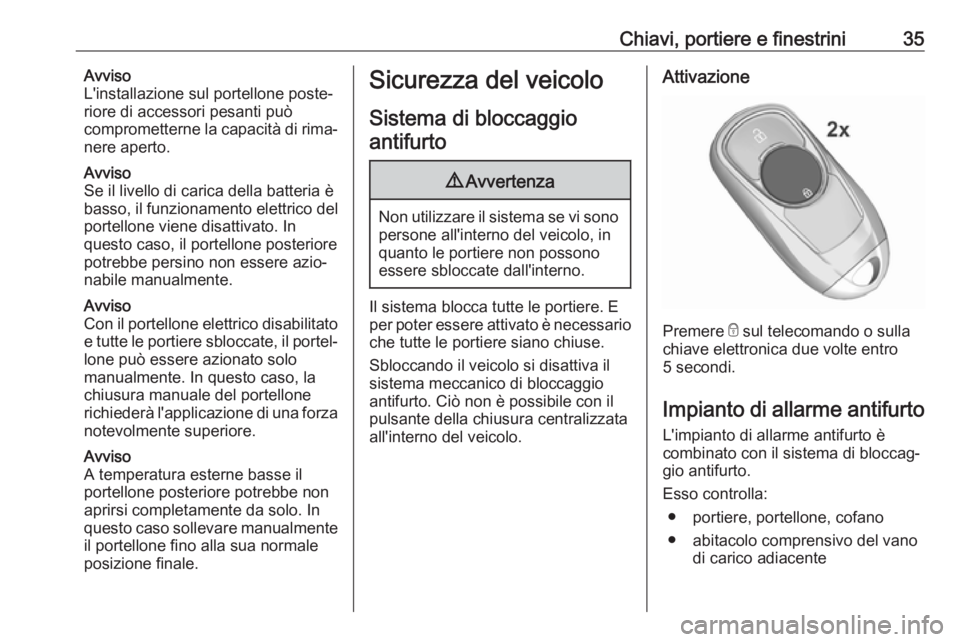

Chiavi, portiere e finestrini35Avviso
L'installazione sul portellone poste‐ riore di accessori pesanti può
comprometterne la capacità di rima‐
nere aperto.
Avviso
Se il livello di carica della batteria è
basso, il funzionamento elettrico del
portellone viene disattivato. In
questo caso, il portellone posteriore
potrebbe persino non essere azio‐
nabile manualmente.
Avviso
Con il portellone elettrico disabilitato e tutte le portiere sbloccate, il portel‐
lone può essere azionato solo
manualmente. In questo caso, la
chiusura manuale del portellone richiederà l'applicazione di una forza notevolmente superiore.
Avviso
A temperatura esterne basse il
portellone posteriore potrebbe non aprirsi completamente da solo. In
questo caso sollevare manualmente
il portellone fino alla sua normale
posizione finale.Sicurezza del veicolo
Sistema di bloccaggioantifurto9 Avvertenza
Non utilizzare il sistema se vi sono
persone all'interno del veicolo, in
quanto le portiere non possono
essere sbloccate dall'interno.
Il sistema blocca tutte le portiere. E
per poter essere attivato è necessario
che tutte le portiere siano chiuse.
Sbloccando il veicolo si disattiva il
sistema meccanico di bloccaggio
antifurto. Ciò non è possibile con il
pulsante della chiusura centralizzata
all'interno del veicolo.
Attivazione
Premere e sul telecomando o sulla
chiave elettronica due volte entro
5 secondi.
Impianto di allarme antifurtoL'impianto di allarme antifurto è
combinato con il sistema di bloccag‐
gio antifurto.
Esso controlla: ● portiere, portellone, cofano
● abitacolo comprensivo del vano di carico adiacente

36Chiavi, portiere e finestrini● inclinazione del veicolo, peresempio se viene sollevato
● accensione
Attivazione Tutte le portiere devono essere
chiuse e la chiave elettronica del
sistema a chiave elettronica non deve
rimanere nel veicolo. Altrimenti è
impossibile attivare il sistema.
● Telecomando: attivazione 30 secondi dopo la chiusura del
veicolo premendo e una volta.
● Sistema della chiave elettronica: attivazione 30 secondi dopo la
chiusura del veicolo premendo il
tasto su una qualsiasi maniglia
esterna delle portiere.
● Telecomando o chiave elettro‐
nica: direttamente premendo e
due volte entro 5 secondi.
● Sistema chiave elettronica con chiusura passiva abilitata: atti‐
vato brevemente dopo la chiu‐
sura passiva.
Avviso
L'apporto di modifiche all'interno del
veicolo, come ad esempio l'uso di
coprisedili e l'abbassamento dei
finestrini o l'apertura del tettuccio
apribile, può compromettere la
funzionalità di controllo dell'abita‐
colo.
Attivazione senza controllo
dell'abitacolo e dell'inclinazione
del veicolo
Disattivare la funzione di controllo
dell'abitacolo e dell'inclinazione del
veicolo se persone o animali sono
all'interno del veicolo a causa dei forti
segnali a ultrasuoni e della possibile
attivazione dell'allarme provocata dai
movimenti. Disattivare anche se il
veicolo viene trasportato su un
traghetto o su un treno.

Chiavi, portiere e finestrini371. Chiudere il portellone, il cofanomotore, il tettuccio apribile e i fine‐strini.
2. Premere o. Il LED del pulsante
o si illumina per massimo
10 minuti.
3. Chiudere le portiere.
4. Attivare l'impianto di allarme anti‐ furto.
Il messaggio di stato viene visualiz‐
zato nel Driver Information Center.
LED di stato
Il LED di stato è integrato nel sensore
nella parte superiore del quadro stru‐ menti.
Stato durante i primi 30 secondi
dell'attivazione dell'impianto allarme
antifurto:LED acceso:test, ritardo di
allarmeLampeggio
rapido del LED:portiere, portel‐
lone o cofano non
completamente
aperti o chiusi,
oppure sistema
guasto
Stato dopo aver attivato il sistema:
Lampeggio
lento del LED:il sistema è attivato
In caso di guasti, rivolgersi ad un'offi‐
cina.
Disattivazione
Telecomando: Sbloccando le serra‐ ture del veicolo premendo c si disat‐
tiva l'impianto di allarme antifurto.
Sistema chiave elettronica: Sbloc‐
cando il veicolo mediante il pulsante
su qualunque maniglia esterna della portiera disattiva l'impianto di allarme
antifurto.
La chiave elettronica deve trovarsi
all'esterno del veicolo, in un raggio d'azione di circa 1 m dal lato portiera
in questione.
Il sistema non è disattivato sbloc‐
cando manualmente la portiera del
conducente o con il tasto della chiu‐
sura centralizzata nell'abitacolo.

38Chiavi, portiere e finestriniAllarmeQuando scatta, l'avvisatore acusticod'allarme entra in funzione e le luci di
emergenza lampeggiano contempo‐
raneamente. Il numero e la durata
dell'allarme è stabilito dalla legge.
L'allarme può essere disattivato
premendo c sulla chiave, premendo il
pulsante sulla maniglia della portiera
o inserendo l'accensione.
Eventuali allarmi attivatisi e non inter‐
rotti dal conducente sono indicati dai
segnalatori di emergenza, Lampeg‐
geranno velocemente per tre volte la
volta successiva in cui il veicolo verrà
sbloccato con il telecomando o con la
chiave elettronica. Inoltre, il Driver
Information Centre visualizza un
messaggio di avvertimento dopo aver
attivato l'accensione.
Messaggi del veicolo 3 131.
Se la batteria deve essere scollegata
(ad esempio per interventi di manu‐
tenzione), disattivare la sirena dell'al‐ larme come segue: inserire e disinse‐
rire l'accensione, scollegare la batte‐
ria della vettura entro 15 secondi.Dispositivo elettronico di
bloccaggio motore
Il dispositivo elettronico di bloccaggio motore viene attivato automatica‐
mente.
Se la spia d lampeggia mentre l'ac‐
censione è inserita, significa che è presente un guasto nel sistema, e ilmotore non può essere avviato.
Disinserire l'accensione e ripetere il
tentativo di avviamento. Riprovare
con la chiave nell'alloggiamento del
trasmettitore. Funzionamento su
veicoli con sistema chiave elettronica
in caso di guasto 3 169.
Se la spia d continua a lampeggiare,
provare ad avviare il motore utiliz‐
zando le chiavi di riserva.
Rivolgersi ad un'officina.
Avviso
I tag dell'identificazione di frequenza radio (RFID) possono causare inter‐ferenza con la chiave. Non posizio‐
narlo vicino alla chiave quando si
avvia il veicolo.Avviso
Il dispositivo elettronico di bloccag‐
gio motore non blocca le portiere.
Ricordare pertanto di completare il
bloccaggio e di attivare l'impianto di
allarme antifurto prima di lasciare la
vettura 3 26, 3 35.
Spia d 3 117.
