2019.5 OPEL INSIGNIA BREAK Manuale di uso e manutenzione (in Italian)

Cura del veicolo287
1. Rimuovere il cavo di collega‐mento elettrico e il flessibile dell'a‐ria dai vani portaoggetti nel lato
inferiore del compressore.
2. Tipo 1: avvitare il tubo dell'aria del
compressore sul raccordo della
bomboletta del sigillante e
montarla nel sostegno sul
compressore.
Tipo 2: rimuovere il tappo a vite
dal compressore e dalla bombo‐
letta del sigillante. Avvitare la
bomboletta sul compressore
senza rimuovere la carta stagnola dalla bomboletta.
3. Posizionare il compressore accanto al pneumatico in modo
che la bombola del sigillante sia in posizione verticale.
4. Svitare il cappuccio coprivalvola dal pneumatico difettoso.
5.Tipo 1: avvitare il tubo flessibile
del sigillante sulla valvola del
pneumatico.
Tipo 2: il tappo di protezione dal
tubo di riempimento e avvitare il

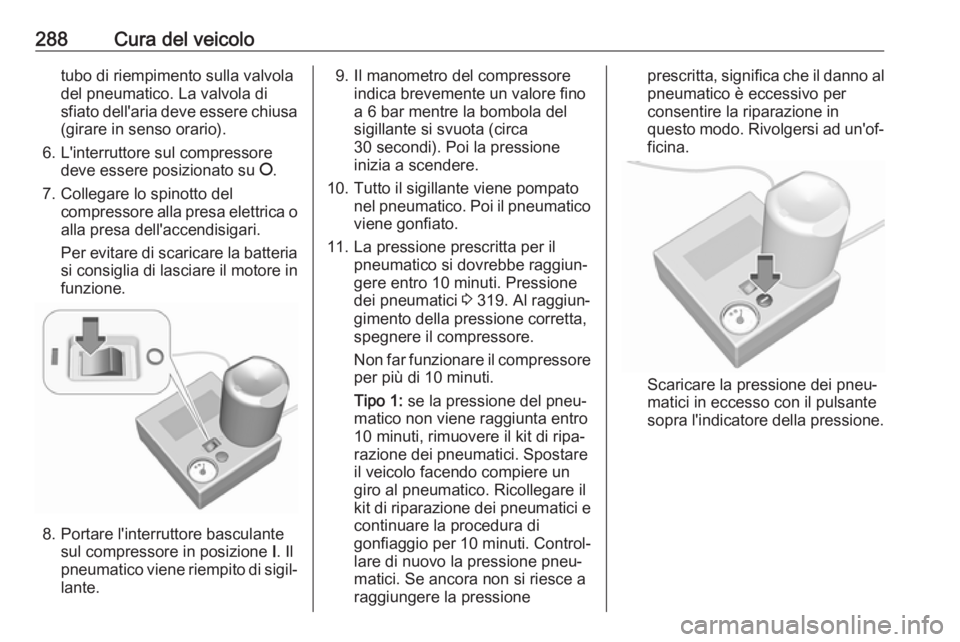

288Cura del veicolotubo di riempimento sulla valvola
del pneumatico. La valvola di
sfiato dell'aria deve essere chiusa (girare in senso orario).
6. L'interruttore sul compressore deve essere posizionato su J.
7. Collegare lo spinotto del compressore alla presa elettrica o
alla presa dell'accendisigari.
Per evitare di scaricare la batteria si consiglia di lasciare il motore in
funzione.
8. Portare l'interruttore basculante sul compressore in posizione I. Il
pneumatico viene riempito di sigil‐
lante.
9. Il manometro del compressore indica brevemente un valore finoa 6 bar mentre la bombola del
sigillante si svuota (circa 30 secondi). Poi la pressione
inizia a scendere.
10. Tutto il sigillante viene pompato nel pneumatico. Poi il pneumatico
viene gonfiato.
11. La pressione prescritta per il pneumatico si dovrebbe raggiun‐
gere entro 10 minuti. Pressione
dei pneumatici 3 319. Al raggiun‐
gimento della pressione corretta,
spegnere il compressore.
Non far funzionare il compressore per più di 10 minuti.
Tipo 1: se la pressione del pneu‐
matico non viene raggiunta entro
10 minuti, rimuovere il kit di ripa‐
razione dei pneumatici. Spostare
il veicolo facendo compiere un
giro al pneumatico. Ricollegare il
kit di riparazione dei pneumatici e
continuare la procedura di
gonfiaggio per 10 minuti. Control‐
lare di nuovo la pressione pneu‐
matici. Se ancora non si riesce a
raggiungere la pressioneprescritta, significa che il danno al pneumatico è eccessivo per
consentire la riparazione in
questo modo. Rivolgersi ad un'of‐
ficina.
Scaricare la pressione dei pneu‐
matici in eccesso con il pulsante
sopra l'indicatore della pressione.

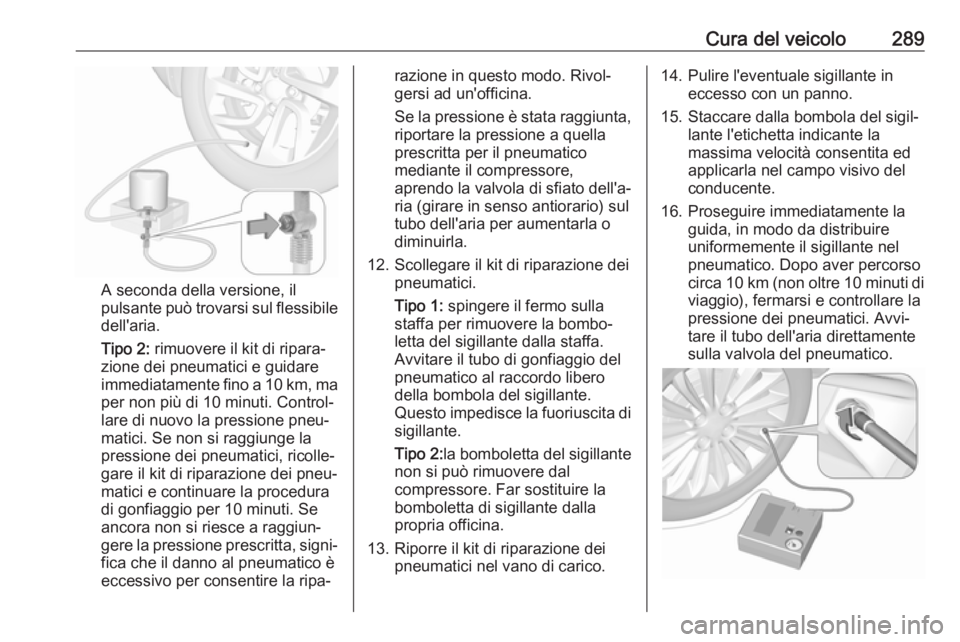

Cura del veicolo289
A seconda della versione, il
pulsante può trovarsi sul flessibile
dell'aria.
Tipo 2: rimuovere il kit di ripara‐
zione dei pneumatici e guidare
immediatamente fino a 10 km, ma per non più di 10 minuti. Control‐
lare di nuovo la pressione pneu‐
matici. Se non si raggiunge la
pressione dei pneumatici, ricolle‐
gare il kit di riparazione dei pneu‐
matici e continuare la procedura
di gonfiaggio per 10 minuti. Se
ancora non si riesce a raggiun‐
gere la pressione prescritta, signi‐
fica che il danno al pneumatico è
eccessivo per consentire la ripa‐
razione in questo modo. Rivol‐
gersi ad un'officina.
Se la pressione è stata raggiunta, riportare la pressione a quella
prescritta per il pneumatico
mediante il compressore,
aprendo la valvola di sfiato dell'a‐
ria (girare in senso antiorario) sul
tubo dell'aria per aumentarla o
diminuirla.
12. Scollegare il kit di riparazione dei pneumatici.
Tipo 1: spingere il fermo sulla
staffa per rimuovere la bombo‐
letta del sigillante dalla staffa.
Avvitare il tubo di gonfiaggio del
pneumatico al raccordo libero
della bombola del sigillante.
Questo impedisce la fuoriuscita di
sigillante.
Tipo 2: la bomboletta del sigillante
non si può rimuovere dal
compressore. Far sostituire la
bomboletta di sigillante dalla
propria officina.
13. Riporre il kit di riparazione dei pneumatici nel vano di carico.14. Pulire l'eventuale sigillante ineccesso con un panno.
15. Staccare dalla bombola del sigil‐ lante l'etichetta indicante la
massima velocità consentita ed
applicarla nel campo visivo del
conducente.
16. Proseguire immediatamente la guida, in modo da distribuire
uniformemente il sigillante nel
pneumatico. Dopo aver percorso
circa 10 km (non oltre 10 minuti di viaggio), fermarsi e controllare la
pressione dei pneumatici. Avvi‐
tare il tubo dell'aria direttamente
sulla valvola del pneumatico.

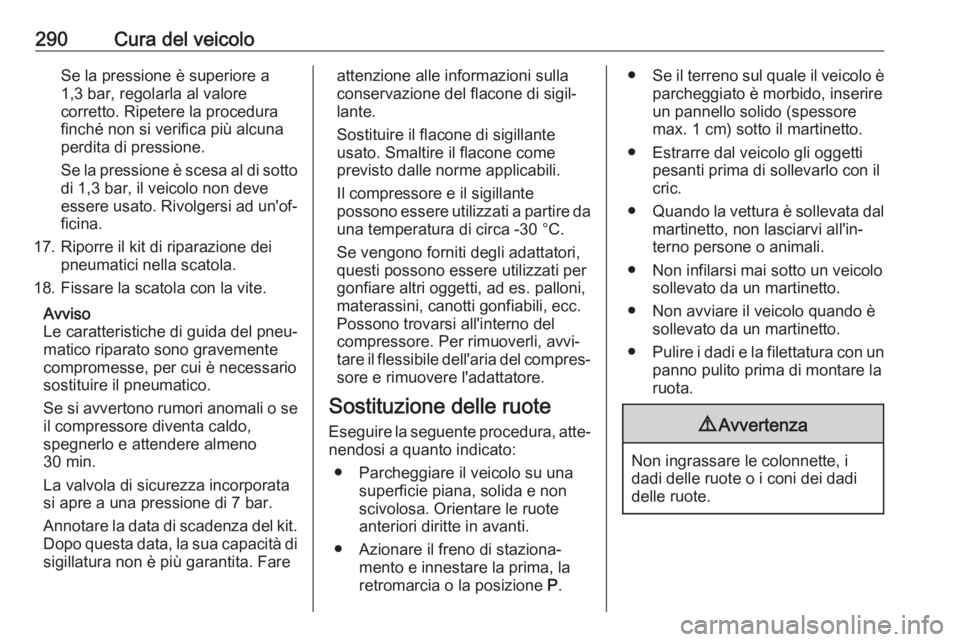

290Cura del veicoloSe la pressione è superiore a
1,3 bar, regolarla al valore
corretto. Ripetere la procedura
finché non si verifica più alcuna
perdita di pressione.
Se la pressione è scesa al di sotto
di 1,3 bar, il veicolo non deve
essere usato. Rivolgersi ad un'of‐
ficina.
17. Riporre il kit di riparazione dei pneumatici nella scatola.
18. Fissare la scatola con la vite.
Avviso
Le caratteristiche di guida del pneu‐
matico riparato sono gravemente
compromesse, per cui è necessario
sostituire il pneumatico.
Se si avvertono rumori anomali o se
il compressore diventa caldo,
spegnerlo e attendere almeno
30 min.
La valvola di sicurezza incorporata
si apre a una pressione di 7 bar.
Annotare la data di scadenza del kit. Dopo questa data, la sua capacità disigillatura non è più garantita. Fareattenzione alle informazioni sulla
conservazione del flacone di sigil‐
lante.
Sostituire il flacone di sigillante
usato. Smaltire il flacone come
previsto dalle norme applicabili.
Il compressore e il sigillante
possono essere utilizzati a partire da
una temperatura di circa -30 °C.
Se vengono forniti degli adattatori,
questi possono essere utilizzati per
gonfiare altri oggetti, ad es. palloni,
materassini, canotti gonfiabili, ecc.
Possono trovarsi all'interno del
compressore. Per rimuoverli, avvi‐
tare il flessibile dell'aria del compres‐
sore e rimuovere l'adattatore.
Sostituzione delle ruote
Eseguire la seguente procedura, atte‐ nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento e innestare la prima, la
retromarcia o la posizione P.● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i dadi e la filettatura con un
panno pulito prima di montare la
ruota.9 Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.

Cura del veicolo291Punti di sollevamento
I punti di sollevamento illustrati si rife‐ riscono all'utilizzo di bracci di solleva‐mento e martinetti per la sostituzione
degli pneumatici invernali / estivi.
Posizione del braccio posteriore della
piattaforma di sollevamento, central‐
mente sotto il relativo punto di solle‐ vamento.
Posizione del braccio anteriore della
piattaforma di sollevamento, central‐
mente sotto il punto di sollevamento.
Ruota di scorta
La ruota di scorta può essere classi‐
ficata come ruotino di scorta, in base
alla sua misura rispetto alle altre ruote
e alle normative vigenti in materia. In
questo caso si applica un limite
massimo di velocità, nonostante
questo non sia indicato sulla ruota di
scorta.
Montare solo un ruotino di scorta.
Non viaggiare a velocità superiori a
80 km/h. Affrontare le curve lenta‐
mente. Non usare il ruotino di scorta
per periodi prolungati.Attenzione
L'uso di una ruota di scorta più
piccola delle altre ruote o in combi‐
nazione con i pneumatici invernali può compromettere la guidabilità
della vettura. Far sostituire quanto
prima il pneumatico difettoso.
Attenzione
Quando si guida con uno ruotino
di scorta, la frenata di emergenza
attiva deve essere disattivata.

292Cura del veicolo
La ruota di scorta è situata nel vano
di carico sotto la copertura del
pianale.
Per rimuovere: 1. Aprire la copertura del pianale.
2. La ruota di scorta è fissata con un
galletto. Svitare il dado ad alette
ed estrarre la ruota di scorta.
Sotto la ruota di scorta c'è la
scatola degli attrezzi.
3. Se, dopo la sostituzione di una ruota, non viene messa alcuna
ruota nel pozzetto della ruota di
scorta, fissare la cassetta porta
attrezzi serrando il dado a galletto finché possibile e chiudendo la
copertura del pavimento.
4. Dopo aver sostituito la ruota con una ruota di dimensioni regolari,
posizionare la ruota di scorta con
il lato esterno verso l'alto nel
pozzetto fissandola con il dado a
galletto.
Montare solo un ruotino di scorta. La velocità massima consentita sull'eti‐
chetta del ruotino di scorta è valida
solo per la dimensione di pneumatici
montati in fabbrica.
Montaggio della ruota di scorta Eseguire la seguente procedura, atte‐nendosi a quanto indicato:
● Parcheggiare il veicolo su una superficie piana, solida e non
scivolosa. Orientare le ruote
anteriori diritte in avanti.
● Azionare il freno di staziona‐ mento e innestare la prima, la
retromarcia o la posizione P.
● Estrarre la ruota di scorta. ● Non sostituire mai più di una ruota per volta.● Utilizzare il martinetto solo persostituire le ruote in caso di fora‐
tura, non per sostituire i pneuma‐
tici invernali o estivi.
● Il cric non deve essere sottoposto
a manutenzione.
● Se il terreno sul quale il veicolo è
parcheggiato è morbido, inserire
un pannello solido (spessore
max. 1 cm) sotto il martinetto.
● Estrarre dal veicolo gli oggetti pesanti prima di sollevarlo con il
cric.
● Quando la vettura è sollevata dal
martinetto, non lasciarvi all'in‐ terno persone o animali.
● Non infilarsi mai sotto un veicolo sollevato da un martinetto.
● Non avviare il veicolo quando è sollevato da un martinetto.
● Pulire i dadi e la filettatura con un
panno pulito prima di montare la
ruota.

Cura del veicolo2939Avvertenza
Non ingrassare le colonnette, i
dadi delle ruote o i coni dei dadi
delle ruote.
1. Cerchi in acciaio con copricer‐ chioni: Togliere il copricerchio.
Cerchi in lega: Staccare i coperchi dei dadi ruota con un cacciavite a
testa piatta e rimuoverli. Per
proteggere la vernice del
cerchione e i coperchi dei dadi
ruota, avvolgere un panno attorno all'estremità del cacciavite.
2. Aprire la chiave della ruota e montarla assicurandosi che si
posizioni saldamente, quindi
allentare ogni dado ruota di
mezzo giro.
Le ruote potrebbero essere
protette da dadi di bloccaggio. Per
allentare questi dadi specifici,
fissare prima l'adattatore per bloc‐ care i dadi ruota sulla testa del
dado prima di installare la chiave
per ruote. L'adattatore si trova nel cassettino portaoggetti.
3. Controllare che il martinetto sia in
posizione corretta sotto il relativo
punto di sollevamento del veicolo.
Alcune versioni hanno i pannelli
della soglia con punti di solleva‐
mento del veicolo: innanzitutto
estrarre il coperchio in corrispon‐ denza del relativo punto di solle‐
vamento.

294Cura del veicolo4. Regolare il martinetto all'altezzanecessaria. Posizionarlo diretta‐
mente sotto il punto di solleva‐
mento del veicolo in modo che
non scivoli.
Fissare la chiave delle ruote e,
con il martinetto correttamente
allineato, ruotare la chiave fino a
sollevare la ruota dal terreno.
5. Svitare i dadi ruota.
6. Sostituire la ruota.
7. Avvitare i dadi ruota. 8. Abbassare il veicolo e rimuovere il martinetto.
9. Servendosi dell'apposita chiave e
assicurandosi che sia posizionata saldamente, serrare ciascun dado
procedendo per coppie opposte.
La coppia di serraggio è di 140 Nm per tutti i modelli eccetto
quelli GSi. I modelli GSi hanno
una coppia di serraggio di
190 Nm.
10. Allineare il foro della valvola sul copricerchio con la valvola del
pneumatico prima di rimontare il
copricerchio.
Montare i coperchi dei dadi ruota.
11. Se è stata rimossa in precedenza,
montare nuovamente la copertura dei punti di sollevamento.
12. Riporre e fissare la ruota sosti‐ tuita, gli attrezzi del veicolo
3 277 e l'adattatore per i dadi
ruota di bloccaggio 3 77.
13. Controllare prima possibile sia la pressione di gonfiaggio del pneu‐
matico montato, sia la coppia di
serraggio dei dadi.Stivaggio della ruota full-size
sostituita nel relativo pozzetto
Assicurare la ruota di grandezza
regolare danneggiata rivolta verso
l'alto con il dado ad alette nel pozzetto della ruota di scorta, dopo aver
montato il supporto di estensione sul bullone filettato. Il supporto di esten‐
sione è riposto insieme agli attrezzi
del veicolo 3 277 . Per fissare la ruota:
1. Inserire il supporto di estensione
sul bullone filettato.
2. Riporre la ruota danneggiata con il lato esterno rivolto verso l'alto
nel pozzetto della ruota di scorta
