Oggetti e bagagli87

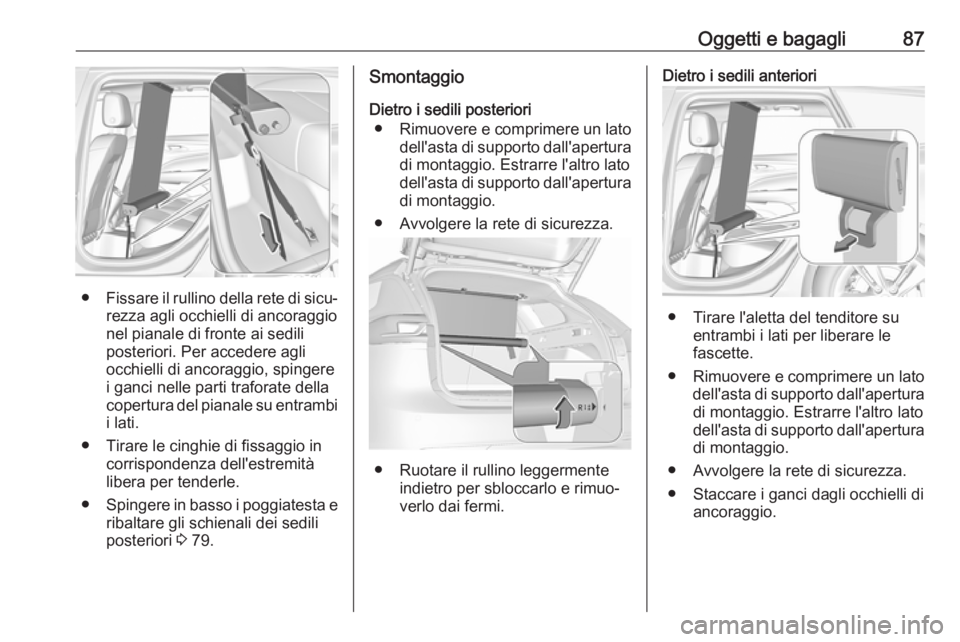

●Fissare il rullino della rete di sicu‐
rezza agli occhielli di ancoraggio
nel pianale di fronte ai sedili
posteriori. Per accedere agli
occhielli di ancoraggio, spingere
i ganci nelle parti traforate della
copertura del pianale su entrambi
i lati.
● Tirare le cinghie di fissaggio in corrispondenza dell'estremità
libera per tenderle.
● Spingere in basso i poggiatesta e
ribaltare gli schienali dei sedili
posteriori 3 79.
Smontaggio
Dietro i sedili posteriori ● Rimuovere e comprimere un lato
dell'asta di supporto dall'apertura di montaggio. Estrarre l'altro lato
dell'asta di supporto dall'apertura
di montaggio.
● Avvolgere la rete di sicurezza.
● Ruotare il rullino leggermente indietro per sbloccarlo e rimuo‐
verlo dai fermi.
Dietro i sedili anteriori
● Tirare l'aletta del tenditore su entrambi i lati per liberare le
fascette.
● Rimuovere e comprimere un lato
dell'asta di supporto dall'apertura di montaggio. Estrarre l'altro lato
dell'asta di supporto dall'apertura
di montaggio.
● Avvolgere la rete di sicurezza.
● Staccare i ganci dagli occhielli di ancoraggio.

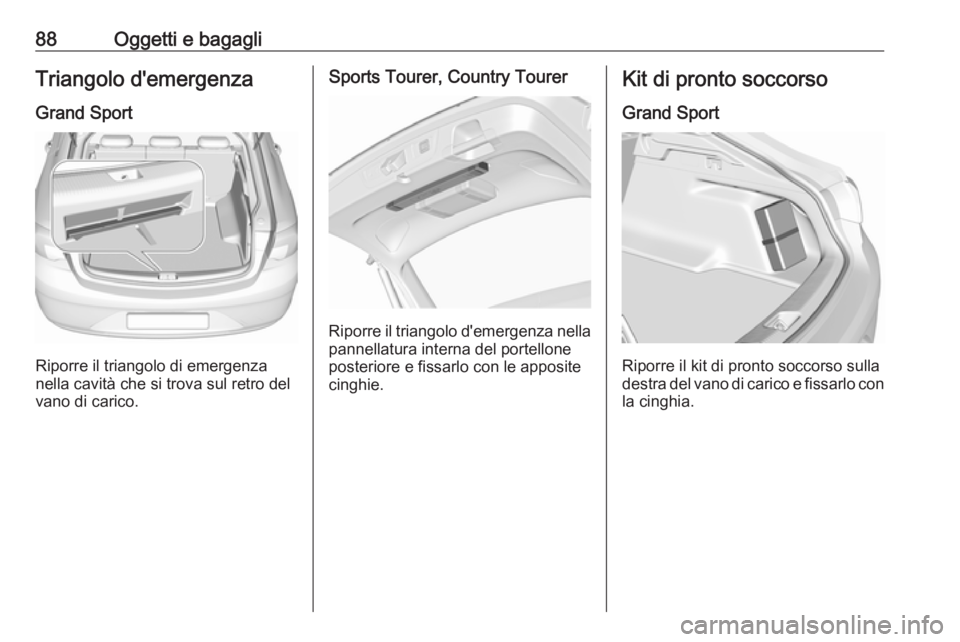

88Oggetti e bagagliTriangolo d'emergenza
Grand Sport
Riporre il triangolo di emergenza
nella cavità che si trova sul retro del
vano di carico.
Sports Tourer, Country Tourer
Riporre il triangolo d'emergenza nella
pannellatura interna del portellone
posteriore e fissarlo con le apposite
cinghie.
Kit di pronto soccorso
Grand Sport
Riporre il kit di pronto soccorso sulla
destra del vano di carico e fissarlo con la cinghia.

Oggetti e bagagli89Sports Tourer, Country Tourer
Riporre il kit di pronto soccorso nella
pannellatura interna del portellone
posteriore e fissarlo con le apposite
cinghie.
Sistema portapacchi
Portapacchi
Per motivi di sicurezza e per evitare di danneggiare il tetto, si consiglia di
usare i sistemi portapacchi specifici
per il veicolo in questione. Per ulteriori
informazioni, contattare la propria
officina.
Montaggio del portapacchi
Grand Sport
Aprire tutte le portiere.
I punti di montaggio sono posizionati
in tutti i telai delle portiere della
carrozzeria.
Fissare il portapacchi secondo le
istruzioni di montaggio fornite con lo
stesso.
Smontare il portapacchi quando non
è in uso.
Sports Tourer, Country Tourer
I punti di montaggio sono posizionati
in entrambe le guide del tetto.
Fissare il portapacchi sui primi due punti di montaggio seguendo le istru‐
zioni di montaggio fornite con il porta‐ pacchi da montare sul tetto.

90Oggetti e bagagliSmontare il portapacchi quando nonè in uso.Informazioni sul carico
● Gli oggetti pesanti nel vano di carico devono essere posizionati
contro gli schienali dei sedili.
Assicurarsi che gli schienali
siano bloccati saldamente, cioè
che non siano più visibili i
contrassegni rossi dietro alle leve
di sblocco. In caso di oggetti che
possono essere impilati, collo‐
care sotto quelli più pesanti.
● Per evitare che gli oggetti mobili scivolino, fissarli con cinghie
allacciate agli occhielli di anco‐
raggio 3 85.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla copertura del vano di carico o sulquadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva
selettrice, e neppure la libertà di movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di carico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti
potrebbero essere proiettati all'in‐
terno del veicolo causando lesioni
alle persone o danni al carico o al
veicolo.
● Il carico utile è la differenza tra la
massa complessiva ammessa a

Oggetti e bagagli91pieno carico (vedere la targhetta
del veicolo 3 307) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐
rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90%).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce
negativamente sul comporta‐
mento direzionale del veicolo, dal momento che ne sposta verso
l'alto il baricentro. Distribuire il
carico in modo uniforme e assi‐
curarlo correttamente con
cinghie di fissaggio. Regolare la
pressione dei pneumatici e la
velocità di marcia in base alle
condizioni di carico del veicolo.Controllare e tendere frequente‐
mente le cinghie di fissaggio.
Non viaggiare a velocità superiori
a 120 km/h.
Il carico ammesso sul tetto è di
100 kg. Il carico sul tetto è il peso combinato di portapacchi e
carico.

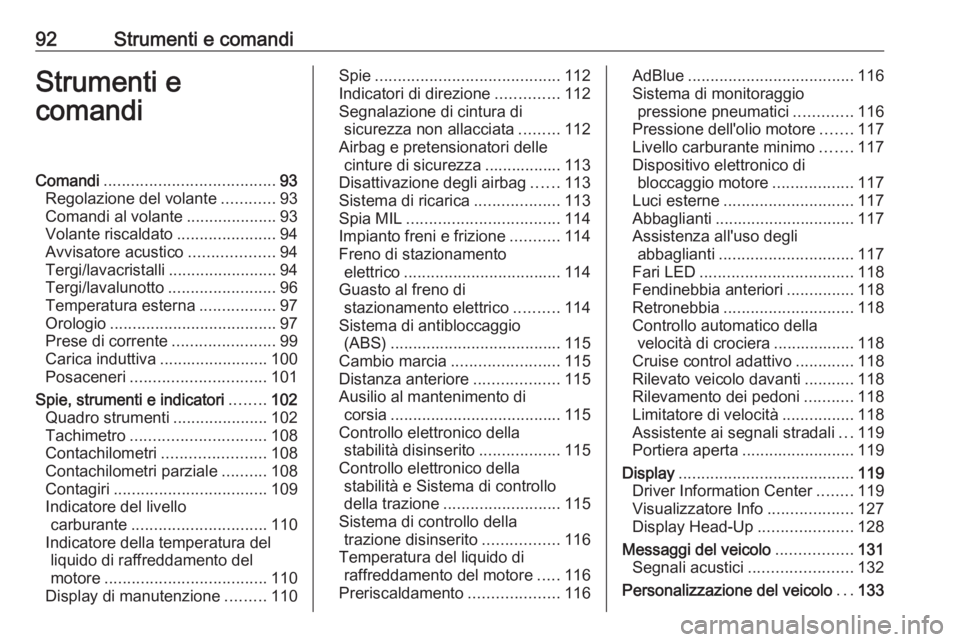

92Strumenti e comandiStrumenti e
comandiComandi ...................................... 93
Regolazione del volante ............93
Comandi al volante ....................93
Volante riscaldato ......................94
Avvisatore acustico ...................94
Tergi/lavacristalli ........................94
Tergi/lavalunotto ........................96
Temperatura esterna .................97
Orologio ..................................... 97
Prese di corrente .......................99
Carica induttiva ........................100
Posaceneri .............................. 101
Spie, strumenti e indicatori ........102
Quadro strumenti .....................102
Tachimetro .............................. 108
Contachilometri .......................108
Contachilometri parziale ..........108
Contagiri .................................. 109
Indicatore del livello carburante .............................. 110
Indicatore della temperatura del liquido di raffreddamento del
motore .................................... 110
Display di manutenzione .........110Spie......................................... 112
Indicatori di direzione ..............112
Segnalazione di cintura di sicurezza non allacciata .........112
Airbag e pretensionatori delle cinture di sicurezza ................. 113
Disattivazione degli airbag ......113
Sistema di ricarica ...................113
Spia MIL .................................. 114
Impianto freni e frizione ...........114
Freno di stazionamento elettrico ................................... 114
Guasto al freno di stazionamento elettrico ..........114
Sistema di antibloccaggio (ABS) ...................................... 115
Cambio marcia ........................ 115
Distanza anteriore ...................115
Ausilio al mantenimento di corsia ...................................... 115
Controllo elettronico della stabilità disinserito ..................115
Controllo elettronico della stabilità e Sistema di controllo
della trazione .......................... 115
Sistema di controllo della trazione disinserito .................116
Temperatura del liquido di raffreddamento del motore .....116
Preriscaldamento ....................116AdBlue..................................... 116
Sistema di monitoraggio pressione pneumatici .............116
Pressione dell'olio motore .......117
Livello carburante minimo .......117
Dispositivo elettronico di bloccaggio motore ..................117
Luci esterne ............................. 117
Abbaglianti ............................... 117
Assistenza all'uso degli abbaglianti .............................. 117
Fari LED .................................. 118
Fendinebbia anteriori ...............118
Retronebbia ............................. 118
Controllo automatico della velocità di crociera .................. 118
Cruise control adattivo .............118
Rilevato veicolo davanti ...........118
Rilevamento dei pedoni ...........118
Limitatore di velocità ................118
Assistente ai segnali stradali ...119
Portiera aperta ......................... 119
Display ....................................... 119
Driver Information Center ........119
Visualizzatore Info ...................127
Display Head-Up .....................128
Messaggi del veicolo .................131
Segnali acustici .......................132
Personalizzazione del veicolo ...133

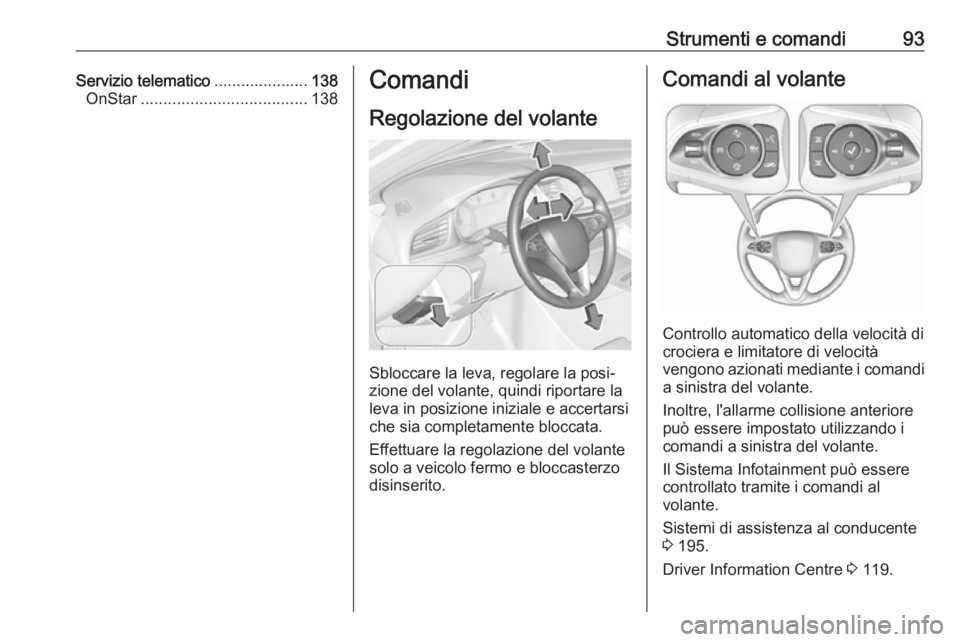

Strumenti e comandi93Servizio telematico.....................138
OnStar ..................................... 138Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
Controllo automatico della velocità di
crociera e limitatore di velocità
vengono azionati mediante i comandi a sinistra del volante.
Inoltre, l'allarme collisione anteriore
può essere impostato utilizzando i
comandi a sinistra del volante.
Il Sistema Infotainment può essere
controllato tramite i comandi al
volante.
Sistemi di assistenza al conducente
3 195.
Driver Information Centre 3 119.

94Strumenti e comandiVolante riscaldato
Premere * per inserire il riscalda‐
mento del volante. L'attivazione è
indicata dal LED sul pulsante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Stop-start 3 172.
Avvisatore acustico
Premere j.
Tergi/lavacristalli
Tergiparabrezza ad intervallo
regolabileHI:veloceLO:lentoINT:intermittenza regolabileOFF:off
Per un singolo passaggio, quando i
tergicristalli non sono azionati,
premere la leva in basso in posizione
1x .
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
