2019.5 OPEL INSIGNIA BREAK Manuale di uso e manutenzione (in Italian)

Cura del veicolo271
Luce di retromarcia
6. Inserire il portalampada nel gruppo ottico. Montare il gruppo
ottico sul portellone e serrare la
vite dall'interno. Fissare il coper‐
chio.
Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere l'alloggiamento in avanti e sganciarlo sul retro.
2. Ruotare il portalampada in senso antiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.

272Cura del veicolo4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità sinistra della lampada, farla scorrere a sinistra
ed inserire l'estremità destra.
Luci della targa Le luci della targa sono state proget‐
tate per utilizzare lampadine a LED e
non si possono modificare. In caso di LED difettosi, farli sostituire da un'of‐
ficina.
Luci interne
Fare sostituire le seguenti lampadine
in un'officina:
● luce di cortesia e luci di lettura
● luce del vano di carico
● illuminazione del quadro stru‐ mentiImpianto elettrico
Fusibili
Installare esclusivamente fusibili con le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole
portafusibili:
● vano motore
● quadro strumenti
Prima di sostituire un fusibile,
spegnere il relativo interruttore e
disinserire l'accensione.
Un fusibile bruciato si riconosce dal filamento interrotto.Attenzione
Fino a quando non è stato posto
rimedio alla causa del guasto, non sostituire il fusibile.
Alcune funzioni sono protette dadiversi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
L'estrattore ha due lati, ciascuno
progettato per un tipo diverso di fusi‐
bile.

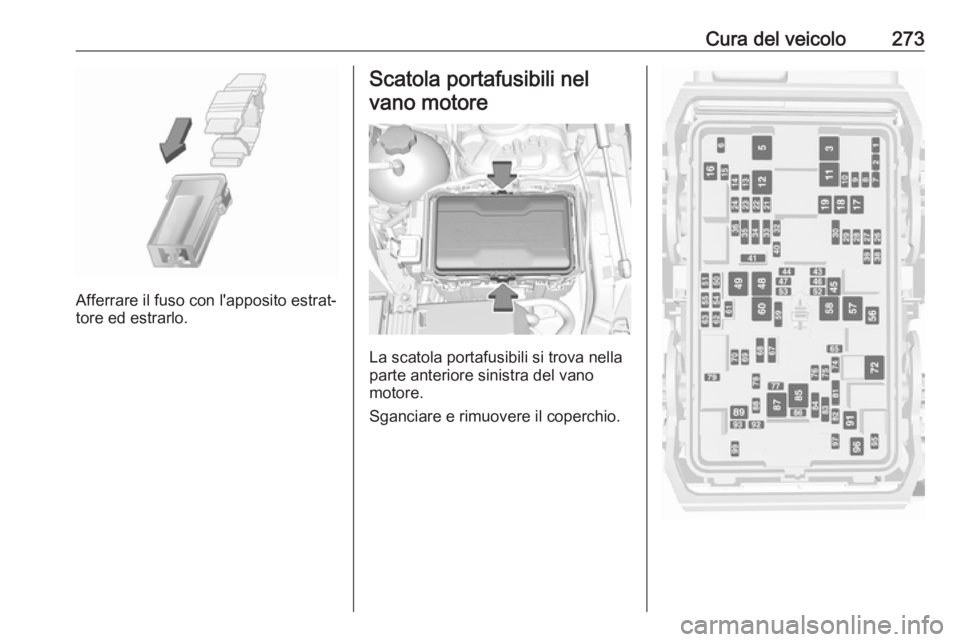

Cura del veicolo273
Afferrare il fuso con l'apposito estrat‐
tore ed estrarlo.
Scatola portafusibili nel
vano motore
La scatola portafusibili si trova nella
parte anteriore sinistra del vano
motore.
Sganciare e rimuovere il coperchio.

274Cura del veicoloN.Circuito1–2–3ABS4–5–6Portellone posteriore7Retronebbia / Fendinebbia8Modulo di memoria9Parabrezza riscaldato10Sedile con supporto lombare11CC / CC batteria12Lunotto termico13Specchietto termico14–15–16Tergicristallo anteriore17Sedile elettrico lato passeggeroN.Circuito18Tendina parasole19Sedile elettrico lato guida20–21Tettuccio apribile22Tergilunotto / Airbag23Fari autoadattativi24–25–26Centralina del cambio27Accensione / Cruscotto28–29Videocamera posteriore /
Ventola aria30Spia malfunzionamento / Rimor‐
chio31–32Videocamera33Riscaldamento sedile, anterioreN.Circuito34Riscaldamento sedile, posteriore35Sospensioni / Trazione integrale36Impianto di alimentazione del
carburante37–38–39–40Bloccasterzo41–42–43Volante riscaldato44Regolazione profondità luci45–46Centralina del motore47–48Convertitore CC/CC/Bocchetta
dell'aria/Compressore49Centralina di comando portellone

Cura del veicolo275N.Circuito50–51–52–53–54–55–56Motorino di avviamento57–58–59Faro sinistro (LED)60Ventola di raffreddamento61–62–63–64–65Climatizzazione66–N.Circuito67–68–69Abbagliante destro (alogeno) /
Faro destro (LED)70Abbagliante sinistro (alogeno)71–72Motorino di avviamento73–74Centralina del cambio75Centralina del motore76Sistema di riduzione dello
scarico77–78Avvisatore acustico79Impianto di lavaggio80–81Centralina del motore82–N.Circuito83Bobina di accensione84Bobina di accensione85Catena cinematica86–87Riscaldamento del carburante
diesel88Parzializzatore dell'aria89–90–91–92Pompa di stabilizzazione termica93Sistema chiave elettronica94–95Pompa del refrigerante96Riscaldamento del carburante
diesel97–

276Cura del veicoloN.Circuito98–99Pompa del refrigerante
Dopo aver sostituito i fusibili difettosi,chiudere la scatola portafusibili e
premerli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nel quadro strumenti
Nei veicoli con guida a sinistra, la
scatola portafusibili si trova dietro un
pannello del quadro strumenti.
Sganciare la copertura sul lato e
rimuovere.
Nei veicoli con guida a destra, la
scatola portafusibili si trova dietro un
coperchio nel cassettino portaoggetti.
Aprire il cassettino portaoggetti e
rimuovere il coperchio.
N.Circuito1Alzacristalli elettrico sinistro2Alzacristalli elettrico destro3Centralina della carrozzeria4Ventola climatizzatore5Centralina della carrozzeria6Disponibile per il rimorchio7Sedile posteriore, ribaltamento
elettrico8Centralina della carrozzeria9Centralina del motore

Cura del veicolo277N.Circuito10Display Head-Up11Riduzione NOx / Tubo riscalda‐
tore12Riduzione NO x / Sensore di fulig‐
gine13Modulo AdBlue14Volante riscaldato15Centralina del cambio16Amplificatore17Allarme18Centralina della carrozzeria19Modulo AdBlue20Centralina della carrozzeria21Centralina della carrozzeria22Centralina della carrozzeria23Bloccasterzo elettrico24Airbag25Connettore diagnosticoN.Circuito26Presa elettrica vano di carico27Valvola EBCM28Disponibile per controlli29–30–31Comandi al volante32Interruttore di accensione33Climatizzazione34Modulo gateway centrale35Connettore AUX / USB36Caricatore wireless37Tergilunotto38Modulo OnStar39Display40Sistema di ausilio al parcheggio41Console superiore42Sistema InfotainmentAttrezzi per il veicolo
Attrezzi
Veicoli con ruota di scorta
Il martinetto con la chiave ruote, gli
attrezzi e il bullone di estensione per
il fissaggio di una ruota danneggiata
nonché l'occhiello di traino si trovano
nella cassetta degli attrezzi sotto la
ruota di scorta nel vano di carico.
Ruota di scorta 3 291.

278Cura del veicoloVeicoli senza ruota di scorta
Il cacciavite e l'occhiello di traino sono
collocati nella scatola sotto il pianale
del vano di carico.
Kit di riparazione dei pneumatici
3 285.
Veicoli dotati di impianto audio
Il cacciaviti e l'anello di trino sono
collocati sotto la copertura del pianale del vano di carico, accanto all'altopar‐
lante rotondo.
Kit di riparazione dei pneumatici
3 285.
Ruote e pneumatici
Condizioni dei pneumatici e dei
cerchi
Superare gli ostacoli lentamente e, se
possibile, ad angolo retto. Passare
sopra ostacoli acuminati può danneg‐
giare i pneumatici e i cerchi. Quando
si parcheggia, non schiacciare i pneu‐ matici contro il bordo del marcia‐
piede.
Controllare regolarmente i cerchi veri‐ ficando che non presentino danni. Incaso di danni o usura irregolare, rivol‐
gersi ad un'officina.
Pneumatici invernali I pneumatici invernali migliorano la
sicurezza di guida a temperature infe‐
riori a 7 °C e per questo motivo
devono essere utilizzati su tutte le
ruote.
In conformità con le normative speci‐
fiche del Paese, applicare l'adesivo di velocità nel campo visivo del condu‐
cente.
