2019.5 OPEL INSIGNIA BREAK Manuale di uso e manutenzione (in Italian)

Manutenzione303ManutenzioneInformazioni generali.................303
Informazioni sulla manutenzione ......................... 303
Liquidi, lubrificanti e componenti
raccomandati ............................. 304
Liquidi e lubrificanti raccomandati .......................... 304Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo, è
di cruciale importanza che tutti gli
interventi di manutenzione previsti
vengano eseguiti secondo gli inter‐
valli e i tempi specificati.
Il piano di manutenzione dettagliato e aggiornato per l'automobile in
questione è disponibile in officina.
Display di manutenzione 3 110.
Intervalli di manutenzione europei
La vettura deve essere sottoposta a
interventi di manutenzione ogni
30.000 km od ogni anno, a seconda
dell'evento che si verifica per primo. Il sistema di durata olio del motore
indica quando è necessario un
cambio dell'olio motore e del filtro
prima della regolare manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-
Erzegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia, Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 110.
Intervalli di servizio internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non
sia diversamente specificato nel
display di manutenzione.
Le condizioni operative sono consi‐
derate gravose se una o più delle
seguenti situazioni si verificano
frequentemente: Avviamento a
freddo, utilizzo in modo stop and go,

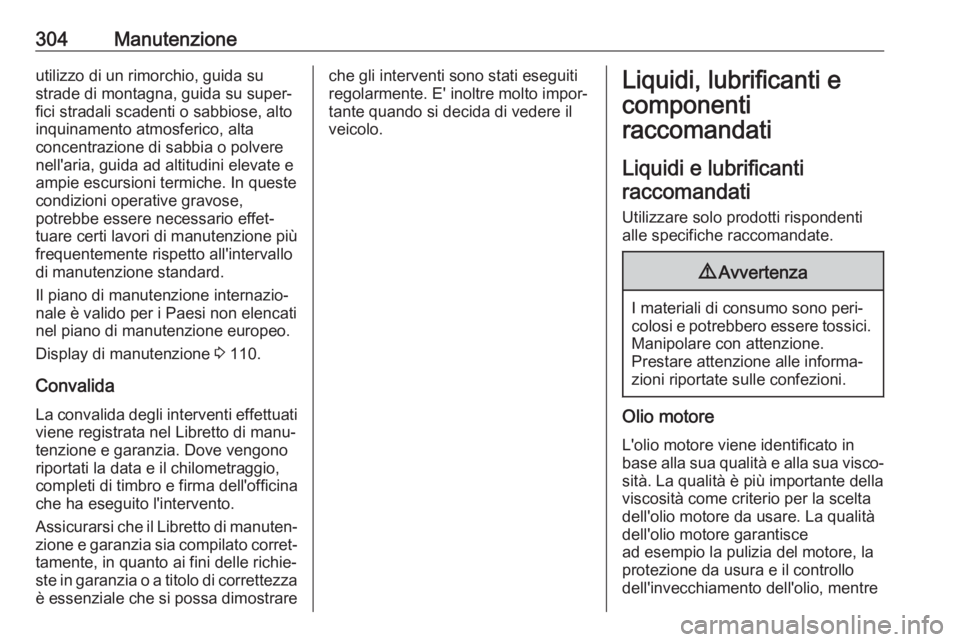

304Manutenzioneutilizzo di un rimorchio, guida su
strade di montagna, guida su super‐
fici stradali scadenti o sabbiose, alto
inquinamento atmosferico, alta
concentrazione di sabbia o polvere
nell'aria, guida ad altitudini elevate e
ampie escursioni termiche. In queste
condizioni operative gravose,
potrebbe essere necessario effet‐
tuare certi lavori di manutenzione più
frequentemente rispetto all'intervallo
di manutenzione standard.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 110.
Convalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza
è essenziale che si possa dimostrareche gli interventi sono stati eseguiti
regolarmente. E' inoltre molto impor‐
tante quando si decida di vedere il
veicolo.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare solo prodotti rispondenti
alle specifiche raccomandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione.
Prestare attenzione alle informa‐
zioni riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐ sità. La qualità è più importante della
viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio motore garantisce
ad esempio la pulizia del motore, la protezione da usura e il controllo
dell'invecchiamento dell'olio, mentre

Manutenzione305il grado di viscosità fornisce informa‐
zioni sulla densità dell'olio entro un
determinato intervallo di temperatura.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 309.
Rabbocco dell'olio motoreAttenzione
In caso di fuoriuscita di olio, pulirlo e smaltirlo correttamente.
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È proibito l'utilizzo di oli motore per
tutti i motori a benzina di sola qualità
ACEA, poiché potrebbe causare
danni al motore in certe condizioni di
esercizio.
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 309.
Additivi dell'olio motore
L'uso di additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Viscosità dell'olio motore
Il grado di viscosità SAE fornisce
informazioni sulla densità dell'olio.
L'olio multigrado è indicato da due
cifre, ad esempio SAE 5W-30. La
prima cifra, seguita da una W, indica la viscosità alle basse temperature,
mentre la seconda cifra mostra la
viscosità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tempe‐
ratura ambiente minima 3 309.
Tutti i gradi di viscosità raccomandati sono adatti per temperature ambienteelevate.
Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante
antigelo acido organico del tipo a
lunga durata (LLC) approvato per il
veicolo. Rivolgersi ad un'officina.Il sistema viene riempito in fabbrica
con un liquido di raffreddamento che
offre una protezione anti-corrosione
eccellente e una protezione dal gelo
fino a -28 °C. In zone fredde caratte‐
rizzate da temperature molto basse, il
liquido di raffreddamento messo in
fabbrica protegge dal gelo fino a ca.
-37 °C. Questa concentrazione deve
essere mantenuta tutto l'anno. L'uso
di additivi del liquido di raffredda‐
mento che servono a fornire una
maggiore protezione anticorrosione o una tenuta contro le perdite può
causare problemi di funzionamento.
Si declina ogni responsabilità per
eventuali conseguenze dell'uso di
additivi del liquido di raffreddamento.
Liquido di lavaggio
Usare solo liquido di lavaggio appro‐ vato per il veicolo per non danneg‐
giare le spazzole del tergicristallo, la
vernice del veicolo o componenti in
plastica e gomma. Rivolgersi ad
un'officina.

306ManutenzioneLiquido dei freni e della frizione
Con il tempo, il liquido dei freni
assorbe umidità, e questo riduce l'ef‐
ficacia dei freni. Il liquido dei freni
dovrà pertanto essere sostituito all'in‐ tervallo specificato.
AdBlue Usare solo AdBlue per ridurre gli
ossidi di azoto nell'emissione dei gas
di scarico 3 177.

Dati tecnici307Dati tecniciIdentificazione del veicolo..........307
Numero di telaio (VIN) .............307
Targhetta di identificazione .....307
Identificazione del motore .......308
Dati del veicolo .......................... 309
Liquidi e lubrificanti raccomandati .......................... 309
Dati del motore ........................ 312
Prestazioni ............................... 314
Dimensioni del veicolo .............317
Capacità .................................. 318
Pressione dei pneumatici ........319
Dimensioni di installazione del gancio di traino .......................323Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di identificazione del
veicolo è visibile dal parabrezza.
Il numero di telaio (VIN) può essere
stampigliato sulla targhetta di identifi‐
cazione e sul pianale del pavimento,
sotto la relativa copertura, visibile
sotto una copertura o nel vano motore
sulla lamiera della carrozzeria didestra.
Targhetta di identificazione
L'etichetta di identificazione si trova
sul telaio della portiera anteriore sini‐
stra o destra.

308Dati tecniciInformazioni sulla targhetta di identi‐
ficazione1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg8:dati specifici del veicolo o del
paese, ad esempio MY = anno di
produzione
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva
ammessa a pieno carico.
La massa a vuoto del veicolo dipende
dalle sue specifiche, ad es. equipag‐
giamento ed accessori opzionali.
Consultare il Certificato di Conformità EEC fornito con il proprio veicolo o
altri documenti d'immatricolazione
nazionale.
I dati tecnici vengono stabiliti in
conformità con le norme della Comu‐
nità Europea. Ci riserviamo il diritto di
apportare modifiche. Le specifiche
riportate sui documenti del veicolo
hanno sempre la priorità rispetto ai
dati indicati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici utilizzano il
codice identificativo del motore. La
tabella dei dati motore mostra inoltre
il codice di progettazione.
Dati del motore 3 312.
Per identificare il rispettivo motore, vedere il Certificato di Conformità
EEC fornito con il proprio veicolo o
altri documenti d'immatricolazione
nazionale.
Il Certificato di conformità mostra il codice identificativo del motore, altre pubblicazioni nazionali potrebbero
mostrare il codice di progettazione.
Controllare lo spostamento del
pistone e la potenza del motore per
identificare il rispettivo motore.

Dati tecnici309Dati del veicolo
Liquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i Paesi con intervallo di manutenzione europeo 3 303Qualità dell'olio motoreMotori a benzina
D15XHL, D15XHTMotore a benzina D16SHTMotori dieseldexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Solo per motori diesel D20DTH, D20DTR: Se non è disponibile olio delle qualità indicate sopra, è possibile utilizzaremassimo 1 l di olio motore di qualità ACEA C3 una volta tra un cambio d'olio e l'altro.
Viscosità dell'olio motore
Tutti i Paesi con intervallo di manutenzione europeo 3 303Temperatura ambienteMotori a benzina e dieselfino a -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40SAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-20 o SAE 0W-30 o SAE 0W-40

310Dati tecniciPiano di manutenzione internazionale
Qualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 303Qualità dell'olio motoreMotori a benzina
D15XHL, D15XHTMotore a benzina D16SHTMotori dieseldexos1 Gen2✔✔–dexos2––✔OV04001547–✔✔
Qualora non sia disponibile olio di qualità dexos si possono usare le qualità di olio elencate di seguito:
Tutti i paesi con intervallo di servizio internazionale 3 303Qualità dell'olio motoreMotori a benzina
(compresi CNG, GPL, E85)Motori diesel
D16DTI, D16DTHMotori diesel
D20DTH, D20DTRACEA A3/B4––✔ACEA-C3––✔
