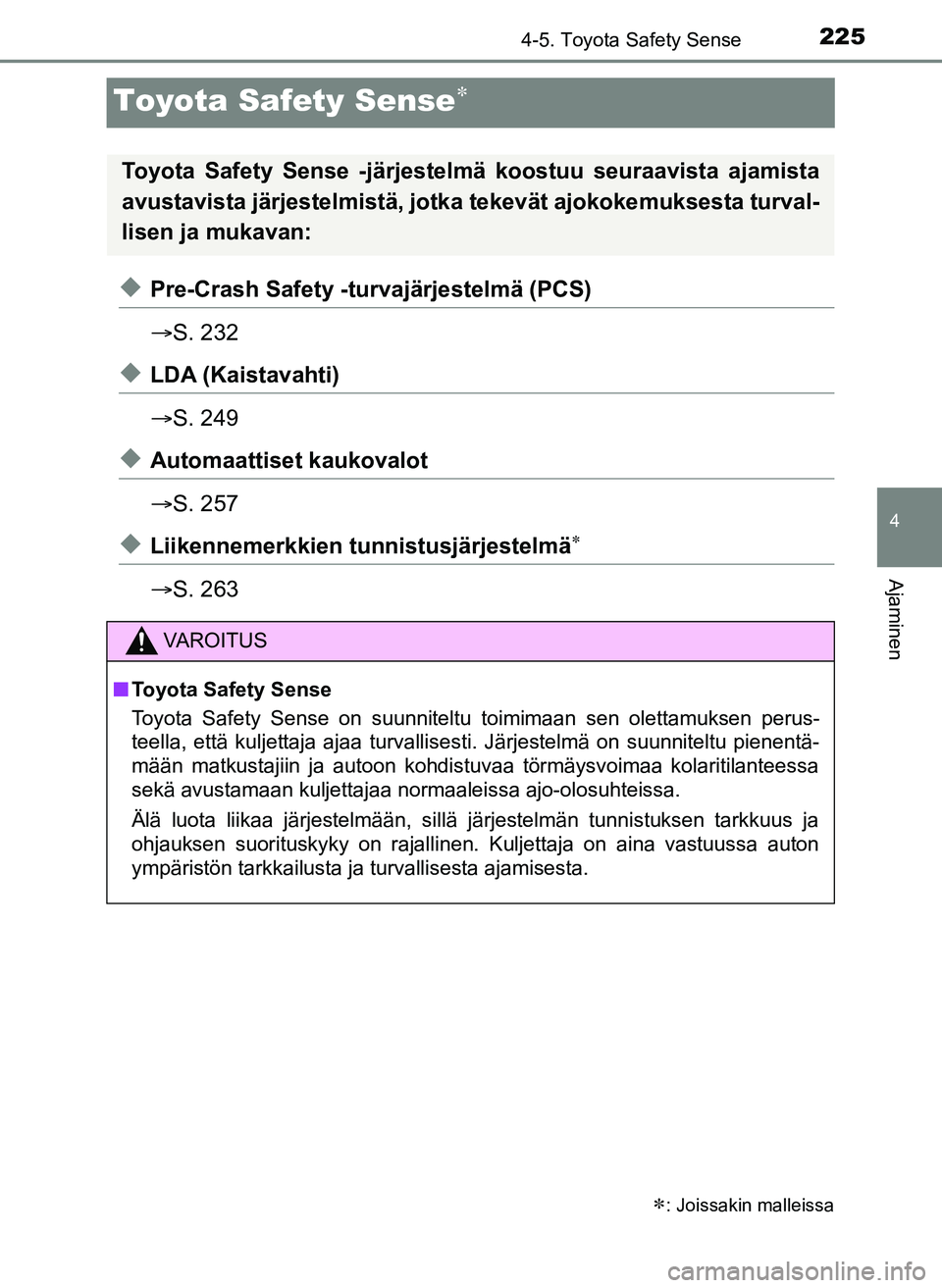

2018 TOYOTA YARIS HATCHBACK Omistajan Käsikirja (in Finnish)

225
4
4-5. Toyota Safety Sense
Ajaminen
YARIS_HV_OM_Europe_OM52C96FI
Toyota Safety Sense
uPre-Crash Safety -turvajärjestelmä (PCS)
S. 232
uLDA (Kaistavahti)
S. 249
uAutomaattiset kaukovalot
S. 257
uLiikennemerkkien t unnistusjärjestelmä
S. 263
: Joissakin malleissa
Toyota Safety Sense -järjestelmä koostuu seuraavista ajamista
avustavista järjestelmistä, jotka tekevät ajokokemuksesta turval-
lisen ja mukavan:
VAROITUS
n Toyota Safety Sense
Toyota Safety Sense on suunniteltu toimimaan sen olettamuksen perus-
teella, että kuljettaja ajaa turvallisesti. Järjestelmä on suunniteltu pienentä-
mään matkustajiin ja autoon kohdistuvaa törmäysvoimaa kolaritilanteessa
sekä avustamaan kuljettajaa normaaleissa ajo-olosuhteissa.
Älä luota liikaa järjestelmään, sillä järjestelmän tunnistuksen tarkkuus ja
ohjauksen suorituskyky on rajallinen. Kuljettaja on aina vastuussa auton
ympäristön tarkkailusta ja turvallisesta ajamisesta.
OM52C96FI.book Page 225 Thursday, February 22, 2018 9:13 AM

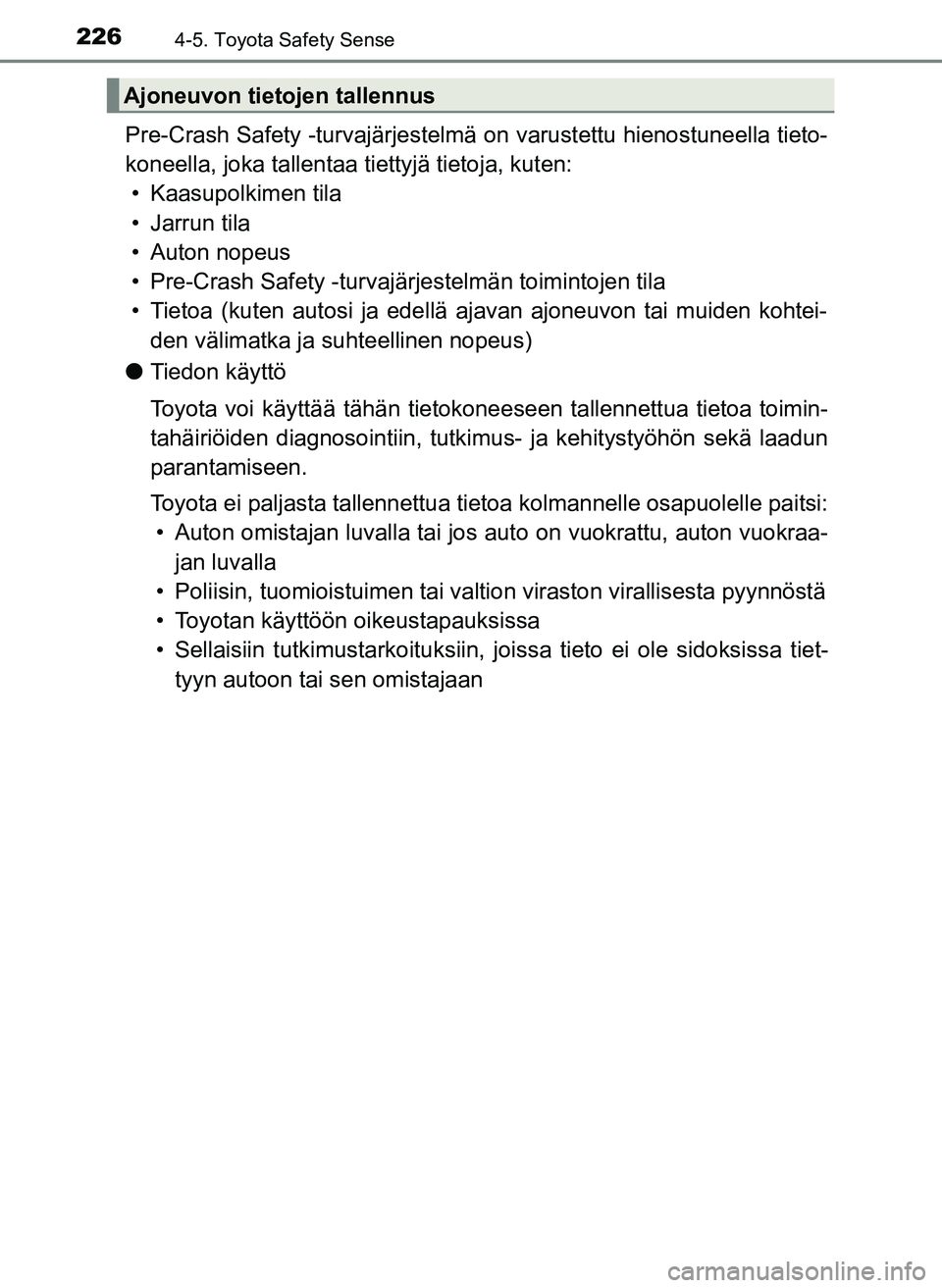

2264-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96FI
Pre-Crash Safety -turvajärjestelmä on varustettu hienostuneella tieto-
koneella, joka tallentaa tiettyjä tietoja, kuten:• Kaasupolkimen tila
• Jarrun tila
• Auton nopeus
• Pre-Crash Safety -turvajä rjestelmän toimintojen tila
• Tietoa (kuten autosi ja edellä ajavan ajoneuvon tai muiden kohtei- den välimatka ja suhteellinen nopeus)
l Tiedon käyttö
Toyota voi käyttää tähän tietokone eseen tallennettua tietoa toimin-
tahäiriöiden diagnosointiin, tutkim us- ja kehitystyöhön sekä laadun
parantamiseen.
Toyota ei paljasta tallennettua tietoa kolmannelle osapuolelle paitsi: • Auton omistajan luvalla tai jos auto on vuokrattu, auton vuokraa- jan luvalla
• Poliisin, tuomioistuimen tai valtion viraston virallisesta pyynnöstä
• Toyotan käyttöön oikeustapauksissa
• Sellaisiin tutkimustarkoituksiin, jo issa tieto ei ole sidoksissa tiet-
tyyn autoon tai sen omistajaan
Ajoneuvon tietojen tallennus
OM52C96FI.book Page 226 Thursday, February 22, 2018 9:13 AM

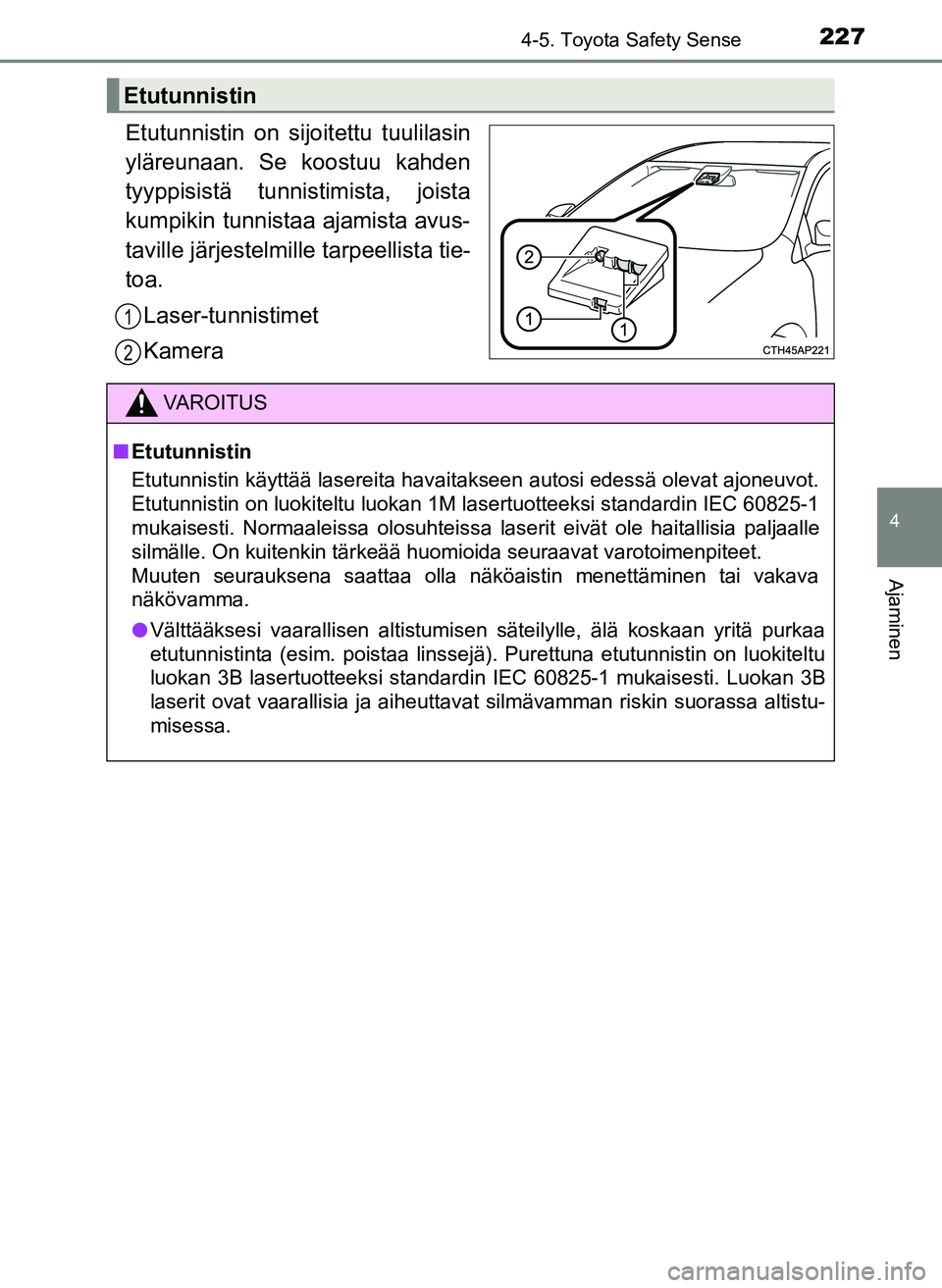

2274-5. Toyota Safety Sense
4
Ajaminen
YARIS_HV_OM_Europe_OM52C96FI
Etutunnistin on sijoitettu tuulilasin
yläreunaan. Se koostuu kahden
tyyppisistä tunnistimista, joista
kumpikin tunnistaa ajamista avus-
taville järjestelmille tarpeellista tie-
toa.
Laser-tunnistimet
Kamera
Etutunnistin
1
2
VAROITUS
n Etutunnistin
Etutunnistin käyttää lasereita havaitakseen autosi edessä olevat ajoneuvot.
Etutunnistin on luokiteltu luokan 1M lasertuotteeksi standardin IEC 60825-1
mukaisesti. Normaaleissa olosuhteissa laserit eivät ole haitallisia paljaalle
silmälle. On kuitenkin tärkeää huomioida seuraavat varotoimenpiteet.
Muuten seurauksena saattaa olla näköaistin menettäminen tai vakava
näkövamma.
l Välttääksesi vaarallisen altistumisen säteilylle, älä koskaan yritä purkaa
etutunnistinta (esim. poistaa linssejä). Purettuna etutunnistin on luokiteltu
luokan 3B lasertuotteeksi standardin IEC 60825-1 mukaisesti. Luokan 3B
laserit ovat vaarallisia ja aiheuttavat silmävamman riskin suorassa altistu-
misessa.
OM52C96FI.book Page 227 Thursday, February 22, 2018 9:13 AM

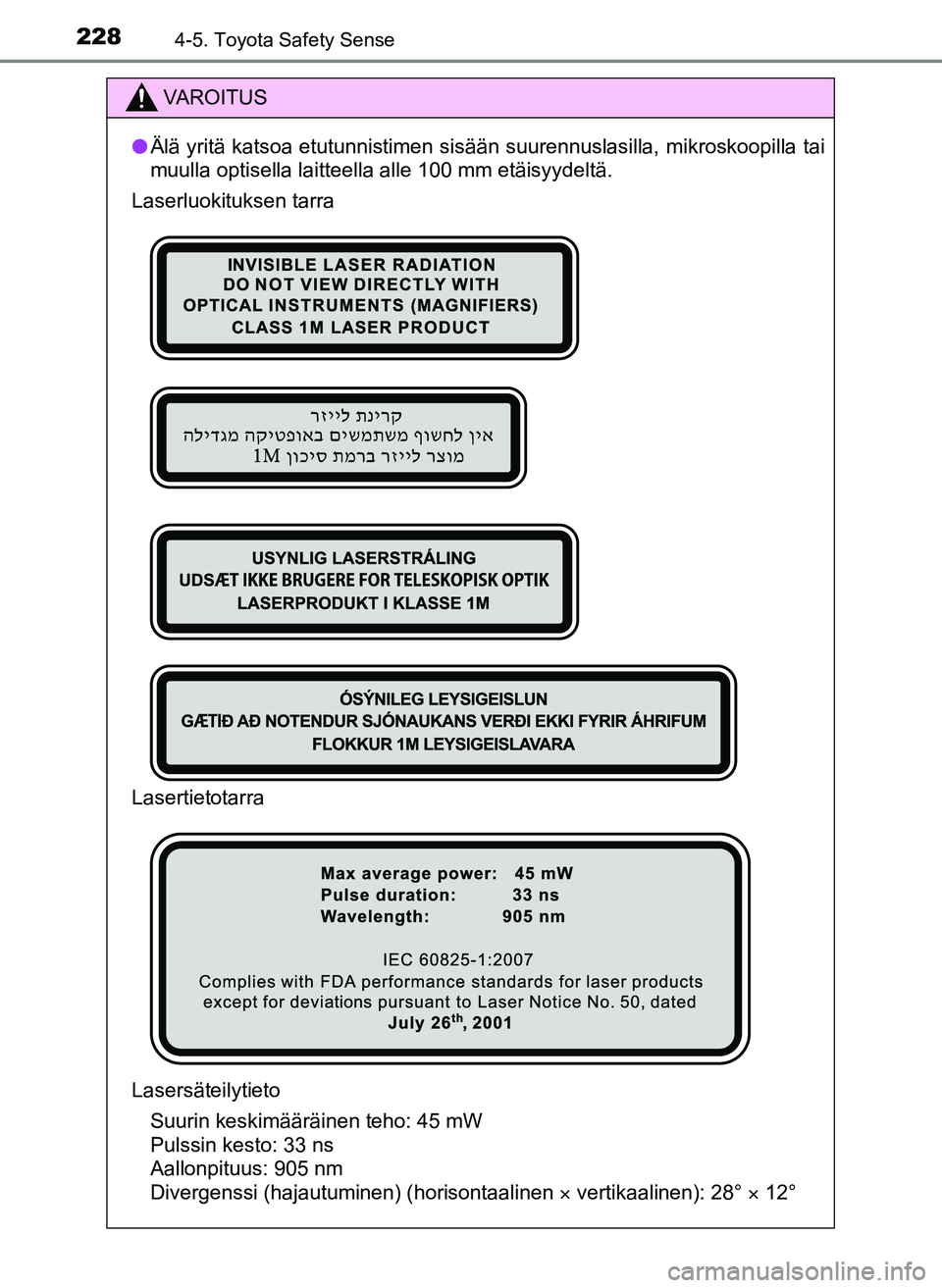

2284-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96FI
VAROITUS
l Älä yritä katsoa etutunnistimen sisään suurennuslasilla, \
mikroskoopilla tai
muulla optisella laitteella alle 100 mm etäisyydeltä.
Laserluokituksen tarra
Lasertietotarra
Lasersäteilytieto Suurin keskimääräinen teho: 45 mW
Pulssin kesto: 33 ns
Aallonpituus: 905 nm
Divergenssi (hajautuminen) (horisontaalinen  vertikaalinen): 28°  12°
OM52C96FI.book Page 228 Thursday, February 22, 2018 9:13 AM

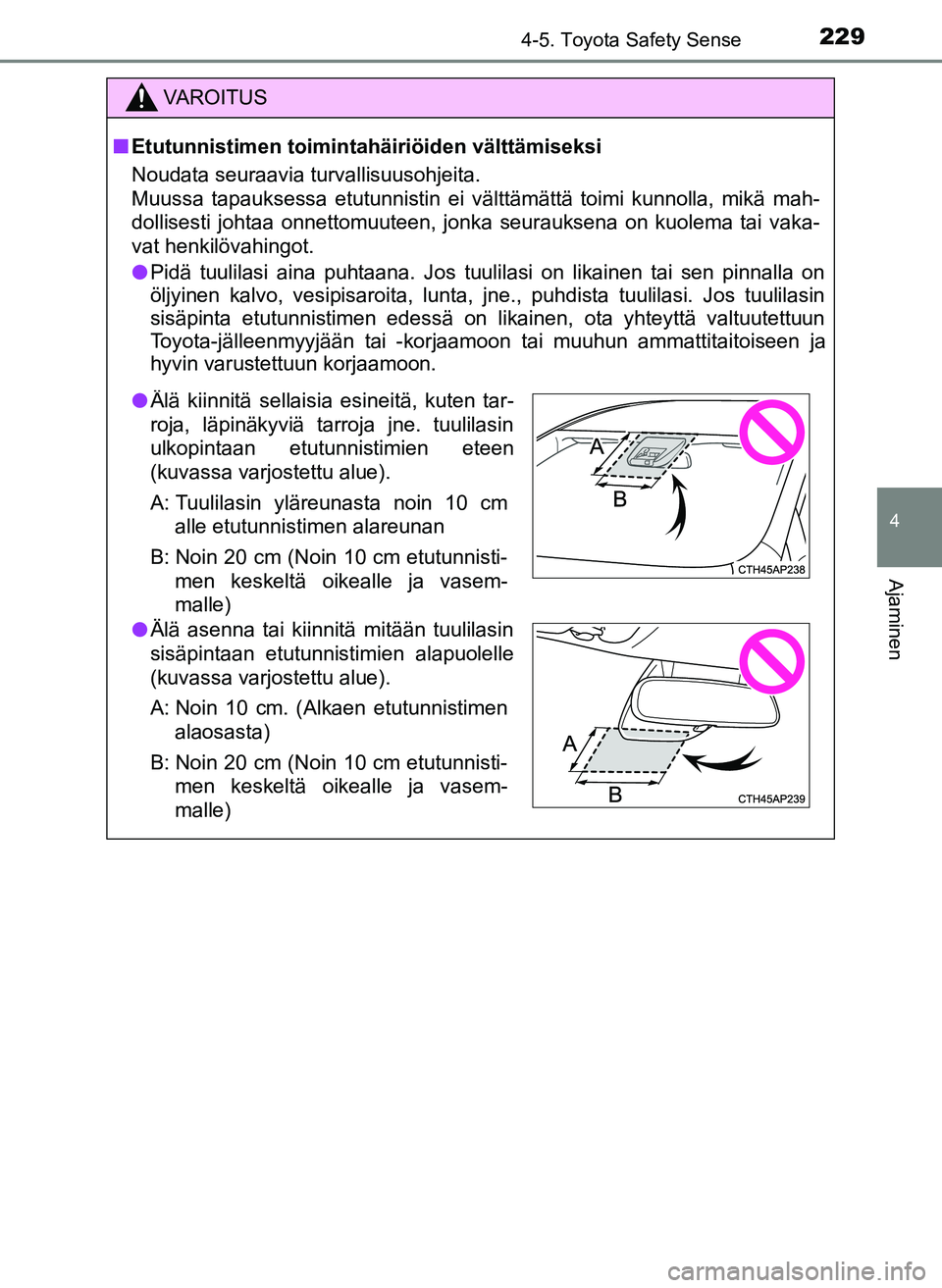

2294-5. Toyota Safety Sense
4
Ajaminen
YARIS_HV_OM_Europe_OM52C96FI
VAROITUS
n Etutunnistimen toimintahäiriöiden välttämiseksi
Noudata seuraavia turvallisuusohjeita.
Muussa tapauksessa etutunnistin ei välttämättä toimi kunnolla, mikä mah-
dollisesti johtaa onnettomuuteen, jonka seurauksena on kuolema tai vaka-
vat henkilövahingot.
l Pidä tuulilasi aina puhtaana. Jos tuulilasi on likainen tai sen pinnalla on
öljyinen kalvo, vesipisaroita, lunta, jne., puhdista tuulilasi. Jos tuulilasin
sisäpinta etutunnistimen edessä on likainen, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
lÄlä kiinnitä sellaisia esineitä, kuten tar-
roja, läpinäkyviä tarroja jne. tuulilasin
ulkopintaan etutunnistimien eteen
(kuvassa varjostettu alue).
A: Tuulilasin yläreunasta noin 10 cm
alle etutunnistimen alareunan
B: Noin 20 cm (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasem-
malle)
l Älä asenna tai kiinnitä mitään tuulilasin
sisäpintaan etutunnistimien alapuolelle
(kuvassa varjostettu alue).
A: Noin 10 cm. (Alkaen etutunnistimen
alaosasta)
B: Noin 20 cm (Noin 10 cm etutunnisti- men keskeltä oikealle ja vasem-
malle)
OM52C96FI.book Page 229 Thursday, February 22, 2018 9:13 AM

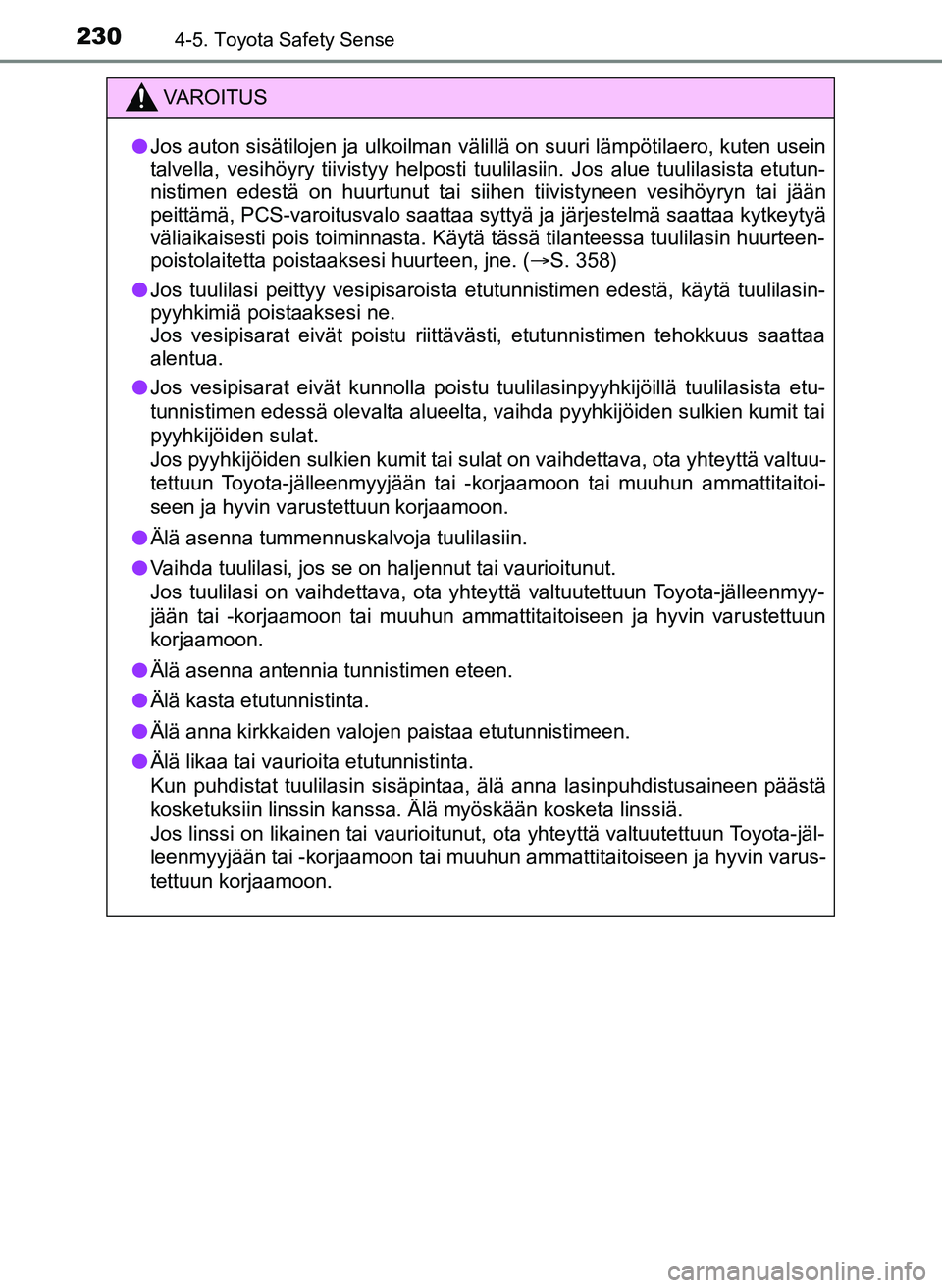

2304-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96FI
VAROITUS
l Jos auton sisätilojen ja ulkoilman välillä on suuri lämpötilaero, kuten usein
talvella, vesihöyry tiivistyy helposti tuulilasiin. Jos alue tuulilasista etutun-
nistimen edestä on huurtunut tai siihen tiivistyneen vesihöyryn tai jään
peittämä, PCS-varoitusvalo saattaa syttyä ja järjestelmä saattaa kytkeytyä
väliaikaisesti pois toiminnasta. Käytä tässä tilanteessa \
tuulilasin huurteen-
poistolaitetta poistaaksesi huurteen, jne. ( S. 358)
l Jos tuulilasi peittyy vesipisaroista etutunnistimen edestä, käytä tuulilasin-
pyyhkimiä poistaaksesi ne.
Jos vesipisarat eivät poistu riittävästi, etutunnistimen tehokkuus saatta\
a
alentua.
l Jos vesipisarat eivät kunnolla poistu tuulilasinpyyhkijöillä tuulilasista etu-
tunnistimen edessä olevalta alueelta, vaihda pyyhkijöiden sulkien kumit tai
pyyhkijöiden sulat.
Jos pyyhkijöiden sulkien kumit tai sulat on vaihdettava, ota yhteyttä valtuu-
tettuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoi-
seen ja hyvin varustettuun korjaamoon.
l Älä asenna tummennuskalvoja tuulilasiin.
l Vaihda tuulilasi, jos se on haljennut tai vaurioitunut.
Jos tuulilasi on vaihdettava, ota yhteyttä valtuutettuun Toyota-jälleenmyy-
jään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun
korjaamoon.
l Älä asenna antennia tunnistimen eteen.
l Älä kasta etutunnistinta.
l Älä anna kirkkaiden valojen paistaa etutunnistimeen.
l Älä likaa tai vaurioita etutunnistinta.
Kun puhdistat tuulilasin sisäpintaa, älä anna lasinpuhdistusaineen päästä
kosketuksiin linssin kanssa. Älä myöskään kosketa linssiä.
Jos linssi on likainen tai vaurioitunut, ota yhteyttä valtuutettuun Toyota-jäl-
leenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja hyvin varus-
tettuun korjaamoon.
OM52C96FI.book Page 230 Thursday, February 22, 2018 9:13 AM

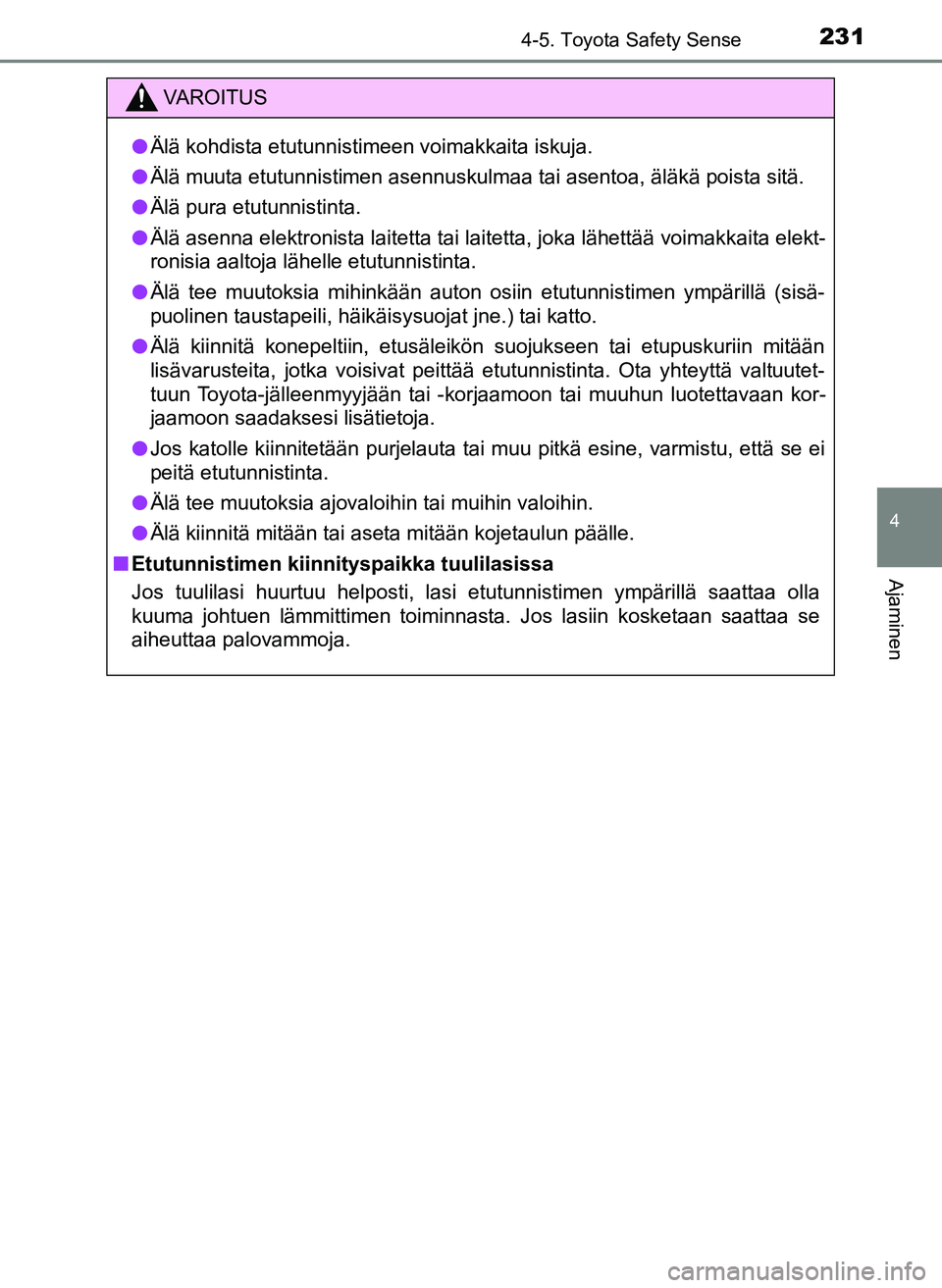

2314-5. Toyota Safety Sense
4
Ajaminen
YARIS_HV_OM_Europe_OM52C96FI
VAROITUS
l Älä kohdista etutunnistimeen voimakkaita iskuja.
l Älä muuta etutunnistimen asennuskulmaa tai asentoa, äläkä poista sitä.
l Älä pura etutunnistinta.
l Älä asenna elektronista laitetta tai laitetta, joka lähettää voimakkaita elekt-
ronisia aaltoja lähelle etutunnistinta.
l Älä tee muutoksia mihinkään auton osiin etutunnistimen ympärillä (sisä-
puolinen taustapeili, häikäisysuojat jne.) tai katto.
l Älä kiinnitä konepeltiin, etusäleikön suojukseen tai etupuskuriin mitään
lisävarusteita, jotka voisivat peittää etutunnistinta. Ota yhteyttä valtuutet-
tuun Toyota-jälleenmyyjään tai -korjaamoon tai muuhun luotettavaan kor-
jaamoon saadaksesi lisätietoja.
l Jos katolle kiinnitetään purjelauta tai muu pitkä esine, varmistu, että se ei
peitä etutunnistinta.
l Älä tee muutoksia ajovaloihin tai muihin valoihin.
l Älä kiinnitä mitään tai aseta mitään kojetaulun päälle.
n Etutunnistimen kiinnityspaikka tuulilasissa
Jos tuulilasi huurtuu helposti, lasi etutunnistimen ympärillä saattaa olla
kuuma johtuen lämmittimen toiminnasta. Jos lasiin kosketaan saattaa se
aiheuttaa palovammoja.
OM52C96FI.book Page 231 Thursday, February 22, 2018 9:13 AM

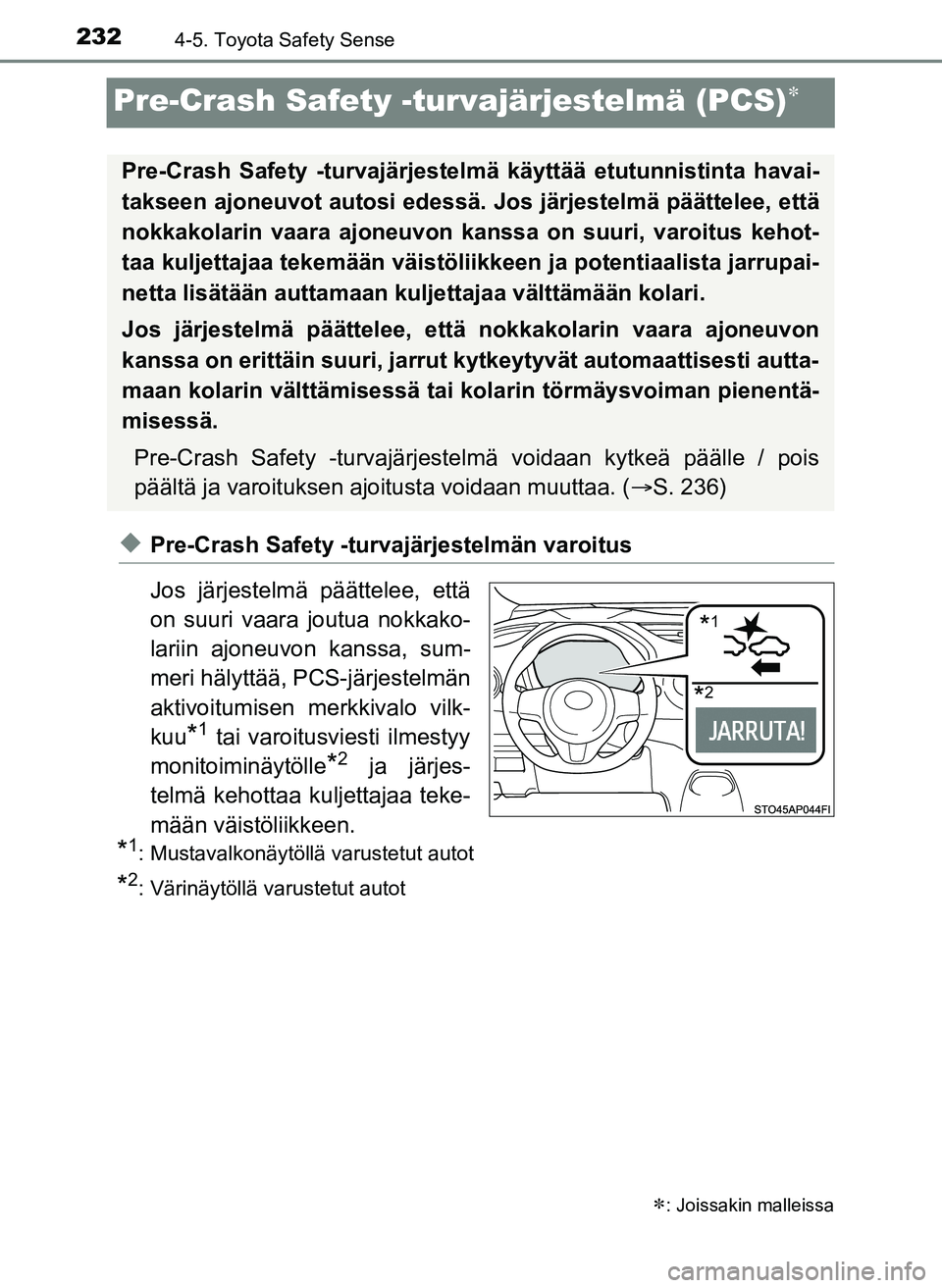

2324-5. Toyota Safety Sense
YARIS_HV_OM_Europe_OM52C96FI
Pre-Crash Safety -turvajärjestelmä (PCS)
uPre-Crash Safety -turvajärjestelmän varoitus
Jos järjestelmä päättelee, että
on suuri vaara joutua nokkako-
lariin ajoneuvon kanssa, sum-
meri hälyttää, PCS-järjestelmän
aktivoitumisen merkkivalo vilk-
kuu
*1 tai varoitusviesti ilmestyy
monitoiminäytölle
*2 ja järjes-
telmä kehottaa kuljettajaa teke-
mään väistöliikkeen.
*1: Mustavalkonäytöllä varustetut autot
*2: Värinäytöllä varustetut autot
: Joissakin malleissa
Pre-Crash Safety -turvajärjestelmä käyttää etutunnistinta havai-
takseen ajoneuvot autosi edessä. Jos järjestelmä päättelee, että
nokkakolarin vaara ajoneuvon kanssa on suuri, varoitus kehot-
taa kuljettajaa tekemään väistölii kkeen ja potentiaalista jarrupai-
netta lisätään auttamaan kuljettajaa välttämään kolari.
Jos järjestelmä päättelee, että nokkakolarin vaara ajoneuvon
kanssa on erittäin suuri, jarrut kytkeytyvät automaattisesti autta-
maan kolarin välttämisessä tai ko larin törmäysvoiman pienentä-
misessä.
Pre-Crash Safety -turvajärjeste lmä voidaan kytkeä päälle / pois
päältä ja varoituksen ajoitusta voidaan muuttaa. ( S. 236)
*1
*2
OM52C96FI.book Page 232 Thursday, February 22, 2018 9:13 AM
