2018 TOYOTA YARIS HATCHBACK Omistajan Käsikirja (in Finnish)

4497-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52C96FIn

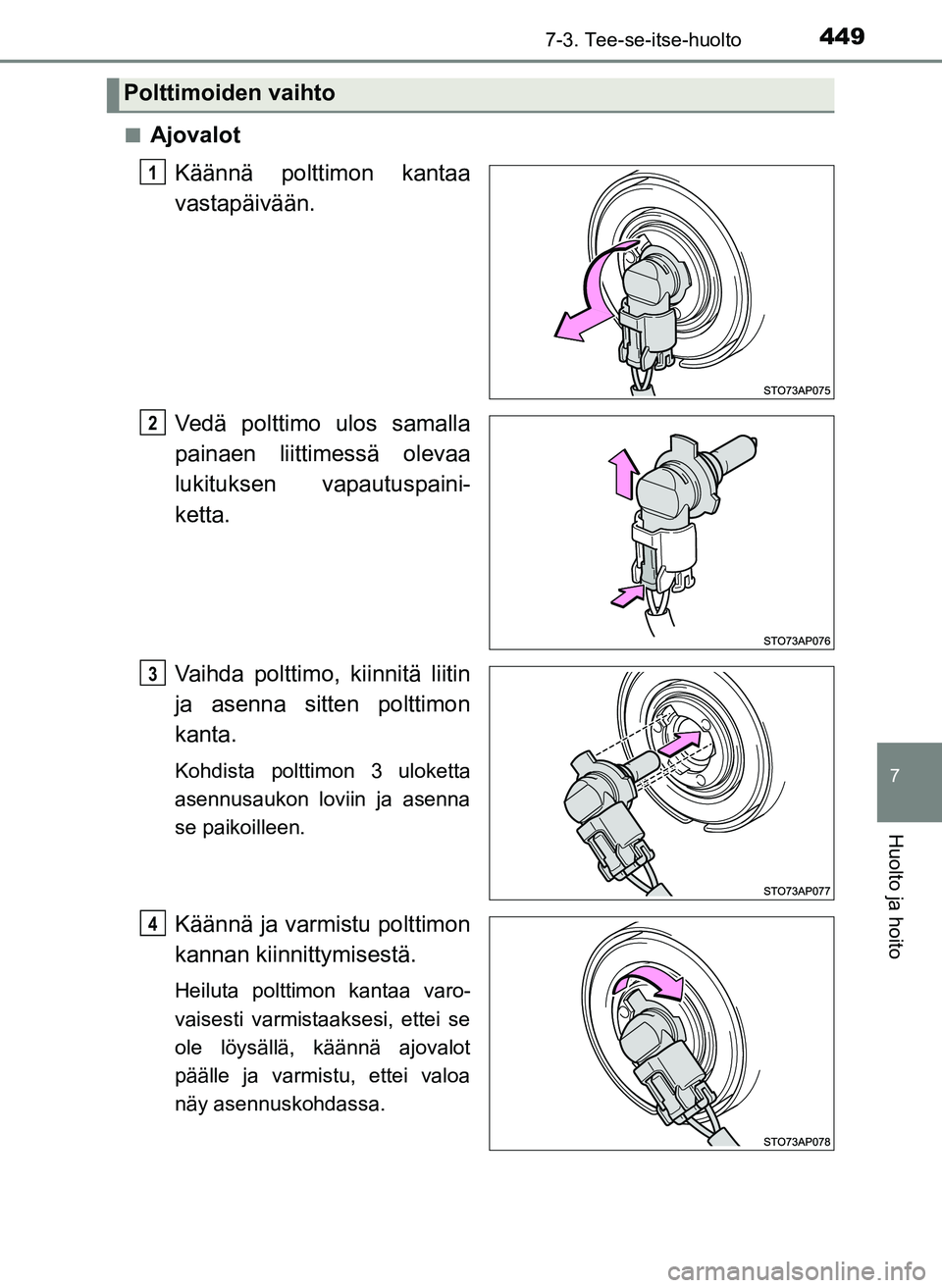

Ajovalot
Käännä polttimon kantaa
vastapäivään.
Vedä polttimo ulos samalla
painaen liittimessä olevaa
lukituksen vapautuspaini-
ketta.
Vaihda polttimo, kiinnitä liitin
ja asenna sitten polttimon
kanta.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä, käännä ajovalot
päälle ja varmistu, ettei valoa
näy asennuskohdassa.
Polttimoiden vaihto
1
2
3
14
OM52C96FI.book Page 449 Thursday, February 22, 2018 9:13 AM

4507-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52C96FIn

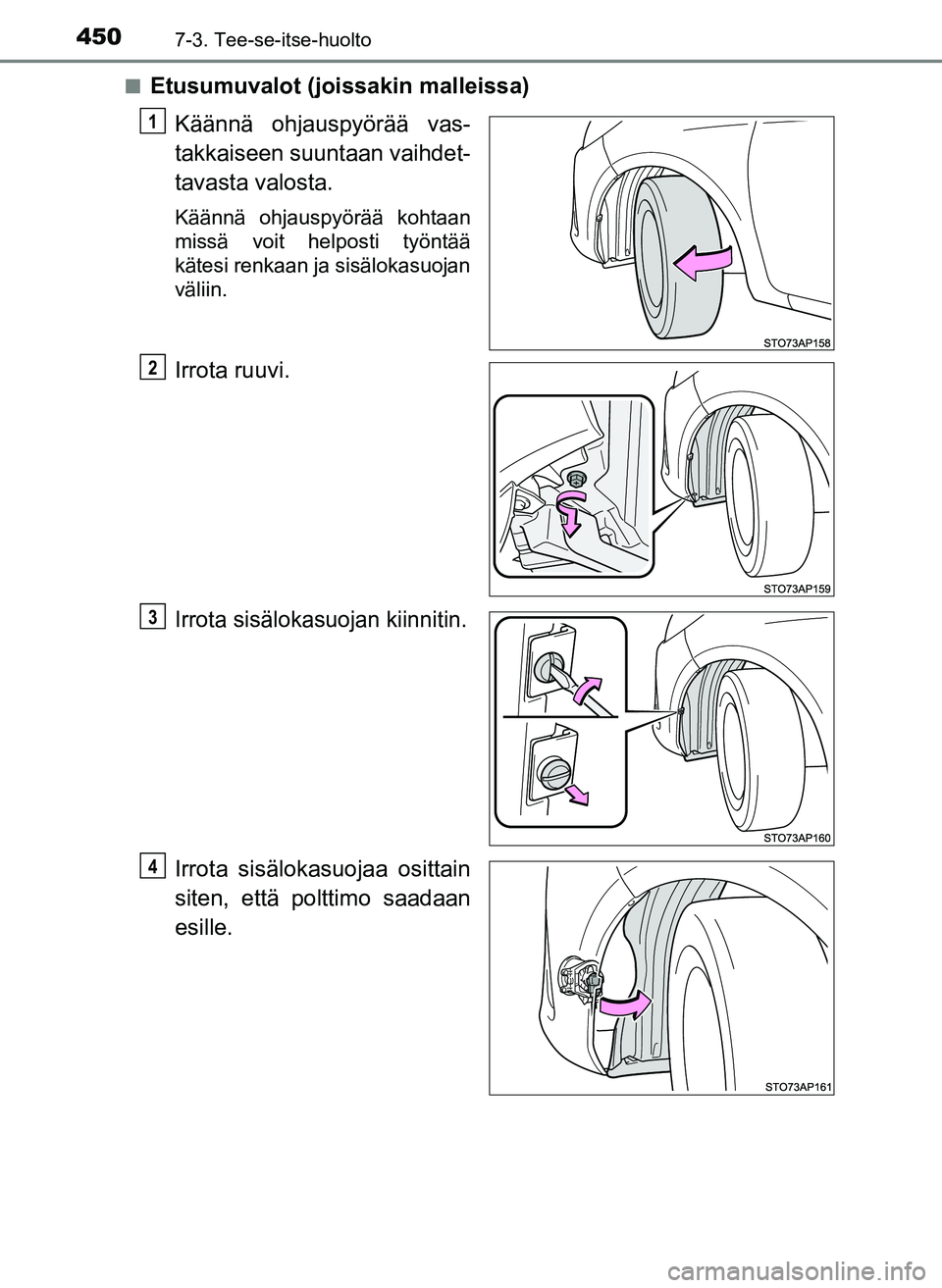

Etusumuvalot (joissakin malleissa)
Käännä ohjauspyörää vas-
takkaiseen suuntaan vaihdet-
tavasta valosta.
Käännä ohjauspyörää kohtaan
missä voit helposti työntää
kätesi renkaan ja sisälokasuojan
väliin.
Irrota ruuvi.
Irrota sisälokasuojan kiinnitin.
Irrota sisälokasuojaa osittain
siten, että polttimo saadaan
esille.
1
2
3
4
OM52C96FI.book Page 450 Thursday, February 22, 2018 9:13 AM

4517-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52C96FI

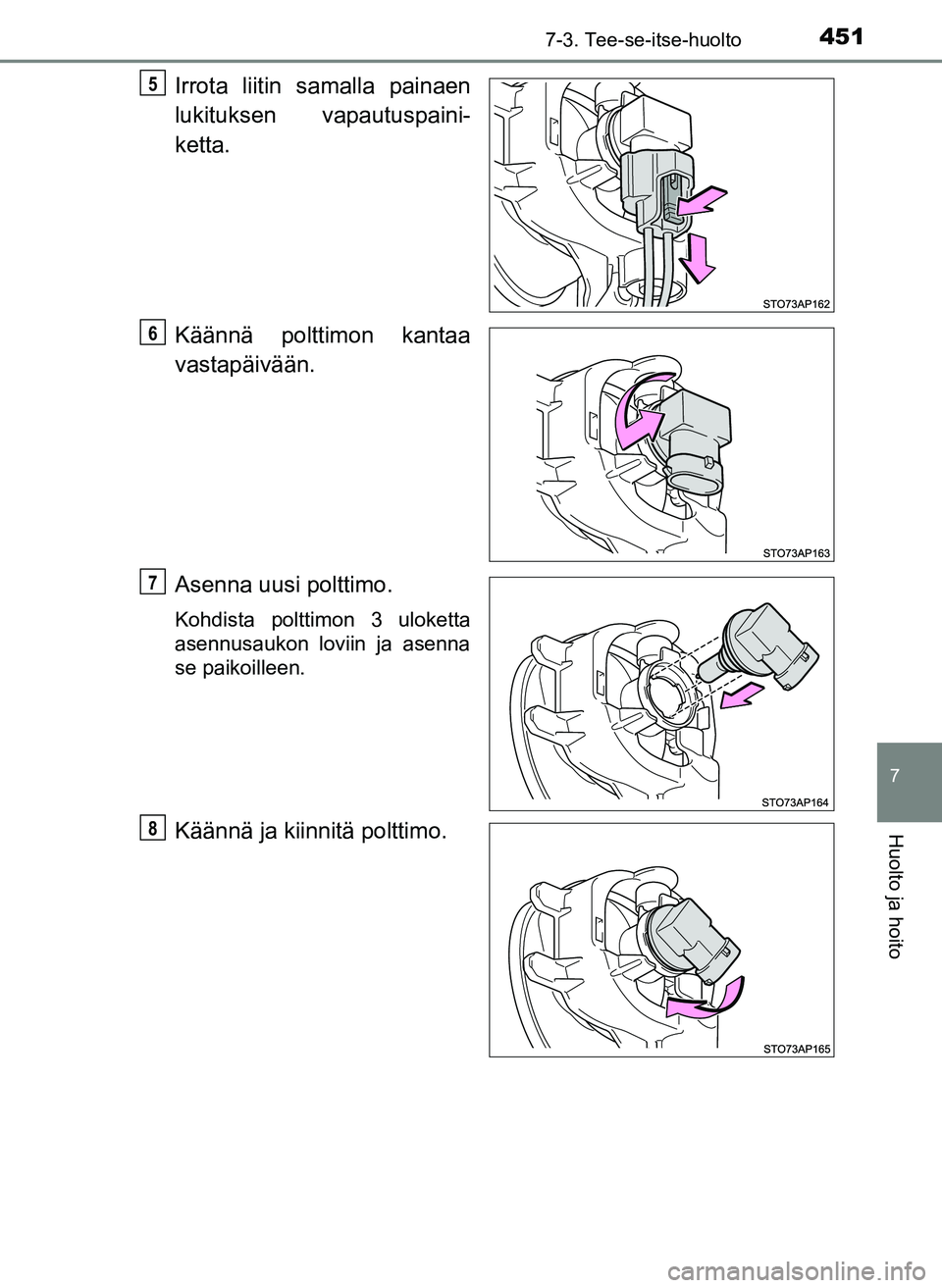

Irrota liitin samalla painaen
lukituksen vapautuspaini-
ketta.
Käännä polttimon kantaa
vastapäivään.
Asenna uusi polttimo.
Kohdista polttimon 3 uloketta
asennusaukon loviin ja asenna
se paikoilleen.
Käännä ja kiinnitä polttimo.
5
6
7
8
OM52C96FI.book Page 451 Thursday, February 22, 2018 9:13 AM

4527-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52C96FI

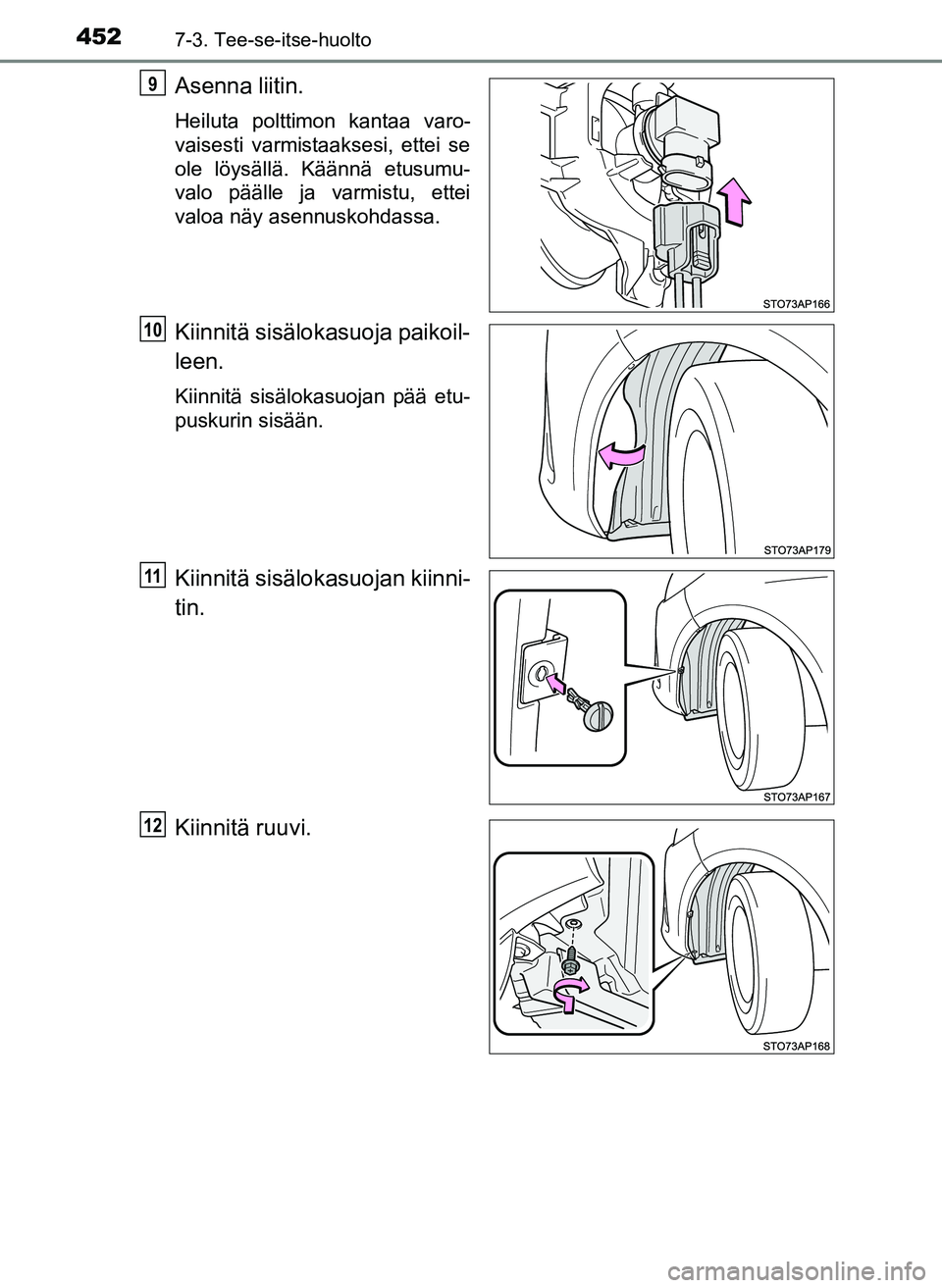

Asenna liitin.
Heiluta polttimon kantaa varo-
vaisesti varmistaaksesi, ettei se
ole löysällä. Käännä etusumu-
valo päälle ja varmistu, ettei
valoa näy asennuskohdassa.
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä sisälokasuojan kiinni-
tin.
Kiinnitä ruuvi.
9
10
11
12
OM52C96FI.book Page 452 Thursday, February 22, 2018 9:13 AM

4537-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52C96FIn

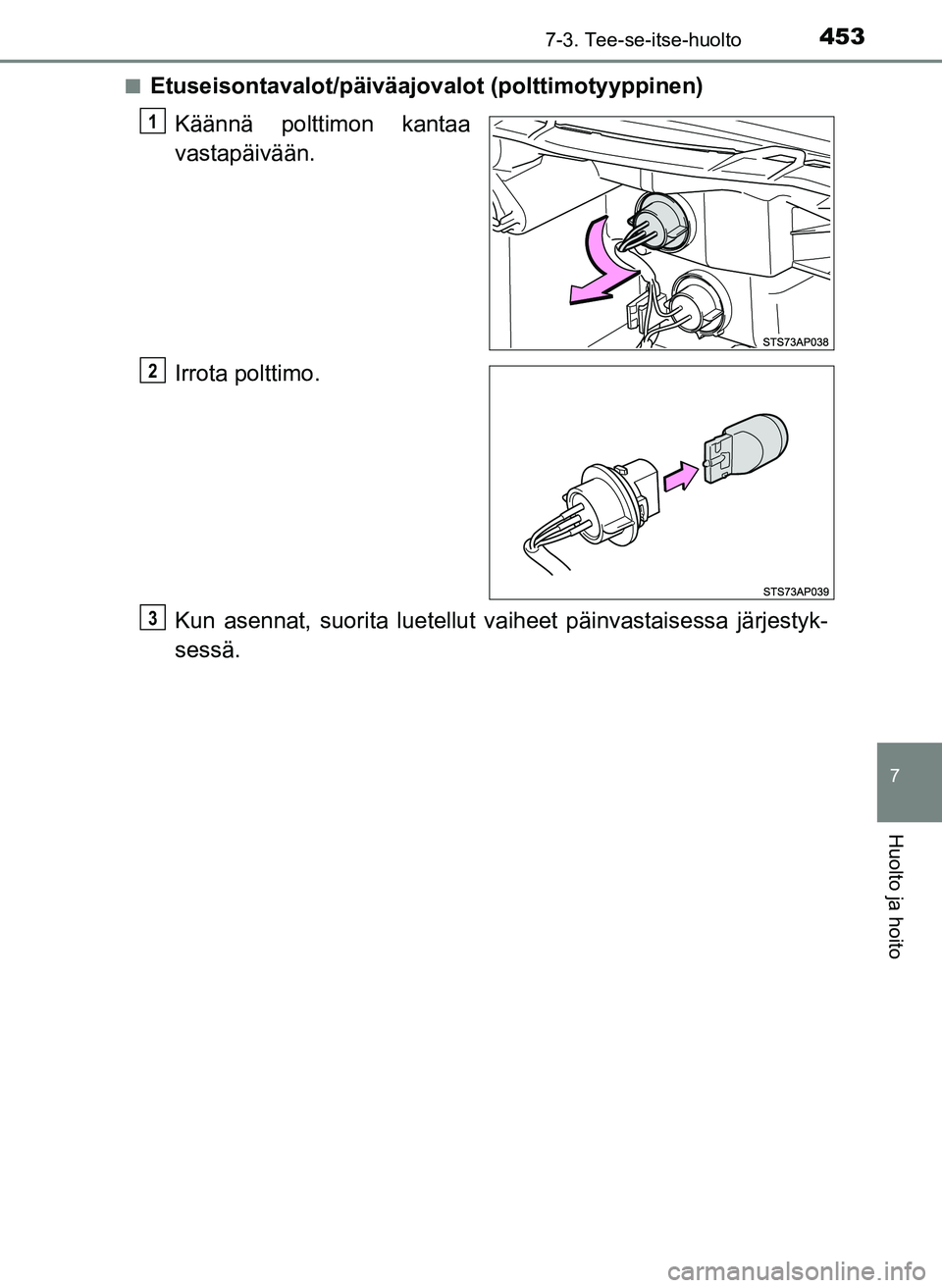

Etuseisontavalot/päiväajovalot (polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM52C96FI.book Page 453 Thursday, February 22, 2018 9:13 AM

4547-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52C96FIn

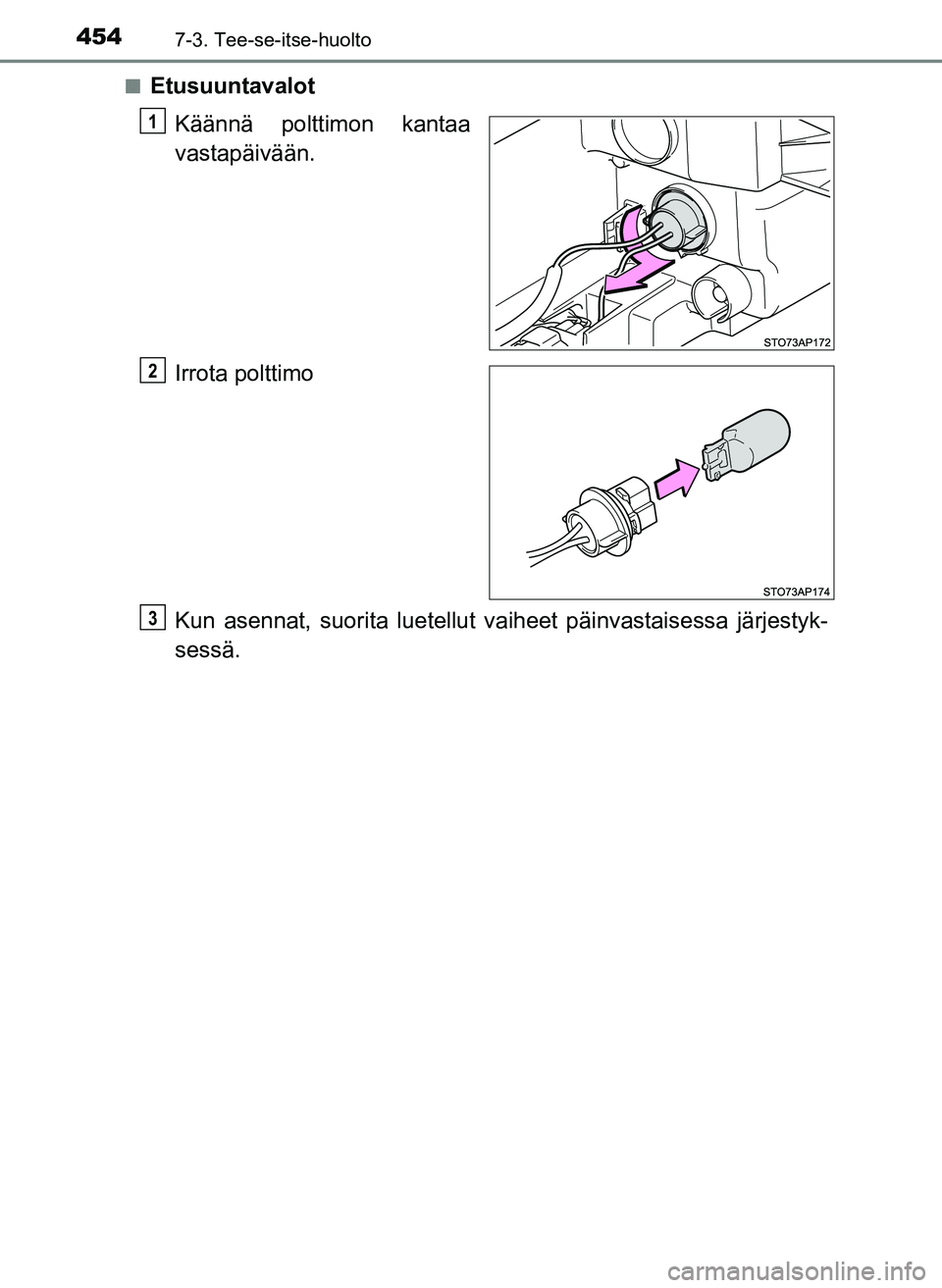

Etusuuntavalot
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut va iheet päinvastaisessa järjestyk-
sessä.
1
2
3
OM52C96FI.book Page 454 Thursday, February 22, 2018 9:13 AM

4557-3. Tee-se-itse-huolto
7
Huolto ja hoito
YARIS_HV_OM_Europe_OM52C96FIn

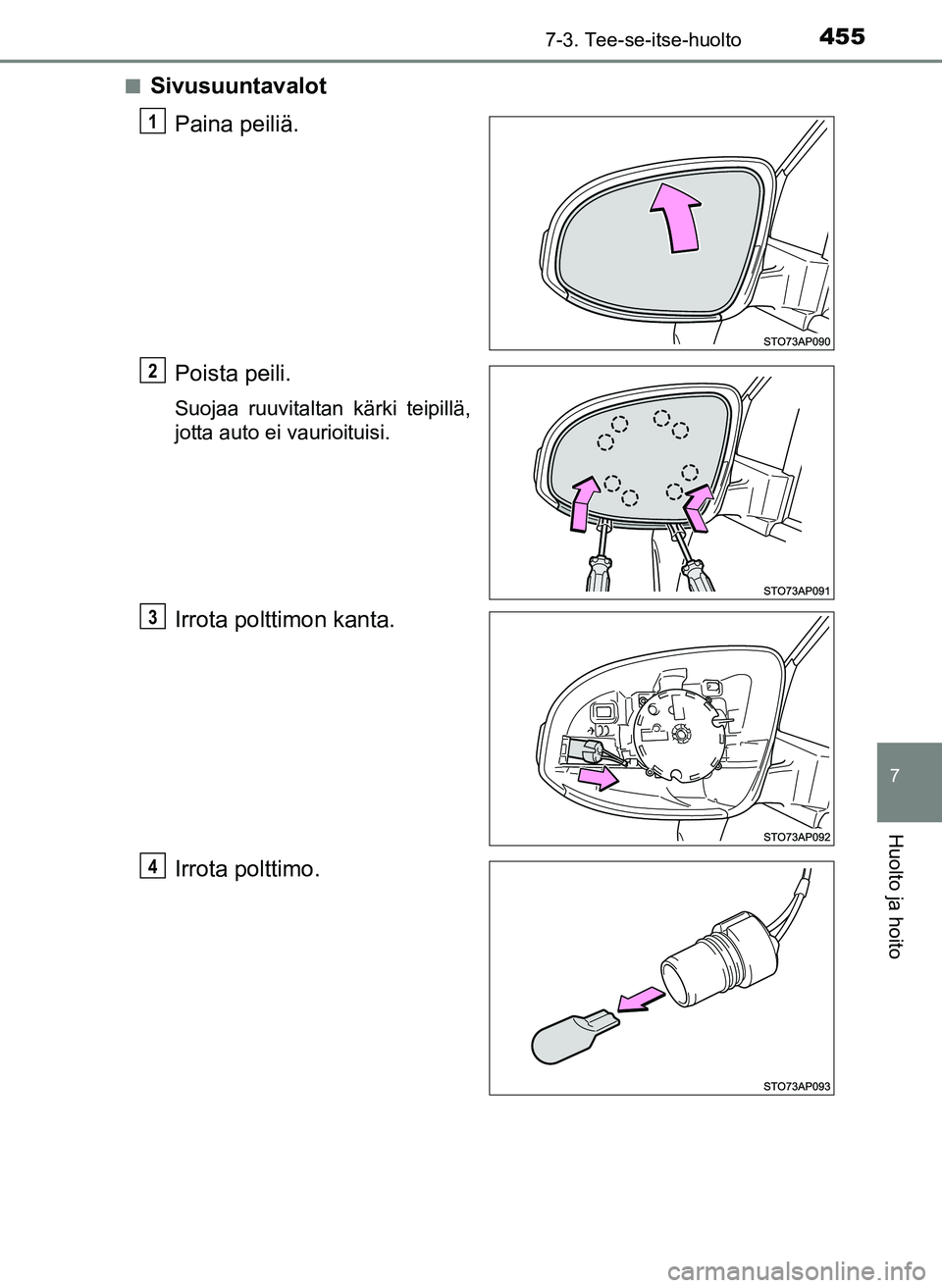

Sivusuuntavalot
Paina peiliä.
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
1
2
3
4
OM52C96FI.book Page 455 Thursday, February 22, 2018 9:13 AM

4567-3. Tee-se-itse-huolto
YARIS_HV_OM_Europe_OM52C96FI

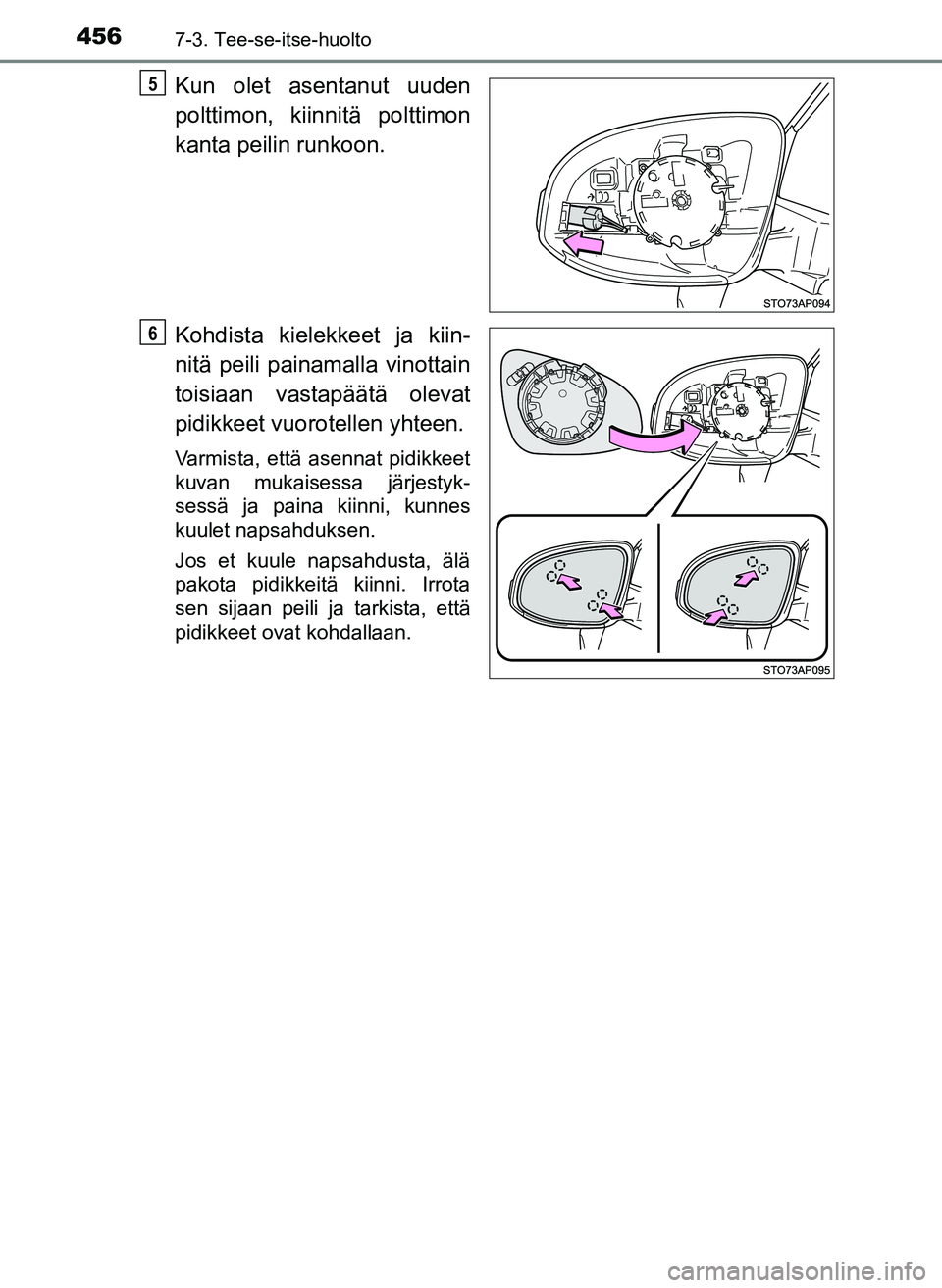

Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
Kohdista kielekkeet ja kiin-
nitä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestyk-
sessä ja paina kiinni, kunnes
kuulet napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
5
6
