2018 TOYOTA YARIS HATCHBACK Omistajan Käsikirja (in Finnish)

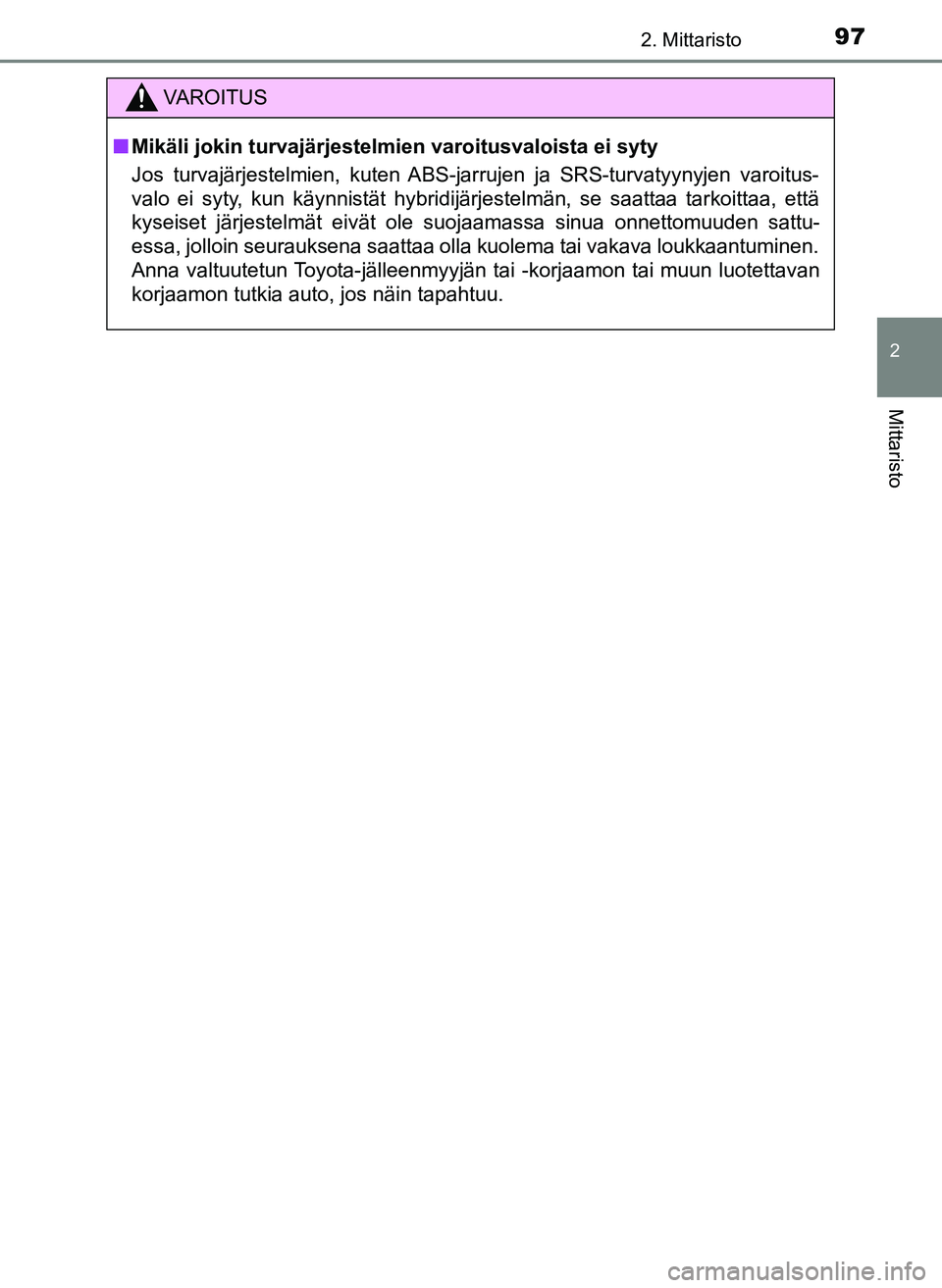

972. Mittaristo
2
Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
VAROITUS
n Mikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarr ujen ja SRS-turvatyynyjen varoitus-
valo ei syty, kun käynnistät hybridijär jestelmän, se saattaa tarkoittaa, että
kyseiset järjestelmät eivät ole suojaamassa sinua onnettomuuden sattu-
essa, jolloin seurauksena saattaa olla kuolema tai vakava loukkaantuminen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto, jos näin tapahtuu.
OM52C96FI.book Page 97 Thursday, February 22, 2018 9:13 AM

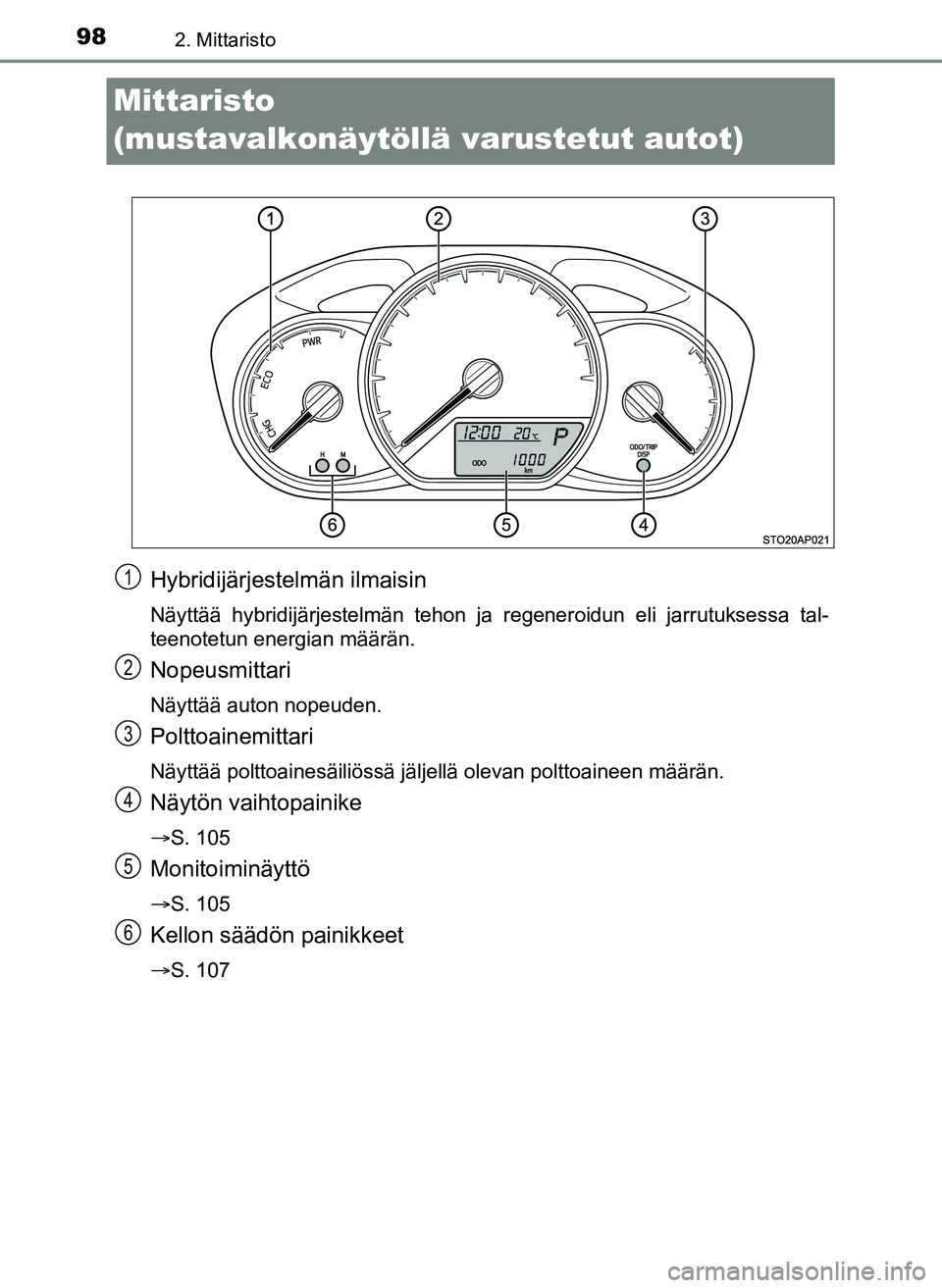

982. Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
Mittaristo
(mustavalkonäytöllä varustetut autot)
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon ja regeneroidun eli jarrutuksessa tal-
teenotetun energian määrän.
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
Näytön vaihtopainike
S. 105
Monitoiminäyttö
S. 105
Kellon säädön painikkeet
S. 107
1
2
3
4
5
6
OM52C96FI.book Page 98 Thursday, February 22, 2018 9:13 AM

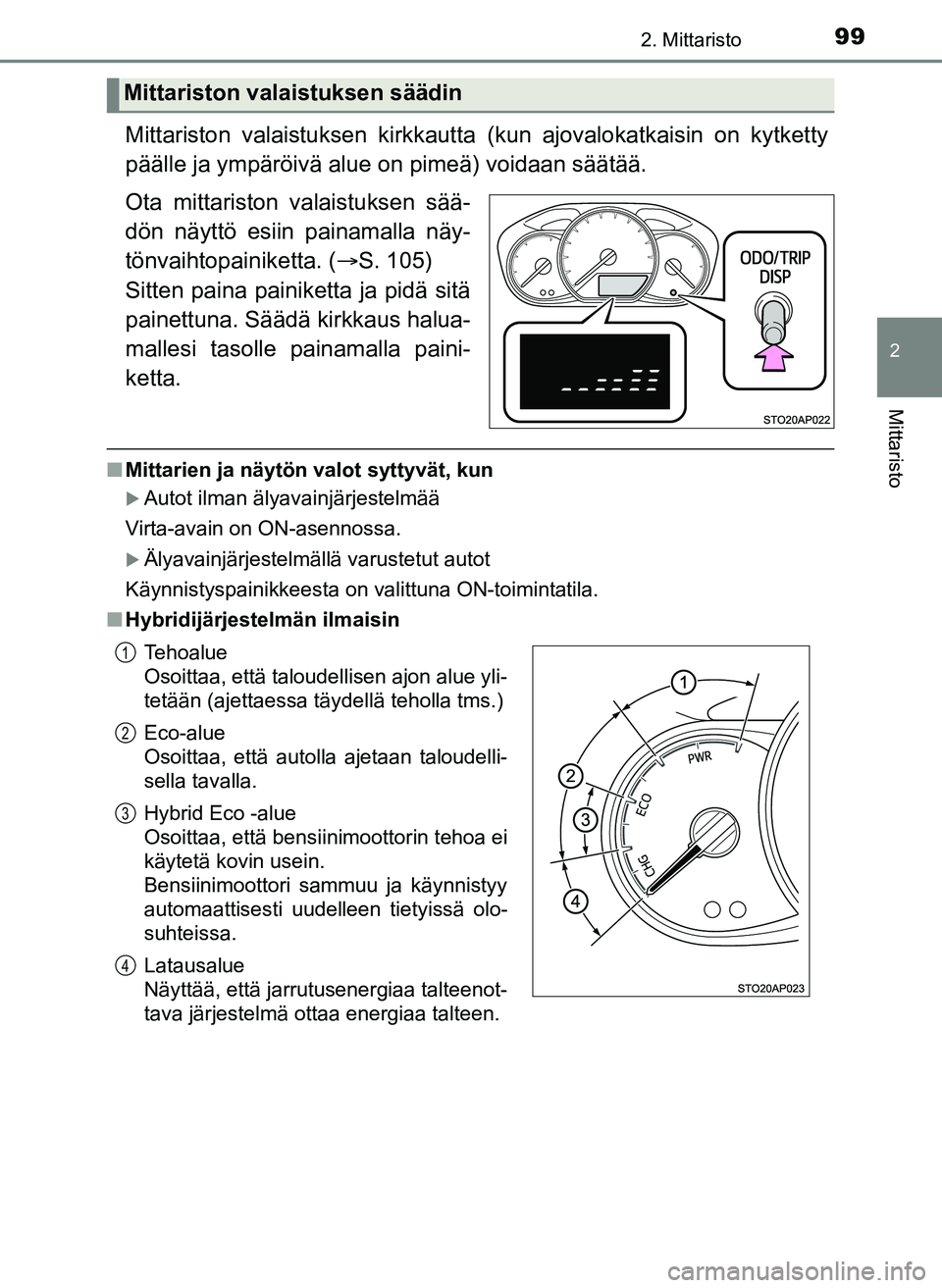

992. Mittaristo
2
Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
Mittariston valaistuksen kirkkautta (kun ajovalokatkaisin on kytketty
päälle ja ympäröivä alue on pimeä) voidaan säätää.
Ota mittariston valaistuksen sää-
dön näyttö esiin painamalla näy-
tönvaihtopai niketta. (S. 105)
Sitten paina painiketta ja pidä sitä
painettuna. Säädä kirkkaus halua-
mallesi tasolle painamalla paini-
ketta.
n Mittarien ja näytön valot syttyvät, kun
Autot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittuna ON-toimintatila.
n Hybridijärjestelmän ilmaisin
Mittariston valaistuksen säädin
Tehoalue
Osoittaa, että taloudellisen ajon alue yli-
tetään (ajettaessa täydellä teholla tms.)
Eco-alue
Osoittaa, että autolla ajetaan taloudelli-
sella tavalla.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
Latausalue
Näyttää, että jarrutusenergiaa talteenot-
tava järjestelmä ottaa energiaa talteen.1
2
3
4
OM52C96FI.book Page 99 Thursday, February 22, 2018 9:13 AM

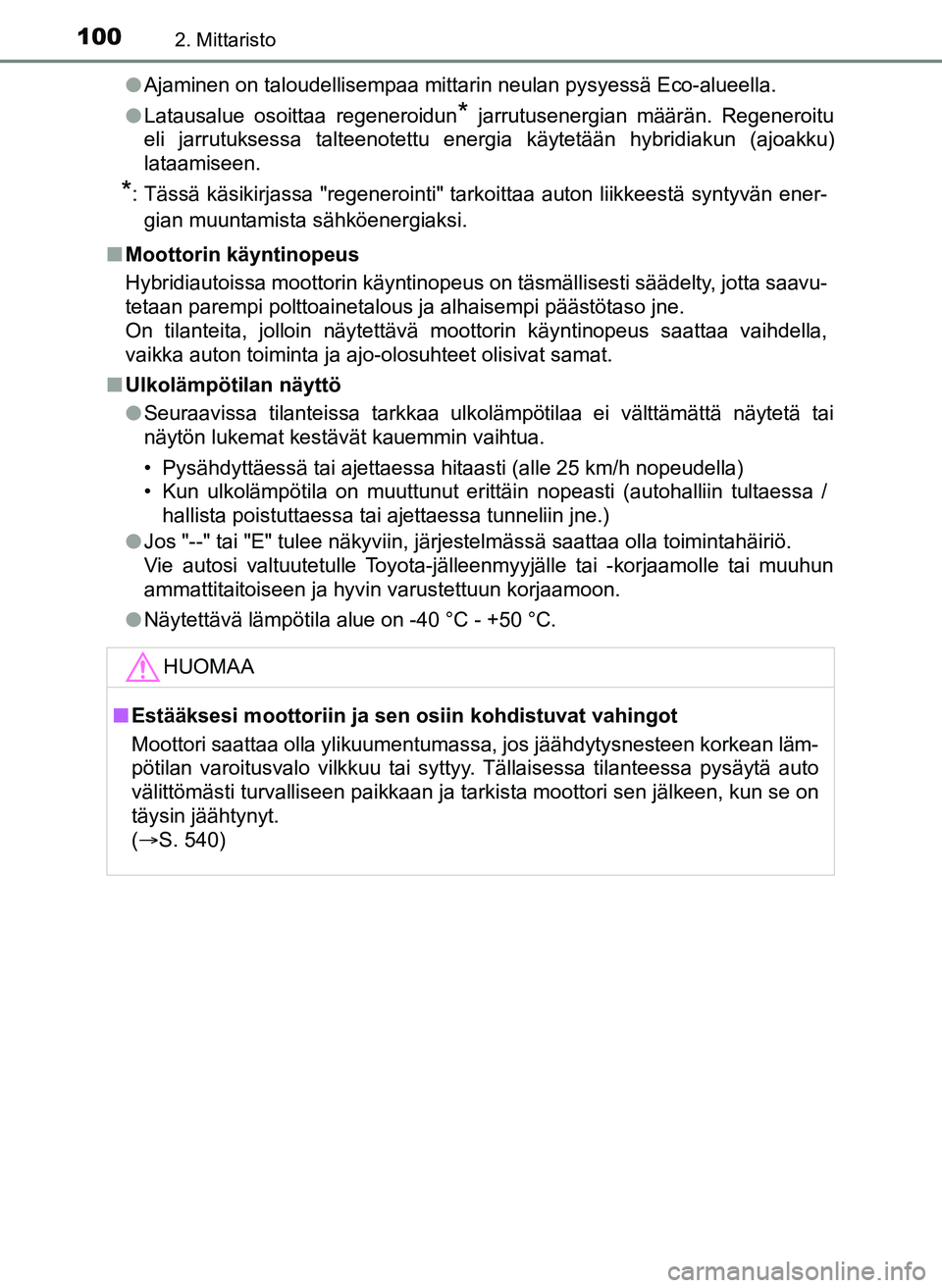

1002. Mittaristo
YARIS_HV_OM_Europe_OM52C96FIl
Ajaminen on taloudellisempaa mittarin neulan pysyessä Eco-alueella.
l Latausalue osoittaa regeneroidun
* jarrutusenergian määrän. Regeneroitu
eli jarrutuksessa talteenotettu energia käytetään hybridiakun (ajoakku)
lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä\
syntyvän ener-
gian muuntamista sähköenergiaksi.
n Moottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeus on täsmällisesti säädelty, jotta saavu-
tetaan parempi polttoainetalous ja alhaisempi päästötaso jne.
On tilanteita, jolloin näytettävä moottorin käyntinopeus saattaa vaihdella,
vaikka auton toiminta ja ajo-olosuhteet olisivat samat.
n Ulkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella)
• Kun ulkolämpötila on muuttunut erittäin nopeasti (autohalliin t\
ultaessa /
hallista poistuttaessa tai ajettaessa tunneliin jne.)
l Jos "--" tai "E" tulee näkyviin, järjestelmässä saattaa olla toimintahäiriö.
Vie autosi valtuutetulle Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Näytettävä lämpötila alue on -40 °C - +50 °C.
HUOMAA
nEstääksesi moottoriin ja sen osiin kohdistuvat vahingot
Moottori saattaa olla ylikuumentumassa, jos jäähdytysnesteen korkean läm-
pötilan varoitusvalo vilkkuu tai syttyy. Tällaisessa tilanteessa pysäytä auto
välittömästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on
täysin jäähtynyt.
(S. 540)
OM52C96FI.book Page 100 Thursday, February 22, 2018 9:13 AM

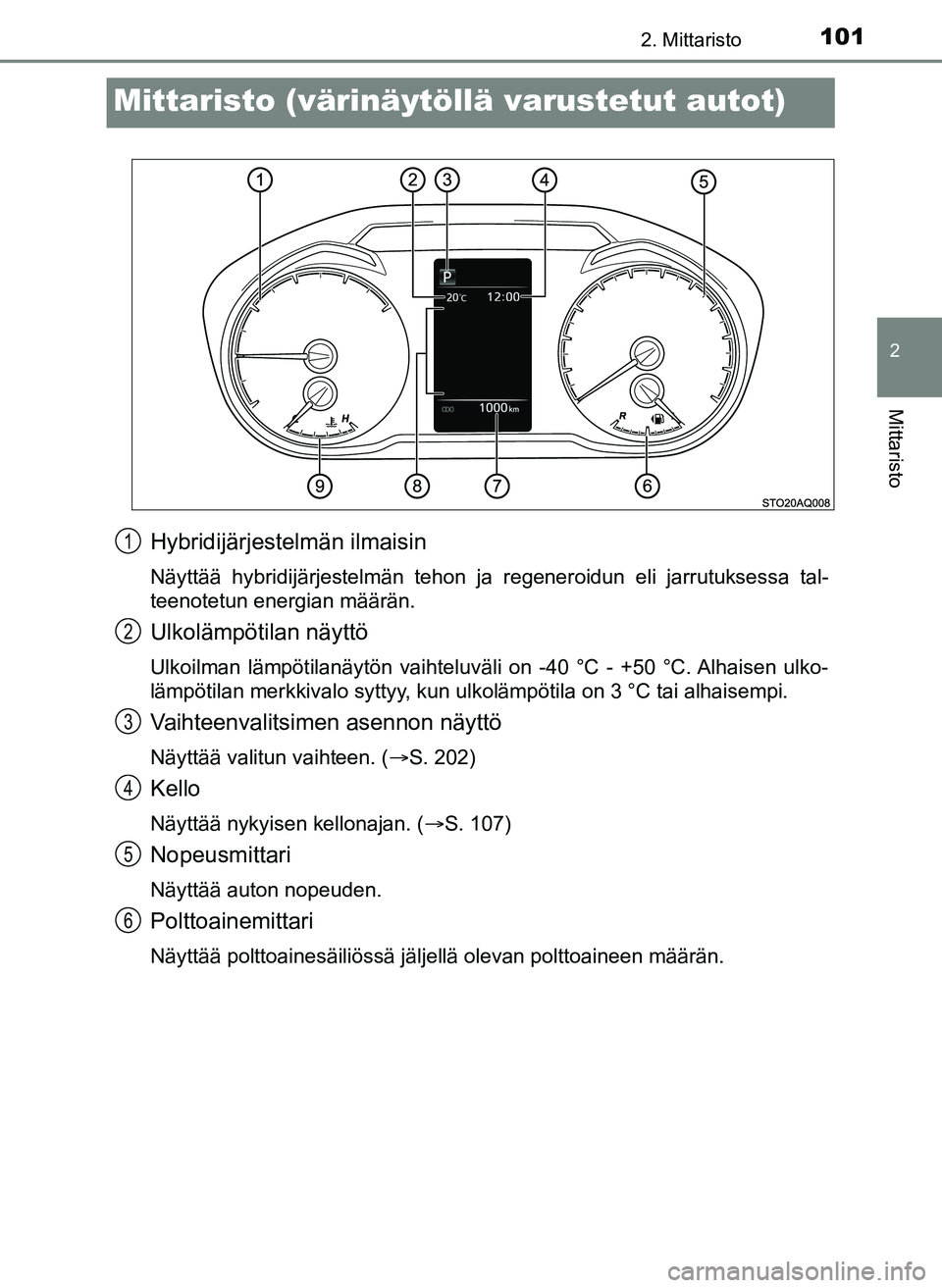

101
2
2. Mittaristo
Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
Mittaristo (värinäytöllä varustetut autot)
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon ja regeneroidun eli jarrutuksessa tal-
teenotetun energian määrän.
Ulkolämpötilan näyttö
Ulkoilman lämpötilanäytön vaihteluväli on -40 °C - +50 °C. Alhaisen ulko-
lämpötilan merkkivalo syttyy, kun ulkolämpötila on 3 °C tai alhaisempi.
Vaihteenvalitsimen asennon näyttö
Näyttää valitun vaihteen. (S. 202)
Kello
Näyttää nykyisen kellonajan. ( S. 107)
Nopeusmittari
Näyttää auton nopeuden.
Polttoainemittari
Näyttää polttoainesäiliössä jäljellä olevan polt\
toaineen määrän.
1
2
3
4
5
6
OM52C96FI.book Page 101 Thursday, February 22, 2018 9:13 AM

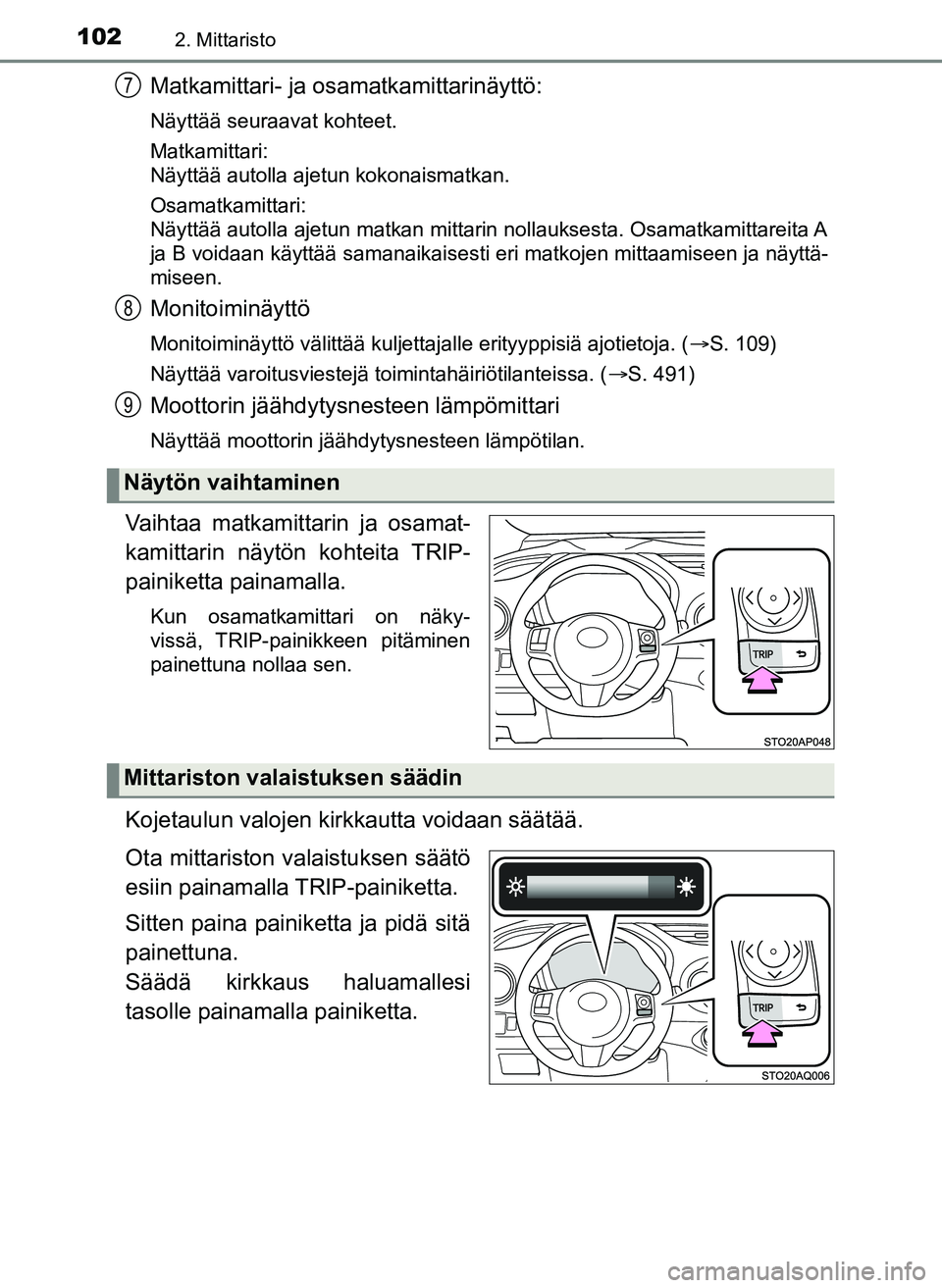

1022. Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
Matkamittari- ja osamatkamittarinäyttö:
Näyttää seuraavat kohteet.
Matkamittari:
Näyttää autolla ajetun kokonaismatkan.
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A
ja B voidaan käyttää samanaikaisesti eri matkojen mittaamiseen ja näyttä-
miseen.
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle erityyppisiä ajotietoja. (S. 109)
Näyttää varoitusviestejä toimintahäiriötilanteissa. (\
S. 491)
Moottorin jäähdytysnesteen lämpömittari
Näyttää moottorin jäähdytysnesteen lämpötilan.
Vaihtaa matkamittarin ja osamat-
kamittarin näytön kohteita TRIP-
painiketta painamalla.
Kun osamatkamittari on näky-
vissä, TRIP-painikkeen pitäminen
painettuna nollaa sen.
Kojetaulun valojen kirkkautta voidaan säätää.
Ota mittariston valaistuksen säätö
esiin painamalla TRIP-painiketta.
Sitten paina painiketta ja pidä sitä
painettuna.
Säädä kirkkaus haluamallesi
tasolle painamalla painiketta.
Näytön vaihtaminen
7
8
9
Mittariston valaistuksen säädin
OM52C96FI.book Page 102 Thursday, February 22, 2018 9:13 AM

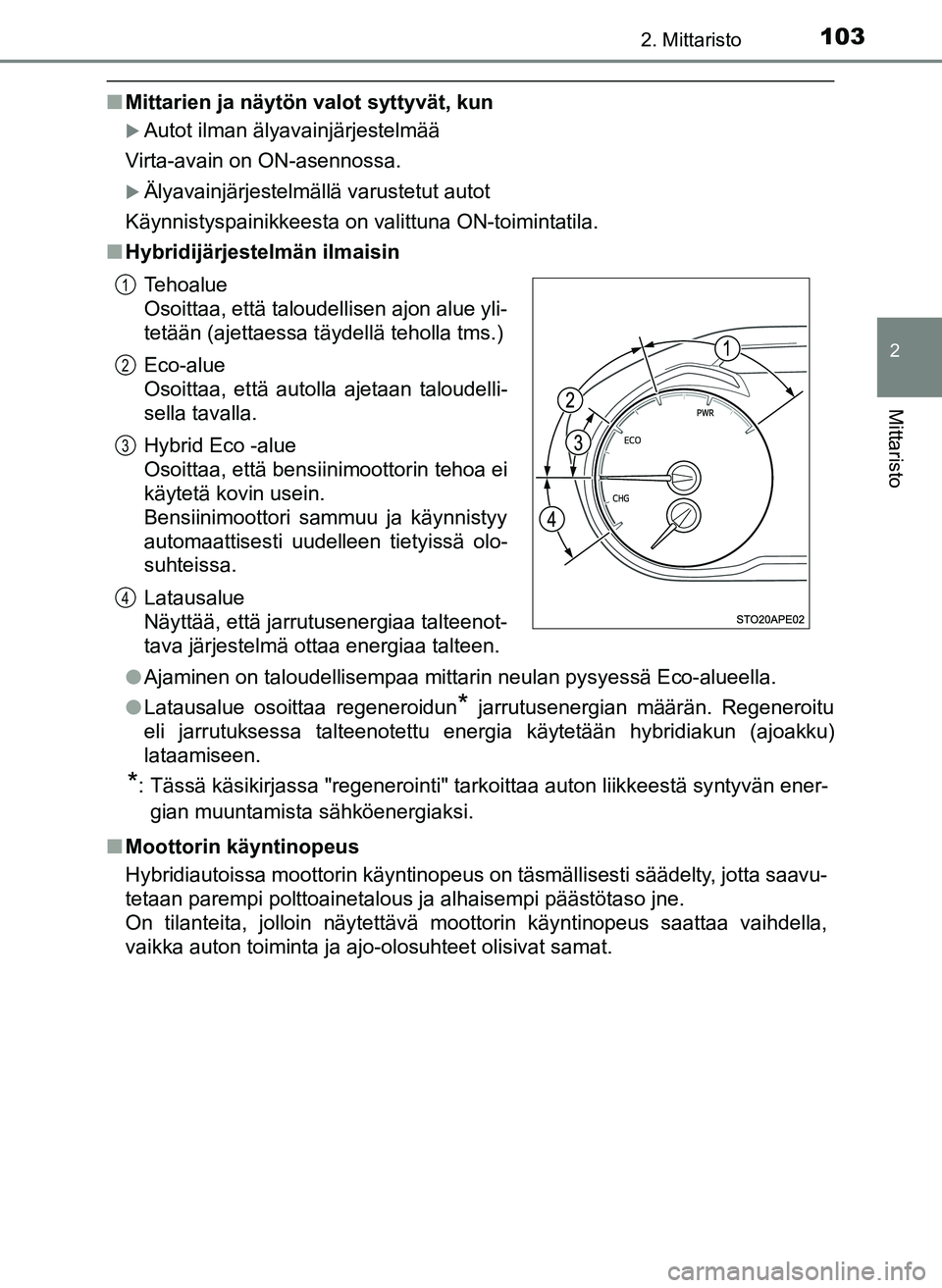

1032. Mittaristo
2
Mittaristo
YARIS_HV_OM_Europe_OM52C96FI
nMittarien ja näytön valot syttyvät, kun
Autot ilman älyavainjärjestelmää
Virta-avain on ON-asennossa.
Älyavainjärjestelmällä varustetut autot
Käynnistyspainikkeesta on valittuna ON-toimintatila.
n Hybridijärjestelmän ilmaisin
lAjaminen on taloudellisempaa mittarin neulan pysyessä Eco-alueella.
l Latausalue osoittaa regeneroidun
* jarrutusenergian määrän. Regeneroitu
eli jarrutuksessa talteenotettu energia käytetään hybridiakun (ajoakku)
lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä syntyvän ener-
gian muuntamista sähköenergiaksi.
n Moottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeus on täsmällisesti säädelty, jotta saavu-
tetaan parempi polttoainetalous ja alhaisempi päästötaso jne.
On tilanteita, jolloin näytettävä moottorin käyntinopeus saattaa vaihdella,
vaikka auton toiminta ja ajo-olosuhteet olisivat samat.Tehoalue
Osoittaa, että taloudellisen ajon alue yli-
tetään (ajettaessa täydellä teholla tms.)
Eco-alue
Osoittaa, että autolla ajetaan taloudelli-
sella tavalla.
Hybrid Eco -alue
Osoittaa, että bensiinimoottorin tehoa ei
käytetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy
automaattisesti uudelleen tietyissä olo-
suhteissa.
Latausalue
Näyttää, että jarrutusenergiaa talteenot-
tava järjestelmä ottaa energiaa talteen.
1
2
3
4
OM52C96FI.book Page 103 Thursday, February 22, 2018 9:13 AM

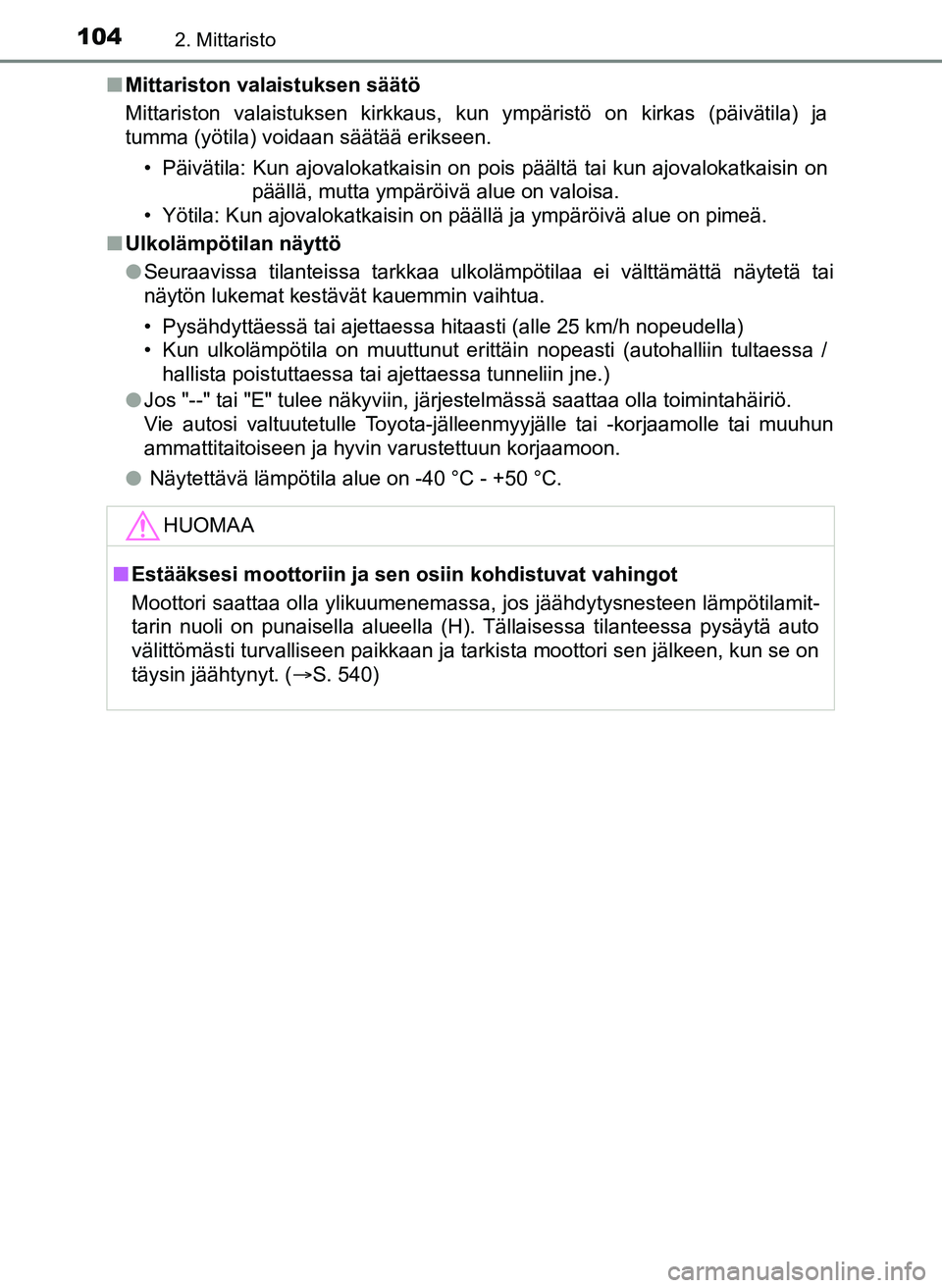

1042. Mittaristo
YARIS_HV_OM_Europe_OM52C96FIn
Mittariston valaistuksen säätö
Mittariston valaistuksen kirkkaus, kun ympäristö on kirkas (päivätila) ja
tumma (yötila) voidaan säätää erikseen.
• Päivätila: Kun ajovalokatkaisin on pois päältä tai kun ajovalokatkaisin on päällä, mutta ympäröivä alue on valoisa.
• Yötila: Kun ajovalokatkaisin on päällä ja ympäröivä alue on pimeä.
n Ulkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai
näytön lukemat kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 25 km/h nopeudella)
• Kun ulkolämpötila on muuttunut erittäin nopeasti (autohalliin t\
ultaessa /
hallista poistuttaessa tai ajettaessa tunneliin jne.)
l Jos "--" tai "E" tulee näkyviin, järjestelmässä saattaa olla toimintahäiriö.
Vie autosi valtuutetulle Toyota-jälleenmyyjälle tai -korjaamolle tai muuhun
ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Näytettävä lämpötila alue on -40 °C - +50 °C.
HUOMAA
n Estääksesi moottoriin ja sen osiin kohdistuvat vahingot
Moottori saattaa olla ylikuumenemassa, jos jäähdytysnesteen lämpötilamit-
tarin nuoli on punaisella alueella (H). Tällaisessa tilanteessa pysäytä auto
välittömästi turvalliseen paikkaan ja tarkista moottori sen jälkeen, kun se on
täysin jäähtynyt. ( S. 540)
OM52C96FI.book Page 104 Thursday, February 22, 2018 9:13 AM
