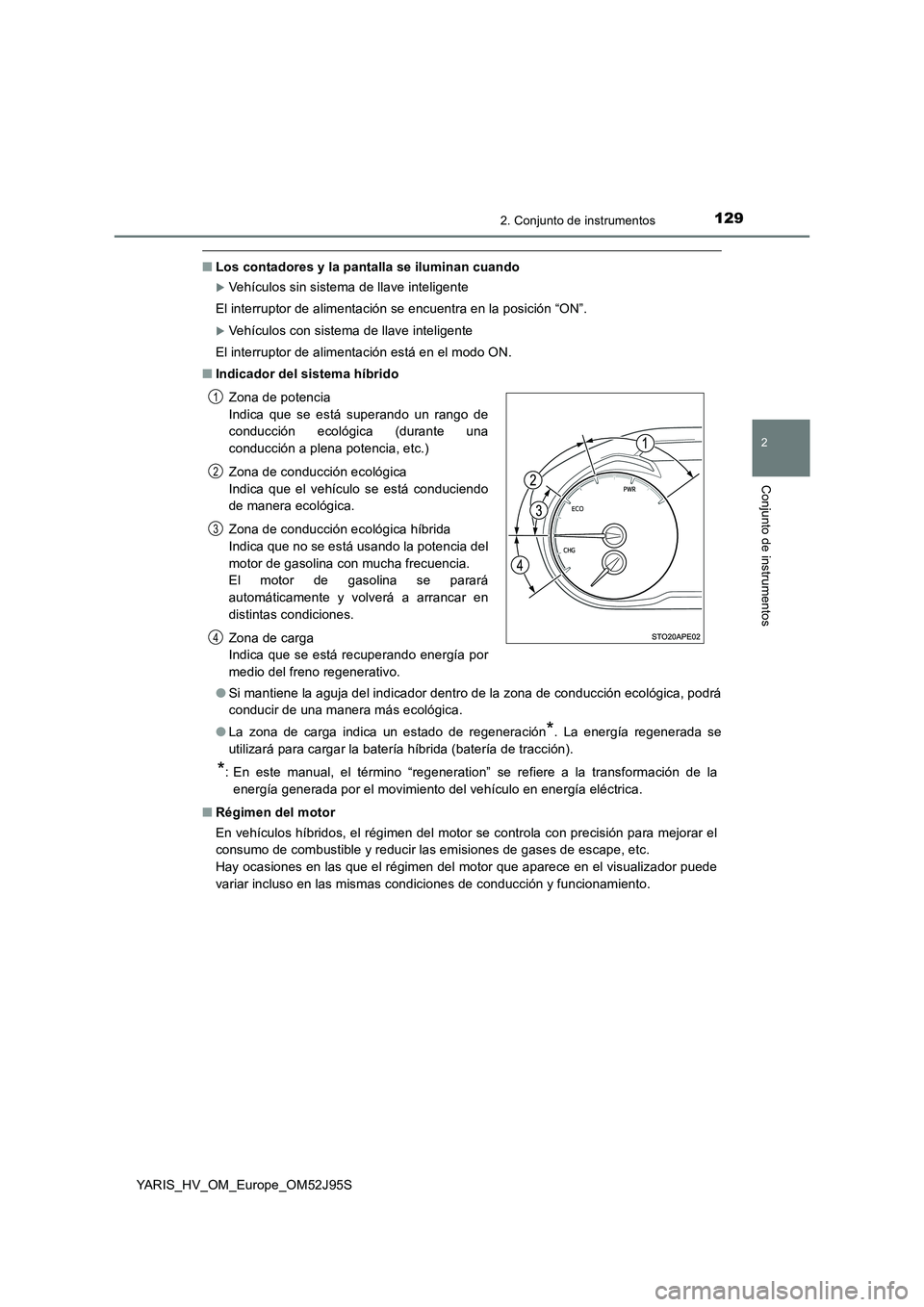

2018 TOYOTA YARIS HATCHBACK Manual del propietario (in Spanish)

1292. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Los contadores y la pantalla se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor de alimentación se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor de alimentación está en el modo ON.
■ Indicador del sistema híbrido
● Si mantiene la aguja del indicador dentro de la zona de conducción ecológica, podrá
conducir de una manera más ecológica.
● La zona de carga indica un estado de regeneración*. La energía regenerada se
utilizará para cargar la batería híbrida (batería de tracción).
*: En este manual, el término “regeneration” se refiere a la transformación de la
energía generada por el movimiento del vehículo en energía eléctrica.
■ Régimen del motor
En vehículos híbridos, el régimen del motor se controla con precisión para mejorar el
consumo de combustible y reducir las emisiones de gases de escape, etc.
Hay ocasiones en las que el régimen del motor que aparece en el visualizador puede
variar incluso en las mismas condiciones de conducción y funcionamiento.
Zona de potencia
Indica que se está superando un rango de
conducción ecológica (durante una
conducción a plena potencia, etc.)
Zona de conducción ecológica
Indica que el vehículo se está conduciendo
de manera ecológica.
Zona de conducción ecológica híbrida
Indica que no se está usando la potencia del
motor de gasolina con mucha frecuencia.
El motor de gasolina se parará
automáticamente y volverá a arrancar en
distintas condiciones.
Zona de carga
Indica que se está recuperando energía por
medio del freno regenerativo.
1
2
3
4

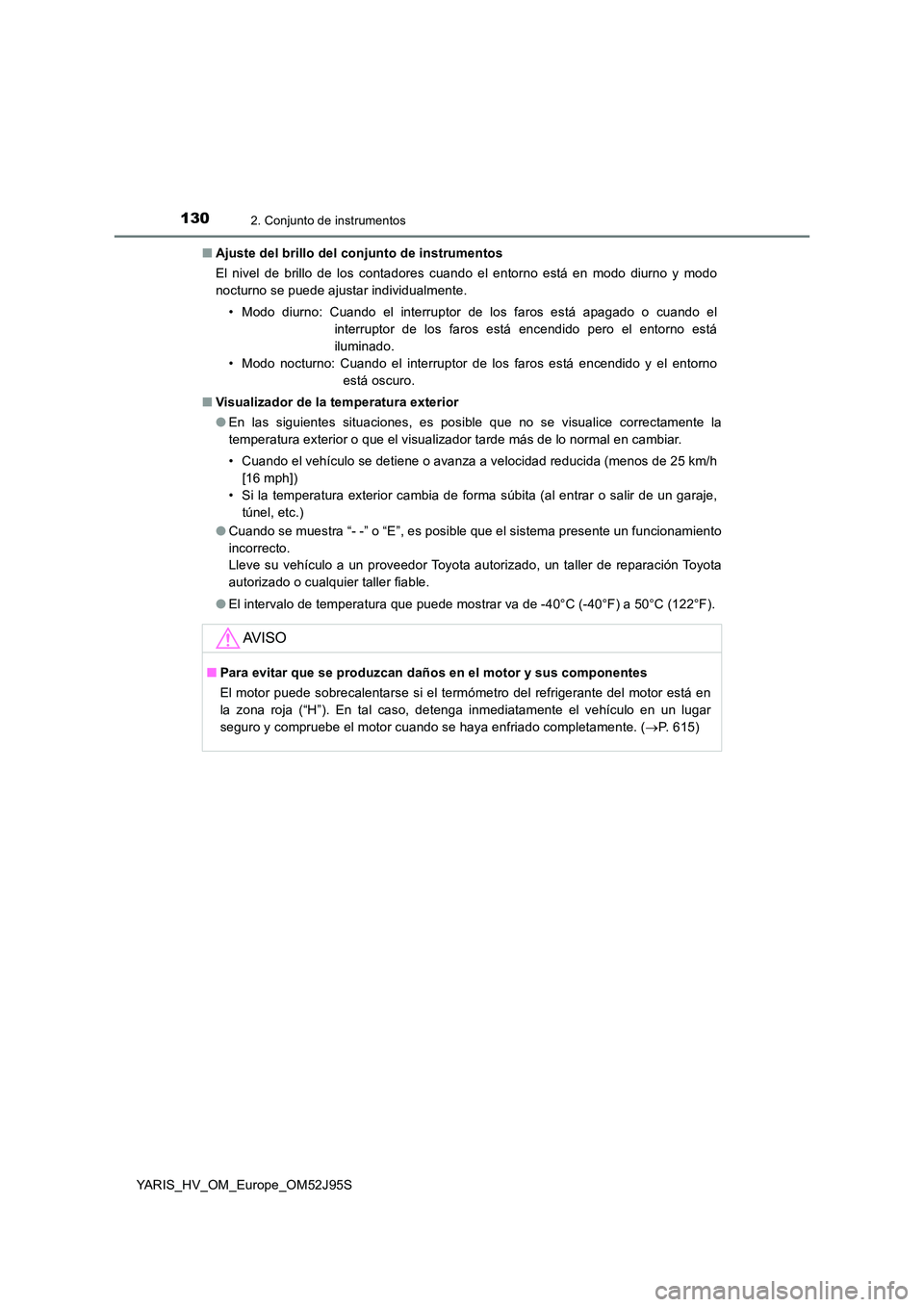

1302. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■ Ajuste del brillo del conjunto de instrumentos
El nivel de brillo de los contadores cuando el entorno está en modo diurno y modo
nocturno se puede ajustar individualmente.
• Modo diurno: Cuando el interruptor de los faros está apagado o cuando el
interruptor de los faros está encendido pero el entorno está
iluminado.
• Modo nocturno: Cuando el interruptor de los faros está encendido y el entorno
está oscuro.
■ Visualizador de la temperatura exterior
● En las siguientes situaciones, es posible que no se visualice correctamente la
temperatura exterior o que el visualizador tarde más de lo normal en cambiar.
• Cuando el vehículo se detiene o avanza a velocidad reducida (menos de 25 km/h
[16 mph])
• Si la temperatura exterior cambia de forma súbita (al entrar o salir de un garaje,
túnel, etc.)
● Cuando se muestra “- -” o “E”, es posible que el sistema presente un funcionamiento
incorrecto.
Lleve su vehículo a un proveedor Toyota autorizado, un taller de reparación Toyota
autorizado o cualquier taller fiable.
● El intervalo de temperatura que puede mostrar va de -40°C (-40°F) a 50°C (122°F).
AV I S O
■Para evitar que se produzcan daños en el motor y sus componentes
El motor puede sobrecalentarse si el termómetro del refrigerante del motor está en
la zona roja (“H”). En tal caso, detenga inmediatamente el vehículo en un lugar
seguro y compruebe el motor cuando se haya enfriado completamente. ( P. 615)

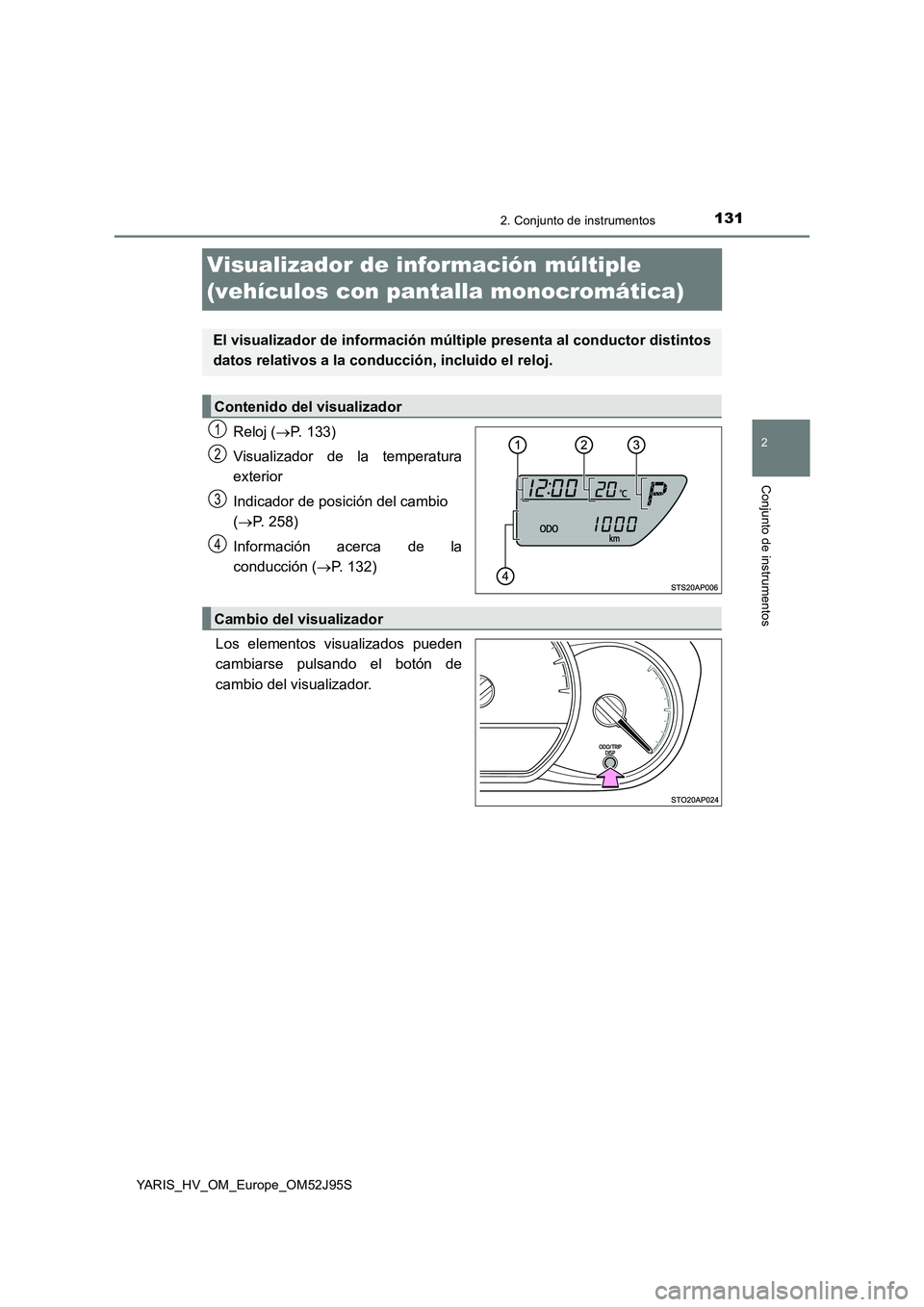

131
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Visualizador de información múltiple
(vehículos con pantalla monocromática)
Reloj ( P. 133)
Visualizador de la temperatura
exterior
Indicador de posición del cambio
( P. 258)
Información acerca de la
conducción ( P. 132)
Los elementos visualizados pueden
cambiarse pulsando el botón de
cambio del visualizador.
El visualizador de información múltiple presenta al conductor distintos
datos relativos a la conducción, incluido el reloj.
Contenido del visualizador
1
2
3
4
Cambio del visualizador

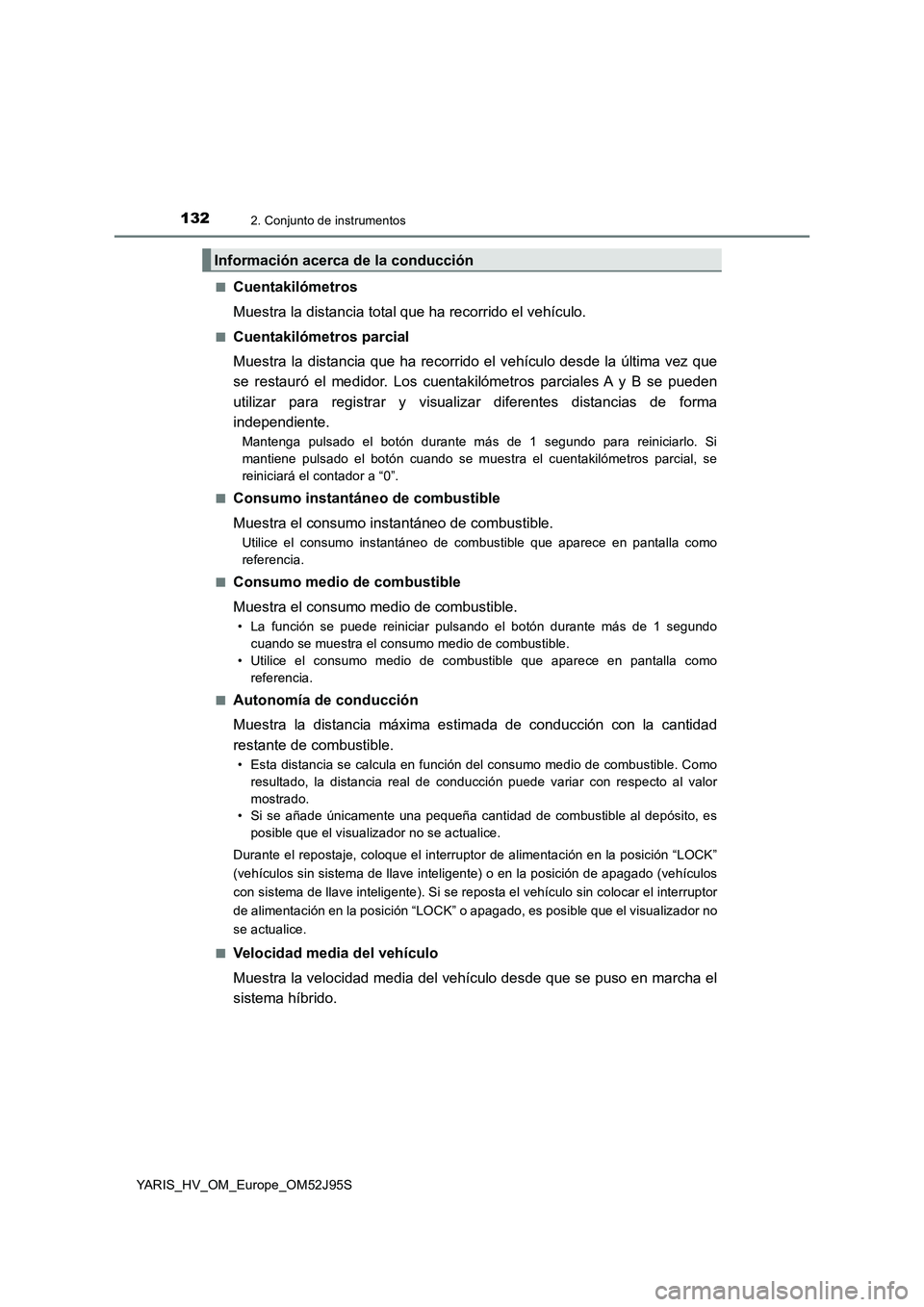

1322. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
■Cuentakilómetros
Muestra la distancia total que ha recorrido el vehículo.
■Cuentakilómetros parcial
Muestra la distancia que ha recorrido el vehículo desde la última vez que
se restauró el medidor. Los cuentakilómetros parciales A y B se pueden
utilizar para registrar y visualizar diferentes distancias de forma
independiente.
Mantenga pulsado el botón durante más de 1 segundo para reiniciarlo. Si
mantiene pulsado el botón cuando se muestra el cuentakilómetros parcial, se
reiniciará el contador a “0”.
■Consumo instantáneo de combustible
Muestra el consumo instantáneo de combustible.
Utilice el consumo instantáneo de combustible que aparece en pantalla como
referencia.
■Consumo medio de combustible
Muestra el consumo medio de combustible.
• La función se puede reiniciar pulsando el botón durante más de 1 segundo
cuando se muestra el consumo medio de combustible.
• Utilice el consumo medio de combustible que aparece en pantalla como
referencia.
■Autonomía de conducción
Muestra la distancia máxima estimada de conducción con la cantidad
restante de combustible.
• Esta distancia se calcula en función del consumo medio de combustible. Como
resultado, la distancia real de conducción puede variar con respecto al valor
mostrado.
• Si se añade únicamente una pequeña cantidad de combustible al depósito, es
posible que el visualizador no se actualice.
Durante el repostaje, coloque el interruptor de alimentación en la posición “LOCK”
(vehículos sin sistema de llave inteligente) o en la posición de apagado (vehículos
con sistema de llave inteligente). Si se reposta el vehículo sin colocar el interruptor
de alimentación en la posición “LOCK” o apagado, es posible que el visualizador no
se actualice.
■Velocidad media del vehículo
Muestra la velocidad media del vehículo desde que se puso en marcha el
sistema híbrido.
Información acerca de la conducción

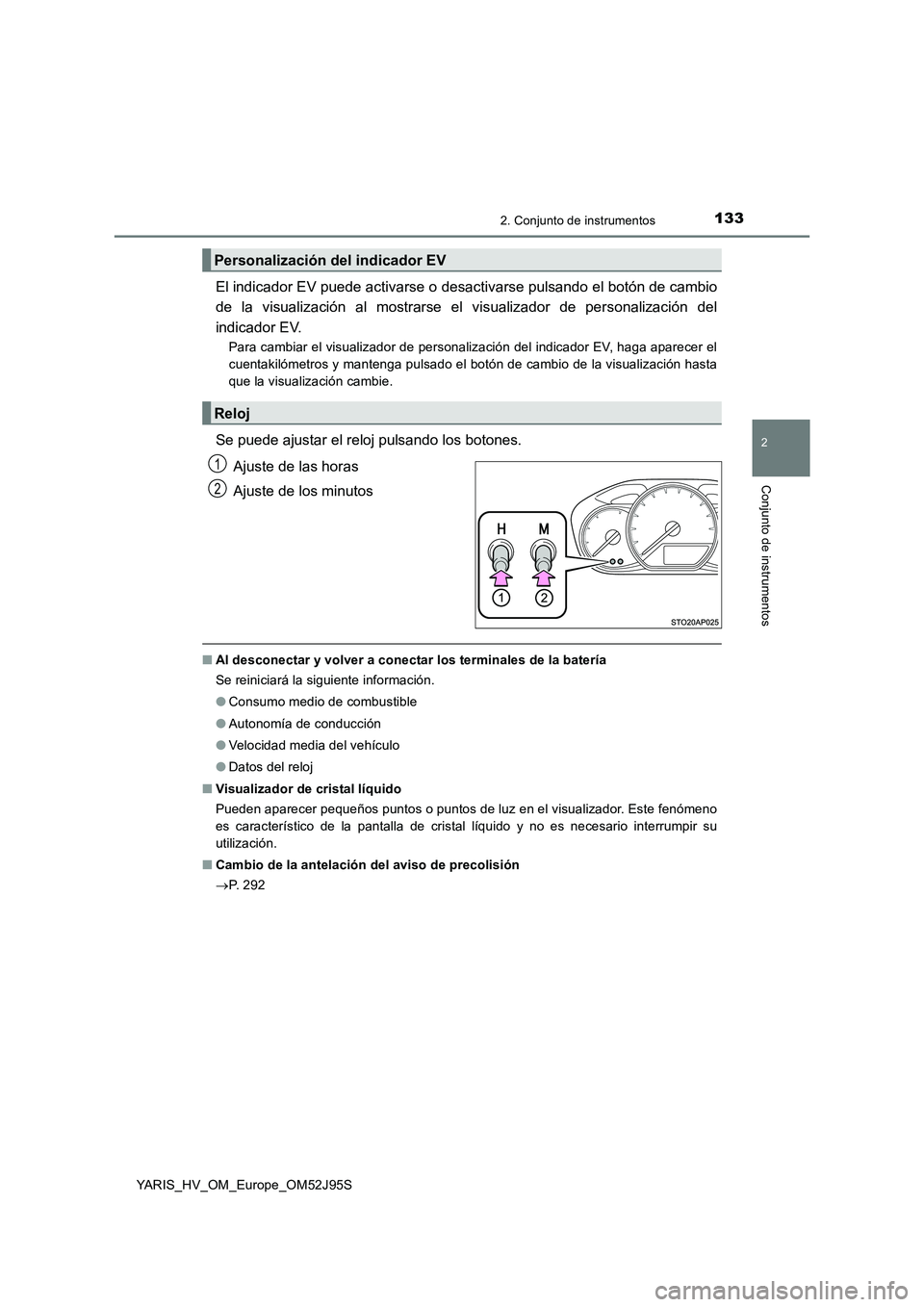

1332. Conjunto de instrumentos
2
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
El indicador EV puede activarse o desactivarse pulsando el botón de cambio
de la visualización al mostrarse el visualizador de personalización del
indicador EV.
Para cambiar el visualizador de personalización del indicador EV, haga aparecer el
cuentakilómetros y mantenga pulsado el botón de cambio de la visualización hasta
que la visualización cambie.
Se puede ajustar el reloj pulsando los botones.
Ajuste de las horas
Ajuste de los minutos
■ Al desconectar y volver a conectar los terminales de la batería
Se reiniciará la siguiente información.
● Consumo medio de combustible
● Autonomía de conducción
● Velocidad media del vehículo
● Datos del reloj
■ Visualizador de cristal líquido
Pueden aparecer pequeños puntos o puntos de luz en el visualizador. Este fenómeno
es característico de la pantalla de cristal líquido y no es necesario interrumpir su
utilización.
■ Cambio de la antelación del aviso de precolisión
 P. 2 9 2
Personalización del indicador EV
Reloj
1
2

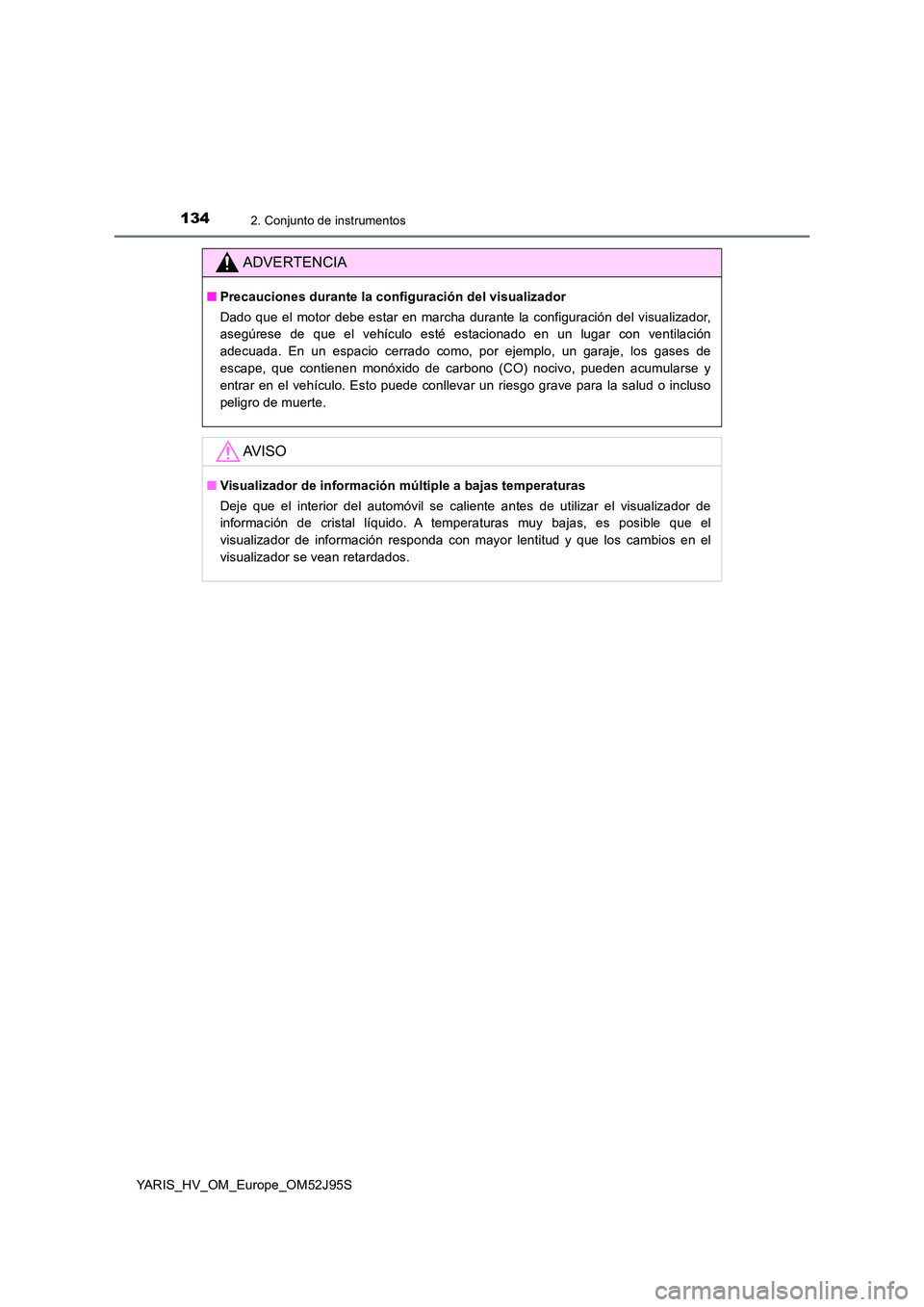

1342. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
ADVERTENCIA
■Precauciones durante la configuración del visualizador
Dado que el motor debe estar en marcha durante la configuración del visualizador,
asegúrese de que el vehículo esté estacionado en un lugar con ventilación
adecuada. En un espacio cerrado como, por ejemplo, un garaje, los gases de
escape, que contienen monóxido de carbono (CO) nocivo, pueden acumularse y
entrar en el vehículo. Esto puede conllevar un riesgo grave para la salud o incluso
peligro de muerte.
AV I S O
■ Visualizador de información múltiple a bajas temperaturas
Deje que el interior del automóvil se caliente antes de utilizar el visualizador de
información de cristal líquido. A temperaturas muy bajas, es posible que el
visualizador de información responda con mayor lentitud y que los cambios en el
visualizador se vean retardados.

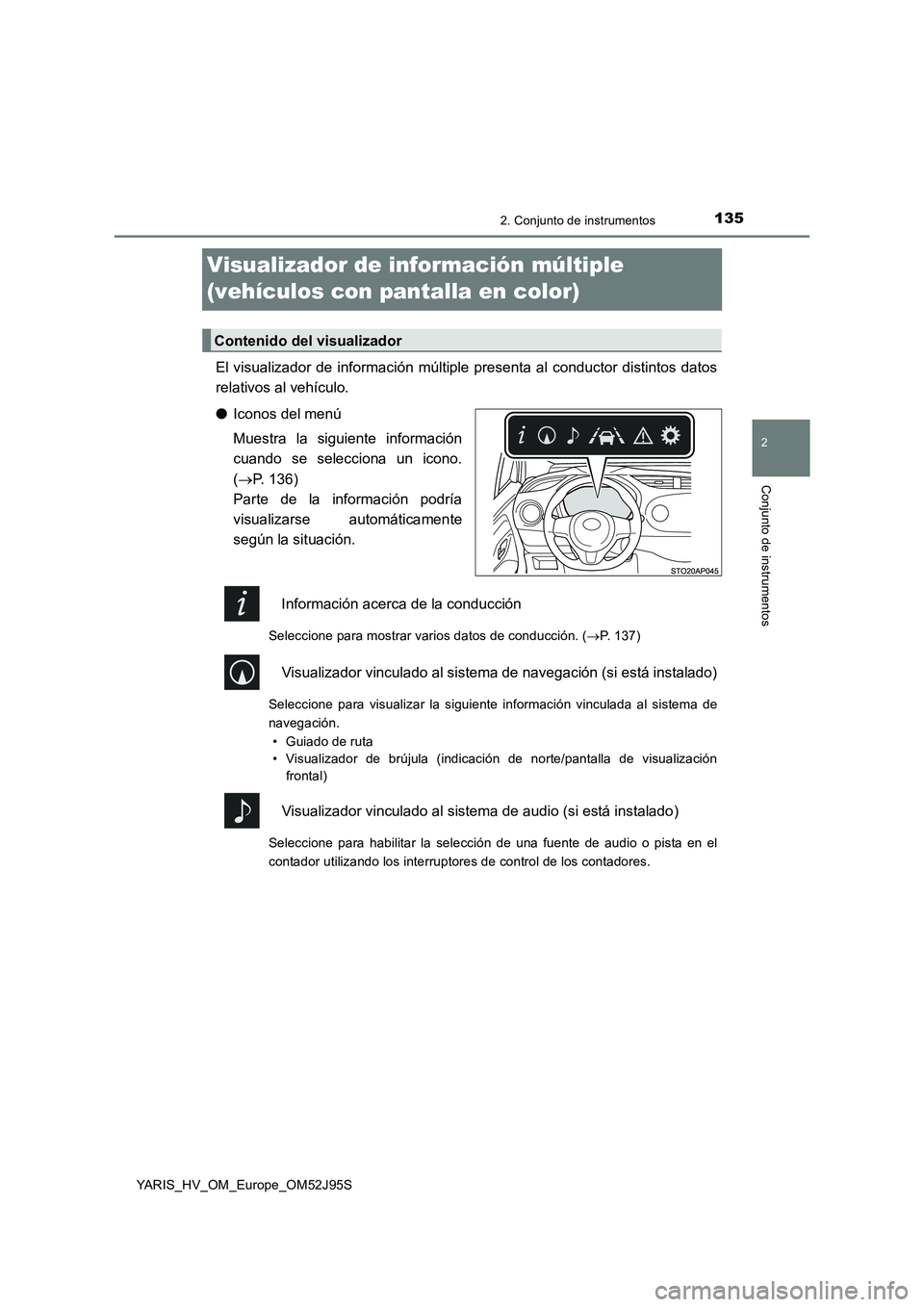

135
2
2. Conjunto de instrumentos
Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Visualizador de información múltiple
(vehículos con pantalla en color)
El visualizador de información múltiple presenta al conductor distintos datos
relativos al vehículo.
● Iconos del menú
Muestra la siguiente información
cuando se selecciona un icono.
( P. 136)
Parte de la información podría
visualizarse automáticamente
según la situación.
Información acerca de la conducción
Seleccione para mostrar varios datos de conducción. ( P. 137)
Visualizador vinculado al sistema de navegación (si está instalado)
Seleccione para visualizar la siguiente información vinculada al sistema de
navegación.
• Guiado de ruta
• Visualizador de brújula (indicación de norte/pantalla de visualización
frontal)
Visualizador vinculado al sistema de audio (si está instalado)
Seleccione para habilitar la selección de una fuente de audio o pista en el
contador utilizando los interruptores de control de los contadores.
Contenido del visualizador

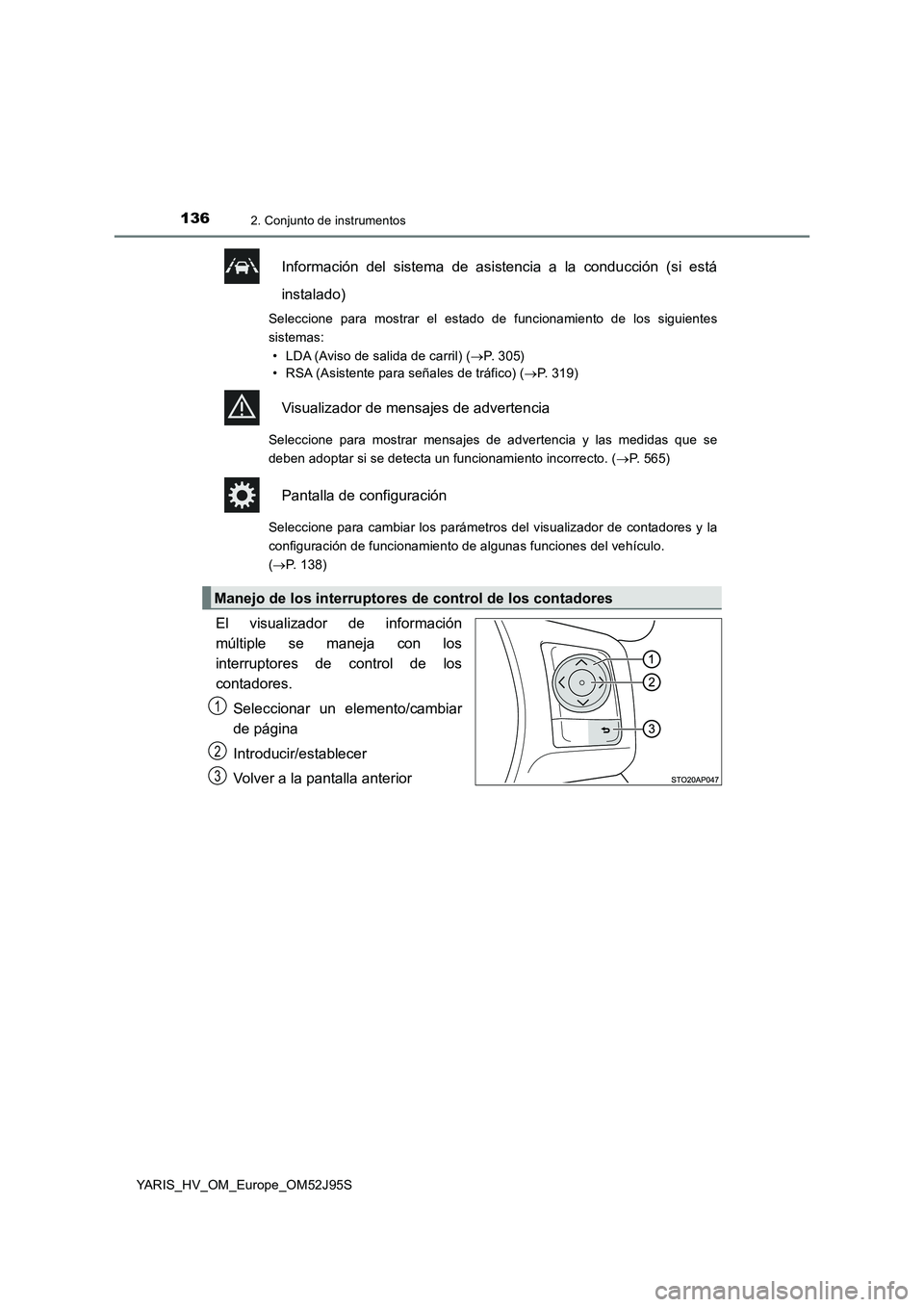

1362. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Información del sistema de asistencia a la conducción (si está
instalado)
Seleccione para mostrar el estado de funcionamiento de los siguientes
sistemas:
• LDA (Aviso de salida de carril) ( P. 3 0 5 )
• RSA (Asistente para señales de tráfico) ( P. 319)
Visualizador de mensajes de advertencia
Seleccione para mostrar mensajes de advertencia y las medidas que se
deben adoptar si se detecta un funcionamiento incorrecto. ( P. 5 6 5 )
Pantalla de configuración
Seleccione para cambiar los parámetros del visualizador de contadores y la
configuración de funcionamiento de algunas funciones del vehículo.
( P. 138)
El visualizador de información
múltiple se maneja con los
interruptores de control de los
contadores.
Seleccionar un elemento/cambiar
de página
Introducir/establecer
Volver a la pantalla anterior
Manejo de los interruptores de control de los contadores
1
2
3
