2018 TOYOTA YARIS HATCHBACK instrument panel

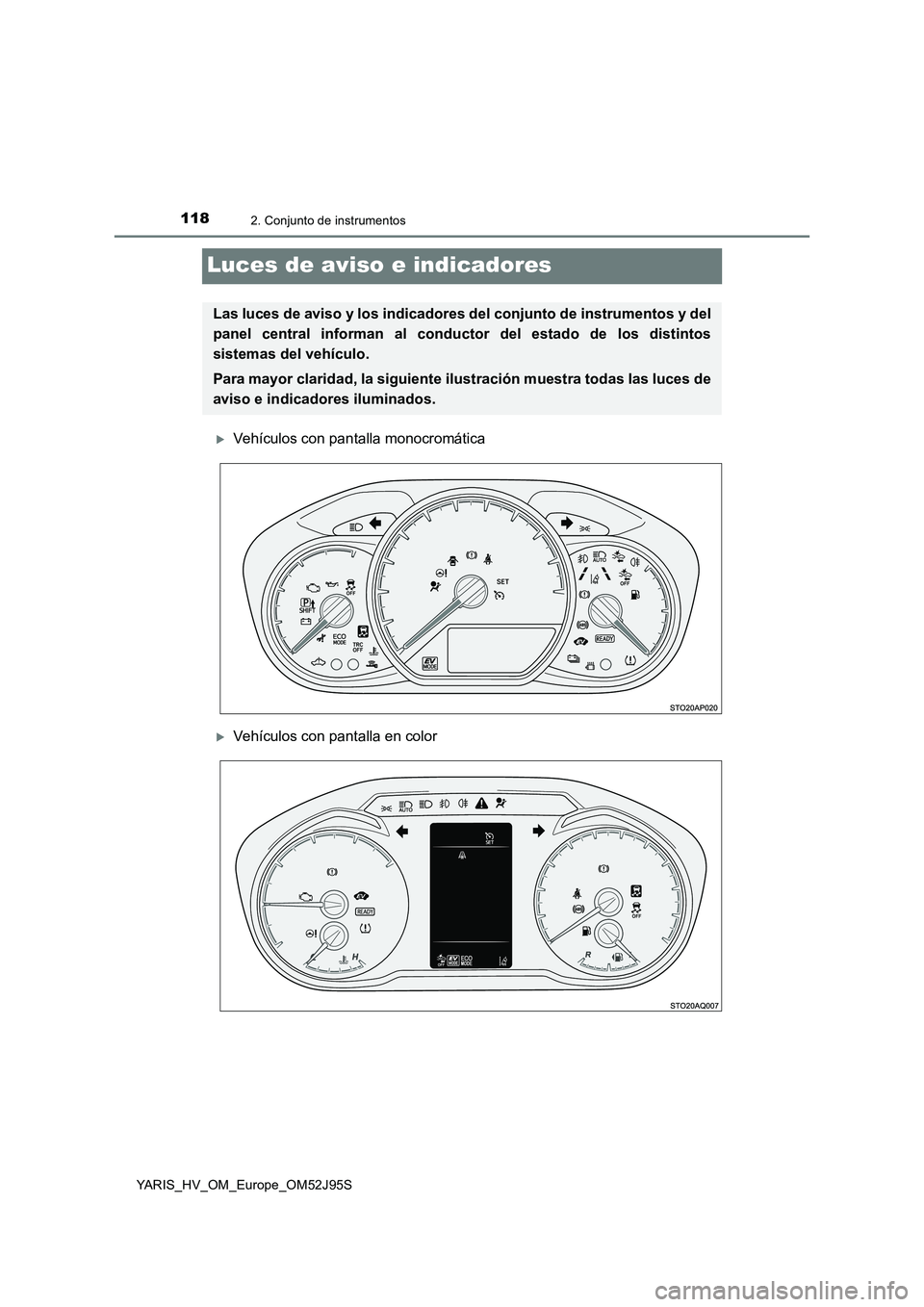

1182. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
Luces de aviso e indicadores
Vehículos con pantalla monocromática
Vehículos con pantalla en color
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

1202. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz se enciende para indicar un funcionamiento incorrecto.
*4: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*5: Se enciende la luz en el panel central.
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
*8: Vehículos con pantalla monocromática
*9: Vehículos con pantalla en color
*10: La luz se enciende en el visualizador de información múltiple.
*1, 8Luz de aviso de nivel bajo
de la batería de tracción
( P. 555)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 556)
*8
Luz de aviso de puerta
abierta ( P. 555)
*1, 9
Luz de aviso principal
( P. 556)
Luz de aviso de nivel bajo
de combustible ( P. 555)
*1, 8Luz de aviso de
sobrecalentamiento del
sistema híbrido ( P. 556)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 555)
*1, 8
Luz de aviso de solicitud
de la posición P ( P. 557)
*5Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 555)
*3, 8Luz de aviso de
mantenimiento necesario
( P. 558)

1222. Conjunto de instrumentos
YARIS_HV_OM_Europe_OM52J95S
*1: Estas luces se encienden cuando el interruptor de alimentación se coloca en la
posición “ON” (vehículos sin sistema de llave inteligente) o en el modo ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Se apagan al encender el sistema híbrido o pasados
unos segundos. Si una luz no se enciende o no se apaga, puede que exista un
funcionamiento incorrecto en algún sistema. Solicite una revisión del vehículo en
un proveedor Toyota autorizado, un taller de reparación Toyota autorizado o
cualquier taller fiable.
*2: Si está instalado
*3: La luz parpadea para indicar que el sistema está activado.
*4: Se enciende esta luz en el panel central.
*5: La luz se enciende al apagar el sistema.
*6: La luz se enciende cuando la configuración del sistema cambia.
*7: La luz parpadea en amarillo para indicar que el vehículo se está desviando del
carril.
*8: Vehículos con pantalla monocromática
*9: Vehículos con pantalla en color
*10: Cuando la temperatura exterior sea de unos 3°C (37°F) o menor, el indicador
parpadeará durante unos 10 segundos y después se quedará encendido.
Indicador del modo de
conducción EV ( P. 2 5 5 )
Indicador “PASSENGER AIR BAG”
( P. 56) Indicador “ECO MODE”
( P. 259)
Indicador EV ( P. 88)
*9, 10Indicador de aviso de hielo
( P. 1 2 7 )
Indicador “READY”
( P. 242, 246)
*4
