Page 273 of 504

273
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontrola množství náplní
Při práci pod kapotou motoru buďte velmi opatrní, protože některé části motoru mohou být velmi horké (nebezpečí popálení) a ventilátor se
může kdykoliv rozeběhnout (i při vypnutém zapalování).
Množství motorového oleje
Kontrola se provádí buď při zapnutí
zapalování prostřednictvím ukazatele
množství oleje na přístrojové desce,
pro vozidla vybavená elektrickou
měrkou, nebo ruční měrkou.Kontrola pomocí ruční měrky
Umístění ruční měrky je znázorněno na
příslušném schématu motorového prostoru.
F Uchopte měrku za její barevně označený konec a úplně ji vytáhněte.
F Osušte tyčku pomocí čistého hadru nepouštějícího vlákna.
F Zasuňte měrku zpět na její místo až na doraz a znovu ji vytáhněte, abyste se
podívali na olejovou stopu: hladina oleje se
musí nacházet mezi značkami A a B.
Pravidelně provádějte kontrolu výšky hladiny náplní v souladu s dokumentem Plán údržby od výrobce. V případě potřeby kapalinu doplňte, pokud není výslovně uvedeno jinak.
Pokud hladina výrazně poklesne, nechejte odpovídající systém zkontrolovat u autorizovaného dealera nebo opraváře společnosti Toyota nebo jiného odborníka, který má
náležitou kvalifikaci a vybavení.
A = MA XI
Pro věrohodnost výsledku měření musí být
Vaše vozidlo odstaveno na vodorovném
podkladu, s motorem vypnutým po dobu
alespoň 30 minut.
Doplňování oleje mezi dvěma pravidelnými
prohlídkami (nebo výměnami oleje) je normální.
Společnost Toyota doporučuje provádět
kontrolu oleje a případně jeho doplnění po
každých 5000 ujetých km. B = MINI
Pokud zjistíte, že se hladina nachází nad
značkou A nebo pod značkou B , nestartujte
motor .
- Pokud je hladina nad značkou MA X (nebezpečí poškození motoru), obraťte se
na autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka,
který má náležitou kvalifikaci a vybavení
- Pokud není dosaženo množství MINI, je
nutné motorový olej doplnit.
Proace-Verso_CS.indb 27319/08/2016 11:38
Page 274 of 504

274
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Charakteristiky oleje
Před doplňováním nebo výměnou motorového
oleje ověř te, že nový olej odpovídá typu motoru
vozidla a že splňuje doporučení výrobce
vozidla.
Doplňování motorového oleje
Umístění otvoru pro doplňování motorového
oleje je znázorněno na příslušném schématu
motorového prostoru.
F Vyšroubujte uzávěr pro přístup
k nalévacímu otvoru.
F Dolévejte olej po malém množství, aby se předešlo potřísnění okolních dílů (riziko
požáru).
F Vyčkejte několik minut před opakováním kontroly pomocí ruční měrky.
F Doplňte olej znovu, pokud je to nutné.
F Po doplnění oleje utáhněte pečlivě uzávěr nalévacího otvoru a ruční měrku oleje
umístěte zpět do jejího uložení.
Po doplnění oleje bude hodnota
zobrazovaná při zapnutí zapalování
ukazatelem množství oleje na
přístrojové desce platná až po uplynutí
30 minut.
Výměna motorového oleje
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od výrobce.
Aby byla zachována spolehlivost motoru
a zařízení k omezování emisí škodlivin,
nepřidávejte nikdy do motorového oleje přísady.
Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI“.
Není-li tomu tak, ověř te stupeň
opotřebení brzdových destiček.
Množství brzdové kapaliny
Výměna kapaliny
Informace o intervalech provádění této operace
naleznete v dokumentu Plán údržby od
výrobce.
Charakteristiky brzdové kapaliny
Kapalina musí odpovídat doporučením výrobce
vozu.
Hladina chladicí
kapaliny
Hladina kapaliny se musí nacházet
v blízkosti značky „MA XI“, nesmí jí
však překročit.
Kromě toho je chladicí okruh pod tlakem, proto
vyčkejte se zásahem nejméně jednu hodinu po
zastavení motoru.
Abyste předešli popálení horkou kapalinou
a parami, povolte nejprve uzávěr o dvě otáčky
a nechte klesnout tlak. Po klesnutí tlaku
sejměte uzávěr a doplňte kapalinu. Ventilátor chlazení se může rozběhnout i po
vypnutí motoru: dejte pozor na předměty či
oděvy, které by mohly být zachyceny vr tulí. Když je motor zahřátý, je teplota chladicí
kapaliny regulována elektrickým ventilátorem.
Množství chladicí kapaliny kontrolujte pravidelně
s ohledem na způsob používání vozidla (každých
5 000 ujetých km / každé 3 měsíce); je-li třeba,
doplňte kapalinu doporučenou výrobcem vozidla.
Doplňování chladicí kapaliny mezi dvěma
pravidelnými prohlídkami je naprosto normální.
Hladina kapaliny
posilovače řízení
Hladina této kapaliny se musí
nacházet v blízkosti značky „MA XI“.
Pro ověření vyšroubujte uzávěr
u studeného motoru.
Proace-Verso_CS.indb 27419/08/2016 11:38
Page 275 of 504

275
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Výměna kapaliny okruhu
Chladicí kapalina nevyžaduje výměnu.
Charakteristiky kapaliny
Kapalina musí odpovídat doporučením výrobce
vozidla.Kontrola i doplňování kapaliny musejí být
prováděny povinně při studeném motoru.
V případě nedostatečného množství
chladicí kapaliny hrozí vážné poškození
motoru vozidla.
Pokud je venkovní teplota zvýšená,
je doporučeno nechat motor běžet
alespoň 1 až 2 minuty po zastavení
vozidla, aby mohl vychladnout.
Zabraňte dlouhodobému styku upotřebeného
oleje a dalších provozních kapalin s kůží.
Tyto kapaliny jsou většinou zdraví škodlivé,
či přímo žíravé.
Nevylévejte upotřebený olej a kapaliny
do kanalizačního potrubí či na zem.
Vyjetý olej zavezte k autorizovanému
dealerovi nebo opraváři společnosti
Toyota nebo jinému odborníkovi, který má
náležitou kvalifikaci a vybavení (ve Francii)
nebo na autorizovanou skládku odpadu.
Upotřebené kapaliny
Doplňování
Uvedená přísada musí být bez prodlení
doplněna autorizovaným dealerem nebo
opravářem společnosti Toyota nebo jiným
odborníkem, který má náležitou kvalifikaci a
vybavení.
Množství aditiva nafty
(naftový motor s filtrem
pevných částic)
Minimální hladina tohoto aditiva
je indikována rozsvícením této
kontrolky, doprovázené zvukovým
signálem a hlášením na displeji
přístrojové desky.
Charakteristiky kapaliny
Aby bylo čištění optimální a nedocházelo
k zamrzání, nesmí být pro doplňování nebo
výměnu této kapaliny používána voda.
Hladina kapaliny ostřikovače
skel a světlometů
U vozidel vybavených ostřikovači
světlometů je dosažení minimální
hladiny kapaliny indikováno
zvukovým signálem a hlášením na
displeji přístrojové desky.
Dolijte kapalinu při příštím zastavení
vozidla.
V zimě je doporučeno používat kapalinu na
bázi etanolu (lihu) nebo metanolu.
Proace-Verso_CS.indb 27519/08/2016 11:38
Page 276 of 504

276
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Kontroly
Akumulátor 12 V
Akumulátor je bezúdržbového typu.
I tak je však třeba pravidelně
kontrolovat dotažení šroubových
svorek (u verzí bez rychlosvorek)
a čistotu připojovacích míst.Intervaly výměny těchto prvků
naleznete v dokumentu Plán údržby
od výrobce.
Vzduchový a pylový filtr
Olejový filtr vyměňujte při každé
výměně motorového oleje.
Intervaly výměny tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Olejový filtr
Filtr pevných částic (naftový motor)
Dočasné rozsvícení této kontrolky
a zobrazení hlášení na
multifunkčním displeji signalizují
počátek zanesení filtru pevných
částic.
Jakmile to dopravní situace umožní,
regenerujte filtr jízdou rychlostí alespoň
60 km/h, a to až do zhasnutí kontrolky.
Jestliže kontrolka nadále svítí, znamená
to nedostatečné množství aditiva do
n af t y.
Více informací o Kontrolách množství
náplní naleznete v příslušné kapitole.
U nového vozidla se mohou první
regenerace filtru projevit zápachem
„spáleniny“, což je normální.
Po delší jízdě vozidla velmi nízkou
rychlostí nebo chodu motoru na
volnoběh je možno ve výjimečných
případech při akceleraci zpozorovat
emise vodních par z výfuku. Nemají
vliv na chování vozidla ani na životní
prostředí.
Není-li výslovně uvedeno jinak, kontrolujte tyto prvky v souladu s pokyny v dokumentu Plán údržby
od výrobce a v závislosti na typu motoru Vašeho vozidla.
V opačném případě, je nechejte zkontrolovat u autorizovaného dealera nebo opraváře společnosti
Toyota nebo jiného odborníka, který má náležitou kvalifikaci a vybavení.
Více informací a doporučení pro opatření před
jakýmkoliv zásahem na
Akumulátoru 12 V
naleznete v příslušné kapitole. Vyžadují-li to podmínky v daném prostředí
(vysoká prašnost, ...) a provozní podmínky
vozidla ( jízdy po městě, ...), vyměňujte je
případně dvakrát častěji
.
Zanesený pylový filtr může způsobit
snížení účinnosti klimatizace a být příčinou
nepříjemných pachů.
Verze vozidel vybavené systémem
Stop & Start pracují s olověným
akumulátorem 12 V specifické
technologie a charakteristik.
Jeho výměnu může provést pouze
autorizovaný dealer nebo opravář
společnosti Toyota nebo jiný odborník,
který má náležitou kvalifikaci a vybavení.
Proace-Verso_CS.indb 27619/08/2016 11:38

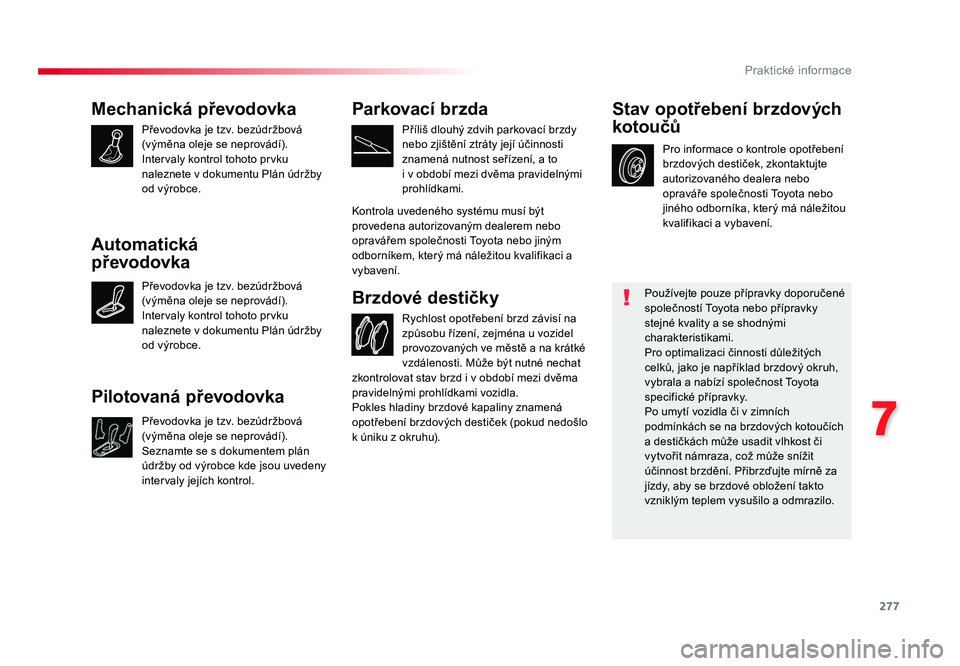

Page 277 of 504

277
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Mechanická převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.Rychlost opotřebení brzd závisí na
způsobu řízení, zejména u vozidel
provozovaných ve městě a na krátké
vzdálenosti. Může být nutné nechat
Brzdové destičky
Pro informace o kontrole opotřebení
brzdových destiček, zkontaktujte
autorizovaného dealera nebo
opraváře společnosti Toyota nebo
jiného odborníka, který má náležitou
kvalifikaci a vybavení.
Stav opotřebení brzdových
kotoučů
Používejte pouze přípravky doporučené
společností Toyota nebo přípravky
stejné kvality a se shodnými
charakteristikami.
Pro optimalizaci činnosti důležitých
celků, jako je například brzdový okruh,
vybrala a nabízí společnost Toyota
specifické přípravky.
Po umytí vozidla či v zimních
podmínkách se na brzdových kotoučích
a destičkách může usadit vlhkost či
vytvořit námraza, což může snížit
účinnost brzdění. Přibrzďujte mírně za
jízdy, aby se brzdové obložení takto
vzniklým teplem vysušilo a odmrazilo.
Parkovací brzda
Příliš dlouhý zdvih parkovací brzdy
nebo zjištění ztráty její účinnosti
znamená nutnost seřízení, a to
i v období mezi dvěma pravidelnými
prohlídkami.
Kontrola uvedeného systému musí být
provedena autorizovaným dealerem nebo
opravářem společnosti Toyota nebo jiným
odborníkem, který má náležitou kvalifikaci a
vybavení.
zkontrolovat stav brzd i v období mezi dvěma
pravidelnými prohlídkami vozidla.
Pokles hladiny brzdové kapaliny znamená
opotřebení brzdových destiček (pokud nedošlo
k úniku z okruhu).
Automatická
převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Intervaly kontrol tohoto prvku
naleznete v dokumentu Plán údržby
od výrobce.
Pilotovaná převodovka
Převodovka je tzv. bezúdržbová
(výměna oleje se neprovádí).
Seznamte se s dokumentem plán
údržby od výrobce kde jsou uvedeny
intervaly jejích kontrol.
Proace-Verso_CS.indb 27719/08/2016 11:38
Page 278 of 504

278
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
SystémyAdBlue® a SCR(naftový)
Pro ochranu životního prostředí a splnění
požadavků nové normy Euro 6, nikoliv na úkor
výkonu či zvýšení spotřeby paliva naftových
motorů, se výrobce Toyota rozhodl vybavit
svá vozidla zařízením, které kombinuje
systém SCR (selektivní katalytická redukce)
s filtrem pevných částic (DPF) pro zpracování
výfukových plynů.
Systém SCR
Za pomoci kapaliny nazývané AdBlue®, která
obsahuje močovinu, přeměňuje katalyzátor až
85 % oxydů dusíku (NOx) na dusík a vodu, což
jsou látky neškodné pro lidské zdraví a životní
prostředí. AdBlue
® je ve specifické nádržce o objemu
přibližně 22 litrů. Její obsah umožňuje
dojezd přibližně 20 000 km před spuštěním
výstražného systému, který Vás upozorní, že
zásoba stačí na ujetí pouze 2 400 km.
V průběhu pravidelného servisu Vašeho vozu
u autorizovaného dealera nebo opraváře
společnosti Toyota nebo u jiného odborníka,
který má náležitou kvalifikaci a vybavení, bude
nádrž AdBlue ® doplněna, aby byl zajištěn
normální provoz systému SCR. Pokud je nádržka s AdBlue
® prázdná,
zabrání legislativou předepsané zařízení
opětovnému nastartování motoru.
Pokud dojde k závadě na systému SCR,
přestane obsah škodlivin ve výfukových
plynech splňovat požadavky normy Euro
6: Vaše vozidlo začne znečišťovat životní
prostředí.
V případě potvrzeného selhání
systému SCR musíte co nejdříve zajet
k autorizovanému dealerovi nebo
opraváři společnosti Toyota nebo jinému
odborníkovi, který má náležitou kvalifikaci
a vybavení: po ujetí vzdálenosti 650 mil (1
100 km), se systém automaticky spustí, a
zabrání tak nastartování motoru.
Při doplňování nesmí průtok překročit
40 l/min.
Pokud je odhadovaný dojezd mezi dvěma
servisními prohlídkami větší než 12 500 mil
(20 000 km), doporučujeme Vám, abyste zajeli
k autorizovanému dealerovi nebo opraváři
společnosti Toyota nebo jinému odborníkovi,
který má náležitou kvalifikaci a vybavení, který
provede nezbytné doplnění.
Proace-Verso_CS.indb 27819/08/2016 11:38
Page 279 of 504

279
7
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Doplňování AdBlue®
Naplnění nádrže AdBlue ® je činností, která je
součástí každé běžné servisní prohlídky Vašeho
vozu u autorizovaného dealera nebo opraváře
společnosti Toyota nebo jiného odborníka, který má
náležitou kvalifikaci a vybavení.
Vzhledem k objemu nádržky může být nicméně
nutné doplnit kapalinu i mezi dvěma pravidelnými
prohlídkami, zejména pokud na potřebu doplnění
upozorní výstraha (kontrolky a hlášení).
Můžete zajet k autorizovanému dealerovi nebo
opraváři společnosti Toyota nebo jinému odborníkovi,
který má náležitou kvalifikaci a vybavení.
Pokud si budete kapalinu doplňovat sami, přečtěte si
pozorně následující upozornění.
Doporučení pro používání
AdBlue® uchovávejte v originálním
obalu a mimo dosah dětí.
AdBlue
® nikdy nepřelévejte do jiné
nádoby: ztratilo by svou kvalitu
z hlediska čistoty. Používejte pouze kapalinu AdBlue
® splňující
normu ISO 22241.
AdBlue
® nikdy neřeďte vodou.
AdBlue® nikdy nelijte do palivové
nádrže.
Dodání v nekapající láhvi zjednodušuje
doplňování. Od autorizovaného dealera nebo
opraváře společnosti Toyota nebo jiného
odborníka, který má náležitou kvalifikaci a
vybavení můžete získat láhve s objemem 1,89
litru (půl amerického galonu). Nikdy nedoplňujte AdBlue
® z výdejního
místa vyhrazeného pro nákladní
vozidla.
AdBlue
® je roztok na bázi močoviny. Jde
o kapalinu nehořlavou, bez barvy a bez
zápachu (při skladování na chladném místě).
V případě kontaktu s pokožkou omyjte
zasažené místo tekoucí vodou a mýdlem.
V případě kontaktu s očima je okamžitě
vyplachujte velkým množstím tekoucí vody
nebo očním roztokem, a to po dobu nejméně
15 minut. Pokud cítíte, že pálení nebo
podráždění přetrvává, vyhledejte lékaře.
Po požití ihned vypláchněte ústa čistou vodou
a poté vypijte velké množství vody.
Za určitých podmínek (například při vysoké
teplotě) nelze vyloučit riziko úniku čpavku:
nevdechujte výpary z kapaliny. Výpary čpavku
mohou dráždit sliznice (oční, nosní a krční).
Důležité
Pokud se nádrž s aditivem AdBlue
®
zcela vyprázdnila (což je potvrzeno
výstražným hlášením a nemožností
nastartovat motor), je třeba doplnit
minimálně 3,8 litru aditiva,
(tj. dvě láhve o objemu 1,89 litru).
Proace-Verso_CS.indb 27919/08/2016 11:38
Page 280 of 504

280
Praktické informace
Spacetourer-VP_cs_Chap07_info-pratiques_ed01-2016
Doporučení pro skladování
Láhve s AdBlue® neskladujte ve vozidle.
AdBlue
® zamrzá při teplotě nižší než -11 °C
a jeho kvalita se zhoršuje při teplotě vyšší
než 25 °C. Láhve je doporučeno skladovat
na chladném místě a ve stínu, mimo přímé
sluneční záření.
Za takových podmínek lze kapalinu skladovat
nejméně 1 rok.
Kapalinu, která zamrzla, lze použít po jejím
rozmrznutí při teplotě okolního prostředí.
Postup
Před doplňováním se ujistěte, že vozidlo stojí
na plochém a vodorovném podkladu.
F Vypněte zapalování a vytáhněte klíč ze spínací skřínky nebo stiskněte tlačítko
START/STOP ( je-li jím vozidlo vybaveno)
pro vypnutí motoru.
F Pro přístup k nádržce s AdBlue
® otevřete
přední levé dveře.
F Spodem vytáhněte černou krytku. F Pootočte modrým uzávěrem o šestinu
otáčky proti směru pohybu hodinových
ručiček.
F Vytáhněte uzávěr směrem nahoru.
Láhve od AdBlue
® nevyhazujte do
běžného domácího odpadu. Použijte
kontejnery vyhrazené k tomuto účelu nebo
láhve odevzdejte pracovníkům servisu.
V zimním období ověř te, že je
teplota vozidla vyšší než -11 °C, jinak
nebude možno AdBlue
®, které při této
teplotě zamrzá, přelít do nádržky.
Aby bylo možno provést doplnění,
zaparkujte vozidlo na několik hodin do
temperovaného prostoru.
Proace-Verso_CS.indb 28019/08/2016 11:38
