2018 TOYOTA PRIUS PLUG-IN HYBRID Instruksjoner for bruk (in Norwegian)

5367-3. Vedlikehold du kan gjøre selv
OM47C99NO
Forholdsregler ved vedlikehold du kan utføre selv
Hvis du utfører vedlikehold selv, må du utføre de riktige handlin-
gene som er beskrevet i disse avsnittene.
PunkterDeler og verktøy
Batteritilstand,
12-voltsbatteri
( S. 549) • Varmt vann • Bakepulver • Smørefett
• Vanlig skiftenøkkel (for polklemmebolter)
• Destillert vann
Kjølevæskenivå
for motor/
strømstyringsen-
het (
S. 546) • ”Toyota Super Long Life Coolant” eller tilsvarende
kjølevæske av høy kvalitet med teknologi for hybrid
organisk syre med lang holdbarhet basert på ety-
lenglykol uten silikater, aminer, nitritter og borater
”Toyota Super Long Life Coolant” er en ferdigblan-
ding av 50 % kjølevæske og 50 % avionisert vann.
• Trakt (som kun brukes til å fylle på kjølevæske)
Motoroljenivå
( S. 543)• ”Toyota Genuine Motor Oil” eller tilsvarende
• Fille eller papirhåndkle
• Trakt (som kun brukes til å fylle på motorolje)
Sikringer
( S. 590)• Sikring med samme strømstyrke som originalsikringen
Lyspærer
( S. 594)• Lyspærer med samme nummer og watt som originalen
• Flat skrutrekker• Skiftenøkkel
Radiator og
kondenser
( S. 548)

Dekktrykk
( S. 564)• Dekktrykkmåler
• Tilgang til komprimert luft
Spylervæske
( S. 554)• Vann eller spylervæske som inneholder frostvæske
(for bruk om vinteren)
• Trakt (brukes kun til å fylle på vann eller spylervæske)
OM47C99NO.book Page 536 Monday, July 16, 2018 1:38 PM

5377-3. Vedlikehold du kan gjøre selv
OM47C99NO
7
Vedlikehold og stell
ADVARSEL
Motorrommet inneholder mange mekaniske deler og væsker som plutselig
kan begynne å bevege på seg, bli varme eller bli elektrisk ladet. Ta hensyn til
forholdsreglene nedenfor for å unngå alvorlige personskader.
n Ved arbeid i motorrommet
l Forsikre deg om at både ”ACC”, ”IG ON” eller kilometerstand (S. 200) på
hoveddisplayet og ”READY”-indikatoren er av.
l Hold hender, klær og verktøy unna viften.
l Pass på at du ikke berører motor, strømstyringsenhet, radiator, eksosma-
nifold osv. like etter kjøring når de kan være varme. Olje og andre væsker
kan også være varme.
l Ikke la noe som lett brenner, som papir og kluter, være igjen i motorrommet.
l Ikke røyk, forårsak gnister eller bruk åpen ild i nærheten av drivstoff. Driv-
stoffdamp er svært lettantennelig.
l Vær spesielt forsiktig når du arbeider med 12-voltsbatteriet. Det \
inne-
holder giftig og etsende svovelsyre.
l Vær oppmerksom når du arbeider med bremsevæske. Den kan skade
hender, øyne og lakkoverflater. Hvis du får væske på hendene eller i
øynene, må du straks skylle det aktuelle området med rent vann.\
Oppsøk
lege hvis du fremdeles føler deg uvel.
n Ved arbeid nær elektriske kjølevifter eller radiatorgrill
Pass på at tenningsbryteren er av.
Når tenningsbryteren står i ON-modus, kan den elektriske kjøleviften starte
automatisk hvis klimaanlegget er på og/eller kjølevæsketemperaturen er
høy. ( S. 548)
n Vernebriller
Bruk vernebriller for å hindre at flygende eller fallende deler, væskesprut
osv. treffer øynene.
OM47C99NO.book Page 537 Monday, July 16, 2018 1:38 PM

5387-3. Vedlikehold du kan gjøre selv
OM47C99NOOBS
n
Hvis du fjerner luftfilteret
Kjøring med luftfilteret fjernet kan føre til stor slitasje på motoren på grunn
av støv i luften.
n Hvis bremsevæskenivået er for lavt eller høyt
Det er normalt at bremsevæskenivået blir litt lavere når bremseklossene sli-
tes, eller når væskenivået i akkumulatoren er høyt.
Hvis tanken må fylles ofte, kan det være en indikasjon på et alvorlig problem.
OM47C99NO.book Page 538 Monday, July 16, 2018 1:38 PM

5397-3. Vedlikehold du kan gjøre selv
OM47C99NO
7
Vedlikehold og stell
Panser
Trekk i utløserspaken for pan-
seret.
Panseret vil sprette litt opp.
Trekk i utløserspaken for åpning
av panser, og løft panseret.
Hold panseret åpent ved å sette
støttestangen i sporet.
Åpne panseret ved å løsne låsen fra innsiden av bilen.
1
2
3
OM47C99NO.book Page 539 Monday, July 16, 2018 1:38 PM

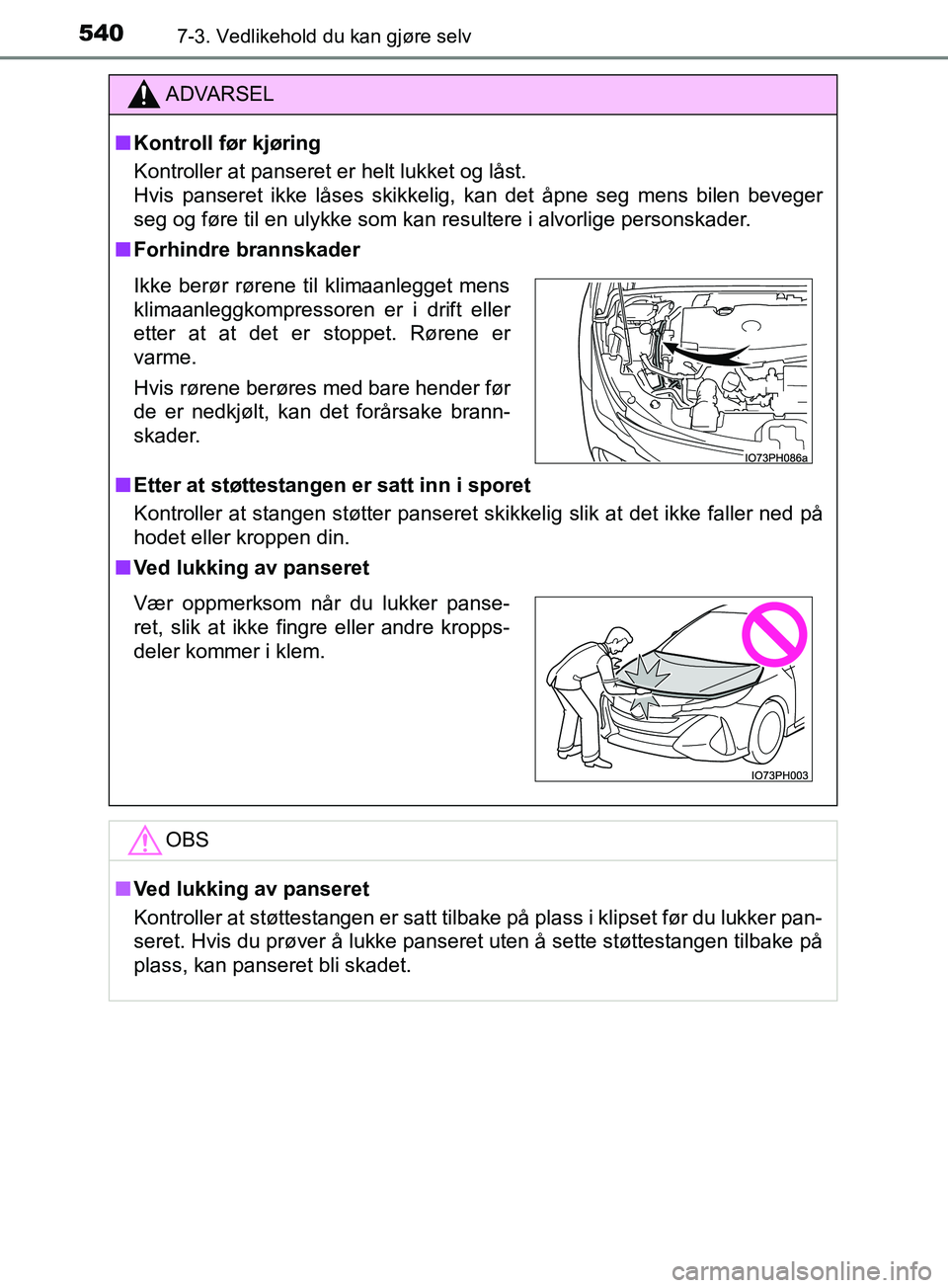

5407-3. Vedlikehold du kan gjøre selv
OM47C99NO
ADVARSEL
n Kontroll før kjøring
Kontroller at panseret er helt lukket og låst.
Hvis panseret ikke låses skikkelig, kan det åpne seg mens bilen be\
veger
seg og føre til en ulykke som kan resultere i alvorlige personskader.
n Forhindre brannskader
n Etter at støttestange n er satt inn i sporet
Kontroller at stangen støtter panseret skikkelig slik at det ikke faller ned på
hodet eller kroppen din.
n Ved lukking av panseret
OBS
nVed lukking av panseret
Kontroller at støttestangen er satt tilbake på plass i klipset før du lukker pan-
seret. Hvis du prøver å lukke panseret uten å sette støttestangen tilbake på
plass, kan panseret bli skadet.
Ikke berør rørene til klimaanlegget mens
klimaanleggkompressoren er i drift eller
etter at at det er stoppet. Rørene er
varme.
Hvis rørene berøres med bare hender før
de er nedkjølt, kan det forårsake brann-
skader.
Vær oppmerksom når du lukker panse-
ret, slik at ikke fingre eller andre kropps-
deler kommer i klem.
OM47C99NO.book Page 540 Monday, July 16, 2018 1:38 PM

5417-3. Vedlikehold du kan gjøre selv
OM47C99NO
7
Vedlikehold og stell
Plassering av jekken
uForan
Sett en gulvjekk mot fremre opphengsbjelke.
uBak
Følg instruksjonene som fulgte med jekken og bruk den forsiktig.
Plasser jekken riktig når du skal jekke opp bilen. Feil plassering
kan skade bilen eller føre til personskader.
OM47C99NO.book Page 541 Monday, July 16, 2018 1:38 PM

5427-3. Vedlikehold du kan gjøre selv
OM47C99NO
Motorrom
Ekspansjonstank (S. 546)
Sikringsbokser ( S. 590)
Peilepinne ( S. 543)
Oljepåfyllingslokk ( S. 544)
Spylervæskebeholder ( S. 554) 12-voltsbatteri (
S. 549)
Kjølevæskebeholder for
strømstyringsenhet ( S. 546)
Radiator ( S. 548)
Kondenser ( S. 548)
Elektriske kjølevifter1
2
3
4
5
6
7
8
9
10
OM47C99NO.book Page 542 Monday, July 16, 2018 1:38 PM

5437-3. Vedlikehold du kan gjøre selv
OM47C99NO
7
Vedlikehold og stell
Kontroller oljenivået med peilepinnen når motoren har driftstempera-
tur og er slått av.
nKontroll av motoroljenParker bilen på et plant underlag. Vent i minst fem minutter etter
å ha varmet opp motoren og stanset hybridsystemet, slik at oljen
renner ned i bunnpannen.
Trekk opp peilepinnen mens
du holder en fille under
enden.
Tørk av peilepinnen.
Sett peilepinnen helt inn igjen.
Trekk opp peilepinnen mens du holder en fille under enden, og
kontroller oljenivået.
Lav
Normal
For høyt
Tørk av peilepinnen, og sett den helt inn igjen.
Motorolje
1
2
3
4
5
1
2
3
6
OM47C99NO.book Page 543 Monday, July 16, 2018 1:38 PM
