2018 TOYOTA PRIUS PLUG-IN HYBRID Instruksjoner for bruk (in Norwegian)

1202-2. Lading
OM47C99NO

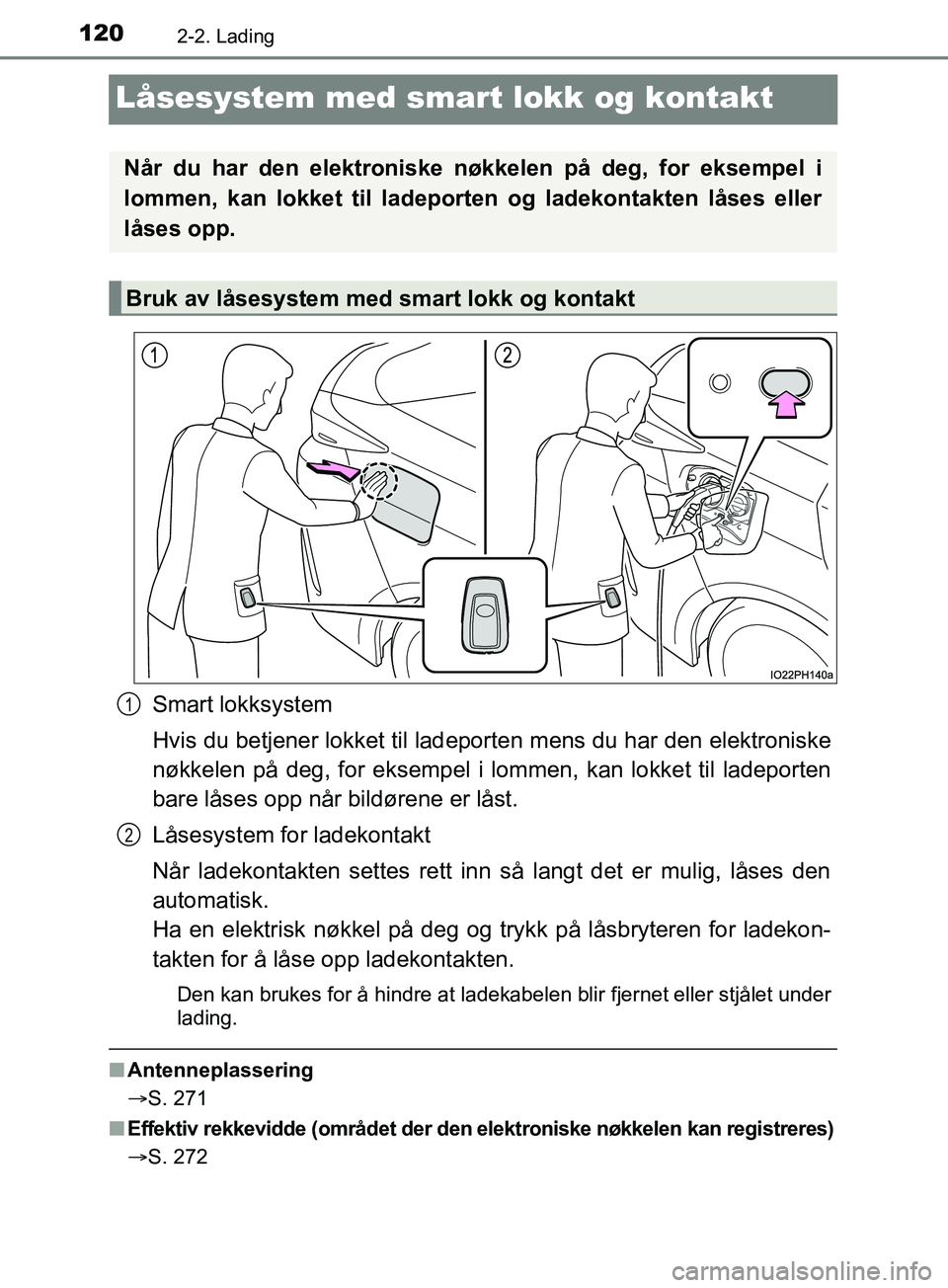

Låsesystem med smart lokk og kontakt
Smart lokksystem
Hvis du betjener lokket til ladeporten mens du har den elektroniske
nøkkelen på deg, for eksempel i lommen, kan lokket til ladeporten
bare låses opp når bildørene er låst.
Låsesystem for ladekontakt
Når ladekontakten settes rett inn så langt det er mulig, låses den
automatisk.
Ha en elektrisk nøkkel på deg og trykk på låsbryteren for ladekon-
takten for å låse opp ladekontakten.
Den kan brukes for å hindre at ladek abelen blir fjernet eller stjålet under
lading.
n Antenneplassering
S. 271
n Effektiv rekkevidde (området der den elektroniske nøkkelen kan registreres)
S. 272
Når du har den elektroniske nøkkelen på deg, for eksempel i
lommen, kan lokket til ladeporten og ladekontakten låses eller
låses opp.
Bruk av låsesystem med smart lokk og kontakt
1
2
OM47C99NO.book Page 120 Monday, July 16, 2018 1:38 PM

1212-2. Lading
2
Plug-in hybridsystem
OM47C99NOn

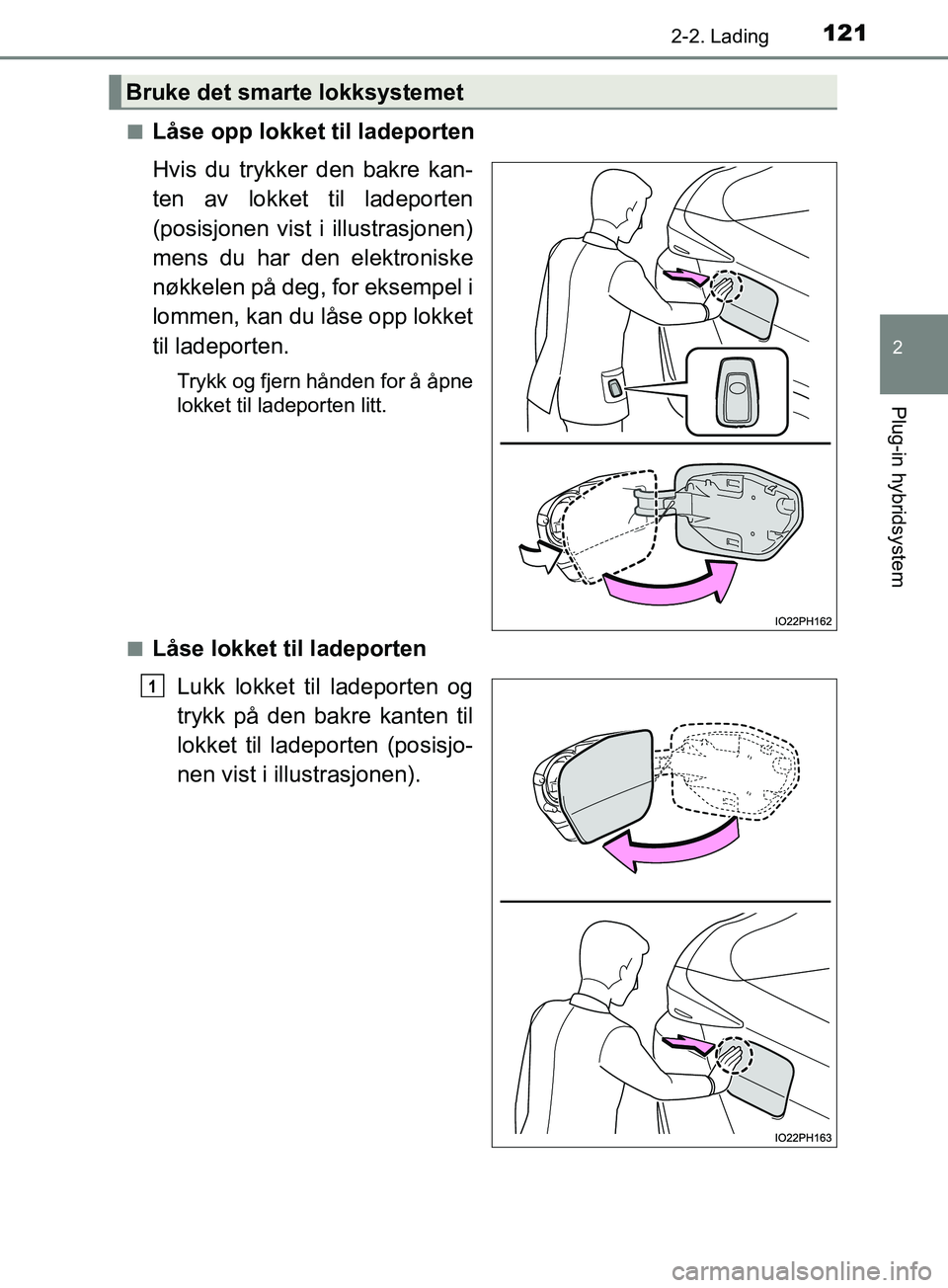

Låse opp lokket til ladeporten
Hvis du trykker den bakre kan-
ten av lokket til ladeporten
(posisjonen vist i illustrasjonen)
mens du har den elektroniske
nøkkelen på deg, for eksempel i
lommen, kan du låse opp lokket
til ladeporten.
Trykk og fjern hånden for å åpne
lokket til ladeporten litt.
n
Låse lokket til ladeporten Lukk lokket til ladeporten og
trykk på den bakre kanten til
lokket til ladeporten (posisjo-
nen vist i illustrasjonen).
Bruke det smarte lokksystemet
1
OM47C99NO.book Page 121 Monday, July 16, 2018 1:38 PM

1222-2. Lading
OM47C99NO

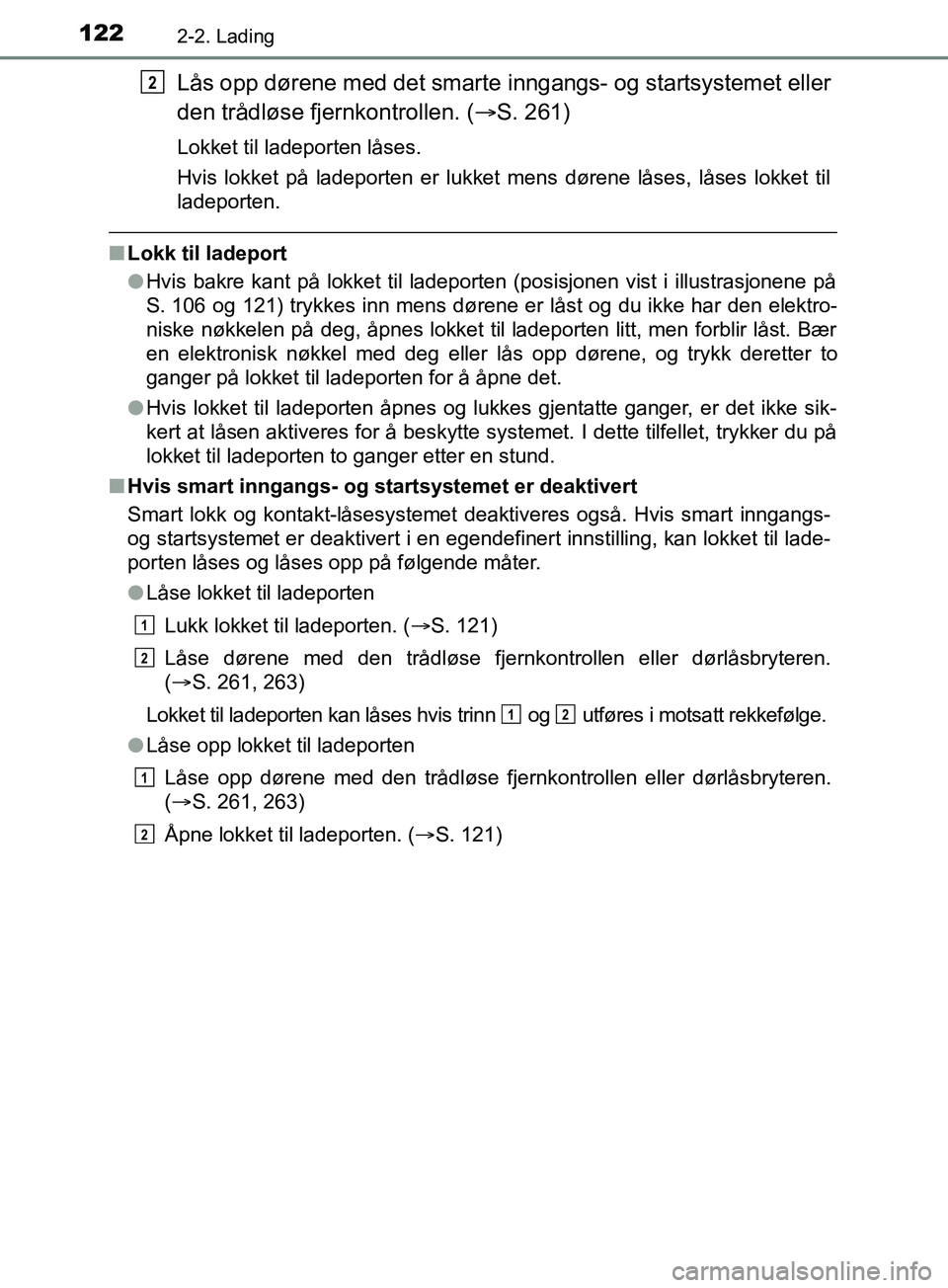

Lås opp dørene med det smarte inngangs- og startsystemet eller
den trådløse fjernkontrollen. ( S. 261)
Lokket til ladeporten låses.
Hvis lokket på ladeporten er lukket mens dørene låses, låses lokket til
ladeporten.
nLokk til ladeport
lHvis bakre kant på lokket til ladeporten (posisjonen vist i illustrasjonene på
S. 106 og 121) trykkes inn mens dørene er låst og du ikke har den elektro-
niske nøkkelen på deg, åpnes lokket til ladeporten litt, men forblir låst. Bær
en elektronisk nøkkel med deg eller lås opp dørene, og trykk deretter to
ganger på lokket til ladeporten for å åpne det.
l Hvis lokket til ladeporten åpnes og lukkes gjentatte ganger, er det ikke sik-
kert at låsen aktiveres for å beskytte systemet. I dette tilfellet, trykker du på
lokket til ladeporten to ganger etter en stund.
n Hvis smart inngangs- og st artsystemet er deaktivert
Smart lokk og kontakt-låsesystemet deaktiveres også. Hvis smart inngangs-
og startsystemet er deaktivert i en egendefinert innstilling, kan lokket til lade-
porten låses og låses opp på følgende måter.
l Låse lokket til ladeporten
Lukk lokket til ladeporten. ( S. 121)
Låse dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
(  S. 261, 263)
Lokket til ladeporten kan låses hvis trinn og utføres i motsatt rekkefølge.
l Låse opp lokket til ladeporten
Låse opp dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
( S. 261, 263)
Åpne lokket til ladeporten. ( S. 121)
2
1
2
12
1
2
OM47C99NO.book Page 122 Monday, July 16, 2018 1:38 PM

1232-2. Lading
2
Plug-in hybridsystem
OM47C99NOn

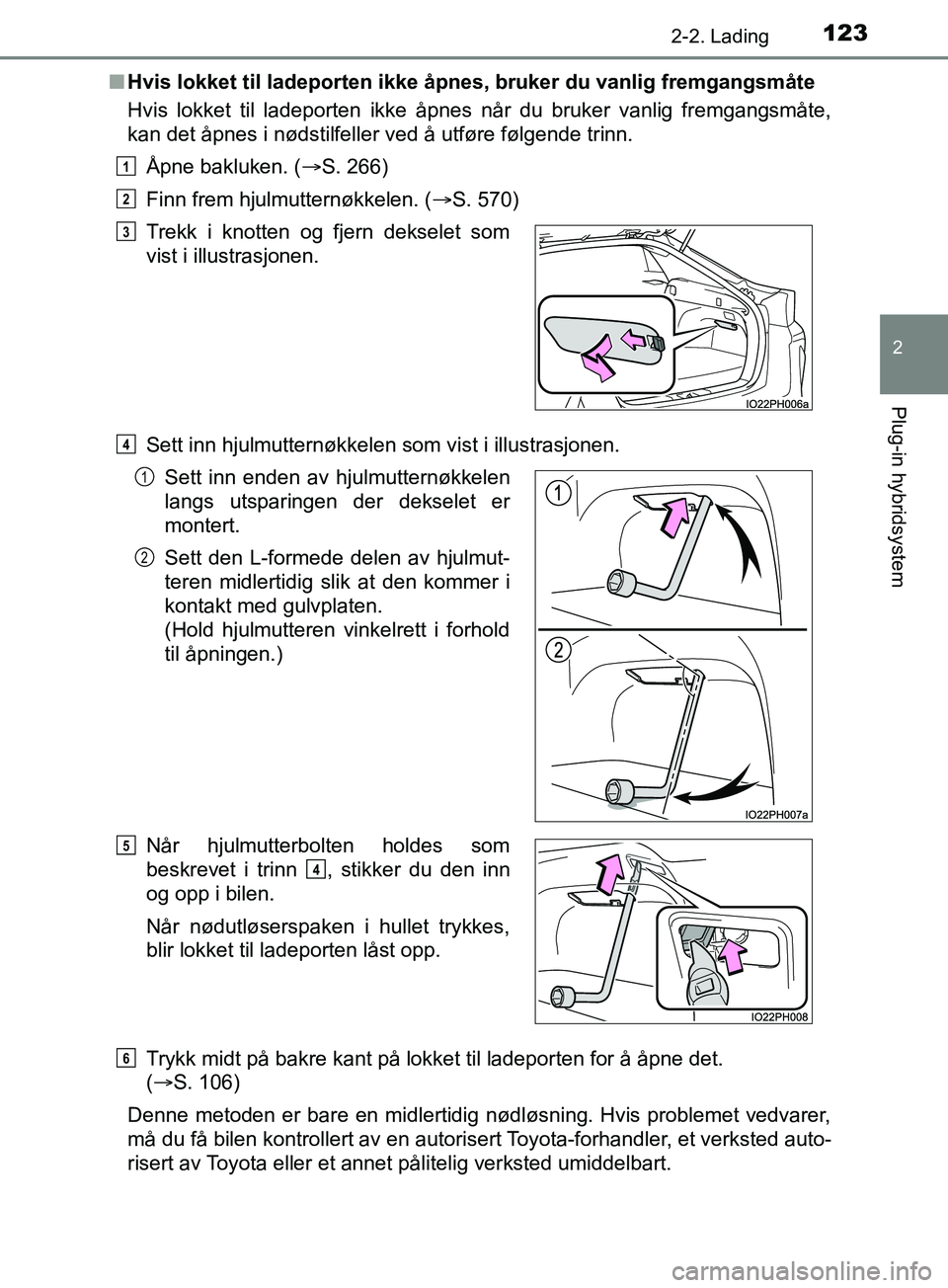

Hvis lokket til ladeporten ikke åpn es, bruker du vanlig fremgangsmåte
Hvis lokket til ladeporten ikke åpnes når du bruker vanlig fremgangsmåte,
kan det åpnes i nødstilfeller ved å utføre følgende trinn.
Åpne bakluken. ( S. 266)
Finn frem hjulmutternøkkelen. ( S. 570)
Sett inn hjulmutternøkkelen som vist i illustrasjonen.
Trykk midt på bakre kant på lokket til ladeporten for å åpne det.
( S. 106)
Denne metoden er bare en midlertidig nødløsning. Hvis problemet vedvarer,
må du få bilen kontrollert av en autorisert Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålitelig verksted umiddelbart. Trekk i knotten og fjern dekselet som
vist i illustrasjonen.
Sett inn enden av hjulmutternøkkelen
langs utsparingen der dekselet er
montert.
Sett den L-formede delen av hjulmut-
teren midlertidig slik at den kommer i
kontakt med gulvplaten.
(Hold hjulmutteren vinkelrett i forhold
til åpningen.)
Når hjulmutterbolten holdes som
beskrevet i trinn , stikker du den inn
og opp i bilen.
Når nødutløserspaken i hullet trykkes,
blir lokket til ladeporten låst opp.
1
2
3
4
1
2
5
4
6
OM47C99NO.book Page 123 Monday, July 16, 2018 1:38 PM

1242-2. Lading
OM47C99NO

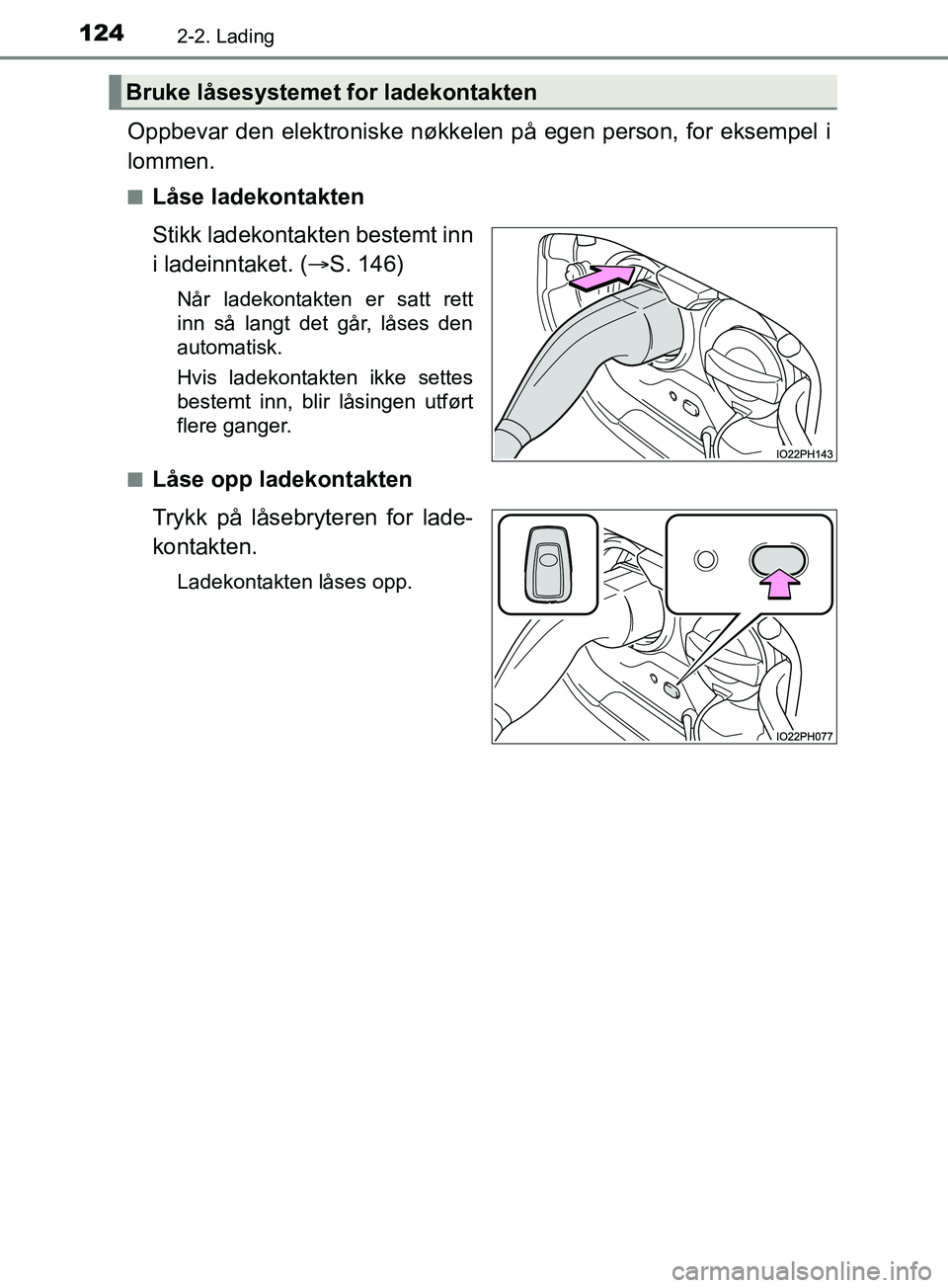

Oppbevar den elektroniske nøkkelen på egen person, for eksempel i
lommen.
nLåse ladekontakten
Stikk ladekontakten bestemt inn
i ladeinntaket. ( S. 146)
Når ladekontakten er satt rett
inn så langt det går, låses den
automatisk.
Hvis ladekontakten ikke settes
bestemt inn, blir låsingen utført
flere ganger.
n
Låse opp ladekontakten
Trykk på låsebryteren for lade-
kontakten.
Ladekontakten låses opp.
Bruke låsesystemet for ladekontakten
OM47C99NO.book Page 124 Monday, July 16, 2018 1:38 PM

1252-2. Lading
2
Plug-in hybridsystem
OM47C99NO

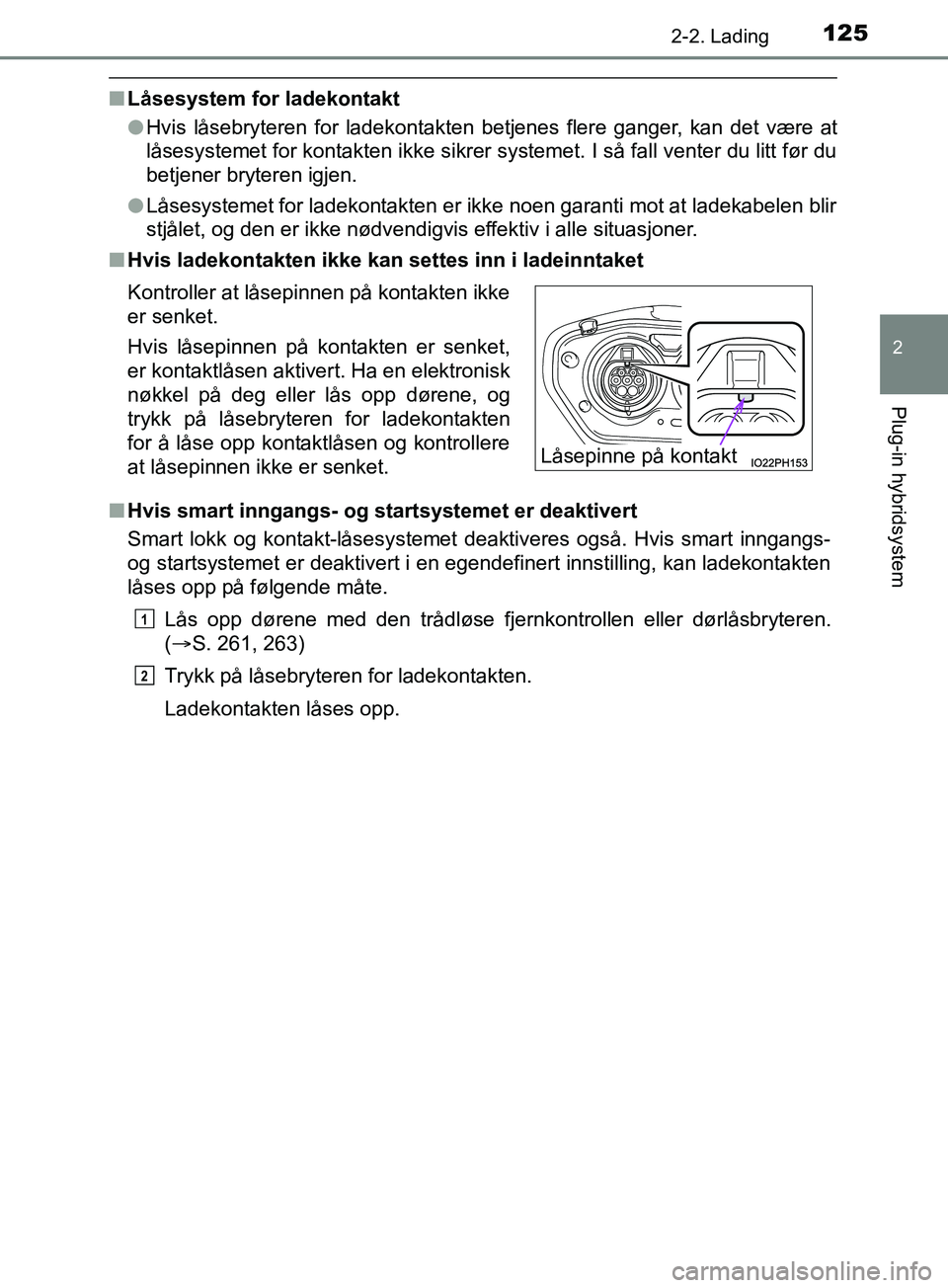

nLåsesystem for ladekontakt
lHvis låsebryteren for ladekontakten betjenes flere ganger, kan det være at
låsesystemet for kontakten ikke sikrer systemet. I så fall venter du litt før du
betjener bryteren igjen.
l Låsesystemet for ladekontakten er ikke noen garanti mot at ladekabelen blir
stjålet, og den er ikke nødvendigvis effektiv i alle situasjoner.
n Hvis ladekontakten ikke kan settes inn i ladeinntaket
n Hvis smart inngangs- og st artsystemet er deaktivert
Smart lokk og kontakt-låsesystemet deaktiveres også. Hvis smart inngangs-
og startsystemet er deaktivert i en egendefinert innstilling, kan ladekontakten
låses opp på følgende måte.
Lås opp dørene med den trådløse fjernkontrollen eller dørlåsbryteren.
( S. 261, 263)
Trykk på låsebryteren for ladekontakten.
Ladekontakten låses opp.
Kontroller at låsepinnen på kontakten ikke
er senket.
Hvis låsepinnen på kontakten er senket,
er kontaktlåsen aktivert. Ha en elektronisk
nøkkel på deg eller lås opp dørene, og
trykk på låsebryteren for ladekontakten
for å låse opp kontaktlåsen og kontrollere
at låsepinnen ikke er senket.
Låsepinne på kontakt
1
2
OM47C99NO.book Page 125 Monday, July 16, 2018 1:38 PM

1262-2. Lading
OM47C99NOn

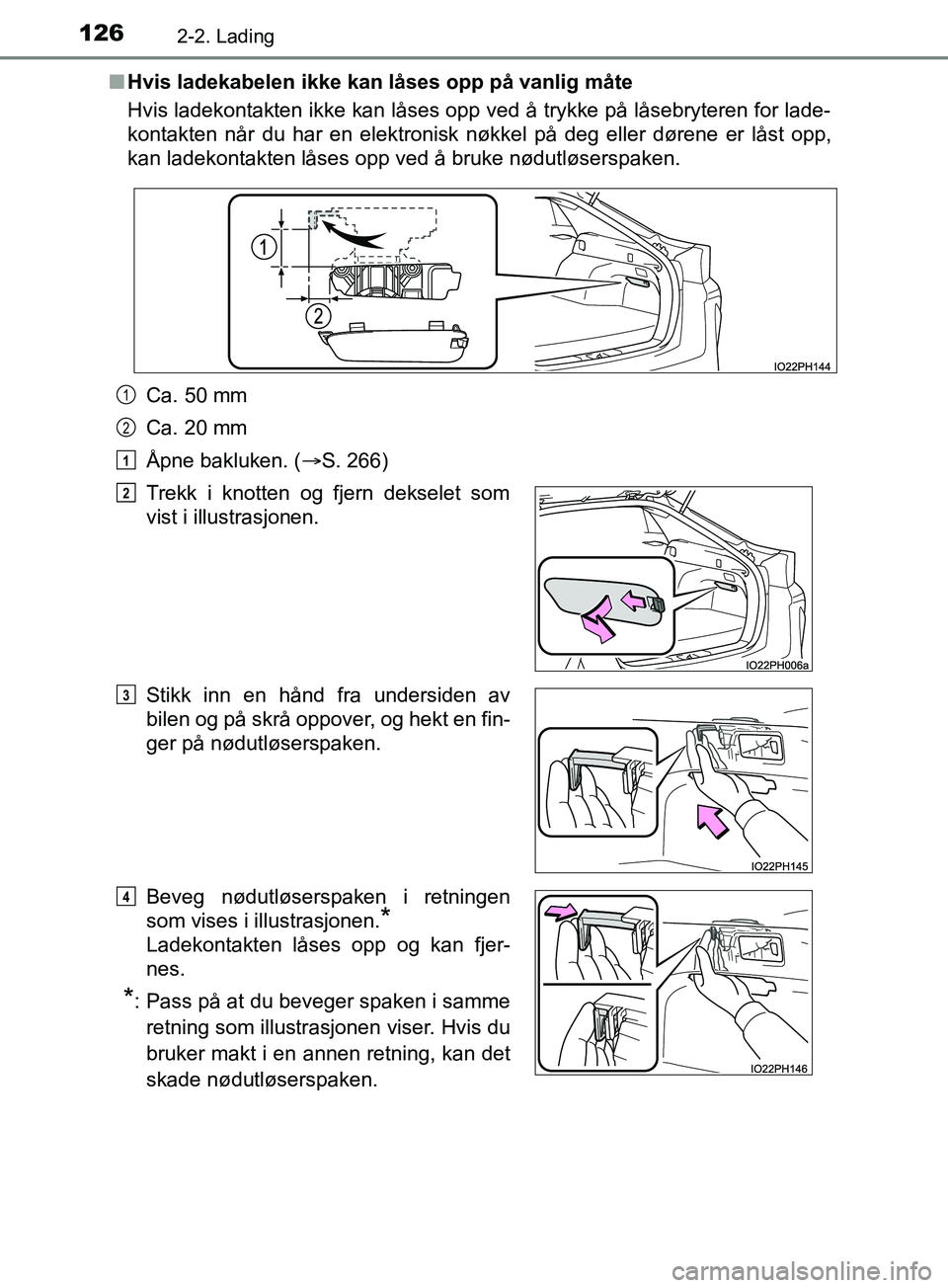

Hvis ladekabelen ikke kan låses opp på vanlig måte
Hvis ladekontakten ikke kan låses opp ved å trykke på låsebryteren for lade-
kontakten når du har en elektronisk nøkkel på deg eller dørene er låst opp,
kan ladekontakten låses opp ved å bruke nødutløserspaken.
Ca. 50 mm
Ca. 20 mm
Åpne bakluken. ( S. 266)
Trekk i knotten og fjern dekselet som
vist i illustrasjonen.
Stikk inn en hånd fra undersiden av
bilen og på skrå oppover, og hekt en fin-
ger på nødutløserspaken.
Beveg nødutløserspaken i retningen
som vises i illustrasjonen.
*
Ladekontakten låses opp og kan fjer-
nes.
*: Pass på at du beveger spaken i samme
retning som illustrasjonen viser. Hvis du
bruker makt i en annen retning, kan det
skade nødutløserspaken.
1
2
1
2
3
4
OM47C99NO.book Page 126 Monday, July 16, 2018 1:38 PM

1272-2. Lading
2
Plug-in hybridsystem

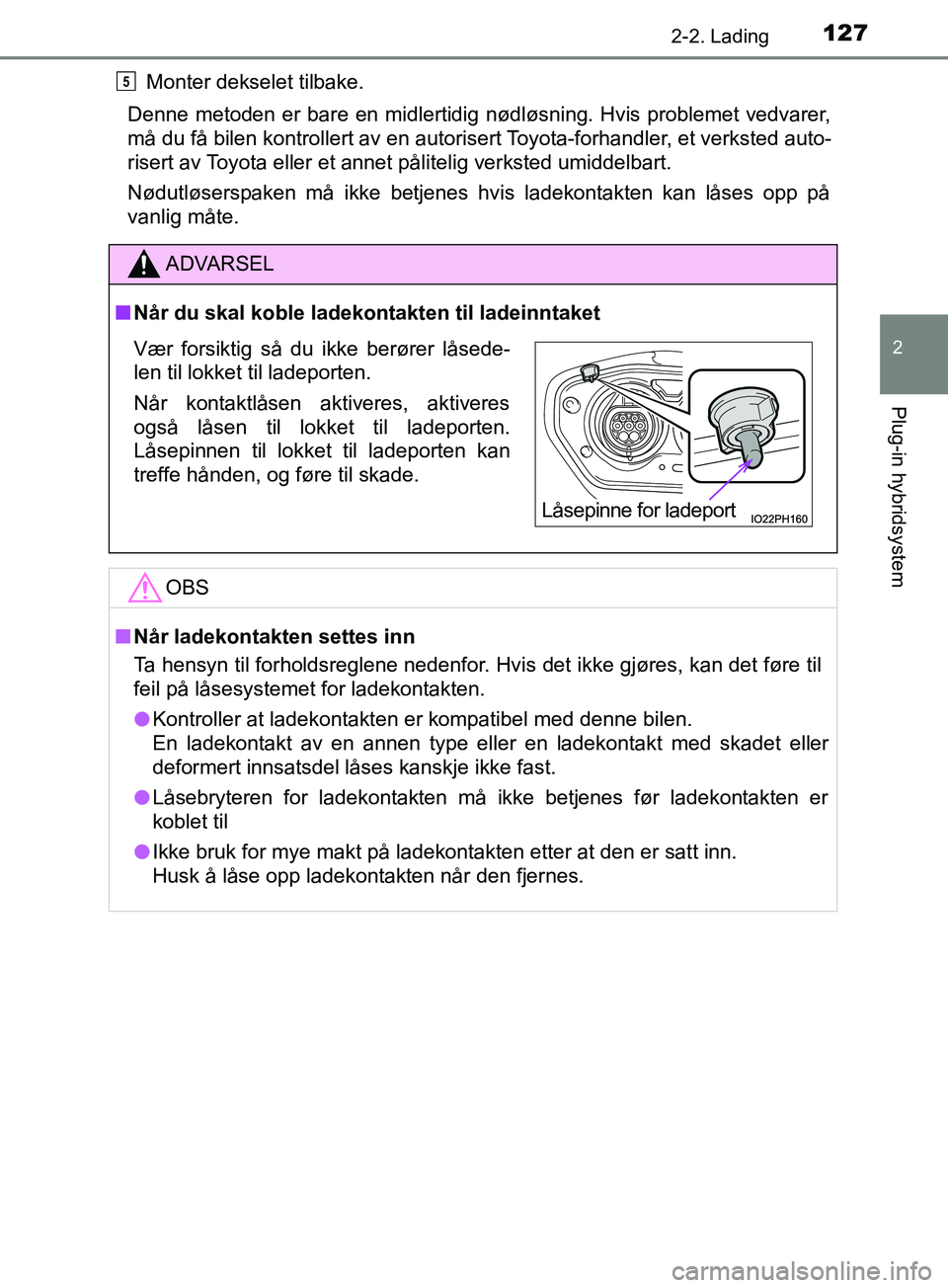

OM47C99NOMonter dekselet tilbake.
Denne metoden er bare en midlertidig nødløsning. Hvis problemet vedvarer,
må du få bilen kontrollert av en autorisert Toyota-forhandler, et verksted auto-
risert av Toyota eller et annet pålitelig verksted umiddelbart.
Nødutløserspaken må ikke betjenes hvis ladekontakten kan låses opp på
vanlig måte.
ADVARSEL
n Når du skal koble ladekontakten til ladeinntaket
OBS
nNår ladekontakten settes inn
Ta hensyn til forholdsreglene nedenfor. Hvis det ikke gjøres, kan det føre til
feil på låsesystemet for ladekontakten.
l Kontroller at ladekontakten er kompatibel med denne bilen.
En ladekontakt av en annen type eller en ladekontakt med skadet eller
deformert innsatsdel låses kanskje ikke fast.
l Låsebryteren for ladekontakten må ikke betjenes før ladekontakten er
koblet til
l Ikke bruk for mye makt på ladekontakten etter at den er satt inn.
Husk å låse opp ladekontakten når den fjernes.
5
Vær forsiktig så du ikke berører låsede-
len til lokket til ladeporten.
Når kontaktlåsen aktiveres, aktiveres
også låsen til lokket til ladeporten.
Låsepinnen til lokket til ladeporten kan
treffe hånden, og føre til skade.
Låsepinne for ladeport
OM47C99NO.book Page 127 Monday, July 16, 2018 1:38 PM
