2018 TOYOTA HIGHLANDER Manual del propietario (in Spanish)

5298-2. Pasos necesarios en caso de emergencia
8
Cuando se presenta un problema
HIGHLANDER_MXS_0E033S

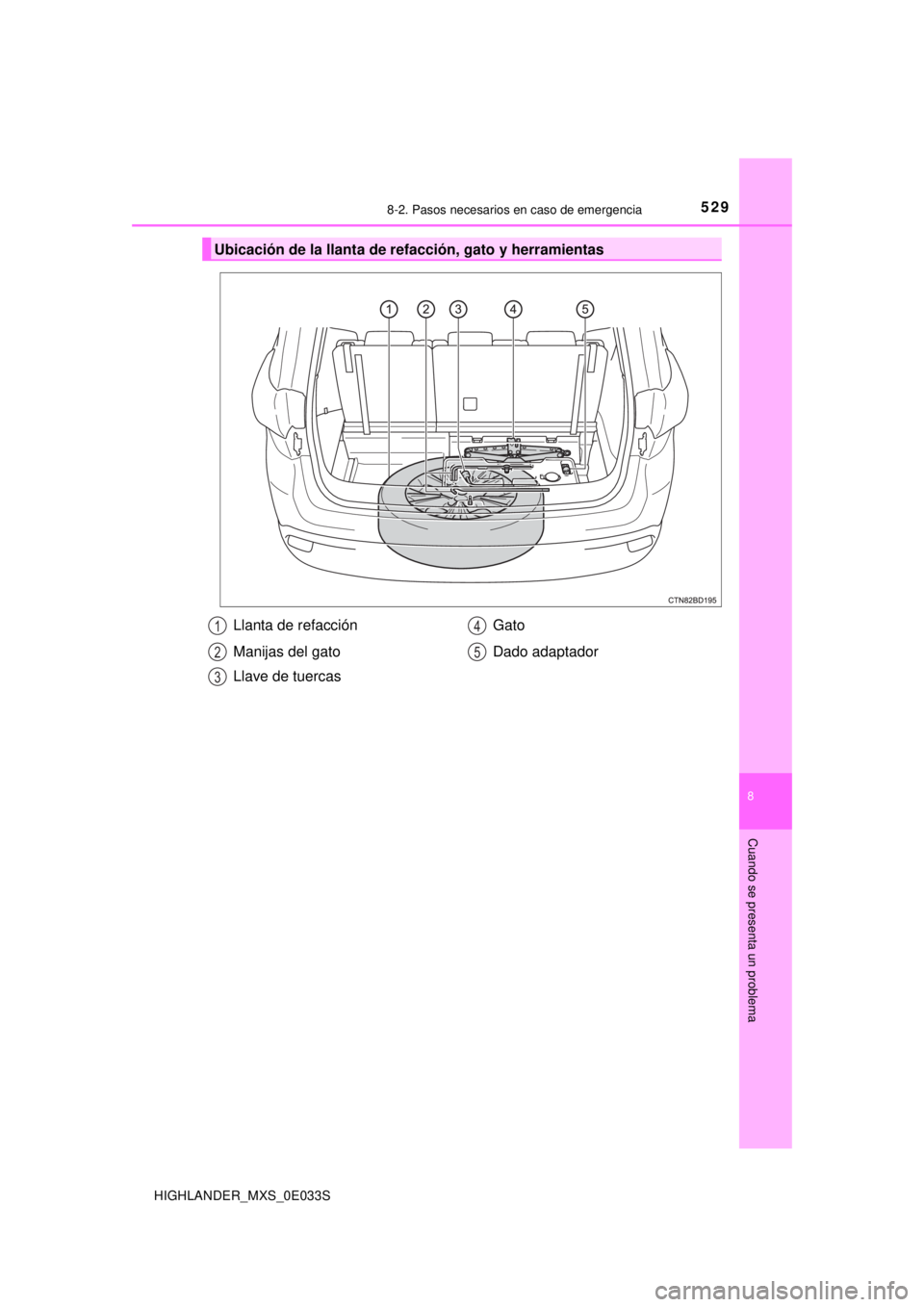

Ubicación de la llanta de refacción, gato y herramientas
Llanta de refacción
Manijas del gato
Llave de tuercasGato
Dado adaptador1
2
3
4
5

5308-2. Pasos necesarios en caso de emergencia
HIGHLANDER_MXS_0E033S
ADVERTENCIA
■Uso del gato para cambiar las llantas
Tenga en cuenta las siguientes precauciones.
El uso incorrecto del gato para llantas puede ocasionar que el vehículo se caiga
repentinamente, ocasionando la muerte o lesiones severas.
● No utilice el gato para cambiar las llantas para ningún otro propósito que no sea
reemplazar llantas o instalar y quitar las cadenas para llantas.
● Para reemplazar una llanta ponchada utilice solamente el gato para cambiar las
llantas que viene con el vehículo.
No lo utilice en otros vehículos y no utilice otro tipo de gatos para reemplazar llan-
tas en este vehículo.
● Asegúrese de colocar el gato en el punto de apoyo para el mismo.
● No coloque ninguna parte de su cuerpo debajo del vehículo mientras está levan-
tado por el gato.
● No arranque el motor mientras el vehículo esté levantado con un gato.
● No eleve el vehículo si hay alguien dentro del mismo.
● Cuando eleve el vehículo, no ponga ningún objeto encima ni debajo del gato.
● No levante el vehículo a una altura mayor a la requerida para reemplazar la llanta.
● Si es necesario meterse debajo del vehículo utilice un soporte para gato.
● Cuando baje el vehículo, asegúrese de que no exista nadie cerca del vehículo. Si
hay personas alrededor, adviértales verbalmente antes de bajar el vehículo.

5318-2. Pasos necesarios en caso de emergencia
8
Cuando se presenta un problema
HIGHLANDER_MXS_0E033S

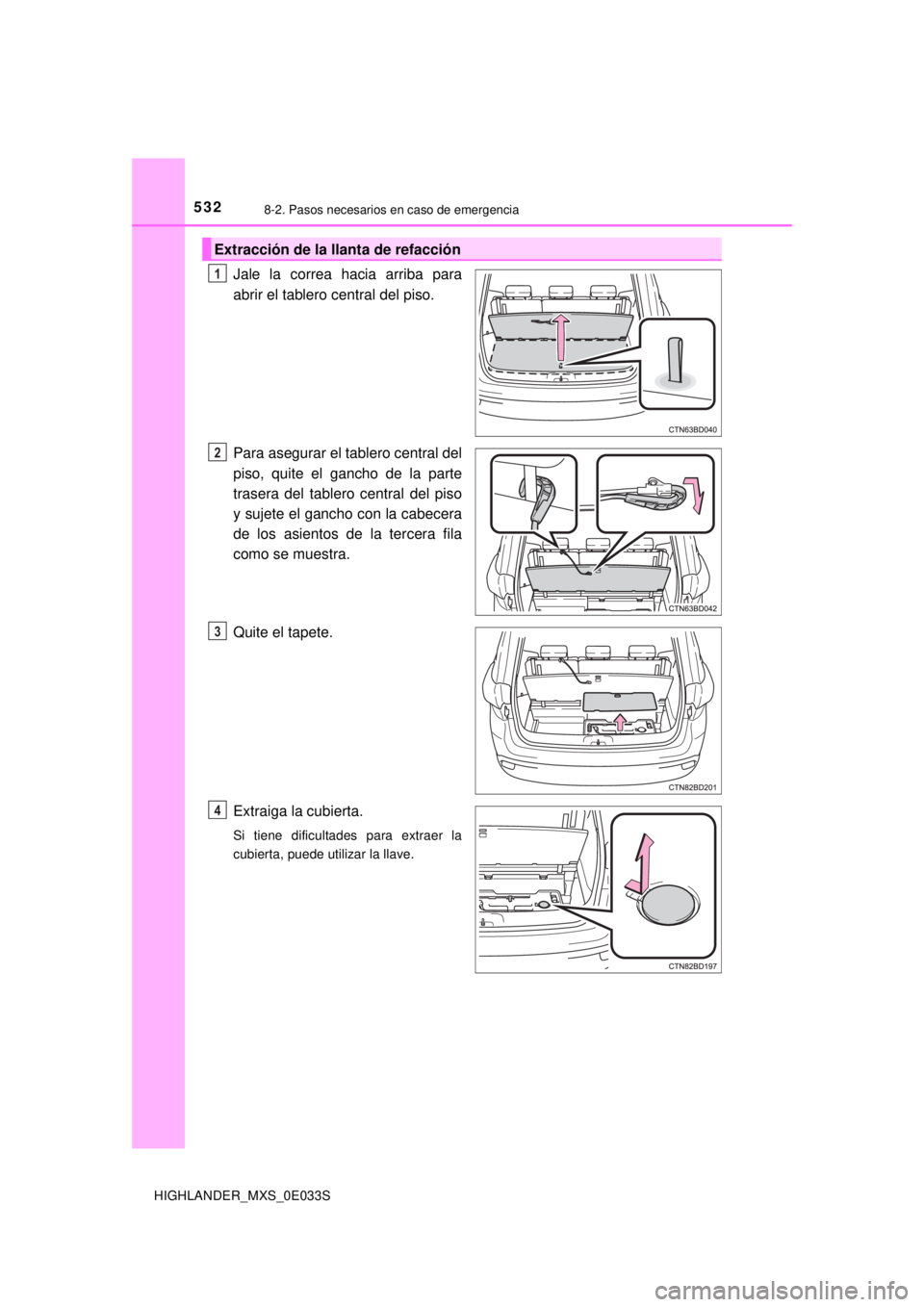

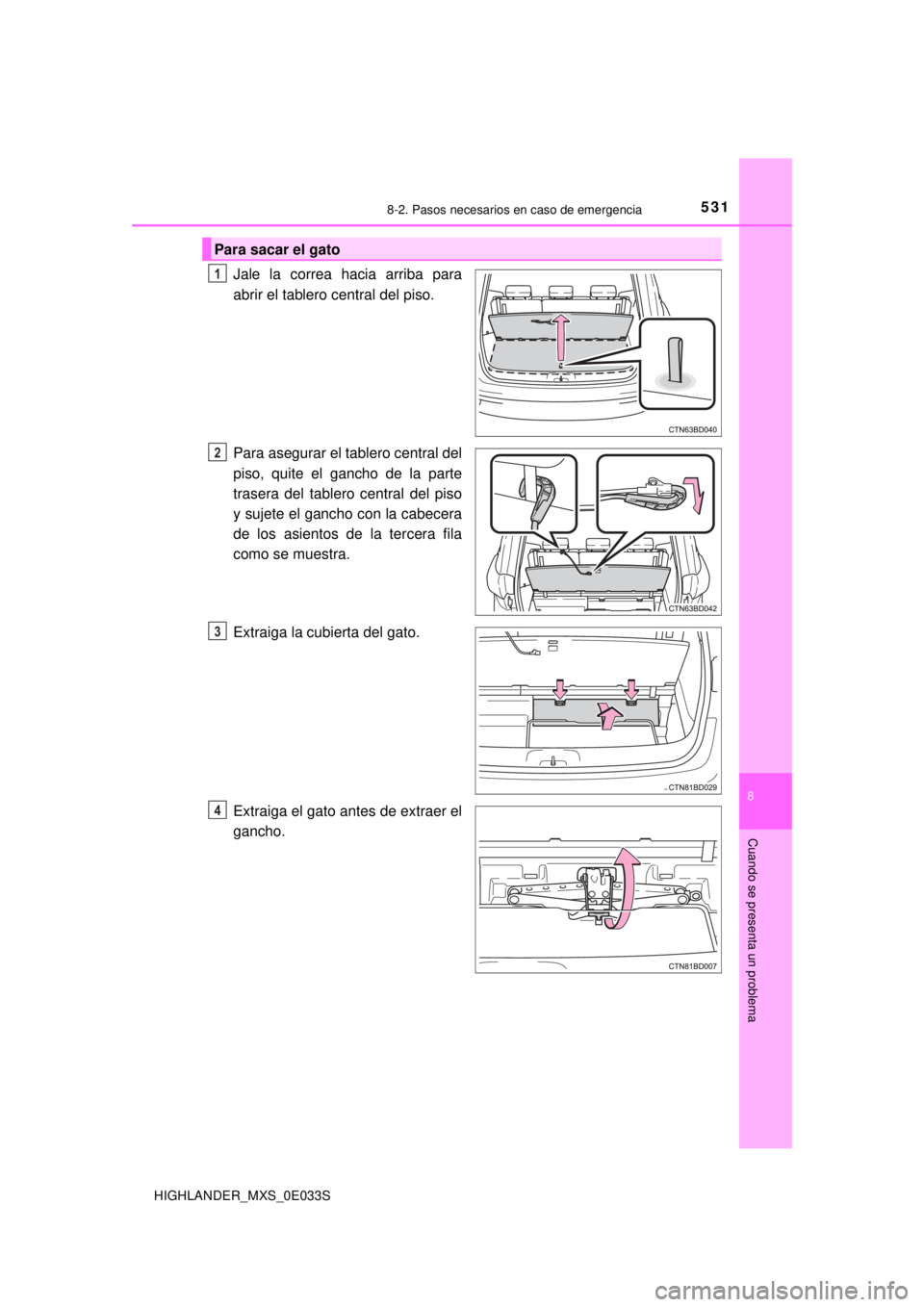

Jale la correa hacia arriba para
abrir el tablero central del piso.
Para asegurar el tablero central del
piso, quite el gancho de la parte
trasera del tablero central del piso
y sujete el gancho con la cabecera
de los asientos de la tercera fila
como se muestra.
Extraiga la cubierta del gato.
Extraiga el gato antes de extraer el
gancho.
Para sacar el gato
1
2
3
4

5328-2. Pasos necesarios en caso de emergencia
HIGHLANDER_MXS_0E033S
Jale la correa hacia arriba para
abrir el tablero central del piso.
Para asegurar el tablero central del
piso, quite el gancho de la parte
trasera del tablero central del piso
y sujete el gancho con la cabecera
de los asientos de la tercera fila
como se muestra.
Quite el tapete.
Extraiga la cubierta.
Si tiene dificultades para extraer la
cubierta, puede utilizar la llave.
Extracción de la llanta de refacción
1
2
3
4

5338-2. Pasos necesarios en caso de emergencia
8
Cuando se presenta un problema
HIGHLANDER_MXS_0E033S

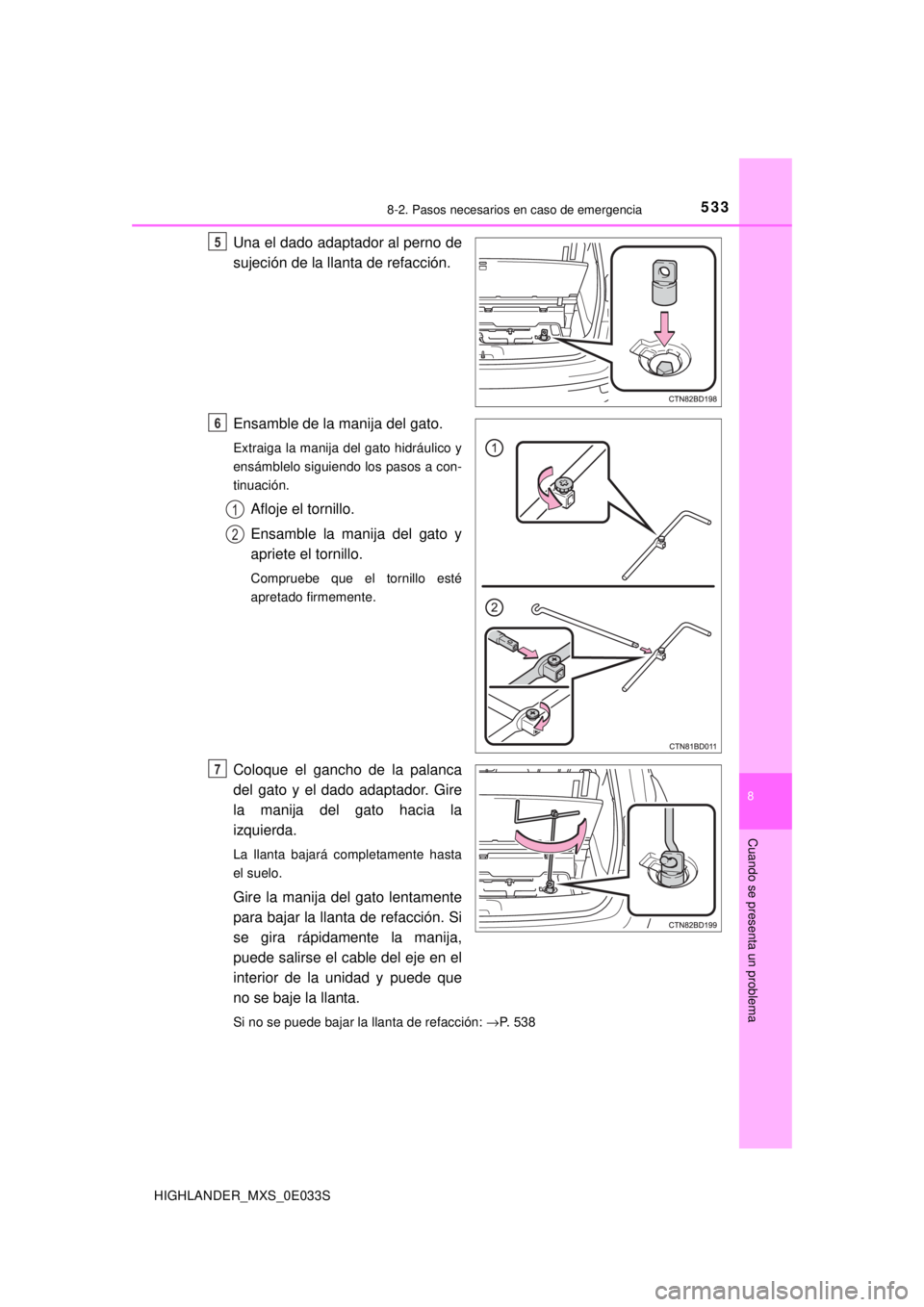

Una el dado adaptador al perno de
sujeción de la llanta de refacción.
Ensamble de la manija del gato.
Extraiga la manija del gato hidráulico y
ensámblelo siguiendo los pasos a con-
tinuación.
Afloje el tornillo.
Ensamble la manija del gato y
apriete el tornillo.
Compruebe que el tornillo esté
apretado firmemente.
Coloque el gancho de la palanca
del gato y el dado adaptador. Gire
la manija del gato hacia la
izquierda.
La llanta bajará completamente hasta
el suelo.
Gire la manija del gato lentamente
para bajar la llanta de refacción. Si
se gira rápidamente la manija,
puede salirse el cable del eje en el
interior de la unidad y puede que
no se baje la llanta.
Si no se puede bajar la llanta de refacción: →P. 5 3 8
5
6
1
2
7

5348-2. Pasos necesarios en caso de emergencia
HIGHLANDER_MXS_0E033S

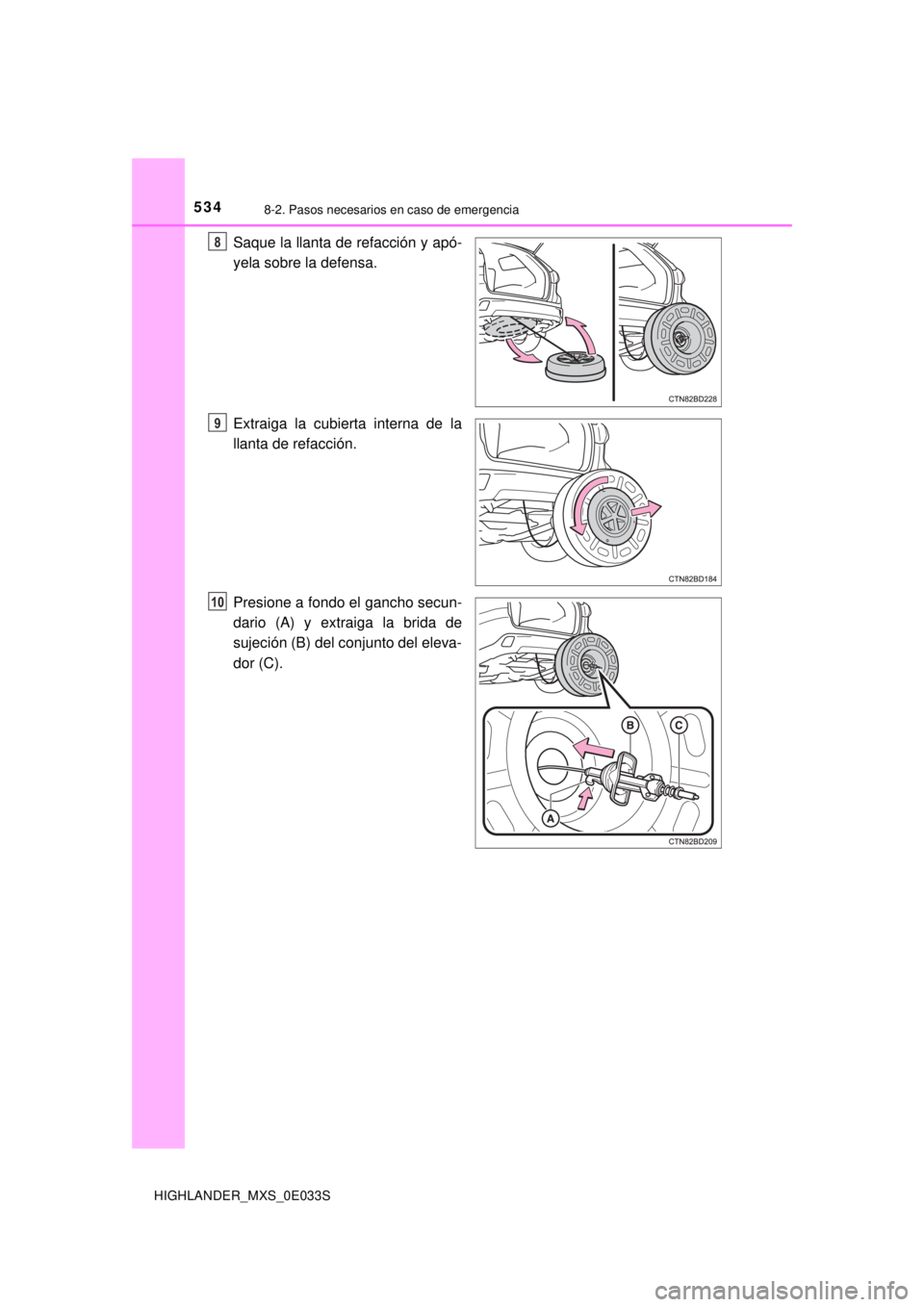

Saque la llanta de refacción y apó-
yela sobre la defensa.
Extraiga la cubierta interna de la
llanta de refacción.
Presione a fondo el gancho secun-
dario (A) y extraiga la brida de
sujeción (B) del conjunto del eleva-
dor (C).8
9
10

5358-2. Pasos necesarios en caso de emergencia
8
Cuando se presenta un problema
HIGHLANDER_MXS_0E033S

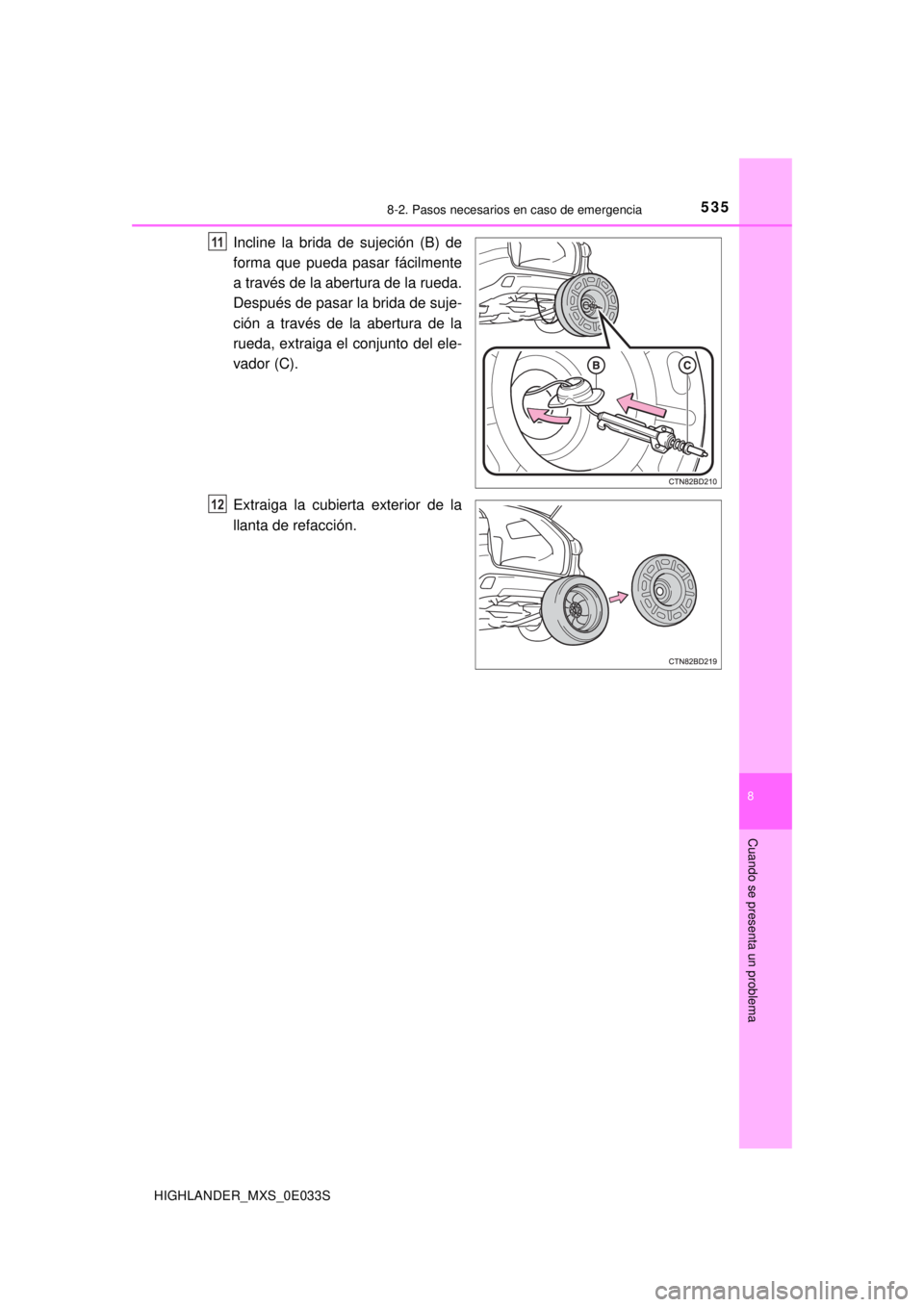

Incline la brida de sujeción (B) de
forma que pueda pasar fácilmente
a través de la abertura de la rueda.
Después de pasar la brida de suje-
ción a través de la abertura de la
rueda, extraiga el conjunto del ele-
vador (C).
Extraiga la cubierta exterior de la
llanta de refacción.11
12

5368-2. Pasos necesarios en caso de emergencia
HIGHLANDER_MXS_0E033S

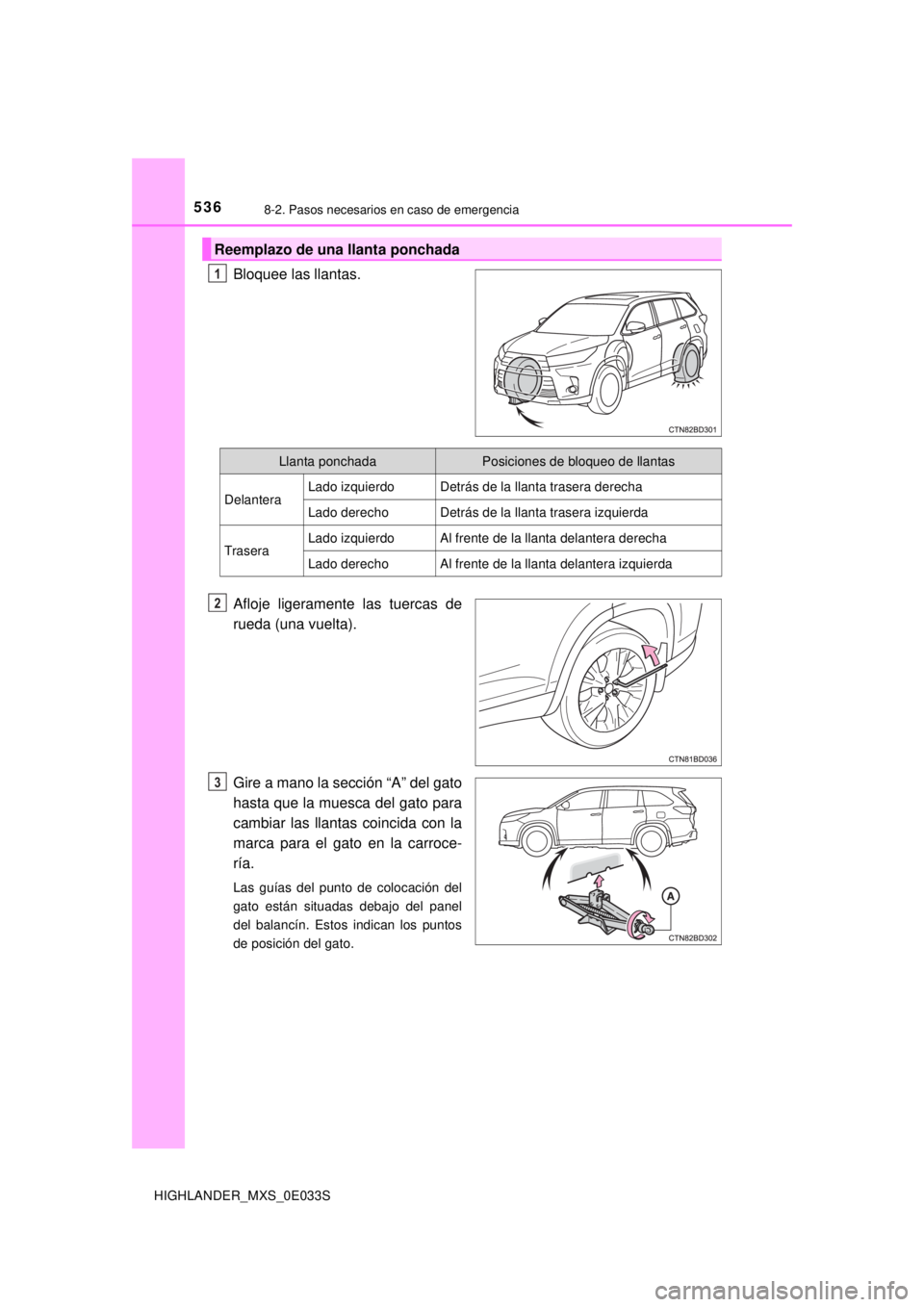

Bloquee las llantas.
Afloje ligeramente las tuercas de
rueda (una vuelta).
Gire a mano la sección “A” del gato
hasta que la muesca del gato para
cambiar las llantas coincida con la
marca para el gato en la carroce-
ría.
Las guías del punto de colocación del
gato están situadas debajo del panel
del balancín. Estos indican los puntos
de posición del gato.
Reemplazo de una llanta ponchada
1
Llanta ponchadaPosiciones de bloqueo de llantas
DelanteraLado izquierdoDetrás de la llanta trasera derecha
Lado derechoDetrás de la llanta trasera izquierda
TraseraLado izquierdoAl frente de la llanta delantera derecha
Lado derechoAl frente de la llanta delantera izquierda
2
3
