2018 Seat Arona Betriebsanleitung (in German)

Fahrerassistenzsysteme
beeinträchtigen und zu Beschädigungen füh-
ren.
● Der P
arklenkassistent orientiert sich an ge-
parkten F
ahrzeugen, an Bordsteinen oder an-
deren Gegebenheiten. Achten Sie darauf,
dass die Reifen und Felgen beim Einparken
nicht beschädigt werden. Brechen Sie den
Einparkvorgang gegebenenfalls rechtzeitig
ab, um Beschädigungen am Fahrzeug zu ver-
meiden.
● Die Ultraschallsensoren im Stoßfänger kön-
nen durch
Stöße, z. B. beim Ein- oder Auspar-
ken, beschädigt oder verstellt werden.
● Bei der Reinigung der Ultraschallsensoren
mit einem Hochdruc
kreiniger oder Dampf-
strahler die Ultraschallsensoren nur kurzzei-
tig direkt besprühen und immer einen Ab-
stand von mehr als 10 cm einhalten.
● Falls die Größe des vorn angebrachten
Kennz
eichens oder Kennzeichenträgers den
dafür vorgesehenen Bereich übersteigt oder
ein Kennzeichen verbogen oder verformt ist,
können:
– Erkennungsfehler auftreten.
– die Sensoren in Ihrer Erkennungsleistung
beeinträchtigt werden.
– Abbrüche oder fehlerhafte Ausführungen
des Einparkvorgangs erfolgen.
● Bei Ausfall eines Ultraschallsensors wird
der entspr
echende Bereich der Ultraschall-
sensorengruppe (vorn bzw. hinten) ausge-
schaltet und kann nicht mehr aktiviert wer-
den, bis der Defekt behoben wird. Die Senso-
ren des anderen Stoßfängers können jedoch weiterhin normal genutzt werden. Wenden
Sie sic
h bei einer

Störung des Systems bitte
an einen Fachbetrieb. SEAT empfiehlt dazu ei-
nen SEAT-Händler aufzusuchen. Hinweis
● Zur k orr

ekten Funktion des Systems sind
die Ultraschallsensoren in den Stoßfängern
sauber, schnee- und eisfrei zu halten und
nicht durch Aufkleber oder andere Gegen-
stände abzudecken.
● Geräuschquellen – z. B. rauer Asphalt,
Kopfs
teinpflaster und Störschall anderer
Fahrzeuge – können zu Fehlmeldungen des
Parklenkassistenten bzw. des ParkPilot füh-
ren.
● Um sich mit dem System und dessen Funk-
tionen ver
traut zu machen, empfiehlt SEAT,
die Bedienung des Parklenkassistenten an ei-
nem verkehrsberuhigten Ort oder Parkplatz
zu üben. Beschreibung des Parklenkassisten-
t
en Abb. 209
In der Mittelkonsole: Taste zum Ein-
s c
h

alten des Parklenkassistenten. Zum Parklenkassistenten gehören die Ultra-
s
c
h

allsensoren in Front- und Heckstoßfänger,
die Taste  ››› Abb. 209 zum Ein- und Aus-
schalten des Systems sowie die Anzeigen im
Display des Kombiinstruments.
Vorzeitiges Beenden oder automatischer Ab-
bruch des Ein- bzw. Ausparkvorgangs
Der Parklenkassistent bricht den Ein- bzw.
Ausparkvorgang ab, wenn einer der folgen-
den Fälle eintritt:
● Die Taste  wird g
edrückt.
● Eine Geschwindigkeit von etwa 7 km/h (4
mph) wird über
schritten.
● Der Fahrer greift in die Lenkung ein. »
247
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

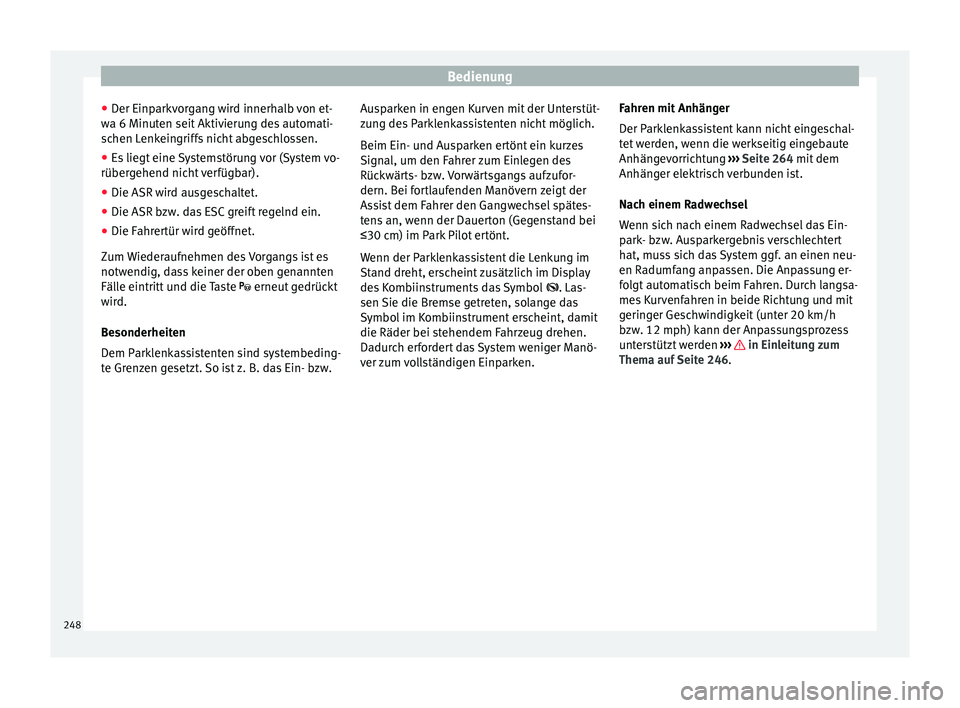

● Der Einp
ark
vorgang wird innerhalb von et-
wa 6 Minuten seit Aktivierung des automati-
schen Lenkeingriffs nicht abgeschlossen.
● Es liegt eine Systemstörung vor (System vo-
rübergehend nic
ht verfügbar).
● Die ASR wird ausgeschaltet.
● Die ASR bzw. das ESC greift regelnd ein.
● Die Fahrertür wird geöffnet.
Zum W
iederaufnehmen des Vorgangs ist es
notwendig, dass keiner der oben genannten
Fälle eintritt und die Taste  erneut gedrückt
wird.
Besonderheiten
Dem Parklenkassistenten sind systembeding-
te Grenzen gesetzt. So ist z. B. das Ein- bzw. Ausparken in engen Kurven mit der Unterstüt-
zun

g des Parklenkassistenten nicht möglich.
Beim Ein- und Ausparken ertönt ein kurzes
Signal, um den Fahrer zum Einlegen des
Rückwärts- bzw. Vorwärtsgangs aufzufor-
dern. Bei fortlaufenden Manövern zeigt der
Assist dem Fahrer den Gangwechsel spätes-
tens an, wenn der Dauerton (Gegenstand bei
≤30 cm) im Park Pilot ertönt.
Wenn der Parklenkassistent die Lenkung im
Stand dreht, erscheint zusätzlich im Display
des Kombiinstruments das Symbol . Las-
sen Sie die Bremse getreten, solange das
Symbol im Kombiinstrument erscheint, damit
die Räder bei stehendem Fahrzeug drehen.
Dadurch erfordert das System weniger Manö-
ver zum vollständigen Einparken. Fahren mit Anhänger
Der Park
lenkassistent kann nicht eingeschal-
tet werden, wenn die werkseitig eingebaute
Anhängevorrichtung ››› Seite 264 mit dem
Anhänger elektrisch verbunden ist.
Nach einem Radwechsel
Wenn sich nach einem Radwechsel das Ein-
park- bzw. Ausparkergebnis verschlechtert
hat, muss sich das System ggf. an einen neu-
en Radumfang anpassen. Die Anpassung er-
folgt automatisch beim Fahren. Durch langsa-
mes Kurvenfahren in beide Richtung und mit
geringer Geschwindigkeit (unter 20 km/h
bzw. 12 mph) kann der Anpassungsprozess
unterstützt werden ››› in Einleitung zum
Them a auf


Seite 246.
248

Fahrerassistenzsysteme

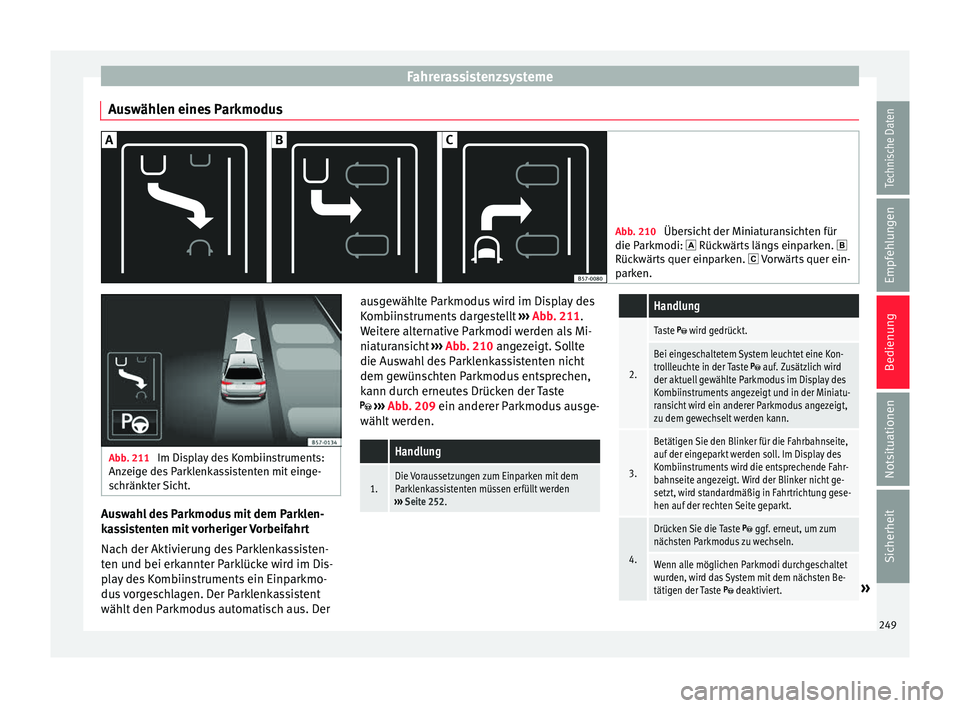

Auswählen eines Parkmodus Abb. 210
Übersicht der Miniaturansichten für
die Parkmodi: 
Rückwärts längs einparken. 
Rückwärts quer einparken.  Vorwärts quer ein-
parken. Abb. 211
Im Display des Kombiinstruments:
Anz eig

e des Parklenkassistenten mit einge-
schränkter Sicht. Auswahl des Parkmodus mit dem Parklen-
k
a
s

sistenten mit vorheriger Vorbeifahrt
Nach der Aktivierung des Parklenkassisten-
ten und bei erkannter Parklücke wird im Dis-
play des Kombiinstruments ein Einparkmo-
dus vorgeschlagen. Der Parklenkassistent
wählt den Parkmodus automatisch aus. Der ausgewählte Parkmodus wird im Display des
Kombiin

struments dargestellt ››› Abb. 211.
Weitere alternative Parkmodi werden als Mi-
niaturansicht ››› Abb. 210 angezeigt. Sollte
die Auswahl des Parklenkassistenten nicht
dem gewünschten Parkmodus entsprechen,
kann durch erneutes Drücken der Taste
 ››› Abb. 209 ein anderer Parkmodus ausge-
wählt werden.
Handlung
1.Die Voraussetzungen zum Einparken mit dem
Parklenkassistenten müssen erfüllt werden
››› Seite 252.
Handlung
2.
Taste  wird gedrückt.
Bei eingeschaltetem System leuchtet eine Kon-
trollleuchte in der Taste  auf. Zusätzlich wird
der aktuell gewählte Parkmodus im Display des
Kombiinstruments angezeigt und in der Miniatu-
ransicht wird ein anderer Parkmodus angezeigt,
zu dem gewechselt werden kann.
3.
Betätigen Sie den Blinker für die Fahrbahnseite,
auf der eingeparkt werden soll. Im Display des
Kombiinstruments wird die entsprechende Fahr-
bahnseite angezeigt. Wird der Blinker nicht ge-
setzt, wird standardmäßig in Fahrtrichtung gese-
hen auf der rechten Seite geparkt.
4.
Drücken Sie die Taste  ggf. erneut, um zum
nächsten Parkmodus zu wechseln.
Wenn alle möglichen Parkmodi durchgeschaltet
wurden, wird das System mit dem nächsten Be-
tätigen der Taste
 deaktiviert.» 249
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung Handlung

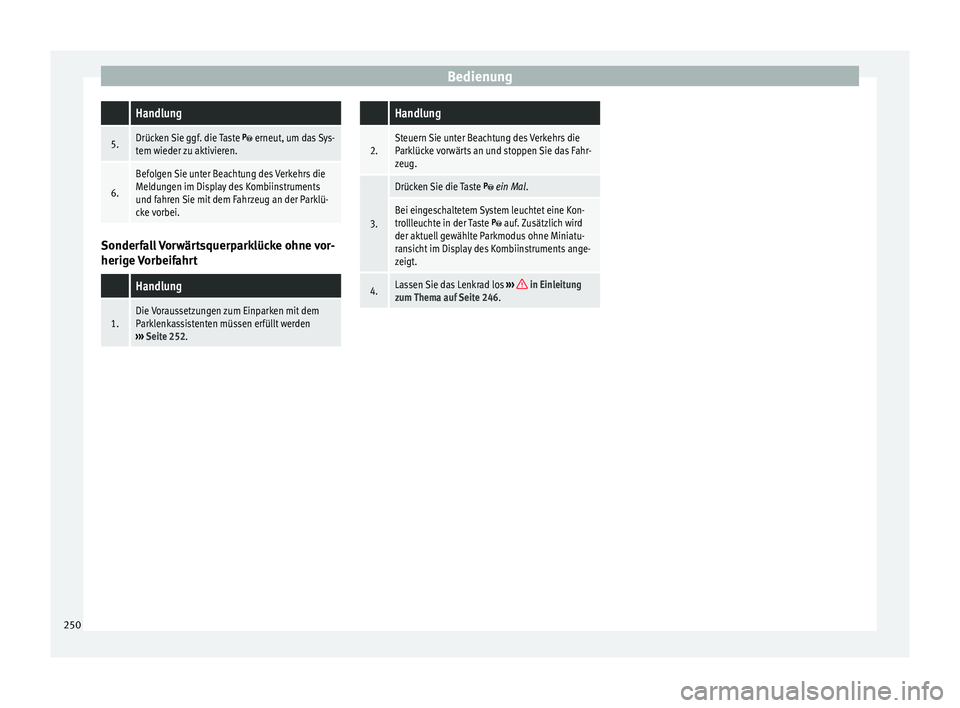

5.Drücken Sie ggf. die Taste  erneut, um das Sys-
tem wieder zu aktivieren.
6.
Befolgen Sie unter Beachtung des Verkehrs die
Meldungen im Display des Kombiinstruments
und fahren Sie mit dem Fahrzeug an der Parklü-
cke vorbei. Sonderfall Vorwärtsquerparklücke ohne vor-
herige
V

orbeifahrt
Handlung
1.Die Voraussetzungen zum Einparken mit dem
Parklenkassistenten müssen erfüllt werden
››› Seite 252.
Handlung
2.Steuern Sie unter Beachtung des Verkehrs die
Parklücke vorwärts an und stoppen Sie das Fahr-
zeug.
3.
Drücken Sie die Taste  ein Mal.
Bei eingeschaltetem System leuchtet eine Kon-
trollleuchte in der Taste  auf. Zusätzlich wird
der aktuell gewählte Parkmodus ohne Miniatu-
ransicht im Display des Kombiinstruments ange-
zeigt.
4.Lassen Sie das Lenkrad los ››› in Einleitung
zum Thema auf Seite 246. 250

Fahrerassistenzsysteme

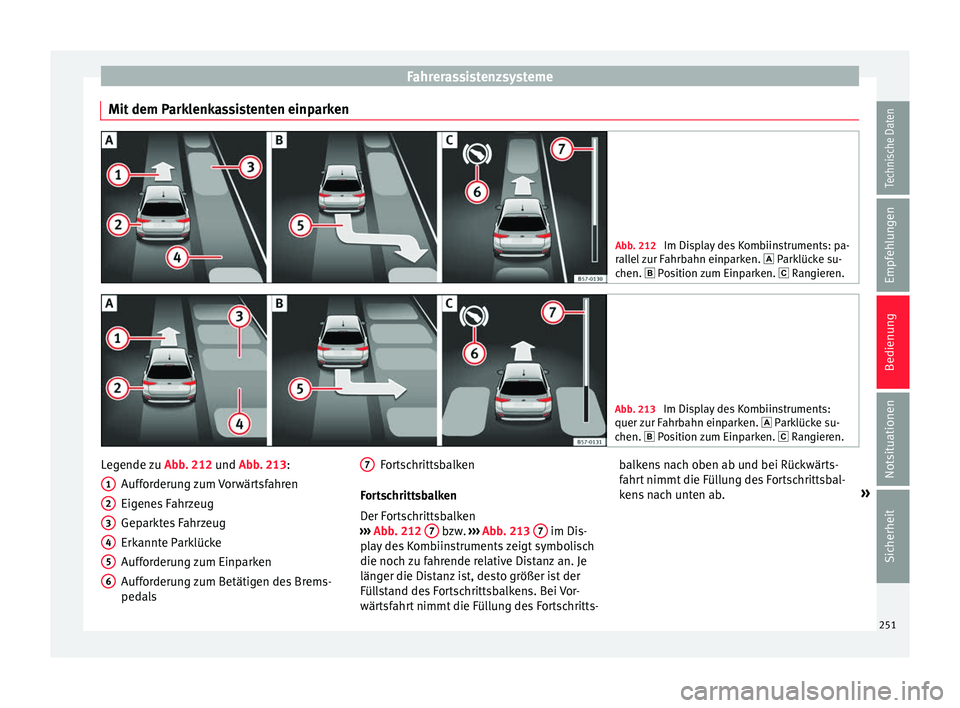

Mit dem Parklenkassistenten einparken Abb. 212
Im Display des Kombiinstruments: pa-
ral l
el zur Fahrbahn einparken.  Parklücke su-
chen.  Position zum Einparken.  Rangieren. Abb. 213
Im Display des Kombiinstruments:
quer z ur F

ahrbahn einparken.  Parklücke su-
chen.  Position zum Einparken.  Rangieren.Legende zu
Abb. 212
u
nd Abb. 213:
Aufforderung zum Vorwärtsfahren
Eigenes Fahrzeug
Geparktes Fahrzeug
Erkannte Parklücke
Aufforderung zum Einparken
Aufforderung zum Betätigen des Brems-
pedals
1 2
3
4
5
6 Fortschrittsbalken
F or
t
schrittsbalken
Der Fortschrittsbalken
››› Abb. 212 7 bzw.
›››
Abb
. 213 7 im Dis-
p l
a

y des Kombiinstruments zeigt symbolisch
die noch zu fahrende relative Distanz an. Je
länger die Distanz ist, desto größer ist der
Füllstand des Fortschrittsbalkens. Bei Vor-
wärtsfahrt nimmt die Füllung des Fortschritts- 7 balkens nach oben ab und bei Rückwärts-
f
ahr
t

nimmt die Füllung des Fortschrittsbal-
kens nach unten ab. »
251
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

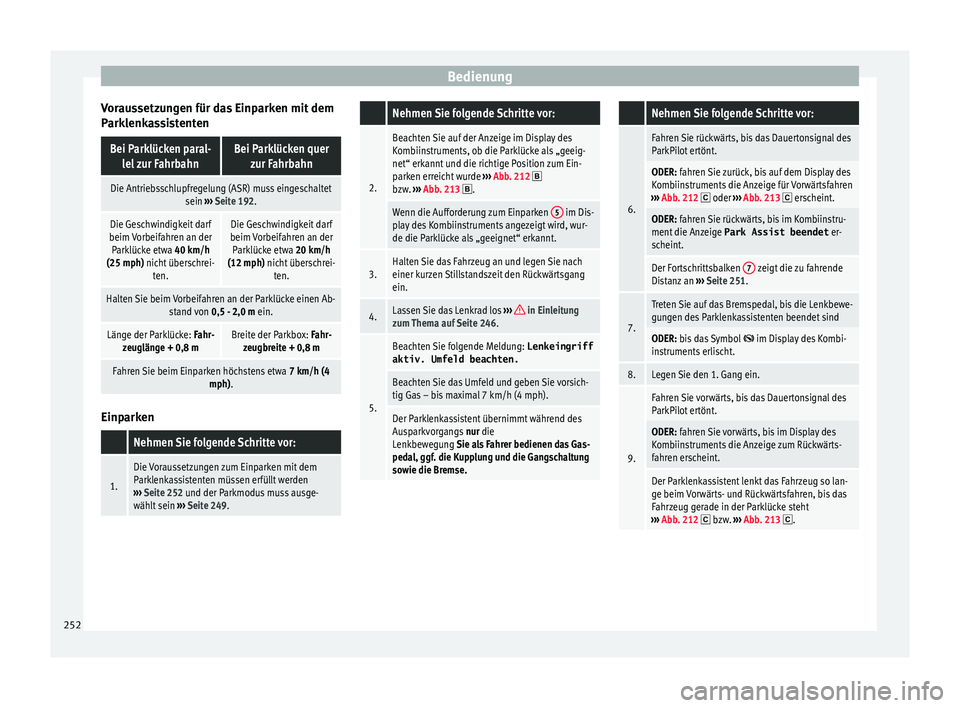

Voraussetzungen für das Einparken mit dem
P ark
l
enkassistenten
Bei Parklücken paral-lel zur FahrbahnBei Parklücken quer zur Fahrbahn
Die Antriebsschlupfregelung (ASR) muss eingeschaltet sein ››› Seite 192.
Die Geschwindigkeit darf
beim Vorbeifahren an der Parklücke etwa 40 km/h
(25 mph) nicht überschrei- ten.Die Geschwindigkeit darf
beim Vorbeifahren an der Parklücke etwa 20 km/h
(12 mph) nicht überschrei- ten.
Halten Sie beim Vorbeifahren an der Parklücke einen Ab- stand von 0,5 - 2,0 m ein.
Länge der Parklücke: Fahr-
zeuglänge + 0,8 mBreite der Parkbox: Fahr-zeugbreite + 0,8 m
Fahren Sie beim Einparken höchstens etwa 7 km/h (4
mph). Einparken
Nehmen Sie folgende Schritte vor:
1.
Die Voraussetzungen zum Einparken mit dem
Parklenkassistenten müssen erfüllt werden
››› Seite 252 und der Parkmodus muss ausge-
wählt sein ››› Seite 249.
Nehmen Sie folgende Schritte vor:
2.
Beachten Sie auf der Anzeige im Display des
Kombiinstruments, ob die Parklücke als „geeig-
net“ erkannt und die richtige Position zum Ein-
parken erreicht wurde ››› Abb. 212
bzw. ››› Abb. 213 .
Wenn die Aufforderung zum Einparken 5 im Dis-
play des Kombiinstruments angezeigt wird, wur-
de die Parklücke als „geeignet“ erkannt.
3.Halten Sie das Fahrzeug an und legen Sie nach
einer kurzen Stillstandszeit den Rückwärtsgang
ein.
4.Lassen Sie das Lenkrad los ››› in Einleitung
zum Thema auf Seite 246.
5.
Beachten Sie folgende Meldung: Lenkeingriff
aktiv. Umfeld beachten.
Beachten Sie das Umfeld und geben Sie vorsich-
tig Gas – bis maximal 7 km/h (4 mph).
Der Parklenkassistent übernimmt während des
Ausparkvorgangs nur die
Lenkbewegung Sie als Fahrer bedienen das Gas-
pedal, ggf. die Kupplung und die Gangschaltung
sowie die Bremse.
Nehmen Sie folgende Schritte vor:
6.
Fahren Sie rückwärts, bis das Dauertonsignal des
ParkPilot ertönt.
ODER: fahren Sie zurück, bis auf dem Display des
Kombiinstruments die Anzeige für Vorwärtsfahren
››› Abb. 212
 oder ››› Abb. 213  erscheint.
ODER: fahren Sie rückwärts, bis im Kombiinstru-
ment die Anzeige Park Assist beendet er-
scheint.
Der Fortschrittsbalken 7 zeigt die zu fahrende
Distanz an ››› Seite 251.
7.
Treten Sie auf das Bremspedal, bis die Lenkbewe-
gungen des Parklenkassistenten beendet sind
ODER: bis das Symbol  im Display des Kombi-
instruments erlischt.
8.Legen Sie den 1. Gang ein.
9.
Fahren Sie vorwärts, bis das Dauertonsignal des
ParkPilot ertönt.
ODER: fahren Sie vorwärts, bis im Display des
Kombiinstruments die Anzeige zum Rückwärts-
fahren erscheint.
Der Parklenkassistent lenkt das Fahrzeug so lan-
ge beim Vorwärts- und Rückwärtsfahren, bis das
Fahrzeug gerade in der Parklücke steht
››› Abb. 212
 bzw. ››› Abb. 213 . 252

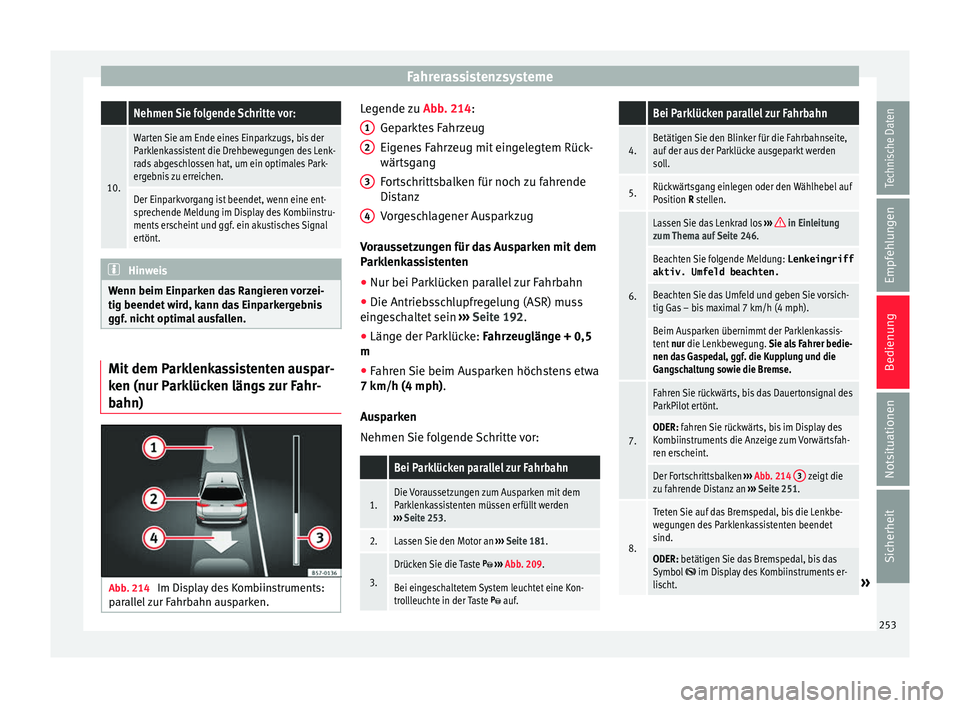

Fahrerassistenzsysteme Nehmen Sie folgende Schritte vor:
10.
Warten Sie am Ende eines Einparkzugs, bis der
Parklenkassistent die Drehbewegungen des Lenk-
rads abgeschlossen hat, um ein optimales Park-
ergebnis zu erreichen.
Der Einparkvorgang ist beendet, wenn eine ent-
sprechende Meldung im Display des Kombiinstru-
ments erscheint und ggf. ein akustisches Signal
ertönt.
Hinweis
Wenn beim Einparken das Rangieren vorzei-
tig beendet w ir

d, kann das Einparkergebnis
ggf. nicht optimal ausfallen. Mit dem Parklenkassistenten auspar-
k
en (nur P
ark

lücken längs zur Fahr-
bahn) Abb. 214
Im Display des Kombiinstruments:
p ar
al

lel zur Fahrbahn ausparken. Legende zu
Abb. 214
:
Gep
arktes Fahrzeug
Eigenes Fahrzeug mit eingelegtem Rück-
wärtsgang
Fortschrittsbalken für noch zu fahrende
Distanz
Vorgeschlagener Ausparkzug
Voraussetzungen für das Ausparken mit dem
Parklenkassistenten
● Nur bei Parklücken parallel zur Fahrbahn
● Die Antriebsschlupfregelung (ASR) muss
einge
schaltet sein ››› Seite 192.
● Länge der Parklücke: Fahrz
euglänge + 0,5
m
● Fahren Sie beim Ausparken höchstens etwa
7 km/h (4 mph).
Ausp

arken
Nehmen Sie folgende Schritte vor:
Bei Parklücken parallel zur Fahrbahn
1.Die Voraussetzungen zum Ausparken mit dem
Parklenkassistenten müssen erfüllt werden
››› Seite 253.
2.Lassen Sie den Motor an ››› Seite 181.
3.
Drücken Sie die Taste  ››› Abb. 209.
Bei eingeschaltetem System leuchtet eine Kon-
trollleuchte in der Taste  auf. 1
2
3
4
Bei Parklücken parallel zur Fahrbahn
4.Betätigen Sie den Blinker für die Fahrbahnseite,
auf der aus der Parklücke ausgeparkt werden
soll.
5.Rückwärtsgang einlegen oder den Wählhebel auf
Position R stellen.
6.
Lassen Sie das Lenkrad los
››› in Einleitung
zum Thema auf Seite 246.
Beachten Sie folgende Meldung: Lenkeingriff
aktiv. Umfeld beachten.
Beachten Sie das Umfeld und geben Sie vorsich-
tig Gas – bis maximal 7 km/h (4 mph).
Beim Ausparken übernimmt der Parklenkassis-
tent nur die Lenkbewegung. Sie als Fahrer bedie-
nen das Gaspedal, ggf. die Kupplung und die
Gangschaltung sowie die Bremse.
7.
Fahren Sie rückwärts, bis das Dauertonsignal des
ParkPilot ertönt.
ODER: fahren Sie rückwärts, bis im Display des
Kombiinstruments die Anzeige zum Vorwärtsfah-
ren erscheint.
Der Fortschrittsbalken ››› Abb. 214 3 zeigt die
zu fahrende Distanz an ››› Seite 251.
8.
Treten Sie auf das Bremspedal, bis die Lenkbe-
wegungen des Parklenkassistenten beendet
sind.
ODER: betätigen Sie das Bremspedal, bis das
Symbol  im Display des Kombiinstruments er-
lischt.» 253
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

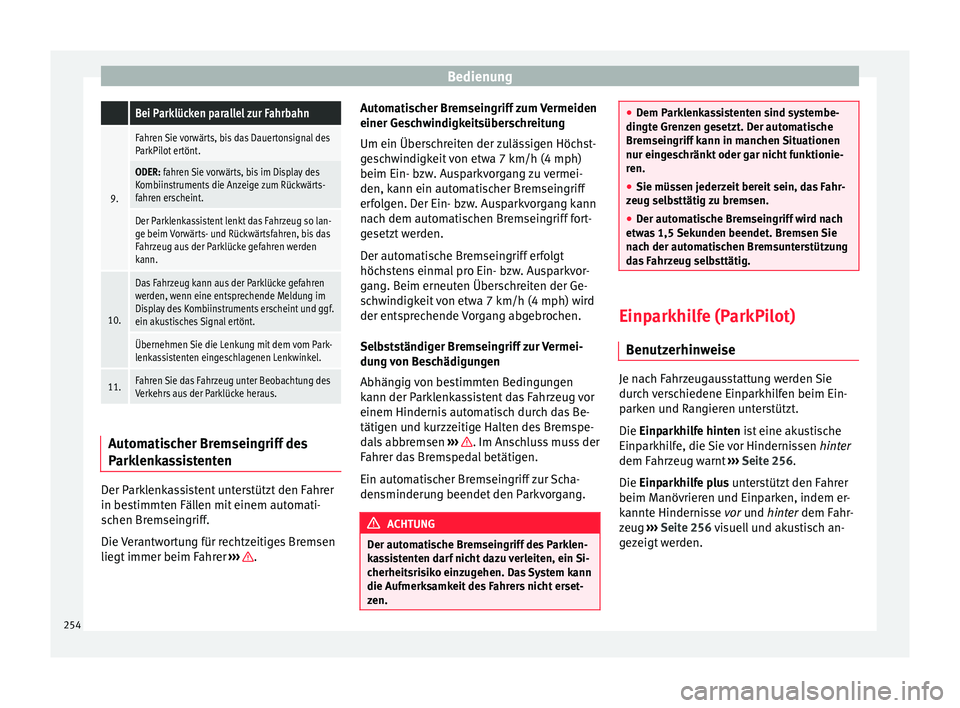

Bedienung Bei Parklücken parallel zur Fahrbahn
9.
Fahren Sie vorwärts, bis das Dauertonsignal des
ParkPilot ertönt.
ODER: fahren Sie vorwärts, bis im Display des
Kombiinstruments die Anzeige zum Rückwärts-
fahren erscheint.
Der Parklenkassistent lenkt das Fahrzeug so lan-
ge beim Vorwärts- und Rückwärtsfahren, bis das
Fahrzeug aus der Parklücke gefahren werden
kann.
10.
Das Fahrzeug kann aus der Parklücke gefahren
werden, wenn eine entsprechende Meldung im
Display des Kombiinstruments erscheint und ggf.
ein akustisches Signal ertönt.
Übernehmen Sie die Lenkung mit dem vom Park-
lenkassistenten eingeschlagenen Lenkwinkel.
11.Fahren Sie das Fahrzeug unter Beobachtung des
Verkehrs aus der Parklücke heraus.
Automatischer Bremseingriff des
P
ark
l

enkassistenten Der Parklenkassistent unterstützt den Fahrer
in be
s
timmt

en Fällen mit einem automati-
schen Bremseingriff.
Die Verantwortung für rechtzeitiges Bremsen
liegt immer beim Fahrer ››› .Automatischer Bremseingriff zum Vermeiden
einer Ge
s
c

hwindigkeitsüberschreitung
Um ein Überschreiten der zulässigen Höchst-
geschwindigkeit von etwa 7 km/h (4 mph)
beim Ein- bzw. Ausparkvorgang zu vermei-
den, kann ein automatischer Bremseingriff
erfolgen. Der Ein- bzw. Ausparkvorgang kann
nach dem automatischen Bremseingriff fort-
gesetzt werden.
Der automatische Bremseingriff erfolgt
höchstens einmal pro Ein- bzw. Ausparkvor-
gang. Beim erneuten Überschreiten der Ge-
schwindigkeit von etwa 7 km/h (4 mph) wird
der entsprechende Vorgang abgebrochen.
Selbstständiger Bremseingriff zur Vermei-
dung von Beschädigungen
Abhängig von bestimmten Bedingungen
kann der Parklenkassistent das Fahrzeug vor
einem Hindernis automatisch durch das Be-
tätigen und kurzzeitige Halten des Bremspe-
dals abbremsen ››› . Im Anschluss muss der
F ahr
er d

as Bremspedal betätigen.
Ein automatischer Bremseingriff zur Scha-
densminderung beendet den Parkvorgang. ACHTUNG
Der automatische Bremseingriff des Parklen-
ka s

sistenten darf nicht dazu verleiten, ein Si-
cherheitsrisiko einzugehen. Das System kann
die Aufmerksamkeit des Fahrers nicht erset-
zen. ●
Dem P ark

lenkassistenten sind systembe-
dingte Grenzen gesetzt. Der automatische
Bremseingriff kann in manchen Situationen
nur eingeschränkt oder gar nicht funktionie-
ren.
● Sie müssen jederzeit bereit sein, das Fahr-
zeug selb
sttätig zu bremsen.
● Der automatische Bremseingriff wird nach
etwas
1,5 Sekunden beendet. Bremsen Sie
nach der automatischen Bremsunterstützung
das Fahrzeug selbsttätig. Einparkhilfe (ParkPilot)
B enutz
erhin

weise Je nach Fahrzeugausstattung werden Sie
dur
c
h

verschiedene Einparkhilfen beim Ein-
parken und Rangieren unterstützt.
Die Einparkhilfe hinten ist eine akustische
Einparkhilfe, die Sie vor Hindernissen hinter
dem Fahrzeug warnt ››› Seite 256.
Die Einparkhilfe plus unterstützt den Fahrer
beim Manövrieren und Einparken, indem er-
kannte Hindernisse vor und hinter dem Fahr-
zeug ››› Seite 256 visuell und akustisch an-
gezeigt werden.
254
