2018 Seat Arona Betriebsanleitung (in German)

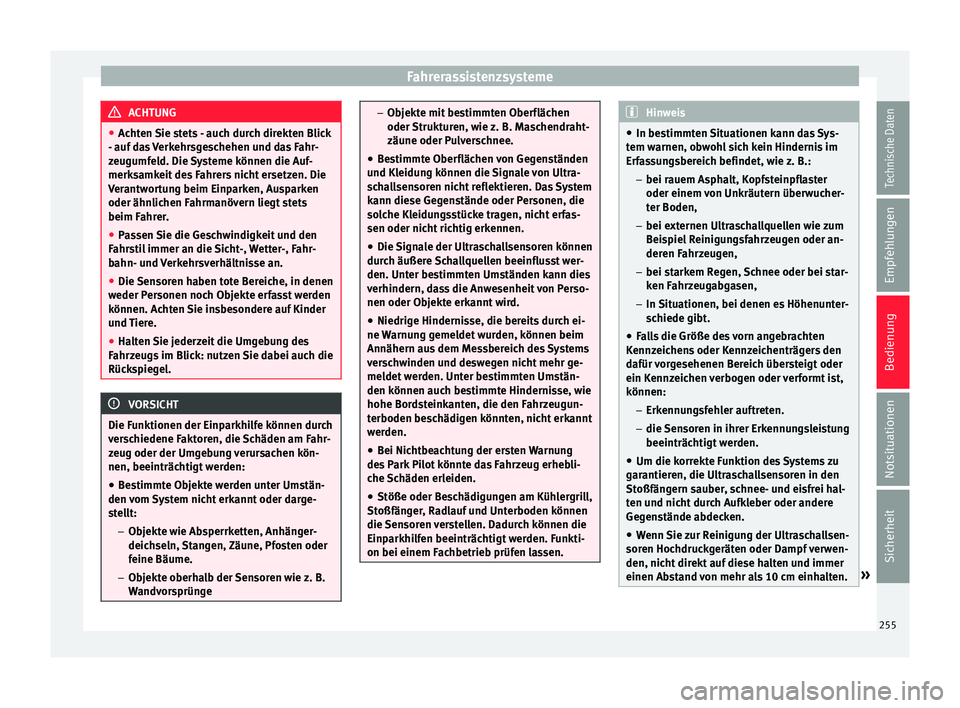

Fahrerassistenzsysteme
ACHTUNG
● Ac ht
en Sie stets - auch durch direkten Blick
- auf das Verkehrsgeschehen und das Fahr-
zeugumfeld. Die Systeme können die Auf-
merksamkeit des Fahrers nicht ersetzen. Die
Verantwortung beim Einparken, Ausparken
oder ähnlichen Fahrmanövern liegt stets
beim Fahrer.
● Passen Sie die Geschwindigkeit und den
Fahrs
til immer an die Sicht-, Wetter-, Fahr-
bahn- und Verkehrsverhältnisse an.
● Die Sensoren haben tote Bereiche, in denen
weder Per
sonen noch Objekte erfasst werden
können. Achten Sie insbesondere auf Kinder
und Tiere.
● Halten Sie jederzeit die Umgebung des
Fahrz
eugs im Blick: nutzen Sie dabei auch die
Rückspiegel. VORSICHT
Die Funktionen der Einparkhilfe können durch
ver s

chiedene Faktoren, die Schäden am Fahr-
zeug oder der Umgebung verursachen kön-
nen, beeinträchtigt werden:
● Bestimmte Objekte werden unter Umstän-
den vom
System nicht erkannt oder darge-
stellt:
–Objekte wie Absperrketten, Anhänger-
deichseln, Stangen, Zäune, Pfosten oder
feine Bäume.
– Objekte oberhalb der Sensoren wie z. B.
Wandvorsprünge –
Ob j

ekte mit bestimmten Oberflächen
oder Strukturen, wie z. B. Maschendraht-
zäune oder Pulverschnee.
● Bestimmte Oberflächen von Gegenständen
und Kleidu
ng können die Signale von Ultra-
schallsensoren nicht reflektieren. Das System
kann diese Gegenstände oder Personen, die
solche Kleidungsstücke tragen, nicht erfas-
sen oder nicht richtig erkennen.
● Die Signale der Ultraschallsensoren können
durch äußer
e Schallquellen beeinflusst wer-
den. Unter bestimmten Umständen kann dies
verhindern, dass die Anwesenheit von Perso-
nen oder Objekte erkannt wird.
● Niedrige Hindernisse, die bereits durch ei-
ne Warnu
ng gemeldet wurden, können beim
Annähern aus dem Messbereich des Systems
verschwinden und deswegen nicht mehr ge-
meldet werden. Unter bestimmten Umstän-
den können auch bestimmte Hindernisse, wie
hohe Bordsteinkanten, die den Fahrzeugun-
terboden beschädigen könnten, nicht erkannt
werden.
● Bei Nichtbeachtung der ersten Warnung
des P
ark Pilot könnte das Fahrzeug erhebli-
che Schäden erleiden.
● Stöße oder Beschädigungen am Kühlergrill,
Stoßfäng
er, Radlauf und Unterboden können
die Sensoren verstellen. Dadurch können die
Einparkhilfen beeinträchtigt werden. Funkti-
on bei einem Fachbetrieb prüfen lassen. Hinweis
● In bes timmt

en Situationen kann das Sys-
tem warnen, obwohl sich kein Hindernis im
Erfassungsbereich befindet, wie z. B.:
– bei rauem Asphalt, Kopfsteinpflaster
oder einem von Unkräutern überwucher-
ter Boden,
– bei externen Ultraschallquellen wie zum
Beispiel Reinigungsfahrzeugen oder an-
deren Fahrzeugen,
– bei starkem Regen, Schnee oder bei star-
ken Fahrzeugabgasen,
– In Situationen, bei denen es Höhenunter-
schiede gibt.
● Falls die Größe des vorn angebrachten
Kennz
eichens oder Kennzeichenträgers den
dafür vorgesehenen Bereich übersteigt oder
ein Kennzeichen verbogen oder verformt ist,
können:
– Erkennungsfehler auftreten.
– die Sensoren in ihrer Erkennungsleistung
beeinträchtigt werden.
● Um die korrekte Funktion des Systems zu
garantier
en, die Ultraschallsensoren in den
Stoßfängern sauber, schnee- und eisfrei hal-
ten und nicht durch Aufkleber oder andere
Gegenstände abdecken.
● Wenn Sie zur Reinigung der Ultraschallsen-
soren Hochdruc
kgeräten oder Dampf verwen-
den, nicht direkt auf diese halten und immer
einen Abstand von mehr als 10 cm einhalten. » 255
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
●
Einige Z
ubehörteile, die später am Fahr-
zeug montiert wurden, wie ein Fahrradträger,
können die Funktion der Parkhilfe beeinträch-
tigen.
● Um sich mit dem System vertraut zu ma-
chen, empfeh
len wir Ihnen, das Parken an ei-
nem verkehrsberuhigten Ort oder Parkplatz
zu üben. Es sollten dabei gute Licht- und Wit-
terungsverhältnisse herrschen.
● Sie können die Lautstärke und die Tonhöhe
der Signa
le sowie die Anzeige ändern ››› Sei-
te 259.
● Bei Fahrzeugen ohne F
ahrerinformations-
system können Sie diese Parameter von ei-
nem SEAT Betrieb bzw. Fachbetrieb ändern
lassen.
● Beachten Sie die Hinweise zum Fahren mit
Anhänger ›

›› Seite 260.
● Die Anzeige im Display von Easy Connect
ersc

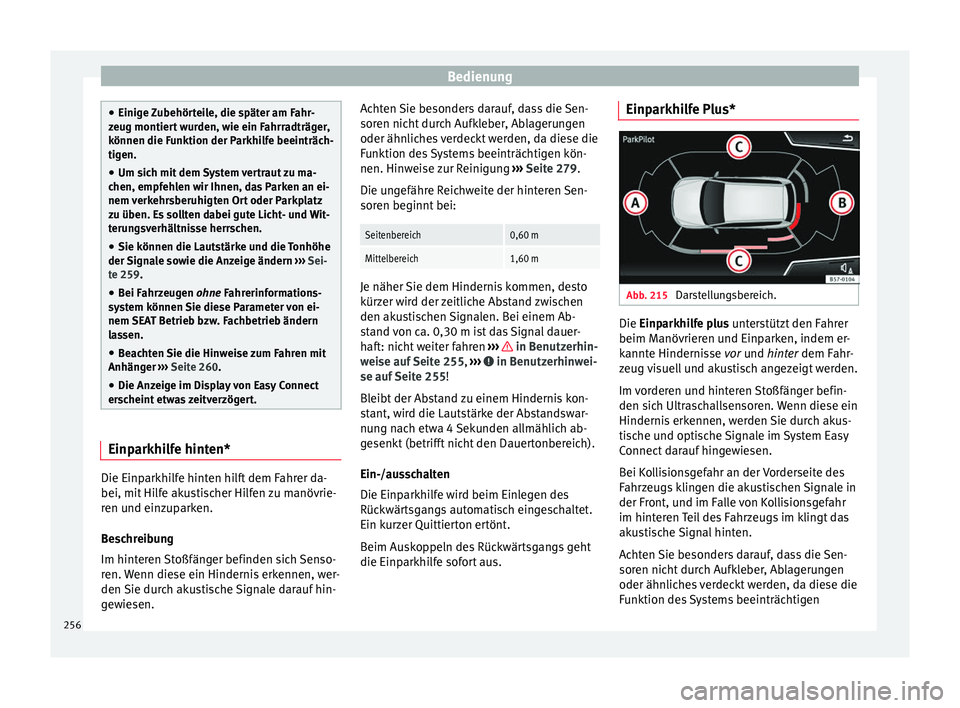

heint etwas zeitverzögert. Einparkhilfe hinten*
Die Einparkhilfe hinten hilft dem Fahrer da-
bei, mit
Hi
lf

e akustischer Hilfen zu manövrie-
ren und einzuparken.
Beschreibung
Im hinteren Stoßfänger befinden sich Senso-
ren. Wenn diese ein Hindernis erkennen, wer-
den Sie durch akustische Signale darauf hin-
gewiesen. Achten Sie besonders darauf, dass die Sen-
soren nicht

durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen kön-
nen. Hinweise zur Reinigung ››› Seite 279.
Die ungefähre Reichweite der hinteren Sen-
soren beginnt bei:
Seitenbereich0,60 m
Mittelbereich1,60 m Je näher Sie dem Hindernis kommen, desto
kür
z
er w

ird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren ››› in Benutzerhin-
w ei
se auf

Seite 255, ››› in Benutzerhinwei-
se auf
Seit
e 255!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich).
Ein-/ausschalten
Die Einparkhilfe wird beim Einlegen des
Rückwärtsgangs automatisch eingeschaltet.
Ein kurzer Quittierton ertönt.
Beim Auskoppeln des Rückwärtsgangs geht
die Einparkhilfe sofort aus. Einparkhilfe Plus*
Abb. 215
Darstellungsbereich. Die Einp
arkhilfe plus unterstützt den Fahrer
beim M anövrier

en und Einparken, indem er-
kannte Hindernisse vor und hinter dem Fahr-
zeug visuell und akustisch angezeigt werden.
Im vorderen und hinteren Stoßfänger befin-
den sich Ultraschallsensoren. Wenn diese ein
Hindernis erkennen, werden Sie durch akus-
tische und optische Signale im System Easy
Connect darauf hingewiesen.
Bei Kollisionsgefahr an der Vorderseite des
Fahrzeugs klingen die akustischen Signale in
der Front, und im Falle von Kollisionsgefahr
im hinteren Teil des Fahrzeugs im klingt das
akustische Signal hinten.
Achten Sie besonders darauf, dass die Sen-
soren nicht durch Aufkleber, Ablagerungen
oder ähnliches verdeckt werden, da diese die
Funktion des Systems beeinträchtigen
256

Fahrerassistenzsysteme
können. Hinweise zur Reinigung ››
› Sei-
te 279.
Der Darstellungsbereich beginnt etwa bei:
1,20 m
1,60 m
0,90 m
Je näher Sie dem Hindernis kommen, desto
kürzer wird der zeitliche Abstand zwischen
den akustischen Signalen. Bei einem Ab-
stand von ca. 0,30 m ist das Signal dauer-
haft: nicht weiter fahren!
Bleibt der Abstand zu einem Hindernis kon-
stant, wird die Lautstärke der Abstandswar-
nung nach etwa 4 Sekunden allmählich ab-
gesenkt (betrifft nicht den Dauertonbereich).
Um vollständig die Fahrzeugumgebung dar-
stellen zu können, muss das Fahrzeug einige
Meter nach vorn bzw. nach hinten bewegt
werden. Die fehlenden Bereiche werden ab-
getastet und vorhandene Hindernisse in den
seitlichen Bereichen des Fahrzeugs ange-
zeigt ››› Abb. 215 C .
A B

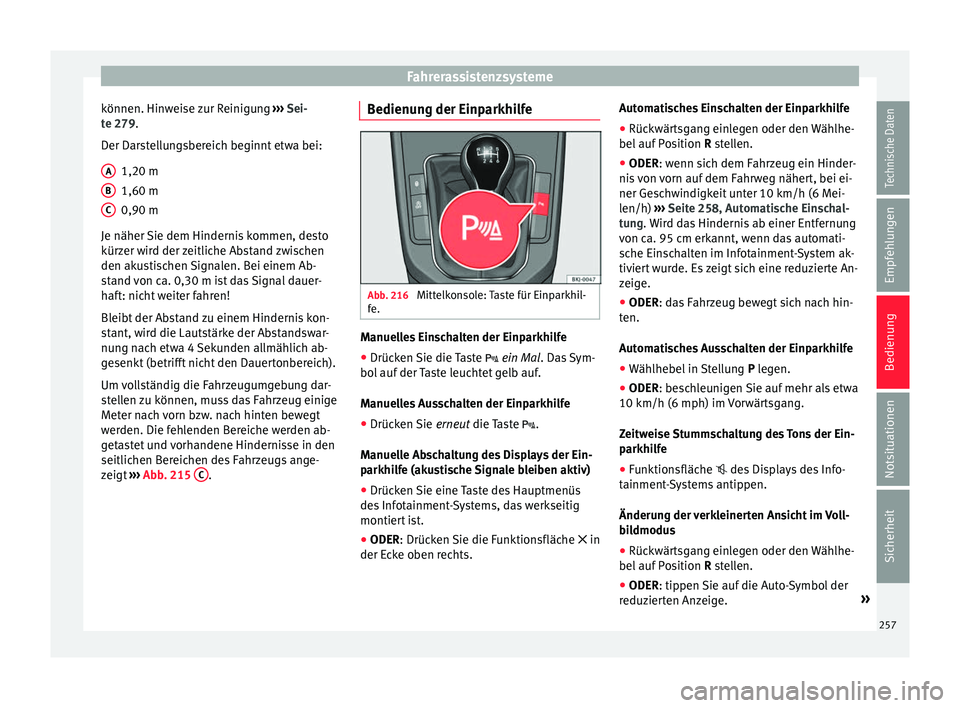

C Bedienung der Einparkhilfe
Abb. 216
Mittelkonsole: Taste für Einparkhil-
f e. Manuelles Einschalten der Einparkhilfe
● Drücken Sie die Taste  ein M
a
l. Das Sym-
bol auf der Taste leuchtet gelb auf.
Manuelles Ausschalten der Einparkhilfe
● Drücken Sie erneut
die Taste .
Manuelle Abschaltung des Displays der Ein-
parkhilfe (akustische Signale bleiben aktiv)
● Drücken Sie eine Taste des Hauptmenüs
des Inf
otainment-Systems, das werkseitig
montiert ist.
● ODER: Drücken Sie die Funktionsfläche  in
der Ec
ke oben rechts. Automatisches Einschalten der Einparkhilfe
●
Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: wenn sich dem Fahrzeug ein Hinder-
nis
von vorn auf dem Fahrweg nähert, bei ei-
ner Geschwindigkeit unter 10 km/h (6 Mei-
len/h) ››› Seite 258, Automatische Einschal-
tung. Wird das Hindernis ab einer Entfernung
von ca. 95 cm erkannt, wenn das automati-
sche Einschalten im Infotainment-System ak-
tiviert wurde. Es zeigt sich eine reduzierte An-
zeige.
● ODER: das Fahrzeug bewegt sich nach hin-
ten.
Aut

omatisches Ausschalten der Einparkhilfe
● Wählhebel in Stellung P leg
en.
● ODER: beschleunigen Sie auf mehr als etwa
10 km/h (6 mph) im V
orwärtsgang.
Zeitweise Stummschaltung des Tons der Ein-
parkhilfe
● Funktionsfläche  des Di
splays des Info-
tainment-Systems antippen.
Änderung der verkleinerten Ansicht im Voll-
bildmodus
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: tippen Sie auf die Auto-Symbol der
reduz
ierten Anzeige. »
257
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung
Optional, Bild des Rückfahrassistenten än-
dern (R e
ar
View Camera „RVC“)
● Rückwärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● ODER: die Funktionsfläche RVC ››
› Sei-
te 262 drücken.
Beim Einschalten des Systems ertönt kurzer
Bestätigungston und das Symbol in der Taste
leuchtet gelb.

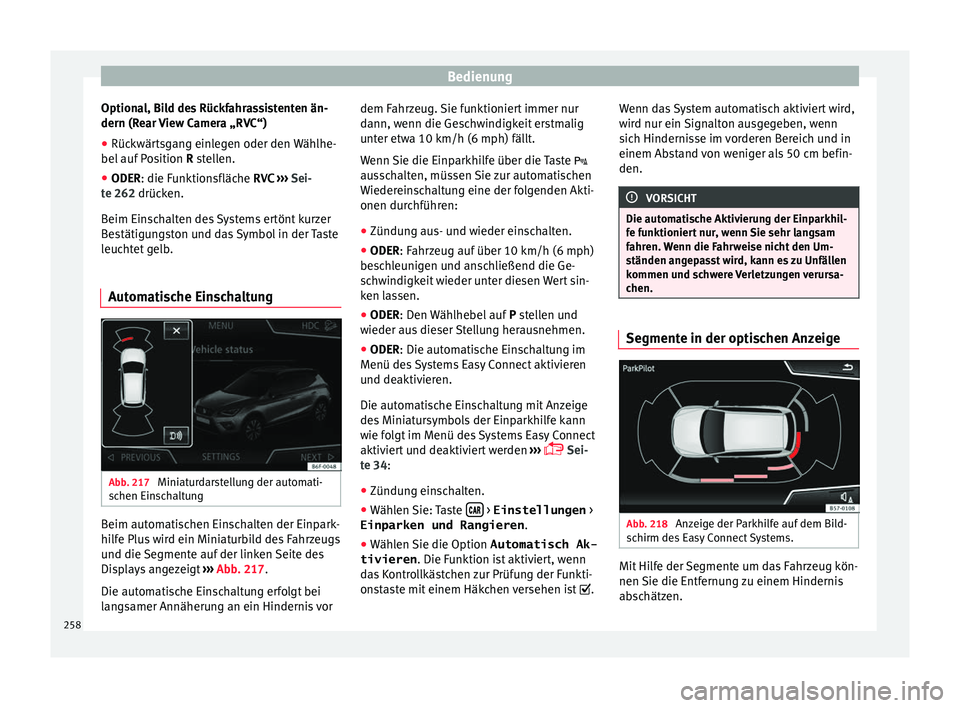

Automatische Einschaltung Abb. 217
Miniaturdarstellung der automati-
s c
hen Ein

schaltung Beim automatischen Einschalten der Einpark-
hi
lf
e Plu

s wird ein Miniaturbild des Fahrzeugs
und die Segmente auf der linken Seite des
Displays angezeigt ››› Abb. 217.
Die automatische Einschaltung erfolgt bei
langsamer Annäherung an ein Hindernis vor dem Fahrzeug. Sie funktioniert immer nur
dann, wenn die Ge

schwindigkeit erstmalig
unter etwa 10 km/h (6 mph) fällt.
Wenn Sie die Einparkhilfe über die Taste 
ausschalten, müssen Sie zur automatischen
Wiedereinschaltung eine der folgenden Akti-
onen durchführen:
● Zündung aus- und wieder einschalten.
● ODER: Fahrzeug auf über 10 km/h (6 mph)
bes
chleunigen und anschließend die Ge-
schwindigkeit wieder unter diesen Wert sin-
ken lassen.
● ODER: Den Wählhebel auf P s
tellen und
wieder aus dieser Stellung herausnehmen.
● ODER: Die automati
sche Einschaltung im
Menü des Systems Easy Connect aktivieren
und deaktivieren.
Die automatische Einschaltung mit Anzeige
des Miniatursymbols der Einparkhilfe kann
wie folgt im Menü des Systems Easy Connect
aktiviert und deaktiviert werden ›››
 Sei-
te 34:
● Zündung einschalten.
● Wählen Sie: Taste  > Einstellungen
>
Einparken und Rangieren .
● Wählen Sie die Option Automatisch Ak-
tivieren . Die Fu
nktion i

st aktiviert, wenn
das Kontrollkästchen zur Prüfung der Funkti-
onstaste mit einem Häkchen versehen ist .Wenn das System automatisch aktiviert wird,
wird nur ein

Signalton ausgegeben, wenn
sich Hindernisse im vorderen Bereich und in
einem Abstand von weniger als 50 cm befin-
den. VORSICHT
Die automatische Aktivierung der Einparkhil-
fe f u

nktioniert nur, wenn Sie sehr langsam
fahren. Wenn die Fahrweise nicht den Um-
ständen angepasst wird, kann es zu Unfällen
kommen und schwere Verletzungen verursa-
chen. Segmente in der optischen Anzeige
Abb. 218
Anzeige der Parkhilfe auf dem Bild-
s c
hirm de

s Easy Connect Systems. Mit Hilfe der Segmente um das Fahrzeug kön-
nen
Sie die Entf
ernu

ng zu einem Hindernis
abschätzen.
258

Fahrerassistenzsysteme

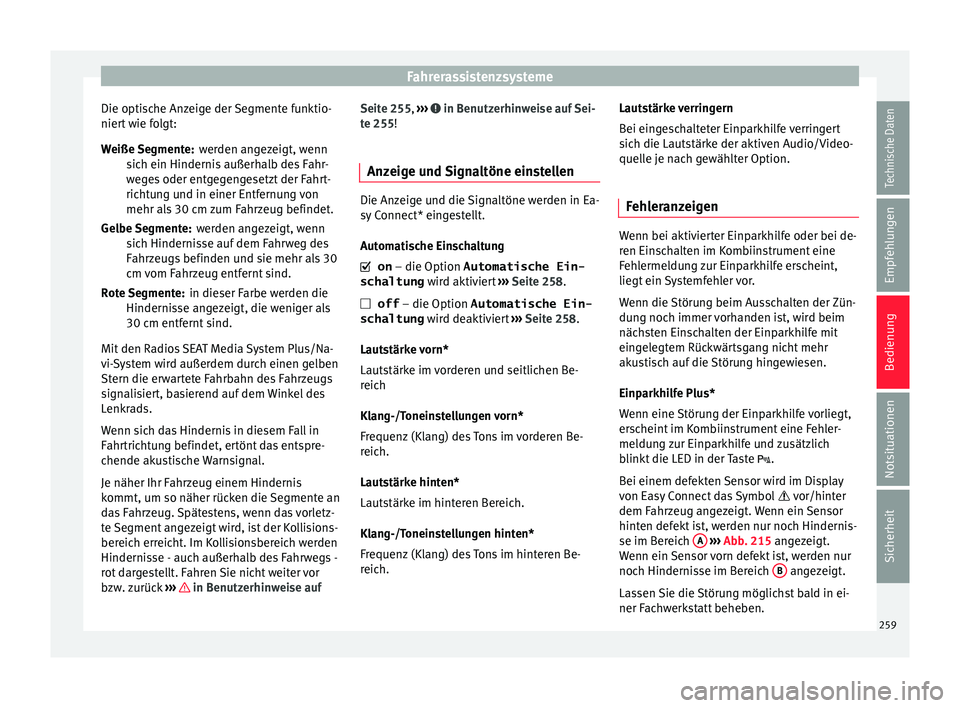

Die optische Anzeige der Segmente funktio-
nier t
w
ie folgt:
werden angezeigt, wenn
sich ein Hindernis außerhalb des Fahr-
weges oder entgegengesetzt der Fahrt-
richtung und in einer Entfernung von
mehr als 30 cm zum Fahrzeug befindet.
werden angezeigt, wenn
sich Hindernisse auf dem Fahrweg des
Fahrzeugs befinden und sie mehr als 30
cm vom Fahrzeug entfernt sind.
in dieser Farbe werden die
Hindernisse angezeigt, die weniger als
30 cm entfernt sind.
Mit den Radios SEAT Media System Plus/Na-
vi-System wird außerdem durch einen gelben
Stern die erwartete Fahrbahn des Fahrzeugs
signalisiert, basierend auf dem Winkel des
Lenkrads.
Wenn sich das Hindernis in diesem Fall in
Fahrtrichtung befindet, ertönt das entspre-
chende akustische Warnsignal.
Je näher Ihr Fahrzeug einem Hindernis
kommt, um so näher rücken die Segmente an
das Fahrzeug. Spätestens, wenn das vorletz-
te Segment angezeigt wird, ist der Kollisions-
bereich erreicht. Im Kollisionsbereich werden
Hindernisse - auch außerhalb des Fahrwegs -
rot dargestellt. Fahren Sie nicht weiter vor
bzw. zurück ››› in Benutzerhinweise auf
Weiße Segmente:
Gelbe Segmente:
Rote Segmente:
Seite 255,
›
›› in Benutzerhinweise auf Sei-
t e 255
!
An
zeige und Signaltöne einstellen Die Anzeige und die Signaltöne werden in Ea-
sy C
onnect

* eingestellt.
Automatische Einschaltung  on – die Option Automatische Ein-schaltung wird aktiviert ››› Seite 258.
 off – die Option Automatische Ein-
schaltung wird deaktiviert ›››
Seite 258.
Lautstärke vorn*
Lautstärke im vorderen und seitlichen Be-
reich
Klang-/Toneinstellungen vorn*
Frequenz (Klang) des Tons im vorderen Be-
reich.
Lautstärke hinten*
Lautstärke im hinteren Bereich.
Klang-/Toneinstellungen hinten*
Frequenz (Klang) des Tons im hinteren Be-
reich. Lautstärke verringern
Bei ein
g

eschalteter Einparkhilfe verringert
sich die Lautstärke der aktiven Audio/Video-
quelle je nach gewählter Option.
Fehleranzeigen Wenn bei aktivierter Einparkhilfe oder bei de-
ren Ein
s

chalten im Kombiinstrument eine
Fehlermeldung zur Einparkhilfe erscheint,
liegt ein Systemfehler vor.
Wenn die Störung beim Ausschalten der Zün-
dung noch immer vorhanden ist, wird beim
nächsten Einschalten der Einparkhilfe mit
eingelegtem Rückwärtsgang nicht mehr
akustisch auf die Störung hingewiesen.
Einparkhilfe Plus*
Wenn eine Störung der Einparkhilfe vorliegt,
erscheint im Kombiinstrument eine Fehler-
meldung zur Einparkhilfe und zusätzlich
blinkt die LED in der Taste .
Bei einem defekten Sensor wird im Display
von Easy Connect das Symbol  vor/hinter
dem Fahrzeug angezeigt. Wenn ein Sensor
hinten defekt ist, werden nur noch Hindernis-
se im Bereich A
› ›
›

Abb. 215 angezeigt.
Wenn ein Sensor vorn defekt ist, werden nur
noch Hindernisse im Bereich B angezeigt.
La s
sen

Sie die Störung möglichst bald in ei-
ner Fachwerkstatt beheben.
259
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

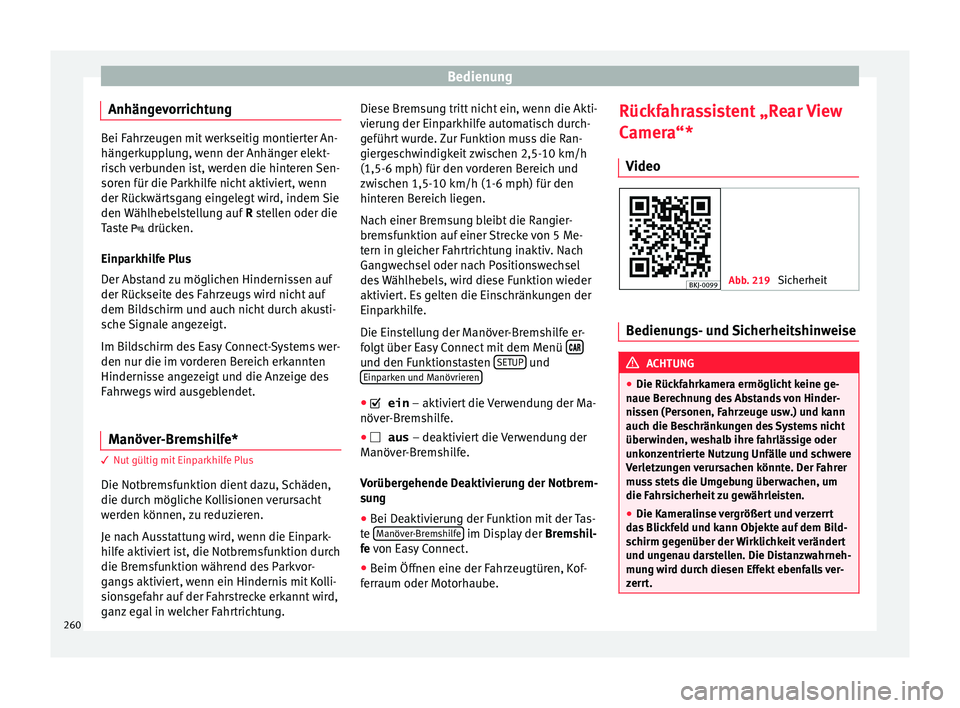

Anhängevorrichtung Bei Fahrzeugen mit werkseitig montierter An-
häng
erk
upplung, wenn der Anhänger elekt-
risch verbunden ist, werden die hinteren Sen-
soren für die Parkhilfe nicht aktiviert, wenn
der Rückwärtsgang eingelegt wird, indem Sie
den Wählhebelstellung auf R stellen oder die
Taste  drücken.
Einparkhilfe Plus
Der Abstand zu möglichen Hindernissen auf
der Rückseite des Fahrzeugs wird nicht auf
dem Bildschirm und auch nicht durch akusti-
sche Signale angezeigt.
Im Bildschirm des Easy Connect-Systems wer-
den nur die im vorderen Bereich erkannten
Hindernisse angezeigt und die Anzeige des
Fahrwegs wird ausgeblendet.
Manöver-Bremshilfe* 3 Nut gültig mit
Einp
arkhilfe Plus
Die Notbremsfunktion dient dazu, Schäden,
die durch mögliche Kollisionen verursacht
werden können, zu reduzieren.
Je nach Ausstattung wird, wenn die Einpark-
hilfe aktiviert ist, die Notbremsfunktion durch
die Bremsfunktion während des Parkvor-
gangs aktiviert, wenn ein Hindernis mit Kolli-
sionsgefahr auf der Fahrstrecke erkannt wird,
ganz egal in welcher Fahrtrichtung. Diese Bremsung tritt nicht ein, wenn die Akti-
vieru
n

g der Einparkhilfe automatisch durch-
geführt wurde. Zur Funktion muss die Ran-
giergeschwindigkeit zwischen 2,5-10 km/h
(1,5-6 mph) für den vorderen Bereich und
zwischen 1,5-10 km/h (1-6 mph) für den
hinteren Bereich liegen.
Nach einer Bremsung bleibt die Rangier-
bremsfunktion auf einer Strecke von 5 Me-
tern in gleicher Fahrtrichtung inaktiv. Nach
Gangwechsel oder nach Positionswechsel
des Wählhebels, wird diese Funktion wieder
aktiviert. Es gelten die Einschränkungen der
Einparkhilfe.
Die Einstellung der Manöver-Bremshilfe er-
folgt über Easy Connect mit dem Menü  und den Funktionstasten
S
ETUP und
Einp ark
en u

nd Manövrieren ●
 ein – aktivier
t die Verwendung der Ma-
növer-Bremshilfe.
●  aus – deaktivier
t die Verwendung der
Manöver-Bremshilfe.
Vorübergehende Deaktivierung der Notbrem-
sung
● Bei Deaktivierung der Funktion mit der Tas-
te M
anöv

er-Bremshilfe im Display der
Bremshi
l-
f
e von Easy Connect.
● Beim Öffnen eine der Fahrzeugtüren, Kof-
ferraum oder Mot
orhaube. Rückfahrassistent „Rear View
Camera“*
V

ideo Abb. 219
Sicherheit Bedienungs- und Sicherheitshinweise
ACHTUNG
● Die Rückf ahrk

amera ermöglicht keine ge-
naue Berechnung des Abstands von Hinder-
nissen (Personen, Fahrzeuge usw.) und kann
auch die Beschränkungen des Systems nicht
überwinden, weshalb ihre fahrlässige oder
unkonzentrierte Nutzung Unfälle und schwere
Verletzungen verursachen könnte. Der Fahrer
muss stets die Umgebung überwachen, um
die Fahrsicherheit zu gewährleisten.
● Die Kameralinse vergrößert und verzerrt
das
Blickfeld und kann Objekte auf dem Bild-
schirm gegenüber der Wirklichkeit verändert
und ungenau darstellen. Die Distanzwahrneh-
mung wird durch diesen Effekt ebenfalls ver-
zerrt. 260

Fahrerassistenzsysteme
●

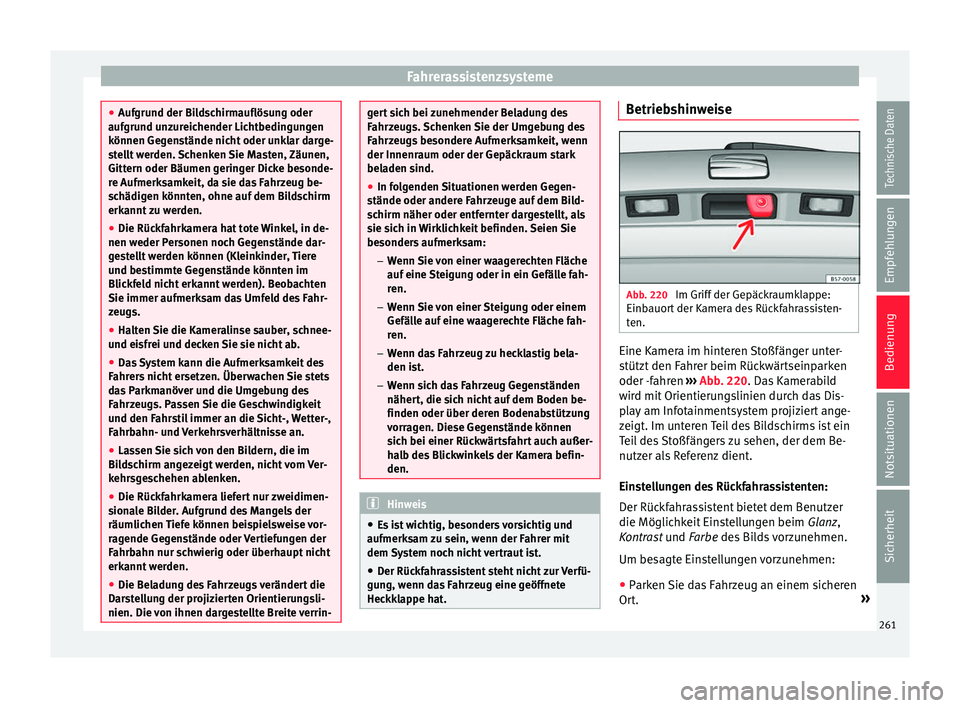

Aufgru nd der Bi
ldschirmauflösung oder
aufgrund unzureichender Lichtbedingungen
können Gegenstände nicht oder unklar darge-
stellt werden. Schenken Sie Masten, Zäunen,
Gittern oder Bäumen geringer Dicke besonde-
re Aufmerksamkeit, da sie das Fahrzeug be-
schädigen könnten, ohne auf dem Bildschirm
erkannt zu werden.
● Die Rückfahrkamera hat tote Winkel, in de-
nen weder Per
sonen noch Gegenstände dar-
gestellt werden können (Kleinkinder, Tiere
und bestimmte Gegenstände könnten im
Blickfeld nicht erkannt werden). Beobachten
Sie immer aufmerksam das Umfeld des Fahr-
zeugs.
● Halten Sie die Kameralinse sauber, schnee-
und eisfr
ei und decken Sie sie nicht ab.
● Das System kann die Aufmerksamkeit des
Fahrer
s nicht ersetzen. Überwachen Sie stets
das Parkmanöver und die Umgebung des
Fahrzeugs. Passen Sie die Geschwindigkeit
und den Fahrstil immer an die Sicht-, Wetter-,
Fahrbahn- und Verkehrsverhältnisse an.
● Lassen Sie sich von den Bildern, die im
schirm angezeigt werden, nicht vom Ver-
kehrsgeschehen ablenken.
● Die Rückfahrkamera liefert nur zweidimen-
siona
le Bilder. Aufgrund des Mangels der
räumlichen Tiefe können beispielsweise vor-
ragende Gegenstände oder Vertiefungen der
Fahrbahn nur schwierig oder überhaupt nicht
erkannt werden.
● Die Beladung des Fahrzeugs verändert die
Darst
ellung der projizierten Orientierungsli-
nien. Die von ihnen dargestellte Breite verrin- gert sich bei zunehmender Beladung des
Fahr
z

eugs. Schenken Sie der Umgebung des
Fahrzeugs besondere Aufmerksamkeit, wenn
der Innenraum oder der Gepäckraum stark
beladen sind.
● In folgenden Situationen werden Gegen-
stände oder andere F
ahrzeuge auf dem Bild-
schirm näher oder entfernter dargestellt, als
sie sich in Wirklichkeit befinden. Seien Sie
besonders aufmerksam:
–Wenn Sie von einer waagerechten Fläche
auf eine Steigung oder in ein Gefälle fah-
ren.
– Wenn Sie von einer Steigung oder einem
Gefälle auf eine waagerechte Fläche fah-
ren.
– Wenn das Fahrzeug zu hecklastig bela-
den ist.
– Wenn sich das Fahrzeug Gegenständen
nähert, die sich nicht auf dem Boden be-
finden oder über deren Bodenabstützung
vorragen. Diese Gegenstände können
sich bei einer Rückwärtsfahrt auch außer-
halb des Blickwinkels der Kamera befin-
den. Hinweis
● Es i

st wichtig, besonders vorsichtig und
aufmerksam zu sein, wenn der Fahrer mit
dem System noch nicht vertraut ist.
● Der Rückfahrassistent steht nicht zur Verfü-
gung, w
enn das Fahrzeug eine geöffnete
Heckklappe hat. Betriebshinweise
Abb. 220
Im Griff der Gepäckraumklappe:
Einb auor
t

der Kamera des Rückfahrassisten-
ten. Eine Kamera im hinteren Stoßfänger unter-
s
tütz
t

den Fahrer beim Rückwärtseinparken
oder -fahren ››› Abb. 220. Das Kamerabild
wird mit Orientierungslinien durch das Dis-
play am Infotainmentsystem projiziert ange-
zeigt. Im unteren Teil des Bildschirms ist ein
Teil des Stoßfängers zu sehen, der dem Be-
nutzer als Referenz dient.
Einstellungen des Rückfahrassistenten:
Der Rückfahrassistent bietet dem Benutzer
die Möglichkeit Einstellungen beim Glanz,
Kontrast und Farbe des Bilds vorzunehmen.
Um besagte Einstellungen vorzunehmen:
● Parken Sie das Fahrzeug an einem sicheren
Ort
. »
261
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

Bedienung

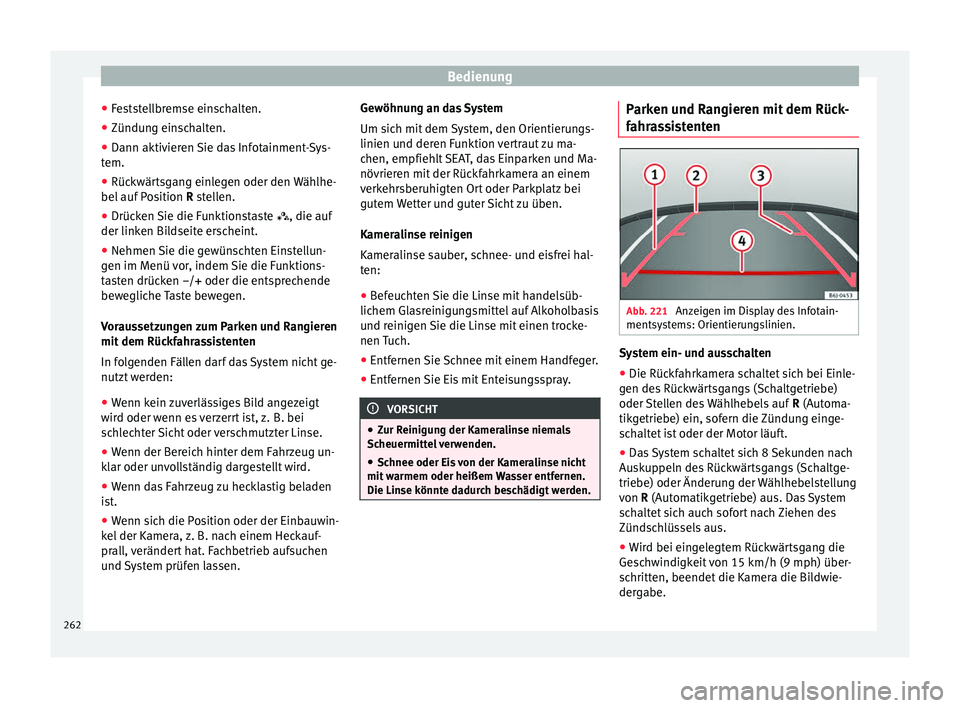

● Fe
s
tstellbremse einschalten.
● Zündung einschalten.
● Dann aktivieren Sie das Infotainment-Sys-
tem.
● Rück

wärtsgang einlegen oder den Wählhe-
bel auf P
osition R stellen.
● Drücken Sie die Funktionstaste , die auf
der linken Bil
dseite erscheint.
● Nehmen Sie die gewünschten Einstellun-
gen im Menü
vor, indem Sie die Funktions-
tasten drücken –/+ oder die entsprechende
bewegliche Taste bewegen.
Voraussetzungen zum Parken und Rangieren
mit dem Rückfahrassistenten
In folgenden Fällen darf das System nicht ge-
nutzt werden:
● Wenn kein zuverlässiges Bild angezeigt
wird oder w
enn es verzerrt ist, z. B. bei
schlechter Sicht oder verschmutzter Linse.
● Wenn der Bereich hinter dem Fahrzeug un-
klar oder u
nvollständig dargestellt wird.
● Wenn das Fahrzeug zu hecklastig beladen
ist
.
● Wenn sich die Position oder der Einbauwin-
kel der K
amera, z. B. nach einem Heckauf-
prall, verändert hat. Fachbetrieb aufsuchen
und System prüfen lassen. Gewöhnung an das System
Um sich mit

dem System, den Orientierungs-
linien und deren Funktion vertraut zu ma-
chen, empfiehlt SEAT, das Einparken und Ma-
növrieren mit der Rückfahrkamera an einem
verkehrsberuhigten Ort oder Parkplatz bei
gutem Wetter und guter Sicht zu üben.
Kameralinse reinigen
Kameralinse sauber, schnee- und eisfrei hal-
ten:
● Befeuchten Sie die Linse mit handelsüb-
lichem Gla
sreinigungsmittel auf Alkoholbasis
und reinigen Sie die Linse mit einen trocke-
nen Tuch.
● Entfernen Sie Schnee mit einem Handfeger.
● Entfernen Sie Eis mit Enteisungsspray. VORSICHT
● Zur R einigu

ng der Kameralinse niemals
Scheuermittel verwenden.
● Schnee oder Eis von der Kameralinse nicht
mit warmem oder heißem
Wasser entfernen.
Die Linse könnte dadurch beschädigt werden. Parken und Rangieren mit dem Rück-
f
ahr
a

ssistenten Abb. 221
Anzeigen im Display des Infotain-
mentsy s
t

ems: Orientierungslinien. System ein- und ausschalten
● Die Rückfahrkamera schaltet sich bei Einle-
g en de
s

Rückwärtsgangs (Schaltgetriebe)
oder Stellen des Wählhebels auf R (Automa-
tikgetriebe) ein, sofern die Zündung einge-
schaltet ist oder der Motor läuft.
● Das System schaltet sich 8 Sekunden nach
Auskup
peln des Rückwärtsgangs (Schaltge-
triebe) oder Änderung der Wählhebelstellung
von R (Automatikgetriebe) aus. Das System
schaltet sich auch sofort nach Ziehen des
Zündschlüssels aus.
● Wird bei eingelegtem Rückwärtsgang die
Gesc
hwindigkeit von 15 km/h (9 mph) über-
schritten, beendet die Kamera die Bildwie-
dergabe.
262
