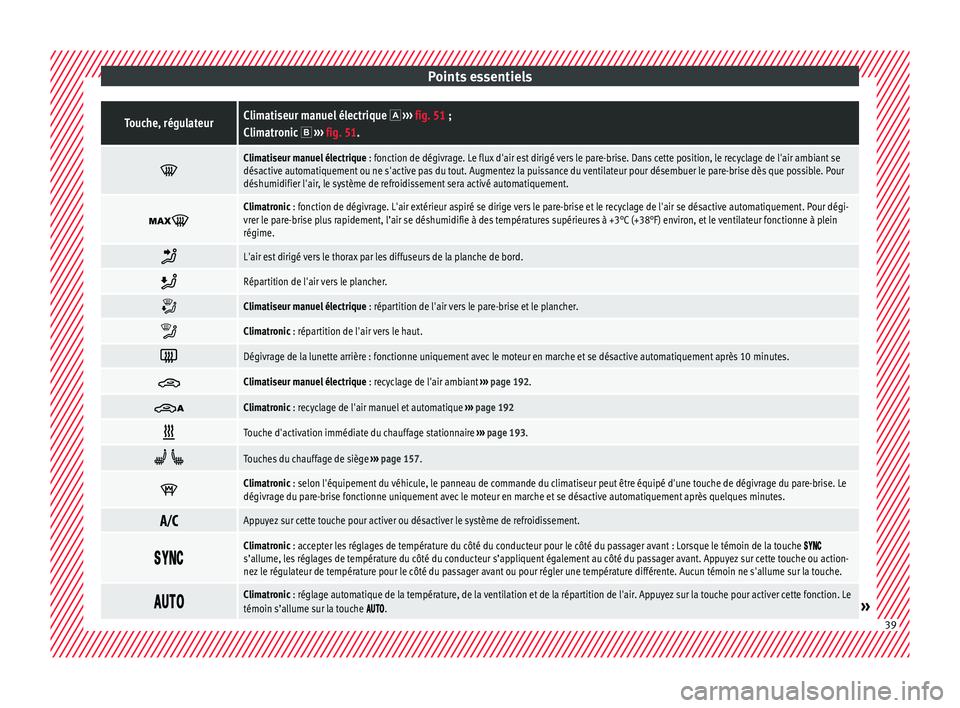

Points essentielsTouche, régulateurClimatiseur manuel électrique 
››› fig. 51 ;
Climatronic  ››› fig. 51. 
Climatiseur manuel électrique
: fonction de dégivrage. Le flux d'air est dirigé vers le pare-brise. Dans cette position, le recyclage de l'air ambiant se
désactive automatiquement ou ne s'active pas du tout. Augmentez la puissance du ventilateur pour désembuer le pare-brise dès que possible. Pour
déshumidifier l'air, le système de refroidissement sera activé automatiquement. 
Climatronic : fonction de dégivrage. L'air extérieur aspiré se dirige vers le pare-brise et le recyclage de l'air se désactive automatiquement. Pour dégi-
vrer le pare-brise plus rapidement, l’air se déshumidifie à des températures supérieures à +3°C (+38°F) environ, et le ventilateur fonctionne à plein
régime.

L'air est dirigé vers le thorax par les diffuseurs de la planche de bord.

Répartition de l'air vers le plancher.

Climatiseur manuel électrique
: répartition de l'air vers le pare-brise et le plancher.
Climatronic : répartition de l'air vers le haut.

Dégivrage de la lunette arrière : fonctionne uniquement avec le moteur en marche et se désactive automatiquement après 10 minutes.

Climatiseur manuel électrique
: recyclage de l'air ambiant ››› page 192. 
Climatronic : recyclage de l'air manuel et automatique
››› page 192 
Touche d'activation immédiate du chauffage stationnaire
››› page 193.  
Touches du chauffage de siège
››› page 157. 
Climatronic : selon l'équipement du véhicule, le panneau de commande du climatiseur peut être équipé d'une touche de dégivrage du pare-brise. Le
dégivrage du pare-brise fonctionne uniquement avec le moteur en marche et se désactive automatiquement après quelques minutes.

Appuyez sur cette touche pour activer ou désactiver le système de refroidissement.

Climatronic : accepter les réglages de température du côté du conducteur pour le côté du passager avant : Lorsque le témoin de la touche s’allume, les réglages de température du côté du conducteur s’appliquent également au côté du passager avant. Appuyez sur cette touche ou action-
nez le régulateur de température pour le côté du passager avant ou pour régler une température différente. Aucun témoin ne s'allume sur la touche.

Climatronic : réglage automatique de la température, de la ventilation et de la répartition de l'air. Appuyez sur la touche pour activer cette fonction. Le
témoin s’allume sur la touche .»
39

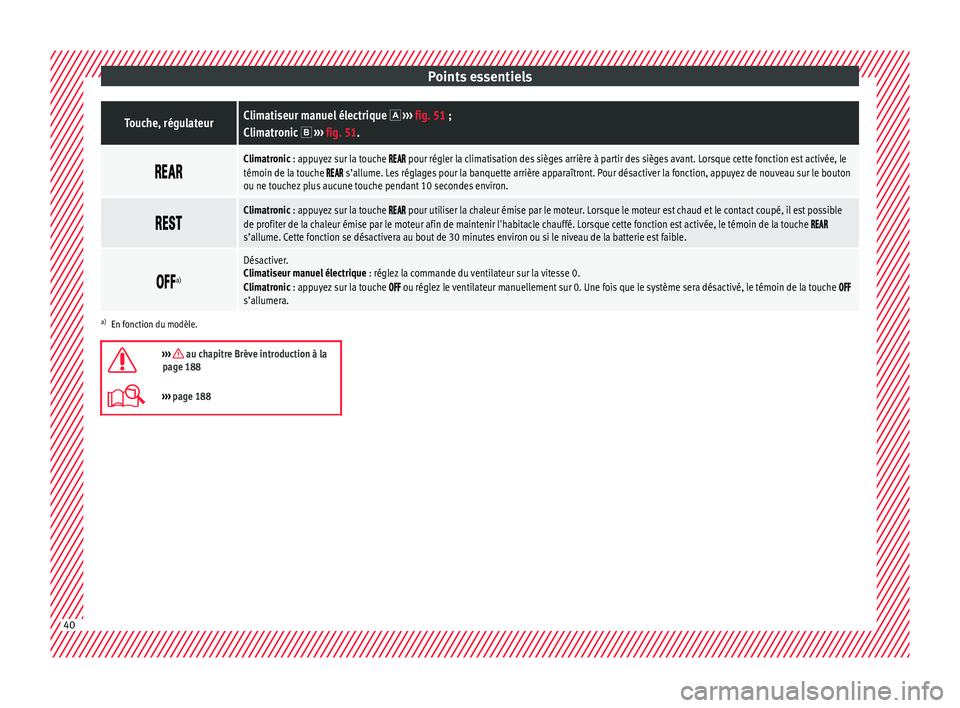

Points essentielsTouche, régulateurClimatiseur manuel électrique 
››› fig. 51 ;
Climatronic  ››› fig. 51. 
Climatronic : appuyez sur la touche  pour régler la climatisation des sièges arrière à partir des sièges avant. Lorsque cette fonction est activée, le
témoin de la touche  s’allume. Les réglages pour la banquette arrière apparaîtront. Pour désactiver la fonction, appuyez de nouveau sur le bouton
ou ne touchez plus aucune touche pendant 10 secondes environ. 
Climatronic : appuyez sur la touche  pour utiliser la chaleur émise par le moteur. Lorsque le moteur est chaud et le contact coupé, il est possible
de profiter de la chaleur émise par le moteur afin de maintenir l'habitacle chauffé. Lorsque cette fonction est activée, le témoin de la touche s’allume. Cette fonction se désactivera au bout de 30 minutes environ ou si le niveau de la batterie est faible. 
a)
Désactiver.
Climatiseur manuel électrique
: réglez la commande du ventilateur sur la vitesse 0.
Climatronic : appuyez sur la touche
 ou réglez le ventilateur manuellement sur 0. Une fois que le système sera désactivé, le témoin de la touche s’allumera.
a) En fonction du modèle.
››› au chapitre Brève introduction à la
page 188
››› page 188 40

Points essentiels

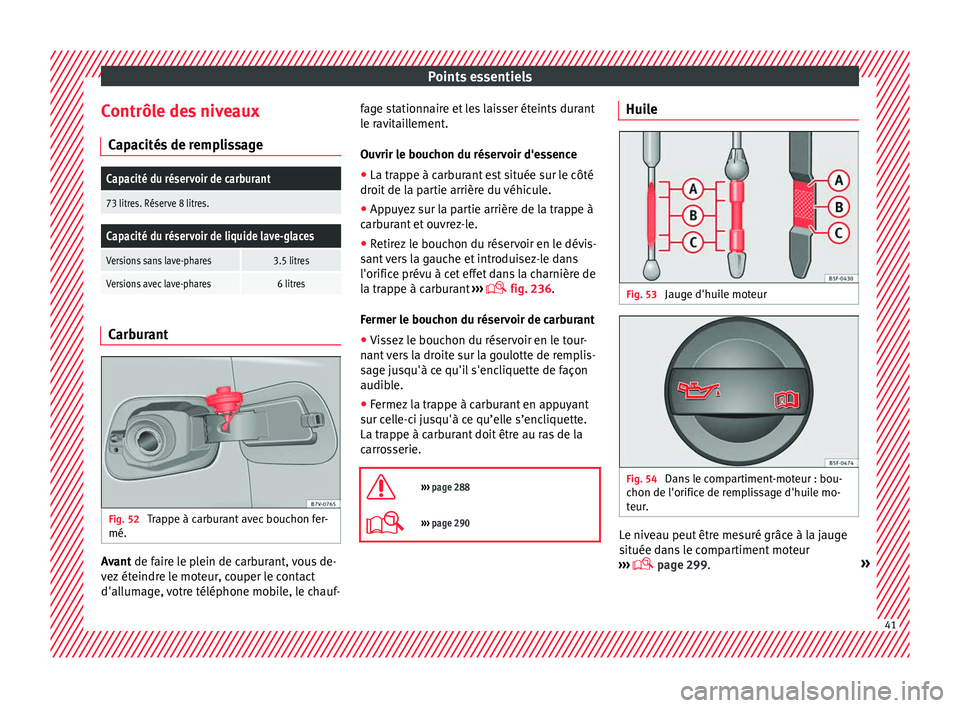

Contrôle des niveaux C ap
ac
ités de remplissage
Capacité du réservoir de carburant
73 litres. Réserve 8 litres.
Capacité du réservoir de liquide lave-glaces
Versions sans lave-phares3.5 litres
Versions avec lave-phares6 litres Carburant
Fig. 52
Trappe à carburant avec bouchon fer-
mé. Avant de f
aire le plein de carburant, vous de-
v ez

éteindre le moteur, couper le contact
d'allumage, votre téléphone mobile, le chauf- fage stationnaire et les laisser éteints durant
le rav

itaillement.
Ouvrir le bouchon du réservoir d'essence ● La trappe à carburant est située sur le côté
droit de l
a partie arrière du véhicule.
● Appuyez sur la partie arrière de la trappe à
carbur
ant et ouvrez-le.
● Retirez le bouchon du réservoir en le dévis-
sant
vers la gauche et introduisez-le dans
l'orifice prévu à cet effet dans la charnière de
la trappe à carburant ›››
 fig. 236.
Fermer le bouchon du réservoir de carburant
● Vissez le bouchon du réservoir en le tour-
nant
vers la droite sur la goulotte de remplis-
sage jusqu'à ce qu'il s'encliquette de façon
audible.
● Fermez la trappe à carburant en appuyant
sur cel
le-ci jusqu'à ce qu’elle s’encliquette.
La trappe à carburant doit être au ras de la
carrosserie.

››› page 288
››› page 290 Huile
Fig. 53
Jauge d'huile moteur Fig. 54
Dans le compartiment-moteur : bou-
c hon de l'orific
e de r

emplissage d'huile mo-
teur. Le niveau peut être mesuré grâce à la jauge
s
it
uée d

ans le compartiment moteur
›››  page 299. » 41

Points essentiels

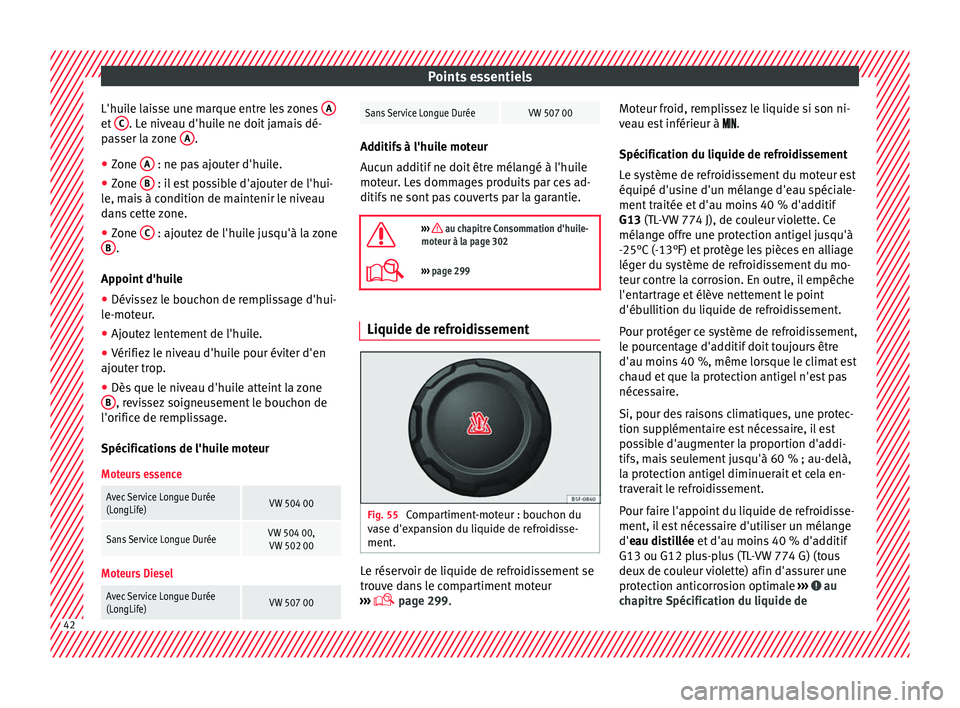

L'huile laisse une marque entre les zones Aet
C . Le niveau d'huile ne doit jamais dé-
p a
s
ser la zone A .
● Zone A : ne pas ajouter d'huile.
● Zone B : il est possible d'ajouter de l'hui-
l e, m
ai

s à condition de maintenir le niveau
dans cette zone.
● Zone C : ajoutez de l'huile jusqu'à la zone
B .
Ap point
d'hui

le
● Dévissez le bouchon de remplissage d'hui-
le-moteur
.
● Ajoutez lentement de l'huile.
● Vérifiez le niveau d'huile pour éviter d'en
ajouter tr
op.
● Dès que le niveau d'huile atteint la zone
B , revissez soigneusement le bouchon de
l'orific e de r
emp

lissage.
Spécifications de l'huile moteur
Moteurs essence
Avec Service Longue Durée
(LongLife)VW 504 00
Sans Service Longue DuréeVW 504 00, VW 502 00
Moteurs Diesel
Avec Service Longue Durée
(LongLife)VW 507 00
Sans Service Longue DuréeVW 507 00 Additifs à l'huile moteur
Aucu
n a

dditif ne doit être mélangé à l'huile
moteur. Les dommages produits par ces ad-
ditifs ne sont pas couverts par la garantie.

››› au chapitre Consommation d'huile-
moteur à la page 302
››› page 299 Liquide de refroidissement
Fig. 55
Compartiment-moteur : bouchon du
v a
se d'e

xpansion du liquide de refroidisse-
ment. Le réservoir de liquide de refroidissement se
tr
ou
v

e dans le compartiment moteur
›››  page 299. Moteur froid, remplissez le liquide si son ni-
veau e

st inférieur à .
Spécification du liquide de refroidissement
Le système de refroidissement du moteur est
équipé d'usine d'un mélange d'eau spéciale-
ment traitée et d'au moins 40 % d'additif
G13 (TL-VW 774 J), de couleur violette. Ce
mélange offre une protection antigel jusqu'à
-25°C (-13°F) et protège les pièces en alliage
léger du système de refroidissement du mo-
teur contre la corrosion. En outre, il empêche
l'entartrage et élève nettement le point
d'ébullition du liquide de refroidissement.
Pour protéger ce système de refroidissement,
le pourcentage d'additif doit toujours être
d'au moins 40 %, même lorsque le climat est
chaud et que la protection antigel n'est pas
nécessaire.
Si, pour des raisons climatiques, une protec-
tion supplémentaire est nécessaire, il est
possible d'augmenter la proportion d'addi-
tifs, mais seulement jusqu'à 60 % ; au-delà,
la protection antigel diminuerait et cela en-
traverait le refroidissement.
Pour faire l'appoint du liquide de refroidisse-
ment, il est nécessaire d'utiliser un mélange
d'eau distillée et d'au moins 40 % d'additif
G13 ou G12 plus-plus (TL-VW 774 G) (tous
deux de couleur violette) afin d'assurer une
protection anticorrosion optimale ››› au
c h apitr

e Spécification du liquide de 42

Points essentiels
refroidissement à la page 305. L e mél
an ge
de G13 avec les liquides de refroidissement
du moteur G12 plus (TL-VW 774 F), G12 (cou-
leur rouge) ou G11 (couleur bleu vert) entra-
ve la protection anticorrosion. C'est pourquoi
nous vous recommandons de l'éviter ››› au
c h
apitr

e Spécification du liquide de refroidis-
sement à la page 305.

››› au chapitre Spécification du liquide
de refroidissement à la page 305
››› page 303 Liquide de frein
Fig. 56
Compartiment-moteur : bouchon du
réser voir du li

quide de frein. Le réservoir de liquide de frein se trouve
d
an
s

le compartiment moteur ›››
 pa-
ge 299. Il doit se situer entre les repères
 et .
S'i
l descend sous , faites appel à un Servi-
ce Technique.

››› au chapitre Vérification du niveau
de liquide de frein à la page 308
››› page 307 Lave-glace
Fig. 57
Dans le compartiment moteur : bou-
c hon du réser v

oir de liquide lave-glace. Le réservoir de liquide lave-glace se trouve
d
an
s

le compartiment moteur ›››
 pa-
ge 299.
Pour remettre à niveau, mélangez de l'eau
avec un produit recommandé par SEAT.
En cas de basses températures, ajoutez un
antigel. 
››› au chapitre Vérifier et faire l'appoint
du réservoir de liquide lave-glace à la pa-
ge 309
››› page 309 Batterie
La batterie se trouve dans le compartiment
moteur
››

›  page 299. Elle ne nécessite
pas d'entretien. Elle est contrôlée dans le ca-
dre de l'inspection.

››› au chapitre Contrôle du niveau
d'électrolyte de la batterie du véhicule à
la page 311
››› page 309 43

Points essentiels
Urgences F u
s
ibles

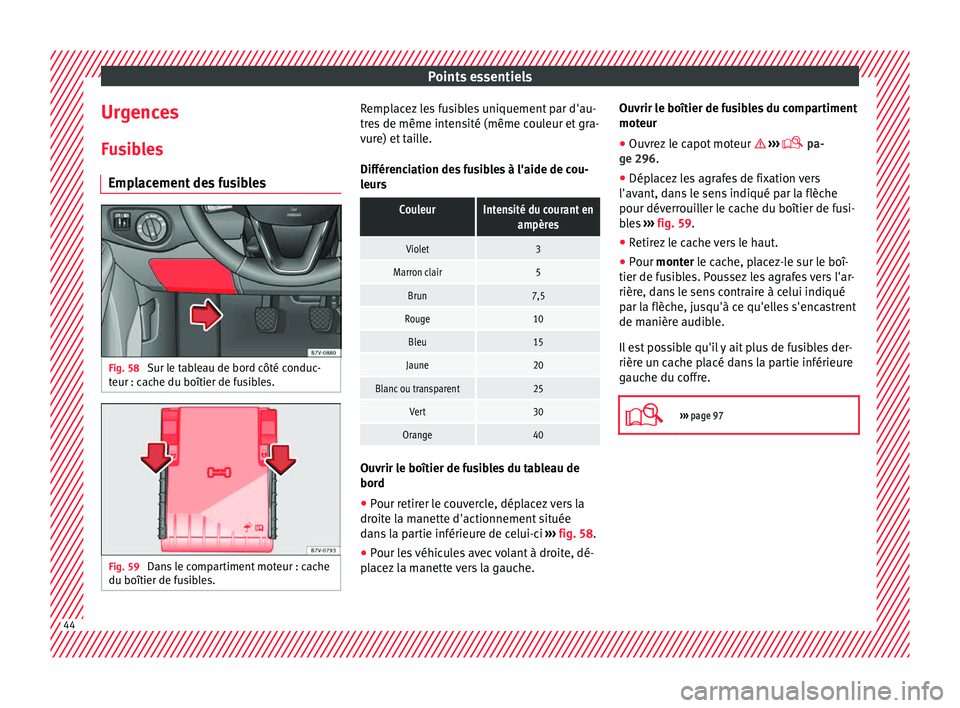

Emplacement des fusibles Fig. 58
Sur le tableau de bord côté conduc-
t eur : c
ac

he du boîtier de fusibles. Fig. 59
Dans le compartiment moteur : cache
du boîtier de f us

ibles. Remplacez les fusibles uniquement par d'au-
tr
e
s

de même intensité (même couleur et gra-
vure) et taille.
Différenciation des fusibles à l'aide de cou-
leurs
CouleurIntensité du courant en ampères
Violet3
Marron clair5
Brun7,5
Rouge10
Bleu15
Jaune20
Blanc ou transparent25
Vert30
Orange40 Ouvrir le boîtier de fusibles du tableau de
bor
d
● Pour r

etirer le couvercle, déplacez vers la
droite l
a manette d'actionnement située
dans la partie inférieure de celui-ci ››› fig. 58.
● Pour les véhicules avec volant à droite, dé-
plac
ez la manette vers la gauche. Ouvrir le boîtier de fusibles du compartiment
moteur
●
Ouvr

ez le capot moteur  ›››

 pa-
ge 296.
● Déplacez les agrafes de fixation vers
l'avant, dan
s le sens indiqué par la flèche
pour déverrouiller le cache du boîtier de fusi-
bles ››› fig. 59.
● Retirez le cache vers le haut.
● Pour monter le cache, placez-le sur le boî-
tier de fu
sibles. Poussez les agrafes vers l'ar-
rière, dans le sens contraire à celui indiqué
par la flèche, jusqu'à ce qu'elles s'encastrent
de manière audible.
Il est possible qu'il y ait plus de fusibles der-
rière un cache placé dans la partie inférieure
gauche du coffre.

››› page 97 44

Points essentiels

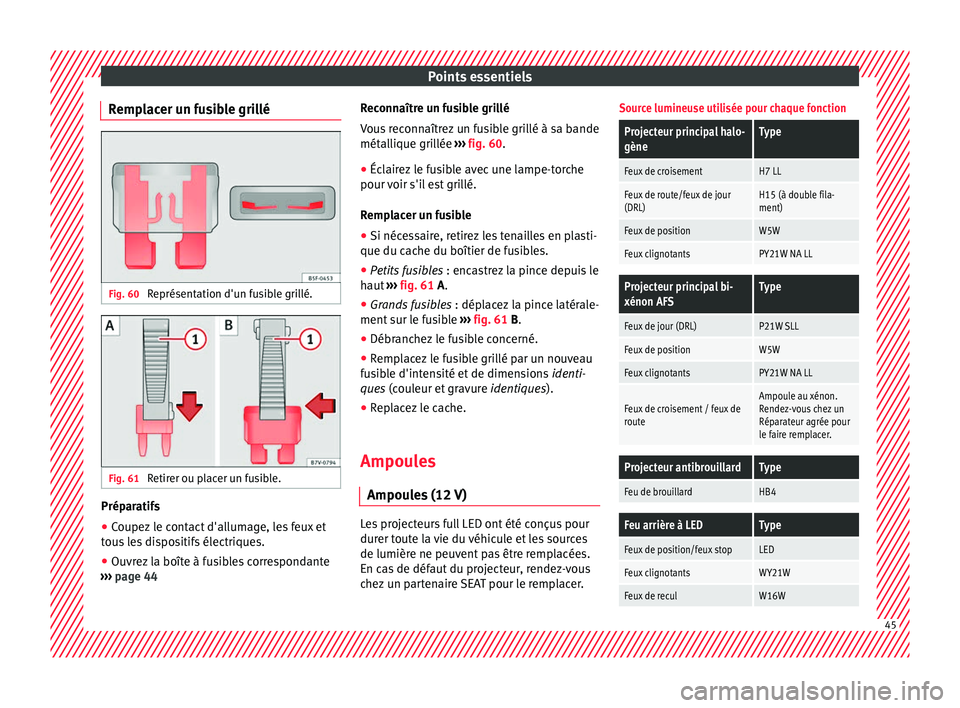

Remplacer un fusible grillé Fig. 60
Représentation d'un fusible grillé. Fig. 61
Retirer ou placer un fusible. Préparatifs
●
Coupez le contact d'allumage, les feux et
t ou
s
les dispositifs électriques.
● Ouvrez la boîte à fusibles correspondante
›››
page 44 Reconnaître un fusible grillé
Vous

reconnaîtrez un fusible grillé à sa bande
métallique grillée ››› fig. 60.
● Éclairez le fusible avec une lampe-torche
pour voir s'i
l est grillé.
Remplacer un fusible
● Si nécessaire, retirez les tenailles en plasti-
que du cache du boîtier de f
usibles.
● Petits fusibles : encas
trez la pince depuis le
haut ››› fig. 61 A.
● Grands fusibles : déplac
ez la pince latérale-
ment sur le fusible ››› fig. 61 B.
● Débranchez le fusible concerné.
● Remplacez le fusible grillé par un nouveau
fus
ible d'intensité et de dimensions identi-
ques (couleur et gravure identiques).
● Replacez le cache.
Ampoules Ampoule
s (12 V) Les projecteurs full LED ont été conçus pour
dur
er t
out

e la vie du véhicule et les sources
de lumière ne peuvent pas être remplacées.
En cas de défaut du projecteur, rendez-vous
chez un partenaire SEAT pour le remplacer.
Source lumineuse utilisée pour chaque fonction
Projecteur principal halo-
gèneType
Feux de croisementH7 LL
Feux de route/feux de jour
(DRL)H15 (à double fila-
ment)
Feux de positionW5W
Feux clignotantsPY21W NA LL
Projecteur principal bi-
xénon AFSType
Feux de jour (DRL)P21W SLL
Feux de positionW5W
Feux clignotantsPY21W NA LL
Feux de croisement / feux de
routeAmpoule au xénon.
Rendez-vous chez un
Réparateur agrée pour
le faire remplacer.
Projecteur antibrouillardType
Feu de brouillardHB4
Feu arrière à LEDType
Feux de position/feux stopLED
Feux clignotantsWY21W
Feux de reculW16W 45

Points essentiels
Instructions en cas de crevai-
son Opér ation
s
préliminairesLa SEAT Alhambra est équipée en série de
pneus
anti-c

revaison (Conti-Seal). En cas de
crevaison ou de fuite d'air allant jusqu'à
5 mm, le pneu étanche la perte avec une cou-
che de protection située à l'intérieur de la
bande de roulement.
En intégrant ce type de technologie, ce véhi-
cule n'est équipé d'aucun type de roue de se-
cours.
● Arrêtez le véhicule sur une surface horizon-
tal e d

ans un lieu sûr, le plus loin possible de
la circulation.
● Serrez le frein à main.
● Activez le signal de détresse.
● Boîte mécanique : pas
sez la 1ère vitesse.
● Boîte automatique : amenez le l
evier sélec-
teur en position P.
● En cas de traction d'une remorque, déta-
chez l
a remorque de votre véhicule.
● Laissez à disposition l'outillage de bord*
›››
 page 87.
● Respectez les dispositions légales de cha-
que pay
s (gilet réfléchissant, triangles
d'avertissement, etc.). ●
Faite
s descendre tous les passagers du vé-
hicule et maintenez-les éloignés de la zone
de danger (par ex. derrière la glissière de sé-
curité). AVERTISSEMENT
● N'oubliez p

as les instructions susmention-
nées et protégez-vous, ainsi que les autres
usagers de la route.
● Si vous changez la roue sur une route en
pente, bloquez
la roue du côté opposé avec
une pierre ou un objet similaire pour éviter
que le véhicule ne se déplace. Réparer un pneu à l'aide du kit anti-
c
r
ev

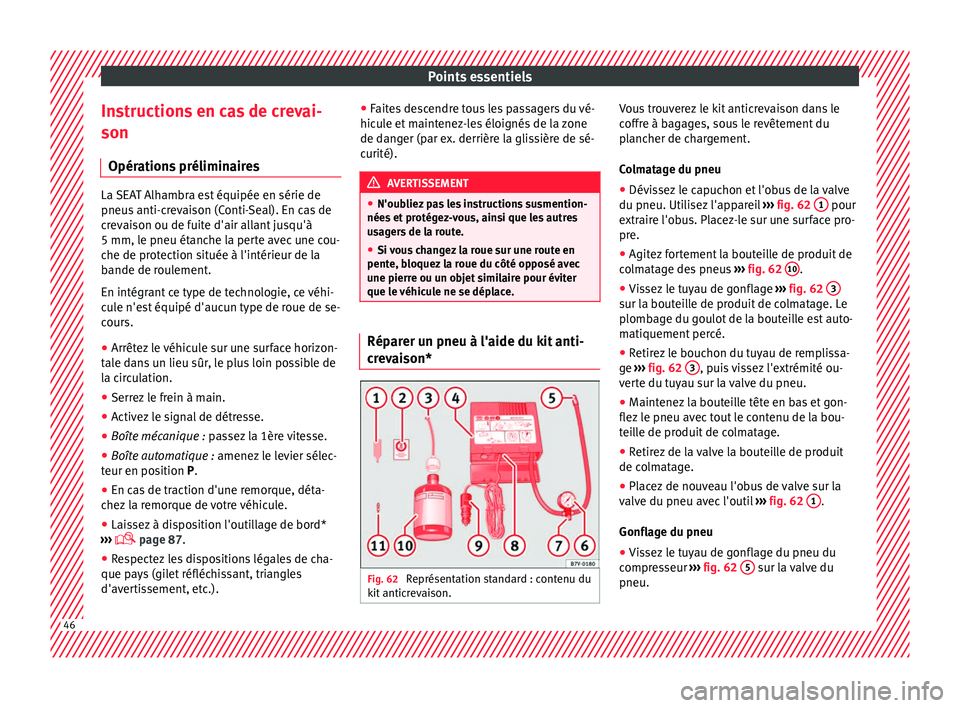

aison* Fig. 62
Représentation standard : contenu du
k it antic

revaison. Vous trouverez le kit anticrevaison dans le
c
offr
e à b

agages, sous le revêtement du
plancher de chargement.
Colmatage du pneu
● Dévissez le capuchon et l'obus de la valve
du pneu. Utilisez
l'appareil ››› fig. 62 1 pour
e xtr
air
e l'obus. Placez-le sur une surface pro-
pre.
● Agitez fortement la bouteille de produit de
colm
atage des pneus ››› fig. 62 10 .
● Vissez le tuyau de gonflage ››
›
fig. 62 3 sur la bouteille de produit de colmatage. Le
p
lomb
ag
e du goulot de la bouteille est auto-
matiquement percé.
● Retirez le bouchon du tuyau de remplissa-
ge ››

› fig. 62 3 , puis vissez l'extrémité ou-
v er
t
e du tuyau sur la valve du pneu.
● Maintenez la bouteille tête en bas et gon-
flez l
e pneu avec tout le contenu de la bou-
teille de produit de colmatage.
● Retirez de la valve la bouteille de produit
de colm
atage.
● Placez de nouveau l'obus de valve sur la
valve du pneu av
ec l'outil ››› fig. 62 1 .
Gonfl ag
e du pneu
● V
issez le tuyau de gonflage du pneu du
compre
sseur ››› fig. 62 5 sur la valve du
pneu. 46
