2018 Seat Alhambra Manuel du propriétaire (in French)

Auto-assistance
Monter l'œillet de remorquage arrière Fig. 103
Sur le pare-chocs arrière, côte droit :
œi l
l
et de remorquage vissé. Le logement de l'œillet de remorquage à vis-
ser se tr
ou
v

e sur la partie droite du pare-
chocs arrière ››› fig. 103. Sur les véhicules
équipés d'un dispositif de remorquage monté
d'usine, aucun logement pour visser l'œillet
de remorquage ne se trouve derrière le ca-
che. Pour remorquer, monter et utiliser la ro-
tule ››› page 257, ››› .
R e
s

pecter les indications pour le remorquage
›››  page 53.
Montage de l'œillet de remorquage arrière
(véhicules sans dispositif d'attelage monté
d'usine)
● Retirez l'œillet de remorquage de l'outilla-
ge de bord s
itué dans le coffre ››› page 87.
● Appuyez sur la partie supérieure du cache
et retir
ez-le avec soin vers l'arrière. Vous de- vrez probablement utiliser la force. Laissez
pendre le c

ache.
● Vissez l'œillet de remorquage dans son lo-
gement d

ans le sens inverse des aiguilles
d'une montre autant que possible ››› . Utili-
sez u
n o

bjet approprié pour visser fermement
l'œillet de remorquage dans son logement.
● Après le remorquage, retirez l'œillet de re-
morquage en l
e tournant dans le sens des ai-
guilles d'une montre et replacez le cache. ATTENTION
● L'œil l

et de remorquage doit toujours être
complètement et fermement vissé. Sinon,
l'œillet risquerait de sortir de son logement
pendant le remorquage ou le démarrage par
remorquage.
● Seuls les véhicules équipés d'un dispositif
d'attelag
e monté d'usine pourront être re-
morqués à l'aide d'une barre de remorquage,
conçue spécialement pour être montée sur un
dispositif d'attelage en forme de boule. Si-
non, la rotule ainsi que le véhicule risque-
raient d'être endommagés. Il est préférable
d'utiliser à la place un câble de remorquage. Conseils pour la conduite lors du re-
mor
quag
e Le remorquage requiert un peu d'entraîne-
ment
et
u

ne certaine habitude, surtout lors-
que l'on fait appel à un câble de remorquage. Il vaut mieux que les deux conducteurs con-
nais

sent les difficultés du remorquage. C'est
pourquoi les conducteurs inexpérimentés de-
vraient s'abstenir.
Veillez à éviter de produire des forces de
transmission excessives ou des secousses en
cours de route. En cas de remorquage en de-
hors des chaussées bitumées, les éléments
de fixation risquent toujours d'être trop solli-
cités.
Si le véhicule est remorqué avec les feux de
détresse allumés et le contact d'allumage
mis, vous pouvez allumer les clignotants
pour indiquer un changement de direction.
Actionner le levier des clignotants dans la di-
rection souhaitée. Durant cette période, les
feux de détresses s'arrêteront. Lorsque vous
placez le levier des clignotants en position
neutre, les feux de détresse se reconnecte-
ront automatiquement.
Conducteur du véhicule tracté
● Le contact d'allumage doit être mis sur le
véhicul
e tracté pour éviter le blocage du vo-
lant de direction et pour qu'il soit possible de
désactiver le frein de stationnement électro-
nique et d'activer les clignotants, l'avertis-
seur sonore, les essuie-glaces et le lave-gla-
ce.
● Étant donné que la direction assistée ne
fonctionne pa
s lorsque le moteur est à l'arrêt,
vous devrez déployer plus de force pour bra-
quer. »
95
Données techniques
Conseils
Commande
Urgences
Sécurité

Urgences

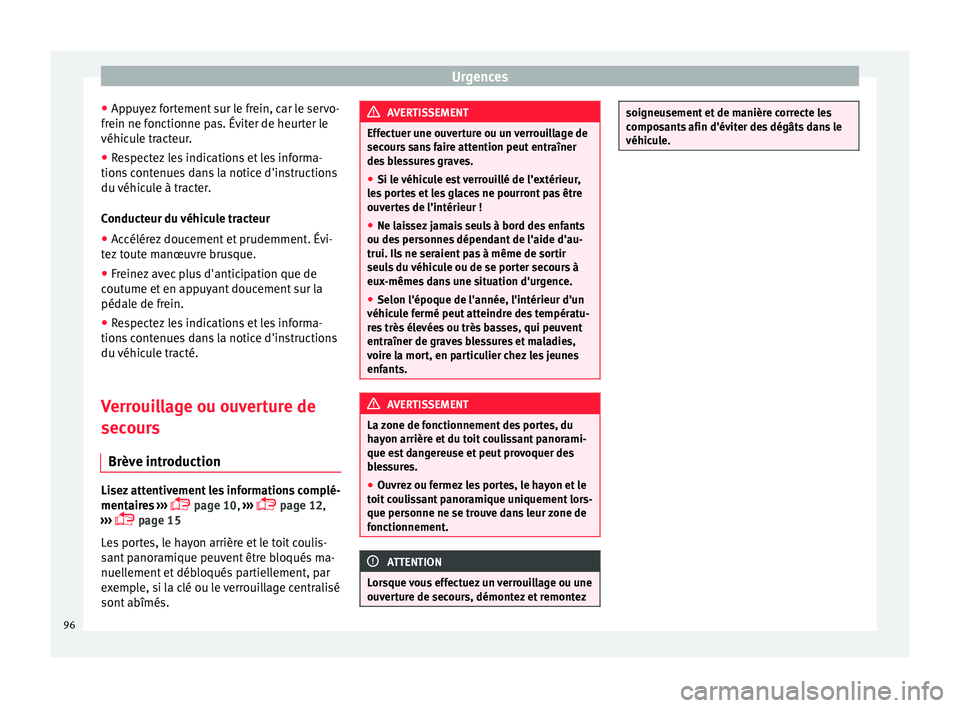

● Ap p
u
yez fortement sur le frein, car le servo-
frein ne fonctionne pas. Éviter de heurter le
véhicule tracteur.
● Respectez les indications et les informa-
tions c
ontenues dans la notice d'instructions
du véhicule à tracter.
Conducteur du véhicule tracteur
● Accélérez doucement et prudemment. Évi-
tez t
oute manœuvre brusque.
● Freinez avec plus d'anticipation que de
coutume et
en appuyant doucement sur la
pédale de frein.
● Respectez les indications et les informa-
tions c
ontenues dans la notice d'instructions
du véhicule tracté.
Verrouillage ou ouverture de
secours
Brèv

e introduction Lisez attentivement les informations complé-
ment
air
e

s ›››
 page 10,
›››
 page 12,
›››  page 15
Les portes, le hayon arrière et le toit coulis-
sant panoramique peuvent être bloqués ma-
nuellement et débloqués partiellement, par
exemple, si la clé ou le verrouillage centralisé
sont abîmés. AVERTISSEMENT
Effectuer une ouverture ou un verrouillage de
secour s

sans faire attention peut entraîner
des blessures graves.
● Si le véhicule est verrouillé de l’extérieur,
les
portes et les glaces ne pourront pas être
ouvertes de l’intérieur !
● Ne laissez jamais seuls à bord des enfants
ou des per
sonnes dépendant de l'aide d'au-
trui. Ils ne seraient pas à même de sortir
seuls du véhicule ou de se porter secours à
eux-mêmes dans une situation d'urgence.
● Selon l'époque de l'année, l'intérieur d'un
véhicul
e fermé peut atteindre des températu-
res très élevées ou très basses, qui peuvent
entraîner de graves blessures et maladies,
voire la mort, en particulier chez les jeunes
enfants. AVERTISSEMENT
La zone de fonctionnement des portes, du
ha y

on arrière et du toit coulissant panorami-
que est dangereuse et peut provoquer des
blessures.
● Ouvrez ou fermez les portes, le hayon et le
toit c
oulissant panoramique uniquement lors-
que personne ne se trouve dans leur zone de
fonctionnement. ATTENTION
Lorsque vous effectuez un verrouillage ou une
ouv er

ture de secours, démontez et remontez soigneusement et de manière correcte les
compo
s

ants afin d'éviter des dégâts dans le
véhicule. 96

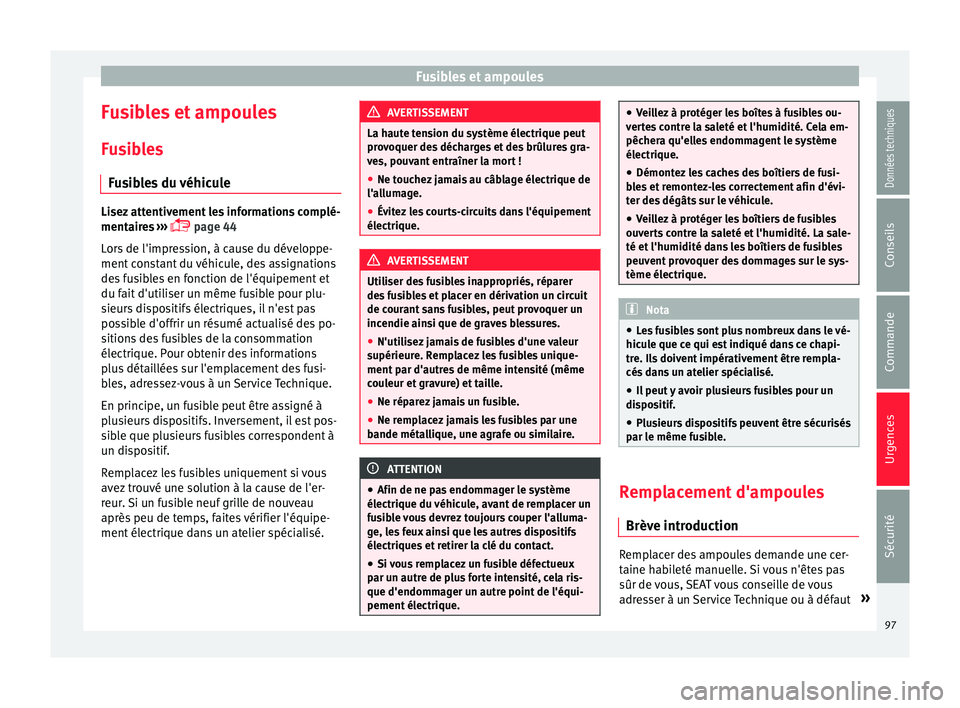

Fusibles et ampoules
Fusibles et ampoules
F u
s
ibles
Fusibles du véhicule Lisez attentivement les informations complé-
mentair
e

s ›››
 page 44
Lors de l'impression, à cause du développe-
ment constant du véhicule, des assignations
des fusibles en fonction de l'équipement et
du fait d'utiliser un même fusible pour plu-
sieurs dispositifs électriques, il n'est pas
possible d'offrir un résumé actualisé des po-
sitions des fusibles de la consommation
électrique. Pour obtenir des informations
plus détaillées sur l'emplacement des fusi-
bles, adressez-vous à un Service Technique.
En principe, un fusible peut être assigné à
plusieurs dispositifs. Inversement, il est pos-
sible que plusieurs fusibles correspondent à
un dispositif.
Remplacez les fusibles uniquement si vous
avez trouvé une solution à la cause de l'er-
reur. Si un fusible neuf grille de nouveau
après peu de temps, faites vérifier l'équipe-
ment électrique dans un atelier spécialisé. AVERTISSEMENT
La haute tension du système électrique peut
pro v

oquer des décharges et des brûlures gra-
ves, pouvant entraîner la mort !
● Ne touchez jamais au câblage électrique de
l'allum
age.
● Évitez les courts-circuits dans l'équipement
électrique. AVERTISSEMENT
Utiliser des fusibles inappropriés, réparer
des f

usibles et placer en dérivation un circuit
de courant sans fusibles, peut provoquer un
incendie ainsi que de graves blessures.
● N'utilisez jamais de fusibles d'une valeur
supérieure. R
emplacez les fusibles unique-
ment par d'autres de même intensité (même
couleur et gravure) et taille.
● Ne réparez jamais un fusible.
● Ne remplacez jamais les fusibles par une
bande méta
llique, une agrafe ou similaire. ATTENTION
● Afin de ne pa s

endommager le système
électrique du véhicule, avant de remplacer un
fusible vous devrez toujours couper l'alluma-
ge, les feux ainsi que les autres dispositifs
électriques et retirer la clé du contact.
● Si vous remplacez un fusible défectueux
par un autr
e de plus forte intensité, cela ris-
que d'endommager un autre point de l'équi-
pement électrique. ●
Vei l

lez à protéger les boîtes à fusibles ou-
vertes contre la saleté et l'humidité. Cela em-
pêchera qu'elles endommagent le système
électrique.
● Démontez les caches des boîtiers de fusi-
ble
s et remontez-les correctement afin d'évi-
ter des dégâts sur le véhicule.
● Veillez à protéger les boîtiers de fusibles
ouver
ts contre la saleté et l'humidité. La sale-
té et l'humidité dans les boîtiers de fusibles
peuvent provoquer des dommages sur le sys-
tème électrique. Nota
● Le s

fusibles sont plus nombreux dans le vé-
hicule que ce qui est indiqué dans ce chapi-
tre. Ils doivent impérativement être rempla-
cés dans un atelier spécialisé.
● Il peut y avoir plusieurs fusibles pour un
dispo
sitif.
● Plusieurs dispositifs peuvent être sécurisés
par le même f
usible. Remplacement d'ampoules
Brèv e intr
oduction Remplacer des ampoules demande une cer-
t
aine h
ab

ileté manuelle. Si vous n'êtes pas
sûr de vous, SEAT vous conseille de vous
adresser à un Service Technique ou à défaut »
97
Données techniques
Conseils
Commande
Urgences
Sécurité

Urgences
de demander l'aide d'un spécialiste. En gé-
nér al
u
n spécialiste est nécessaire si, outre
les ampoules, il faut démonter d'autres com-
posants du véhicule ou remplacer des am-
poules à décharge de gaz.
Il est recommandé de toujours avoir à dispo-
sition dans le véhicule les ampoules de re-
change nécessaires à la sécurité routière.
Vous pouvez acquérir des ampoules de re-
change auprès des Services Techniques.
Dans certains pays la loi impose la posses-
sion d'ampoules de rechange.
Conduire avec des ampoules d'éclairage ex-
térieur du véhicule défectueuses peut être
considéré comme une infraction.
Spécifications supplémentaires des ampou-
les
Les spécifications de certaines ampoules de
projecteurs ou de feux arrière montés d'usine
peuvent différer des ampoules convention-
nelles. L'appellation figure sur le socle de
l'ampoule ou directement sur celle-ci. AVERTISSEMENT
Si la route n'est pas suffisamment éclairée et
si l a

visibilité du véhicule est mauvaise pour
les autres conducteurs, un accident peut sur-
venir. AVERTISSEMENT
Remplacer les ampoules de manière inappro-
priée peut pr o

voquer des accidents entraî-
nant de graves conséquences.
● Avant de procéder à des travaux dans le
compar
timent moteur, lisez et respectez les
avertissements ››› page 296. Sur tous les vé-
hicules, le compartiment moteur est une zone
dangereuse qui peut provoquer des blessures
graves.
● Les ampoules à décharge de gaz fonction-
nent sous
haute tension et peuvent causer
des blessures graves voire mortelles si elles
sont manipulées de manière inappropriée.
● Les ampoules H7 et les ampoules à déchar-
ge de gaz
sont sous pression et peuvent ex-
ploser lorsqu'on essaie de les remplacer.
● Remplacez les ampoules concernées une
fois
qu'elles seront froides.
● Ne remplacez jamais les ampoules vous-
même si v
ous ne connaissez pas les opéra-
tions à suivre. Si vous n'êtes pas certain du
mode d'intervention, contactez un atelier
spécialisé afin qu'il réalise les travaux néces-
saires.
● Ne touchez pas directement le bulbe en ver-
re de l'ampoul
e avec les doigts. Les traces de
doigts s'évaporent avec la chaleur de l'am-
poule allumée et « embuent » le réflecteur.
● Les boîtiers du projecteur placés dans le
compar
timent moteur et du feu arrière con-
tiennent des éléments coupants. Protégez-
vous les mains lors du remplacement des am-
poules. ATTENTION
● Après av oir r

emplacé une ampoule, si vous
ne placez pas correctement le cache en caout-
chouc sur le boîtier du phare, vous risquez
d'endommager l'installation électrique (sur-
tout si de l'eau y pénètre).
● Retirez la clé de contact avant d'effectuer
des tr
avaux sur l'équipement électrique. Ris-
que de court-circuit !
● Éteignez l'éclairage et les feux de station-
nement avant
de remplacer une ampoule.
● Procédez avec précaution afin de ne pas
endommager l
es pièces. Témoin de contrôle

Témoin allumé
L'ampoule de l'éclairage
extérieur du véhicule ne
fonctionne pas.Remplacez l'ampoule défec-
tueuse.
En mettant le contact, certains témoins
d'av
er
ti

ssement et de contrôle s'allument
pendant quelques secondes, lorsqu'un con-
trôle de la fonction est effectué. Ils s'étein-
dront après quelques secondes.
Contrôle des ampoules de la remorque atte-
lée
Sur les véhicules dotés d'un dispositif de re-
morquage monté d'usine, il faut également
98

Fusibles et ampoules
contrôler certaines ampoules de la remorque,
et
vérifier s
i la prise de courant de celle-ci est
correctement raccordée.
Le défaut d'un clignotant de la remorque ap-
paraît dans le tableau de bord lorsque le té-
moin clignote deux fois plus vite (  ou )
››› page 139.
● Défaillance générale de tous les cligno-
tants d'u
n côté.
● Défaillance du feu arrière d'un côté (sur cer-
tains
modèles, l'éclairage de la plaque d'im-
matriculation également)
● Défaillance des deux feux de stop. AVERTISSEMENT
Lisez et tenez compte des avertissements de
sécurité ››

› au chapitre Témoins d'alerte et
de contrôl e à l
a page 114. Nota
Si une diode électroluminescente (DEL) d'un
feu arrièr e e

st défectueuse, vous n'en serez
pas averti. Cependant, si le défaut se produit
sur toutes les diodes, il vous sera indiqué à

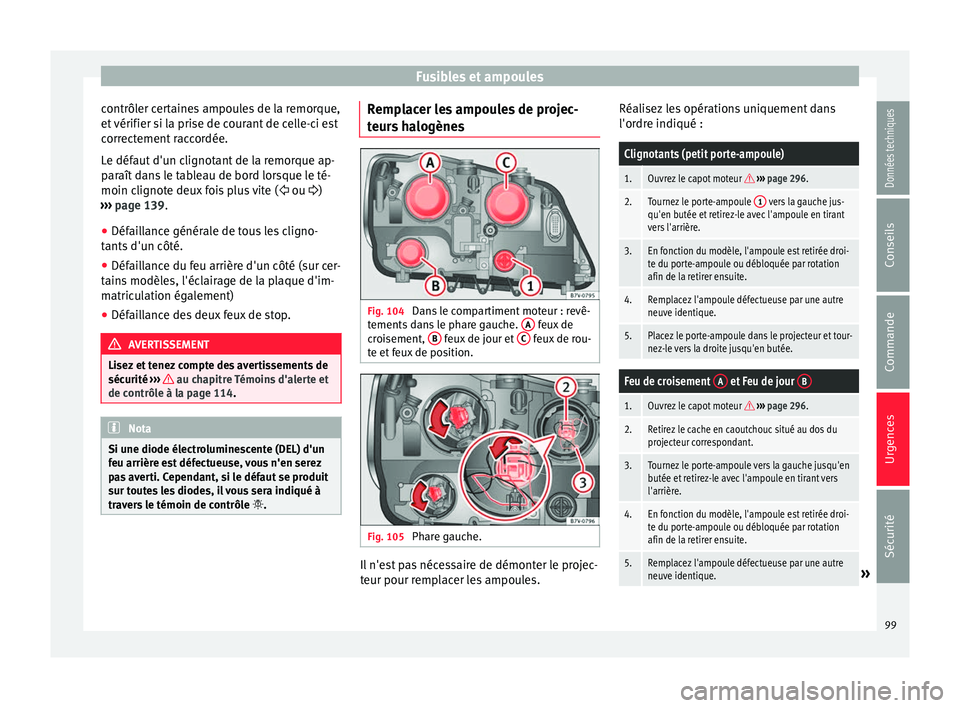

travers le témoin de contrôle . Remplacer les ampoules de projec-
t
eur
s

halogènes Fig. 104
Dans le compartiment moteur : revê-
t ements
d

ans le phare gauche. A feux de
c r
oi
sement, B feux de jour et
C feux de rou-
t e et
f
eux de position. Fig. 105
Phare gauche. Il n'est pas nécessaire de démonter le projec-
t
eur pour r
emp

lacer les ampoules. Réalisez les opérations uniquement dans
l'ordre indi

qué :
Clignotants (petit porte-ampoule)
1.Ouvrez le capot moteur  ››› page 296.
2.Tournez le porte-ampoule 1 vers la gauche jus-
qu'en butée et retirez-le avec l'ampoule en tirant
vers l'arrière.
3.En fonction du modèle, l'ampoule est retirée droi-
te du porte-ampoule ou débloquée par rotation
afin de la retirer ensuite.
4.Remplacez l'ampoule défectueuse par une autre
neuve identique.
5.Placez le porte-ampoule dans le projecteur et tour-
nez-le vers la droite jusqu'en butée.
Feu de croisement A et Feu de jour B
1.Ouvrez le capot moteur 
››› page 296.
2.Retirez le cache en caoutchouc situé au dos du
projecteur correspondant.
3.Tournez le porte-ampoule vers la gauche jusqu'en
butée et retirez-le avec l'ampoule en tirant vers
l'arrière.
4.En fonction du modèle, l'ampoule est retirée droi-
te du porte-ampoule ou débloquée par rotation
afin de la retirer ensuite.
5.Remplacez l'ampoule défectueuse par une autre
neuve identique.» 99
Données techniques
Conseils
Commande
Urgences
Sécurité

UrgencesFeu de croisement
A et Feu de jour B
6.Placez le porte-ampoule dans le projecteur et tour-
nez-le vers la droite jusqu'en butée.
7.Remettez le capuchon en caoutchouc en place.
Feux de route CFeux de position C
1.Ouvrez le capot moteur 
››› page 296.
2.Retirez le cache en caoutchouc situé au dos du
projecteur correspondant.
3.Appuyez fortement
l'étrier métallique vers
le bas et retirez le por-
te-ampoule vers l'arriè-
re 2
avec l'ampoule.
Retirez vers l'arrière le
porte-ampoule 3 avec
l'ampoule.
4.En fonction du modèle, l'ampoule est retirée droite
du porte-ampoule ou débloquée par rotation afin
de la retirer ensuite.
5.Remplacez l'ampoule défectueuse par une autre
neuve identique.
6.Placez le porte-ampou-
le dans le projecteur et
tirez l'étrier métallique
vers le haut jusqu'à ce
qu'il s'encastre.Placez le porte-ampoule
dans le projecteur et en-
castrez-le complète-
ment.
7.Remettez le capuchon en caoutchouc en place. Nota
Les illustrations présentent le projecteur gau-
che de do s. La s

tructure du projecteur droit

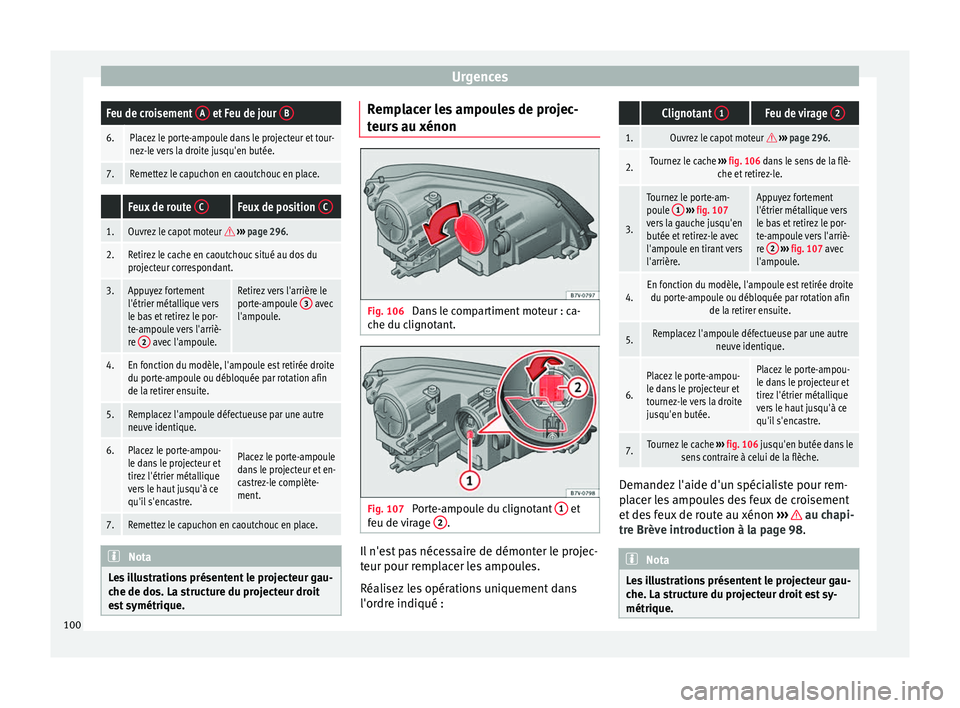

est symétrique. Remplacer les ampoules de projec-
t
eur
s

au xénon Fig. 106
Dans le compartiment moteur : ca-
c he du c
lignot

ant. Fig. 107
Porte-ampoule du clignotant 1 et
f eu de
v

irage 2 .
Il n'est pas nécessaire de démonter le projec-
t
eur pour r
emp

lacer les ampoules.
Réalisez les opérations uniquement dans
l'ordre indiqué :
Clignotant 1Feu de virage 2
1.Ouvrez le capot moteur 
››› page 296.
2.Tournez le cache ››› fig. 106 dans le sens de la flè-
che et retirez-le.
3.
Tournez le porte-am-
poule 1
››› fig. 107
vers la gauche jusqu'en
butée et retirez-le avec
l'ampoule en tirant vers
l'arrière.Appuyez fortement
l'étrier métallique vers
le bas et retirez le por-
te-ampoule vers l'arriè-
re 2

››› fig. 107 avec
l'ampoule.
4.En fonction du modèle, l'ampoule est retirée droite du porte-ampoule ou débloquée par rotation afin de la retirer ensuite.
5.Remplacez l'ampoule défectueuse par une autre neuve identique.
6.
Placez le porte-ampou-
le dans le projecteur et
tournez-le vers la droite
jusqu'en butée.Placez le porte-ampou-
le dans le projecteur et
tirez l'étrier métallique
vers le haut jusqu'à ce
qu'il s'encastre.
7.Tournez le cache ››› fig. 106 jusqu'en butée dans le
sens contraire à celui de la flèche. Demandez l'aide d'un spécialiste pour rem-
p
l
ac

er les ampoules des feux de croisement
et des feux de route au xénon ››› au chapi-
tr e Brèv
e intr

oduction à la page 98. Nota
Les illustrations présentent le projecteur gau-
che. La s truct

ure du projecteur droit est sy-
métrique. 100

Fusibles et ampoules

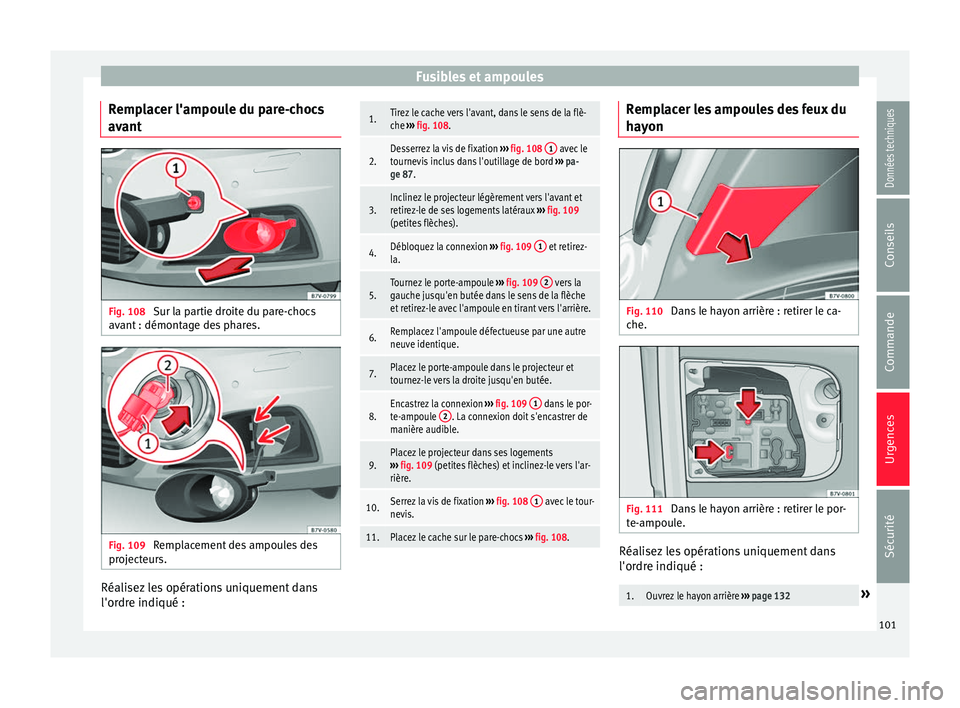

Remplacer l'ampoule du pare-chocs
av ant Fig. 108
Sur la partie droite du pare-chocs
av ant : démont
ag
e des phares. Fig. 109
Remplacement des ampoules des
pr oject

eurs. Réalisez les opérations uniquement dans
l'or
dr
e indi

qué :
1.Tirez le cache vers l'avant, dans le sens de la flè-
che ››› fig. 108.
2.Desserrez la vis de fixation ››› fig. 108 1 avec le
tournevis inclus dans l'outillage de bord ››› pa-
ge 87.
3.Inclinez le projecteur légèrement vers l'avant et
retirez-le de ses logements latéraux ››› fig. 109
(petites flèches).
4.Débloquez la connexion ››› fig. 109 1 et retirez-
la.
5.Tournez le porte-ampoule ››› fig. 109 2 vers la
gauche jusqu'en butée dans le sens de la flèche
et retirez-le avec l'ampoule en tirant vers l'arrière.
6.Remplacez l'ampoule défectueuse par une autre
neuve identique.
7.Placez le porte-ampoule dans le projecteur et
tournez-le vers la droite jusqu'en butée.
8.Encastrez la connexion ››› fig. 109 1 dans le por-
te-ampoule 2. La connexion doit s'encastrer de
manière audible.
9.Placez le projecteur dans ses logements
››› fig. 109 (petites flèches) et inclinez-le vers l'ar-
rière.
10.Serrez la vis de fixation ››› fig. 108 1 avec le tour-
nevis.
11.Placez le cache sur le pare-chocs ››› fig. 108. Remplacer les ampoules des feux du
h
a
y

on Fig. 110
Dans le hayon arrière : retirer le ca-
c he. Fig. 111
Dans le hayon arrière : retirer le por-
t e-
ampou

le. Réalisez les opérations uniquement dans
l'or
dr
e indi

qué :
1.Ouvrez le hayon arrière ››› page 132» 101
Données techniques
Conseils
Commande
Urgences
Sécurité

Urgences2.
Retirez le cache avec soin en faisant levier avec la
partie plate du tournevis de l'outillage de bord
(
››› fig. 99) au niveau de l'évidement ››› fig. 110
1
.
3.Débloquez la connexion du porte-ampoule en ti-
rant sur le blocage rouge de celle-ci.
4.Appuyez sur les languettes de fixation dans le
sens de la flèche ››› fig. 111 et retirez le porte-am-
poule.
5.Remplacez l'ampoule défectueuse par une autre
neuve identique.
6.Replacez le porte-ampoule. Les languettes de fixa-
tion doivent s'encastrer de manière audible.
7.Encastrez le cache. Le cache doit s'encastrer et res-

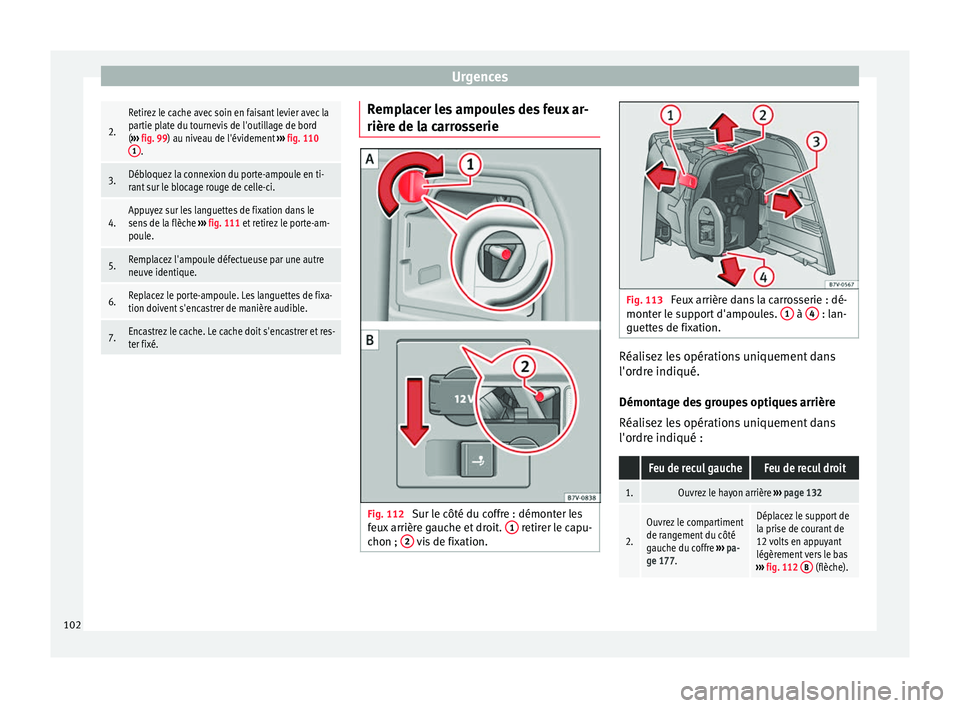

ter fixé. Remplacer les ampoules des feux ar-
rièr
e de l
a c

arrosserie Fig. 112
Sur le côté du coffre : démonter les
f eux
arrièr

e gauche et droit. 1 retirer le capu-
c hon ; 2 vis de fixation. Fig. 113
Feux arrière dans la carrosserie : dé-
mont er l
e s

upport d'ampoules. 1 à
4 : lan-
guett e
s
de fixation. Réalisez les opérations uniquement dans
l'or
dr
e indi

qué.
Démontage des groupes optiques arrière
Réalisez les opérations uniquement dans
l'ordre indiqué :
Feu de recul gaucheFeu de recul droit
1.Ouvrez le hayon arrière ››› page 132
2.
Ouvrez le compartiment
de rangement du côté
gauche du coffre ››› pa-
ge 177.Déplacez le support de
la prise de courant de
12 volts en appuyant
légèrement vers le bas
››› fig. 112 B
(flèche).102
