2018 Peugeot 508 Návod k obsluze (in Czech)

23
Ukazatele
Ukazatel údržby
Ukazatel údržby se zobrazuje na přístrojové
desce. V závislosti na verzi vozidla:
-

u
kazatel celkového počtu ujetých km
zobrazuje zbývající vzdálenost, kterou
je ještě možno ujet do příští plánované
ser visní prohlídky nebo vzdálenost ujetou
od předchozí plánované ser visní prohlídky
se znakem „-“ na začátku. Zobrazovaná vzdálenost je počítána podle
počtu ujetých kilometrů a
doby uplynulé
od poslední prohlídky.
Výstraha se může zobrazovat v závislosti
na blížícím se datu plánované ser visní
prohlídky.
Kontrolka Stav PříčinaAkce/doporučení
Klíč
symbolizující
údržbuDočasně se rozsvítí při
zapnutí zapalování.Do příští plánované
servisní prohlídky
zbývá ujet vzdálenost
od
3 000 do 1 000 km.
Svítí nepřerušovaně,
při zapnutí zapalování. Do plánované
prohlídky zbývá méně
než 1
000 km.Co nejdříve nechejte
provést prohlídku
vozidla.
+
Bliká klíč
symbolizující
údržbuBliká a poté svítí
nepřerušovaně, při
zapnutí zapalování.
(U verzí se
vznětovým motorem
BlueHDi souvisí se
ser visní výstražnou
kontrolkou.) Byl překročen inter val
pravidelné údržby.
Co nejdříve s
vozidlem
zajeďte do ser visu.
-

s
e zobrazuje výstražné hlášení udávající
zbývající vzdálenost, kterou je ještě možno
ujet do příští plánované ser visní prohlídky,
a rovněž doba zbývající do příští plánované
servisní prohlídky.
Vynulování ukazatele údržby
Ukazatel údržby se musí po každé ser visní
prohlídce vynulovat.
Pokud jste si údržbu vozu prováděli svépomocí:
F

V
ypněte zapalování.
F

S
tiskněte tlačítko, které je umístěno na
okraji ovládací páčky stěračů a
podržte
je.
F

Z
apněte zapalování; zobrazí se dočasné
okno a
začne odpočítávání,
F

J
akmile na ukazateli svítí =0, uvolněte
tlačítko; symbol klíče zmizí.
Jestliže musíte po této operaci odpojit
akumulátor vozidla, nejpr ve vozidlo
zamkněte a vyčkejte alespoň 5 minut, aby
bylo vynulování ukazatele zaregistrováno.
1
Palubní zařízení

24
Zobrazování informací o údržbě
Údaj o ser visu lze zobrazit
p rostřednictvím tlačítka Kontrola/
Diagnostika v
nabídce Řízení/
Voz idlo na dotykové obrazovce.
Ukazatel hladiny
motorového oleje
(podle verze)
U verzí vybavených elektrickým ukazatelem
hladiny oleje je informace o správném množství
oleje v motoru zobrazována jako hlášení na
přístrojové desce po dobu několika sekund
od zapnutí zapalování, a to v
návaznosti na
informace o údržbě.
Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň 30
minut.
Nízká hladina oleje
Tento stav je signalizován zobrazením
hlášení vyzývajícího k doplnění hladiny
a doprovázeného rozsvícením kontrolky
a
zvukovým signálem.
Jestliže nedostatek oleje potvrdí kontrola
pomocí ruční měrky, je nezbytné jej doplnit,
aby nedošlo k
poškození motoru. Více informací o
kontrole množství náplní
naleznete v příslušné kapitole.
Závada měřiče množství oleje
Je signalizována hlášením „
Oil level
measurement invalid “ (Neplatný údaj měření
hladiny oleje) zobrazeným na přístrojové desce.
Obraťte se na dealera PEUGEOT nebo
kvalifikovaný ser vis.
V
případě poruchy elektrické měrky
již není množství oleje v
motoru
kontrolováno.
Není-li systém funkční, je třeba kontrolovat
hladinu motorového oleje pomocí ruční
měrky nacházející se v
motorovém
prostoru.
Více informací o
kontrole množství
náplní naleznete v
příslušné kapitole.
Ukazatel teploty chladicí
kapaliny
Při běžícím motoru:
- v zóně A , je teplota správná,
-

v z
óně B, teplota je příliš vysoká; na
přístrojové desce se rozsvítí tato kontrolka
společně se středovou kontrolkou STOP
a současně se zobrazí příslušné hlášení a
rozezní zvukový signál.
MUSÍTE zastavit, jakmile to bude bezpečné.
Před vypnutím motoru několik minut vyčkejte.
Po vypnutí zapalování otevřete opatrně
kapotu motoru a ověř te hladinu chladicí
kapaliny.
Více informací o
kontrole hladiny
provozních náplní naleznete v
příslušné
kapitole.
Ukazatele dojezdové
vzdálenosti závislé na stavu
AdBlue
®
Tyto ukazatele dojezdové vzdálenosti jsou
přítomné pouze u verzí vozidel se vznětovým
motorem BlueHDi.
Jakmile poklesne množství AdBlue
® v nádrži
n
a úroveň rezer vy nebo je zjištěna porucha
fungování systému pro odstraňování emisí
škodlivin SCR, začne ukazatel po zapnutí
zapalování indikovat informaci o odhadované
vzdálenosti, kterou bude ještě možno ujet před
zablokováním startování motoru.
Palubní zařízení

25
V případě rizika nenastartování
motoru z důvodu nedostatečné
zásoby AdBlue
®
Zařízení bránící nastartování motoru,
které je požadováno příslušnými předpisy,
se aktivuje automaticky, jakmile je nádrž
na AdBlue
® prázdná.
Dojezdová vzdálenost větší než 2 400 km
Po zapnutí zapalování se automaticky
nezobrazí žádná informace o
dojezdu.
Údaj o
dojezdové vzdálenosti lze
zobrazit prostřednictvím tlačítka
Kontrola/Diagnostika v nabídce
Řízení/Vozidlo na dotykové
obrazovce.
Dojezdová vzdálenost mezi 2
400 a 800 km Zbývající dojezdová vzdálenost je
800 a
100 km
Zbývající dojezdová vzdálenost menší než
100 km
Za jízdy se bude hlášení objevovat po ujetí
každých 10
km, dokud nebude nádržka AdBlue
doplněna.
Je nezbytné provést doplnění co nejdříve, ještě
před úplným vyčerpáním nádrže; v
opačném
případě již nebude možné po dalším zastavení
spustit motor.
Odstavení způsobené nedostatkem AdBlue®
Nádrž na kapalinu AdBlue® je prázdná:
legislativou předepsané zařízení proti
startování zabrání rozběhnutí motoru.
K

opětovnému spuštění motoru je
nezbytné doplnit do nádrže minimálně
5

litrů aditiva AdBlue
®.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné kapitole.
Po zapnutí zapalování se na dobu asi
30

sekund rozsvítí kontrolka, doprovázená
zvukovým signálem a

zobrazením hlášení
(např. „Doplňte AdBlue: startování bude
znemožněno po x

km“), udávajícím dojezdovou
vzdálenost vyjádřenou v

kilometrech.
Po dosažení hladiny rezer vy doporučujeme
provést doplnění co nejdříve. Po zapnutí zapalování se rozsvítí tato
výstražná kontrolka doprovázená zvukovým
signálem (1

pípnutí) a

zobrazením hlášení
(např. „Doplnit AdBlue: startování bude
znemožněno po x

km“) udávajícím dojezdovou
vzdálenost vyjádřenou v

kilometrech.
Za jízdy se budou zvukový signál a zobrazení
hlášení opakovat po ujetí každých 100

km,
dokud nebude provedeno doplnění hladiny.
Je nezbytně nutné provést doplnění co
nejdříve, ještě před úplným vyčerpáním
nádrže; v

opačném případě již nebude možné
nastartovat motor vozidla. Po zapnutí zapalování bliká výstražná
kontrolka, doprovázená zvukovým signálem a
zobrazením hlášení „Doplnit AdBlue: Startování
zakázáno“.
V případě poruchy systému
č ištění výfukových plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1
100 km
poté, kdy byla potvrzena závada SCR
systému pro omezování emisí škodlivin.
Jakmile to bude možné, nechte systém
zkontrolovat v
ser visu sítě PEUGEOT
nebo v
jiném odborném ser visu.
1
Palubní zařízení

26
V případě zjištění poruchyP okud se jedná o dočasnou poruchu
funkce, výstraha zmizí v
průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Během fáze povolené jízdy (1
100 až 0 km)Za jízdy se bude hlášení zobrazovat každých
30 sekund, dokud bude porucha systému řízení
emisí přetr vávat SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na dealera PEUGEOT
nebo na odborný ser vis.
V
opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Star tování zakázáno
Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli znovu nastartovat motor, je
nezbytné se obrátit na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Tyto varovné kontrolky se rozsvítí za doprovodu
zvukového signálu a
současného zobrazení
hlášení „ Závada antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Je-li porucha systému SCR potvrzena (po
50
km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), tyto výstražné kontrolky se rozsvítí
a
rozbliká se výstražná kontrolka AdBlue.
Její blikání bude doprovázet zvukový
signál a
zobrazí se hlášení (např.: „ Závada
antiemis. syst.: Zákaz startování za 300
km“)
udávající dojezdovou vzdálenost vyjádřenou
v
kilometre ch. Při každém zapnutí zapalování se tyto
kontrolky rozsvítí a kontrolka AdBlue bude
blikat, doprovázená zvukovým signálem a
zobrazením hlášení „ Závada antiemis. syst.:
Zákaz startování“.
Ruční test
Tato funkce umožňuje ověřit některé ukazatele
a
zobrazit deník výstrah. Lze k
ní přistoupit pomocí tlačítka
Kontrola/Diagnostika v nabídce
Řízení/Vozidlo na dotykové
obrazovce.
V případě potřeby jsou na přístrojové desce
zobrazeny následující informace:
-
h
ladina motorového oleje,
-
l
hůta zbývající do příští ser visní prohlídky
vozidla,
-
d
ojezdová vzdálenost související s AdBlue
a systémem SCR u verzí vozidel se
vznětovým motorem BlueHDi,
-
a
ktuální výstrahy.
Počitadlo ujeté vzdálenosti
Celková ujetá vzdálenost se zobrazuje po
dobu třiceti sekund po vypnutí zapalování,
při otevření dveří řidiče a
rovněž po zamknutí
a
odemknutí vozidla. V
případě cesty do zahraničí může být
nutné změnit jednotky vzdálenosti (km
nebo míle): zobrazovaná rychlost musí být
uváděna v
oficiální měrné jednotce dané
země (km nebo míle).
Změna jednotek vzdálenosti se provádí
v
nabídce pro konfiguraci obrazovky, když
vozidlo stojí. Tyto informace se zobrazují rovněž
automaticky při každém zapnutí
zapalování.
Palubní zařízení

27
Počitadlo celkové ujeté
vzdálenosti.
Měří celkovou vzdálenost, kterou vozidlo ujelo
od chvíle pr vního uvedení do provozu.
Reostat osvětlení
Tento systém umožňuje přizpůsobovat ručně
intenzitu osvětlení místa řidiče intenzitě
venkovního světla.
S dotykovou obrazovkou 8"
F Stiskem tohoto tlačítka vyberte nabídku Nastavení .
F

V
yberte „ Jas“.
F

S
tisknutím šipek nebo
přesunutím posuvníku nastavte
úroveň jasu.
Nové nastavení se použije okamžitě.
F

S

tisknutím mimo okna nastavení ukončíte. Obrazovku můžete rovněž vypnout.
F
S
tiskem tohoto tlačítka vyberte
nabídku Nastavení .
F
V
yberte „
Dark“.
Displej úplně zhasne.
F
P
ro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).S dotykovou obrazovkou 10"Palubní počítač
Zobrazuje informace o aktuální jízdě
( dojezdová vzdálenost, spotřeba paliva,
průměrná rychlost atd.).
Údaje palubního počítače se zobrazují tr vale,
jestliže vyberete režim zobrazování „OSOBNÍ
N A S TAV E N Í “.
Zobrazování údajů na
přístrojové desce
F Stiskem tohoto tlačítka vyberte nabídku Nastavení .
F

V

yberte „ Volby“.
F

V
yberte položku „ Konfigurace
obrazovky “.
F

Z

volte záložku „ Jas“.
F

S
tisknutím šipek nebo
přesunutím posuvníku nastavte
úroveň jasu.
F

S
tisknutím tohoto tlačítka uložte
nastavení a
zavřete je. Obrazovku můžete rovněž vypnout.
F
S
tiskem tohoto tlačítka vyberte
nabídku Nastavení .
F
Z
volte položku Vypnout
obrazovku .
Displej úplně zhasne.
F
P
ro aktivaci obrazovky se jí znovu dotkněte
(kdekoli na jejím povrchu).
1
Palubní zařízení

28
F Pro postupné zobrazování jednotlivých záložek palubního počítače tiskněte tlačítko
umístěné na konci ovladače stěračů .
Ve všech ostatních režimech zobrazení bude
mít stisknutí okraje ovládací páčky stěračů za
následek dočasné zobrazení těchto údajů na
příslušné obrazovce.
-

O
kamžité informace zahrnující:
•

j
ízdní dosah,
•

s
kutečnou spotřebu paliva,
•

p
očitadlo doby využití systému Stop &
Start.
-

T
rasa „ 1“ s
těmito údaji:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost,
pro pr vní jízdu.
-

T
rasa „ 2“ s
těmito údaji:
•

p
růměrná rychlost,
•

p
růměrná spotřeba paliva,
•

u
jetá vzdálenost,
pro druhou jízdu.
Vynulování hodnot tras
F Je-li zobrazena požadovaná trasa, stiskněte po dobu delší než 2 sekundy tlačítko na
konci páčky sdruženého ovladače stěračů.
Jízdy „ 1“ a
„2 “ jsou vzájemně nezávislé
a
používají se shodným způsobem.
Vysvětlení několika výrazů…
Dojezd
(míle nebo km) Vzdálenost, kterou je možné ujet
se zbývajícím palivem v
nádrži, a to
v
závislosti na průměrné spotřebě
během několika posledních ujetých
kilometrů.
Tato hodnota může kolísat v
důsledku
změny stylu jízdy nebo profilu vozovky,
při nichž dojde k
velké změně okamžité
s p ot ř e by.
Jakmile je dojezd nižší než 30
km, zobrazují se
pouze čárky.
Po doplnění minimálně 5
litrů paliva je
dojezdová vzdálenost znovu vypočítána a
zobrazí se, pokud je vyšší než 100
km.Jestliže za jízdy svítí nepřetržitě pomlčky
místo čísel, obraťte se na dealera
PEUGEOT nebo kvalifikovaný ser vis.
Okamžitá spotřeba paliva
(km/l, mpg nebo l/100 km)
V ypočítává se za několik posledních
sekund.
Tato informace se zobrazuje až od
rychlosti 30
km/h.
Průměrná spotřeba paliva
(km/l, mpg nebo l/100 km)
V ypočítává se od posledního
vynulování hodnot dané trasy.
Průměrná rychlost
(míle/h nebo km/h)
Vypočítává se od posledního
vynulování hodnot dané trasy.
Ujetá vzdálenost
(míle nebo km)Vypočítává se od posledního
vynulování hodnot dané trasy.
3DOXEQt]D
t]HQt

29
Dotyková obrazovka
Z bezpečnostních důvodů je
k provádění úkonů vyžadujících
maximální pozornost řidiče nutné, aby
vozidlo stálo.
Za jízdy nejsou některé funkce dostupné.
Doporučení
Tato obrazovka je kapacitního typu.
Odmrazování se vypne automaticky, aby
se zabránilo nadměrné spotřebě elektrické
energie.
Na dotykovém displeji nepoužívejte ostré
předměty.
Dotykového displeje se nedotýkejte vlhkýma
rukama.
Pro čištění dotykového displeje používejte
čistou a měkkou utěrku.
Počitadlo Stop & Start.
(minuty/sekundy nebo hodiny/minuty)
Pokud je vozidlo vybaveno systémem Stop &
Start, počitadlo počítá čas, po který byl během
jízdy aktivován režim STOP.
Počitadlo se vynuluje při každém zapnutí
zapalování.
Tento systém umožňuje získat přístup:
-

k


tr valému zobrazování času a venkovní
teploty (v
případě nebezpečí náledí se
zobrazí modrý symbol),
-

k


ovladačům systému vytápění/klimatizace,
-
k

nabídkám nastavení funkcí a

pr vků výbavy
vozidla,
-

k


ovladačům audiosystému a telefonu
a

k

zobrazení souvisejících informací,
-

k


zobrazování vizuálního parkovacího
asistenta (vizuální údaje parkovacích čidel,
Park Assist atd.),
-

k


internetovým službám a k zobrazování
souvisejících informací.
a

v

závislosti na výbavě vozidla umožňuje:
-

z

ískat přístup k ovladačům navigačního
systému a
k zobrazování souvisejících
informací.
Princip funkce
Pro přístup k hlavním nabídkám používejte
t lačítka umístěná pod dotykovou obrazovkou
a
poté stlačte tlačítka znázorněná na dotykové
obrazovce.
Některé nabídky se mohou zobrazovat na
dvou stránkách; v
takovém případě na druhou
stránku přejděte stisknutím tlačítka „ VOLBY“.
Jestliže nebude na druhé stránce po určitou
dobu provedena žádná akce, automaticky
se znovu zobrazí pr vní stránka.
Funkci můžete deaktivovat nebo aktivovat
výběrem možnosti „ OFF“ (Vypnout) nebo „ ON“
(Zapnout). Tímto tlačítkem provedete nastavení
funkce.
Tímto tlačítkem získáte přístup
k
doplňujícím informacím.
Pro potvrzení používejte toto tlačítko.
Pro návrat na předchozí stránku
používejte toto tlačítko.
Nabídky
Rádio Média.
Viz kapitola „ Audio výbava
a telematika“.
Klimatizace.
Nastavení teploty, proudění vzduchu
atd.
1

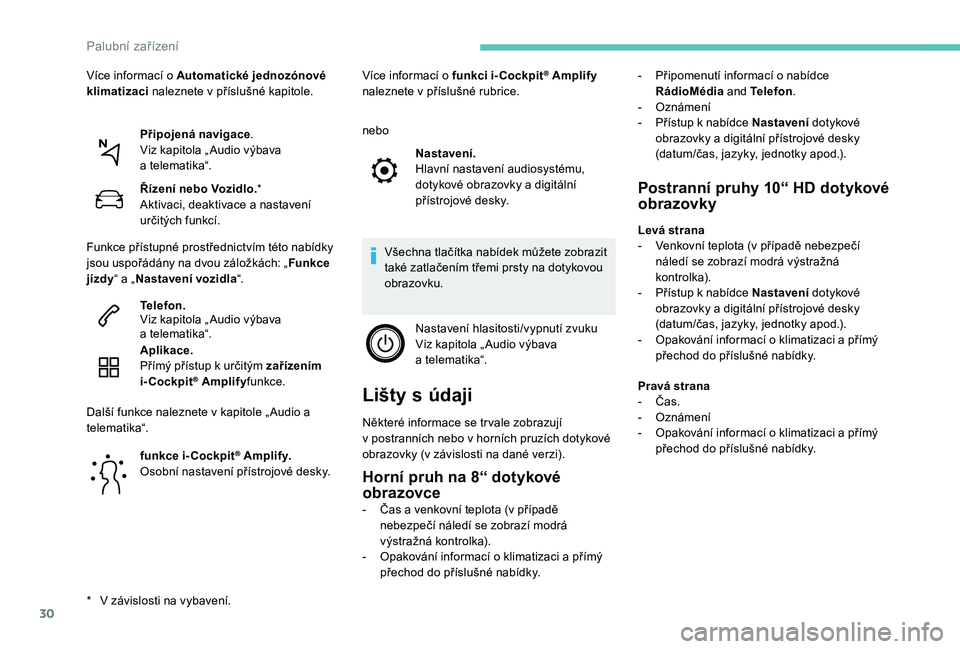

Palubní zařízení

30
funkce i- Cockpit® A mpli f y.
Osobní nastavení přístrojové desky. nebo
Všechna tlačítka nabídek můžete zobrazit
také zatlačením třemi prsty na dotykovou
obrazovku. Nastavení hlasitosti/vypnutí zvuku
Viz kapitola „ Audio výbava
a telematika“.
Lišty s údaji
Některé informace se tr vale zobrazují
v
postranních nebo v horních pruzích dotykové
obrazovky (v závislosti na dané verzi).
Připojená navigace
.
Viz kapitola „ Audio výbava
a

telematika“.
Řízení nebo Vozidlo. *
Aktivaci, deaktivace a

nastavení
určitých funkcí.
Telefon.
Viz kapitola „ Audio výbava
a

telematika“.
Aplikace.
Přímý přístup k

určitým zařízením
i-Cockpit
® Amplify funkce.
Více informací o

Automatické jednozónové
klimatizaci naleznete v příslušné kapitole.
Funkce přístupné prostřednictvím této nabídky
jsou uspořádány na dvou záložkách: „ Funkce
jízdy “ a „Nastavení vozidla “.
Další funkce naleznete v kapitole „ Audio a
telematika“. Nastavení.
Hlavní nastavení audiosystému,
dotykové obrazovky a
digitální
přístrojové desky.
Více informací o funkci i- Cockpit
® Amplify
naleznete v

příslušné rubrice.
Horní pruh na 8“ dotykové
obrazovce
- Čas a venkovní teplota (v případě
nebezpečí náledí se zobrazí modrá
výstražná kontrolka).
-

O
pakování informací o klimatizaci a přímý
přechod do příslušné nabídky.
Postranní pruhy 10“ HD dotykové
obrazovky
Levá strana
- V enkovní teplota (v případě nebezpečí
náledí se zobrazí modrá výstražná
ko nt r o lka).
-

P
řístup k nabídce Nastavení dotykové
obrazovky a
digitální přístrojové desky
(datum/čas, jazyky, jednotky apod.).
-

O
pakování informací o klimatizaci a přímý
přechod do příslušné nabídky.
Pravá strana
-

Č
as.
-
O

známení
-

O
pakování informací o klimatizaci a přímý
přechod do příslušné nabídky.
-

P
řipomenutí informací o nabídce
RádioMédia and Telefon .
-
O
známení
-
P
řístup k nabídce Nastavení
dotykové
obrazovky a digitální přístrojové desky
(datum/čas, jazyky, jednotky apod.).
*

V


závislosti na vybavení.
Palubní zařízení
