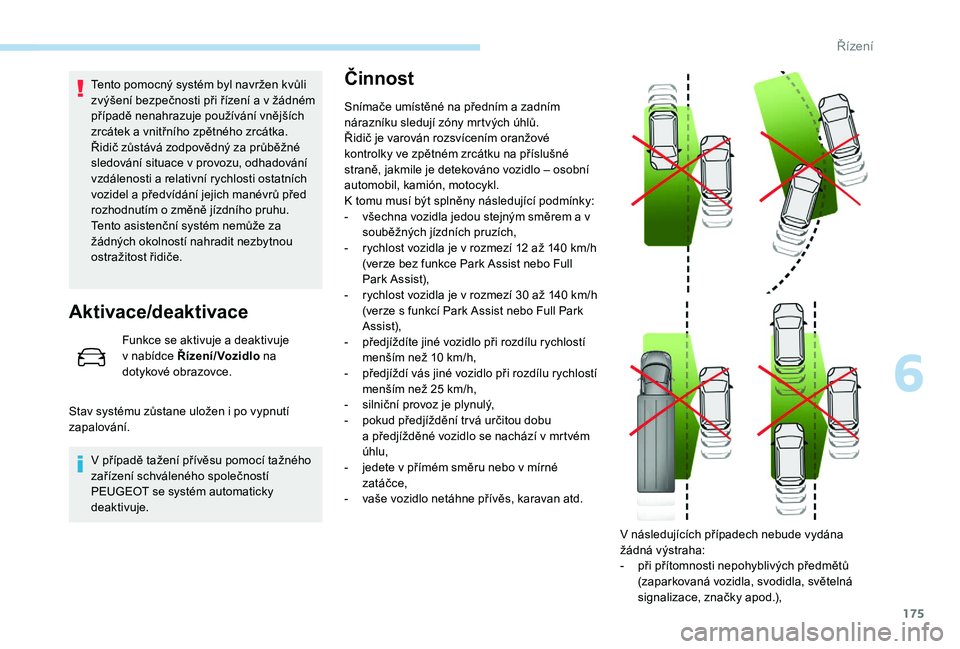

Page 177 of 320

175
Tento pomocný systém byl navržen kvůli
zvýšení bezpečnosti při řízení a v žádném
případě nenahrazuje používání vnějších
zrcátek a
vnitřního zpětného zrcátka.
Řidič zůstává zodpovědný za průběžné
sledování situace v
provozu, odhadování
vzdálenosti a
relativní rychlosti ostatních
vozidel a
předvídání jejich manévrů před
rozhodnutím o
změně jízdního pruhu.
Tento asistenční systém nemůže za
žádných okolností nahradit nezbytnou
ostražitost řidiče.
Aktivace/deaktivace
Funkce se aktivuje a deaktivuje
v nabídce Řízení/Vozidlo na
dotykové obrazovce.
Stav systému zůstane uložen i
po vypnutí
zapalování.
V
případě tažení přívěsu pomocí tažného
zařízení schváleného společností
PEUGEOT se systém automaticky
deaktivuje.
Činnost
Snímače umístěné na předním a zadním
n árazníku sledují zóny mrtvých úhlů.
Řidič je varován rozsvícením oranžové
kontrolky ve zpětném zrcátku na příslušné
straně, jakmile je detekováno vozidlo – osobní
automobil, kamión, motocykl.
K
tomu musí být splněny následující podmínky:
-
v
šechna vozidla jedou stejným směrem a v
souběžných jízdních pruzích,
-
r
ychlost vozidla je v rozmezí 12 až 140 km/h
(verze bez funkce Park Assist nebo Full
Park Assist),
-
r
ychlost vozidla je v rozmezí 30 až 140 km/h
(verze s funkcí Park Assist nebo Full Park
Assist),
-
p
ředjíždíte jiné vozidlo při rozdílu rychlostí
menším než 10
km/h,
-
p
ředjíždí vás jiné vozidlo při rozdílu rychlostí
menším než 25
km/h,
-
s
ilniční provoz je plynulý,
-
p
okud předjíždění tr vá určitou dobu
a
předjížděné vozidlo se nachází v mrtvém
úhlu,
-
j
edete v přímém směru nebo v mírné
zatáčce,
-
v
aše vozidlo netáhne přívěs, karavan atd. V
následujících případech nebude vydána
žádná výstraha:
-
p
ři přítomnosti nepohyblivých předmětů
(zaparkovaná vozidla, svodidla, světelná
signalizace, značky apod.),
6
Řízení

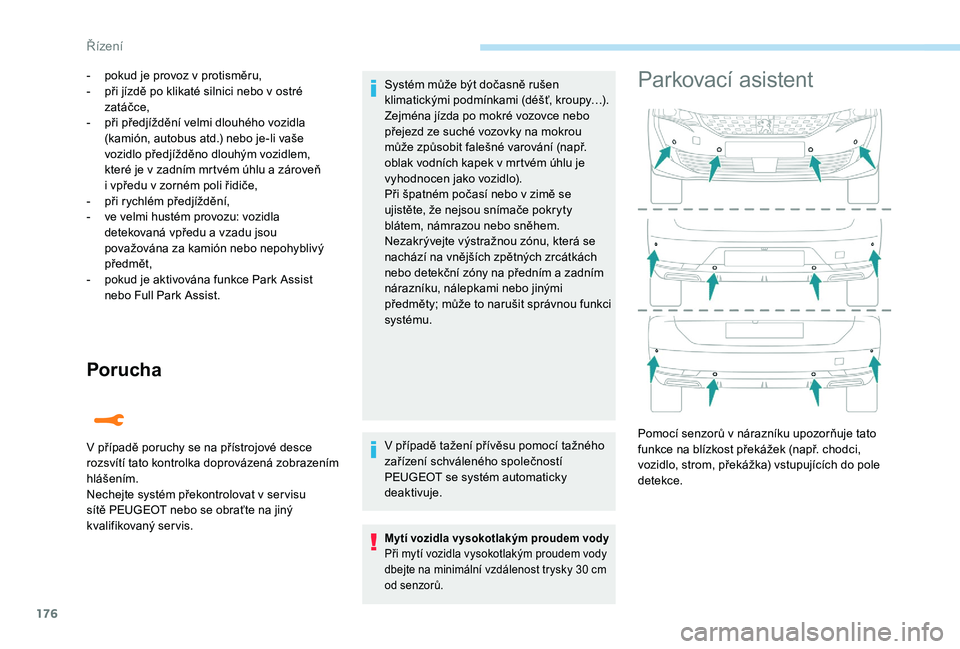

Page 178 of 320

176
Porucha
- pokud je provoz v protisměru,
- p ři jízdě po klikaté silnici nebo v ostré
zatáčce,
-
p
ři předjíždění velmi dlouhého vozidla
(kamión, autobus atd.) nebo je-li vaše
vozidlo předjížděno dlouhým vozidlem,
které je v
zadním mrtvém úhlu a zároveň
i
vpředu v zorném poli řidiče,
-
p
ři rychlém předjíždění,
-
v
e velmi hustém provozu: vozidla
detekovaná vpředu a vzadu jsou
považována za kamión nebo nepohyblivý
předmět,
-
p
okud je aktivována funkce Park Assist
nebo Full Park Assist.
V
případě poruchy se na přístrojové desce
rozsvítí tato kontrolka doprovázená zobrazením
hlášením.
Nechejte systém překontrolovat v
ser visu
sítě PEUGEOT nebo se obraťte na jiný
kvalifikovaný ser vis. Systém může být dočasně rušen
klimatickými podmínkami (déšť, kroupy…).
Zejména jízda po mokré vozovce nebo
přejezd ze suché vozovky na mokrou
může způsobit falešné varování (např.
oblak vodních kapek v
mrtvém úhlu je
vyhodnocen jako vozidlo).
Při špatném počasí nebo v
zimě se
ujistěte, že nejsou snímače pokryty
blátem, námrazou nebo sněhem.
Nezakrývejte výstražnou zónu, která se
nachází na vnějších zpětných zrcátkách
nebo detekční zóny na předním a
zadním
nárazníku, nálepkami nebo jinými
předměty; může to narušit správnou funkci
systému.
V
případě tažení přívěsu pomocí tažného
zařízení schváleného společností
PEUGEOT se systém automaticky
deaktivuje.
Mytí vozidla vysokotlakým proudem vody
Při mytí vozidla vysokotlakým proudem vody
dbejte na minimální vzdálenost trysky 30
cm
od senzorů.
Parkovací asistent
Pomocí senzorů v nárazníku upozorňuje tato
funkce na blízkost překážek (např. chodci,
vozidlo, strom, překážka) vstupujících do pole
detekce.
Řízení

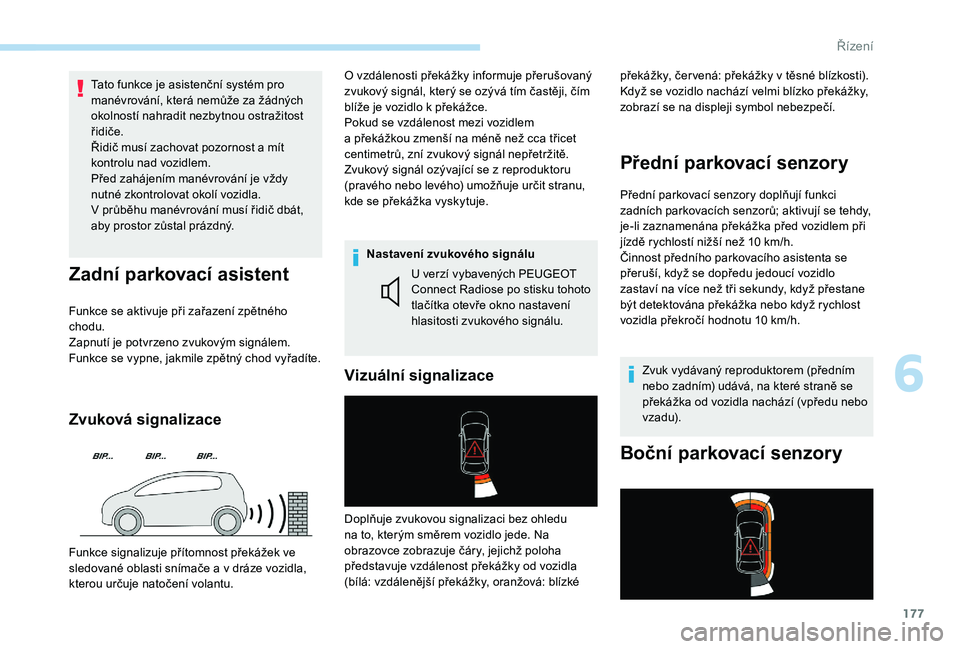

Page 179 of 320

177
Tato funkce je asistenční systém pro
manévrování, která nemůže za žádných
okolností nahradit nezbytnou ostražitost
řidiče.
Řidič musí zachovat pozornost a mít
kontrolu nad vozidlem.
Před zahájením manévrování je vždy
nutné zkontrolovat okolí vozidla.
V průběhu manévrování musí řidič dbát,
aby prostor zůstal prázdný.
Zadní parkovací asistent
Funkce se aktivuje při zařazení zpětného
chodu.
Zapnutí je potvrzeno zvukovým signálem.
Funkce se vypne, jakmile zpětný chod vyřadíte.
Zvuková signalizace
O vzdálenosti překážky informuje přerušovaný
z vukový signál, který se ozývá tím častěji, čím
blíže je vozidlo k
překážce.
Pokud se vzdálenost mezi vozidlem
a
překážkou zmenší na méně než cca třicet
centimetrů, zní zvukový signál nepřetržitě.
Zvukový signál ozývající se z
reproduktoru
(pravého nebo levého) umožňuje určit stranu,
kde se překážka vyskytuje.
Nastavení zvukového signálu U
verzí vybavených PEUGEOT
Connect Radiose po stisku tohoto
tlačítka otevře okno nastavení
hlasitosti zvukového signálu. překážky, čer vená: překážky v
těsné blízkosti).
Když se vozidlo nachází velmi blízko překážky,
zobrazí se na displeji symbol nebezpečí.
Přední parkovací senzory
Přední parkovací senzory doplňují funkci
zadních parkovacích senzorů; aktivují se tehdy,
je-li zaznamenána překážka před vozidlem při
jízdě rychlostí nižší než 10
km/h.
Činnost předního parkovacího asistenta se
přeruší, když se dopředu jedoucí vozidlo
zastaví na více než tři sekundy, když přestane
být detektována překážka nebo když rychlost
vozidla překročí hodnotu 10
km/h.
Zvuk vydávaný reproduktorem (předním
nebo zadním) udává, na které straně se
překážka od vozidla nachází (vpředu nebo
v z a d u).
Boční parkovací senzory
Vizuální signalizace
Funkce signalizuje přítomnost překážek ve
sledované oblasti snímače a v dráze vozidla,
kterou určuje natočení volantu. Doplňuje zvukovou signalizaci bez ohledu
na to, kterým směrem vozidlo jede. Na
obrazovce zobrazuje čáry, jejichž poloha
představuje vzdálenost překážky od vozidla
(bílá: vzdálenější překážky, oranžová: blízké
6
Řízení

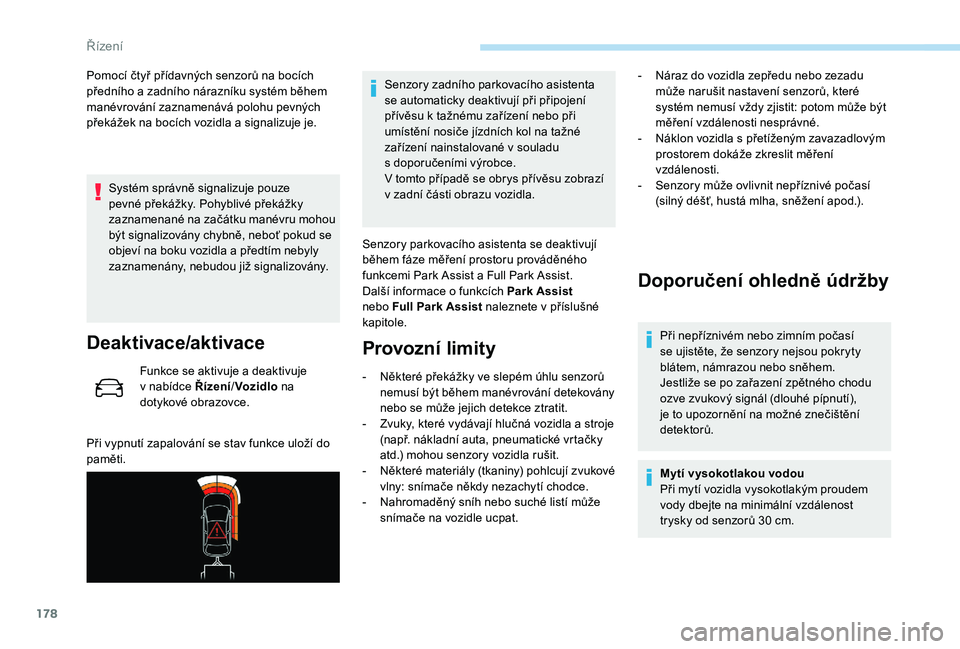

Page 180 of 320

178
Pomocí čtyř přídavných senzorů na bocích
předního a zadního nárazníku systém během
manévrování zaznamenává polohu pevných
překážek na bocích vozidla a
signalizuje je.
Systém správně signalizuje pouze
pevné překážky. Pohyblivé překážky
zaznamenané na začátku manévru mohou
být signalizovány chybně, neboť pokud se
objeví na boku vozidla a
předtím nebyly
zaznamenány, nebudou již signalizovány.
Deaktivace/aktivace
Funkce se aktivuje a deaktivuje
v nabídce Řízení /Voz idlo na
dotykové obrazovce.
Při vypnutí zapalování se stav funkce uloží do
paměti. Senzory zadního parkovacího asistenta
se automaticky deaktivují při připojení
přívěsu k
tažnému zařízení nebo při
umístění nosiče jízdních kol na tažné
zařízení nainstalované v souladu
s doporučeními výrobce.
V tomto případě se obrys přívěsu zobrazí
v zadní části obrazu vozidla.
Senzory parkovacího asistenta se deaktivují
během fáze měření prostoru prováděného
funkcemi Park Assist a Full Park Assist.
Další informace o funkcích Park Assist
nebo Full Park Assist naleznete v příslušné
kapitole.
Provozní limity
- Některé překážky ve slepém úhlu senzorů nemusí být během manévrování detekovány
nebo se může jejich detekce ztratit.
-
Z
vuky, které vydávají hlučná vozidla a stroje
(např. nákladní auta, pneumatické vrtačky
atd.) mohou senzory vozidla rušit.
-
N
ěkteré materiály (tkaniny) pohlcují zvukové
vlny: snímače někdy nezachytí chodce.
-
N
ahromaděný sníh nebo suché listí může
snímače na vozidle ucpat.
Doporučení ohledně údržby
Při nepříznivém nebo zimním počasí
se ujistěte, že senzory nejsou pokryty
blátem, námrazou nebo sněhem.
Jestliže se po zařazení zpětného chodu
ozve zvukový signál (dlouhé pípnutí),
je to upozornění na možné znečištění
detektorů.
Mytí vysokotlakou vodou
Při mytí vozidla vysokotlakým proudem
vody dbejte na minimální vzdálenost
trysky od senzorů 30
cm.
-
N
áraz do vozidla zepředu nebo zezadu
může narušit nastavení senzorů, které
systém nemusí vždy zjistit: potom může být
měření vzdálenosti nesprávné.
-
N
áklon vozidla s přetíženým zavazadlovým
prostorem dokáže zkreslit měření
vzdálenosti.
-
S
enzory může ovlivnit nepříznivé počasí
(silný déšť, hustá mlha, sněžení apod.).
Řízení

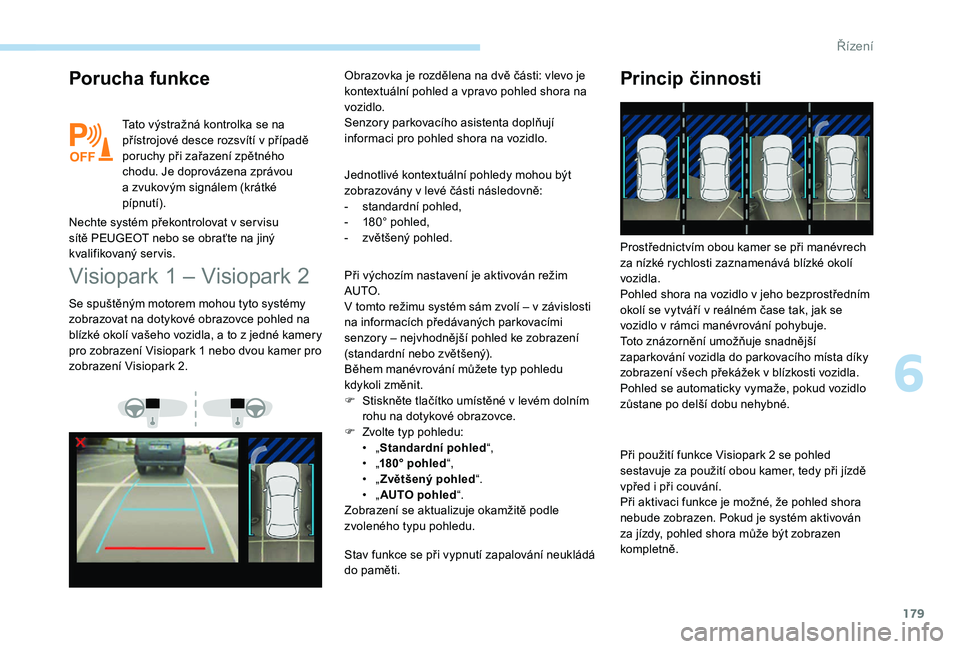

Page 181 of 320

179
Porucha funkce
Tato výstražná kontrolka se na
přístrojové desce rozsvítí v případě
poruchy při zařazení zpětného
chodu. Je doprovázena zprávou
a
zvukovým signálem (krátké
pípnutí).
Nechte systém překontrolovat v
ser visu
sítě PEUGEOT nebo se obraťte na jiný
kvalifikovaný ser vis.
Visiopark 1 – Visiopark 2
Jednotlivé kontextuální pohledy mohou být
zobrazovány v levé části následovně:
-
s
tandardní pohled,
-
1
80° pohled,
-
z
většený pohled.
Se spuštěným motorem mohou tyto systémy
zobrazovat na dotykové obrazovce pohled na
blízké okolí vašeho vozidla, a
to z
jedné kamery
pro zobrazení Visiopark 1 nebo dvou kamer pro
zobrazení Visiopark 2. Obrazovka je rozdělena na dvě části: vlevo je
kontextuální pohled a
vpravo pohled shora na
vozidlo.
Senzory parkovacího asistenta doplňují
informaci pro pohled shora na vozidlo.
Při výchozím nastavení je aktivován režim
AUTO.
V
tomto režimu systém sám zvolí – v závislosti
na informacích předávaných parkovacími
senzory – nejvhodnější pohled ke zobrazení
(standardní nebo zvětšený).
Během manévrování můžete typ pohledu
kdykoli změnit.
F
S
tiskněte tlačítko umístěné v levém dolním
rohu na dotykové obrazovce.
F
Z
volte typ pohledu:
•
„S
tandardní pohled “,
•
„1
80° pohled “,
•
„Z
většený pohled “.
•
„A
UTO pohled “.
Zobrazení se aktualizuje okamžitě podle
zvoleného typu pohledu.
Stav funkce se při vypnutí zapalování neukládá
do paměti.
Princip činnosti
Při použití funkce Visiopark 2 se pohled
sestavuje za použití obou kamer, tedy při jízdě
vpřed i
při couvání.
Při aktivaci funkce je možné, že pohled shora
nebude zobrazen. Pokud je systém aktivován
za jízdy, pohled shora může být zobrazen
kompletně. Prostřednictvím obou kamer se při manévrech
za nízké rychlosti zaznamenává blízké okolí
vozidla.
Pohled shora na vozidlo v jeho bezprostředním
okolí se vytváří v reálném čase tak, jak se
vozidlo v rámci manévrování pohybuje.
Toto znázornění umožňuje snadnější
zaparkování vozidla do parkovacího místa díky
zobrazení všech překážek v blízkosti vozidla.
Pohled se automaticky vymaže, pokud vozidlo
zůstane po delší dobu nehybné.
6
Řízení

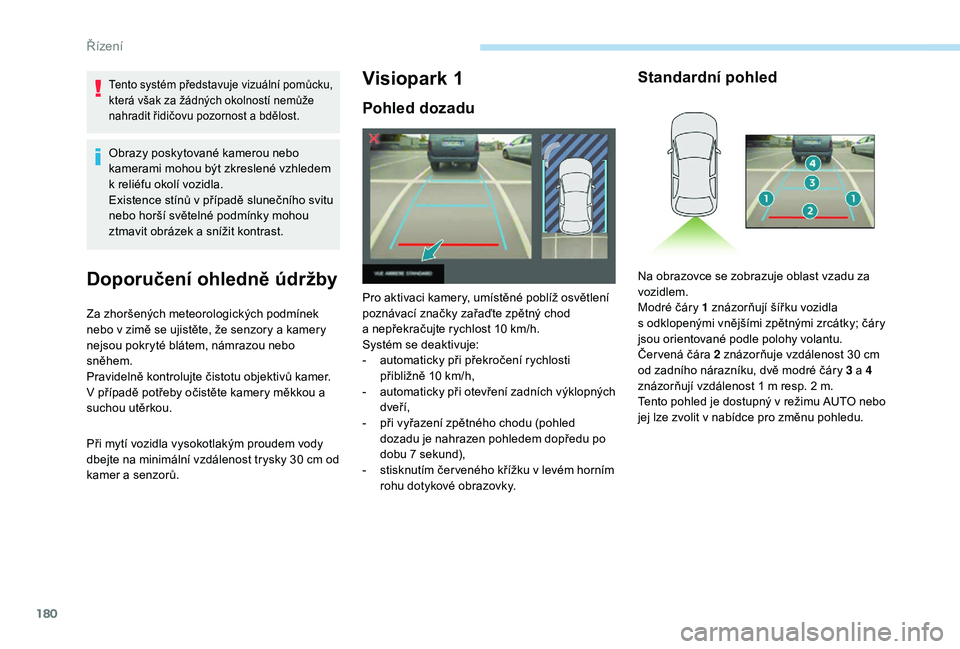

Page 182 of 320

180
Tento systém představuje vizuální pomůcku,
která však za žádných okolností nemůže
nahradit řidičovu pozornost a bdělost.
Obrazy poskytované kamerou nebo
kamerami mohou být zkreslené vzhledem
k reliéfu okolí vozidla.
Existence stínů v
případě slunečního svitu
nebo horší světelné podmínky mohou
ztmavit obrázek a
snížit kontrast.
Doporučení ohledně údržby
Za zhoršených meteorologických podmínek
nebo v zimě se ujistěte, že senzory a kamery
nejsou pokryté blátem, námrazou nebo
sněhem.
Pravidelně kontrolujte čistotu objektivů kamer.
V
případě potřeby očistěte kamery měkkou a
suchou utěrkou.
Při mytí vozidla vysokotlakým proudem vody
dbejte na minimální vzdálenost trysky 30
cm od
kamer a
senzorů.
Visiopark 1
Pohled dozadu
Pro aktivaci kamery, umístěné poblíž osvětlení
poznávací značky zařaďte zpětný chod
a nepřekračujte rychlost 10 km/h.
Systém se deaktivuje:
-
a
utomaticky při překročení rychlosti
přibližně 10
km/h,
-
a
utomaticky při otevření zadních výklopných
dveří,
-
p
ři vyřazení zpětného chodu (pohled
dozadu je nahrazen pohledem dopředu po
dobu 7
sekund),
-
s
tisknutím čer veného křížku v levém horním
rohu dotykové obrazovky.
Standardní pohled
Na obrazovce se zobrazuje oblast vzadu za
vozidlem.
Modré čáry 1 znázorňují šířku vozidla
s
odklopenými vnějšími zpětnými zrcátky; čáry
jsou orientované podle polohy volantu.
Čer vená čára 2 znázorňuje vzdálenost 30
cm
od zadního nárazníku, dvě modré čáry 3 a
4
znázorňují vzdálenost 1
m resp. 2 m.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu.
Řízení
Page 183 of 320

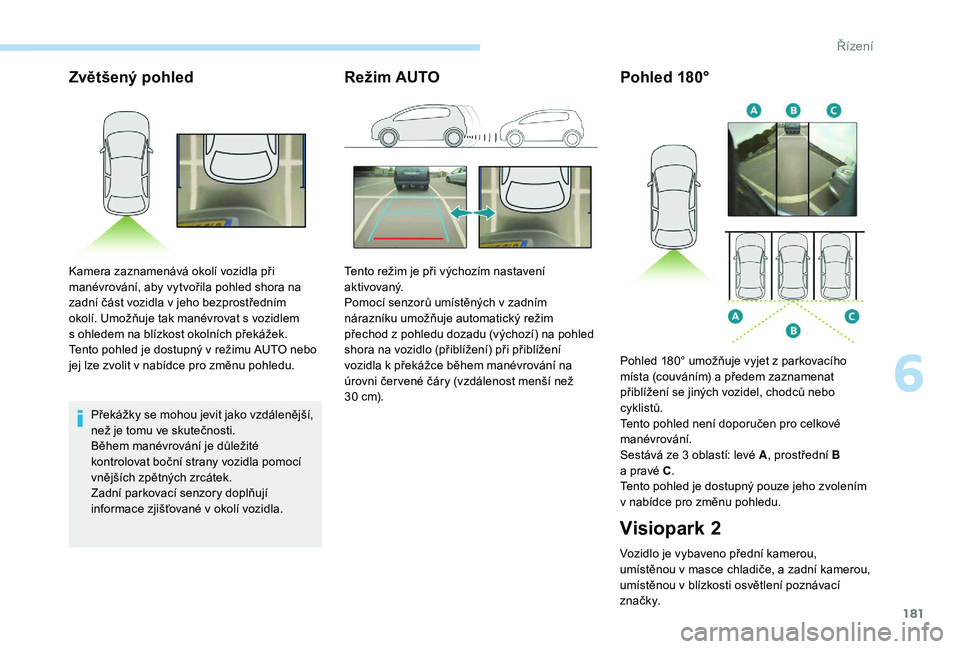

181
Zvětšený pohled
Překážky se mohou jevit jako vzdálenější,
než je tomu ve skutečnosti.
Během manévrování je důležité
kontrolovat boční strany vozidla pomocí
vnějších zpětných zrcátek.
Zadní parkovací senzory doplňují
informace zjišťované v okolí vozidla.
Režim AUTO
Kamera zaznamenává okolí vozidla při
manévrování, aby vytvořila pohled shora na
zadní část vozidla v jeho bezprostředním
okolí. Umožňuje tak manévrovat s
vozidlem
s
ohledem na blízkost okolních překážek.
Tento pohled je dostupný v režimu AUTO nebo
jej lze zvolit v nabídce pro změnu pohledu. Tento režim je při výchozím nastavení
aktivovaný.
Pomocí senzorů umístěných v
zadním
nárazníku umožňuje automatický režim
přechod z
pohledu dozadu (výchozí) na pohled
shora na vozidlo (přiblížení) při přiblížení
vozidla k
překážce během manévrování na
úrovni čer vené čáry (vzdálenost menší než
30
cm).
Pohled 180°
Visiopark 2
Vozidlo je vybaveno přední kamerou,
umístěnou v masce chladiče, a zadní kamerou,
umístěnou v
blízkosti osvětlení poznávací
z n a č k y. Pohled 180° umožňuje vyjet z parkovacího
místa (couváním) a předem zaznamenat
přiblížení se jiných vozidel, chodců nebo
cyklistů.
Tento pohled není doporučen pro celkové
manévrování.
Sestává ze 3 oblastí: levé
A
, prostřední B
a pravé C
.
Tento pohled je dostupný pouze jeho zvolením
v nabídce pro změnu pohledu.
6
Řízení
Page 184 of 320

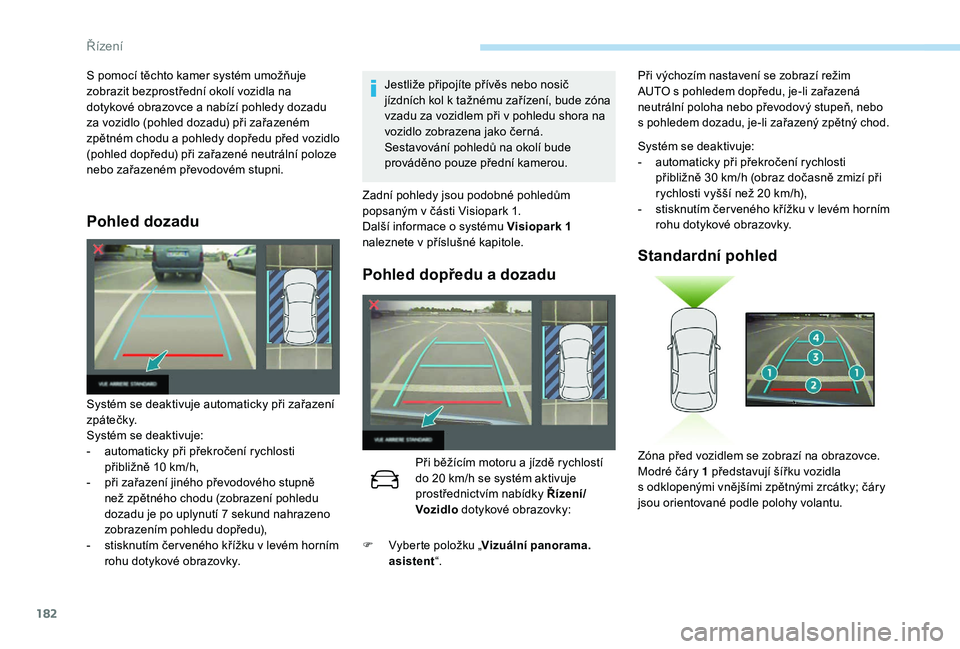

182
Pohled dozadu
Jestliže připojíte přívěs nebo nosič
jízdních kol k tažnému zařízení, bude zóna
vzadu za vozidlem při v pohledu shora na
vozidlo zobrazena jako černá.
Sestavování pohledů na okolí bude
prováděno pouze přední kamerou.
Systém se deaktivuje automaticky při zařazení
zpátečky.
Systém se deaktivuje:
-
a
utomaticky při překročení rychlosti
přibližně 10 km/h,
-
p
ři zařazení jiného převodového stupně
než zpětného chodu (zobrazení pohledu
dozadu je po uplynutí 7
sekund nahrazeno
zobrazením pohledu dopředu),
-
s
tisknutím čer veného křížku v
levém horním
rohu dotykové obrazovky. Zadní pohledy jsou podobné pohledům
popsaným v
části Visiopark 1.
Další informace o
systému Visiopark 1
naleznete v
příslušné kapitole.
Pohled dopředu a dozadu
Při běžícím motoru a jízdě rychlostí
d o 20 km/h se systém aktivuje
prostřednictvím nabídky Řízení/
Voz idlo dotykové obrazovky:
S
pomocí těchto kamer systém umožňuje
zobrazit bezprostřední okolí vozidla na
dotykové obrazovce a
nabízí pohledy dozadu
za vozidlo (pohled dozadu) při zařazeném
zpětném chodu a
pohledy dopředu před vozidlo
(pohled dopředu) při zařazené neutrální poloze
nebo zařazeném převodovém stupni.
F Vyberte položku „ Vizuální panorama.
asistent “.
Systém se deaktivuje:
-
a utomaticky při překročení rychlosti
přibližně 30
km/h (obraz dočasně zmizí při
rychlosti vyšší než 20
km/h),
-
s
tisknutím čer veného křížku v levém horním
rohu dotykové obrazovky.
Standardní pohled
Zóna před vozidlem se zobrazí na obrazovce.
Modré čáry 1 představují šířku vozidla
s
odklopenými vnějšími zpětnými zrcátky; čáry
jsou orientované podle polohy volantu.
Při výchozím nastavení se zobrazí režim
AUTO s pohledem dopředu, je-li zařazená
neutrální poloha nebo převodový stupeň, nebo
s
pohledem dozadu, je-li zařazený zpětný chod.
Řízení
