2018 Peugeot 508 Instrukcja Obsługi (in Polish)

223

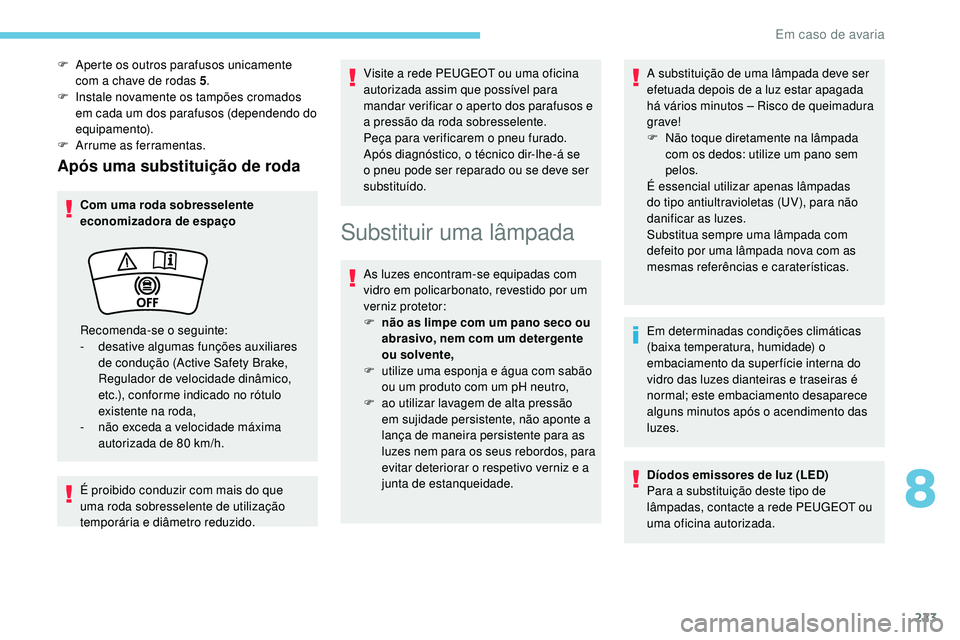

Após uma substituição de roda
Com uma roda sobresselente
economizadora de espaço
É proibido conduzir com mais do que
uma roda sobresselente de utilização
temporária e diâmetro reduzido.Visite a rede PEUGEOT ou uma oficina
autorizada assim que possível para
mandar verificar o aperto dos parafusos e
a pressão da roda sobresselente.
Peça para verificarem o pneu furado.
Após diagnóstico, o técnico dir-lhe-á se
o pneu pode ser reparado ou se deve ser
substituído.
Substituir uma lâmpada
As luzes encontram-se equipadas com
vidro em policarbonato, revestido por um
verniz protetor:
F

n
ão as limpe com um pano seco ou
abrasivo, nem com um detergente
ou solvente,
F

u
tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a
o utilizar lavagem de alta pressão
em sujidade persistente, não aponte a
lança de maneira persistente para as
luzes nem para os seus rebordos, para
evitar deteriorar o respetivo verniz e a
junta de estanqueidade. A substituição de uma lâmpada deve ser
efetuada depois de a luz estar apagada
há vários minutos – Risco de queimadura
grave!
F

N
ão toque diretamente na lâmpada
com os dedos: utilize um pano sem
pelos.
É essencial utilizar apenas lâmpadas
do tipo antiultravioletas (UV), para não
danificar as luzes.
Substitua sempre uma lâmpada com
defeito por uma lâmpada nova com as
mesmas referências e caraterísticas.
Em determinadas condições climáticas
(baixa temperatura, humidade) o
embaciamento da super fície interna do
vidro das luzes dianteiras e traseiras é
normal; este embaciamento desaparece
alguns minutos após o acendimento das
luzes.
Díodos emissores de luz (LED)
Para a substituição deste tipo de
lâmpadas, contacte a rede PEUGEOT ou
uma oficina autorizada.
F

A

perte os outros parafusos unicamente
com a chave de rodas 5 .
F

I

nstale novamente os tampões cromados
em cada um dos parafusos (dependendo do
equipamento).
F

Arru

me as ferramentas.
Recomenda-se o seguinte:
-
d

esative algumas funções auxiliares
de condução (Active Safety Brake,
Regulador de velocidade dinâmico,
etc.), conforme indicado no rótulo
existente na roda,
-

n

ão exceda a velocidade máxima
autorizada de 80

km/h.
8
Em caso de avaria

224
Luzes de halogéneo
Para garantir luzes de boa qualidade,
verifique se a lâmpada está bem
posicionada no respetivo alojamento.
Luzes dianteiras
Modelo com luzes “Full LED”
1.Luzes diurnas/luzes de presença/luzes
indicadoras de mudança de direção (LED).
2.Luzes de cruzamento (LED).3.Luzes de estrada (LED).4.Luzes de interseção estáticas (LED).
Não toque nas luzes com tecnologia “Full
LED” Risco de eletrocussão!
Contacte a rede PEUGEOT ou uma
oficina autorizada.
Modelo com luzes de halogéneo
1.Luzes diurnas/luzes de presença (LED).2.Luzes de estrada (H7).3.Luzes de cruzamento (H7).4.Luzes indicadoras de mudança de
direção (PWY24W).
Abertura do capô/Acesso às lâmpadas
Se o motor estiver quente, aja com
precaução – Risco de queimadura!
Tenha cuidado com objetos e roupa que
podem prender na hélice da ventoinha do
motor – Risco de estrangulamento!
Após uma substituição de lâmpada
Ao voltar a montar, feche a tampa de
proteção com muito cuidado para garantir
o isolamento da luz.
Indicadores de mudança de direção
(modelo com luzes de halogéneo)
A intermitência rápida da luz indicadora de
mudança de direção (esquerda ou direita)
no painel de instrumentos indica que uma
das luzes do respetivo lado falhou.
F

R
ode o porta-lâmpadas um quarto de volta
e retire-o.
F

R
ode a lâmpada um quarto de volta, puxe-a
e substitua-a.
Para montar novamente, efetue estas
operações pela ordem inversa.
As lâmpadas de cor âmbar, tais como
os indicadores de mudança de direção,
devem ser substituídas por lâmpadas de
características e cor idênticas.
Em caso de avaria

225

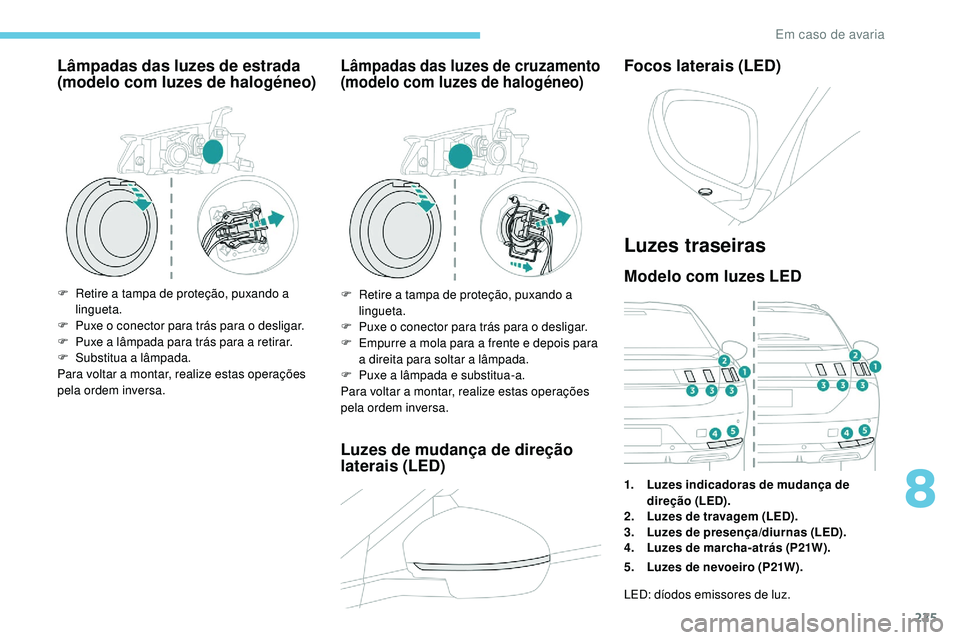

Lâmpadas das luzes de estrada
(modelo com luzes de halogéneo)
F Retire a tampa de proteção, puxando a lingueta.
F

P
uxe o conector para trás para o desligar.
F

P
uxe a lâmpada para trás para a retirar.
F

S
ubstitua a lâmpada.
Para voltar a montar, realize estas operações
pela ordem inversa.
Lâmpadas das luzes de cruzamento
(modelo com luzes de halogéneo)
F Retire a tampa de proteção, puxando a lingueta.
F

P
uxe o conector para trás para o desligar.
F

E
mpurre a mola para a frente e depois para
a direita para soltar a lâmpada.
F

P
uxe a lâmpada e substitua-a.
Para voltar a montar, realize estas operações
pela ordem inversa.
Luzes de mudança de direção
laterais (LED) Focos laterais (LED)
Luzes traseiras
Modelo com luzes LED
1.
Luzes indicadoras de mudança de
direção (LED).
2. Luzes de travagem (LED).
3. Luzes de presença/diurnas (LED).
4. Luzes de marcha-atrás (P21W).
5. Luzes de nevoeiro (P21W).
LED: díodos emissores de luz.
8
Em caso de avaria

226

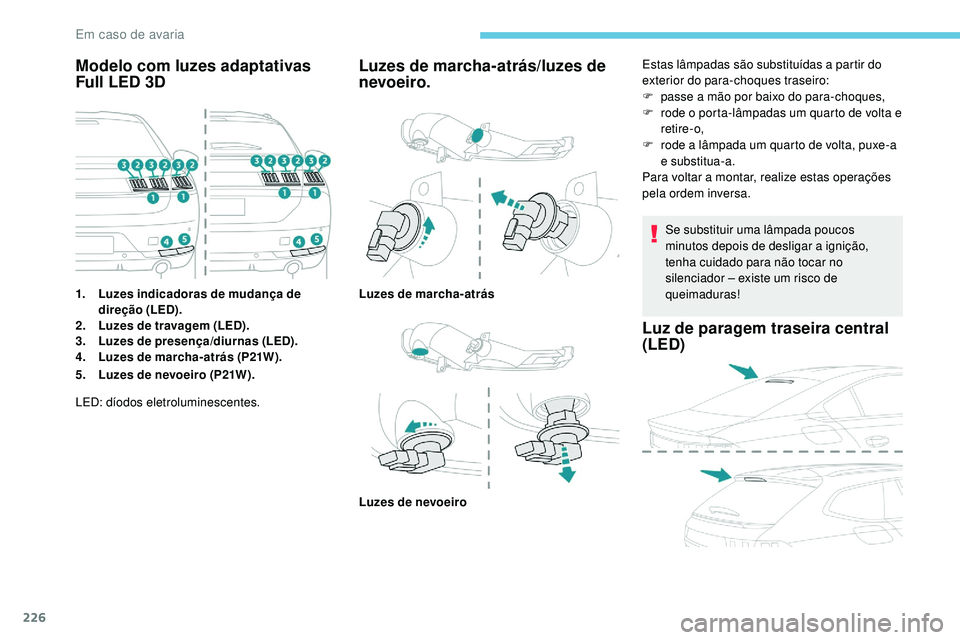

Modelo com luzes adaptativas
Full LED 3D
1.Luzes indicadoras de mudança de
direção (LED).
2. Luzes de travagem (LED).
3. Luzes de presença/diurnas (LED).
4. Luzes de marcha-atrás (P21W).
Luzes de marcha-atrás/luzes de
nevoeiro.
5.Luzes de nevoeiro (P21W).
LED: díodos eletroluminescentes. Estas lâmpadas são substituídas a partir do
exterior do para-choques traseiro:
F

p
asse a mão por baixo do para-choques,
F
r
ode o porta-lâmpadas um quarto de volta e
retire-o,
F
r
ode a lâmpada um quarto de volta, puxe-a
e substitua-a.
Para voltar a montar, realize estas operações
pela ordem inversa.
Se substituir uma lâmpada poucos
minutos depois de desligar a ignição,
tenha cuidado para não tocar no
silenciador – existe um risco de
queimaduras!
Luzes de marcha-atrás
Luzes de nevoeiro
Luz de paragem traseira central
(LED)
Em caso de avaria

227

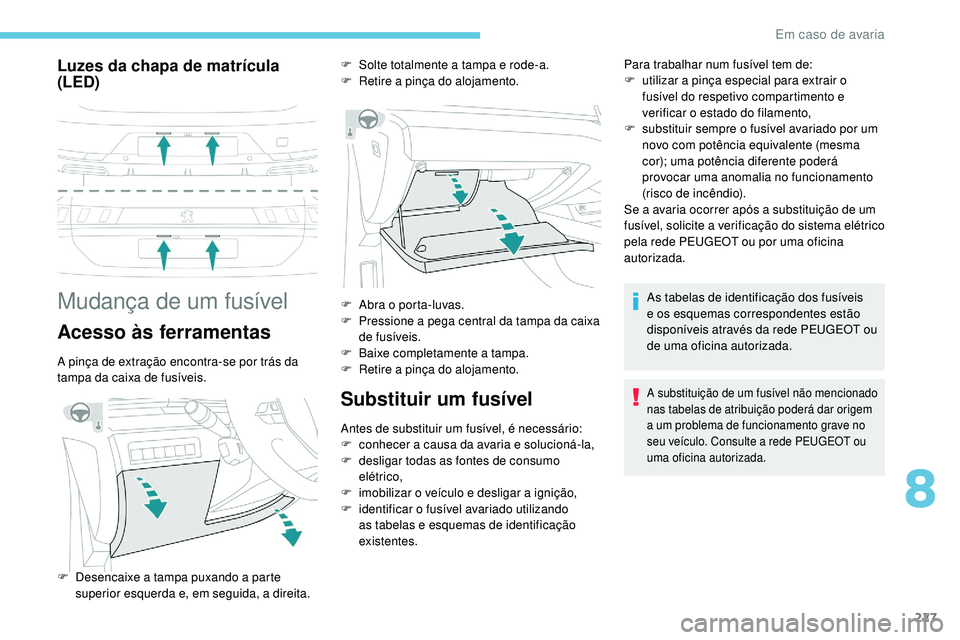

Luzes da chapa de matrícula
(LED)
Mudança de um fusível
Acesso às ferramentas
A pinça de extração encontra-se por trás da
tampa da caixa de fusíveis.
Substituir um fusível
Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todas as fontes de consumo
elétrico,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível avariado utilizando
as tabelas e esquemas de identificação
existentes. Para trabalhar num fusível tem de:
F

u
tilizar a pinça especial para extrair o
fusível do respetivo compartimento e
verificar o estado do filamento,
F
s
ubstituir sempre o fusível avariado por um
novo com potência equivalente (mesma
cor); uma potência diferente poderá
provocar uma anomalia no funcionamento
(risco de incêndio).
Se a avaria ocorrer após a substituição de um
fusível, solicite a verificação do sistema elétrico
pela rede PEUGEOT ou por uma oficina
autorizada.
F
S
olte totalmente a tampa e rode-a.
F
R
etire a pinça do alojamento.
F

D

esencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita. F

A
bra o porta-luvas.
F
P
ressione a pega central da tampa da caixa
de fusíveis.
F
Ba
ixe completamente a tampa.
F
R
etire a pinça do alojamento. As tabelas de identificação dos fusíveis
e os esquemas correspondentes estão
disponíveis através da rede PEUGEOT ou
de uma oficina autorizada.
A substituição de um fusível não mencionado
nas tabelas de atribuição poderá dar origem
a um problema de funcionamento grave no
seu veículo. Consulte a rede PEUGEOT ou
uma oficina autorizada.
8
Em caso de avaria

228

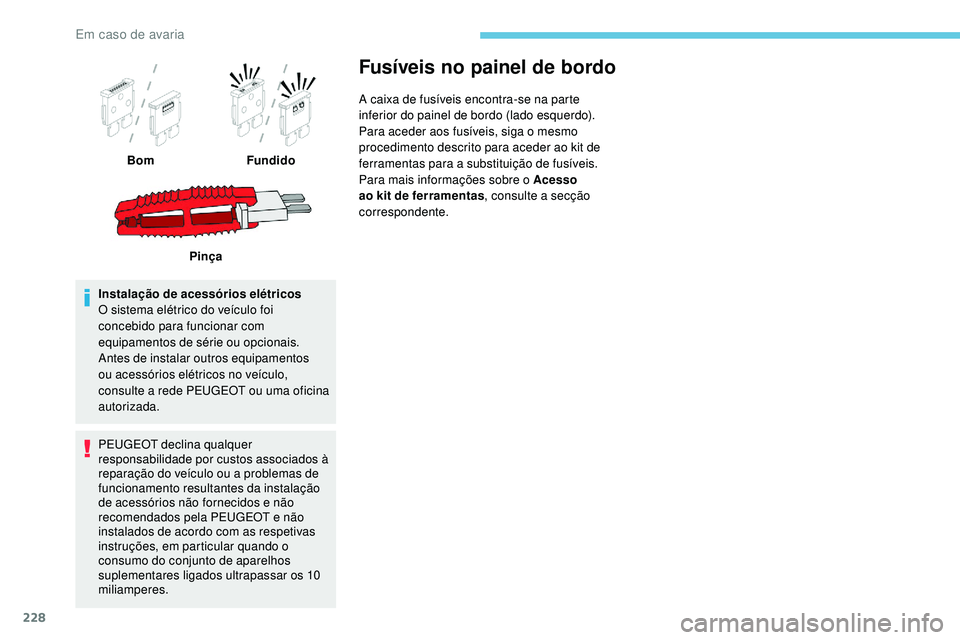

Instalação de acessórios elétricos
O sistema elétrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios elétricos no veículo,
consulte a rede PEUGEOT ou uma oficina
autorizada.
PEUGEOT declina qualquer
responsabilidade por custos associados à
reparação do veículo ou a problemas de
funcionamento resultantes da instalação
de acessórios não fornecidos e não
recomendados pela PEUGEOT e não
instalados de acordo com as respetivas
instruções, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os 10
miliamperes.
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).
Para aceder aos fusíveis, siga o mesmo
procedimento descrito para aceder ao kit de
ferramentas para a substituição de fusíveis.
Para mais informações sobre o Acesso
ao kit de ferramentas, consulte a secção
correspondente.
Bom
Fundido
Pinça
Em caso de avaria

229

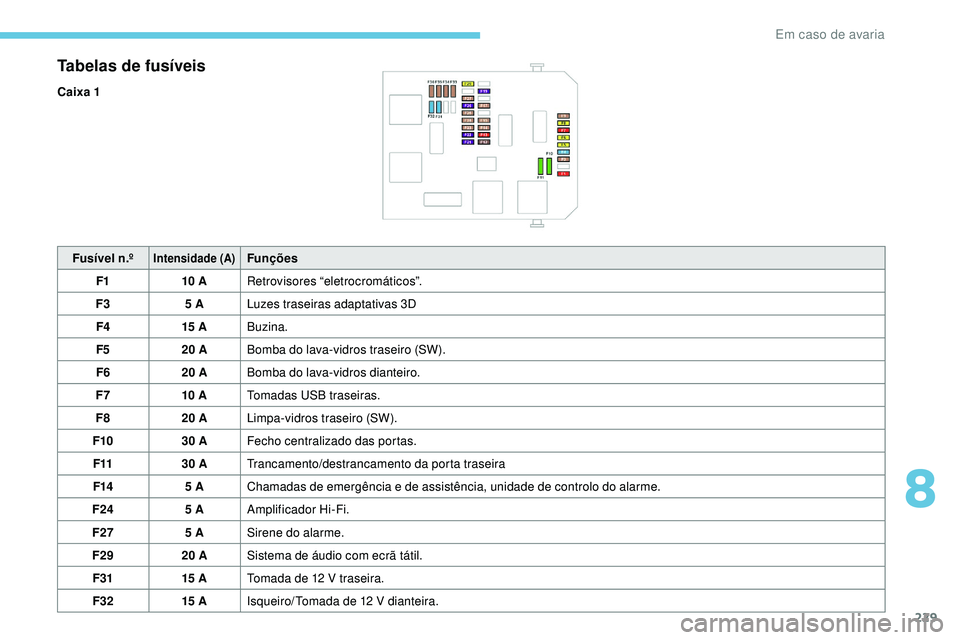

Tabelas de fusíveis
Caixa 1Fusível n.º
Intensidade (A)Funções
F1 10 ARetrovisores “eletrocromáticos”.
F3 5 ALuzes traseiras adaptativas 3D
F4 15 ABuzina.
F5 20 ABomba do lava-vidros traseiro (SW).
F6 20 ABomba do lava-vidros dianteiro.
F7 10 ATomadas USB traseiras.
F8 20 ALimpa-vidros traseiro (SW).
F10 30 AFecho centralizado das portas.
F11 30 ATrancamento/destrancamento da porta traseira
F14 5 AChamadas de emergência e de assistência, unidade de controlo do alarme.
F24 5 AAmplificador Hi-Fi.
F27 5 ASirene do alarme.
F29 20 ASistema de áudio com ecrã tátil.
F31 15 ATomada de 12 V traseira.
F32 15 AIsqueiro/ Tomada de 12 V dianteira.
8
Em caso de avaria

230
Caixa 2Fusível n.º
Intensidade (A)Funções
F2 10 ADescongelamento dos retrovisores exteriores.
F3 40 AElevadores dos vidros dianteiros de impulso.
F4 15 APainel de comandos da porta do condutor, memorização dos bancos elétricos.
F5 40 AElevadores dos vidros traseiros de impulso.
F6 15 ATomada de 12 V na mala.
F7 30 ABancos aquecidos.
F10 20 ACaixa de inter face do reboque.
F12 25 AAmplificador Hi-Fi.
Em caso de avaria
