2018 Peugeot 308 Návod k obsluze (in Czech)

215
Akumulátor 12 V
Pracovní postup pro startování motoru pomocí
jiného akumulátoru nebo pro dobití vybitého
akumulátoru.
Všeobecné
Olověný startovací akumulátor
Akumulátory obsahují jedovaté látky,
jako například kyselinu sírovou a olovo.
Musejí být likvidovány v souladu s
platnou legislativou a v žádném případě
nesmějí být odhazovány do běžného
domovního odpadu.
Použité baterie dálkového ovladače a
akumulátory vracejte do příslušného
sběrného střediska.
Při manipulací s akumulátorem si chraňte
oči a obličej.
Veškeré činnosti s akumulátorem smějí
být prováděny pouze ve větraném
prostředí, kde se nenachází otevřený
oheň nebo zdroj jiskření, aby se předešlo
jakémukoliv riziku výbuchu nebo požáru.
Po skončení práce si umyjte ruce. Verze vozidel vybavené systémem
Stop & Start pracují s
12V olověným
akumulátorem se specifickou technologií a
charakteristikami.
Jeho výměna smí být prováděna pouze
v ser visu sítě PEUGEOT nebo v jiném
odborném servisu.
Před jakýmkoliv zásahem
Znehybněte vozidlo, zatáhněte parkovací
brzdu, zařaďte neutrální polohu a poté
vypněte zapalování.
Zkontrolujte, zda jsou všechna elektrická
zařízení vypnutá.
Přístup k a kumulátoru
F Sejměte plastový kryt svorky (+).
Svorka (-) baterie není přístupná. Na motoru se
nachází odloučený kostřicí bod.
Akumulátor se nachází pod kapotou motoru.
Přístup:
F

O

tevřete kapotu pomocí vnitřní
uvolňovací páčky a poté pomocí venkovní
bezpečnostní západky.
F

U

pevněte vzpěru kapoty.
Startování pomocí jiného
akumulátoru
Pokud je akumulátor vašeho vozidla vybitý, lze
motor nastartovat pomocí jiného akumulátoru
(externího nebo z jiného vozidla) a startovacích
kabelů nebo pomocí startovacího zdroje. Nikdy nestartujte motor připojením
nabíječky akumulátorů.
Nikdy nepoužívejte startovací zdroj
s
napětím 24 V nebo vyšším.
Nejpr ve zkontrolujte, zda použitý záložní
akumulátor má jmenovité napětí 12
V
a
minimální kapacitu odpovídající kapacitě
vybitého akumulátoru.
Vozidla se nesmějí vzájemně dotýkat.
V obou vozech vypněte všechny elektrické
spotřebiče (audiosystém, stěrače, světla
atd.).
Dbejte na to, aby startovací kabely
neprocházely v blízkosti pohyblivých dílů
motoru (ventilátor, řemeny atd.).
Neodpojujte svorku kladného pólu (+),
když je motor spuštěn.
8
Porucha na cestě

216
F Nastartujte motor pomocného vozidla a nechte jej spuštěný po dobu několika minut.
F

N
astartujte motor porouchaného vozidla a
nechte jej spuštěný.
Pokud se motor nepodaří nastartovat hned,
vypněte zapalování a před dalším pokusem o
nastartování chvíli vyčkejte.
F

P
očkejte, dokud se motor neustálí ve
volnoběžných otáčkách.
F

O
dpojte startovací kabely v opačném
pořadí , než v
jakém jste je připojovali.
F

N
asaďte zpět plastový kryt svorky kladného
pólu
(+), pokud je jím vozidlo vybaveno.
F

N
echte motor spuštěný po dobu minimálně
30
minut (vozidlo může stát nebo s ním
můžete jet), aby se akumulátor dostatečně
nabil.
Některé funkce, mezi nimi i systém Stop
& Start, nejsou k dispozici, pokud úroveň
nabití akumulátoru nedosahuje dostatečné
hodnoty.Dobíjení akumulátoru pomocí
nabíječky akumulátorů
Kvůli zajištění optimální životnosti akumulátoru
je nezbytné udržovat dostatečnou hodnotu jeho
nabití.
V některých případech může být nezbytné
akumulátor dobít:
-

p
okud jezdíte převážně na krátké
vzdálenosti,
-

p
okud předpokládáte odstavení vozidla na
několik týdnů.
Obraťte se na ser vis sítě PEUGEOT nebo na
odborný ser vis.
Pokud se rozhodnete nabíjet akumulátor
sami, používejte pouze nabíječku, která
je určena pro olověné akumulátory
s
jmenovitým napětím 12 V.
Řiďte se návodem k obsluze vydaným
výrobcem nabíječky.
Nikdy nezaměňujte polaritu.
Akumulátor není třeba odpojovat.
F

V
ypněte zapalování.
F

V
ypněte všechny elektrické spotřebiče
(audiosystém, světla, stěrače atd.).
F

Z

vedněte plastový kryt svorky kladného
pólu (+), pokud je jím vozidlo vybaveno.
F

P

řipojte čer vený kabel ke svorce pólu
(+) vybitého akumulátoru

A (v

místě
navařené kovové části) a

poté druhý konec
tohoto kabelu ke svorce (+) pomocného
akumulátoru
B

nebo pomocného zdroje.
F

P

řipojte jeden konec zeleného nebo
černého kabelu ke svorce pólu (-)
pomocného akumulátoru

B nebo
pomocného zdroje (nebo k

ukostřovacímu
bodu druhého vozidla).
F

P

řipojte druhý konec zeleného nebo
černého kabelu k

ukostřovacímu bodu C
porouchaného vozidla.
3RUXFKDQDFHVW


217
Nikdy se nepokoušejte nabít zamrzlý
akumulátor – riziko výbuchu!
Pokud je akumulátor zamrzlý, nechte jej
překontrolovat v ser visu sítě PEUGEOT
nebo v jiném odborném ser visu, kde
ověří, zda nejsou jeho vnitřní komponenty
poškozené a zda obal akumulátoru není
prasklý (riziko úniku jedovaté a korozívní
kyseliny).
F

P

řed připojením kabelů k akumulátoru
vypněte nabíječku B , aby se předešlo
jakémukoliv nebezpečnému jiskření.
F

O

věř te, zda jsou kabely nabíječky v

dobrém
stavu.
F

N

adzvedněte plastový kryt na svorce (+),
je-li jím vozidlo vybaveno.
F

K

abely nabíječky B připojte tímto
způsobem:
-

k

ladný (+) čer vený kabel ke svorce (+)
akumulátoru A,
-

z

áporný (-) černý kabel ke kostře C
vozidla.
F

P

o dokončení nabíjení vypněte nabíječku B
a

až poté odpojte kabely od akumulátoru A .Pokud je ve voze tento štítek, je nezbytné
používat pouze 12V nabíječku, jinak hrozí
nevratné poškození elektrického vybavení
souvisejícího se systémem Stop & Start.
Při další cestě nemusí být po pr vním
nastartování motoru systém Stop & Start
funkční.
V
takovém případě bude systém
k
dispozici až po určité době nepřetržitého
odstavení vozidla, jehož délka závisí na
venkovní teplotě a
stavu nabití baterie (až
přibližně 8 hodin).
Odpojování baterie
Aby se uchovala dostatečná úroveň nabití
baterie pro nastartování motoru, je doporučeno
při dlouhodobém odstavení vozidla baterii
odpojit.
Před odpojením baterie:
F

u
zavřete všechny vstupy (dveře,
zavazadlový prostor, okna, střechu),
F

v
ypněte všechny elektrické spotřebiče
(audiosystém, stěrače, světla atd.),
F

v
ypněte zapalování a vyčkejte alespoň čtyři
minuty.
Z
baterie stačí odpojit kladnou svorku (+).
Rychloupínací svorky
Odpojení svorky (+)
F

Z
vedněte páčku A zcela nahoru, čímž se
odjistí svorka B .
F

Z
vednutím sejměte objímku B .
8
Porucha na cestě

218
Po opětovném připojení
akumulátoru
Po každém připojení akumulátoru zapněte
zapalování a před nastartováním vyčkejte
alespoň 1
minutu, aby se mohly aktivovat
elektronické systémy. Pokud však po této
manipulaci přetr vávají drobné obtíže, obraťte
se na ser vis sítě PEUGEOT nebo na jiný
odborný ser vis.
Je nutné, abyste podle pokynů v
příslušné
kapitole sami znovu aktivovali (podle verze):
-

d
álkový ovladač zamykání,
-

e
lektrické clony,
-
atd

.
Při další cestě nemusí být po pr vním
nastartování motoru systém Stop & Start
funkční.
V
takovém případě bude systém
k
dispozici až po určité době nepřetržitého
odstavení vozidla, jehož délka závisí na
venkovní teplotě a
stavu nabití baterie (až
přibližně 8 hodin).
Odtažení vozidla
Postup odtažení vlastního vozidla či tažení
jiného vozidla pomocí demontovatelného
vlečného oka.
Přístup k n ářadí
Vlečné oko je uloženo pod podlážkou v
zavazadlovém prostoru.
Přístup:
F

o
tevřete zavazadlový prostor,
F

n
adzdvihněte podlážku,
F

v
yjměte z držáku vlečné oko.
Opětovné připojení svorky (+)
Nemanipulujte s

páčkou silou, protože
v případě chybného umístění objímky
nebude zajištění možné; v

takovém
případě zopakujte celý postup od začátku.
F

Z

vedněte páčku A zcela nahoru.
F

N

asaďte otevřenou objímku B zpět na
svorku (+).
F

Z

atlačte objímku B co nejvíce dolů.
F

Sk

lopením páčky
A objímku B zajistěte.
Porucha na cestě

219
Odtah vozidla
Přesuňte řadicí páku do neutrální polohy.
Nedodržení tohoto pokynu může vést
k poškození některých součástí brzdové
soustavy a ke ztrátě posilovacího
účinku brzdové soustavy po opětovném
nastartování motoru.
Vlečení jiného vozidlaVšeobecná doporučení
Dodržujte předpisy platné v zemi, ve které
je vozidlo v provozu.
Ověř te, že hmotnost tažného vozidla je
vyšší než hmotnost vlečeného vozidla.
Za volantem vlečeného vozidla musí
sedět řidič, který je držitelem platného
řidičského průkazu.
Při vlečení vozidla, kdy jsou všechna čtyři
kola na zemi, vždy použijte schválenou
vlečnou tyč; lana a popruhy jsou
zakázány.
Tažné vozidlo se musí rozjíždět pozvolným
a
plynulým pohybem.
Je-li vozidlo taženo s
vypnutým motorem,
není k
dispozici posilovač brzd a řízení.
V
následujících případech se vždy obraťte
na profesionální odtahovou službu:
-

v
ozidlo má poruchu na dálnici nebo na
rychlostní silnici,
-

v
ozidlo s pohonem všech čtyř kol,
-

n
ení možné zařadit neutrál, odblokovat
řízení, uvolnit parkovací brzdu,
-

n
ení možné odtáhnout vozidlo
s
automatickou převodovkou při
běžícím motoru,
-

v
lečení pouze se dvěma koly na zemi,
-

n
ení k
d
ispozici schválená vlečná tyč
atd.
F

P

osuňte středový výstupek krycí desky
v

předním nárazníku k

hornímu rohu ( jak
je znázorněno výše) a

tím jej uvolněte ze
zajištěné polohy.
F

Z

cela zašroubujte vlečné oko.
F

Z

ahákněte vlečnou tyč.
F

Z

apněte výstražná světla na vlečeném
vozidle.
F

O

patrně se rozjeďte a nízkou rychlostí jeďte
jen na krátkou vzdálenost. F

Z

cela zašroubujte vlečné oko.
F

Z

ahákněte vlečnou tyč.
F

Z

apněte výstražná světla na vlečeném
vozidle.
F

O

patrně se rozjeďte a nízkou rychlostí jeďte
jen na krátkou vzdálenost.
8
Porucha na cestě

220

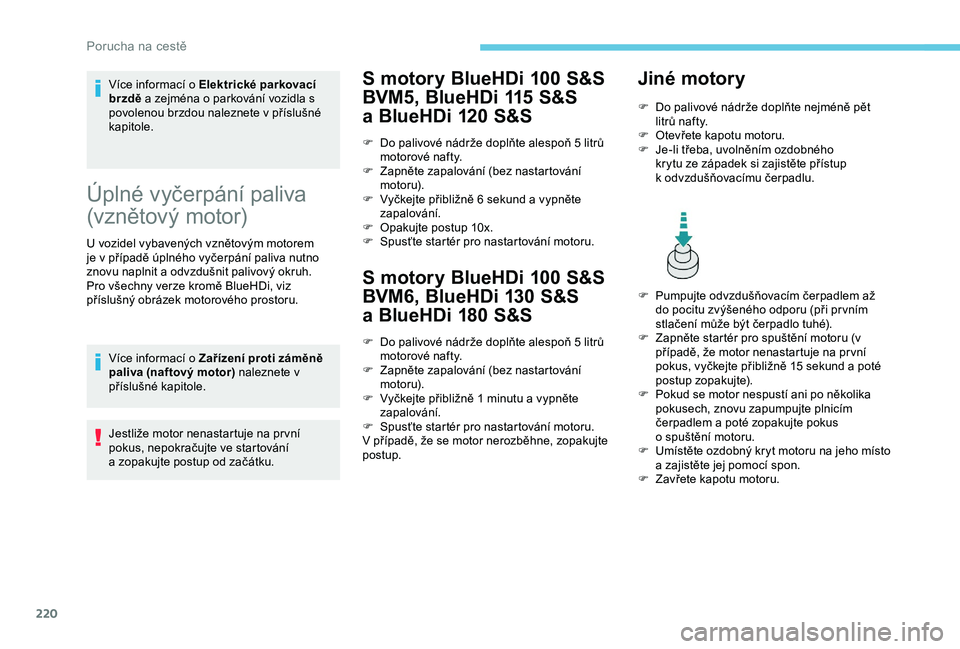

Více informací o Elektrické parkovací
brzdě a zejména o parkování vozidla s
povolenou brzdou naleznete v příslušné
kapitole.
Úplné vyčerpání paliva
(vznětov ý motor)
U vozidel vybavených vznětovým motorem
j e v případě úplného vyčerpání paliva nutno
znovu naplnit a
odvzdušnit palivový okruh.
Pro všechny verze kromě BlueHDi, viz
příslušný obrázek motorového prostoru.
Více informací o Zařízení proti záměně
paliva (naftový motor) naleznete v
příslušné kapitole.
Jestliže motor nenastartuje na pr vní
pokus, nepokračujte ve startování
a
zopakujte postup od začátku.
S motory BlueHDi 100 S&S
BVM5, BlueHDi 115 S&S
a
B
lueHDi 120 S&S
S

mo
tory BlueHDi 100 S&S
BVM6, BlueHDi 130 S&S
a

B
lueHDi 180 S&S
F Do palivové nádrže doplňte alespoň 5 litrů
motorové nafty.
F

Z
apněte zapalování (bez nastartování
motoru).
F

V
yčkejte přibližně 1 minutu a vypněte
zapalování.
F

S
pusťte startér pro nastartování motoru.
V případě, že se motor nerozběhne, zopakujte
postup.
Jiné motory
F Do palivové nádrže doplňte nejméně pět litrů nafty.
F

O
tevřete kapotu motoru.
F

J
e-li třeba, uvolněním ozdobného
krytu ze západek si zajistěte přístup
k
odvzdušňovacímu čerpadlu.
F

P
umpujte odvzdušňovacím čerpadlem až
do pocitu zvýšeného odporu (při pr vním
stlačení může být čerpadlo tuhé).
F

Z
apněte startér pro spuštění motoru (v
případě, že motor nenastartuje na pr vní
pokus, vyčkejte přibližně 15
sekund a poté
postup zopakujte).
F

P
okud se motor nespustí ani po několika
pokusech, znovu zapumpujte plnicím
čerpadlem a
poté zopakujte pokus
o
spuštění motoru.
F

U
místěte ozdobný kryt motoru na jeho místo
a
zajistěte jej pomocí spon.
F

Z
avřete kapotu motoru.
F

D

o palivové nádrže doplňte alespoň 5

litrů
motorové nafty.
F

Z

apněte zapalování (bez nastartování
motoru).
F

V

yčkejte přibližně 6

sekund a

vypněte
zapalování.
F

O

pakujte postup 10x.
F

S

pusťte startér pro nastartování motoru.
Porucha na cestě

221
Parametry motorů
a hmotnosti přívěsu
Motory
Parametry motoru jsou uvedeny v osvědčení
o registraci vozidla a v prodejní dokumentaci.
Maximální výkon odpovídá hodnotě
homologované na zkušební motorové
stolici podle podmínek stanovených
evropskou legislativou (směrnice
1999/99/ES).
Další informace poskytne ser vis sítě
PEUGEOT nebo jiný kvalifikovaný ser vis.
Hmotnosti vozidla a p řívěsu
Maximální hmotnosti vozidla a přívěsu jsou
uvedeny v
osvědčení o registraci vozidla
a
v prodejní dokumentaci.
Tyto hodnoty se nacházejí také na štítku
výrobce vozidla.
Další informace vám poskytne ser vis sítě
PEUGEOT nebo jiný odborný ser vis. Uvedené hodnoty nejvyšší hmotnosti jízdní
soupravy (GTW) a
hmotnosti taženého přívěsu
platí do nadmořské výšky 1 000 m. Hodnotu
hmotnosti taženého přívěsu je třeba na
každých dalších 1 000 metrů snížit o 10 %.
Maximální povolené svislé zatížení na kouli
odpovídá hmotnosti přípustného zatížení,
uvedené na tažném zařízení.
Vysoké venkovní teploty mohou mít vliv na
snížení výkonu vozidla z důvodu ochrany
motoru. Když venkovní teplota vystoupí
nad 37 °C, snižte hmotnost taženého
přívěsu.
Tažení přívěsu málo zatíženým vozidlem
může způsobit zhoršení jeho jízdní
stability.
Tažení přívěsu prodlužuje brzdnou dráhu
vozidla.
Při tažení nepřekračujte rychlost 100 km/h
(dodržujte také místní předpisy.)
Pokud je venkovní teplota zvýšená,
doporučuje se po zastavení vozidla nechat
motor alespoň 1
až 2 minuty běžet, aby
mohl vychladnout.
9
T

222
Motory a hmotnosti taženého přívěsu – ZÁŽEHOVÉ MOTORY
MotoryPureTech 110 S&S BVM5 PureTech 110 S&S BVM6 PureTech 110 BVM5
Převodovky Manuální, 5
stupňůManuální, 6
stupňůManuální, 5
stupňů
Kód EB2DT BE5EB2ADT STT MB6 EB2DTM BE5
Druh karoserie SedanSWSedan SWSedan SW
Kódy modelů LPHNZBLRHNZB LPHNPPLRHNPP LPH N VA LR H N VA
Zdvihový objem (cm
3) 1 1991 1991 199
Max. výkon: norma EHS (kW) 818181
Palivo BezolovnatéBezolovnatéBezolovnaté
Brzděný přívěs (v limitu největší povolené hmotnosti
j ízdní soupravy) (kg) v 10 % nebo 12 % svahu1 2001 1001 3151 2001 2001 100
Nebrzděný přívěs (kg) 575630 575630 575630
Maximální povolené svislé zatížení na kouli (kg) 757175 7175 71
T
