2018 PEUGEOT 3008 Upute Za Rukovanje (in Croatian)

87
$872
)$67
$872
1250$/
62)7
$872

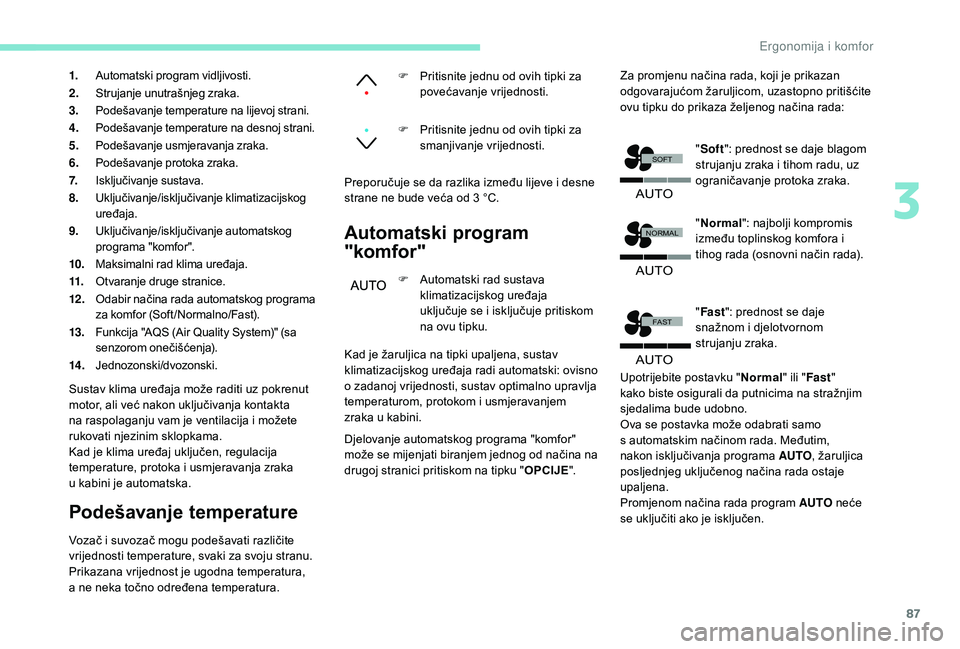

1.Automatski program vidljivosti.
2. Strujanje unutrašnjeg zraka.
3. Podešavanje temperature na lijevoj strani.
4. Podešavanje temperature na desnoj strani.
5. Podešavanje usmjeravanja zraka.
6. Podešavanje protoka zraka.
7. Isključivanje sustava.
8. Uključivanje/isključivanje klimatizacijskog
uređaja.
9. Uključivanje/isključivanje automatskog
programa "komfor".
10. Maksimalni rad klima uređaja.
11. Otvaranje druge stranice.
12 . Odabir načina rada automatskog programa
za komfor (Soft /Normalno/Fast).
13. Funkcija "AQS (Air Quality System)" (sa
senzorom onečišćenja).
14 . Jednozonski/dvozonski.
Sustav klima uređaja može raditi uz pokrenut
motor, ali već nakon uključivanja kontakta
na raspolaganju vam je ventilacija i možete
rukovati njezinim sklopkama.
Kad je klima uređaj uključen, regulacija
temperature, protoka i usmjeravanja zraka
u
kabini je automatska.
Podešavanje temperature
Vozač i suvozač mogu podešavati različite
vrijednosti temperature, svaki za svoju stranu.
Prikazana vrijednost je ugodna temperatura,
a ne neka točno određena temperatura.
Automatski program
"komfor"
F Automatski rad sustava klimatizacijskog uređaja
uključuje se i isključuje pritiskom
na ovu tipku.
F

P
ritisnite jednu od ovih tipki za
povećavanje vrijednosti.
F
P
ritisnite jednu od ovih tipki za
smanjivanje vrijednosti.
Preporučuje se da razlika između lijeve i desne
strane ne bude veća od 3 °C.
Kad je žaruljica na tipki upaljena, sustav
klimatizacijskog uređaja radi automatski: ovisno
o zadanoj vrijednosti, sustav optimalno upravlja
temperaturom, protokom i usmjeravanjem
zraka u kabini.
Djelovanje automatskog programa "komfor"
može se mijenjati biranjem jednog od načina na
drugoj stranici pritiskom na tipku " OPCIJE". Za promjenu načina rada, koji je prikazan
odgovarajućom žaruljicom, uzastopno pritišćite
ovu tipku do prikaza željenog načina rada:
"Normal ": najbolji kompromis
između toplinskog komfora i
tihog rada (osnovni način rada).
" Fast ": prednost se daje
snažnom i djelotvornom
strujanju zraka.
Upotrijebite postavku " Normal" ili "Fast "
kako biste osigurali da putnicima na stražnjim
sjedalima bude udobno.
Ova se postavka može odabrati samo
s
automatskim načinom rada. Međutim,
nakon isključivanja programa AUTO , žaruljica
posljednjeg uključenog načina rada ostaje
upaljena.
Promjenom načina rada program AUTO neće
se uključiti ako je isključen. "
Soft ": prednost se daje blagom
strujanju zraka i tihom radu, uz
ograničavanje protoka zraka.
3
Ergonomija i komfor

88

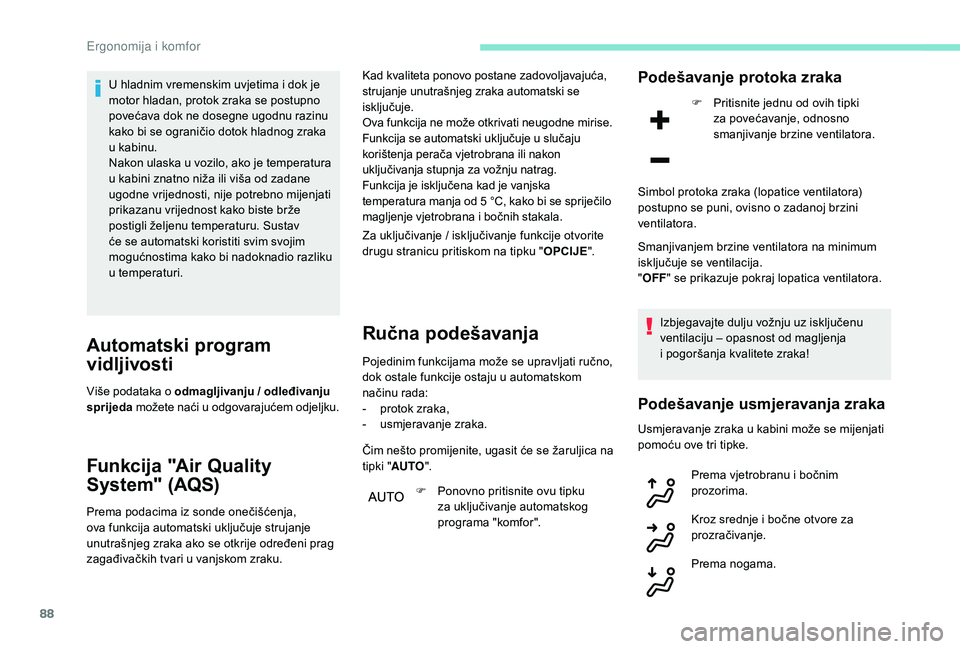

U hladnim vremenskim uvjetima i dok je
motor hladan, protok zraka se postupno
povećava dok ne dosegne ugodnu razinu
kako bi se ograničio dotok hladnog zraka
u kabinu.
Nakon ulaska u vozilo, ako je temperatura
u kabini znatno niža ili viša od zadane
ugodne vrijednosti, nije potrebno mijenjati
prikazanu vrijednost kako biste brže
postigli željenu temperaturu. Sustav
će se automatski koristiti svim svojim
mogućnostima kako bi nadoknadio razliku
u temperaturi.
Automatski program
vidljivosti
Više podataka o odmagljivanju / odleđivanju
sprijeda možete naći u odgovarajućem odjeljku.
Funkcija "Air Quality
System" (AQS)
Prema podacima iz sonde onečišćenja,
ova funkcija automatski uključuje strujanje
unutrašnjeg zraka ako se otkrije određeni prag
zagađivačkih tvari u vanjskom zraku. Za uključivanje / isključivanje funkcije otvorite
drugu stranicu pritiskom na tipku "
OPCIJE".
Ručna podešavanja
Pojedinim funkcijama može se upravljati ručno,
dok ostale funkcije ostaju u automatskom
načinu rada:
-

p
rotok zraka,
-
usm

jeravanje zraka.
Čim nešto promijenite, ugasit će se žaruljica na
tipki " AUTO ".
F

P
onovno pritisnite ovu tipku
za uključivanje automatskog
programa "komfor".
Podešavanje protoka zraka
F Pritisnite jednu od ovih tipki za povećavanje, odnosno
smanjivanje brzine ventilatora.
Smanjivanjem brzine ventilatora na minimum
isključuje se ventilacija.
" OFF " se prikazuje pokraj lopatica ventilatora.
Izbjegavajte dulju vožnju uz isključenu
ventilaciju – opasnost od magljenja
i

pogoršanja kvalitete zraka!
Podešavanje usmjeravanja zraka
Usmjeravanje zraka u kabini može se mijenjati
pomoću ove tri tipke. Prema vjetrobranu i bočnim
prozorima.
Kroz srednje i bočne otvore za
prozračivanje.
Kad kvaliteta ponovo postane zadovoljavajuća,
strujanje unutrašnjeg zraka automatski se
isključuje.
Ova funkcija ne može otkrivati neugodne mirise.
Funkcija se automatski uključuje u slučaju
korištenja perača vjetrobrana ili nakon
uključivanja stupnja za vožnju natrag.
Funkcija je isključena kad je vanjska
temperatura manja od 5 °C, kako bi se spriječilo
magljenje vjetrobrana i bočnih stakala.
Simbol protoka zraka (lopatice ventilatora)
postupno se puni, ovisno o zadanoj brzini
ventilatora.
Prema nogama.
Ergonomija i komfor

89

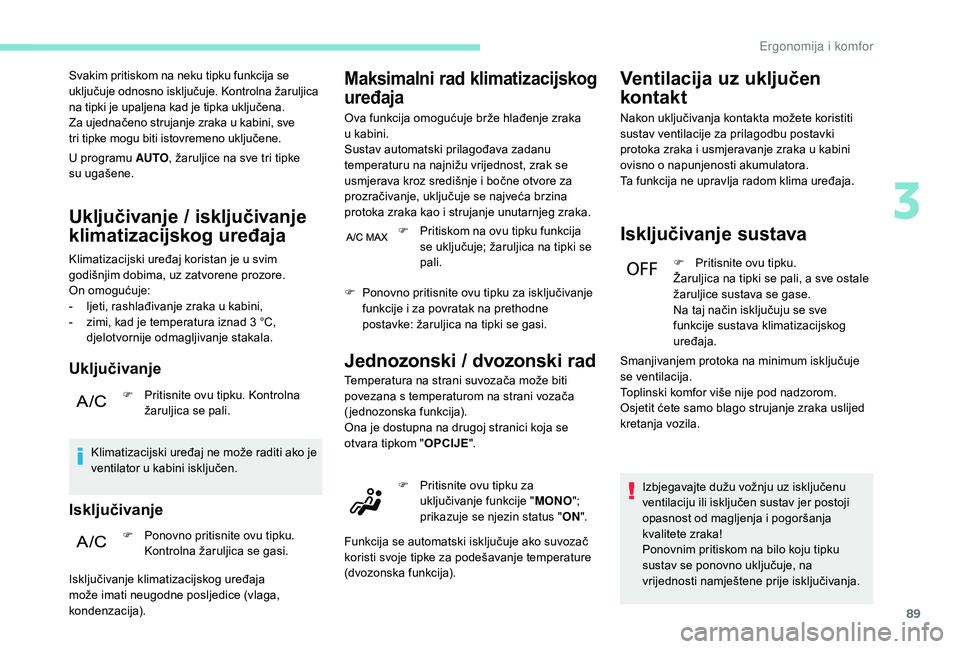

Svakim pritiskom na neku tipku funkcija se
uključuje odnosno isključuje. Kontrolna žaruljica
na tipki je upaljena kad je tipka uključena.
Za ujednačeno strujanje zraka u kabini, sve
tri
tipke mogu biti istovremeno uključene.
U programu AUTO , žaruljice na sve tri tipke
su ugašene.
Uključivanje / isključivanje
klimatizacijskog uređaja
Klimatizacijski uređaj koristan je u svim
godišnjim dobima, uz zatvorene prozore.
On omogućuje:
-

l
jeti, rashlađivanje zraka u kabini,
-

z
imi, kad je temperatura iznad 3 °C,
djelotvornije odmagljivanje stakala.
Uključivanje
F Pritisnite ovu tipku. Kontrolna žaruljica se pali.
Klimatizacijski uređaj ne može raditi ako je
ventilator u kabini isključen.
Isključivanje
F Ponovno pritisnite ovu tipku. Kontrolna žaruljica se gasi.
Maksimalni rad klimatizacijskog
uređaja
Ova funkcija omogućuje brže hlađenje zraka
u kabini.
Sustav automatski prilagođava zadanu
temperaturu na najnižu vrijednost, zrak se
usmjerava kroz središnje i bočne otvore za
prozračivanje, uključuje se najveća brzina
protoka zraka kao i strujanje unutarnjeg zraka.
Isključivanje klimatizacijskog uređaja
može imati neugodne posljedice (vlaga,
kondenzacija). F

P
ritiskom na ovu tipku funkcija
se uključuje; žaruljica na tipki se
pali.
F

P
onovno pritisnite ovu tipku za isključivanje
funkcije i za povratak na prethodne
postavke: žaruljica na tipki se gasi.
Jednozonski / dvozonski rad
Temperatura na strani suvozača može biti
povezana s temperaturom na strani vozača
(jednozonska funkcija).
Ona je dostupna na drugoj stranici koja se
otvara tipkom " OPCIJE".
Ventilacija uz uključen
kontakt
Nakon uključivanja kontakta možete koristiti
sustav ventilacije za prilagodbu postavki
protoka zraka i usmjeravanje zraka u kabini
ovisno o napunjenosti akumulatora.
Ta funkcija ne upravlja radom klima uređaja.
Isključivanje sustava
F Pritisnite ovu tipku.
Žaruljica na tipki se pali, a sve ostale
žaruljice sustava se gase.
Na taj način isključuju se sve
funkcije sustava klimatizacijskog
uređaja.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju ili isključen sustav jer postoji
opasnost od magljenja i pogoršanja
kvalitete zraka!
Ponovnim pritiskom na bilo koju tipku
sustav se ponovno uključuje, na
vrijednosti namještene prije isključivanja.
F

P

ritisnite ovu tipku za
uključivanje funkcije " MONO";
prikazuje se njezin status " ON".
Funkcija se automatski isključuje ako suvozač
koristi svoje tipke za podešavanje temperature
(dvozonska funkcija). Smanjivanjem protoka na minimum isključuje
se ventilacija.
Toplinski komfor više nije pod nadzorom.
Osjetit ćete samo blago strujanje zraka uslijed
kretanja vozila.
3
Ergonomija i komfor

90

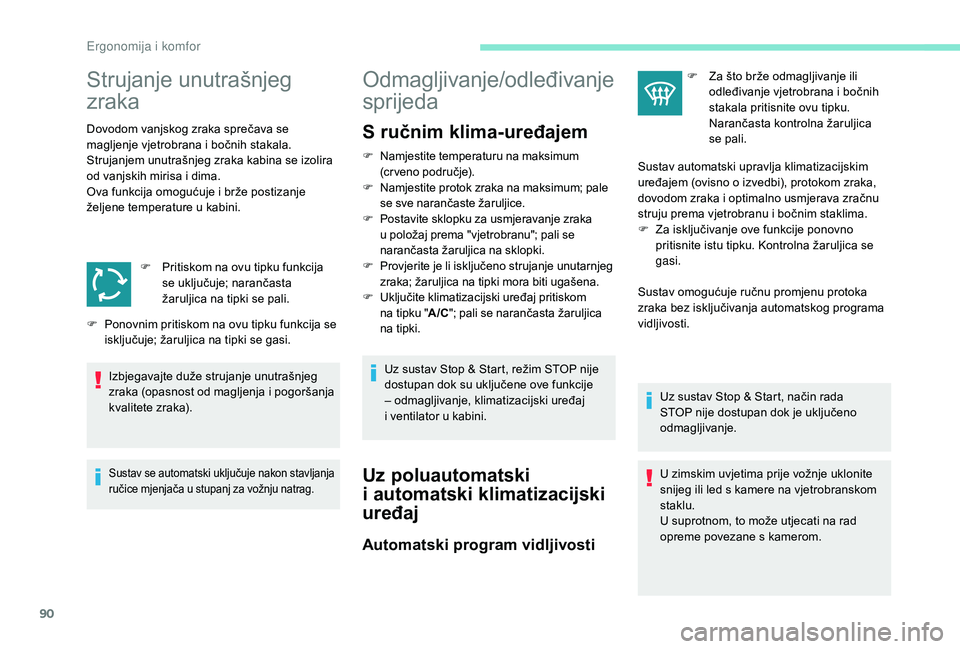

Strujanje unutrašnjeg
zraka
Dovodom vanjskog zraka sprečava se
magljenje vjetrobrana i bočnih stakala.
Strujanjem unutrašnjeg zraka kabina se izolira
od vanjskih mirisa i dima.
Ova funkcija omogućuje i brže postizanje
željene temperature u kabini.F

P
ritiskom na ovu tipku funkcija
se uključuje; narančasta
žaruljica na tipki se pali.
F

P
onovnim pritiskom na ovu tipku funkcija se
isključuje; žaruljica na tipki se gasi.
Izbjegavajte duže strujanje unutrašnjeg
zraka (opasnost od magljenja i pogoršanja
kvalitete zraka).
Sustav se automatski uključuje nakon stavljanja
ručice mjenjača u stupanj za vožnju natrag.
Odmagljivanje/odleđivanje
sprijeda
S ručnim klima-uređajem
F Namjestite temperaturu na maksimum (crveno područje).
F
N

amjestite protok zraka na maksimum; pale
se sve narančaste žaruljice.
F
P

ostavite sklopku za usmjeravanje zraka
u položaj prema "vjetrobranu"; pali se
narančasta žaruljica na sklopki.
F
P

rovjerite je li isključeno strujanje unutarnjeg
zraka; žaruljica na tipki mora biti ugašena.
F
U

ključite klimatizacijski uređaj pritiskom
na
tipku "A/C"; pali se narančasta žaruljica
na tipki.
Uz sustav Stop & Start, režim STOP nije
dostupan dok su uključene ove funkcije
– odmagljivanje, klimatizacijski uređaj
i
ventilator u kabini.
Uz poluautomatski
i
a
utomatski klimatizacijski
uređaj
Automatski program vidljivosti
F Za što brže odmagljivanje ili
odleđivanje vjetrobrana i bočnih
stakala pritisnite ovu tipku.
Narančasta kontrolna žaruljica
se pali.
Sustav automatski upravlja klimatizacijskim
uređajem (ovisno o izvedbi), protokom zraka,
dovodom zraka i optimalno usmjerava zračnu
struju prema vjetrobranu i bočnim staklima.
F

Z

a isključivanje ove funkcije ponovno
pritisnite istu tipku. Kontrolna žaruljica se
gasi.
Sustav omogućuje ručnu promjenu protoka
zraka bez isključivanja automatskog programa
vidljivosti.
Uz sustav Stop & Start, način rada
STOP nije dostupan dok je uključeno
odmagljivanje.
U zimskim uvjetima prije vožnje uklonite
snijeg ili led s kamere na vjetrobranskom
staklu.
U suprotnom, to može utjecati na rad
opreme povezane s kamerom.
Ergonomija i komfor

91

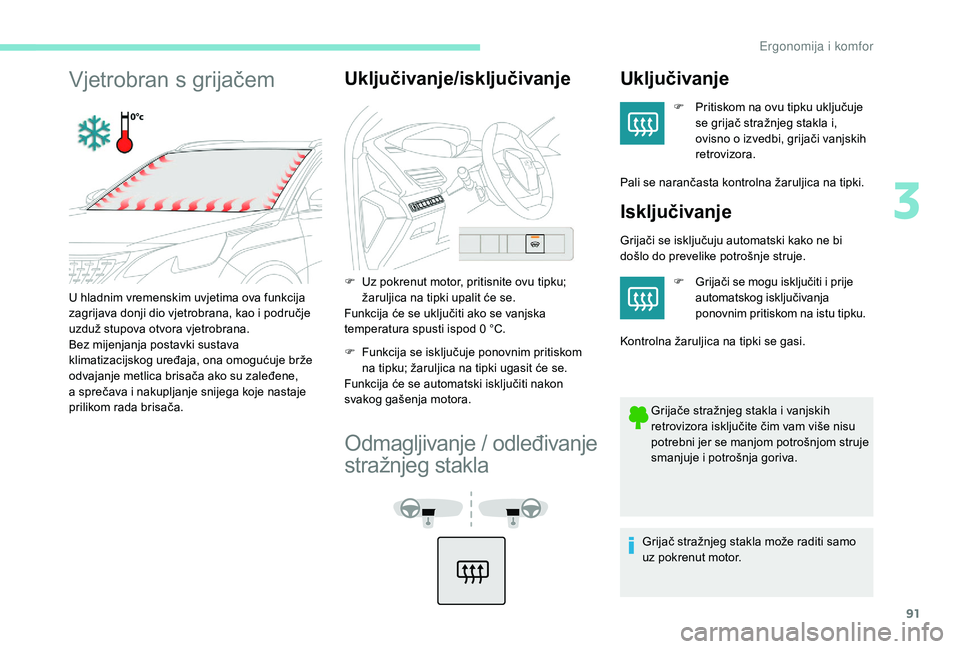

Vjetrobran s grijačemUključivanje/isključivanje
F Uz pokrenut motor, pritisnite ovu tipku; žaruljica na tipki upalit će se.
Funkcija će se uključiti ako se vanjska
temperatura spusti ispod 0
°C.
F

F
unkcija se isključuje ponovnim pritiskom
na tipku; žaruljica na tipki ugasit će se.
Funkcija će se automatski isključiti nakon
svakog gašenja motora.
U hladnim vremenskim uvjetima ova funkcija
zagrijava donji dio vjetrobrana, kao i područje
uzduž stupova otvora vjetrobrana.
Bez mijenjanja postavki sustava
klimatizacijskog uređaja, ona omogućuje brže
odvajanje metlica brisača ako su zaleđene,
a sprečava i nakupljanje snijega koje nastaje
prilikom rada brisača.
Odmagljivanje / odleđivanje
stražnjeg stakla
Uključivanje
F Pritiskom na ovu tipku uključuje
se grijač stražnjeg stakla i,
ovisno o izvedbi, grijači vanjskih
retrovizora.
Pali se narančasta kontrolna žaruljica na tipki.
Isključivanje
Grijači se isključuju automatski kako ne bi
došlo do prevelike potrošnje struje. F
G

rijači se mogu isključiti i prije
automatskog isključivanja
ponovnim pritiskom na istu tipku.
Kontrolna žaruljica na tipki se gasi.
Grijače stražnjeg stakla i vanjskih
retrovizora isključite čim vam više nisu
potrebni jer se manjom potrošnjom struje
smanjuje i potrošnja goriva.
Grijač stražnjeg stakla može raditi samo
uz pokrenut motor.
3
E

92

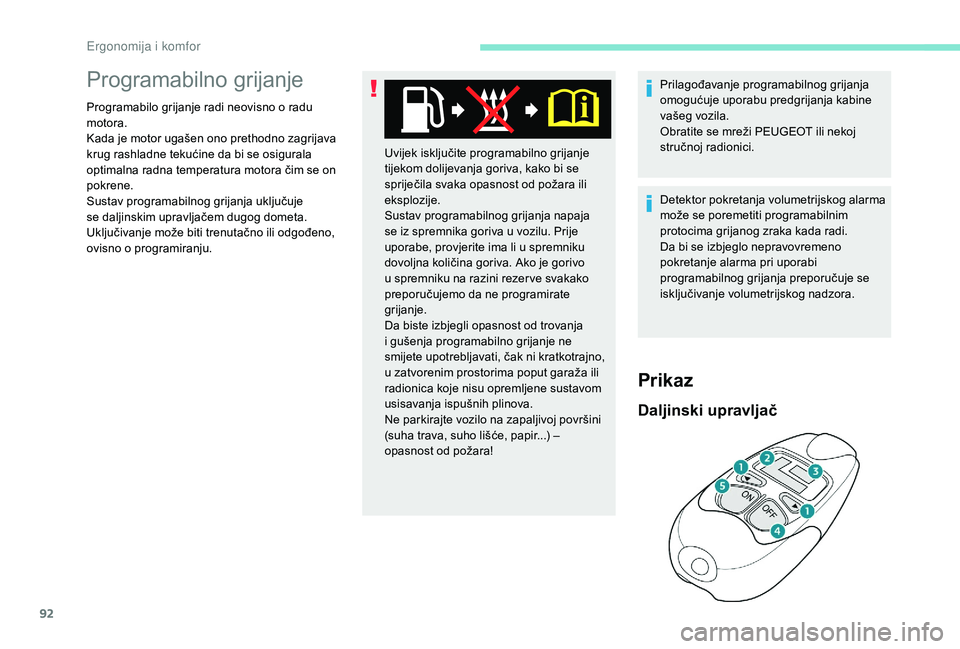

Programabilno grijanje
Programabilo grijanje radi neovisno o radu
motora.
Kada je motor ugašen ono prethodno zagrijava
krug rashladne tekućine da bi se osigurala
optimalna radna temperatura motora čim se on
pokrene.
Sustav programabilnog grijanja uključuje
se daljinskim upravljačem dugog dometa.
Uključivanje može biti trenutačno ili odgođeno,
ovisno o programiranju.Detektor pokretanja volumetrijskog alarma
može se poremetiti programabilnim
protocima grijanog zraka kada radi.
Da bi se izbjeglo nepravovremeno
pokretanje alarma pri uporabi
programabilnog grijanja preporučuje se
isključivanje volumetrijskog nadzora. Prilagođavanje programabilnog grijanja
omogućuje uporabu predgrijanja kabine
vašeg vozila.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Prikaz
Daljinski upravljač
Uvijek isključite programabilno grijanje
tijekom dolijevanja goriva, kako bi se
spriječila svaka opasnost od požara ili
eksplozije.
Sustav programabilnog grijanja napaja
se iz spremnika goriva u vozilu. Prije
uporabe, provjerite ima li u spremniku
dovoljna količina goriva. Ako je gorivo
u spremniku na razini rezer ve svakako
preporučujemo da ne programirate
grijanje.
Da biste izbjegli opasnost od trovanja
i
gušenja programabilno grijanje ne
smijete upotrebljavati, čak ni kratkotrajno,
u zatvorenim prostorima poput garaža ili
radionica koje nisu opremljene sustavom
usisavanja ispušnih plinova.
Ne parkirajte vozilo na zapaljivoj površini
(suha trava, suho lišće, papir...) –
opasnost od požara!
E

93

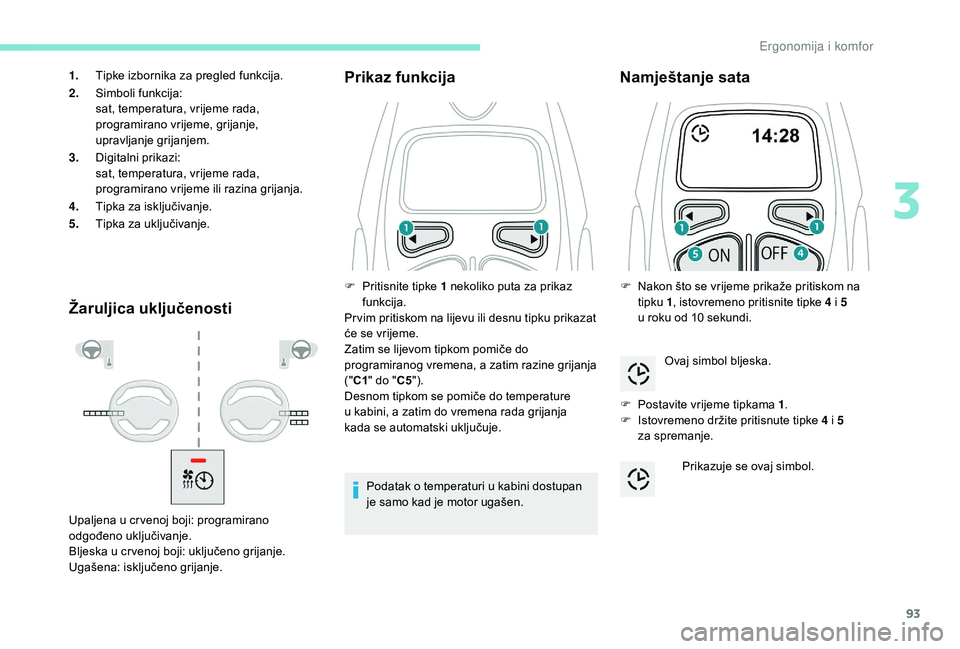

Žaruljica uključenostiPrikaz funkcija
Podatak o temperaturi u kabini dostupan
je samo kad je motor ugašen.
Namještanje sata
F Postavite vrijeme tipkama 1
.
F I stovremeno držite pritisnute tipke 4 i 5
za
spremanje.
Upaljena u cr venoj boji: programirano
odgođeno uključivanje.
Bljeska u cr venoj boji: uključeno grijanje.
Ugašena: isključeno grijanje. 1. Tipke izbornika za pregled funkcija.
2. Simboli funkcija:
sat, temperatura, vrijeme rada,
programirano vrijeme, grijanje,
upravljanje grijanjem.
3. Digitalni prikazi:
sat, temperatura, vrijeme rada,
programirano vrijeme ili razina grijanja.
4. Tipka za isključivanje.
5. Tipka za uključivanje.
F

P

ritisnite tipke
1 nekoliko puta za prikaz
funkcija.
Pr vim pritiskom na lijevu ili desnu tipku prikazat
će se vrijeme.
Zatim se lijevom tipkom pomiče do
programiranog vremena, a zatim razine grijanja
("C1 " do " C5").
Desnom tipkom se pomiče do temperature
u

kabini, a zatim do vremena rada grijanja
kada

se automatski uključuje. F

N
akon što se vrijeme prikaže pritiskom na
tipku 1 , istovremeno pritisnite tipke 4 i 5
u roku od 10 sekundi.
Ovaj simbol bljeska.
Prikazuje se ovaj simbol.
3
Ergonomija i komfor

94

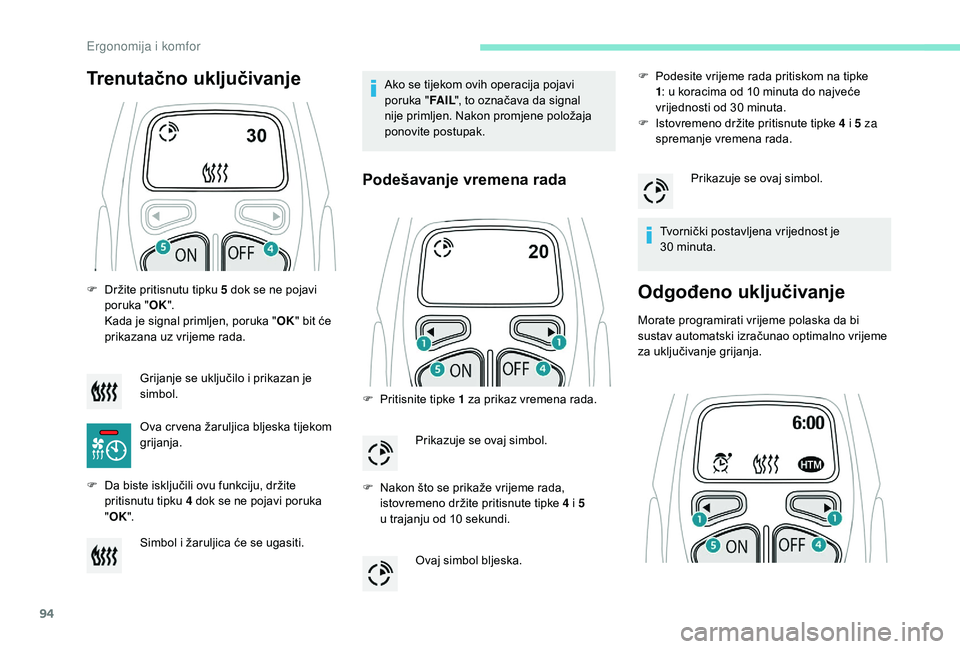

F Držite pritisnutu tipku 5 dok se ne pojavi poruka " OK".
Kada je signal primljen, poruka " OK" bit će
prikazana uz vrijeme rada.
F

D
a biste isključili ovu funkciju, držite
pritisnutu tipku 4 dok se ne pojavi poruka
" OK ". Ako se tijekom ovih operacija pojavi
poruka "
FA I L", to označava da signal
nije primljen. Nakon promjene položaja
ponovite postupak.
Podešavanje vremena rada
F Pritisnite tipke 1 za prikaz vremena rada.
F
N
akon što se prikaže vrijeme rada,
istovremeno držite pritisnute tipke 4 i 5
u
trajanju od 10 sekundi. F

P
odesite vrijeme rada pritiskom na tipke
1 : u koracima od 10 minuta do najveće
vrijednosti od 30 minuta.
F
I
stovremeno držite pritisnute tipke 4 i 5 za
spremanje vremena rada.
Tvornički postavljena vrijednost je
30 minuta.
Odgođeno uključivanje
Morate programirati vrijeme polaska da bi
sustav automatski izračunao optimalno vrijeme
za uključivanje grijanja.
Trenutačno uključivanje
Grijanje se uključilo i prikazan je
simbol.
Ova cr vena žaruljica bljeska tijekom
grijanja.
Simbol i žaruljica će se ugasiti.
Prikazuje se ovaj simbol.
Ovaj simbol bljeska.Prikazuje se ovaj simbol.
Ergonomija i komfor
