223

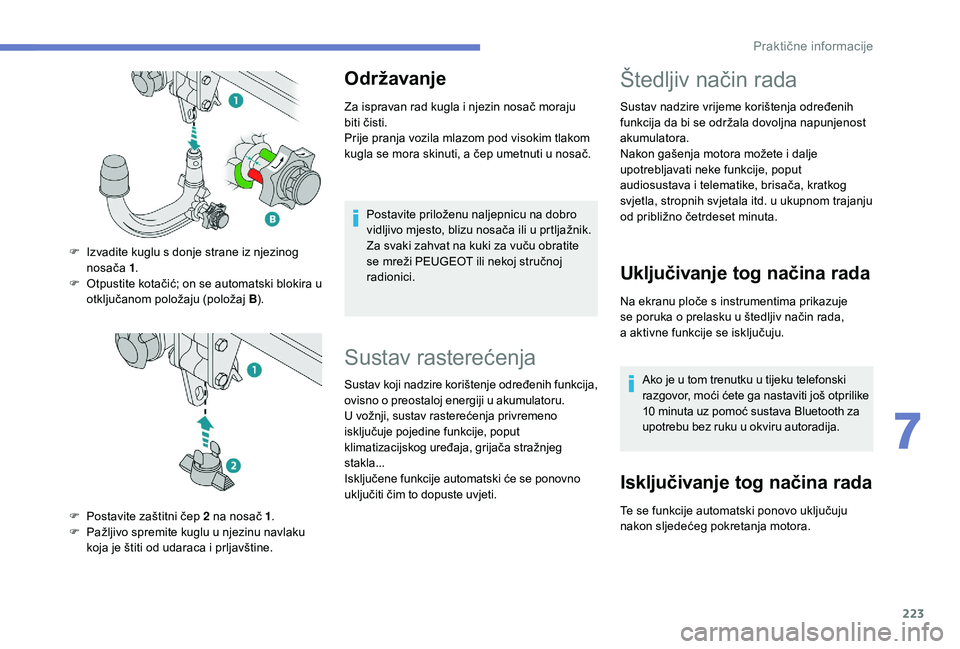

Održavanje
Za ispravan rad kugla i njezin nosač moraju
biti čisti.
Prije pranja vozila mlazom pod visokim tlakom
kugla se mora skinuti, a čep umetnuti u nosač.Postavite priloženu naljepnicu na dobro
vidljivo mjesto, blizu nosača ili u prtljažnik.
Za svaki zahvat na kuki za vuču obratite
se mreži PEUGEOT ili nekoj stručnoj
radionici.
F

I

zvadite kuglu s donje strane iz njezinog
nosača 1.
F

O

tpustite kotačić; on se automatski blokira u
otključanom položaju (položaj B).
F

P

ostavite zaštitni čep 2 na nosač 1 .
F

P

ažljivo spremite kuglu u njezinu navlaku
koja je štiti od udaraca i prljavštine.
Sustav rasterećenja
Sustav koji nadzire korištenje određenih funkcija,
ovisno o preostaloj energiji u akumulatoru.
U vožnji, sustav rasterećenja privremeno
isključuje pojedine funkcije, poput
klimatizacijskog uređaja, grijača stražnjeg
stakla...
Isključene funkcije automatski će se ponovno
uključiti čim to dopuste uvjeti.
Štedljiv način rada
Sustav nadzire vrijeme korištenja određenih
funkcija da bi se održala dovoljna napunjenost
akumulatora.
Nakon gašenja motora možete i dalje
upotrebljavati neke funkcije, poput
audiosustava i telematike, brisača, kratkog
svjetla, stropnih svjetala itd. u ukupnom trajanju
od približno četrdeset minuta.
Uključivanje tog načina rada
Na ekranu ploče s instrumentima prikazuje
se poruka o prelasku u štedljiv način rada,
a
aktivne funkcije se isključuju.
Ako je u tom trenutku u tijeku telefonski
razgovor, moći ćete ga nastaviti još otprilike
10 minuta uz pomoć sustava Bluetooth za
upotrebu bez ruku u okviru autoradija.
Isključivanje tog načina rada
Te se funkcije automatski ponovo uključuju
nakon sljedećeg pokretanja motora.
7
Praktične informacije

224

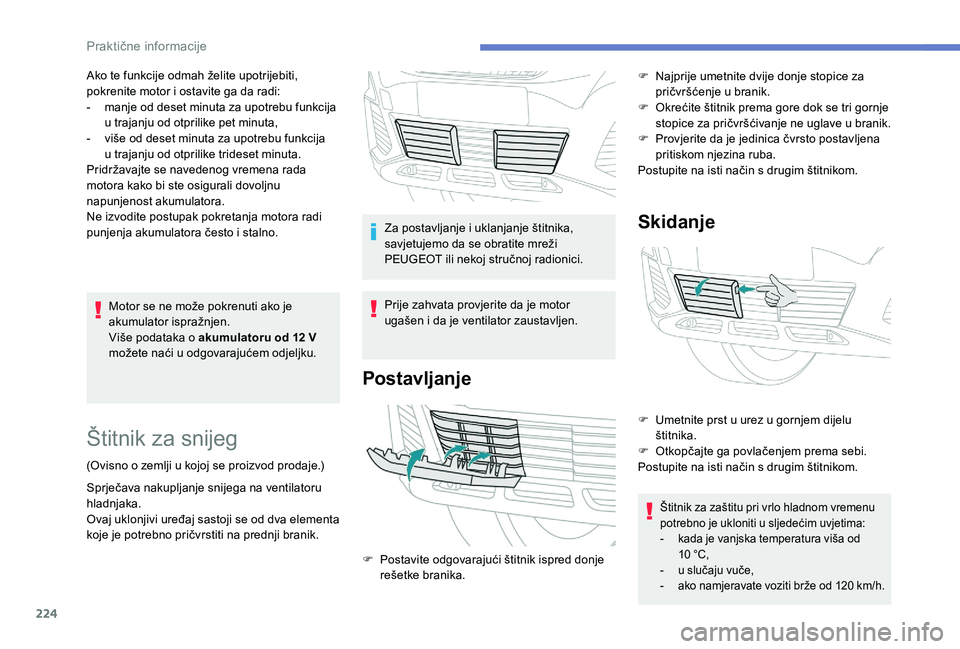

Motor se ne može pokrenuti ako je
akumulator ispražnjen.
Više podataka o akumulatoru od 12 V
možete naći u odgovarajućem odjeljku.
Ako te funkcije odmah želite upotrijebiti,
pokrenite motor i ostavite ga da radi:
-

m
anje od deset minuta za upotrebu funkcija
u trajanju od otprilike pet minuta,
-

v
iše od deset minuta za upotrebu funkcija
u trajanju od otprilike trideset minuta.
Pridržavajte se navedenog vremena rada
motora kako bi ste osigurali dovoljnu
napunjenost akumulatora.
Ne izvodite postupak pokretanja motora radi
punjenja akumulatora često i stalno.
Štitnik za snijeg
(Ovisno o zemlji u kojoj se proizvod prodaje.)
Sprječava nakupljanje snijega na ventilatoru
hladnjaka.
Ovaj uklonjivi uređaj sastoji se od dva elementa
koje je potrebno pričvrstiti na prednji branik. Za postavljanje i uklanjanje štitnika,
savjetujemo da se obratite mreži
PEUGEOT ili nekoj stručnoj radionici.
Prije zahvata provjerite da je motor
ugašen i da je ventilator zaustavljen.
Postavljanje
Skidanje
F Postavite odgovarajući štitnik ispred donje
rešetke branika. F

N
ajprije umetnite dvije donje stopice za
pričvršćenje u branik.
F
O
krećite štitnik prema gore dok se tri gornje
stopice za pričvršćivanje ne uglave u branik.
F
P
rovjerite da je jedinica čvrsto postavljena
pritiskom njezina ruba.
Postupite na isti način s drugim štitnikom.
F
U
metnite prst u urez u gornjem dijelu
štitnika.
F
O
tkopčajte ga povlačenjem prema sebi.
Postupite na isti način s drugim štitnikom.
Štitnik za zaštitu pri vrlo hladnom vremenu
potrebno je ukloniti u sljedećim uvjetima:
-

k
ada je vanjska temperatura viša od
10
°C,
-

u s
lučaju vuče,
-

a
ko namjeravate voziti brže od 120 km/h.
Praktične informacije

225

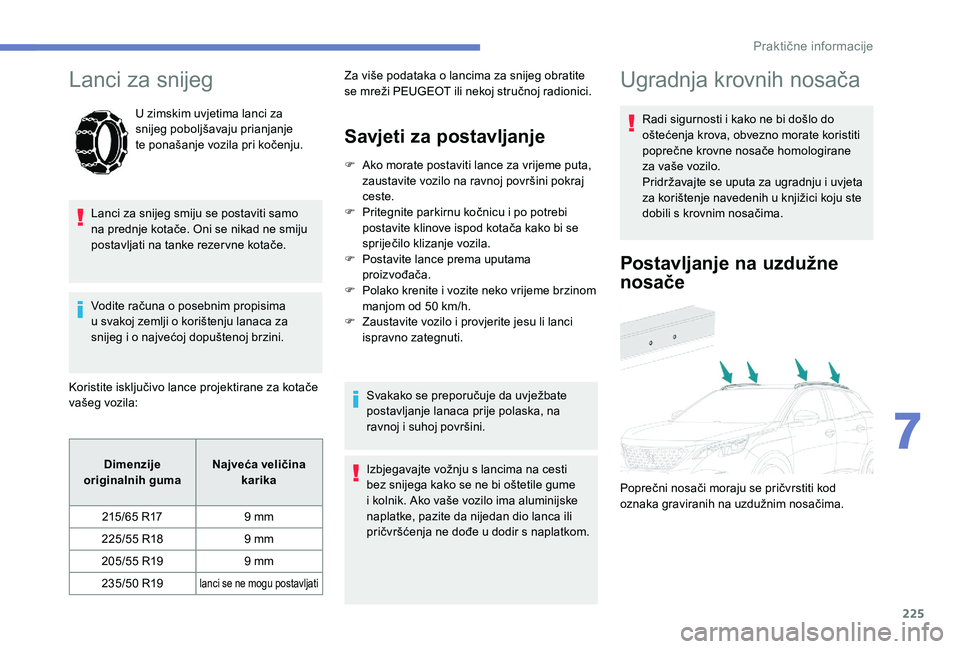

Lanci za snijeg
U zimskim uvjetima lanci za
snijeg poboljšavaju prianjanje
te ponašanje vozila pri kočenju.
Lanci za snijeg smiju se postaviti samo
na prednje kotače. Oni se nikad ne smiju
postavljati na tanke rezer vne kotače.
Vodite računa o posebnim propisima
u

svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini.
Koristite isključivo lance projektirane za kotače
vašeg vozila:
Savjeti za postavljanje
F Ako morate postaviti lance za vrijeme puta, zaustavite vozilo na ravnoj površini pokraj
ceste.
F

P
ritegnite parkirnu kočnicu i po potrebi
postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F

P
ostavite lance prema uputama
proizvođača.
F

P
olako krenite i vozite neko vrijeme brzinom
manjom od 50 km/h.
F

Z
austavite vozilo i provjerite jesu li lanci
ispravno zategnuti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska, na
ravnoj i suhoj površini.
Dimenzije
originalnih
g

uma Najveća veličina
karika
215/65 R17 9 mm
225/55 R18 9 mm
205/55 R19 9 mm
235/50 R19
lanci se ne mogu postavljati
Za više podataka o lancima za snijeg obratite
se mreži PEUGEOT ili nekoj stručnoj radionici.
Izbjegavajte vožnju s lancima na cesti
bez snijega kako se ne bi oštetile gume
i kolnik. Ako vaše vozilo ima aluminijske
naplatke, pazite da nijedan dio lanca ili
pričvršćenja ne dođe u dodir s naplatkom.Ugradnja krovnih nosača
Radi sigurnosti i kako ne bi došlo do
oštećenja krova, obvezno morate koristiti
poprečne krovne nosače homologirane
za vaše vozilo.
Pridržavajte se uputa za ugradnju i uvjeta
za korištenje navedenih u knjižici koju ste
dobili s krovnim nosačima.
Postavljanje na uzdužne
nosače
Poprečni nosači moraju se pričvrstiti kod
oznaka graviranih na uzdužnim nosačima.
7
Praktične informacije

226

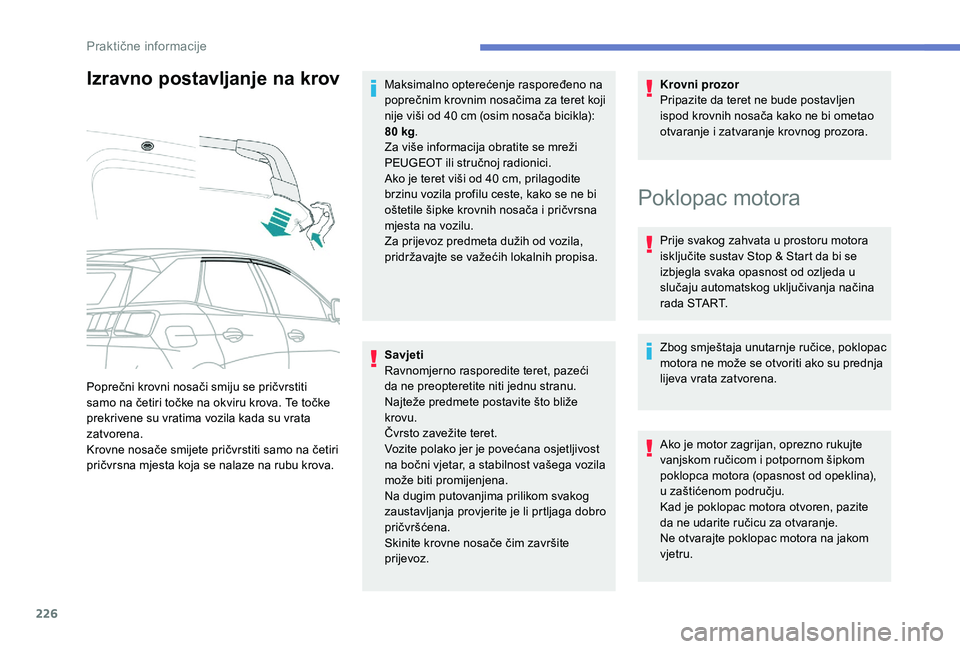

Izravno postavljanje na krov
Savjeti
Ravnomjerno rasporedite teret, pazeći
da ne preopteretite niti jednu stranu.
Najteže predmete postavite što bliže
krovu.
Čvrsto zavežite teret.
Vozite polako jer je povećana osjetljivost
na bočni vjetar, a stabilnost vašega vozila
može biti promijenjena.
Na dugim putovanjima prilikom svakog
zaustavljanja provjerite je li prtljaga dobro
pričvršćena.
Skinite krovne nosače čim završite
prijevoz. Krovni prozor
Pripazite da teret ne bude postavljen
ispod krovnih nosača kako ne bi ometao
otvaranje i zatvaranje krovnog prozora.
Poprečni krovni nosači smiju se pričvrstiti
samo na četiri točke na okviru krova. Te točke
prekrivene su vratima vozila kada su vrata
zatvorena.
Krovne nosače smijete pričvrstiti samo na četiri
pričvrsna mjesta koja se nalaze na rubu krova. Maksimalno opterećenje raspoređeno na
poprečnim krovnim nosačima za teret koji
nije viši od 40 cm (osim nosača bicikla):
80 kg
.
Za više informacija obratite se mreži
PEUGEOT ili stručnoj radionici.
Ako je teret viši od 40 cm, prilagodite
brzinu vozila profilu ceste, kako se ne bi
oštetile šipke krovnih nosača i pričvrsna
mjesta na vozilu.
Za prijevoz predmeta dužih od vozila,
pridržavajte se važećih lokalnih propisa.
Poklopac motora
Prije svakog zahvata u prostoru motora
isključite sustav Stop & Start da bi se
izbjegla svaka opasnost od ozljeda u
slučaju automatskog uključivanja načina
rada START.
Zbog smještaja unutarnje ručice, poklopac
motora ne može se otvoriti ako su prednja
lijeva vrata zatvorena.
Ako je motor zagrijan, oprezno rukujte
vanjskom ručicom i potpornom šipkom
poklopca motora (opasnost od opeklina),
u
zaštićenom području.
Kad je poklopac motora otvoren, pazite
da
ne udarite ručicu za otvaranje.
Ne otvarajte poklopac motora na jakom
vjetru.
Praktične informacije

227

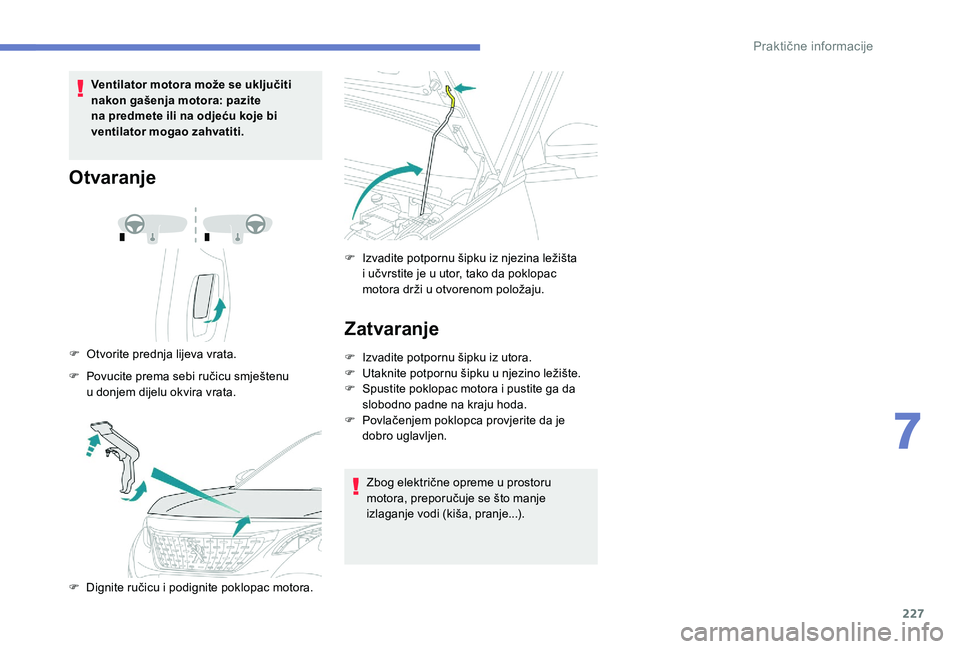

Ventilator motora može se uključiti
nakon gašenja motora: pazite
na predmete ili na odjeću koje bi
ventilator mogao zahvatiti.
Otvaranje
F Otvorite prednja lijeva vrata.
F
P
ovucite prema sebi ručicu smještenu
u
donjem dijelu okvira vrata.
F

D
ignite ručicu i podignite poklopac motora. F

I
zvadite potpornu šipku iz njezina ležišta
i učvrstite je u utor, tako da poklopac
motora drži u otvorenom položaju.
Zatvaranje
F Izvadite potpornu šipku iz utora.
F
U taknite potpornu šipku u njezino ležište.
F

S
pustite poklopac motora i pustite ga da
slobodno padne na kraju hoda.
F

P
ovlačenjem poklopca provjerite da je
dobro uglavljen.
Zbog električne opreme u prostoru
motora, preporučuje se što manje
izlaganje vodi (kiša, pranje...).
7
Praktične informacije

228

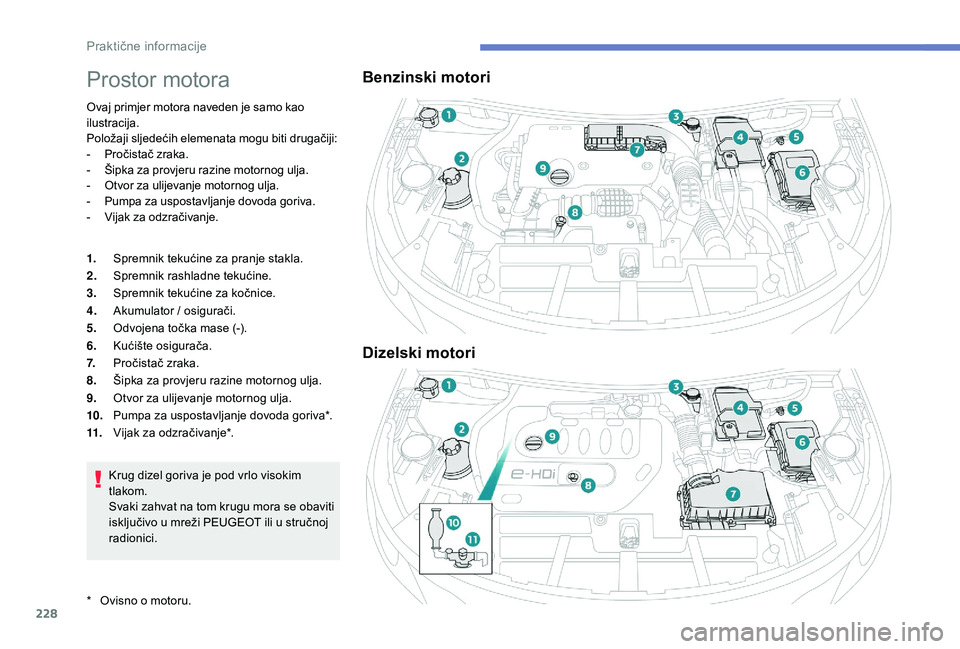

Prostor motora
Ovaj primjer motora naveden je samo kao
ilustracija.
Položaji sljedećih elemenata mogu biti drugačiji:
-
P
ročistač zraka.
-

Š
ipka za provjeru razine motornog ulja.
-

O
tvor za ulijevanje motornog ulja.
-

P
umpa za uspostavljanje dovoda goriva.
-

V
ijak za odzračivanje.
1. Spremnik tekućine za pranje stakla.
2. Spremnik rashladne tekućine.
3. Spremnik tekućine za kočnice.
4. Akumulator / osigurači.
5. Odvojena točka mase (-).
6. Kućište osigurača.
7. Pročistač zraka.
8. Šipka za provjeru razine motornog ulja.
9. Otvor za ulijevanje motornog ulja.
10. Pumpa za uspostavljanje dovoda goriva*.
11. Vijak za odzračivanje*.
Krug dizel goriva je pod vrlo visokim
tlakom.
Svaki zahvat na tom krugu mora se obaviti
isključivo u mreži PEUGEOT ili u stručnoj
radionici.
Benzinski motori
Dizelski motori
* Ovisno o motoru.
Praktične informacije

229

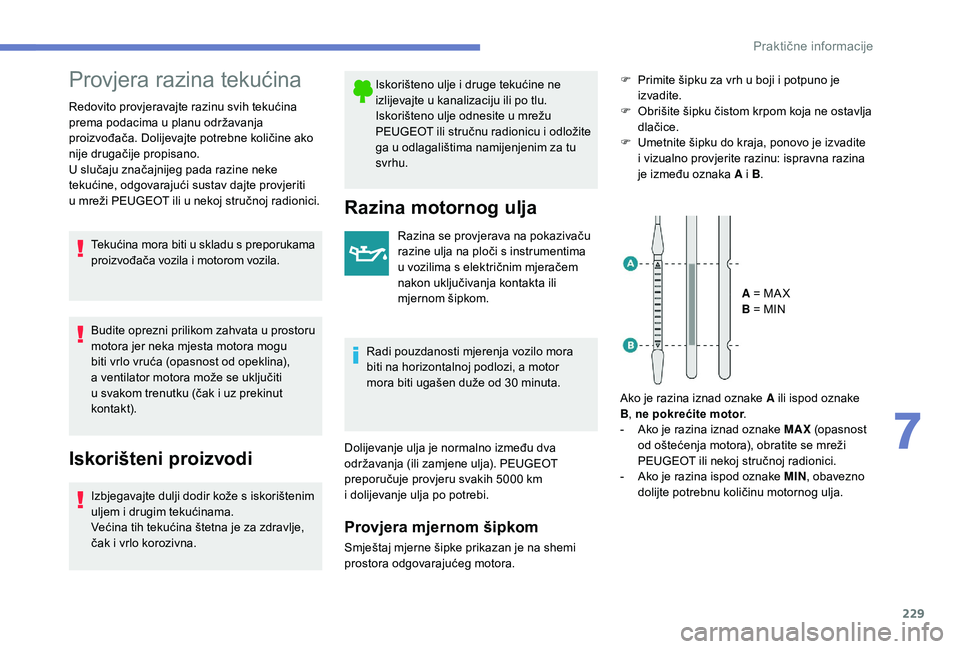

Provjera razina tekućina
Redovito provjeravajte razinu svih tekućina
prema podacima u planu održavanja
proizvođača. Dolijevajte potrebne količine ako
nije drugačije propisano.
U slučaju značajnijeg pada razine neke
tekućine, odgovarajući sustav dajte provjeriti
u mreži PEUGEOT ili u nekoj stručnoj radionici. Tekućina mora biti u skladu s preporukama
proizvođača vozila i motorom vozila.
Budite oprezni prilikom zahvata u prostoru
motora jer neka mjesta motora mogu
biti vrlo vruća (opasnost od opeklina),
a ventilator motora može se uključiti
u svakom trenutku (čak i uz prekinut
kontak t).
Iskorišteni proizvodi
Izbjegavajte dulji dodir kože s iskorištenim
uljem i drugim tekućinama.
Većina tih tekućina štetna je za zdravlje,
čak i vrlo korozivna. Iskorišteno ulje i druge tekućine ne
izlijevajte u kanalizaciju ili po tlu.
Iskorišteno ulje odnesite u mrežu
PEUGEOT ili stručnu radionicu i odložite
ga u odlagalištima namijenjenim za tu
svrhu.
Razina motornog ulja
Razina se provjerava na pokazivaču
razine ulja na ploči s instrumentima
u vozilima s električnim mjeračem
nakon uključivanja kontakta ili
mjernom šipkom.
Radi pouzdanosti mjerenja vozilo mora
biti

na horizontalnoj podlozi, a motor
mora

biti ugašen duže od 30 minuta.
Dolijevanje ulja je normalno između dva
održavanja (ili zamjene ulja). PEUGEOT
preporučuje provjeru svakih 5000 km
i

dolijevanje ulja po potrebi.
Provjera mjernom šipkom
F Primite šipku za vrh u boji i potpuno je izvadite.
F

O
brišite šipku čistom krpom koja ne ostavlja
dlačice.
F

U
metnite šipku do kraja, ponovo je izvadite
i
vizualno provjerite razinu: ispravna razina
je između oznaka A i B .
A = MA X
B = MIN
Ako je razina iznad oznake A ili ispod oznake
B , ne pokrećite motor .
-

A
ko je razina iznad oznake MAX (opasnost
od oštećenja motora), obratite se mreži
PEUGEOT ili nekoj stručnoj radionici.
-

A
ko je razina ispod oznake MIN , obavezno
dolijte potrebnu količinu motornog ulja.
Smještaj mjerne šipke prikazan je na shemi
prostora odgovarajućeg motora.
7
Praktične informacije

230

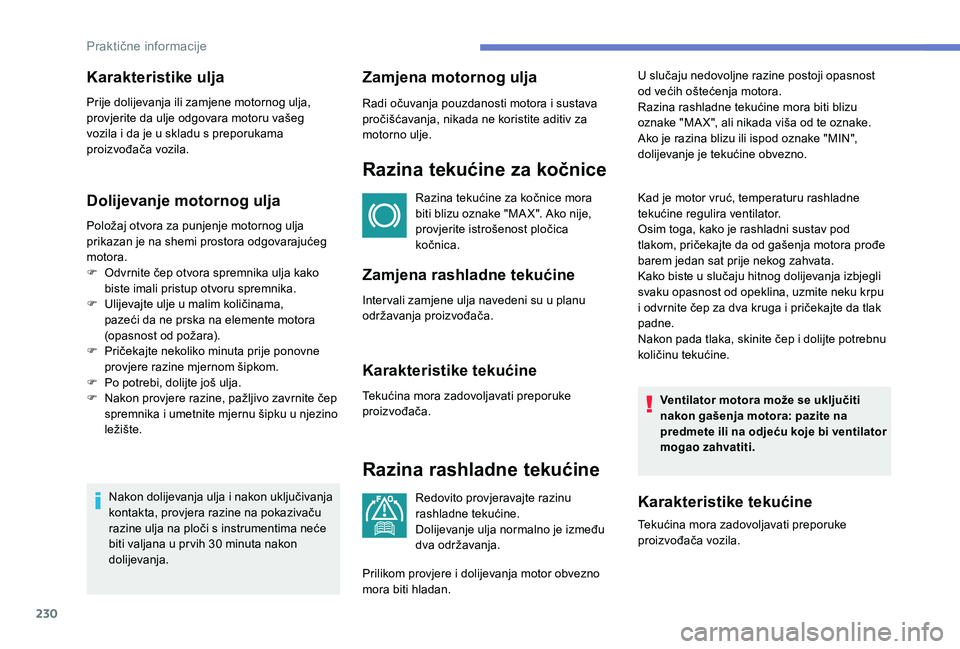

Dolijevanje motornog ulja
Položaj otvora za punjenje motornog ulja
prikazan je na shemi prostora odgovarajućeg
motora.
F
O
dvrnite čep otvora spremnika ulja kako
biste imali pristup otvoru spremnika.
F

U
lijevajte ulje u malim količinama,
pazeći da
ne prska na elemente motora
(opasnost
od požara).
F

P
ričekajte nekoliko minuta prije ponovne
provjere razine mjernom šipkom.
F

P
o potrebi, dolijte još ulja.
F

N
akon provjere razine, pažljivo zavrnite čep
spremnika i umetnite mjernu šipku u njezino
ležište.
Nakon dolijevanja ulja i nakon uključivanja
kontakta, provjera razine na pokazivaču
razine ulja na ploči s instrumentima neće
biti valjana u pr vih 30 minuta nakon
dolijevanja.
Zamjena motornog ulja
Radi očuvanja pouzdanosti motora i sustava
pročišćavanja, nikada ne koristite aditiv za
motorno ulje.
Razina tekućine za kočnice
Razina tekućine za kočnice mora
biti blizu oznake "MA X". Ako nije,
provjerite istrošenost pločica
kočnica.
Zamjena rashladne tekućine
Inter vali zamjene ulja navedeni su u planu
održavanja proizvođača.
Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača.
Razina rashladne tekućine
Redovito provjeravajte razinu
rashladne tekućine.
Dolijevanje ulja normalno je između
dva održavanja. U slučaju nedovoljne razine postoji opasnost
od većih oštećenja motora.
Razina rashladne tekućine mora biti blizu
oznake "MA X", ali nikada viša od te oznake.
Ako je razina blizu ili ispod oznake "MIN",
dolijevanje je tekućine obvezno.
Kad je motor vruć, temperaturu rashladne
tekućine regulira ventilator.
Osim toga, kako je rashladni sustav pod
tlakom, pričekajte da od gašenja motora prođe
barem jedan sat prije nekog zahvata.
Kako biste u slučaju hitnog dolijevanja izbjegli
svaku opasnost od opeklina, uzmite neku krpu
i odvrnite čep za dva kruga i pričekajte da tlak
padne.
Nakon pada tlaka, skinite čep i dolijte potrebnu
količinu tekućine.
Ventilator motora može se uključiti
nakon gašenja motora: pazite na
predmete ili na odjeću koje bi ventilator
mogao zahvatiti.Karakteristike tekućine
Tekućina mora zadovoljavati preporuke
proizvođača vozila.
Karakteristike ulja
Prije dolijevanja ili zamjene motornog ulja,
provjerite da ulje odgovara motoru vašeg
vozila i da je u skladu s preporukama
proizvođača vozila.
Prilikom provjere i dolijevanja motor obvezno
mora biti hladan.
Praktične informacije
