2018 PEUGEOT 2008 Kezelési útmutató (in Hungarian)

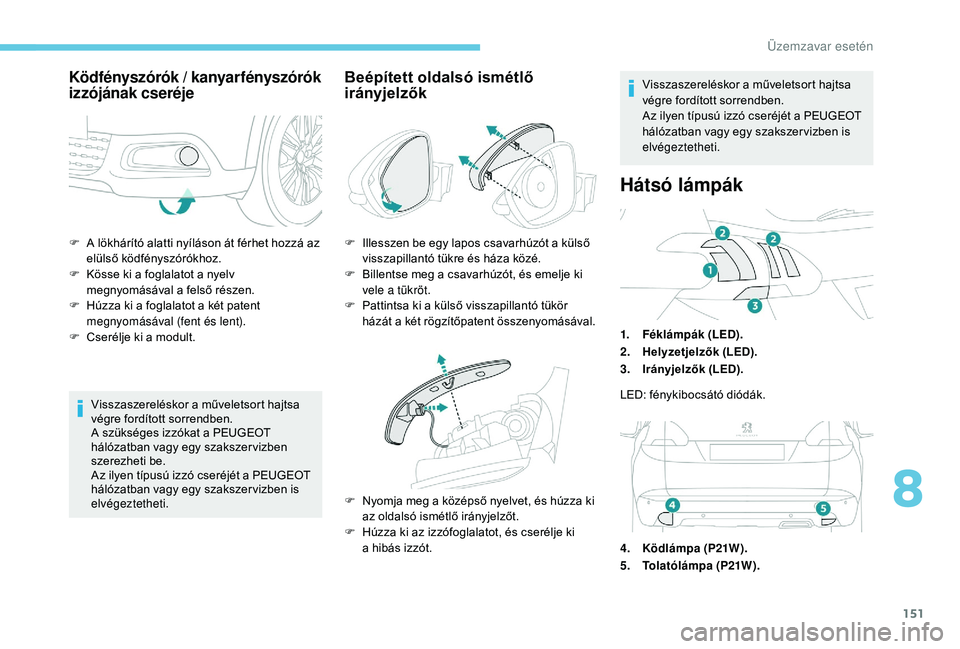

151
F A lökhárító alatti nyíláson át férhet hozzá az elülső ködfényszórókhoz.
F

K
össe ki a foglalatot a nyelv
megnyomásával a felső részen.
F

H
úzza ki a foglalatot a két patent
megnyomásával (fent és lent).
F

C
serélje ki a modult.
Visszaszereléskor a műveletsort hajtsa
végre fordított sorrendben.
A szükséges izzókat a PEUGEOT
hálózatban vagy egy szakszer vizben
szerezheti be.
Az ilyen típusú izzó cseréjét a PEUGEOT
hálózatban vagy egy szakszer vizben is
elvégeztetheti.
Beépített oldalsó ismétlő
irányjelzők
F Illesszen be egy lapos csavarhúzót a külső visszapillantó tükre és háza közé.
F

B
illentse meg a csavarhúzót, és emelje ki
vele a tükröt.
F

P
attintsa ki a külső visszapillantó tükör
házát a két rögzítőpatent összenyomásával.
F

N
yomja meg a középső nyelvet, és húzza ki
az oldalsó ismétlő irányjelzőt.
F

H
úzza ki az izzófoglalatot, és cserélje ki
a
hibás izzót. Visszaszereléskor a műveletsort hajtsa
végre fordított sorrendben.
Az ilyen típusú izzó cseréjét a PEUGEOT
hálózatban vagy egy szakszer vizben is
elvégeztetheti.
Hátsó lámpák
1.
Féklámpák (LED).
2. Helyzetjelzők (LED).
3. Irányjelzők (LED).
LED: fénykibocsátó diódák.
4. Ködlámpa (P21W).
5. Tolatólámpa (P21W).
Ködfényszórók / kanyarfényszórók
izzójának cseréje
8
Üzemzavar esetén

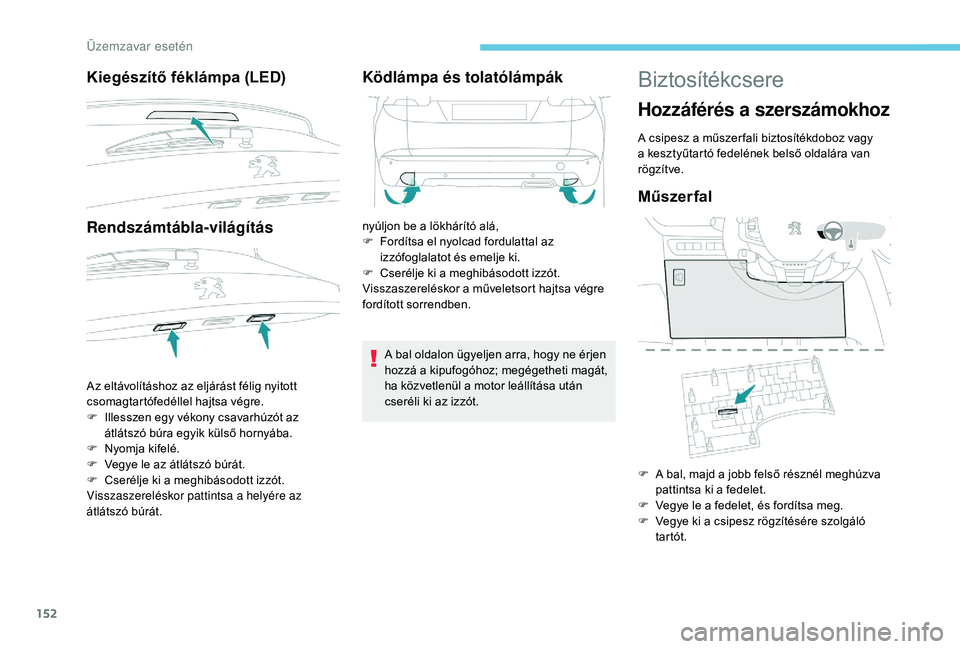

152
Kiegészítő féklámpa (LED)
Rendszámtábla-világítás
Az eltávolításhoz az eljárást félig nyitott
csomagtartófedéllel hajtsa végre.
F
I
llesszen egy vékony csavarhúzót az
átlátszó búra egyik külső hornyába.
F

N
yomja kifelé.
F

V
egye le az átlátszó búrát.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor pattintsa a helyére az
átlátszó búrát.
Ködlámpa és tolatólámpák
nyúljon be a lökhárító alá,
F F ordítsa el nyolcad fordulattal az
izzófoglalatot és emelje ki.
F

C
serélje ki a meghibásodott izzót.
Visszaszereléskor a műveletsort hajtsa végre
fordított sorrendben.
A bal oldalon ügyeljen arra, hogy ne érjen
hozzá a kipufogóhoz; megégetheti magát,
ha közvetlenül a motor leállítása után
cseréli ki az izzót.
Biztosítékcsere
Hozzáférés a szerszámokhoz
A csipesz a műszer fali biztosítékdoboz vagy
a kesztyűtartó fedelének belső oldalára van
rögzítve.
Műszerfal
F A bal, majd a jobb felső résznél meghúzva pattintsa ki a fedelet.
F

V
egye le a fedelet, és fordítsa meg.
F

V
egye ki a csipesz rögzítésére szolgáló
tartót.

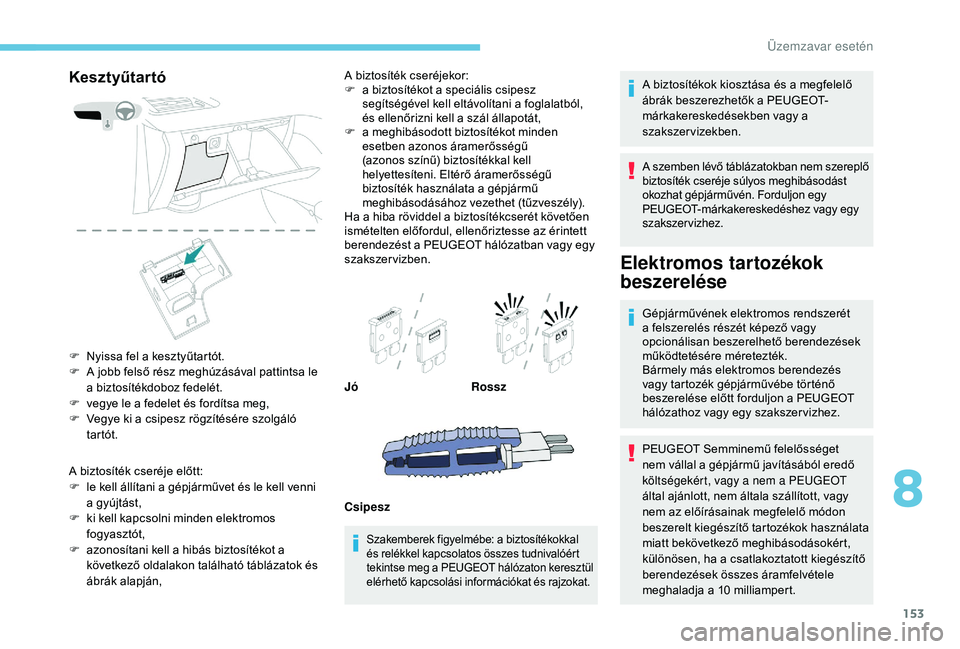

Üzemzavar esetén

153
Kesztyűtartó
F Nyissa fel a kesztyűtartót.
F A j obb felső rész meghúzásával pattintsa le
a biztosítékdoboz fedelét.
F

v
egye le a fedelet és fordítsa meg,
F

V
egye ki a csipesz rögzítésére szolgáló
tartót.
A biztosíték cseréje előtt:
F

l
e kell állítani a gépjárművet és le kell venni
a gyújtást,
F

k
i kell kapcsolni minden elektromos
fogyasztót,
F

a
zonosítani kell a hibás biztosítékot a
következő oldalakon található táblázatok és
ábrák alapján, A biztosíték cseréjekor:
F

a b
iztosítékot a speciális csipesz
segítségével kell eltávolítani a foglalatból,
és ellenőrizni kell a szál állapotát,
F
a m
eghibásodott biztosítékot minden
esetben azonos áramerősségű
(azonos színű) biztosítékkal kell
helyettesíteni. Eltérő áramerősségű
biztosíték használata a gépjármű
meghibásodásához vezethet (tűzveszély).
Ha a hiba röviddel a biztosítékcserét követően
ismételten előfordul, ellenőriztesse az érintett
berendezést a PEUGEOT hálózatban vagy egy
szakszervizben.
Szakemberek figyelmébe: a biztosítékokkal
és relékkel kapcsolatos összes tudnivalóért
tekintse meg a PEUGEOT hálózaton keresztül
elérhető kapcsolási információkat és rajzokat.
A biztosítékok kiosztása és a megfelelő
ábrák beszerezhetők a PEUGEOT-
márkakereskedésekben vagy a
szakszervizekben.
A szemben lévő táblázatokban nem szereplő
biztosíték cseréje súlyos meghibásodást
okozhat gépjárművén. Forduljon egy
PEUGEOT-márkakereskedéshez vagy egy
szakszervizhez.
Elektromos tartozékok
beszerelése
Gépjárművének elektromos rendszerét
a felszerelés részét képező vagy
opcionálisan beszerelhető berendezések
működtetésére méretezték.
Bármely más elektromos berendezés
vagy tartozék gépjárművébe történő
beszerelése előtt forduljon a PEUGEOT
hálózathoz vagy egy szakszer vizhez.
Jó
Rossz
Csipesz PEUGEOT Semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT
által ajánlott, nem általa szállított, vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10 milliampert.
8

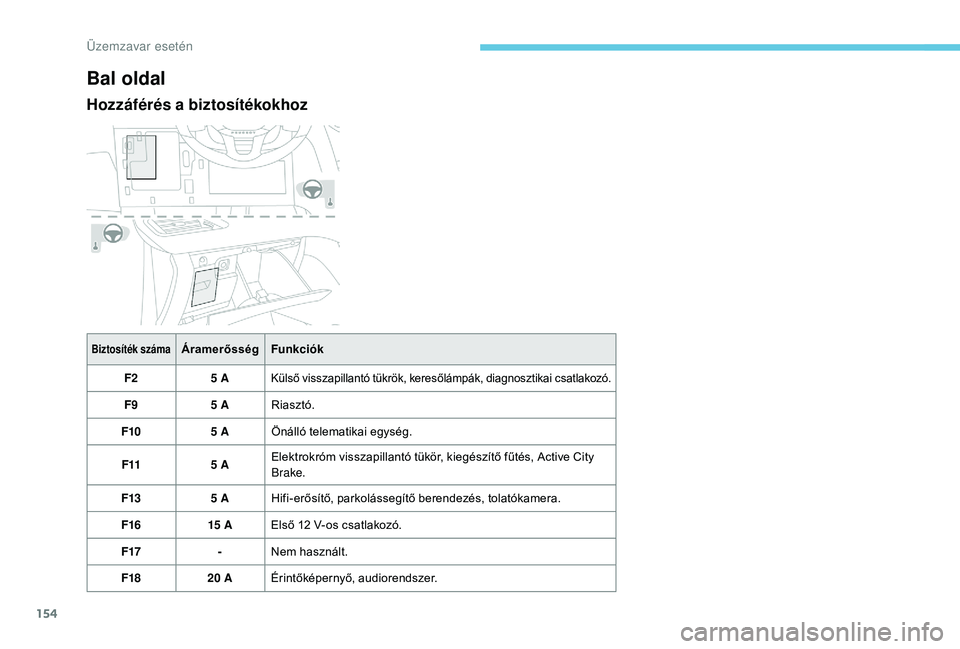

Üzemzavar esetén

154
Bal oldal
Hozzáférés a biztosítékokhoz
Biztosíték számaÁramerősségFunkciók
F2 5 A
Külső visszapillantó tükrök, keresőlámpák, diagnosztikai csatlakozó.
F9 5 ARiasztó.
F10 5 AÖnálló telematikai egység.
F11 5 AElektrokróm visszapillantó tükör, kiegészítő fűtés, Active City
Brake.
F13 5 AHifi-erősítő, parkolássegítő berendezés, tolatókamera.
F16 15 AElső 12 V-os csatlakozó.
F17 -Nem használt.
F18 20 AÉrintőképernyő, audiorendszer.

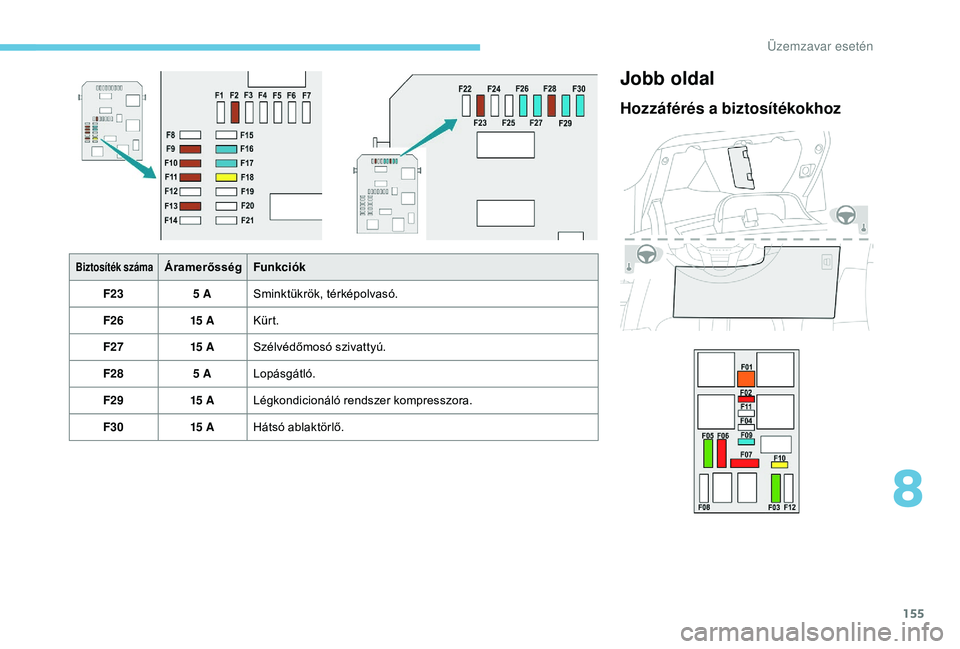

Üzemzavar esetén

155
Biztosíték számaÁramerősségFunkciók
F23 5 ASminktükrök, térképolvasó.
F26 15 AKürt.
F27 15 ASzélvédőmosó szivattyú.
F28 5 ALopásgátló.
F29 15 ALégkondicionáló rendszer kompresszora.
F30 15 AHátsó ablaktörlő.
Jobb oldal
Hozzáférés a biztosítékokhoz
8

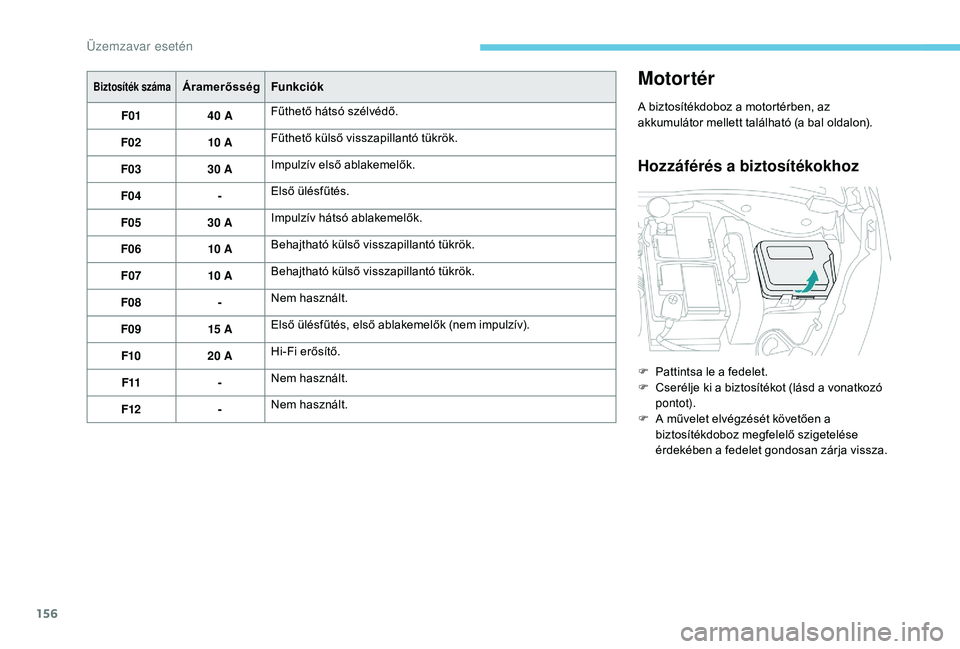

Üzemzavar esetén

156
Biztosíték számaÁramerősségFunkciók
F01 40 AFűthető hátsó szélvédő.
F02 10 AFűthető külső visszapillantó tükrök.
F03 30 AImpulzív első ablakemelők.
F04 -Első ülésfűtés.
F05 30 AImpulzív hátsó ablakemelők.
F06 10 ABehajtható külső visszapillantó tükrök.
F07 10 ABehajtható külső visszapillantó tükrök.
F08 -Nem használt.
F09 15 AElső ülésfűtés, első ablakemelők (nem impulzív).
F10 20 AHi-Fi erősítő.
F11 -Nem használt.
F12 -Nem használt.Motortér
A biztosítékdoboz a motortérben, az
akkumulátor mellett található (a bal oldalon).
Hozzáférés a biztosítékokhoz
F Pattintsa le a fedelet.
F
C serélje ki a biztosítékot (lásd a vonatkozó
pontot).
F

A m
űvelet elvégzését követően a
biztosítékdoboz megfelelő szigetelése
érdekében a fedelet gondosan zárja vissza.

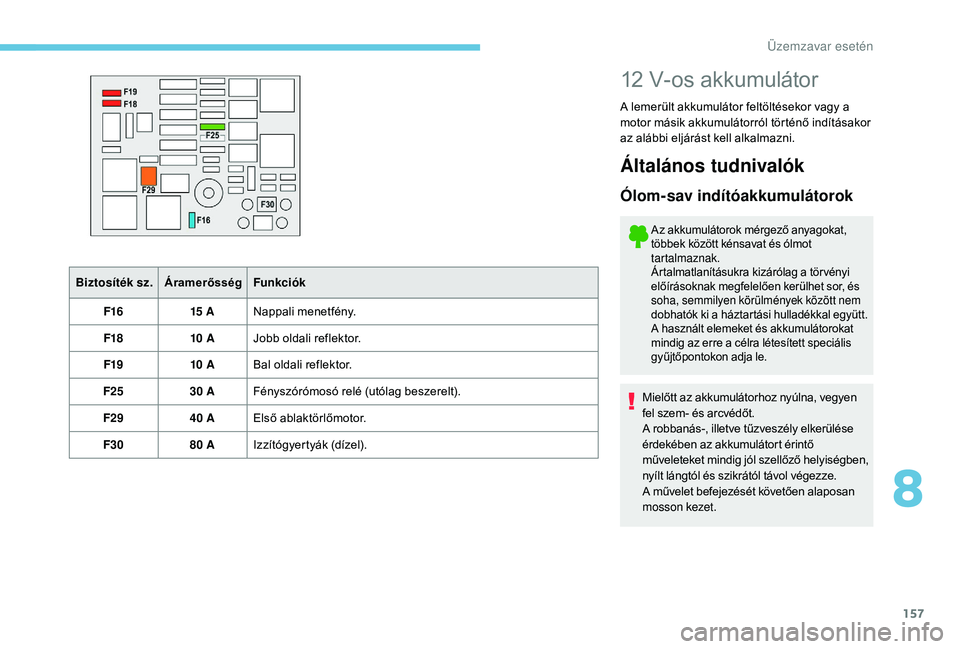

Üzemzavar esetén

157
Biztosíték sz.ÁramerősségFunkciók
F16 15 ANappali menetfény.
F18 10 AJobb oldali reflektor.
F19 10 ABal oldali reflektor.
F25 30 AFényszórómosó relé (utólag beszerelt).
F29 40 AElső ablaktörlőmotor.
F30 80 AIzzítógyertyák (dízel).
12 V-os akkumulátor
A lemerült akkumulátor feltöltésekor vagy a
motor másik akkumulátorról történő indításakor
az alábbi eljárást kell alkalmazni.
Általános tudnivalók
Ólom-sav indítóakkumulátorok
Az akkumulátorok mérgező anyagokat,
többek között kénsavat és ólmot
tartalmaznak.
Ártalmatlanításukra kizárólag a tör vényi
előírásoknak megfelelően kerülhet sor, és
soha, semmilyen körülmények között nem
dobhatók ki a háztartási hulladékkal együtt.
A használt elemeket és akkumulátorokat
mindig az erre a célra létesített speciális
gyűjtőpontokon adja le.
Mielőtt az akkumulátorhoz nyúlna, vegyen
fel szem- és arcvédőt.
A robbanás-, illetve tűzveszély elkerülése
érdekében az akkumulátort érintő
műveleteket mindig jól szellőző helyiségben,
nyílt lángtól és szikrától távol végezze.
A művelet befejezését követően alaposan
mosson kezet.
8
Üzemzavar esetén

158
Stop & Start rendszerrel ellátott változatokban
egy 12 voltos, speciális tulajdonságokkal
rendelkező, különleges technológiájú
ólomtartalmú akkumulátor található.
Az akkumulátor cseréjét kizárólag a
PEUGEOT hálózatban vagy szakszer vizben
szabad elvégeztetni.
Ha elektronikus vagy automata
sebességváltója van, soha ne próbálja
meg a járművet betolással elindítani.
A motor első indítását követő út során
előfordulhat, hogy a Stop & Start rendszer
nem működik.
Ilyenkor a funkció akkor áll újra
rendelkezésre, ha a gépjárművet
huzamosabb időre leállította. A leállítás
időtartama függ a külső hőmérséklettől és
az akkumulátor töltési szintjétől
(akár 8 óra is lehet).
Hozzáférés az akkumulátorhoz
Az akkumulátor a motortérben található.
Hozzáférés:F

a b
első, majd a külső kar segítségével
nyissa ki a motorháztetőt.
F
r
ögzítse a kitámasztórudat,
F
h
ajtsa fel a műanyag fedelet az akkumulátor
(+) pólusáról.
Az akkumulátor (−) pólusa nem
hozzáférhető helyen van.
A motorbak jobb oldlaán egy kihelyezett
testpont található.
Indítás másik
akkumulátorról
Ha a gépjármű akkumulátora lemerült,
a motor beindítható segédakkumulátor
(külső
akkumulátor vagy egy másik gépjárműé)
és segédkábelek segítségével vagy egy
segédindító rendszerrel. Akkumulátortöltőről soha ne indítsa be a
motort.
Soha ne használjon 24 voltos vagy
annál nagyobb feszültségű segédindító
berendezést.
Előzetesen ellenőrizze, hogy a másik
akkumulátor névleges feszültsége 12V,
és legalább a lemerült akkumulátoréval
egyenlő kapacitással rendelkezik.
A két gépjármű nem érintkezhet
egymással.
Kapcsolja ki a két gépjármű összes
elektromos fogyasztóját (autórádió,
ablaktörlő, fényszórók,...).
Ügyeljen rá, hogy a segédkábelek
ne kerüljenek a motor mozgó részei
(ventilátor, ékszíj,...) közelébe.
Ne kösse ki a (+) sarut, amíg jár a motor.
F
H
a gépjárműve rendelkezik ilyennel, emelje
fel a (+) pólus műanyag fedelét.
Üzemzavar esetén
