2018 OPEL MOVANO_B Betriebsanleitung (in German)

Fahrzeugwartung223vollständig absenken, indem der
Radschlüssel rechtsherum gedreht
wird.Achtung
Das Reserverad nur unter Verwendung des Radmutternsch‐
lüssels und der Adapter (fahrzeug‐ abhängig) absenken.
Die Verwendung von Druckluft‐
werkzeugen ist verboten. Dadurch
könnten das Windenkabel und die
Vorrichtungen beschädigt
werden.
Das Rad aufrecht positionieren, die
Sicherung von der Felge lösen und
das Rad vom Drahtkabel und von der
verbundenen Sicherung lösen. Dazu
die Komponenten durch die Radmitte
führen.
Bei Fahrzeugen mit Doppelrädern
hinten befindet sich am Reserverad
eine zusätzliche Montageplatte. Vor
Verwendung des Rades die Mutter
lösen und die Montageplatte entfer‐
nen.
Beim Wiederanbringen eines Reser‐
verads zuerst die Montageplatte (Fahrzeuge mit Doppelrädern hinten) anbringen und mit der Mutter sichern.
Rad aufrecht positionieren und das
Kabel mit der verbundenen Siche‐
rung von vorne (Reifenseite mit
Ventil) durch die Reifenmitte führen.
Sicherung anbringen und einclipsen.
Dabei sicherstellen, dass sie richtig
positioniert ist und die Vorderseite
des Rades (die Seite mit dem Ventil)
beim Wiederanbringen nach oben
zeigt.
Das Rad unter dem Fahrzeugrahmen
direkt unter dem Windenmechanis‐
mus platzieren.

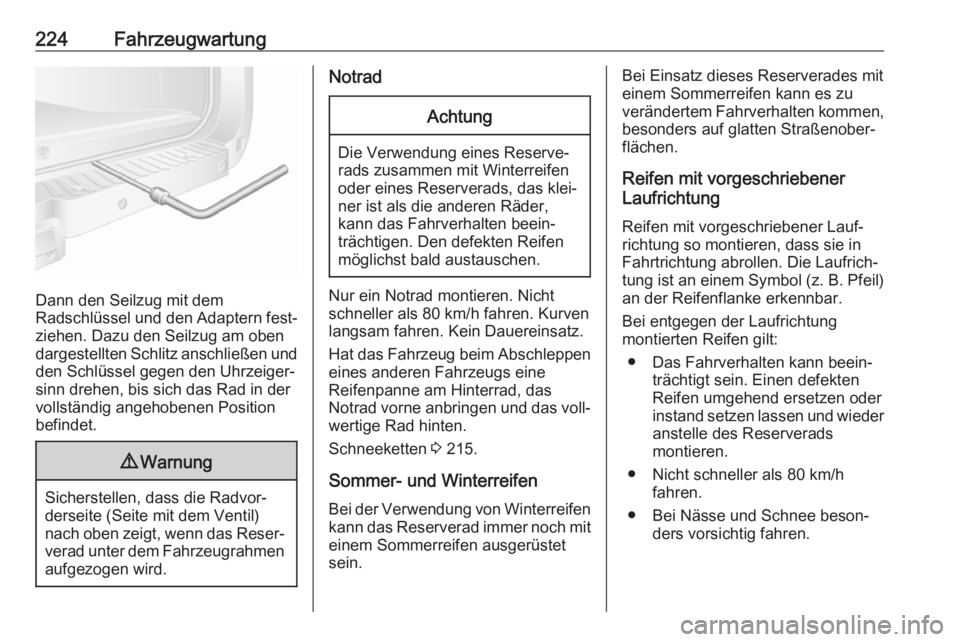

224Fahrzeugwartung
Dann den Seilzug mit dem
Radschlüssel und den Adaptern fest‐
ziehen. Dazu den Seilzug am oben dargestellten Schlitz anschließen und den Schlüssel gegen den Uhrzeiger‐
sinn drehen, bis sich das Rad in der
vollständig angehobenen Position
befindet.
9 Warnung
Sicherstellen, dass die Radvor‐
derseite (Seite mit dem Ventil)
nach oben zeigt, wenn das Reser‐ verad unter dem Fahrzeugrahmenaufgezogen wird.
NotradAchtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven langsam fahren. Kein Dauereinsatz.
Hat das Fahrzeug beim Abschleppen
eines anderen Fahrzeugs eine
Reifenpanne am Hinterrad, das
Notrad vorne anbringen und das voll‐ wertige Rad hinten.
Schneeketten 3 215.
Sommer- und Winterreifen
Bei der Verwendung von Winterreifen
kann das Reserverad immer noch mit einem Sommerreifen ausgerüstet
sein.
Bei Einsatz dieses Reserverades mit
einem Sommerreifen kann es zu
verändertem Fahrverhalten kommen,
besonders auf glatten Straßenober‐
flächen.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung
montierten Reifen gilt:
● Das Fahrverhalten kann beein‐ trächtigt sein. Einen defekten
Reifen umgehend ersetzen oder
instand setzen lassen und wieder anstelle des Reserverads
montieren.
● Nicht schneller als 80 km/h fahren.
● Bei Nässe und Schnee beson‐ ders vorsichtig fahren.

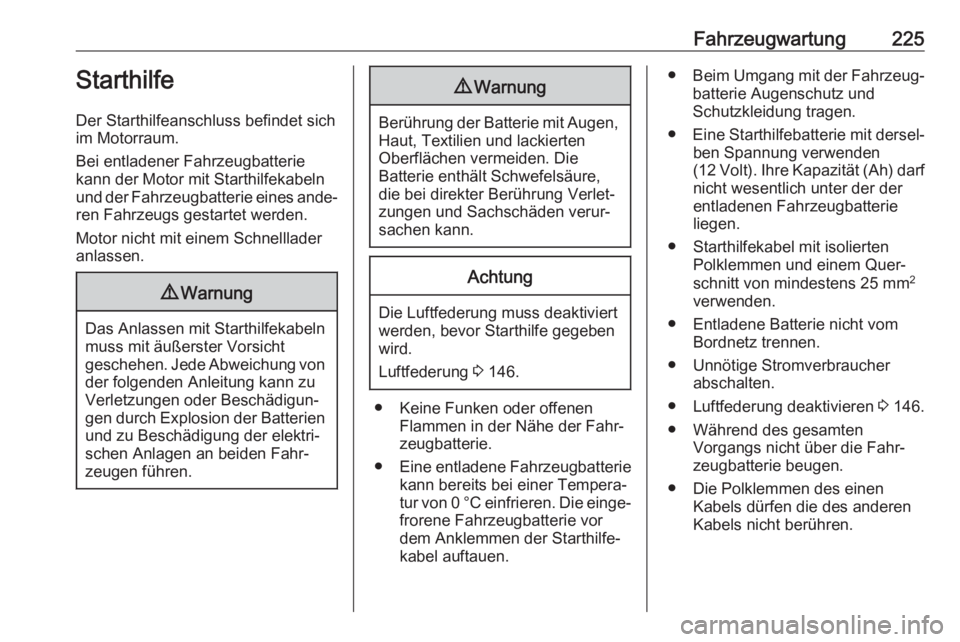

Fahrzeugwartung225Starthilfe
Der Starthilfeanschluss befindet sich im Motorraum.
Bei entladener Fahrzeugbatterie kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines ande‐ ren Fahrzeugs gestartet werden.
Motor nicht mit einem Schnellladeranlassen.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht
geschehen. Jede Abweichung von der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die
Batterie enthält Schwefelsäure,
die bei direkter Berührung Verlet‐
zungen und Sachschäden verur‐
sachen kann.
Achtung
Die Luftfederung muss deaktiviert
werden, bevor Starthilfe gegeben
wird.
Luftfederung 3 146.
● Keine Funken oder offenen
Flammen in der Nähe der Fahr‐zeugbatterie.
● Eine entladene Fahrzeugbatterie
kann bereits bei einer Tempera‐ tur von 0 °C einfrieren. Die einge‐
frorene Fahrzeugbatterie vor
dem Anklemmen der Starthilfe‐
kabel auftauen.
● Beim Umgang mit der Fahrzeug‐
batterie Augenschutz und
Schutzkleidung tragen.
● Eine Starthilfebatterie mit dersel‐
ben Spannung verwenden
(12 Volt). Ihre Kapazität (Ah) darf
nicht wesentlich unter der der entladenen Fahrzeugbatterie
liegen.
● Starthilfekabel mit isolierten Polklemmen und einem Quer‐
schnitt von mindestens 25 mm 2
verwenden.
● Entladene Batterie nicht vom Bordnetz trennen.
● Unnötige Stromverbraucher abschalten.
● Luftfederung deaktivieren 3 146.
● Während des gesamten Vorgangs nicht über die Fahr‐
zeugbatterie beugen.
● Die Polklemmen des einen Kabels dürfen die des anderen
Kabels nicht berühren.

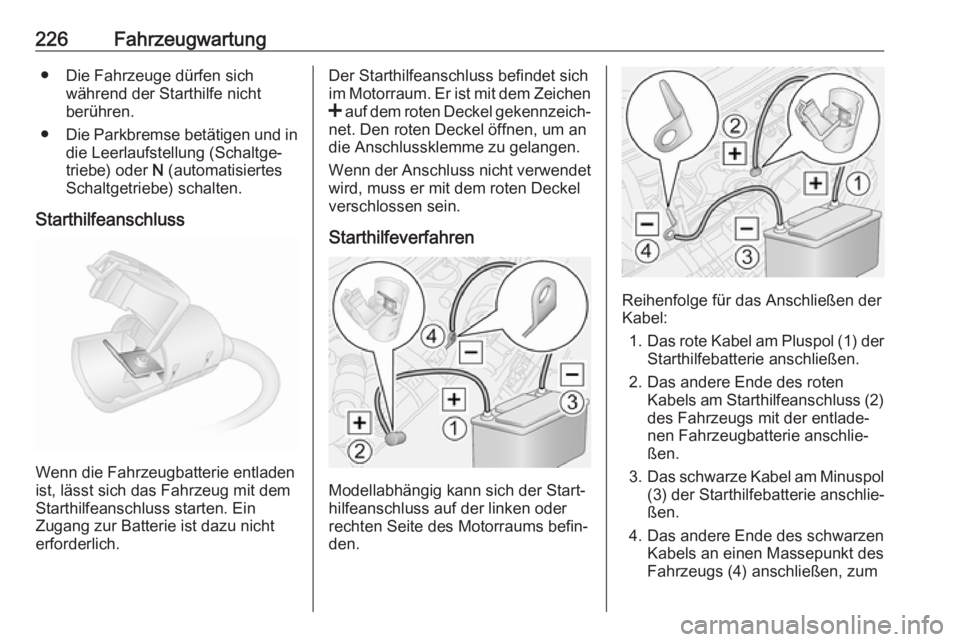

226Fahrzeugwartung● Die Fahrzeuge dürfen sichwährend der Starthilfe nicht
berühren.
● Die Parkbremse betätigen und in
die Leerlaufstellung (Schaltge‐
triebe) oder N (automatisiertes
Schaltgetriebe) schalten.
Starthilfeanschluss
Wenn die Fahrzeugbatterie entladen
ist, lässt sich das Fahrzeug mit dem
Starthilfeanschluss starten. Ein
Zugang zur Batterie ist dazu nicht
erforderlich.
Der Starthilfeanschluss befindet sich
im Motorraum. Er ist mit dem Zeichen
< auf dem roten Deckel gekennzeich‐
net. Den roten Deckel öffnen, um an
die Anschlussklemme zu gelangen.
Wenn der Anschluss nicht verwendet wird, muss er mit dem roten Deckel
verschlossen sein.
Starthilfeverfahren
Modellabhängig kann sich der Start‐
hilfeanschluss auf der linken oder
rechten Seite des Motorraums befin‐
den.
Reihenfolge für das Anschließen der
Kabel:
1. Das rote Kabel am Pluspol (1) der
Starthilfebatterie anschließen.
2. Das andere Ende des roten Kabels am Starthilfeanschluss (2)des Fahrzeugs mit der entlade‐
nen Fahrzeugbatterie anschlie‐
ßen.
3. Das schwarze Kabel am Minuspol
(3) der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt des
Fahrzeugs (4) anschließen, zum

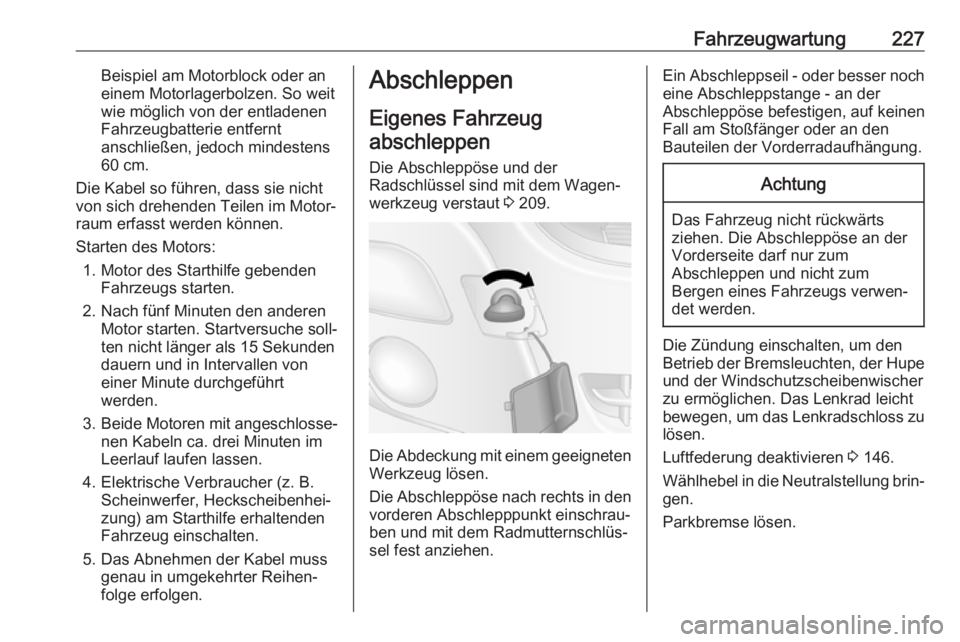

Fahrzeugwartung227Beispiel am Motorblock oder an
einem Motorlagerbolzen. So weit
wie möglich von der entladenen
Fahrzeugbatterie entfernt anschließen, jedoch mindestens
60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.
2. Nach fünf Minuten den anderen Motor starten. Startversuche soll‐
ten nicht länger als 15 Sekunden
dauern und in Intervallen von
einer Minute durchgeführt
werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. drei Minuten im
Leerlauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐zung) am Starthilfe erhaltenden
Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.Abschleppen
Eigenes Fahrzeug abschleppen
Die Abschleppöse und der
Radschlüssel sind mit dem Wagen‐
werkzeug verstaut 3 209.
Die Abdeckung mit einem geeigneten
Werkzeug lösen.
Die Abschleppöse nach rechts in den
vorderen Abschlepppunkt einschrau‐
ben und mit dem Radmutternschlüs‐
sel fest anziehen.
Ein Abschleppseil - oder besser noch
eine Abschleppstange - an der
Abschleppöse befestigen, auf keinen
Fall am Stoßfänger oder an den
Bauteilen der Vorderradaufhängung.Achtung
Das Fahrzeug nicht rückwärts
ziehen. Die Abschleppöse an der
Vorderseite darf nur zum
Abschleppen und nicht zum
Bergen eines Fahrzeugs verwen‐
det werden.
Die Zündung einschalten, um den
Betrieb der Bremsleuchten, der Hupe und der Windschutzscheibenwischer
zu ermöglichen. Das Lenkrad leicht
bewegen, um das Lenkradschloss zu
lösen.
Luftfederung deaktivieren 3 146.
Wählhebel in die Neutralstellung brin‐
gen.
Parkbremse lösen.

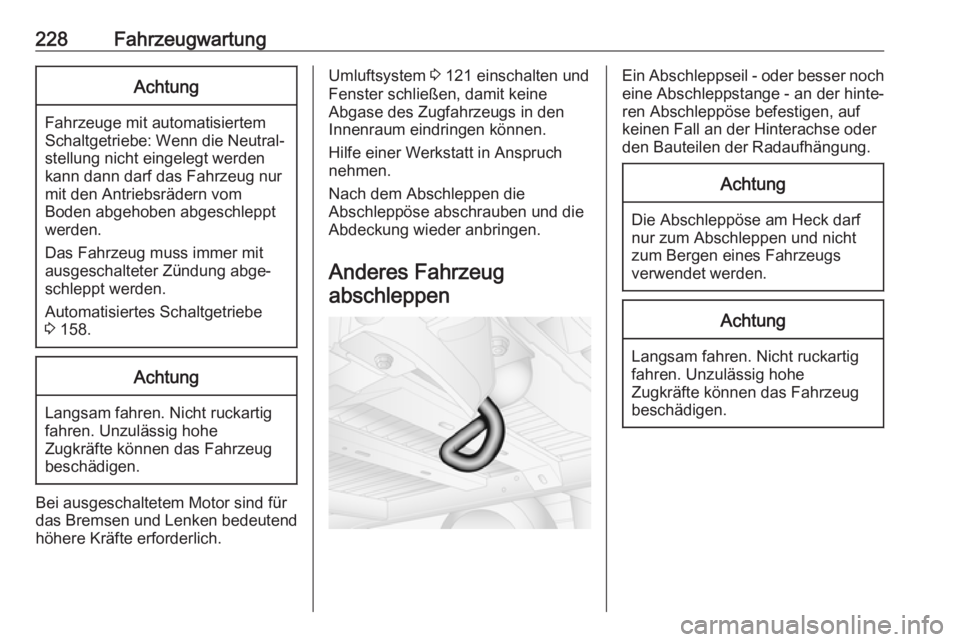

228FahrzeugwartungAchtung
Fahrzeuge mit automatisiertem
Schaltgetriebe: Wenn die Neutral‐ stellung nicht eingelegt werden
kann dann darf das Fahrzeug nur
mit den Antriebsrädern vom
Boden abgehoben abgeschleppt
werden.
Das Fahrzeug muss immer mit
ausgeschalteter Zündung abge‐
schleppt werden.
Automatisiertes Schaltgetriebe
3 158.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.
Bei ausgeschaltetem Motor sind für
das Bremsen und Lenken bedeutend
höhere Kräfte erforderlich.
Umluftsystem 3 121 einschalten und
Fenster schließen, damit keine Abgase des Zugfahrzeugs in den
Innenraum eindringen können.
Hilfe einer Werkstatt in Anspruch
nehmen.
Nach dem Abschleppen die
Abschleppöse abschrauben und die
Abdeckung wieder anbringen.
Anderes FahrzeugabschleppenEin Abschleppseil - oder besser noch
eine Abschleppstange - an der hinte‐
ren Abschleppöse befestigen, auf
keinen Fall an der Hinterachse oder
den Bauteilen der Radaufhängung.Achtung
Die Abschleppöse am Heck darf
nur zum Abschleppen und nicht
zum Bergen eines Fahrzeugs
verwendet werden.
Achtung
Langsam fahren. Nicht ruckartig
fahren. Unzulässig hohe
Zugkräfte können das Fahrzeug beschädigen.

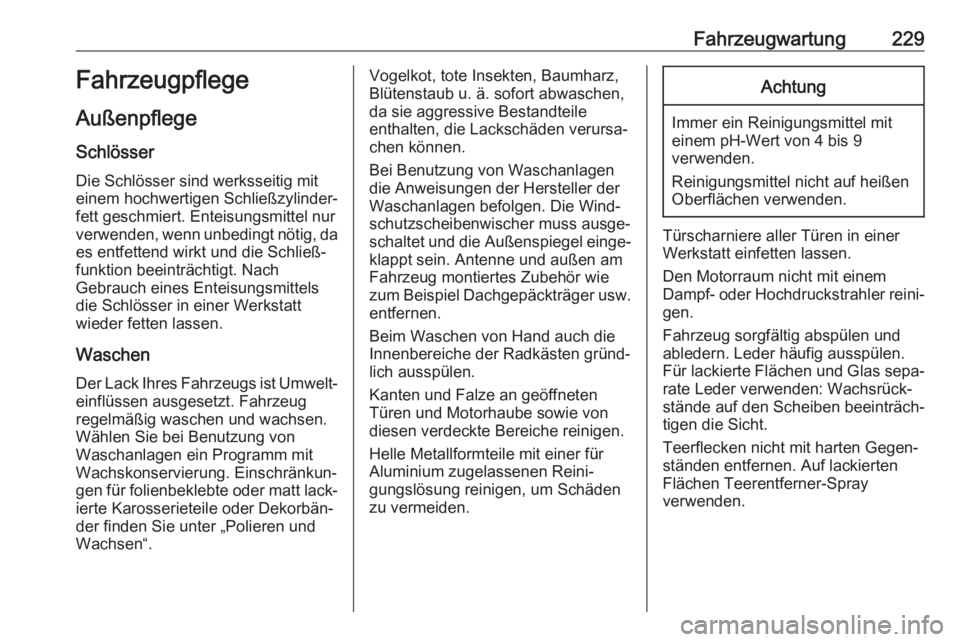

Fahrzeugwartung229FahrzeugpflegeAußenpflege
Schlösser Die Schlösser sind werksseitig mit
einem hochwertigen Schließzylinder‐
fett geschmiert. Enteisungsmittel nur verwenden, wenn unbedingt nötig, da
es entfettend wirkt und die Schließ‐
funktion beeinträchtigt. Nach
Gebrauch eines Enteisungsmittels
die Schlösser in einer Werkstatt
wieder fetten lassen.
Waschen Der Lack Ihres Fahrzeugs ist Umwelt‐ einflüssen ausgesetzt. Fahrzeug
regelmäßig waschen und wachsen.
Wählen Sie bei Benutzung von
Waschanlagen ein Programm mit
Wachskonservierung. Einschränkun‐
gen für folienbeklebte oder matt lack‐
ierte Karosserieteile oder Dekorbän‐
der finden Sie unter „Polieren und
Wachsen“.Vogelkot, tote Insekten, Baumharz,
Blütenstaub u. ä. sofort abwaschen,
da sie aggressive Bestandteile
enthalten, die Lackschäden verursa‐
chen können.
Bei Benutzung von Waschanlagen
die Anweisungen der Hersteller der
Waschanlagen befolgen. Die Wind‐ schutzscheibenwischer muss ausge‐
schaltet und die Außenspiegel einge‐ klappt sein. Antenne und außen am
Fahrzeug montiertes Zubehör wie
zum Beispiel Dachgepäckträger usw.
entfernen.
Beim Waschen von Hand auch die
Innenbereiche der Radkästen gründ‐
lich ausspülen.
Kanten und Falze an geöffneten
Türen und Motorhaube sowie von
diesen verdeckte Bereiche reinigen.
Helle Metallformteile mit einer für
Aluminium zugelassenen Reini‐
gungslösung reinigen, um Schäden
zu vermeiden.Achtung
Immer ein Reinigungsmittel mit
einem pH-Wert von 4 bis 9
verwenden.
Reinigungsmittel nicht auf heißen
Oberflächen verwenden.
Türscharniere aller Türen in einer
Werkstatt einfetten lassen.
Den Motorraum nicht mit einem
Dampf- oder Hochdruckstrahler reini‐
gen.
Fahrzeug sorgfältig abspülen und
abledern. Leder häufig ausspülen.
Für lackierte Flächen und Glas sepa‐ rate Leder verwenden: Wachsrück‐
stände auf den Scheiben beeinträch‐
tigen die Sicht.
Teerflecken nicht mit harten Gegen‐
ständen entfernen. Auf lackierten
Flächen Teerentferner-Spray
verwenden.

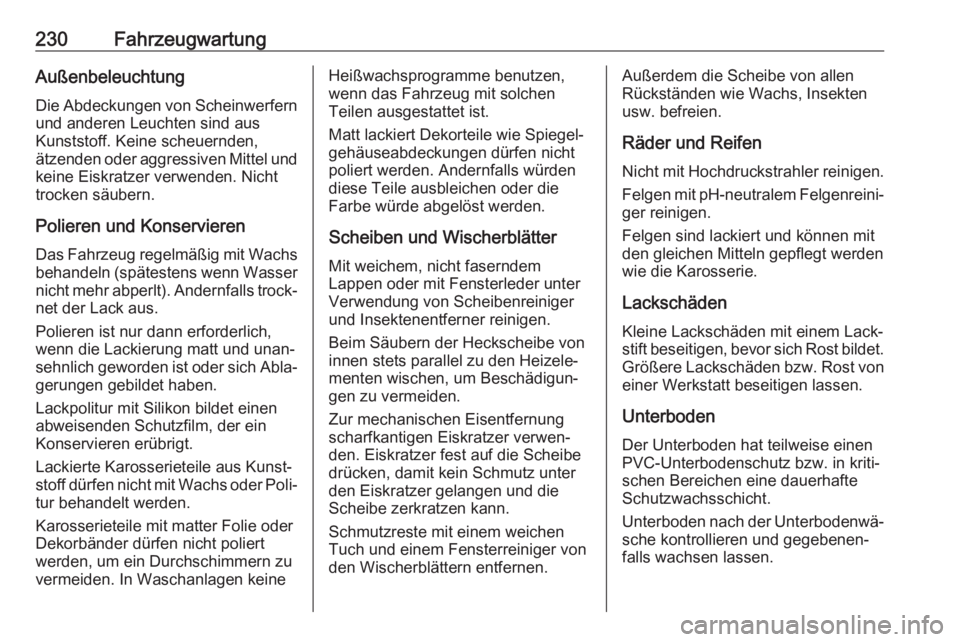

230FahrzeugwartungAußenbeleuchtung
Die Abdeckungen von Scheinwerfern und anderen Leuchten sind aus
Kunststoff. Keine scheuernden,
ätzenden oder aggressiven Mittel und
keine Eiskratzer verwenden. Nicht trocken säubern.
Polieren und Konservieren Das Fahrzeug regelmäßig mit Wachs
behandeln (spätestens wenn Wasser
nicht mehr abperlt). Andernfalls trock‐ net der Lack aus.
Polieren ist nur dann erforderlich,
wenn die Lackierung matt und unan‐
sehnlich geworden ist oder sich Abla‐
gerungen gebildet haben.
Lackpolitur mit Silikon bildet einen
abweisenden Schutzfilm, der ein
Konservieren erübrigt.
Lackierte Karosserieteile aus Kunst‐
stoff dürfen nicht mit Wachs oder Poli‐ tur behandelt werden.
Karosserieteile mit matter Folie oder
Dekorbänder dürfen nicht poliert
werden, um ein Durchschimmern zu
vermeiden. In Waschanlagen keineHeißwachsprogramme benutzen,
wenn das Fahrzeug mit solchen
Teilen ausgestattet ist.
Matt lackiert Dekorteile wie Spiegel‐
gehäuseabdeckungen dürfen nicht poliert werden. Andernfalls würden
diese Teile ausbleichen oder die
Farbe würde abgelöst werden.
Scheiben und Wischerblätter
Mit weichem, nicht faserndem
Lappen oder mit Fensterleder unter
Verwendung von Scheibenreiniger
und Insektenentferner reinigen.
Beim Säubern der Heckscheibe von
innen stets parallel zu den Heizele‐
menten wischen, um Beschädigun‐
gen zu vermeiden.
Zur mechanischen Eisentfernung
scharfkantigen Eiskratzer verwen‐
den. Eiskratzer fest auf die Scheibe drücken, damit kein Schmutz unter
den Eiskratzer gelangen und die
Scheibe zerkratzen kann.
Schmutzreste mit einem weichen
Tuch und einem Fensterreiniger von
den Wischerblättern entfernen.Außerdem die Scheibe von allen
Rückständen wie Wachs, Insekten
usw. befreien.
Räder und Reifen
Nicht mit Hochdruckstrahler reinigen.
Felgen mit pH-neutralem Felgenreini‐ ger reinigen.
Felgen sind lackiert und können mit
den gleichen Mitteln gepflegt werden
wie die Karosserie.
Lackschäden Kleine Lackschäden mit einem Lack‐
stift beseitigen, bevor sich Rost bildet.
Größere Lackschäden bzw. Rost von
einer Werkstatt beseitigen lassen.
Unterboden
Der Unterboden hat teilweise einen
PVC-Unterbodenschutz bzw. in kriti‐
schen Bereichen eine dauerhafte
Schutzwachsschicht.
Unterboden nach der Unterbodenwä‐ sche kontrollieren und gegebenen‐
falls wachsen lassen.
