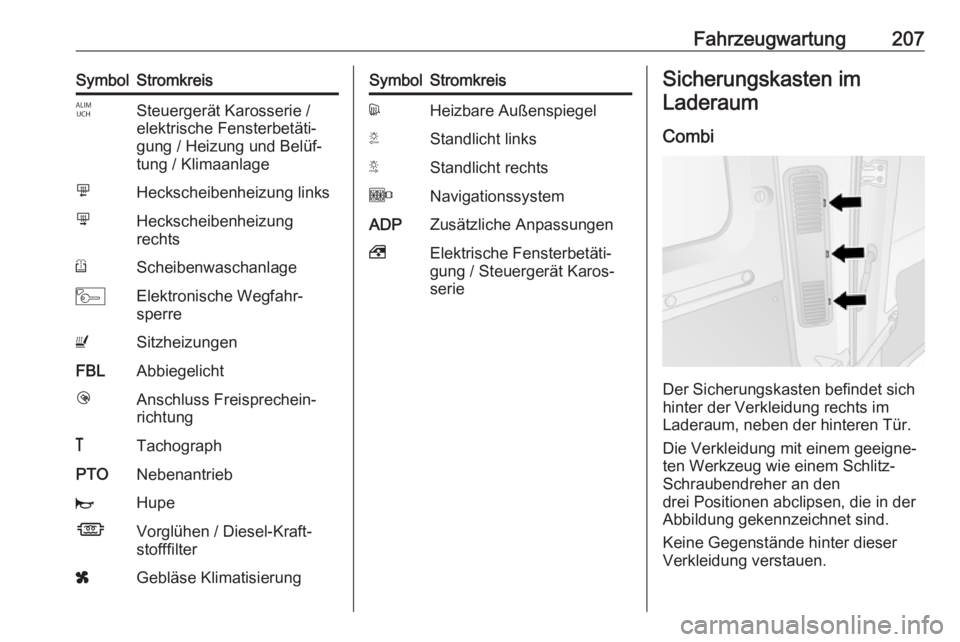

Fahrzeugwartung207SymbolStromkreisISteuergerät Karosserie /
elektrische Fensterbetäti‐
gung / Heizung und Belüf‐
tung / KlimaanlagemHeckscheibenheizung linksnHeckscheibenheizung
rechtsRScheibenwaschanlageMElektronische Wegfahr‐
sperreUSitzheizungenFBLAbbiegelichtlAnschluss Freisprechein‐
richtung&TachographPTONebenantriebjHupeÍVorglühen / Diesel-Kraft‐
stofffilterxGebläse KlimatisierungSymbolStromkreisdHeizbare AußenspiegelTStandlicht linksSStandlicht rechtsONavigationssystemADPZusätzliche Anpassungen,Elektrische Fensterbetäti‐
gung / Steuergerät Karos‐
serieSicherungskasten im
Laderaum
Combi
Der Sicherungskasten befindet sich
hinter der Verkleidung rechts im
Laderaum, neben der hinteren Tür.
Die Verkleidung mit einem geeigne‐
ten Werkzeug wie einem Schlitz-
Schraubendreher an den
drei Positionen abclipsen, die in der Abbildung gekennzeichnet sind.
Keine Gegenstände hinter dieser
Verkleidung verstauen.

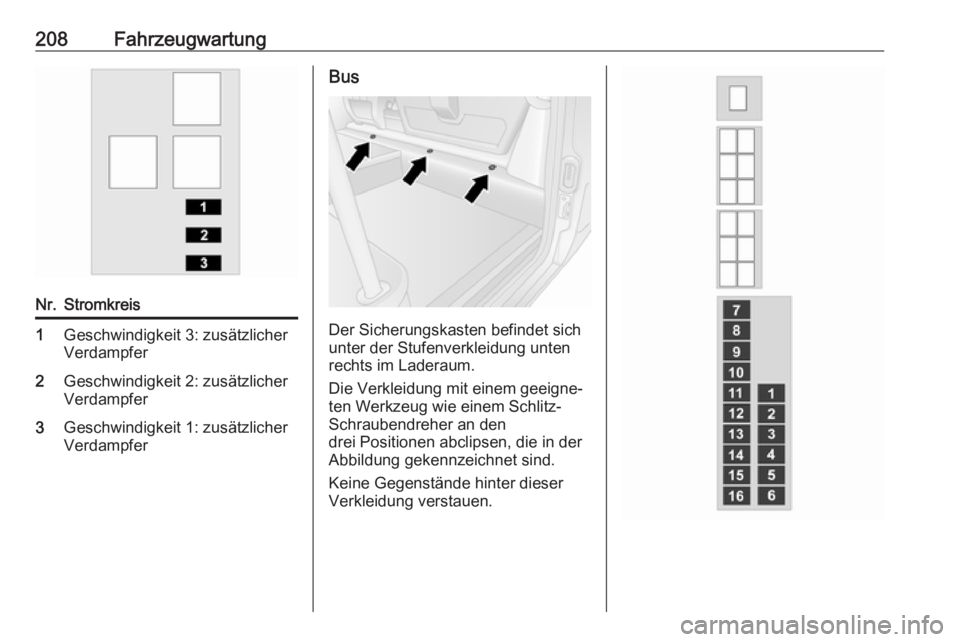

208FahrzeugwartungNr.Stromkreis1Geschwindigkeit 3: zusätzlicher
Verdampfer2Geschwindigkeit 2: zusätzlicher
Verdampfer3Geschwindigkeit 1: zusätzlicher
VerdampferBus
Der Sicherungskasten befindet sich
unter der Stufenverkleidung unten rechts im Laderaum.
Die Verkleidung mit einem geeigne‐
ten Werkzeug wie einem Schlitz-
Schraubendreher an den
drei Positionen abclipsen, die in der Abbildung gekennzeichnet sind.
Keine Gegenstände hinter dieser
Verkleidung verstauen.

Fahrzeugwartung209Nr.Stromkreis1Stopp-Start2Elektromagnet der elektrischen
Schiebetür3Summer der elektrischen Schie‐
betür4Geschwindigkeit 2: Verdampfer‐
lüfter rechts5Geschwindigkeit 2: Verdampfer‐ lüfter links6Geschwindigkeit 1: Verdampfer‐
lüfter links7Heizung links8Geschwindigkeit 3: Verdampfer‐ lüfter links9Kondensatorlüfter10Heizung rechts11Geschwindigkeit 3: Verdampfer‐
lüfter rechts12Elektrische Schiebetür13GangbeleuchtungNr.Stromkreis14Trittbrett15Warnsummer Kindersicherung16Geschwindigkeit 1: Verdampfer‐
lüfter rechts
Einige Stromkreise können durch
mehrere Sicherungen abgesichert
sein.
Wagenwerkzeug
Fahrzeuge mit Reserverad
Wagenheber, Radmutternschlüssel,
Adapter (für Ausbau Reserverad),
Radabdeckungshaken und
Abschleppöse sind als Einheit unter
dem Vordersitz verstaut.
Hinweis
Je nach Fahrzeug können mehrere
Adapter für den Ausbau des Reser‐
verads vorhanden sein.

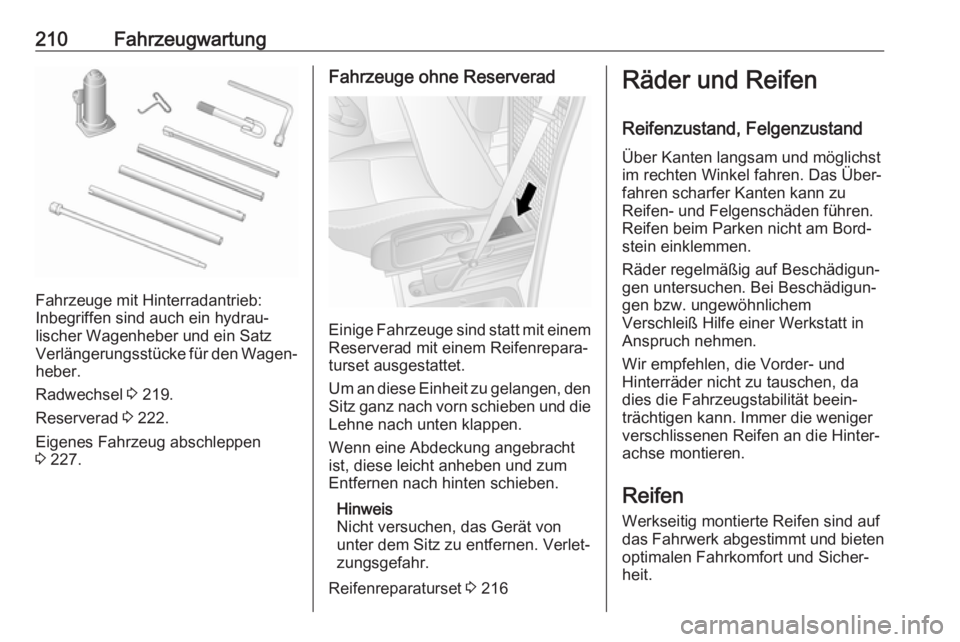

210Fahrzeugwartung
Fahrzeuge mit Hinterradantrieb:
Inbegriffen sind auch ein hydrau‐
lischer Wagenheber und ein Satz Verlängerungsstücke für den Wagen‐
heber.
Radwechsel 3 219.
Reserverad 3 222.
Eigenes Fahrzeug abschleppen
3 227.
Fahrzeuge ohne Reserverad
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Um an diese Einheit zu gelangen, den
Sitz ganz nach vorn schieben und die
Lehne nach unten klappen.
Wenn eine Abdeckung angebracht
ist, diese leicht anheben und zum
Entfernen nach hinten schieben.
Hinweis
Nicht versuchen, das Gerät von
unter dem Sitz zu entfernen. Verlet‐
zungsgefahr.
Reifenreparaturset 3 216
Räder und Reifen
Reifenzustand, Felgenzustand Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu
Reifen- und Felgenschäden führen.
Reifen beim Parken nicht am Bord‐
stein einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem
Verschleiß Hilfe einer Werkstatt in
Anspruch nehmen.
Wir empfehlen, die Vorder- und
Hinterräder nicht zu tauschen, da
dies die Fahrzeugstabilität beein‐ trächtigen kann. Immer die weniger
verschlissenen Reifen an die Hinter‐
achse montieren.
Reifen Werkseitig montierte Reifen sind auf
das Fahrwerk abgestimmt und bieten optimalen Fahrkomfort und Sicher‐
heit.

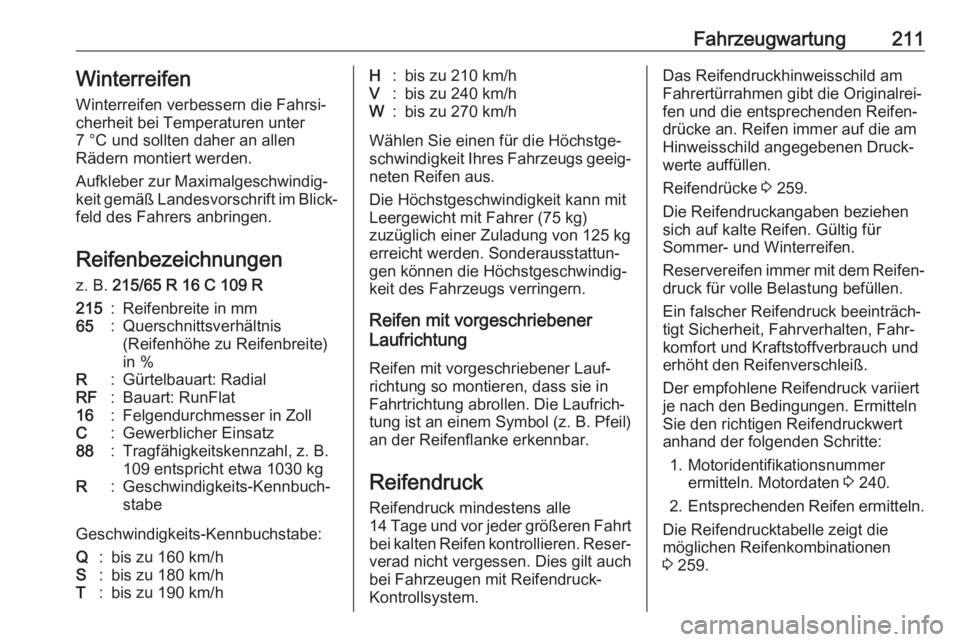

Fahrzeugwartung211Winterreifen
Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen
Rädern montiert werden.
Aufkleber zur Maximalgeschwindig‐
keit gemäß Landesvorschrift im Blick‐ feld des Fahrers anbringen.
Reifenbezeichnungen
z. B. 215/65 R 16 C 109 R215:Reifenbreite in mm65:Querschnittsverhältnis
(Reifenhöhe zu Reifenbreite)
in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in ZollC:Gewerblicher Einsatz88:Tragfähigkeitskennzahl, z. B.
109 entspricht etwa 1030 kgR:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis zu 160 km/hS:bis zu 180 km/hT:bis zu 190 km/hH:bis zu 210 km/hV:bis zu 240 km/hW:bis zu 270 km/h
Wählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zuzüglich einer Zuladung von 125 kg
erreicht werden. Sonderausstattun‐
gen können die Höchstgeschwindig‐
keit des Fahrzeugs verringern.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐ tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt
bei kalten Reifen kontrollieren. Reser‐ verad nicht vergessen. Dies gilt auch
bei Fahrzeugen mit Reifendruck-
Kontrollsystem.
Das Reifendruckhinweisschild am
Fahrertürrahmen gibt die Originalrei‐
fen und die entsprechenden Reifen‐
drücke an. Reifen immer auf die am
Hinweisschild angegebenen Druck‐
werte auffüllen.
Reifendrücke 3 259.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für
Sommer- und Winterreifen.
Reservereifen immer mit dem Reifen‐ druck für volle Belastung befüllen.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.
Der empfohlene Reifendruck variiert
je nach den Bedingungen. Ermitteln
Sie den richtigen Reifendruckwert
anhand der folgenden Schritte:
1. Motoridentifikationsnummer ermitteln. Motordaten 3 240.
2. Entsprechenden Reifen ermitteln.
Die Reifendrucktabelle zeigt die
möglichen Reifenkombinationen 3 259.

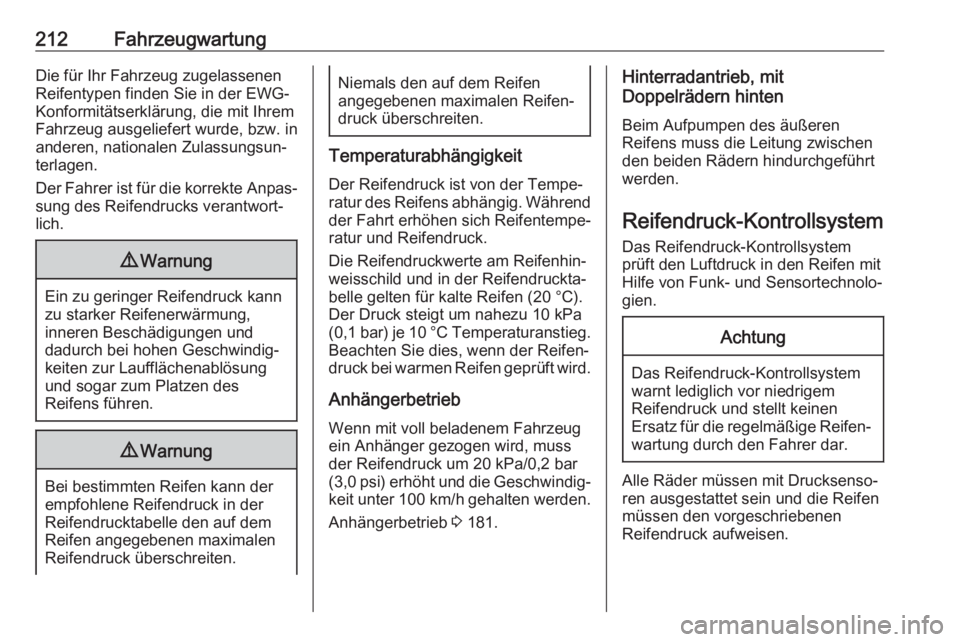

212FahrzeugwartungDie für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung,
inneren Beschädigungen und
dadurch bei hohen Geschwindig‐
keiten zur Laufflächenablösung
und sogar zum Platzen des
Reifens führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten.
Niemals den auf dem Reifen
angegebenen maximalen Reifen‐
druck überschreiten.
Temperaturabhängigkeit
Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck.
Die Reifendruckwerte am Reifenhin‐
weisschild und in der Reifendruckta‐
belle gelten für kalte Reifen (20 °C).
Der Druck steigt um nahezu 10 kPa
(0,1 bar) je 10 °C Temperaturanstieg.
Beachten Sie dies, wenn der Reifen‐
druck bei warmen Reifen geprüft wird.
Anhängerbetrieb Wenn mit voll beladenem Fahrzeug
ein Anhänger gezogen wird, muss
der Reifendruck um 20 kPa/0,2 bar
(3,0 psi) erhöht und die Geschwindig‐
keit unter 100 km/h gehalten werden.
Anhängerbetrieb 3 181.
Hinterradantrieb, mit
Doppelrädern hinten
Beim Aufpumpen des äußeren
Reifens muss die Leitung zwischen
den beiden Rädern hindurchgeführt
werden.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
prüft den Luftdruck in den Reifen mit
Hilfe von Funk- und Sensortechnolo‐
gien.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem
Reifendruck und stellt keinen
Ersatz für die regelmäßige Reifen‐ wartung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen
Reifendruck aufweisen.

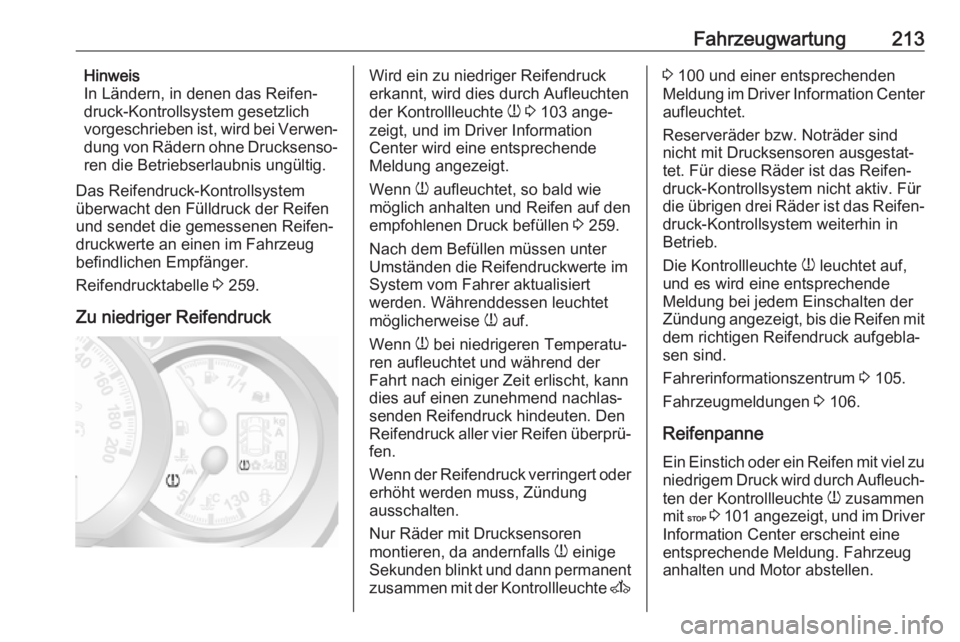

Fahrzeugwartung213Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐
ren die Betriebserlaubnis ungültig.
Das Reifendruck-Kontrollsystem überwacht den Fülldruck der Reifen
und sendet die gemessenen Reifen‐
druckwerte an einen im Fahrzeug
befindlichen Empfänger.
Reifendrucktabelle 3 259.
Zu niedriger ReifendruckWird ein zu niedriger Reifendruck
erkannt, wird dies durch Aufleuchten
der Kontrollleuchte w 3 103 ange‐
zeigt, und im Driver Information
Center wird eine entsprechende
Meldung angezeigt.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 259.
Nach dem Befüllen müssen unter
Umständen die Reifendruckwerte im
System vom Fahrer aktualisiert
werden. Währenddessen leuchtet
möglicherweise w auf.
Wenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, kann
dies auf einen zunehmend nachlas‐
senden Reifendruck hindeuten. Den
Reifendruck aller vier Reifen überprü‐ fen.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung
ausschalten.
Nur Räder mit Drucksensoren
montieren, da andernfalls w einige
Sekunden blinkt und dann permanent
zusammen mit der Kontrollleuchte A3 100 und einer entsprechenden
Meldung im Driver Information Center aufleuchtet.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Räder ist das Reifen‐
druck-Kontrollsystem nicht aktiv. Für
die übrigen drei Räder ist das Reifen‐
druck-Kontrollsystem weiterhin in
Betrieb.
Die Kontrollleuchte w leuchtet auf,
und es wird eine entsprechende
Meldung bei jedem Einschalten der
Zündung angezeigt, bis die Reifen mit dem richtigen Reifendruck aufgebla‐
sen sind.
Fahrerinformationszentrum 3 105.
Fahrzeugmeldungen 3 106.
Reifenpanne
Ein Einstich oder ein Reifen mit viel zu niedrigem Druck wird durch Aufleuch‐
ten der Kontrollleuchte w zusammen
mit C 3 101 angezeigt, und im Driver
Information Center erscheint eine
entsprechende Meldung. Fahrzeug
anhalten und Motor abstellen.

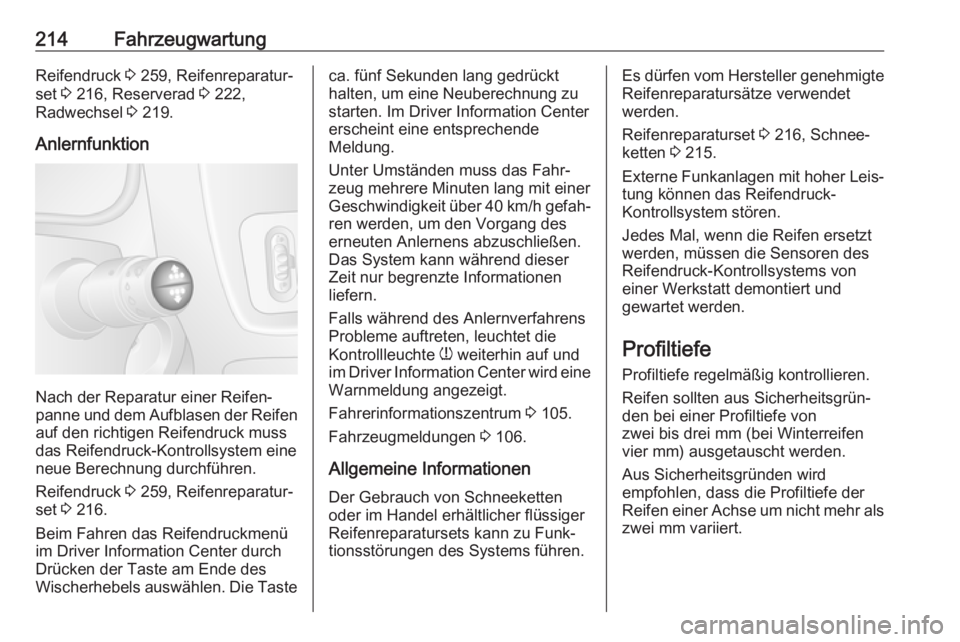

214FahrzeugwartungReifendruck 3 259, Reifenreparatur‐
set 3 216, Reserverad 3 222,
Radwechsel 3 219.
Anlernfunktion
Nach der Reparatur einer Reifen‐
panne und dem Aufblasen der Reifen
auf den richtigen Reifendruck muss das Reifendruck-Kontrollsystem eine
neue Berechnung durchführen.
Reifendruck 3 259, Reifenreparatur‐
set 3 216.
Beim Fahren das Reifendruckmenü
im Driver Information Center durch Drücken der Taste am Ende des
Wischerhebels auswählen. Die Taste
ca. fünf Sekunden lang gedrückt
halten, um eine Neuberechnung zu starten. Im Driver Information Center
erscheint eine entsprechende
Meldung.
Unter Umständen muss das Fahr‐
zeug mehrere Minuten lang mit einer
Geschwindigkeit über 40 km/h gefah‐ ren werden, um den Vorgang des
erneuten Anlernens abzuschließen.
Das System kann während dieser
Zeit nur begrenzte Informationen liefern.
Falls während des Anlernverfahrens
Probleme auftreten, leuchtet die
Kontrollleuchte w weiterhin auf und
im Driver Information Center wird eine Warnmeldung angezeigt.
Fahrerinformationszentrum 3 105.
Fahrzeugmeldungen 3 106.
Allgemeine Informationen
Der Gebrauch von Schneeketten
oder im Handel erhältlicher flüssiger
Reifenreparatursets kann zu Funk‐
tionsstörungen des Systems führen.Es dürfen vom Hersteller genehmigte Reifenreparatursätze verwendet
werden.
Reifenreparaturset 3 216, Schnee‐
ketten 3 215.
Externe Funkanlagen mit hoher Leis‐
tung können das Reifendruck-
Kontrollsystem stören.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems von
einer Werkstatt demontiert und
gewartet werden.
Profiltiefe Profiltiefe regelmäßig kontrollieren.
Reifen sollten aus Sicherheitsgrün‐
den bei einer Profiltiefe von
zwei bis drei mm (bei Winterreifen
vier mm) ausgetauscht werden.
Aus Sicherheitsgründen wird
empfohlen, dass die Profiltiefe der
Reifen einer Achse um nicht mehr als zwei mm variiert.
