tSignalno svjetlo / Prikaz stanja
upravljanja za i-ELOOP
Vo z aþ se obavještava o stanju generiranja
energije iz sustava i-ELOOP i stanju
vozila putem signalnog svjetla i prikaza
stanja upravljanja za i-ELOOP (zeleno).
Signalno svjetlo za i-ELOOP (zeleno)
(vozilo s ploþom s instrumentima vrste
B)

Svjetlo se ukljuþuje za vrijeme generiranja
energije.
Prikaz stanja upravljanja (vozila sa
zvukom vrste B)
Stanje generiranja energije za i-ELOOP
prikazuje se na središnjem zaslonu.
Pogledajte Prikaz stanja upravljanja na
stranici 4-86.
Tijekom vožnje
i-ELOOP
4-83

Nadzor potrošnje goriva*
Za vozila opremljena audioureÿajem vrste B Stanje upravljanja, Potrošnja goriva i
Uþinkovitost
*1 prebacuju se i prikazuju s pomoüu odgovarajuüih ikona na zaslonu.
Osim toga, nakon završetka putovanja, ukupna energetska uþinkovitost do tog trenutka
prikazuje se na završnom prikazu, kad se on ukljuþi.
1. Odaberite ikonu
na poþetnom zaslonu radi prikaza zaslona Aplikacije.
2. Odaberite „Nadzor potrošnje goriva”.
3. Odaberite ikonu
u donjem lijevom dijelu zaslona kako bi se prikazao izbornik u
donjem dijelu zaslona.
4. Odaberite ikonu u izborniku i izvršite radnju. Svaka ikona radi prema sljedeüem:
Pokazatelj na zaslonu Stanje upravljanja
Zużycie paliwa (Ta jazda)
Historia średniego zużycia paliwa
Monitor zużycia paliwa
l/100 km
Średnia
(Ta podróż)
8.0
l/100 km
0min
Skriva zaslon izbornika.
Prikazuje zaslon aplikacija.
Prebacuje u Nadzor potrošnje goriva redoslijedom
Stanje upravljanja, Potrošnja goriva i Uþinkovitost*1.
Resetira podatke o potrošnji goriva.
Prikazuje sljedeüi zaslon za postavljanje.
•Ukljuþivanje/iskljuþivanje završnog prikaza•(Bez zaslona za prikaz više podataka)
Ukljuþivanje/iskljuþivanje za funkciju koja sinkroni-
zira (povezuje) ponovno postavljanje podataka o po-
trošnji goriva s mjeraþem prijeÿenog puta (TRIP A)
*1 S funkcijom i-stop.
NAPOMENA
Zaslon nadzora potrošnje goriva üe se - nakon postavljanja paljenja iz UKLJUýENOG u
ISKLJUýENI položaj - vratiti na izvorni zaslon nadzora potrošnje goriva prilikom sljedeüeg
postavljanja paljenja u UKLJUýENO stanje.
Tijekom vožnje
Nadzor potrošnje goriva
4-84*Neki modeli.

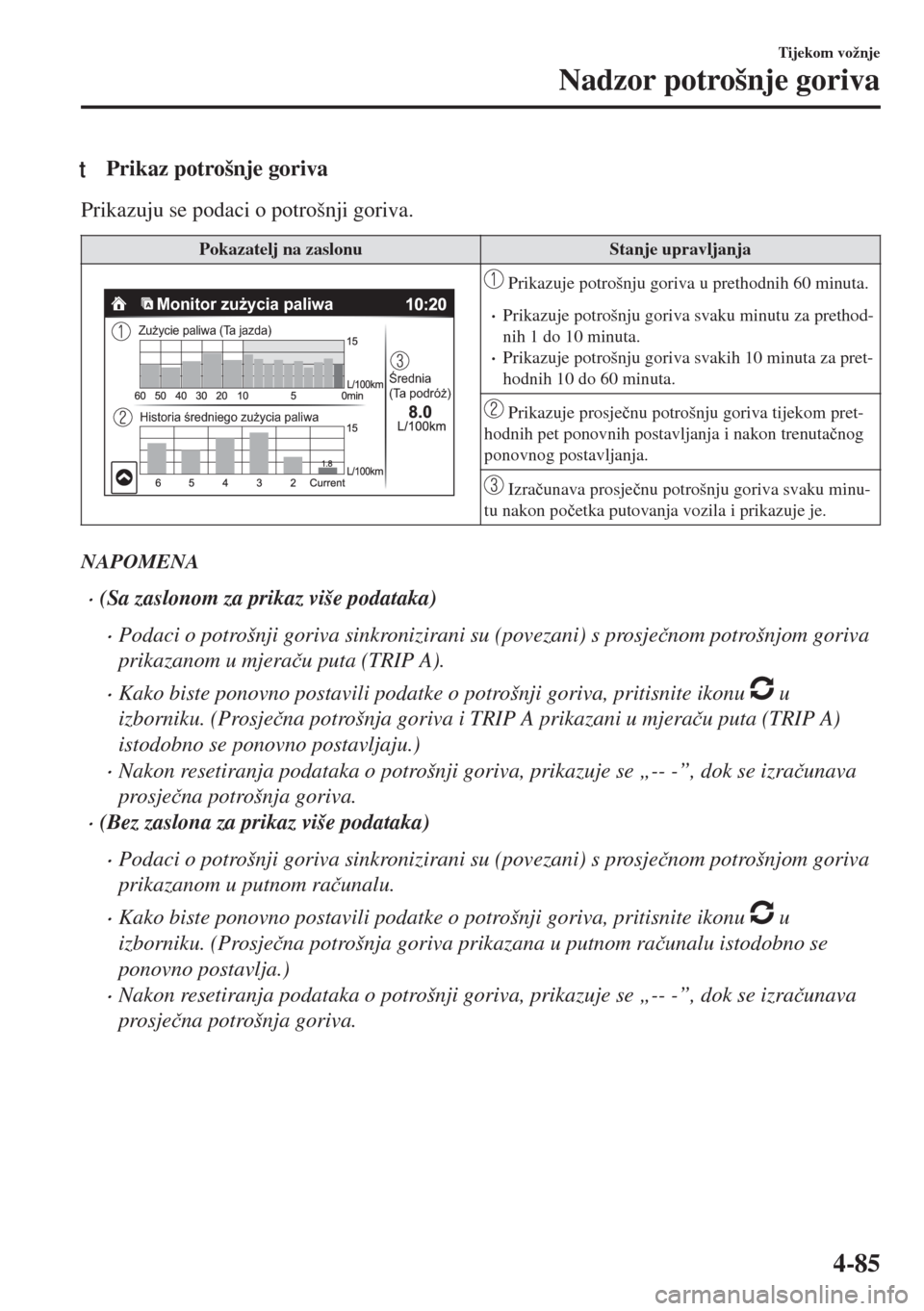

tPrikaz potrošnje goriva
Prikazuju se podaci o potrošnji goriva.
Pokazatelj na zaslonu Stanje upravljanja
Zużycie paliwa (Ta jazda)
Historia średniego zużycia paliwa
Monitor zużycia paliwa
Średnia
(Ta podróż)
Prikazuje potrošnju goriva u prethodnih 60 minuta.
•Prikazuje potrošnju goriva svaku minutu za prethod-
nih 1 do 10 minuta.
•Prikazuje potrošnju goriva svakih 10 minuta za pret-
hodnih 10 do 60 minuta.
Prikazuje prosjeþnu potrošnju goriva tijekom pret-
hodnih pet ponovnih postavljanja i nakon trenutaþnog
ponovnog postavljanja.
Izraþunava prosjeþnu potrošnju goriva svaku minu-
tu nakon poþetka putovanja vozila i prikazuje je.
NAPOMENA
•(Sa zaslonom za prikaz više podataka)
•Podaci o potrošnji goriva sinkronizirani su (povezani) s prosjeþnom potrošnjom goriva
prikazanom u mjeraþu puta (TRIP A).
•Kako biste ponovno postavili podatke o potrošnji goriva, pritisnite ikonu u
izborniku. (Prosjeþna potrošnja goriva i TRIP A prikazani u mjeraþu puta (TRIP A)
istodobno se ponovno postavljaju.)
•Nakon resetiranja podataka o potrošnji goriva, prikazuje se „-- -”, dok se izraþunava
prosjeþna potrošnja goriva.
•(Bez zaslona za prikaz više podataka)
•Podaci o potrošnji goriva sinkronizirani su (povezani) s prosjeþnom potrošnjom goriva
prikazanom u putnom raþunalu.
•Kako biste ponovno postavili podatke o potrošnji goriva, pritisnite ikonu u
izborniku. (Prosjeþna potrošnja goriva prikazana u putnom raþunalu istodobno se
ponovno postavlja.)
•Nakon resetiranja podataka o potrošnji goriva, prikazuje se „-- -”, dok se izraþunava
prosjeþna potrošnja goriva.
Tijekom vožnje
Nadzor potrošnje goriva
4-85

tPrikaz stanja upravljanja (s funkcijom i-stop)
Prikazuju se stanje rada funkcije i-stop i stanje generiranja energije u sustavu i-ELOOP.
Pokazatelj na zaslonu Stanje upravljanja
Nadzor potrošnje goriva
Prosjek (od Prosjek (od trenutka vratrenutka vraćanja anja na pona početnu etnu vrijednost)vrijednost)
Prosjek (od
trenutka vraćanja
na početnu
vrijednost)
8,0 8,0 l / 100 kml / 100 km8,0 l / 100 km
SPREMAN
Prikazuje razinu elektriþne energije koja se generira
pomoüu regenerativnog koþenja.
Prikazuje koliþinu elektriciteta pohranjenog u punji-
vom akumulatoru.
8,0 8,0 l / 100 kml / 100 km
Nadzor potrošnje goriva
SPREMAN
8,0 l / 100 km
Prosjek (od Prosjek (od trenutka vratrenutka vraćanja anja na pona početnu etnu vrijednost)vrijednost)
Prosjek (od
trenutka vraćanja
na početnu
vrijednost)
Prikazuje stanje elektriþne energije koja je pohra-
njena u punjivom akumulatoru i koja opskrbljuje elek-
triþne ureÿaje (na zaslonu se istovremeno osvjetljava
cijelo vozilo).
Prikazuje ukupnu potrošnju goriva.
•(Sa zaslonom za prikaz više podataka)
Sinkronizirano (povezano) s prosjeþnom potrošnjom
goriva prikazanom u mjeraþu puta (TRIP A).
Pogledajte Prosjeþnu potrošnju goriva na stranici
4-35.
•Kako biste ponovno postavili, pritisnite ikonu u
izborniku. (Prosjeþna potrošnja goriva i TRIP A pri-
kazani u mjeraþu puta (TRIP A) istodobno se po-
novno postavljaju.)
•(Bez zaslona za prikaz više podataka)
Sinkronizirano (povezano) s prosjeþnom potrošnjom
goriva prikazanom u putnom raþunalu.
Pogledajte Putno raþunalo i prekidaþ INFO (bez za-
slona za prikaz više podataka) na stranici 4-27.
•Kako biste ponovno postavili, pritisnite ikonu u
izborniku. (Prosjeþna potrošnja goriva prikazana u
putnom raþunalu istodobno se ponovno postavlja.)
Tijekom vožnje
Nadzor potrošnje goriva
4-86

Pokazatelj na zaslonu Stanje upravljanja
8,08,0 l / 100 km l / 100 km
Nadzor potrošnje goriva
NIJE SPREMAN
8,0 l / 100 km
Prosjek (od trenutka Prosjek (od trenutka vravraćanja na poanja na početnu etnu vrijednost)vrijednost)
Prosjek (od trenutka
vraćanja na početnu
vrijednost)
Prikazuje stanje spremnosti s obzirom na dostup-
nost rada funkcije i-stop.
Prikazuje stanje spremnosti funkcije i-stop na strani
vozila (motor, akumulator i A/C) pomoüu ikona u boji.
Plava boja oznaþava da je funkcija i-stop spremna za
rad, a siva boja oznaþava da nije spremna za rad.
Nie można aktywować.
Proszę wyprostować kierownicę.
Monitor zużycia paliwa
Średnia Średnia (Od zreset.)(Od zreset.)
8,0 l8,0 l/100 km/100 km
Średnia
(Od zreset.)
Aktywny Łącznie
8,0 l/100 km
Prikazuje radni status funkcije i-stop dok je vozilo
zaustavljeno.
Oznaþava radnje koje vozaþ mora izvršiti za kori-
štenje funkcije i-stop dok funkcija ne radi.
Prikazuje iznos trenutaþnog radnog vremena funk-
cije i-stop i ukupan iznos radnog vremena.
Tijekom vožnje
Nadzor potrošnje goriva
4-87

tPrikaz uþinkovitosti (s funkcijom i-stop)
Prikazuju se stvarne performanse energetske uþinkovitosti.
Pokazatelj na zaslonu Stanje upravljanja
Nadzor potrošnje goriva
% UKLJUČEN i-stop (u ovoj vožnji)
UKLJUČEN i-stop
Vrijeme izvan rada
Ukupan doseg
Pojačano sustavom i-stop
12 m 12 s
20 m 20 s
2.000,0 km
Crtež lista raste u skladu s emisijom CO2 plina
smanjenog uþincima sustava. Ukupna kumulativna ko-
liþina rasta lista je oznaþena u vidu broja crteža stabala.
Prikazuje ukupnu prijeÿenu udaljenost koja se može
produljiti radom funkcije i-stop.
Prikazuje postotak vremena tijekom kojeg je vozilo
zaustavljeno radom funkcije i-stop od ukupne koliþine
vremena tijekom kojeg je vozilo bilo zaustavljeno.
Prikazuje koliþinu vremena tijekom kojeg je funkci-
ja i-stop radila.
Prikazuje ukupnu koliþinu vremena tijekom kojeg
je vozilo bilo zaustavljeno.
ttPrikaz završnog zaslona
Ako je prikazan završni zaslon na monitoru za potrošnju goriva kada se paljenje iz
UKLJUýENOG pomakne u ISKLJUýENI položaj, prikazat üe se stvarna energetska
uþinkovitost (s funkcijom i-stop) ili podaci o potrošnji goriva (bez funkcije i-stop).
Tijekom vožnje
Nadzor potrošnje goriva
4-88

tPonovno postavljanje podataka o potrošnji goriva i sinkronizacija (povezivanje)
mjeraþa puta (TRIP A) (bez zaslona za prikaz više podataka)
Buduüi da je pokazatelj prosjeþne potrošnje goriva na zaslonu ploþe s instrumentima
povezana s pokazateljem „Prosjeþno (od ponovnog postavljanja)” na središnjem zaslonu,
kada se jedan ponovno postavi, ponovno se postavlja i drugi.
Osim toga, moguüe je prebacivanje izmeÿu ponovnog postavljanja i ne postavljanja
pokazatelja prosjeþne potrošnje goriva na zaslonu ploþe s instrumentima i pokazatelja
„Prosjeþno (od ponovnog postavljanja)” na središnjem zaslonu kad se ponovno postavlja
mjeraþ puta (TRIP A).
Stavka radnje ponovnog postavljanjaSinkronizirane (povezane) i ponovno postavljene informacije
Mjeraþ puta
(TRIP A)Prosjeþna potrošnja
goriva na zaslonu
ploþe s instrumenti-
maPokazatelj „Pro-
sjeþno (od ponov-
nog postavljanja)”
na središnjem zaslo-
nu
Mjeraþ puta (TRIP A) X
X/—
*1X/—*1
Prosjeþna potrošnja goriva na zaslonu ploþe
s instrumentima—X X
Pokazatelj „Prosjeþno (od ponovnog po-
stavljanja)” na središnjem zaslonu—X X
X: Ponovno postavljanje
—: Nije ponovno postavljeno
*1 Ne može se prilagoditi.
Pogledajte Znaþajke personalizacije na stranici 9-10.
Tijekom vožnje
Nadzor potrošnje goriva
4-89

Odabir vožnje*
Odabir vožnje je sustav za promjenu naþina vožnje. Ako ste odabrali sportski naþin rada,
vozilo üe brže reagirati na korištenje gasa. Ovo pruža dodatno brzo ubrzavanje koje može
biti potrebno za sigurnosne manevre kao što su promjena trake, ukljuþivanje na autocestu ili
pretjecanje drugih vozila.
OPREZ
Sportski način rada nemojte koristiti za vrijeme vožnje na skliskoj cesti, odnosno na mokroj ili
snijegom prekrivenoj cesti. Može doći do proklizavanja guma.
NAPOMENA
•Ako ste odabrali sportski naþin rada, više üete voziti pri velikoj brzini motora, pri þemu se
poveüava i potrošnja goriva. Mazda preporuþuje da poništite sportski naþin rada za
vrijeme normalne vožnje.
•Naþin vožnje ne može se ukljuþiti u sljedeüim uvjetima:
•Koristi se ABS/TCS/DSC
•Tempomat radi.
•Upravljaþ se koristi naglo
