2018 MAZDA MODEL MX-5 Upute za uporabu (in Crotian)

Podni podmetaþ
Preporuþujemo upotrebu originalnih
Mazdinih podmetaþa za pod.
UPOZORENJE
Pobrinite se da su podni podmetači
prič vršć eni kukic am a ili držač im a kako se
ne bi uvukli ispod papučica (vozačeva
strana):
Upotreba nepričvršćenog podnog
podmetača opasna je jer će ometati rad
papučice gasa i kočnice (vozačeva strana),
što može dovesti do nezgode.
Koristite se samo podnim podmetačem koji
odgovara obliku poda vozačeve strane i
pobrinite se da bude ispravno okrenut.
Podni podmetač pričvrstite kukicama ili
držačima.
Postoje razni načini osiguravanja
podmetača za pod, ovisno o vrsti koju
koristite, stoga pričvrstite podmetač prema
vrsti.
Nakon postavljanja podmetača za pod
uvjerite se da se ne pomiče ulijevo – udesno
ili natrag i naprijed te da ima dovoljno
razmaka do papučica gasa i kočnice na
vozačevoj strani.
Nakon uklanjanja podmetača za pod radi
čišćenja ili nekog drugog razloga uvijek ga
ponovno čvrsto postavite i obratite pažnju
na upravo spomenute mjere opreza.
Na vozačevu stranu ne postavljajte dva
podna podmetača jedan na drugog:
Postavljanje dvaju podnih podmetača
jednoga iznad drugog na vozačevoj strani
je opasno jer držači mogu držati samo
jedan podni podmetač tako da ne sklizne
prema naprijed.
Nepričvršćeni podni podmetači ometat će
papučice i mogu dovesti do nezgode.
Pri upotrebi podnog podmetača za sve
vremenske uvjete tijekom zime uvijek
uklonite originalni podni podmetač.
Pri postavljanja podnog podmetaþa,
postavite ga tako da priþvršüivaþe ili
držaþe umetnete preko šiljastog kraja
držaþa za zadržavanje.
Prije vožnje
Savjeti za vožnju
3-53

Ljuljanje vozila
UPOZORENJE
Ne okrećite kotače velikom brzinom i ne
dozvolite nikome da stoji iza kotača dok
gura vozilo:
Kad je vozilo zaglavljeno, okretanje kotača
velikom brzinom je opasno. Guma koja se
okreće može se pregrijati i eksplodirati. To
može uzrokovati opasne ozljede.
OPREZ
Previše ljuljanja može prouzrokovati
pregrijavanje motora, kvar prijenosa i
oštećenje guma.
Ako morate ljuljati vozilo kako biste ga
oslobodili od snijega, pijeska ili blata,
lagano pritisnite papuþicu gasa i polako
pomaknite ruþicu ruþnog/automatskog
mjenjaþa iz položaja 1 (D) u R.
Vožnja u zimskim
uvjetima
Nosite opremu za sluþaj nužde,
ukljuþujuüi lance za gume, strugaþ za
prozore, signalne rakete, malu lopatu,
kablove za pokretanje preko druge baterije
i malu vreüu pijeska ili soli.
Zatražite od struþnog servisera,
preporuþujemo ovlaštenog Mazdinog
servisera, da provjeri sljedeüe:
•Da imate pravilan omjer antifriza u
hladnjaku.
Pogledajte Rashladno sredstvo motora
na str. 6-25.
•Pregledajte akumulator i njegove
vodove. Hladnoüa smanjuje kapacitet
akumulatora.
•Upotrijebite motorno ulje koje je
prikladno za najnižu okolnu temperaturu
na kojoj üe se vozilo voziti (stranica
6-22).
•Pregledajte da na sustavu paljenja nema
ošteüenja i nepriþvršüenih spojeva.
•Koristite tekuüinu za pranje s antifrizom
—ali nemojte koristiti antifriz
rashladnog sredstva motora kao
tekuüinu za pranje (str. 6-28).
Prije vožnje
Savjeti za vožnju
3-54

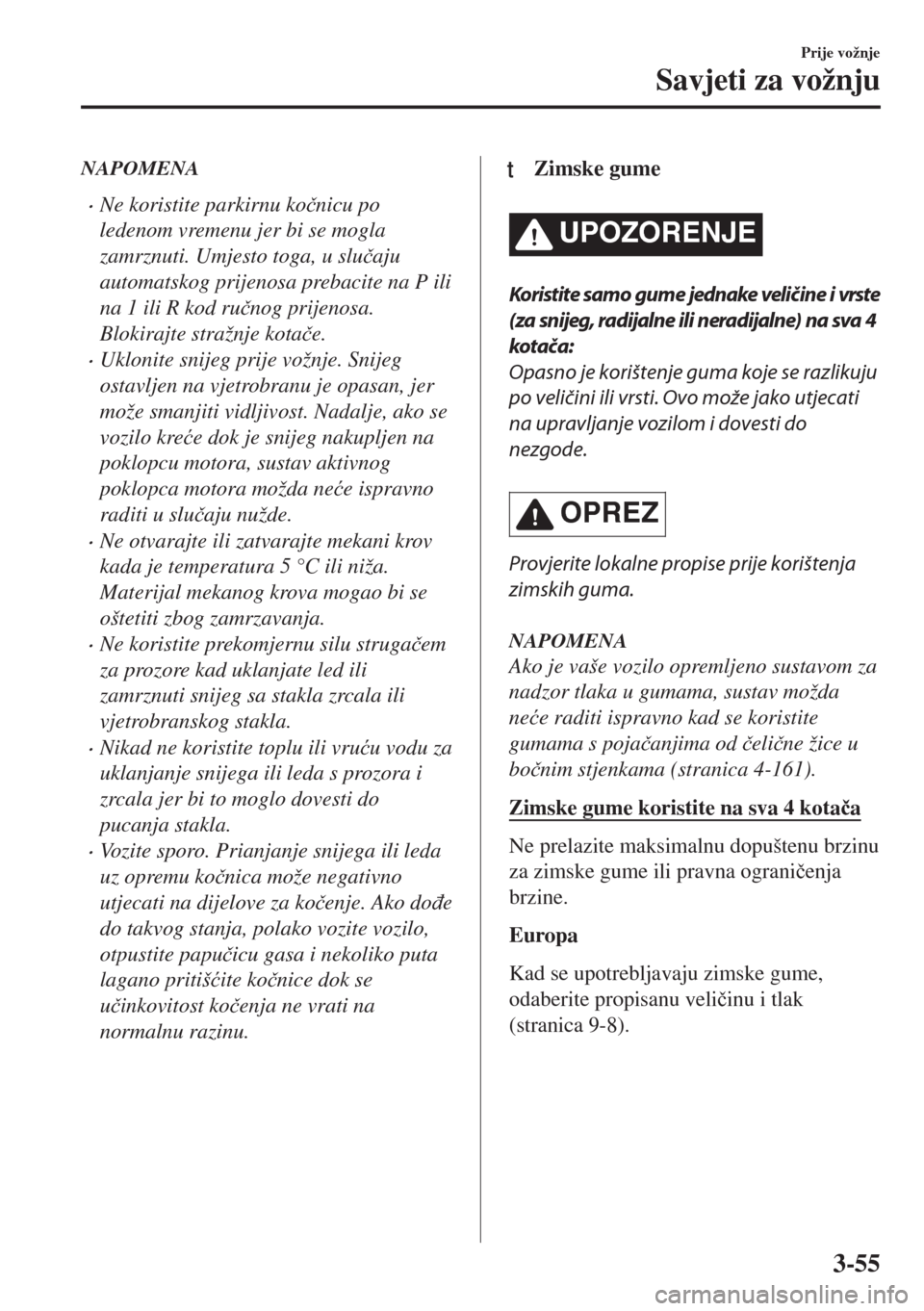

NAPOMENA
•Ne koristite parkirnu koþnicu po
ledenom vremenu jer bi se mogla
zamrznuti. Umjesto toga, u sluþaju
automatskog prijenosa prebacite na P ili
na 1 ili R kod ruþnog prijenosa.
Blokirajte stražnje kotaþe.
•Uklonite snijeg prije vožnje. Snijeg
ostavljen na vjetrobranu je opasan, jer
može smanjiti vidljivost. Nadalje, ako se
vozilo kreüe dok je snijeg nakupljen na
poklopcu motora, sustav aktivnog
poklopca motora možda neüe ispravno
raditi u sluþaju nužde.
•Ne otvarajte ili zatvarajte mekani krov
kada je temperatura 5 °C ili niža.
Materijal mekanog krova mogao bi se
oštetiti zbog zamrzavanja.
•Ne koristite prekomjernu silu strugaþem
za prozore kad uklanjate led ili
zamrznuti snijeg sa stakla zrcala ili
vjetrobranskog stakla.
•Nikad ne koristite toplu ili vruüu vodu za
uklanjanje snijega ili leda s prozora i
zrcala jer bi to moglo dovesti do
pucanja stakla.
•Vozite sporo. Prianjanje snijega ili leda
uz opremu koþnica može negativno
utjecati na dijelove za koþenje. Ako doÿe
do takvog stanja, polako vozite vozilo,
otpustite papuþicu gasa i nekoliko puta
lagano pritišüite koþnice dok se
uþinkovitost koþenja ne vrati na
normalnu razinu.
tZimske gume
UPOZORENJE
Koristite samo gume jednake veličine i vrste
(za snijeg, radijalne ili neradijalne) na sva 4
kotač a:
Opasno je korištenje guma koje se razlikuju
po veličini ili vrsti. Ovo može jako utjecati
na upravljanje vozilom i dovesti do
nezgode.
OPREZ
Provjerite lokalne propise prije korištenja
zimskih guma.
NAPOMENA
Ako je vaše vozilo opremljeno sustavom za
nadzor tlaka u gumama, sustav možda
neüe raditi ispravno kad se koristite
gumama s pojaþanjima od þeliþne žice u
boþnim stjenkama (stranica 4-161).
Zimske gume koristite na sva 4 kotaþa
Ne prelazite maksimalnu dopuštenu brzinu
za zimske gume ili pravna ograniþenja
brzine.
Europa
Kad se upotrebljavaju zimske gume,
odaberite propisanu veliþinu i tlak
(stranica 9-8).
Prije vožnje
Savjeti za vožnju
3-55

tLanci za gume
Provjerite lokalne propise prije korištenja
lanaca za gume.
OPREZ
¾Lanci mogu utjecati na upravljanje.
¾Ne vozite brže od 50 km/h ili od
preporučenog ograničenja proizvođača
lanaca, koje god od ovoga je niže.
¾Vozite pažljivo i izbjegavajte izbočine,
rupe i oštra skretanja.
¾Izbjegavajte kočenje s blokiranim
kotačima.
¾Ne koristite lance na cestama na kojima
nema snijega ili leda. Gume i lanci mogu
se oštetiti.
¾Lanci mogu izgrepsti ili odlomiti
aluminijske kotače.
NAPOMENA
Ako je vaše vozilo opremljeno sustavom za
nadzor tlaka u gumama, sustav možda
neüe raditi ispravno kad koristite lance za
gume.
Postavite lance samo na stražnje gume.
Ne koristite lance na prednjim gumama.
Odabir lanca za gume (Europa)
Mazda preporuþuje lance šesterokutne
vrste þeliþnih prstenova. Odaberite
ispravnu vrstu sukladno veliþini gume.
Ve l iþina gume Lanac za gume
195/50R16 Šesterokutni
205/45R17 Šesterokutni
NAPOMENA
Iako Mazda preporuþuje lance
šesterokutne vrste þeliþnih prstenova,
mogu se koristiti svi lanci u okviru
tehniþkih podataka za montažu.
Tehniþki podaci za montažu (Europa)
Kod postavljanja lanaca za gume, razmak
izmeÿu utora na gumi i lanca mora biti
unutar propisanih granica u sljedeüoj
tablici.
Razmak [Jedinica: mm]
AB
MAKS 11 MAKS 11
Bočni prikazPresjek
Guma
A
B
Montaža lanaca
1. Priþvrstite lance na stražnje gume što
je þvršüe moguüe. Uvijek slijedite
upute proizvoÿaþa lanaca.
2. Ponovno zategnite lance nakon vožnje
od 1/2Š1 km.
Prije vožnje
Savjeti za vožnju
3-56

Vožnja u poplavljenom
podruþju
UPOZORENJE
Sporo vozeći osušite kočnice koje su se
smočile tako da dignete nogu s gasa i
n ekoliko puta lagano pritisnite koč n ic u dok
se njezine performanse ne vrate u normalu:
Vožnja s mokrim kočnicama je opasna.
Produženi zaustavni put ili zavlačenje
vozila u jednu stranu prilikom kočenja
može dovesti do ozbiljne nezgode. Lagano
kočenje će pokazati jesu li kočnice
zahvaćene.
OPREZ
Ne vozite vozilo na poplavljenim cestama
jer to može uzrokovati kratki spoj
električnih/elektroničkih dijelova, oštećenje
motora ili gubitak brzine zbog apsorpcije
vode. Ako je vozilo potopljeno u vodi,
zatražite savjet stručnog servisera,
preporučujemo ovlaštenog Mazdina
servisera.
Prije vožnje
Savjeti za vožnju
3-57

Vuþa karavana i prikolica
Vaša Mazda nije predviÿena za vuþu.
Nikada ne vucite prikolicu svojom
Mazdom.
Prije vožnje
Vuþa
3-58

4Tijekom vožnje
Informacije o sigurnoj vožnji i zaustavljanju.
Pokretanje/zaustavljanje motora ..........
............................................................. 4-4
Prekidaþ pokretanja ..................... 4-4
Pokretanje motora ........................ 4-5
Iskljuþivanje motora .................. 4-10
i-stop
*.........................................4-12
Ploþa s instrumentima i prikaz ......4-22
Mjeraþi i mjerni instrumenti ...... 4-22
Zaslon za prikaz više podataka i
prekidaþ INFO
*..........................4-30
Svjetla upozorenja/signalna
svjetla ......................................... 4-38
Rad ruþnog prijenosa ..................... 4-45
Naþin prebacivanja ruþnog
prijenosa .....................................4-45
Automatski prijenos ....................... 4-48
Upravljaþki elementi automatskog
prijenosa .....................................4-48
Sustav zakljuþavanja prijenosa ..........
.................................................... 4-49
Rasponi prijenosa .......................4-50
Ruþni naþin rada mjenjaþa ......... 4-52
Izravni naþin rada
*..................... 4-57
Savjeti za vožnju ........................ 4-58
Prekidaþi i upravljaþki elementi............
........................................................... 4-59
Upravljanje osvjetljenjem .......... 4-59
Stražnje svjetlo za maglu
*......... 4-65
Signali za skretanje i promjenu
trake ........................................... 4-66
Brisaþi i peraþ vjetrobranskog
stakla .......................................... 4-67
Peraþ prednjih svjetala
*............. 4-70
Odmagljivaþ stražnjeg stakla .............
.................................................... 4-71
Sirena ......................................... 4-72
Trepereüe svjetlo upozorenja na
opasnost ..................................... 4-73
Koþnica ............................................ 4-74
Koþioni sustav ........................... 4-74
Signalni sustav zaustavljanja u
nuždi .......................................... 4-76
Pomoü pri kretanju na uzbrdici
(HLA) ........................................ 4-77
ABS/TCS/DSC ................................ 4-78
Protublokirajuüi koþioni sustav
(ABS) ......................................... 4-78
Sustav za kontrolu proklizavanja
(TCS) ......................................... 4-79
Upravljanje dinamiþkom stabilnosti
(DSC) ......................................... 4-80
i-ELOOP ..........................................4-82
i-ELOOP
*.................................. 4-82
*Neki modeli.4-1

Nadzor potrošnje goriva ................ 4-84
Nadzor potrošnje goriva
*........... 4-84
Odabir vožnje ..................................4-90
Odabir vožnje
*........................... 4-90
Servo upravljanje ........................... 4-92
Servo upravljanje ....................... 4-92
i-ACTIVSENSE .............................. 4-93
i-ACTIVSENSE
*....................... 4-93
Prilagodljivi sustav prednjih svjetala
(AFS)
*........................................4-96
Prilagodljiva prednja LED svjetla
(ALH)
*....................................... 4-97
Sustav upozoravanja o napuštanju
trake (LDWS)
*.........................4-101
Nadzor mrtvog kuta (BSM)
*.............
.................................................. 4-107
Sustav prepoznavanja prometnih
znakova (TSR)
*........................4-112
Upozorenje za privlaþenje vozaþeve
pažnje (DAA)
*......................... 4-119
Sustav sprjeþavanja sudara prilikom
vožnje unatrag (RCTA)
*.......... 4-122
Podesivi limitator brzine (ASL)
*.......
.................................................. 4-126
Napredno inteligentno koþenje u
gradskoj vožnji (Napredni
SCBS)
*.....................................4-132
Podrška za inteligentno gradsko
koþenje [naprijed] (SCBS F)
*............
.................................................. 4-136
Inteligentno koþenje u gradskoj
vožnji [unatrag] (SCBS R)
*..... 4-141
Kamera za detekciju (FSC)
*.... 4-146
Radarski senzori (stražnji)
*..... 4-151
Ultrazvuþni senzor (stražnji)
*............
.................................................. 4-153
Tempomat ...................................... 4-154
Te m p o m a t
*...............................4-154
Sustav za nadzor tlaka u gumama ........
......................................................... 4-159
Sustav za nadzor tlaka u
gumama
*.................................. 4-159
Monitor za stražnji prikaz ........... 4-163
Monitor za stražnji prikaz
*...... 4-163
Sustav senzora za parkiranje ...... 4-171
Sustav senzora za parkiranje
*............
.................................................. 4-171
4-2*Neki modeli.
