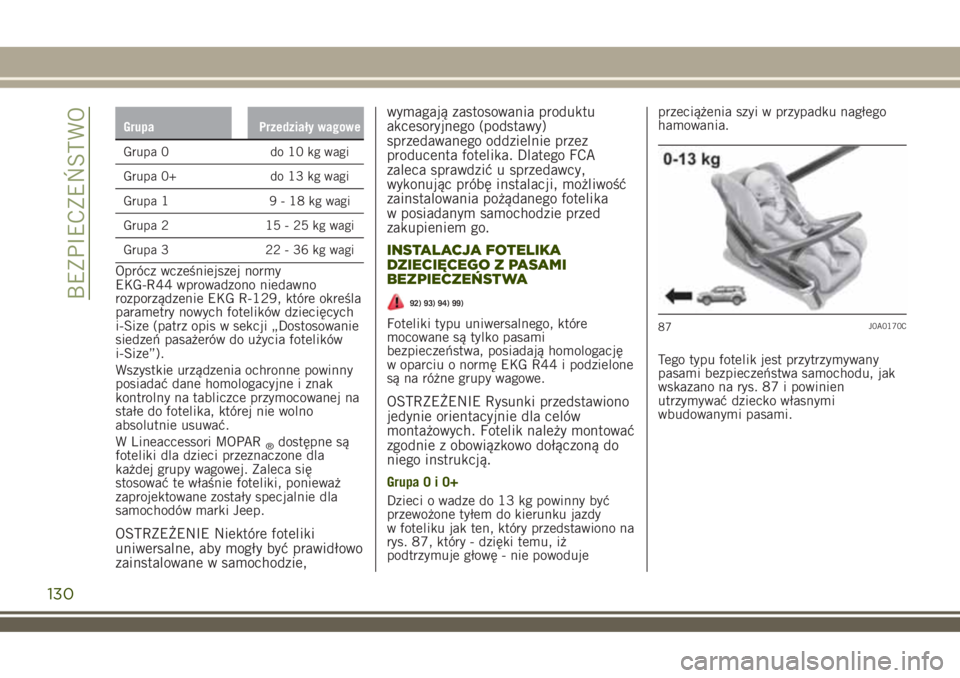

2018 JEEP RENEGADE tow

Grupa Przedziały wagowe
Grupa 0 do 10 kg wagi
Grupa 0+ do 13 kg wagi
Grupa 1 9 - 18 kg wagi
Grupa 2 15 - 25 kg wagi
Grupa 3 22 - 36 kg wagi
Oprócz wcześniejszej normy
EKG-R44 wprowadzono niedawno
rozporządzenie EKG R-129, które określa
parametry nowych fotelików dziecięcych
i-Size (patrz opis w sekcji „Dostosowanie
siedzeń pasażerów do użycia fotelików
i-Size”).
Wszystkie urządzenia ochronne powinny
posiadać dane homologacyjne i znak
kontrolny na tabliczce przymocowanej na
stałe do fotelika, której nie wolno
absolutnie usuwać.
W Lineaccessori MOPAR
®dostępne są
foteliki dla dzieci przeznaczone dla
każdej grupy wagowej. Zaleca się
stosować te właśnie foteliki, ponieważ
zaprojektowane zostały specjalnie dla
samochodów marki Jeep.
OSTRZEŻENIE Niektóre foteliki
uniwersalne, aby mogły być prawidłowo
zainstalowane w samochodzie,wymagają zastosowania produktu
akcesoryjnego (podstawy)
sprzedawanego oddzielnie przez
producenta fotelika. Dlatego FCA
zaleca sprawdzić u sprzedawcy,
wykonując próbę instalacji, możliwość
zainstalowania pożądanego fotelika
w posiadanym samochodzie przed
zakupieniem go.
INSTALACJA FOTELIKA
DZIECIĘCEGO Z PASAMI
BEZPIECZEŃSTWA
92) 93) 94) 99)
Foteliki typu uniwersalnego, które
mocowane są tylko pasami
bezpieczeństwa, posiadają homologację
w oparciu o normę EKG R44 i podzielone
są na różne grupy wagowe.
OSTRZEŻENIE Rysunki przedstawiono
jedynie orientacyjnie dla celów
montażowych. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
Grupa0i0+
Dzieci o wadze do 13 kg powinny być
przewożone tyłem do kierunku jazdy
w foteliku jak ten, który przedstawiono na
rys. 87, który - dzięki temu, iż
podtrzymuje głowę - nie powodujeprzeciążenia szyi w przypadku nagłego
hamowania.
Tego typu fotelik jest przytrzymywany
pasami bezpieczeństwa samochodu, jak
wskazano na rys. 87 i powinien
utrzymywać dziecko własnymi
wbudowanymi pasami.
87J0A0170C
130
BEZPIECZEŃSTWO

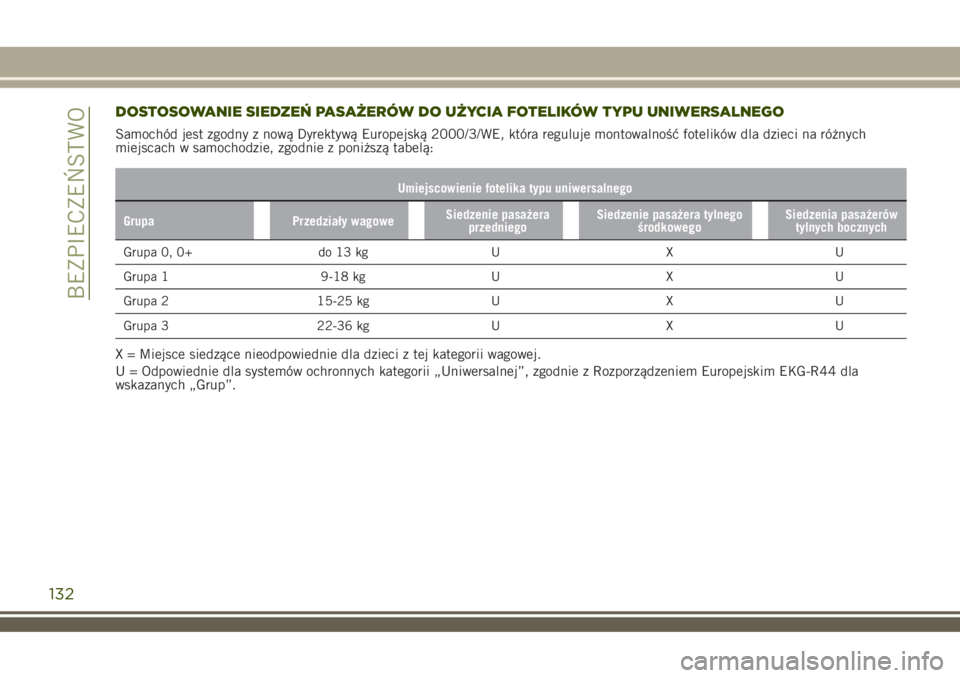

DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW TYPU UNIWERSALNEGO
Samochód jest zgodny z nową Dyrektywą Europejską 2000/3/WE, która reguluje montowalność fotelików dla dzieci na różnych
miejscach w samochodzie, zgodnie z poniższą tabelą:
Umiejscowienie fotelika typu uniwersalnego
Grupa Przedziały wagoweSiedzenie pasażera
przedniegoSiedzenie pasażera tylnego
środkowegoSiedzenia pasażerów
tylnych bocznych
Grupa 0, 0+ do 13 kg U X U
Grupa 1 9-18 kg U X U
Grupa 2 15-25 kg U X U
Grupa 3 22-36 kg U X U
X = Miejsce siedzące nieodpowiednie dla dzieci z tej kategorii wagowej.
U = Odpowiednie dla systemów ochronnych kategorii „Uniwersalnej”, zgodnie z Rozporządzeniem Europejskim EKG-R44 dla
wskazanych „Grup”.
132
BEZPIECZEŃSTWO

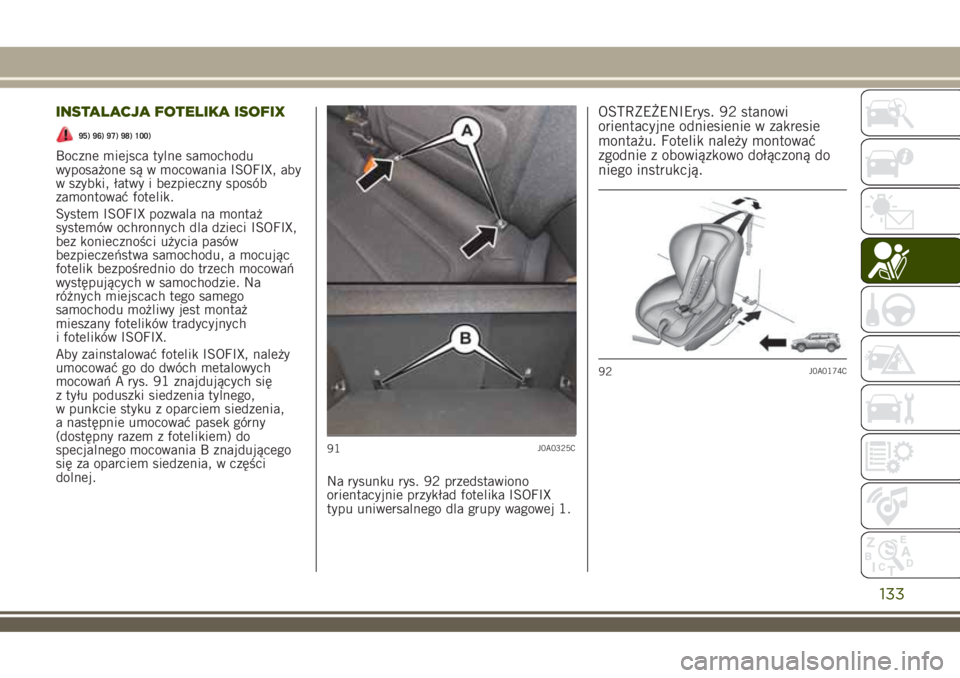

INSTALACJA FOTELIKA ISOFIX
95) 96) 97) 98) 100)
Boczne miejsca tylne samochodu
wyposażone są w mocowania ISOFIX, aby
w szybki, łatwy i bezpieczny sposób
zamontować fotelik.
System ISOFIX pozwala na montaż
systemów ochronnych dla dzieci ISOFIX,
bez konieczności użycia pasów
bezpieczeństwa samochodu, a mocując
fotelik bezpośrednio do trzech mocowań
występujących w samochodzie. Na
różnych miejscach tego samego
samochodu możliwy jest montaż
mieszany fotelików tradycyjnych
i fotelików ISOFIX.
Aby zainstalować fotelik ISOFIX, należy
umocować go do dwóch metalowych
mocowań A rys. 91 znajdujących się
z tyłu poduszki siedzenia tylnego,
w punkcie styku z oparciem siedzenia,
a następnie umocować pasek górny
(dostępny razem z fotelikiem) do
specjalnego mocowania B znajdującego
się za oparciem siedzenia, w części
dolnej.
Na rysunku rys. 92 przedstawiono
orientacyjnie przykład fotelika ISOFIX
typu uniwersalnego dla grupy wagowej 1.
OSTRZEŻENIErys. 92 stanowi
orientacyjne odniesienie w zakresie
montażu. Fotelik należy montować
zgodnie z obowiązkowo dołączoną do
niego instrukcją.
91J0A0325C
92J0A0174C
133

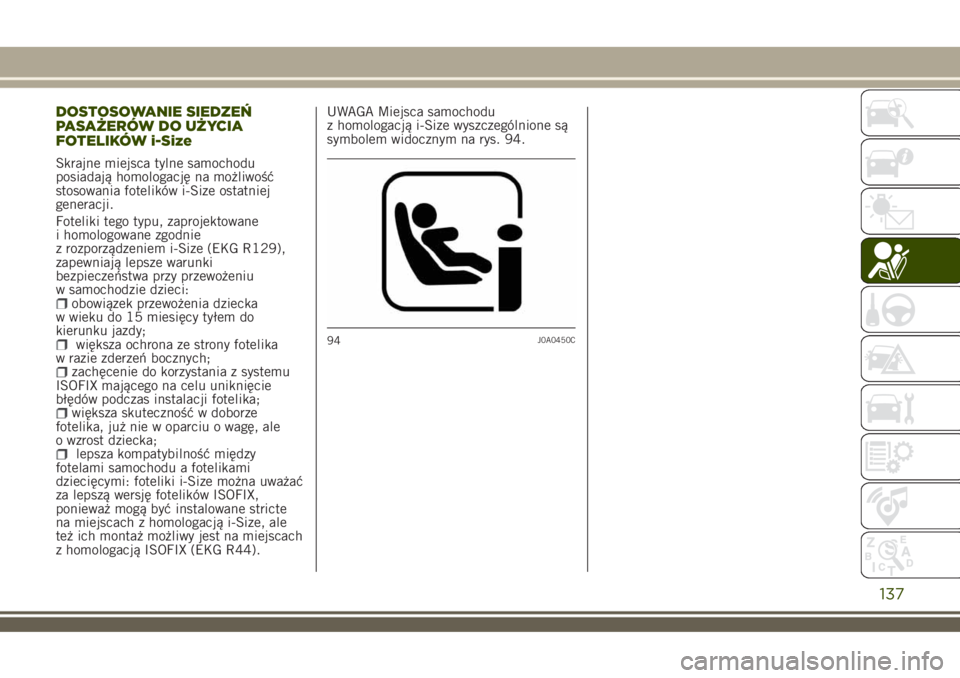

DOSTOSOWANIE SIEDZEŃ
PASAŻERÓW DO UŻYCIA
FOTELIKÓW i-Size
Skrajne miejsca tylne samochodu
posiadają homologację na możliwość
stosowania fotelików i-Size ostatniej
generacji.
Foteliki tego typu, zaprojektowane
i homologowane zgodnie
z rozporządzeniem i-Size (EKG R129),
zapewniają lepsze warunki
bezpieczeństwa przy przewożeniu
w samochodzie dzieci:
obowiązek przewożenia dziecka
w wieku do 15 miesięcy tyłem do
kierunku jazdy;
większa ochrona ze strony fotelika
w razie zderzeń bocznych;
zachęcenie do korzystania z systemu
ISOFIX mającego na celu uniknięcie
błędów podczas instalacji fotelika;
większa skuteczność w doborze
fotelika, już nie w oparciu o wagę, ale
o wzrost dziecka;
lepsza kompatybilność między
fotelami samochodu a fotelikami
dziecięcymi: foteliki i-Size można uważać
za lepszą wersję fotelików ISOFIX,
ponieważ mogą być instalowane stricte
na miejscach z homologacją i-Size, ale
też ich montaż możliwy jest na miejscach
z homologacją ISOFIX (EKG R44).UWAGA Miejsca samochodu
z homologacją i-Size wyszczególnione są
symbolem widocznym na rys. 94.
94J0A0450C
137

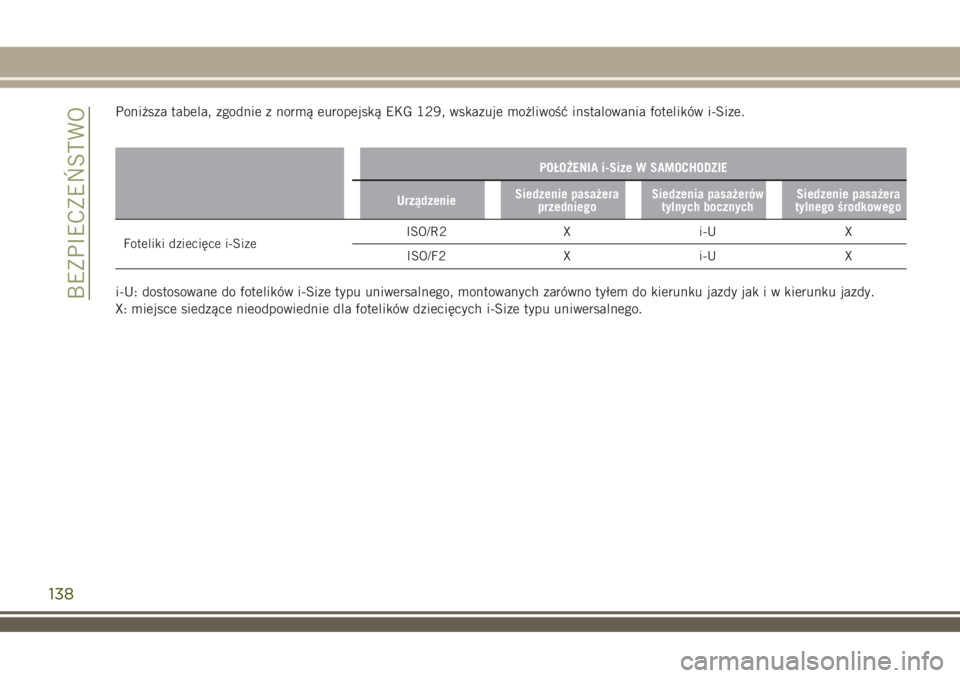

Poniższa tabela, zgodnie z normą europejską EKG 129, wskazuje możliwość instalowania fotelików i-Size.
POŁOŻENIA i-Size W SAMOCHODZIE
UrządzenieSiedzenie pasażera
przedniegoSiedzenia pasażerów
tylnych bocznychSiedzenie pasażera
tylnego środkowego
Foteliki dziecięce i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: dostosowane do fotelików i-Size typu uniwersalnego, montowanych zarówno tyłem do kierunku jazdy jak i w kierunku jazdy.
X: miejsce siedzące nieodpowiednie dla fotelików dziecięcych i-Size typu uniwersalnego.
138
BEZPIECZEŃSTWO

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 0+ : od
urodzenia do wagi
13 kg
Britax Baby Safe plus
Numer homologacji:
E1 04301146
Kod zamówienia Jeep:
71806415Fotelik uniwersalny/ISOFIX.
Instalowany w stronę przeciwną do
kierunku jazdy wyłącznie przy użyciu
pasów bezpieczeństwa samochodu
lub z zastosowaniem specjalnej bazy
ISOFIX (możliwość nabycia
oddzielnie) i mocowań ISOFIX
samochodu.
Należy instalować na skrajnych
miejscach tylnych.
Britax Baby Safe ISOFIX base
Kod zamówienia Jeep:
71806416
139
FOTELIKI ZALECANE PRZEZ FCA DO TWOJEGO JEEPA RENEGADE
Lineaccessori MOPAR
®proponuje kompletną gamę fotelików dla dzieci do mocowania przy użyciu trzypunktowego pasa
bezpieczeństwa lub mocowań ISOFIX.

Grupa wagowa Fotelik Typ fotelika Instalacja fotelika
Grupa 2: od 15 do
36 kg
Fair Junior Fix
Numer homologacji:
E4 04443721
Kod zamówienia Jeep:
71806570Instaluje się tylko w pozycji
odwróconej do przodu, przy użyciu
trzypunktowego pasa bezpieczeństwa
i ewentualnie mocowań ISOFIX
samochodu, jeśli znajdują się
w wybranym miejscu.
OSTRZEŻENIE Jeep zaleca instalowanie fotelika zgodnie z instrukcją obowiązkowo do niego załączoną.
142
BEZPIECZEŃSTWO

Podstawowe uwagi, jakich należy
przestrzegać, aby bezpiecznie przewozić
dzieci
Foteliki dla dzieci należy instalować na
siedzeniu tylnym, gdyż jest to położenie
najbardziej chronione w przypadku
zderzenia.
Należy pozostawić możliwie jak
najdłużej fotelik w pozycji przeciwnej do
kierunku jazdy, w miarę możliwości do
wieku 3-4 lat dziecka.
Gdyby na siedzeniu przednim po
stronie pasażera zainstalowano fotelik
dziecięcy zwrócony tyłem do kierunku
jazdy, zaleca się wyjąć zagłówek (patrz
procedura opisana w sekcji „Zagłówki”
w rozdziale „Poznawanie samochodu”).
Gdyby nie było konieczności przewożenia
dziecka w jakimkolwiek typie fotelika,
należy prawidłowo ustawić zagłówek
w pierwotnym położeniu.
W przypadku wyłączenia przedniej
poduszki powietrznej pasażera należy
zawsze sprawdzić, czy na panelu
znajdującym się na desce rozdzielczej
świeci się odpowiednia lampka
sygnalizacyjna informująca o wyłączeniu
poduszki.
Należy ściśle przestrzegać instrukcji
przekazanych przez producenta fotelika.
Należy przechowywać je w samochodzie
wraz z dokumentami i instrukcją obsługi.
Nie należy używać fotelika w sposób
niezgodny z instrukcjami użycia.
Każdy system ochronny przeznaczony
jest wyłącznie dla jednego dziecka: nie
należy nigdy przewozić równocześnie
dwoje dzieci.
Należy sprawdzać zawsze, czy pas
bezpieczeństwa nie uciska szyi dziecka.
Należy zawsze sprawdzać, przez
pociągnięcie za taśmę, czy pas
bezpieczeństwa jest prawidłowo zapięty.
Podczas jazdy nie powinno się
zezwalać, aby dziecko zmieniło pozycję
lub rozpięło pas bezpieczeństwa.
Nie należy pozwalać dziecku na
umieszczanie części poprzecznej pasa
bezpieczeństwa pod ramionami lub za
plecami.
Nie należy nigdy przewozić dziecka,
trzymając je w objęciach, nawet
niemowlęcia. W razie zderzenia nikt
bowiem nie jest w stanie utrzymać
dziecka.
W razie wypadku fotelik należy
wymienić na nowy.
UWAGA
88)POWAŻNE NIEBEZPIECZEŃSTWO
Gdy przednia poduszka powietrzna po
stronie pasażera jest aktywna, na
siedzeniu pasażera przedniego nie należy
montować fotelików dziecięcych, które
montuje się w kierunku przeciwnym do
kierunku jazdy. Aktywacja poduszki
powietrznej w przypadku zderzenia może
spowodować śmiertelne obrażenia
przewożonego dziecka, niezależnie od siły
zderzenia. Dlatego zaleca się przewozić
zawsze dziecko w odpowiednim foteliku na
siedzeniu tylnym, gdyż jest to położenie
najbardziej bezpieczne w przypadku
zderzenia.
89)O obowiązku wyłączenia poduszki
powietrznej, jeśli instalowany jest fotelik
dla dziecka odwrócony tyłem do kierunku
jazdy, świadczy odpowiedni symbol
podany na etykiecie przyklejonej do
daszka przeciwsłonecznego. Należy zawsze
postępować zgodnie ze wskazówkami
podanymi na daszku przeciwsłonecznym
(patrz opis w sekcji „System ochrony
dodatkowej (SRS) - Poduszki
powietrzne”).
143
