2018 JEEP RENEGADE tow

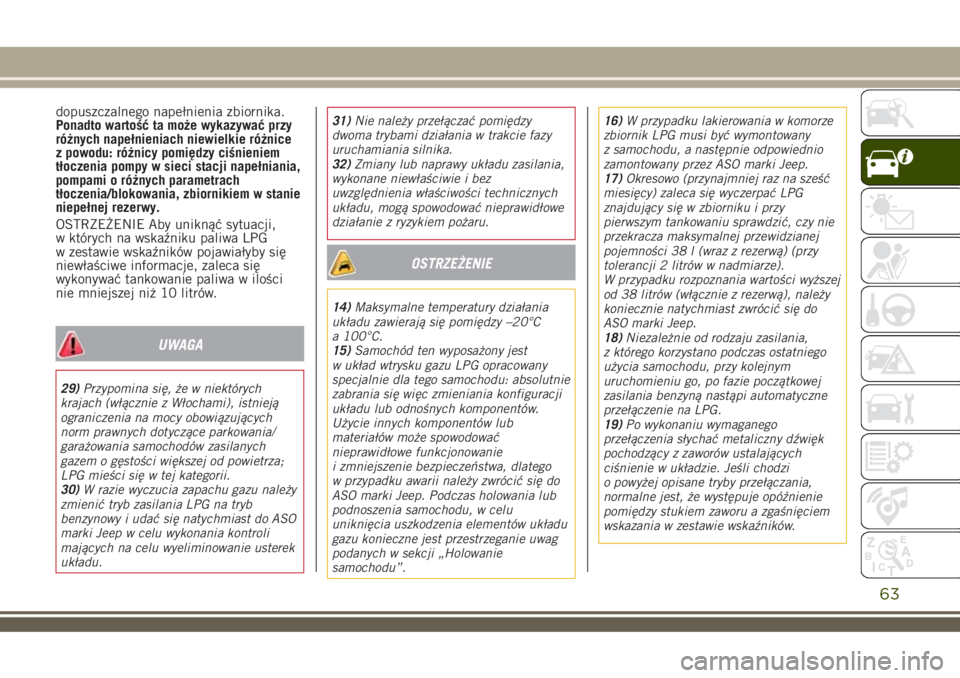

dopuszczalnego napełnienia zbiornika.
Ponadto wartość ta może wykazywać przy
różnych napełnieniach niewielkie różnice
z powodu: różnicy pomiędzy ciśnieniem
tłoczenia pompy w sieci stacji napełniania,
pompami o różnych parametrach
tłoczenia/blokowania, zbiornikiem w stanie
niepełnej rezerwy.
OSTRZEŻENIE Aby uniknąć sytuacji,
w których na wskaźniku paliwa LPG
w zestawie wskaźników pojawiałyby się
niewłaściwe informacje, zaleca się
wykonywać tankowanie paliwa w ilości
nie mniejszej niż 10 litrów.
UWAGA
29)Przypomina się, że w niektórych
krajach (włącznie z Włochami), istnieją
ograniczenia na mocy obowiązujących
norm prawnych dotyczące parkowania/
garażowania samochodów zasilanych
gazem o gęstości większej od powietrza;
LPG mieści się w tej kategorii.
30)W razie wyczucia zapachu gazu należy
zmienić tryb zasilania LPG na tryb
benzynowy i udać się natychmiast do ASO
marki Jeep w celu wykonania kontroli
mających na celu wyeliminowanie usterek
układu.31)Nie należy przełączać pomiędzy
dwoma trybami działania w trakcie fazy
uruchamiania silnika.
32)Zmiany lub naprawy układu zasilania,
wykonane niewłaściwie i bez
uwzględnienia właściwości technicznych
układu, mogą spowodować nieprawidłowe
działanie z ryzykiem pożaru.
OSTRZEŻENIE
14)Maksymalne temperatury działania
układu zawierają się pomiędzy –20°C
a 100°C.
15)Samochód ten wyposażony jest
w układ wtrysku gazu LPG opracowany
specjalnie dla tego samochodu: absolutnie
zabrania się więc zmieniania konfiguracji
układu lub odnośnych komponentów.
Użycie innych komponentów lub
materiałów może spowodować
nieprawidłowe funkcjonowanie
i zmniejszenie bezpieczeństwa, dlatego
w przypadku awarii należy zwrócić się do
ASO marki Jeep. Podczas holowania lub
podnoszenia samochodu, w celu
uniknięcia uszkodzenia elementów układu
gazu konieczne jest przestrzeganie uwag
podanych w sekcji „Holowanie
samochodu”.16)W przypadku lakierowania w komorze
zbiornik LPG musi być wymontowany
z samochodu, a następnie odpowiednio
zamontowany przez ASO marki Jeep.
17)Okresowo (przynajmniej raz na sześć
miesięcy) zaleca się wyczerpać LPG
znajdujący się w zbiorniku i przy
pierwszym tankowaniu sprawdzić, czy nie
przekracza maksymalnej przewidzianej
pojemności 38 l (wraz z rezerwą) (przy
tolerancji 2 litrów w nadmiarze).
W przypadku rozpoznania wartości wyższej
od 38 litrów (włącznie z rezerwą), należy
koniecznie natychmiast zwrócić się do
ASO marki Jeep.
18)Niezależnie od rodzaju zasilania,
z którego korzystano podczas ostatniego
użycia samochodu, przy kolejnym
uruchomieniu go, po fazie początkowej
zasilania benzyną nastąpi automatyczne
przełączenie na LPG.
19)Po wykonaniu wymaganego
przełączenia słychać metaliczny dźwięk
pochodzący z zaworów ustalających
ciśnienie w układzie. Jeśli chodzi
o powyżej opisane tryby przełączania,
normalne jest, że występuje opóźnienie
pomiędzy stukiem zaworu a zgaśnięciem
wskazania w zestawie wskaźników.
63

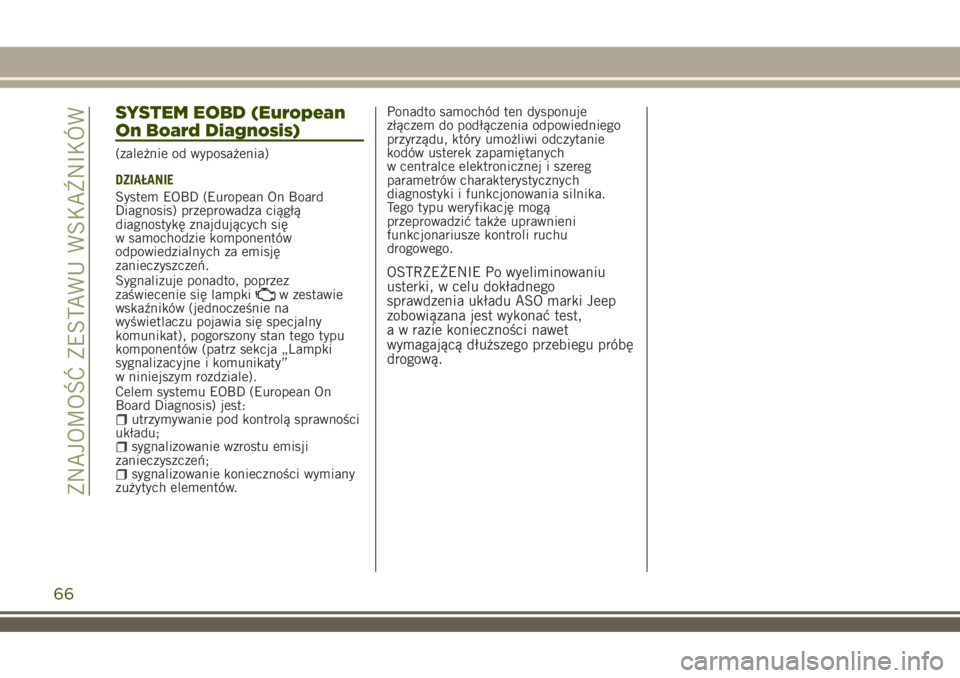

SYSTEM EOBD (European
On Board Diagnosis)
(zależnie od wyposażenia)
DZIAŁANIE
System EOBD (European On Board
Diagnosis) przeprowadza ciągłą
diagnostykę znajdujących się
w samochodzie komponentów
odpowiedzialnych za emisję
zanieczyszczeń.
Sygnalizuje ponadto, poprzez
zaświecenie się lampki
w zestawie
wskaźników (jednocześnie na
wyświetlaczu pojawia się specjalny
komunikat), pogorszony stan tego typu
komponentów (patrz sekcja „Lampki
sygnalizacyjne i komunikaty”
w niniejszym rozdziale).
Celem systemu EOBD (European On
Board Diagnosis) jest:
utrzymywanie pod kontrolą sprawności
układu;
sygnalizowanie wzrostu emisji
zanieczyszczeń;
sygnalizowanie konieczności wymiany
zużytych elementów.Ponadto samochód ten dysponuje
złączem do podłączenia odpowiedniego
przyrządu, który umożliwi odczytanie
kodów usterek zapamiętanych
w centralce elektronicznej i szereg
parametrów charakterystycznych
diagnostyki i funkcjonowania silnika.
Tego typu weryfikację mogą
przeprowadzić także uprawnieni
funkcjonariusze kontroli ruchu
drogowego.
OSTRZEŻENIE Po wyeliminowaniu
usterki, w celu dokładnego
sprawdzenia układu ASO marki Jeep
zobowiązana jest wykonać test,
a w razie konieczności nawet
wymagającą dłuższego przebiegu próbę
drogową.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

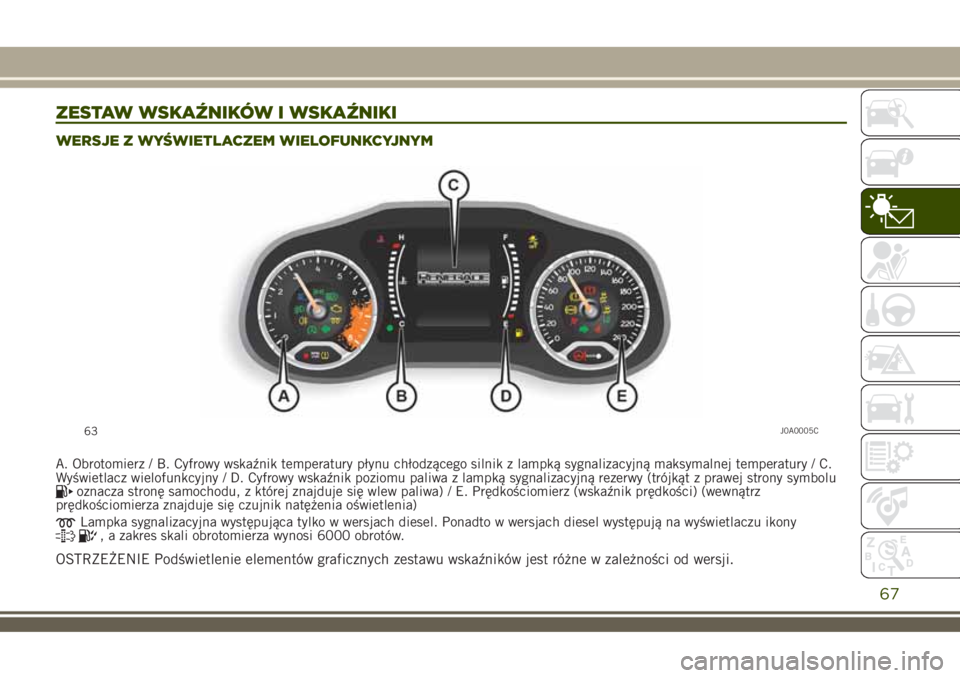

ZESTAW WSKAŹNIKÓW I WSKAŹNIKI
WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM
A. Obrotomierz / B. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury / C.
Wyświetlacz wielofunkcyjny / D. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy (trójkąt z prawej strony symbolu
oznacza stronę samochodu, z której znajduje się wlew paliwa) / E. Prędkościomierz (wskaźnik prędkości) (wewnątrz
prędkościomierza znajduje się czujnik natężenia oświetlenia)
Lampka sygnalizacyjna występująca tylko w wersjach diesel. Ponadto w wersjach diesel występują na wyświetlaczu ikony, a zakres skali obrotomierza wynosi 6000 obrotów.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
63J0A0005C
67

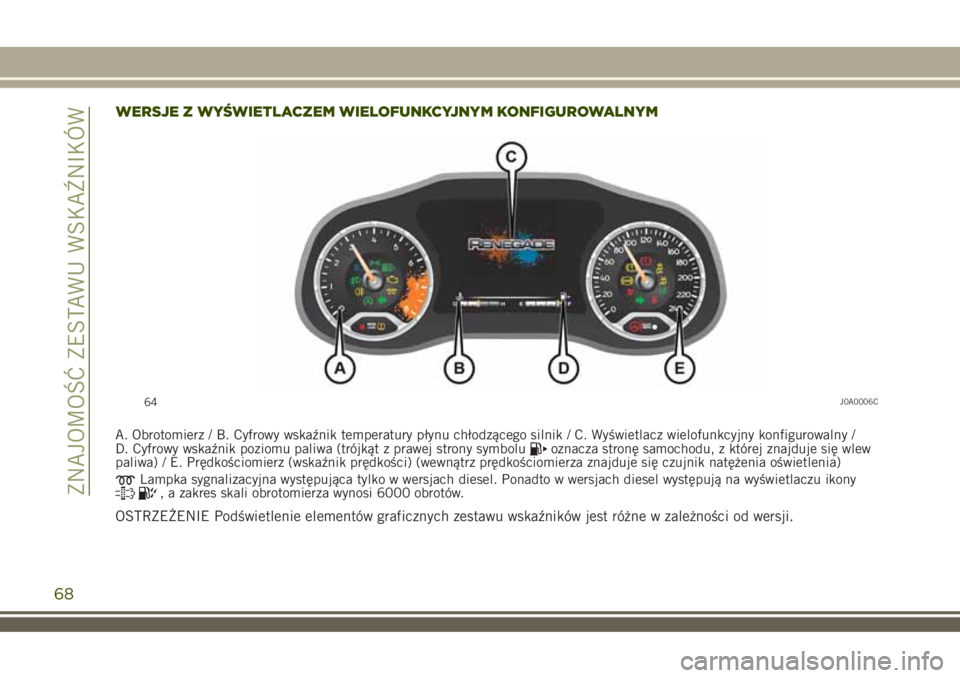

WERSJE Z WYŚWIETLACZEM WIELOFUNKCYJNYM KONFIGUROWALNYM
A. Obrotomierz / B. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik / C. Wyświetlacz wielofunkcyjny konfigurowalny /
D. Cyfrowy wskaźnik poziomu paliwa (trójkąt z prawej strony symboluoznacza stronę samochodu, z której znajduje się wlew
paliwa) / E. Prędkościomierz (wskaźnik prędkości) (wewnątrz prędkościomierza znajduje się czujnik natężenia oświetlenia)
Lampka sygnalizacyjna występująca tylko w wersjach diesel. Ponadto w wersjach diesel występują na wyświetlaczu ikony, a zakres skali obrotomierza wynosi 6000 obrotów.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
64J0A0006C
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

TRIP COMPUTER
„Trip computer“ umożliwia wyświetlanie -
gdy wyłącznik zapłonu znajduje się
w położeniu MAR - wartości dotyczących
stanu funkcjonowania samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Trip A”
i „Trip B”, w których monitorowane są
dane z „podróży całkowitej” samochodu
(trasy), w sposób niezależny jeden od
drugiego.
„Trip A”umożliwia wyświetlenie
następujących wartości: „Odległość
przejechana A”, „Średnie zużycie paliwa
A”, „Czas podróży (czas trwania podróży)
A”.
„Trip B”umożliwia wyświetlenie
następujących wartości: „Odległość
przejechana B”, „Średnie zużycie paliwa
B”, „Czas podróży (czas trwania podróży)
B”. „Trip B” jest to funkcja, którą można
wyłączyć.Pamięć obu trybów można kasować: reset
– rozpoczęcie nowej podróży.
W celu zresetowania wartości „Trip A”
i „Trip B” należy nacisnąć i przytrzymać
naciśnięty przyciskOKna kierownicy.
UWAGA Wielkości „Zasięg” i „Chwilowe
zużycie paliwa” nie można wyzerować.
72
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

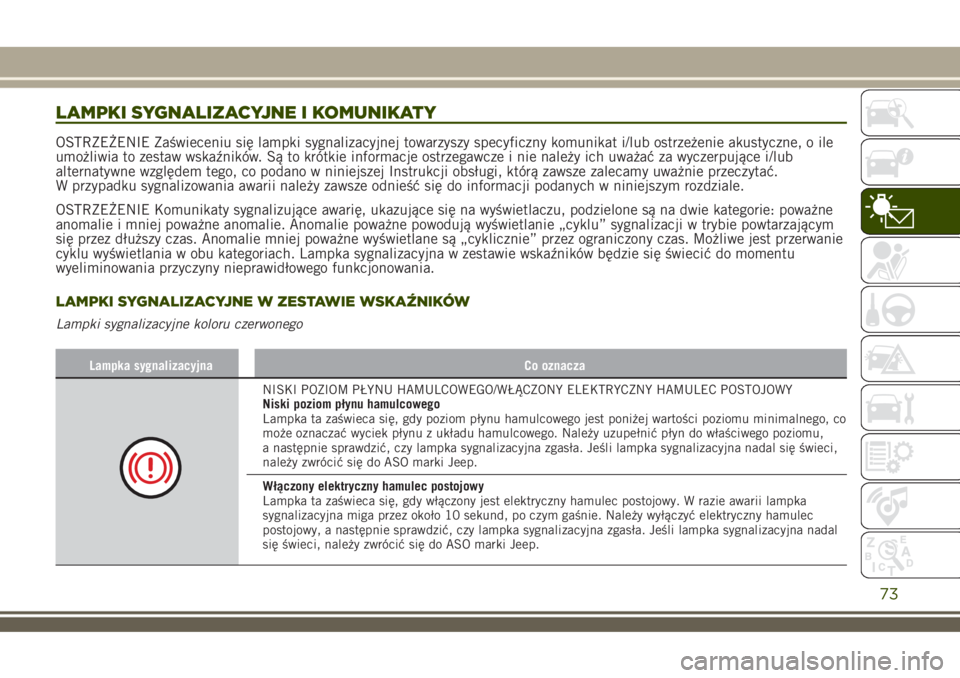

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Zaświeceniu się lampki sygnalizacyjnej towarzyszy specyficzny komunikat i/lub ostrzeżenie akustyczne, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać.
W przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i mniej poważne anomalie. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym
się przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie
cyklu wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu
wyeliminowania przyczyny nieprawidłowego funkcjonowania.
LAMPKI SYGNALIZACYJNE W ZESTAWIE WSKAŹNIKÓW
Lampki sygnalizacyjne koloru czerwonego
Lampka sygnalizacyjna Co oznacza
NISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY ELEKTRYCZNY HAMULEC POSTOJOWY
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. Należy uzupełnić płyn do właściwego poziomu,
a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal się świeci,
należy zwrócić się do ASO marki Jeep.
Włączony elektryczny hamulec postojowy
Lampka ta zaświeca się, gdy włączony jest elektryczny hamulec postojowy. W razie awarii lampka
sygnalizacyjna miga przez około 10 sekund, po czym gaśnie. Należy wyłączyć elektryczny hamulec
postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal
się świeci, należy zwrócić się do ASO marki Jeep.
73

Lampka sygnalizacyjna Co oznacza
AWARIA PODUSZKI POWIETRZNEJ
Ciągłe świecenie się lampki sygnalizacyjnej oznacza awarię układu poduszek powietrznych.
Na wyświetlaczu pojawia się specjalny komunikat.
NIEZAPIĘTE PASY BEZPIECZEŃSTWA
Lampka sygnalizacyjna świeci się światłem stałym, gdy samochód stoi i pas bezpieczeństwa po stronie
kierowcy lub pasażera (jeśli pasażer jest obecny), nie jest zapięty. Lampka ta miga, a jednocześnie
emitowany jest sygnał dźwiękowy, gdy samochód jest w ruchu, a pas bezpieczeństwa po stronie kierowcy
lub po stronie pasażera (jeśli pasażer jest obecny), nie jest prawidłowo zapięty.
Należy wówczas zapiąć pas bezpieczeństwa.
UWAGA
33)Jeżeli lampka sygnalizacyjnanie zaświeca się po ustawieniu wyłącznika zapłonu w położenie MAR lub świeci się podczas jazdy
(razem z komunikatem na wyświetlaczu), oznacza to, że prawdopodobnie wystąpiła anomalia w systemach bezpieczeństwa; w takiej sytuacji
poduszki powietrzne lub napinacze mogą nie uaktywnić się w razie kolizji lub, w ograniczonej ilości przypadków, uaktywnić się
nieprawidłowo. Przed rozpoczęciem jazdy należy zwrócić się do ASO marki Jeep, aby jak najszybciej skontrolować system.
34)O usterce lampki sygnalizacyjnej
informuje zaświecona na wyświetlaczu w zestawie wskaźników ikona. W tym przypadku lampka
sygnalizacyjna może nie sygnalizować ewentualnych anomalii systemów bezpieczeństwa. Przed rozpoczęciem jazdy należy zwrócić się do
ASO marki Jeep, aby jak najszybciej skontrolować system.
75
33)34)

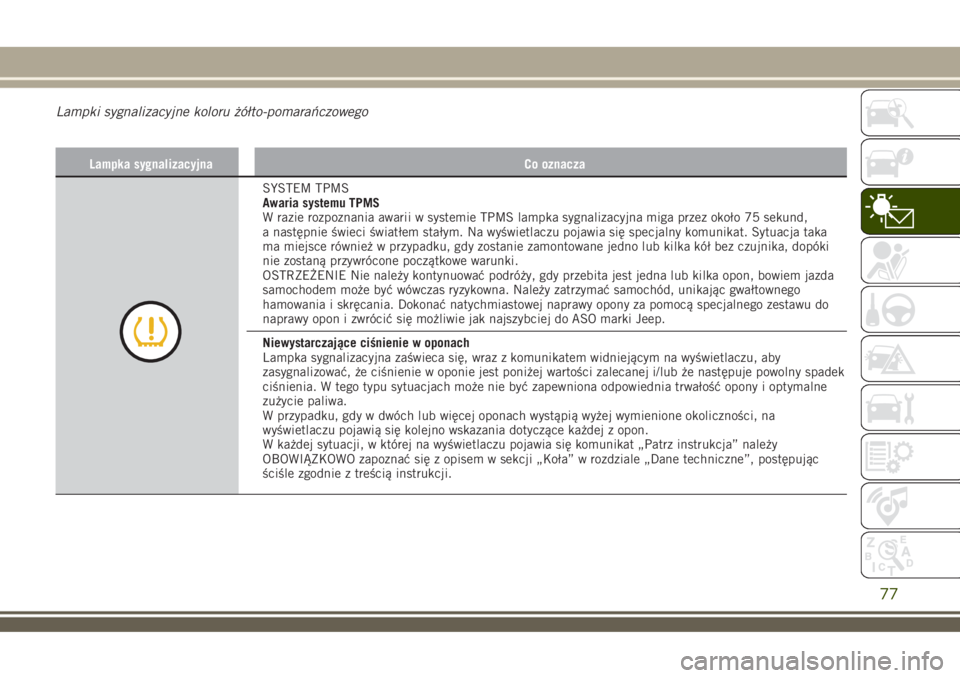

Lampki sygnalizacyjne koloru żółto-pomarańczowego
Lampka sygnalizacyjna Co oznacza
SYSTEM TPMS
Awaria systemu TPMS
W razie rozpoznania awarii w systemie TPMS lampka sygnalizacyjna miga przez około 75 sekund,
a następnie świeci światłem stałym. Na wyświetlaczu pojawia się specjalny komunikat. Sytuacja taka
ma miejsce również w przypadku, gdy zostanie zamontowane jedno lub kilka kół bez czujnika, dopóki
nie zostaną przywrócone początkowe warunki.
OSTRZEŻENIE Nie należy kontynuować podróży, gdy przebita jest jedna lub kilka opon, bowiem jazda
samochodem może być wówczas ryzykowna. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania. Dokonać natychmiastowej naprawy opony za pomocą specjalnego zestawu do
naprawy opon i zwrócić się możliwie jak najszybciej do ASO marki Jeep.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna zaświeca się, wraz z komunikatem widniejącym na wyświetlaczu, aby
zasygnalizować, że ciśnienie w oponie jest poniżej wartości zalecanej i/lub że następuje powolny spadek
ciśnienia. W tego typu sytuacjach może nie być zapewniona odpowiednia trwałość opony i optymalne
zużycie paliwa.
W przypadku, gdy w dwóch lub więcej oponach wystąpią wyżej wymienione okoliczności, na
wyświetlaczu pojawią się kolejno wskazania dotyczące każdej z opon.
W każdej sytuacji, w której na wyświetlaczu pojawia się komunikat „Patrz instrukcja” należy
OBOWIĄZKOWO zapoznać się z opisem w sekcji „Koła” w rozdziale „Dane techniczne”, postępując
ściśle zgodnie z treścią instrukcji.
77
