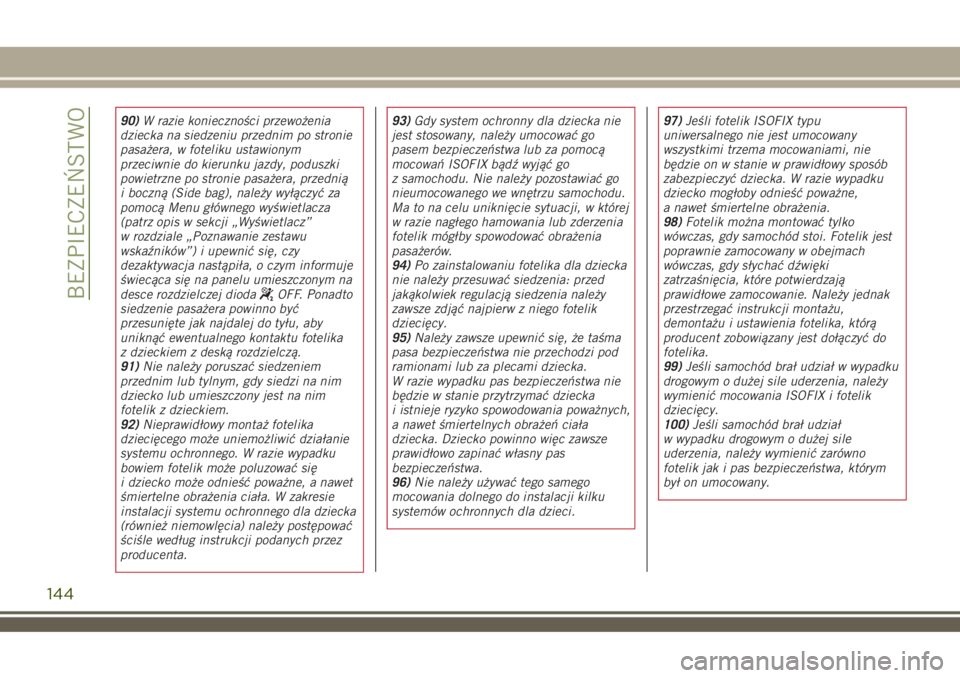

90)W razie konieczności przewożenia
dziecka na siedzeniu przednim po stronie
pasażera, w foteliku ustawionym
przeciwnie do kierunku jazdy, poduszki
powietrzne po stronie pasażera, przednią
i boczną (Side bag), należy wyłączyć za
pomocą Menu głównego wyświetlacza
(patrz opis w sekcji „Wyświetlacz”
w rozdziale „Poznawanie zestawu
wskaźników”) i upewnić się, czy
dezaktywacja nastąpiła, o czym informuje
świecąca się na panelu umieszczonym na
desce rozdzielczej dioda
OFF. Ponadto
siedzenie pasażera powinno być
przesunięte jak najdalej do tyłu, aby
uniknąć ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą.
91)Nie należy poruszać siedzeniem
przednim lub tylnym, gdy siedzi na nim
dziecko lub umieszczony jest na nim
fotelik z dzieckiem.
92)Nieprawidłowy montaż fotelika
dziecięcego może uniemożliwić działanie
systemu ochronnego. W razie wypadku
bowiem fotelik może poluzować się
i dziecko może odnieść poważne, a nawet
śmiertelne obrażenia ciała. W zakresie
instalacji systemu ochronnego dla dziecka
(również niemowlęcia) należy postępować
ściśle według instrukcji podanych przez
producenta.93)Gdy system ochronny dla dziecka nie
jest stosowany, należy umocować go
pasem bezpieczeństwa lub za pomocą
mocowań ISOFIX bądź wyjąć go
z samochodu. Nie należy pozostawiać go
nieumocowanego we wnętrzu samochodu.
Ma to na celu uniknięcie sytuacji, w której
w razie nagłego hamowania lub zderzenia
fotelik mógłby spowodować obrażenia
pasażerów.
94)Po zainstalowaniu fotelika dla dziecka
nie należy przesuwać siedzenia: przed
jakąkolwiek regulacją siedzenia należy
zawsze zdjąć najpierw z niego fotelik
dziecięcy.
95)Należy zawsze upewnić się, że taśma
pasa bezpieczeństwa nie przechodzi pod
ramionami lub za plecami dziecka.
W razie wypadku pas bezpieczeństwa nie
będzie w stanie przytrzymać dziecka
i istnieje ryzyko spowodowania poważnych,
a nawet śmiertelnych obrażeń ciała
dziecka. Dziecko powinno więc zawsze
prawidłowo zapinać własny pas
bezpieczeństwa.
96)Nie należy używać tego samego
mocowania dolnego do instalacji kilku
systemów ochronnych dla dzieci.97)Jeśli fotelik ISOFIX typu
uniwersalnego nie jest umocowany
wszystkimi trzema mocowaniami, nie
będzie on w stanie w prawidłowy sposób
zabezpieczyć dziecka. W razie wypadku
dziecko mogłoby odnieść poważne,
a nawet śmiertelne obrażenia.
98)Fotelik można montować tylko
wówczas, gdy samochód stoi. Fotelik jest
poprawnie zamocowany w obejmach
wówczas, gdy słychać dźwięki
zatrzaśnięcia, które potwierdzają
prawidłowe zamocowanie. Należy jednak
przestrzegać instrukcji montażu,
demontażu i ustawienia fotelika, którą
producent zobowiązany jest dołączyć do
fotelika.
99)Jeśli samochód brał udział w wypadku
drogowym o dużej sile uderzenia, należy
wymienić mocowania ISOFIX i fotelik
dziecięcy.
100)Jeśli samochód brał udział
w wypadku drogowym o dużej sile
uderzenia, należy wymienić zarówno
fotelik jak i pas bezpieczeństwa, którym
był on umocowany.
144
BEZPIECZEŃSTWO

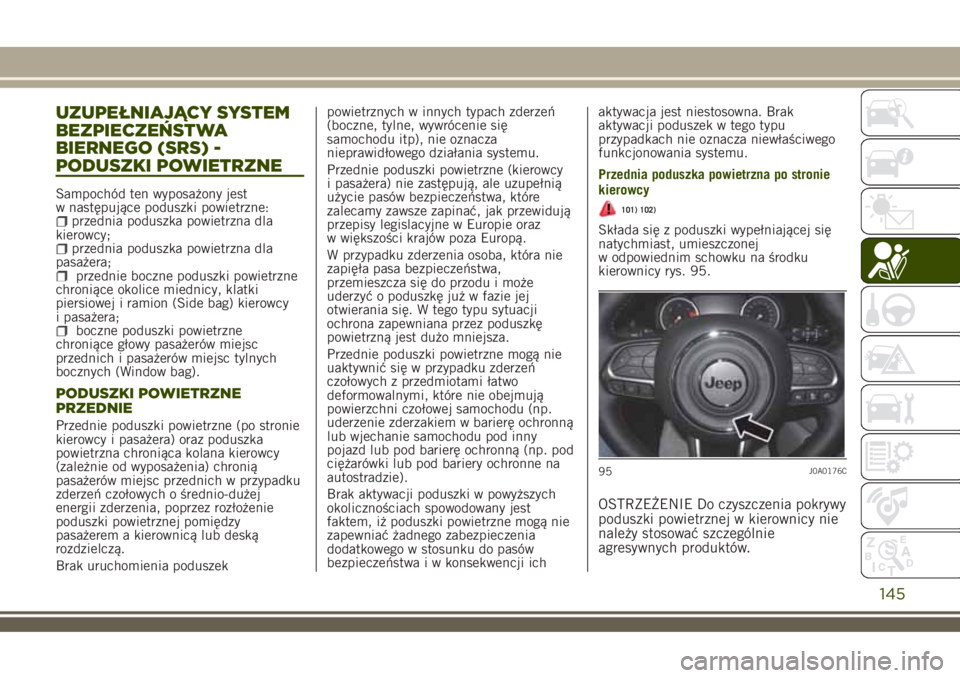

UZUPEŁNIAJĄCY SYSTEM
BEZPIECZEŃSTWA
BIERNEGO (SRS) -
PODUSZKI POWIETRZNE
Sampochód ten wyposażony jest
w następujące poduszki powietrzne:
przednia poduszka powietrzna dla
kierowcy;
przednia poduszka powietrzna dla
pasażera;
przednie boczne poduszki powietrzne
chroniące okolice miednicy, klatki
piersiowej i ramion (Side bag) kierowcy
i pasażera;
boczne poduszki powietrzne
chroniące głowy pasażerów miejsc
przednich i pasażerów miejsc tylnych
bocznych (Window bag).
PODUSZKI POWIETRZNE
PRZEDNIE
Przednie poduszki powietrzne (po stronie
kierowcy i pasażera) oraz poduszka
powietrzna chroniąca kolana kierowcy
(zależnie od wyposażenia) chronią
pasażerów miejsc przednich w przypadku
zderzeń czołowych o średnio-dużej
energii zderzenia, poprzez rozłożenie
poduszki powietrznej pomiędzy
pasażerem a kierownicą lub deską
rozdzielczą.
Brak uruchomienia poduszekpowietrznych w innych typach zderzeń
(boczne, tylne, wywrócenie się
samochodu itp), nie oznacza
nieprawidłowego działania systemu.
Przednie poduszki powietrzne (kierowcy
i pasażera) nie zastępują, ale uzupełnią
użycie pasów bezpieczeństwa, które
zalecamy zawsze zapinać, jak przewidują
przepisy legislacyjne w Europie oraz
w większości krajów poza Europą.
W przypadku zderzenia osoba, która nie
zapięła pasa bezpieczeństwa,
przemieszcza się do przodu i może
uderzyć o poduszkę już w fazie jej
otwierania się. W tego typu sytuacji
ochrona zapewniana przez poduszkę
powietrzną jest dużo mniejsza.
Przednie poduszki powietrzne mogą nie
uaktywnić się w przypadku zderzeń
czołowych z przedmiotami łatwo
deformowalnymi, które nie obejmują
powierzchni czołowej samochodu (np.
uderzenie zderzakiem w barierę ochronną
lub wjechanie samochodu pod inny
pojazd lub pod barierę ochronną (np. pod
ciężarówki lub pod bariery ochronne na
autostradzie).
Brak aktywacji poduszki w powyższych
okolicznościach spowodowany jest
faktem, iż poduszki powietrzne mogą nie
zapewniać żadnego zabezpieczenia
dodatkowego w stosunku do pasów
bezpieczeństwa i w konsekwencji ichaktywacja jest niestosowna. Brak
aktywacji poduszek w tego typu
przypadkach nie oznacza niewłaściwego
funkcjonowania systemu.
Przednia poduszka powietrzna po stronie
kierowcy
101) 102)
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej
w odpowiednim schowku na środku
kierownicy rys. 95.
OSTRZEŻENIE Do czyszczenia pokrywy
poduszki powietrznej w kierownicy nie
należy stosować szczególnie
agresywnych produktów.
95J0A0176C
145

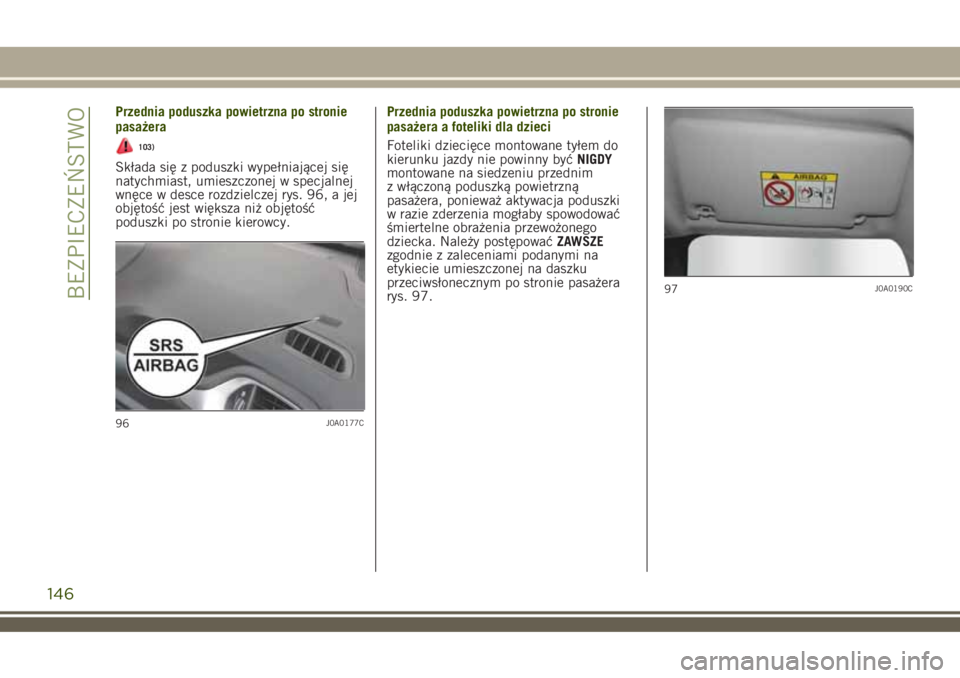

Przednia poduszka powietrzna po stronie
pasażera
103)
Składa się z poduszki wypełniającej się
natychmiast, umieszczonej w specjalnej
wnęce w desce rozdzielczej rys. 96, a jej
objętość jest większa niż objętość
poduszki po stronie kierowcy.Przednia poduszka powietrzna po stronie
pasażera a foteliki dla dzieci
Foteliki dziecięce montowane tyłem do
kierunku jazdy nie powinny byćNIGDY
montowane na siedzeniu przednim
z włączoną poduszką powietrzną
pasażera, ponieważ aktywacja poduszki
w razie zderzenia mogłaby spowodować
śmiertelne obrażenia przewożonego
dziecka. Należy postępowaćZAWSZE
zgodnie z zaleceniami podanymi na
etykiecie umieszczonej na daszku
przeciwsłonecznym po stronie pasażera
rys. 97.
96J0A0177C
97J0A0190C
146
BEZPIECZEŃSTWO

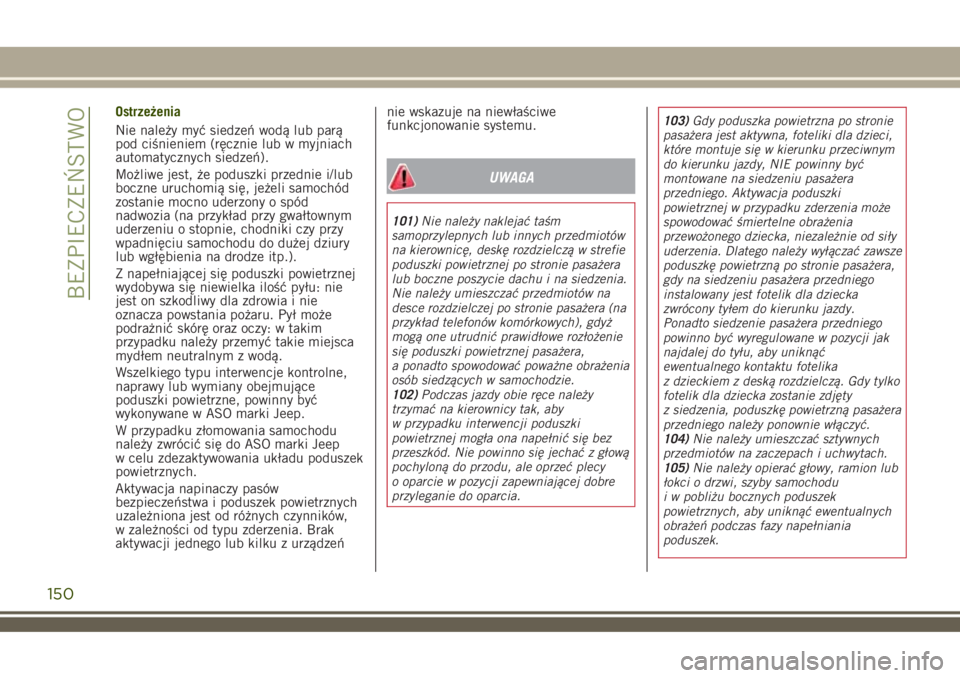

Ostrzeżenia
Nie należy myć siedzeń wodą lub parą
pod ciśnieniem (ręcznie lub w myjniach
automatycznych siedzeń).
Możliwe jest, że poduszki przednie i/lub
boczne uruchomią się, jeżeli samochód
zostanie mocno uderzony o spód
nadwozia (na przykład przy gwałtownym
uderzeniu o stopnie, chodniki czy przy
wpadnięciu samochodu do dużej dziury
lub wgłębienia na drodze itp.).
Z napełniającej się poduszki powietrznej
wydobywa się niewielka ilość pyłu: nie
jest on szkodliwy dla zdrowia i nie
oznacza powstania pożaru. Pył może
podrażnić skórę oraz oczy: w takim
przypadku należy przemyć takie miejsca
mydłem neutralnym z wodą.
Wszelkiego typu interwencje kontrolne,
naprawy lub wymiany obejmujące
poduszki powietrzne, powinny być
wykonywane w ASO marki Jeep.
W przypadku złomowania samochodu
należy zwrócić się do ASO marki Jeep
w celu zdezaktywowania układu poduszek
powietrznych.
Aktywacja napinaczy pasów
bezpieczeństwa i poduszek powietrznych
uzależniona jest od różnych czynników,
w zależności od typu zderzenia. Brak
aktywacji jednego lub kilku z urządzeńnie wskazuje na niewłaściwe
funkcjonowanie systemu.
UWAGA
101)Nie należy naklejać taśm
samoprzylepnych lub innych przedmiotów
na kierownicę, deskę rozdzielczą w strefie
poduszki powietrznej po stronie pasażera
lub boczne poszycie dachu i na siedzenia.
Nie należy umieszczać przedmiotów na
desce rozdzielczej po stronie pasażera (na
przykład telefonów komórkowych), gdyż
mogą one utrudnić prawidłowe rozłożenie
się poduszki powietrznej pasażera,
a ponadto spowodować poważne obrażenia
osób siedzących w samochodzie.
102)Podczas jazdy obie ręce należy
trzymać na kierownicy tak, aby
w przypadku interwencji poduszki
powietrznej mogła ona napełnić się bez
przeszkód. Nie powinno się jechać z głową
pochyloną do przodu, ale oprzeć plecy
o oparcie w pozycji zapewniającej dobre
przyleganie do oparcia.103)Gdy poduszka powietrzna po stronie
pasażera jest aktywna, foteliki dla dzieci,
które montuje się w kierunku przeciwnym
do kierunku jazdy, NIE powinny być
montowane na siedzeniu pasażera
przedniego. Aktywacja poduszki
powietrznej w przypadku zderzenia może
spowodować śmiertelne obrażenia
przewożonego dziecka, niezależnie od siły
uderzenia. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy.
Ponadto siedzenie pasażera przedniego
powinno być wyregulowane w pozycji jak
najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą. Gdy tylko
fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
104)Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.
105)Nie należy opierać głowy, ramion lub
łokci o drzwi, szyby samochodu
i w pobliżu bocznych poduszek
powietrznych, aby uniknąć ewentualnych
obrażeń podczas fazy napełniania
poduszek.
150
BEZPIECZEŃSTWO

106)Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.
107)Jeżeli lampka sygnalizacyjna
nie
zaświeca się po ustawieniu wyłącznika
zapłonu w położenie MAR lub świeci się
podczas jazdy, oznacza to, że
prawdopodobnie wystąpiła anomalia
w systemach bezpieczeństwa; w takiej
sytuacji poduszki powietrzne lub
napinacze mogą nie uaktywnić się w razie
kolizji lub, w ograniczonej ilości
przypadków, uaktywnić się nieprawidłowo.
Przed dalszą jazdą należy skontaktować
się z ASO marki Jeep, aby natychmiast
skontrolować system.
108)W niektórych wersjach, w razie awarii
diody
OFF(na panelu znajdującym się
na desce rozdzielczej), zaświeca się
lampka sygnalizacyjna
w zestawie
wskaźników i wyłączane są poduszki
powietrzne po stronie pasażera.
W niektórych wersjach, w razie awarii
diody
ON(na panelu znajdującym się
na desce rozdzielczej), zaświeca się
lampka sygnalizacyjna
w zestawie
wskaźników.
109)W przypadku poduszki typu Side bag
nie należy na oparcia siedzeń przednich
zakładać pokrowców ani koszulek.110)Nie należy podróżować
z przedmiotami znajdującymi się na
kolanach, klatce piersiowej lub z fajkami,
ołówkami itp. w ustach. W razie zderzenia
z interwencją poduszki powietrznej mogą
spowodować poważne obrażenia.
111)Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO
marki Jeep.
151

112)Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i silnik jest
wyłączony, poduszki powietrzne mogą
uruchomić się również w sytuacji, kiedy
stojący samochód zostanie uderzony przez
inny poruszający się pojazd. W związku
z tym, nawet gdy samochód stoi, foteliki
dla dzieci montowane tyłem do kierunku
jazdy NIE powinny być instalowane na
siedzeniu pasażera przedniego, gdy
poduszka pasażera przedniego jest
aktywna. Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy.
Ponadto siedzenie pasażera przedniego
powinno być wyregulowane w pozycji jak
najdalej do tyłu, aby uniknąć
ewentualnego kontaktu fotelika
z dzieckiem z deską rozdzielczą. Gdy tylko
fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
Przypomina się, że w sytuacji, kiedy
kluczyk znajduje się w położeniu STOP,
żadne urządzenia bezpieczeństwa
(poduszki powietrzne lub napinacze pasówbezpieczeństwa), w przypadku zderzenia
nie uaktywnią się; dlatego brak aktywacji
tych urządzeń w tego typu przypadkach
nie może być traktowany jako oznaka
niewłaściwego funkcjonowania systemu.
113)O awarii lampki sygnalizującej awarię
poduszki powietrznej świadczy zaświecona
na wyświetlaczu w zestawie wskaźników
ikona awarii poduszki powietrznej
i specjalny komunikat. Nie następuje
dezaktywacja ładunków pirotechnicznych.
Przed dalszą jazdą należy skontaktować
się z ASO marki Jeep, aby natychmiast
skontrolować system.
114)Interwencja przednich poduszek
powietrznych przewidziana jest dla
zderzeń o energii większej niż dla
napinaczy pasów bezpieczeństwa.
W przypadku zderzenia o energii
mieszczącej się w przedziale tych dwóch
wartości progowych, uruchomią się tylko
napinacze pasów bezpieczeństwa, co
należy uważać za normalne.115)Poduszka powietrzna nie zastępuje
pasa bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto z uwagi na fakt, iż
przednie poduszki powietrzne nie
interweniują w przypadku zderzeń
czołowych przy niskich prędkościach,
zderzeniach bocznych, zderzeniach
tylnych lub przewróceniu się samochodu,
w sytuacjach takich pasażerowie chronieni
są tylko pasami bezpieczeństwa, które
powinny być zawsze zapięte.
152
BEZPIECZEŃSTWO

URUCHAMIANIE I JAZDA
Poznajmy go w każdym szczególe:
zobaczmy, jak najlepiej wykorzystać cały
jego potencjał.
Podajemy informacje o tym, jak
bezpiecznie prowadzić samochód
w każdej sytuacji, sprawiając, by stał się
on przyjaznym towarzyszem podróży,
dbającym o nasz komfort i zasób portfela.URUCHAMIANIE SILNIKA.......154
NA POSTOJU...............156
ELEKTRYCZNY HAMULEC
POSTOJOWY (EPB)...........156
MANUALNA SKRZYNIA BIEGÓW . . .159
AUTOMATYCZNA SKRZYNIA
BIEGÓW.................160
AUTOMATYCZNA SKRZYNIA BIEGÓW
Z PODWÓJNYM SPRZĘGŁEM.....163
NAPĘD NA CZTERY KOŁA - JEEP
ACTIVE DRIVE (4WD) i JEEP ACTIVE
DRIVE LOW (4WD LOW)........167
SELEC-TERRAIN.............168
SYSTEM STOP/START.........169
OGRANICZNIK PRĘDKOŚCI (SPEED
LIMITER).................171
ELEKTRONICZNY TEMPOMAT. . . .172
ADAPTIVE CRUISE CONTROL (ACC) .173
SYSTEM PARKSENSE.........179
SYSTEM ACTIVE PARKSENSE. . . .183
SYSTEM SIDE DISTANCE
WARNING.................188
SYSTEM LANESENSE (powiadomienie
o wyjechaniu poza pas ruchu).....190
KAMERA TYLNA (PARKVIEW® REAR
BACKUP CAMERA)...........192
TANKOWANIE SAMOCHODU.....194
HOLOWANIE PRZYCZEPY.......198
153

URUCHAMIANIE SILNIKA
116) 117) 118)44) 45) 46) 47)
Przed uruchomieniem samochodu należy
wyregulować siedzenie, lusterko wsteczne
wewnętrzne i lusterka zewnętrzne oraz
prawidłowo zapiąć pas bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał przyspieszenia.
W razie potrzeby na wyświetlaczu mogą
pojawiać się komunikaty wskazujące
procedurę uruchamiania samochodu.
Wersje LPG
Uruchamianie silnika następuje zawsze
w trybie zasilania benzyną, niezależnie
od wybranego wcześniej trybu.
Konieczne jest więc, aby w zbiorniku
benzyny zawsze znajdowała się rezerwa
paliwa wystarczająca, by zachować
właściwy stan pompy benzyny i by
zagwarantować przełączenia tymczasowe
z trybu zasilania metanem lub LPG na
tryb zasilania benzyną w momencie
żądania lepszych osiągów.
PROCEDURA W PRZYPADKU
WERSJI Z MANUALNĄ
SKRZYNIĄ BIEGÓW
Należy wykonać, co następuje:włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu luzu;
ustawić wyłącznik zapłonu w położeniu
MAR. W wersjach Diesel w zestawie
wskaźników zaświeca się lampka
sygnalizacyjna
: poczekać na
zgaśnięcie lampki sygnalizacyjnej;
wcisnąć do oporu pedał sprzęgła, bez
naciskania pedału przyspieszenia;
ustawić wyłącznik zapłonu
w położeniu AVV i zwolnić go, gdy tylko
silnik zostanie uruchomiony;
jeśli silnik nie uruchomi się w ciągu
10 sekund, ustawić wyłącznik zapłonu
w położeniu STOP i poczekać
10-15 sekund przed powtórzeniem
manewru uruchamiania.
PROCEDURA W PRZYPADKU
WERSJI Z AUTOMATYCZNĄ
SKRZYNIĄ BIEGÓW
Należy wykonać, co następuje:włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu P (Parking) lub N
(Luz);
wcisnąć do oporu pedał hamulca, bez
naciskania pedału przyspieszenia;
ustawić wyłącznik zapłonu
w położeniu AVV;
jeśli silnik nie uruchomi się, ustawić
wyłącznik zapłonu w położeniu STOP
i poczekać 10-15 sekund przed
powtórzeniem manewru uruchamiania.
OSTRZEŻENIE Jeśli w momencie, gdy
wyłącznik zapłonu znajduje się
w położeniu MAR, symbol
na
wyświetlaczu nadal się świeci razem
z lampką sygnalizacyjną
, wówczas
należy ustawić wyłącznik zapłonu
w położeniu STOP, a następnie
ponownie w MAR. Jeśli lampka
sygnalizacyjna (lub symbol na
wyświetlaczu) nadal jest włączona,
należy spróbować innym kluczykiem
z wyposażenia. Jeżeli to nie przyniosło
rezultatu uruchomienia silnika, należy
zwrócić się do ASO marki Jeep.
BRAK URUCHOMIENIA SILNIKA
Uruchamianie silnika w przypadku
rozładowanej lub wyczerpującej się baterii
w kluczyku elektronicznym (Keyless
Enter-N-Go)
Brak reakcji wyłącznika zapłonu na
naciskanie odpowiedniego przycisku
może oznaczać, że bateria w kluczyku
elektronicznym jest rozładowana lub
bliska wyczerpania się. System nie
154
URUCHAMIANIE I JAZDA
