2018 JEEP COMPASS Návod k použití a údržbě (in Czech)

Doporučené maximální rychlosti při
podřazování
VAROVÁNÍ!
Nedodržením doporučených maximál-
ních rychlostí při podřazování by mohlo
dojít k přetočení motoru nebo k poškození
lamely spojky i přesto, že je pedál spojky
sešlápnutý.
Manuální převodovka Rychlostní stupně v km/h (mph)
Volba převodového
stupněz 6. na 5. z 5. na 4 z 4. na 3. z 3. na 2. z 2. na 1.
Maximální rychlost 129 (80) 113 (70) 81 (50) 48 (30) 24 (15)
VAROVÁNÍ!
Pokud při podřazení přeskočíte rychlostní
stupeň nebo podřadíte v příliš vysoké
rychlosti vozidla, mohou tyto stavy způso-
bit přetáčení motoru, pokud je zvolen pří-
liš nízký rychlostní stupeň a je uvolněný
pedál spojky. K poškození spojky a převo-
dovky může dojít v důsledku přeskočení
rychlostního stupně při podřazení nebo
VAROVÁNÍ!
v důsledku podřazení v příliš vysoké rych-
losti vozidla, a to i přesto, že bude pedál
spojky sešlápnut (tj. nebude uvolněný).
167

Parkování
Při parkování a opuštění vozidla postupujte
takto:
• Zařaďte převodový stupeň (první převo-
dový stupeň, pokud je vozidlo směrem do
svahu, nebo zpátečku, pokud je vozidlo
směrem ze svahu) a nechte kola zatočená.
• Zastavte motor a zapněte parkovací brzdu.
• Vždy vyjměte dálkový ovladač.
• Pokud je vozidlo zaparkováno na prudkém
svahu, zablokujte kola klínem nebo
kamenem.
POZNÁMKA:
Nikdy nenechávejte vozidlo s převodovkou
v neutrální poloze (nebo, u vozidel s automa-
tickou převodovkou, před umístěním řadicí
páku do polohy PARKOVÁNÍ).
UPOZORNĚNÍ!
Nikdy nenechávejte děti ve vozidle bez
dozoru. Při vystupování z vozidla vždy
odeberte dálkový ovladač a vezměte si jej
s sebou.
AUTOMATICKÁ
PŘEVODOVKA – POKUD JE
SOUČÁSTÍ VÝBAVY
UPOZORNĚNÍ!
• Nepoužívejte nikdy polohu PARKO-
VÁNÍ jako náhražku za parkovací
brzdu. Před vystoupením z vozidla vždy
úplně zatáhněte parkovací brzdu,
abyste zabránili pohybu vozidla a pří-
padnému úrazu nebo škodě.
• Pokud není řadicí páka v poloze PAR-
KOVÁNÍ, mohlo by se vozidlo rozjet
a zranit vás nebo další osoby. Proveďte
kontrolu tak, že se při uvolněném brzdo-
vém pedálu pokusíte přemístit volič pře-
vodového stupně z polohy PARKO-
VÁNÍ. Před vystoupením z vozidla
zkontrolujte, zda je převodovka
v poloze PARKOVÁNÍ.
• Pokud jsou otáčky motoru vyšší než
volnoběžné, je nebezpečné přeřazovat
z polohy PARKOVÁNÍ nebo NEUTRÁL.
Pokud není brzdový pedál pevně
sešlápnutý, vozidlo by se mohlo rychle
UPOZORNĚNÍ!
rozjet dopředu nebo dozadu. Mohli
byste ztratit kontrolu nad vozidlem a do
někoho nebo něčeho najet. Převodový
stupeň zařazujte jen tehdy, když motor
normálně běží na volnoběh a máte silně
sešlápnutý brzdový pedál.
• Pokud se vozidlo během řazení pohy-
buje, nemusí se nově zvolený stupeň
zařadit.
• Neúmyslný pohyb vozidla může zranit
osoby sedící ve vozidle nebo vyskytu-
jící se poblíž vozidla. Jak je pravidlem
u všech vozidel, nesmíte nikdy opustit
vozidlo, jehož motor běží. Před vystou-
pením z vozidla vždy zcela zastavte
vozidlo, poté zatáhněte parkovací
brzdu, přeřaďte do polohy PARKO-
VÁNÍ, vypněte motor a vyjměte dálkový
ovladač. Když je zapalování v poloze
LOCK/OFF (Zamknuto/vypnuto)
(vyjmutí klíčku) (nebo se startováním
motoru pomocí tlačítka, když je zapalo-
vání v režimu OFF (Vypnuto)), převo-
dovka je uzamknuta v poloze PARKO-
STARTOVÁNÍ A PROVOZ
168

UPOZORNĚNÍ!
VÁNÍ, čímž je vozidlo zajištěno proti
nechtěnému pohybu.
• Když vozidlo opouštíte, vždy se ujistěte,
že je zapalování v režimu OFF
(Vypnuto), odeberte dálkový ovladač
z vozidla a vozidlo zamkněte.
• Nikdy nenechávejte děti ve vozidle bez
dozoru a zabraňte přístupu k nezamče-
nému vozidlu. Ponechání dětí ve vozi-
dle bez dozoru je nebezpečné z mnoha
důvodů. Může dojít k vážnému nebo
smrtelnému zranění dětí nebo jiných
osob. Musíte děti upozornit, aby se
nedotýkaly parkovací brzdy, brzdového
pedálu nebo voliče převodového
stupně.
• Dálkový ovladač nenechávejte ve vozi-
dle nebo v jeho blízkosti, ani v místě
přístupném dětem; u vozidel se starto-
váním motoru pomocí tlačítka nenechá-
vejte zapalování v režimu ON/RUN
(Zapnuto/chod). Dítě může manipulo-
vat s elektricky ovládanými okny, jinými
ovládacími prvky nebo uvést vozidlo do
pohybu.
VAROVÁNÍ!
Při nedodržení následujících opatření
může dojít k poškození převodovky:
• Do polohy PARKOVÁNÍ nebo ZPÁ-
TEČKA přeřazujte až po úplném zasta-
vení vozidla.
• Neřaďte do polohy PARKOVÁNÍ, ZPÁ-
TEČKA, NEUTRÁL nebo JÍZDA, když
jsou otáčky motoru vyšší než volno-
běžné.
• Před přeřazením na kterýkoliv převo-
dový stupeň musíte pevně sešlápnout
brzdový pedál.
POZNÁMKA:
Při přeřazování z polohy PARKOVÁNÍ
musíte sešlápnout a přidržet sešlápnutý brz-
dový pedál.
Blokování zapalování v poloze
parkování
Vozidla se startováním motoru pomocí
tlačítka:
Toto vozidlo je vybaveno blokováním zapa-
lování v poloze Parkování, které vyžaduje,
aby před vypnutím zapalování byla převo-dovka v poloze PARKOVÁNÍ. To napomáhá
zabránit řidiči neúmyslně opustit vozidlo,
aniž by přeřadil do polohy PARKOVÁNÍ.
Tento systém rovněž uzamkne převodovku
v poloze PARKOVÁNÍ vždy, když je zapalo-
vání v režimu OFF (Vypnuto).
Vozidla s mechanickým klíčem:
Toto vozidlo je vybaveno blokováním klíče
zapalování v poloze PARKOVÁNÍ, které
vyžaduje, aby před nastavením zapalování
do polohy OFF (Zamknuto/vypnuto) byla
převodovka v poloze PARKOVÁNÍ. Klíč lze
vyjmout ze zapalování, pouze když je zapa-
lování v poloze OFF (Vypnuto) a převodovka
se uzamkne v poloze PARKOVÁNÍ, když je
zapalování v poloze OFF (Vypnuto).
Pokud je akumulátor vozidla vybitý, bude klíč
zablokovaný v zapalování, i když je volič
převodového stupně v poloze PARKOVÁNÍ.
Nabijte akumulátor, aby bylo možné vyjmout
klíč.
169

Systém blokování brzd / řazení
převodovky
Toto vozidlo je vybaveno systémem bloko-
vání brzd / řazení převodovky (BTSI), který
přidrží volič převodového stupně v poloze
PARKOVÁNÍ, nejsou-li zabrzděny brzdy.
Chcete-li vyřadit převodovku z polohy PAR-
KOVÁNÍ, musíte nastavit zapalování do
režimu ON/RUN (Zapnuto/chod) (bez
ohledu na to, zda motor běží či nikoli)
a sešlápnout brzdový pedál. Pokud je vozi-
dlo zastaveno nebo se pohybuje nízkou
rychlostí, musí se brzdový pedál také
sešlápnout při přeřazování z polohy NEUT-
RÁL do polohy JÍZDA nebo ZPÁTEČKA.
Devítistupňová automatická
převodovka
POZNÁMKA:
Vaše vozidlo může být vybaveno šestirych-
lostní nebo devítirychlostní automatickou
převodovkou, v závislosti na modelu. Tato
část popisuje funkci šestirychlostní i devíti-
rychlostní převodovky.Rozsah převodových stupňů (PRND) se
zobrazuje vedle rámečku voliče převodo-
vého stupně a rovněž na displeji sdruženého
přístroje. Chcete-li zvolit některý převodový
stupeň, stiskněte blokovací tlačítko na voliči
převodového stupně a posuňte páku dozadu
nebo dopředu. Chcete-li přeřadit z polohy
PARKOVÁNÍ (nebo NEUTRÁL, pokud vozi-
dlo stojí nebo se pohybuje nízkou rychlostí),
musíte též sešlápnout brzdový pedál. Pro
běžnou jízdu zvolte režim JÍZDA.
POZNÁMKA:
V případě nesouladu mezi polohou voliče
převodového stupně a aktuální převodovým
stupněm (například když řidič zvolí ZPÁ-
TEČKU během jízdy dopředu) bude nepře-
tržitě blikat indikátor polohy, dokud nebude
volič navrácen do správné polohy, nebo
dokud nebude možné dokončit požadované
řazení.
Elektronicky řízená převodovka přizpůso-
buje strategii řazení na základě vstupů
řidiče, okolních podmínek a stavu vozovky.
Elektronika převodovky se kalibruje samo-
činně, proto může několik prvních přeřazení
u nového vozidla proběhnout poněkudtrhavě. Jedná se o normální jev, přesného
řazení se u převodovky dosáhne po ujetí
několika stovek kilometrů (mil).
Devítistupňová převodovka byla vyvinuta,
aby splňovala potřeby současných i budou-
cích FWD/AWD. Software a kalibrace jsou
vyladěny za účelem optimalizace jízdního
projevu spotřeby paliva. Některé kombinace
provedení vozidla a hnacího ústrojí využívají
pouze 9. stupeň při velmi specifických jízd-
ních situacích a podmínkách.
Řazení z polohy JÍZDA do polohy PARKO-
VÁNÍ nebo ZPÁTEČKA lze provést až po
uvolnění plynového pedálu a zastavení vozi-
dla. Při přeřazování mezi těmito převody
musíte ponechat nohu na brzdovém pedálu.
Volič převodového stupně má polohy PAR-
KOVÁNÍ, ZPÁTEČKA, NEUTRÁL, JÍZDA
a AutoStick (+/–). Manuální řazení lze prová-
dět pomocí ovládání řazení AutoStick. Pře-
sunutím voliče převodového stupně do
polohy AutoStick (+/–) (vedle polohy JÍZDA)
se aktivuje režim AutoStick, který umožňuje
ovládání manuálního řazení a zobrazuje ak-
tuální převodový stupeň na sdruženém pří-
stroji (jako 1, 2, 3 atd.). Zatlačením voliče
STARTOVÁNÍ A PROVOZ
170

převodového stupně dopředu (–) nebo
dozadu (+) během aktivované polohy
AutoStick manuálně zvolíte převodový stu-
peň. Viz „Systém AutoStick“ v této kapitole,
kde jsou uvedeny podrobnější informace.
POZNÁMKA:
Pokud volič převodového stupně nelze pře-
sunout do polohy PARKOVÁNÍ, ZPÁ-
TEČKA, nebo NEUTRÁLNÍ polohy (při
pohybu dopředu), je pravděpodobně
v poloze AutoStick (+/–) (vedle polohy
JÍZDA). V režimu AutoStick je na sdruženém
přístroji zobrazen převodový stupeň (1, 2,
3 atd.). Přesuňte volič převodového stupně
doprava (do polohy JÍZDA [D]) pro přístup
k poloze PARKOVÁNÍ, ZPÁTEČKA a NEU-
TRÁL.
Rozsahy převodových stupňů
Při řazení z polohy PARKOVÁNÍ nebo NEU-
TRÁL na jiný rozsah převodových stupňů
nesešlapujte plynový pedál.
POZNÁMKA:
Po výběru jakéhokoli převodového stupně
před akcelerací vyčkejte, než se zvolený stu-
peň zařadí. To je zvláště důležité, pokud je
motor studený.PARKOVÁNÍ (P)
Tento rozsah doplňuje funkci parkovací
brzdy uzamknutím převodovky. V tomto roz-
sahu je možné spustit motor. Nepokoušejte
se nikdy použít polohu PARKOVÁNÍ, je-li
vozidlo v pohybu. Při vystupování z vozidla,
které je v tomto rozsahu, zatáhněte parko-
vací brzdu.
Při parkování na rovném povrchu můžete
nejprve nastavit převodovku do polohy PAR-
KOVÁNÍ a poté zatáhnout parkovací brzdu.
Při parkování na svahu zatáhněte parkovací
brzdu před nastavením převodovky do
polohy PARKOVÁNÍ, jinak zatížení působící
na uzamykací mechanismus převodovky
může způsobit, že bude obtížné přemístit
volič převodového stupně z polohy PARKO-
VÁNÍ. Z důvodu opatrnosti natočte přední
kola směrem k obrubníku, parkujete-li smě-
rem ze svahu, nebo směrem od obrubníku,
parkujete-li směrem do svahu.

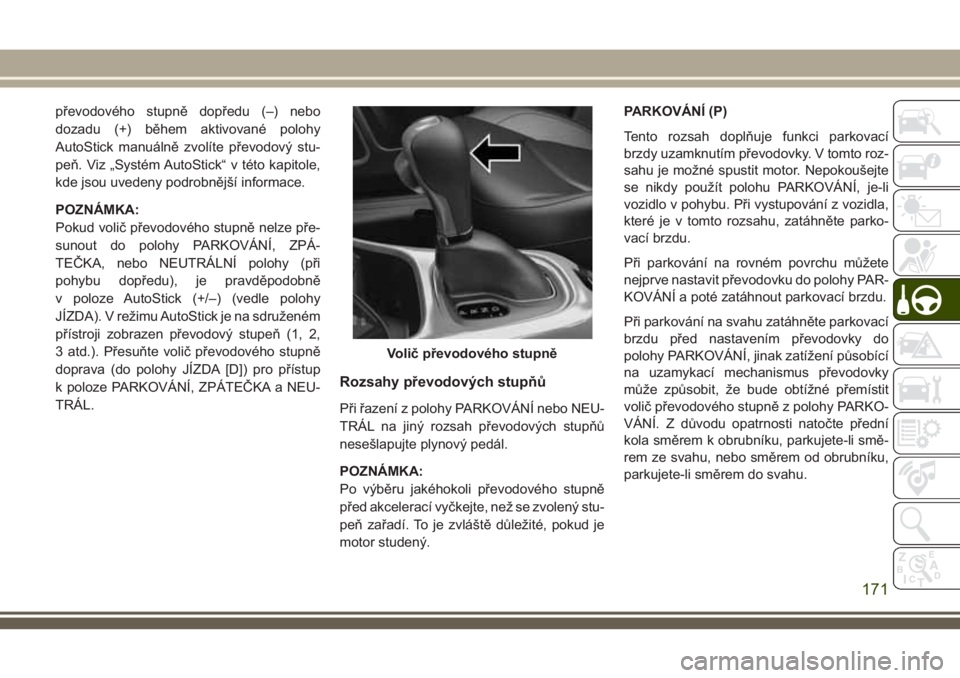

Volič převodového stupně
171

Při vystupování z vozidla vždy:
1. Zatáhněte parkovací brzdu.
2. Zařaďte polohu PARKOVÁNÍ.
3. Vypněte zapalování.
4. Vyjměte dálkový ovladač z vozidla.
POZNÁMKA:
Pokud je vozidlo zaparkováno na prudkém
svahu, zablokujte kola klínem nebo
kamenem.
UPOZORNĚNÍ!
• Nepoužívejte nikdy polohu PARKO-
VÁNÍ jako náhražku za parkovací
brzdu. Před vystoupením z vozidla vždy
úplně zatáhněte parkovací brzdu,
abyste zabránili pohybu vozidla a pří-
padnému úrazu nebo škodě.
• Pokud není řadicí páka v poloze PAR-
KOVÁNÍ, mohlo by se vozidlo rozjet
a zranit vás nebo další osoby. Proveďte
kontrolu tak, že se při uvolněném brzdo-
vém pedálu pokusíte přemístit volič pře-
vodového stupně z polohy PARKO-
VÁNÍ. Před vystoupením z vozidla
UPOZORNĚNÍ!
zkontrolujte, zda je převodovka
v poloze PARKOVÁNÍ.
• Pokud jsou otáčky motoru vyšší než
volnoběžné, je nebezpečné přeřazovat
z polohy PARKOVÁNÍ nebo NEUTRÁL.
Pokud není brzdový pedál pevně
sešlápnutý, vozidlo by se mohlo rychle
rozjet dopředu nebo dozadu. Mohli
byste ztratit kontrolu nad vozidlem a do
někoho nebo něčeho najet. Převodový
stupeň zařazujte jen tehdy, když motor
normálně běží na volnoběh a máte silně
sešlápnutý brzdový pedál.
• Pokud se vozidlo během řazení pohy-
buje, nemusí se nově zvolený stupeň
zařadit.
• Neúmyslný pohyb vozidla může zranit
osoby sedící ve vozidle nebo vyskytu-
jící se poblíž vozidla. Jak je pravidlem
u všech vozidel, nesmíte nikdy opustit
vozidlo, jehož motor běží. Před vystou-
pením z vozidla vždy zcela zastavte
vozidlo, poté zatáhněte parkovací
brzdu, přeřaďte do polohy PARKO-
VÁNÍ, vypněte motor a vyjměte dálkový
UPOZORNĚNÍ!
ovladač. Když je zapalování v poloze
LOCK/OFF (Zamknuto/vypnuto)
(vyjmutí klíčku) (nebo se startováním
motoru pomocí tlačítka, když je zapalo-
vání v režimu OFF (Vypnuto)), převo-
dovka je uzamknuta v poloze PARKO-
VÁNÍ, čímž je vozidlo zajištěno proti
nechtěnému pohybu.
• Když vozidlo opouštíte, vždy se ujistěte,
že je zapalování v režimu OFF
(Vypnuto), odeberte dálkový ovladač
z vozidla a vozidlo zamkněte.
• Nikdy nenechávejte děti ve vozidle bez
dozoru a zabraňte přístupu k nezamče-
nému vozidlu. Ponechání dětí ve vozi-
dle bez dozoru je nebezpečné z mnoha
důvodů. Může dojít k vážnému nebo
smrtelnému zranění dětí nebo jiných
osob. Musíte děti upozornit, aby se
nedotýkaly parkovací brzdy, brzdového
pedálu nebo voliče převodového
stupně.
• Dálkový ovladač nenechávejte ve vozi-
dle nebo v jeho blízkosti, ani v místě
přístupném dětem; u vozidel se starto-
STARTOVÁNÍ A PROVOZ
172

UPOZORNĚNÍ!
váním motoru pomocí tlačítka nenechá-
vejte zapalování v režimu ON/RUN
(Zapnuto/chod). Dítě může manipulo-
vat s elektricky ovládanými okny, jinými
ovládacími prvky nebo uvést vozidlo do
pohybu.
VAROVÁNÍ!
• Před přemístěním voliče převodového
stupně z polohy PARKOVÁNÍ musíte
spínač zapalování přepnout do polohy
režimu ON/RUN (Zapnuto/chod) a rov-
něž sešlápnout brzdový pedál. V opač-
ném případě může dojít k poškození
voliče převodového stupně.
• Při řazení z polohy PARKOVÁNÍ nebo
NEUTRÁL na jiný rozsah převodových
stupňů NEVYTÁČEJTE motor do vyso-
kých otáček, mohlo by dojít k poškození
hnacího ústrojí.Pomocí následujících postupů zajistíte, aby
byla řadicí páka řádně nastavena do polohy
PARKOVÁNÍ:
• Při řazení do polohy PARKOVÁNÍ stiskněte
blokovací tlačítko na voliči převodového
stupně a pevně zatlačte páku zcela
dopředu do koncové polohy.
• Podívejte se na zobrazení polohy rychlost-
ních stupňů převodovky a zkontrolujte, zda
ukazuje polohu PARKOVÁNÍ (P).
• Uvolněte brzdový pedál a ověřte, že se
volič převodového stupně nepohne
z polohy PARKOVÁNÍ.
ZPÁTEČKA (R)
Tento rozsah se používá pro couvání vozi-
dla. Přeřaďte na ZPÁTEČKU až po úplném
zastavení vozidla.
NEUTRÁL (N)
Tento rozsah použijte, když vozidlo stojí
delší dobu s běžícím motorem. V tomto roz-
sahu je možné spustit motor. Pokud musíte
opustit vozidlo, zatáhněte parkovací brzdu
a přeřaďte do polohy PARKOVÁNÍ.
UPOZORNĚNÍ!
Při jízdě se svahu nejezděte na NEUT-
RÁL a nikdy při tom nevypínejte zapalo-
vání. Jsou to nebezpečné návyky, které
omezují vaší schopnost reagovat na
změny dopravní situace nebo stavu sil-
nice. Mohli byste ztratit kontrolu nad vozi-
dlem a mohlo by dojít k nehodě.
VAROVÁNÍ!
Je-li převodovka v poloze NEUTRÁL při
tažení vozidla, jízdě z kopce nebo
z nějakého jiného důvodu, může dojít
k jejímu vážnému poškození.
Viz podkapitola „Rekreační tažení“ kapi-
toly „Startování a provoz“ a podkapitola
„Tažení nepojízdného vozidla“ kapitoly
„V případě nouze“, kde jsou uvedeny
podrobnější informace.
JÍZDA (D)
Tento rozsah by se měl používat u většiny
jízd ve městě nebo na dálnici. Poskytuje
nejplynulejší řazení nahoru a dolů a nejnižší
spotřebu paliva. Převodovka automaticky
173

řadí nahoru přes všechny převodové stupně
pro jízdu vpřed. Poloha JÍZDA poskytuje
optimální jízdní vlastnosti za všech normál-
ních provozních podmínek.
Pokud převodovka často řadí (například při
jízdě vozidla v podmínkách způsobujících
vysoké zatížení, v kopcovitém terénu, při
jízdě v silném protivětru nebo při tažení
těžkého přívěsu), použijte ovládání řazení
AutoStick a zvolte nižší převodový stupeň
(pro více informací viz „AutoStick“ v této
kapitole). Za těchto podmínek vede snížení
počtu řazení a omezení nárůstu zahřívání
dosažené použitím nižšího převodového
stupně ke zlepšení výkonu a prodloužení
životnosti převodovky.
Jestliže teplota převodovky překročí nor-
mální provozní limity, řídicí jednotka převo-
dovky upraví strategii řazení, omezí točivý
moment motoru anebo rozšíří rozsah spí-
nání spojky měniče točivého momentu. Tím
se zabrání poškození převodovky z důvodu
přehřátí.Pokud se převodovka extrémně zahřeje,
může se rozsvítit kontrolka teploty převo-
dovky a převodovka může řadit odlišně,
dokud nevychladne.
Za nízkých teplot lze činnost převodovky
upravovat v závislosti na teplotě motoru
a/nebo převodovky a na rychlosti vozidla.
Tato funkce zkracuje dobu zahřívání motoru
a převodovky. Dosáhne se tak maximální
účinnosti. Zapnutí spojky měniče točivého
momentu (a řazení na 8. nebo 9. stupeň) je
zakázáno, dokud se nezahřeje motor anebo
převodovka (viz „Poznámka“ v podkapitole
„Spojka měniče točivého momentu“ v této
kapitole). Jakmile teplota (teploty) vzroste
na přiměřenou hodnotu, obnoví se normální
provoz.
AUTOSTICK
AutoStick je interaktivní funkce převodovky
zajišťující ovládání manuálního řazení
a poskytující řidiči větší kontrolu nad vozi-
dlem. Funkce AutoStick umožňuje maxima-
lizovat brzdění motorem, eliminovat
nežádoucí řazení na vyšší rychlostní stupeň
a podřazování a zlepšit celkový výkon vozi-
dla. Tento systém může také poskytovatvětší kontrolu nad vozidlem při předjíždění,
při jízdě ve městě, na kluzké silnici, při jízdě
v horách, při tažení přívěsu a v mnoha dal-
ších situacích.
Funkce
Když je volič převodového stupně v poloze
AutoStick (vedle polohy JÍZDA), je možné
s ní pohybovat dopředu a dozadu. To umož-
ňuje řidiči manuálně zvolit použitý převo-
dový stupeň. Přemístění voliče převodového
stupně dopředu (–) aktivuje řazení dolů
a jeho přemístění dozadu (+) aktivuje řazení
nahoru. Aktuální převodový stupeň se zo-
brazí na sdruženém přístroji.
V režimu AutoStick bude převodovka řadit
nahoru nebo dolů, když řidič přemístí volič
převodového stupně dozadu (+) nebo
dopředu (–), pokud ovšem nemůže dojít ke
škubání nebo přetočení motoru. Převo-
dovka zůstane ve zvoleném převodovém
stupni, dokud nedojde k dalšímu řazení
nahoru nebo dolů, s níže uvedenou výjim-
kou.
STARTOVÁNÍ A PROVOZ
174
