2018 JEEP COMPASS Návod k použití a údržbě (in Czech)

Tabulka poloh systému ISOFIX ve vozidle
Hmotnostní
skupinaVelikostní
třídaUchyceníPřední spolu-
jezdecZadní vnější
P/LZadní pro-
střední seda-
dloKrajní mezi-
sedadloProstřední
mezisedadloDalší místa
Taška na pře-
nášení dítěteF ISO/L1 X X X není není není
G ISO/L2 X X X není není není
(1) X není X není není není
0–až10kgE ISO/R1 X IUF/IUF X není není není
(1) X není X není není není
0+–až13kgE ISO/R1 X IUF/IUF X není není není
D ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
(1) X není X není není není
I–9až18kgD ISO/R2 X IUF/IUF X není není není
C ISO/R3 X IUF/IUF X není není není
B ISO/F2 X IUF/IUF X není není není
B1 ISO/F2X X IUF/IUF X není není není
A ISO/F3 X IUF/IUF X není není není
(1) X není X není není není
II–15až
25 kg(1) X není X není není není
III–22až
36 kg(1) X není X není není není
143

Význam písmen použitých v tabulce výše:
• (1) = Pro dětský zádržný systém (CRS),
který nenese identifikaci (A až G) velikostní
třídy ISO/XX pro použitelnou hmotnostní
skupinu, může výrobce vozidla určit pro
konkrétní vozidlo dětský zádržný sys-
tém(y) ISOFIX pro každé sedadlo.
• IUF = Vhodné pro dětské zádržné systémy
ISOFIX orientované po směru jízdy univer-
zální kategorie schválené pro použití
v dané hmotnostní třídě.
• X = Poloha ISOFIX není vhodná pro dětské
zádržné systémy ISOFIX v této hmotnostní
skupině nebo této velikostní třídě.
Při instalaci dětského zádržného sys-
tému vždy dodržujte pokyny jeho
výrobce. Ne všechny dětské zádržné sys-
témy se instalují podle zde uvedených
pokynů. V případě použití dětského
zádržného systému Universal ISOFIX
můžete používat pouze schválené dětské
zádržné systémy s označením ECE R44
(verze R44/03 nebo vyšší) „Universal
ISOFIX“.Montáž dětského zádržného systému
ISOFIX
1. Uvolněte nastavovací prvky na dolních
spojovacích prvcích a na upevňovacím
popruhu dětské sedačky, abyste mohli
snáze připevnit spojovací prvky k ukotve-
ním ve vozidle.
2. Umístěte dětskou sedačku mezi dolní
ukotvení pro dané sedadlo. U některých
sedadel druhé řady bude možná třeba
pro lepší upevnění sedačky sklopit seda-
dlo a/nebo vytáhnout hlavovou opěrku.
Pokud lze zadní sedadla ve vozidle posu-
nout dopředu a dozadu, je možné, že je
budete chtít posunout do krajní zadní
polohy, abyste měli místo pro dětskou
sedačku. Abyste měli pro dětskou
sedačku více místa, můžete také posu-
nout dopředu přední sedadlo.
3. Připojte spojovací prvky dětského zádrž-
ného systému k dolním ukotvením ve
vybraném sedadle.
4. Pokud má dětský zádržný systém upev-
ňovací popruh, připojte jej k hornímu
úchytnému ukotvení. Viz část „Instalace
dětských zádržných systémů pomocíhorních upevňovacích ukotvení“, kde
najdete informace o směrech pro připev-
nění upevňovacího ukotvení.
5. Utáhněte všechny popruhy za součas-
ného posunování dětského zádržného
systému dozadu a dolů do sedačky. Nap-
něte a utáhněte popruhy podle pokynů
výrobce dětského zádržného systému.
6. Zatažením dětské sedačky dopředu
a dozadu v dráze pásu zkontrolujte, zda
je dětský zádržný systém řádně nainsta-
lován. Neměla by se v žádném směru
pohnout o více než 25 mm.
UPOZORNĚNÍ!
• Nesprávná instalace dětského zádrž-
ného systému do ukotvení ISOFIX
může způsobit selhání zádržného sys-
tému. Může dojít k závažnému zranění
nebo usmrcení dítěte. Při instalaci dět-
ského zádržného systému postupujte
přesně podle pokynů jeho výrobce.
• Kotvy dětského zádržného systému
jsou navrženy tak, aby vydržely zatížení
pouze od správně instalovaných dět-
BEZPEČNOST
144

UPOZORNĚNÍ!
ských zádržných systémů. V žádném
případě je nelze používat pro uchycení
bezpečnostních pásů pro dospělé,
kabelových svazků nebo pro uchycení
dalších předmětů nebo zařízení ve
vozidle.
• Instalaci dětského zádržného systému
provádějte, pouze když vozidlo stojí.
Dětský zádržný systém ISOFIX bude
správně upevněn do držáků, jakmile
uslyšíte cvaknutí.
Instalace dětských zádržných sys-
témů pomocí horních upevňovacích
úchytů:
1. Za sedadlem, kam chcete nainstalovat
dětský zádržný systém, najděte úchyt pro
upevnění popruhu. Je možné, že budete
muset posunout sedadlo dopředu,
abyste měli lepší přístup k upevňovacímu
úchytu. Pokud za sedadlem není žádný
horní upevňovací úchyt, nainstalujte dět-
ský zádržný systém ve vozidle na jiné
sedadlo, je-li to možné.2. Veďte upevňovací popruh co nejkratší
cestou mezi kotvou a dětskou sedačkou.
Je-li vaše vozidlo vybaveno nastavitel-
nými zadními hlavovými opěrkami, zved-
něte hlavovou opěrku a je-li to možné,
veďte upevňovací popruh mezi tyčemi
pod hlavovou opěrkou. Pokud to není
možné, snižte hlavovou opěrku a protáh-
něte upevňovací popruh kolem vnější
strany hlavové opěrky.
3. Upevněte hák upevňovacího popruhu
dětského zádržného systému k hornímu
upevňovacímu úchytu podle nákresu.
4. Napněte a utáhněte upevňovací popruh
podle pokynů výrobce dětského zádrž-
ného systému.
UPOZORNĚNÍ!
• Nesprávně ukotvený upevňovací
popruh může způsobit rozsáhlejší
pohyb hlavy a možné zranění dítěte.
Pro uchycení horního upevňovacího
popruhu dětského zádržného systému
používejte pouze ukotvovací místa
bezprostředně za dětskou sedačkou.
• Pokud má vozidlo dělené zadní seda-
dlo, dejte pozor, aby při napínání upev-
Upevňovací kotvy zadního sedadla
145

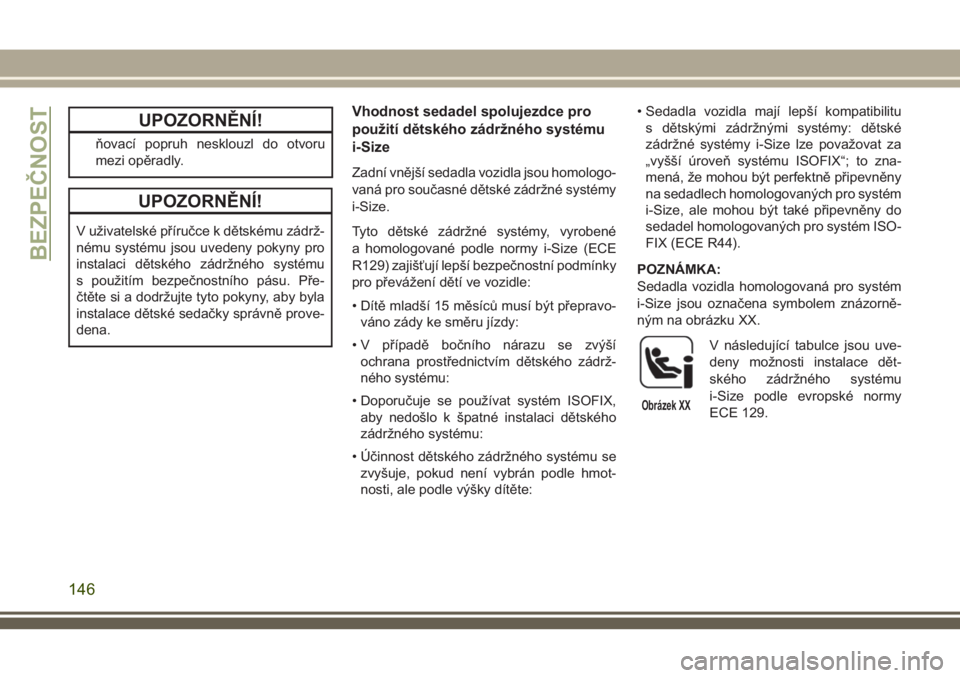

UPOZORNĚNÍ!
ňovací popruh nesklouzl do otvoru
mezi opěradly.
UPOZORNĚNÍ!
V uživatelské příručce k dětskému zádrž-
nému systému jsou uvedeny pokyny pro
instalaci dětského zádržného systému
s použitím bezpečnostního pásu. Pře-
čtěte si a dodržujte tyto pokyny, aby byla
instalace dětské sedačky správně prove-
dena.
Vhodnost sedadel spolujezdce pro
použití dětského zádržného systému
i-Size
Zadní vnější sedadla vozidla jsou homologo-
vaná pro současné dětské zádržné systémy
i-Size.
Tyto dětské zádržné systémy, vyrobené
a homologované podle normy i-Size (ECE
R129) zajišťují lepší bezpečnostní podmínky
pro převážení dětí ve vozidle:
• Dítě mladší 15 měsíců musí být přepravo-
váno zády ke směru jízdy:
• V případě bočního nárazu se zvýší
ochrana prostřednictvím dětského zádrž-
ného systému:
• Doporučuje se používat systém ISOFIX,
aby nedošlo k špatné instalaci dětského
zádržného systému:
• Účinnost dětského zádržného systému se
zvyšuje, pokud není vybrán podle hmot-
nosti, ale podle výšky dítěte:• Sedadla vozidla mají lepší kompatibilitu
s dětskými zádržnými systémy: dětské
zádržné systémy i-Size lze považovat za
„vyšší úroveň systému ISOFIX“; to zna-
mená, že mohou být perfektně připevněny
na sedadlech homologovaných pro systém
i-Size, ale mohou být také připevněny do
sedadel homologovaných pro systém ISO-
FIX (ECE R44).
POZNÁMKA:
Sedadla vozidla homologovaná pro systém
i-Size jsou označena symbolem znázorně-
ným na obrázku XX.
V následující tabulce jsou uve-
deny možnosti instalace dět-
ského zádržného systému
i-Size podle evropské normy
ECE 129.
Obrázek XX
BEZPEČNOST
146

Tabulka poloh dětské sedačky i-Size
Zaří-
zeníPřední
spolu-
jezdecKrajní
zadní
seda-
dloZadní
pro-
střední
seda-
dlo
Dětský
zádržný
systém
i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
Význam písmen použitých v tabulce výše:
• i-U = Vhodné pro univerzální dětské
zádržné systémy i-Size, orientované proti
směru i po směru jízdy.
• X = Sedadlo není vhodné pro univerzální
dětské zádržné systémy i-Size.
Dětské zádržné systémy doporučené
společností FCA pro vaše vozidlo
Příslušenství Lineaccessori MOPAR zahr-
nuje kompletní řadu dětských zádržných
systémů, které se připevňují pomocí bez-
pečnostního pásu s třemi místy upevnění,
nebo ukotvení systému ISOFIX.
147

Hmotnostní skupina Dětský zádržný systémTyp dětského zádrž-
ného systémuInstalace dětského
zádržného systému
Skupina 0 +: od narození do 13 kg
od 40 do 80 cm
Systém Britax Baby Safe
plus, číslo schválení:
E1 04301146, objednací
kód Jeep: 71806415 Univerzální dětské
zádržné systémy/ISOFIX
Musí být instalován
výhradně zády ke směru
jízdy pomocí bezpečnost-
ních pásů vozidla nebo
vyhrazené základny ISO-
FIX (kterou lze zakoupit
samostatně) a ukotvení
systému ISOFIX. Musí
být upevněn na zadní
vnější sedadla.
Základna Britax Baby
Safe ISOFIX, objednací
kód Jeep: 71806416
BEZPEČNOST
148

Hmotnostní skupina Dětský zádržný systémTyp dětského zádrž-
ného systémuInstalace dětského
zádržného systému
Skupina 1: od 9 do 18 kg od 67 do
105 cm
Britax Roemer Duo Plus,
homologační číslo
E1 04301133, objednací
kód Jeep: 71803161Musí být upevněn pouze
ve směru jízdy pomocí
upevňovacích prvků ISO-
FIX a horního popruhu
dodaného s dětským
zádržným systémem.
Musí být upevněn na
zadní vnější sedadla.
Skupina 2: od 15 do 25 kg od
95 do 135 cm
Britax Roemer Kidfix XP,
homologační číslo
E1 04301304, objednací
kód Jeep: 71807984Musí být upevněn pouze
ve směru jízdy pomocí
tříbodového bezpečnost-
ního pásu a ukotvení
ISOFIX vozidla, je-li
instalováno. Společnost
Jeep doporučuje instalaci
pomocí kotevních míst
ISOFIX vozidla. Musí být
upevněn na zadní vnější
sedadla.
149

Hmotnostní skupina Dětský zádržný systémTyp dětského zádrž-
ného systémuInstalace dětského
zádržného systému
Skupina 3: od 22 do 36 kg od
136 do 150 cm
Britax Roemer Kidfix XP,
homologační číslo
E1 04301304, objednací
kód Jeep: 71807984Musí být upevněn pouze
ve směru jízdy pomocí
tříbodového bezpečnost-
ního pásu a ukotvení
ISOFIX vozidla, je-li
instalováno. Společnost
Jeep doporučuje instalaci
pomocí kotevních míst
ISOFIX vozidla. Musí být
upevněn na zadní vnější
sedadla.
POZNÁMKA:
Společnost Jeep doporučuje instalaci dět-
ského zádržného systému podle pokynů,
které musí být zahrnuty.
BEZPEČNOST
150
