2018 Hyundai Ioniq Electric Manuale del proprietario (in Italian)

H57
Flusso energia
Il sistema veicolo elettrico tiene
informato il conducente in merito al
proprio flusso di energia nei vari
modi operativi. Durante la guida, il
flusso di energia corrente è
specificato in 3 modi.
Veicolo fermo
Il veicolo è fermo.
(Non c'è flusso di energia)
Propulsione EV
Solo la potenza erogata dal motore
elettrico è usata per condurre il
veicolo.
(Batteria ➞ Ruote)
Rigenerazione
La batteria ad alta tensione viene
caricata dal sistema di frenata
rigenerativa.
(Ruote ➞Batteria)
OAEQ046001L
OAEQ046020LOAEQ046002L

H58
Funzione Salvabatteria
ausiliario+
Salvabatteria ausiliario+ è una
funzione che controlla lo stato di
carica della batteria ausiliaria 12 V.
Se il livello della batteria ausiliaria è
basso, la batteria ad alta tensione
principale carica la batteria ausiliaria.
Informazioni
Alla consegna del veicolo la funzione
Salvabatteria sarà attiva. Se la
funzione non è necessaria, è possibile
disattivarla nel modo Impostazioni
utente nel quadro strumenti. Per
ulteriori informazioni, fare riferimento
alla pagina seguente.
Mode
Modo ciclico:Quando il veicolo è spento, con
tutte le porte, il cofano e il
portellone chiusi, il Salvabatteria
ausiliaria si attiva in accordo allo
stato della batteria ausiliaria.
Modo automatico: Quando il pulsante POWER è in
posizione ON con il connettore di
carica inserito, la funzione si attiva
a seconda dello stato della batteria
ausiliaria per prevenire un
eccessivo scaricamento della
batteria ausiliaria.Informazioni
• Il Salvabatteria ausiliaria si attivaper un massimo di 20 minuti. Se la
funzione Salvabatteria ausiliaria si
attiva più di 10 volte consecutive,
nel modo automatico la funzione
smetterà di attivarsi, stabilendo che
c'è un problema alla batteria
ausiliaria. In tal caso, guidare il
veicolo per un certo periodo di
tempo. La funzione si attiverà se la
batteria ausiliaria torna normale.
• La funzione Salvabatteria ausiliario+ non può evitare che la batteria si
scarichi se la batteria ausiliaria è
danneggiata, usurata, usata come
fonte di alimentazione o se vengono
utilizzati dispositivi elettronici non
autorizzati.
• Se la funzione Salvabatteria ausiliario+ è stata attivata, verrà
visualizzato un messaggio sul quadro
strumenti e il livello della batteria ad
alta tensione potrebbe diminuire.
i
i
U US
SO
O
D
D E
EL
L
V
V E
EI
IC
C O
O L
LO
O
E
E L
LE
E T
T T
TR
R I
IC
C O
O
(
( C
C O
O N
NT
T.
.)
)

H59
Impostazione Sistema
Il conducente può attivare la
funzione Salvabatteria ausiliario+
smistando il pulsante POWER nella
posizione ON e selezionando:
'Impostaz.utente →Altre funzioni →
Salvabatteria+ '
La funzione Salvabatteria ausiliario+
si disattiva quando il conducente
annulla l'impostazione del sistema.
Messaggio LCD
Questo messaggio viene
visualizzatore quando la funzione
Salvabatteria ausiliario+ è stata
completata all'accensione del
veicolo.
Tuttavia, se la comparsa del
messaggio su LCD avviene con
frequenza, noi consigliamo di far
riparare la batteria ausiliari o i
componenti elettrici/elettronici del
veicolo da un concessionario
autorizzato HYUNDAI.
OAEE046143L
Quando la funzione si attiva il
terzo indicatore luminoso di
carica lampeggerà e l'elettricità
ad alta tensione fluirà nel
veicolo. Non toccare conduttore
elettrico (arancione) ad alta
tensione, il connettore e tutti i
componenti e dispositivi elettrici.
Ciò potrebbe causare una
scossa elettrica e conseguenti
lesioni. Inoltre, non modificare il
veicolo in alcun modo. Ciò
potrebbe compromettere le
prestazioni del veicolo con
possibile rischio d'incidente.
ATTENZIONE
OAEEQ016025OAEE046433L

H60

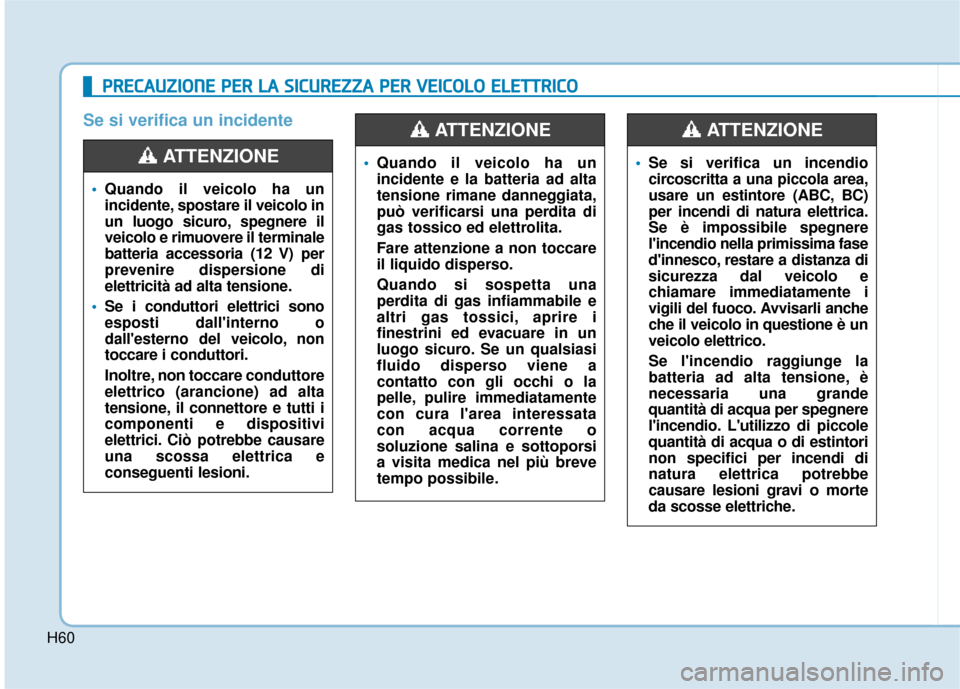

Se si verifica un incidente
P
PR
R E
EC
CA
A U
U Z
ZI
IO
O N
NE
E
P
P E
ER
R
L
L A
A
S
S I
IC
C U
U R
RE
EZ
Z Z
ZA
A
P
P E
ER
R
V
V E
EI
IC
C O
O L
LO
O
E
E L
LE
E T
T T
TR
R I
IC
C O
O
Quando il veicolo ha un
incidente, spostare il veicolo in
un luogo sicuro, spegnere il
veicolo e rimuovere il terminale
batteria accessoria (12 V) per
prevenire dispersione di
elettricità ad alta tensione.
Se i conduttori elettrici sono
esposti dall'interno o
dall'esterno del veicolo, non
toccare i conduttori.
Inoltre, non toccare conduttore
elettrico (arancione) ad alta
tensione, il connettore e tutti i
componenti e dispositivi
elettrici. Ciò potrebbe causare
una scossa elettrica e
conseguenti lesioni.
ATTENZIONE Quando il veicolo ha un
incidente e la batteria ad alta
tensione rimane danneggiata,
può verificarsi una perdita di
gas tossico ed elettrolita.
Fare attenzione a non toccare
il liquido disperso.
Quando si sospetta una
perdita di gas infiammabile e
altri gas tossici, aprire i
finestrini ed evacuare in un
luogo sicuro. Se un qualsiasi
fluido disperso viene a
contatto con gli occhi o la
pelle, pulire immediatamente
con cura l'area interessata
con acqua corrente o
soluzione salina e sottoporsi
a visita medica nel più breve
tempo possibile.
ATTENZIONE
Se si verifica un incendio
circoscritta a una piccola area,
usare un estintore (ABC, BC)
per incendi di natura elettrica.
Se è impossibile spegnere
l'incendio nella primissima fase
d'innesco, restare a distanza di
sicurezza dal veicolo e
chiamare immediatamente i
vigili del fuoco. Avvisarli anche
che il veicolo in questione è un
veicolo elettrico.
Se l'incendio raggiunge la
batteria ad alta tensione, è
necessaria una grande
quantità di acqua per spegnere
l'incendio. L'utilizzo di piccole
quantità di acqua o di estintori
non specifici per incendi di
natura elettrica potrebbe
causare lesioni gravi o morte
da scosse elettriche.
ATTENZIONE

H61

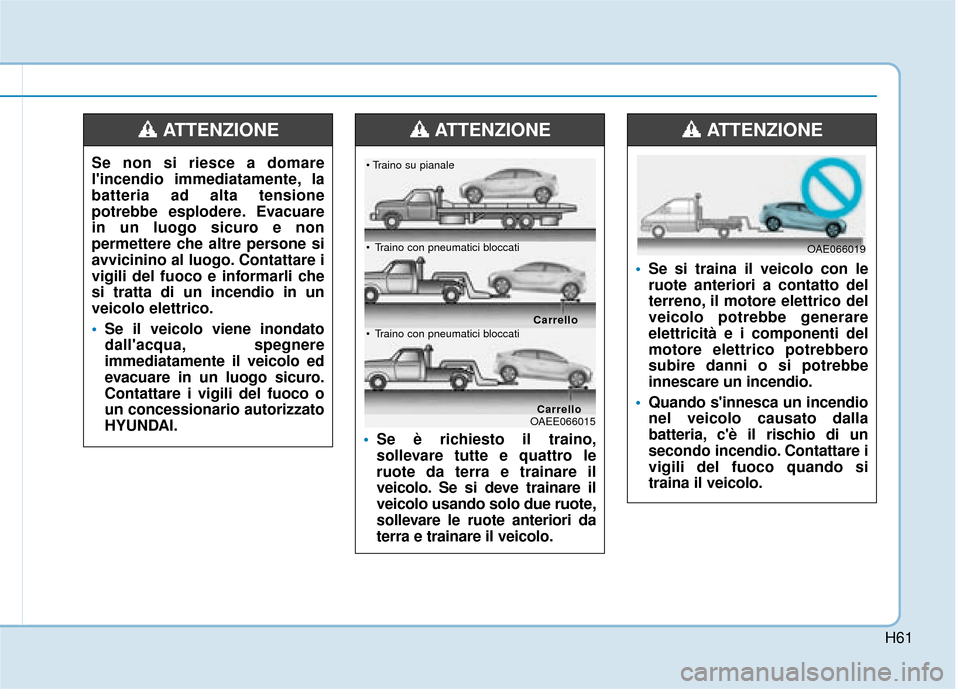

Se non si riesce a domare
l'incendio immediatamente, la
batteria ad alta tensione
potrebbe esplodere. Evacuare
in un luogo sicuro e non
permettere che altre persone si
avvicinino al luogo. Contattare i
vigili del fuoco e informarli che
si tratta di un incendio in un
veicolo elettrico.
Se il veicolo viene inondato
dall'acqua, spegnere
immediatamente il veicolo ed
evacuare in un luogo sicuro.
Contattare i vigili del fuoco o
un concessionario autorizzato
HYUNDAI.
ATTENZIONE
Se si traina il veicolo con le
ruote anteriori a contatto del
terreno, il motore elettrico del
veicolo potrebbe generare
elettricità e i componenti del
motore elettrico potrebbero
subire danni o si potrebbe
innescare un incendio.
Quando s'innesca un incendio
nel veicolo causato dalla
batteria, c'è il rischio di un
secondo incendio. Contattare i
vigili del fuoco quando si
traina il veicolo.
ATTENZIONE
Se è richiesto il traino,
sollevare tutte e quattro le
ruote da terra e trainare il
veicolo. Se si deve trainare il
veicolo usando solo due ruote,
sollevare le ruote anteriori da
terra e trainare il veicolo.
ATTENZIONE
OAE066019
OAEE066015

Traino con pneumatici bloccati
Carrello
Carrello
Traino con pneumatici bloccati
Carrello
Carrello

H62
Altre precauzioni per veicolo
elettrico
Quando si vernicia o si sottoponead un trattamento a caldo il veicolo
a seguito di un incidente, la
funzionalità della batteria ad alta
tensione può risultare ridotta.
Se è richiesto un trattamento a
caldo, noi consigliamo di
contattare un concessionario
autorizzato HYUNDAI.
Quando si pulisce il vano motore elettrico, non lavarlo con acqua ad
alta pressione. Ciò potrebbe
causare una scossa elettrica
dovuta ad una scarica di elettricità
ad alta tensione, o danneggiare il
sistema elettrico del veicolo.
Non usare, rimodellare o installare parti non originali. Ciò potrebbe
danneggiare il sistema elettrico del
veicolo. Il condotto di raffreddamento
batteria ad alta tensione è ubicato
nel centro del fondo dei sedili
posteriori. Il condotto di
raffreddamento raffredda la batteria
ad alta tensione. Quando il condotto
di raffreddamento batteria ad alta
tensione è ostruito, la batteria ad alta
tensione potrebbe surriscaldarsi.
Non ostruire il condotto di
raffreddamento con oggetti di alcun
tipo.
Tappo di servizio
OAEE036004
OAEEQ016057
Non toccare mai il tappo di
servizio nel vano bagagli. Il
tappo di servizio è attaccato al
sistema batteria ad alta
tensione.
(continuazione)
PERICOLO
P PR
R E
EC
CA
A U
U Z
ZI
IO
O N
NE
E
P
P E
ER
R
L
L A
A
S
S I
IC
C U
U R
RE
EZ
Z Z
ZA
A
P
P E
ER
R
V
V E
EI
IC
C O
O L
LO
O
E
E L
LE
E T
T T
TR
R I
IC
C O
O
(
( C
C O
O N
NT
T.
.)
)

H63

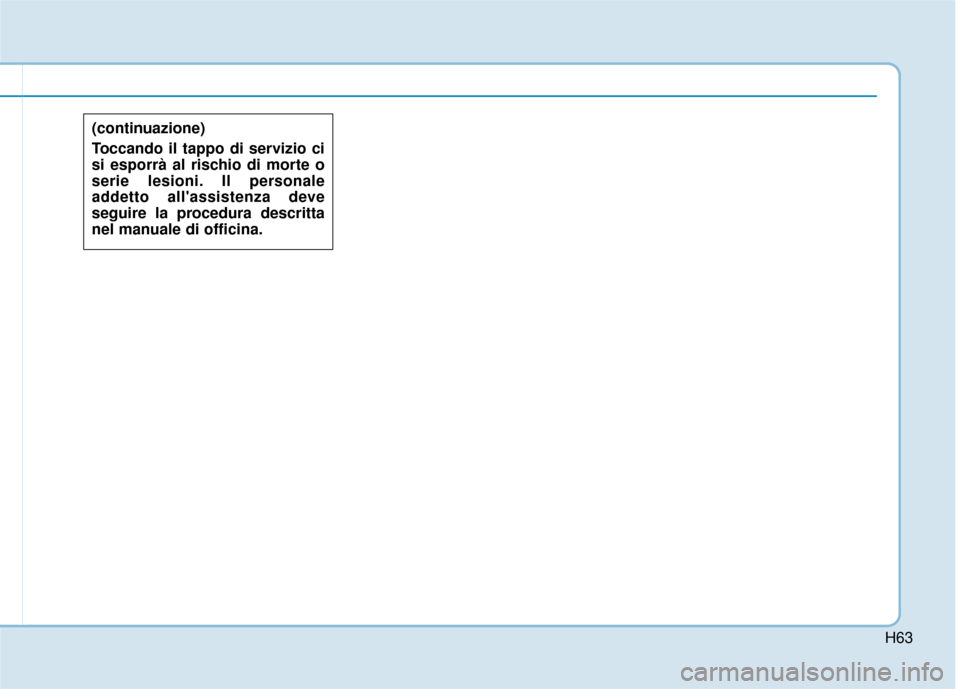

(continuazione)
Toccando il tappo di servizio ci
si esporrà al rischio di morte o
serie lesioni. Il personale
addetto all'assistenza deve
seguire la procedura descritta
nel manuale di officina.

M
MA
AN
N U
U A
AL
LE
E
D
D I
I
U
U S
SO
O
E
E
M
M A
AN
N U
U T
TE
EN
N Z
ZI
IO
O N
NE
E
U
Us
so
o
M
M a
an
n u
ut
te
e n
n z
zi
io
o n
ne
e
S
S p
pe
ec
ci
if
f i
ic
c h
h e
e

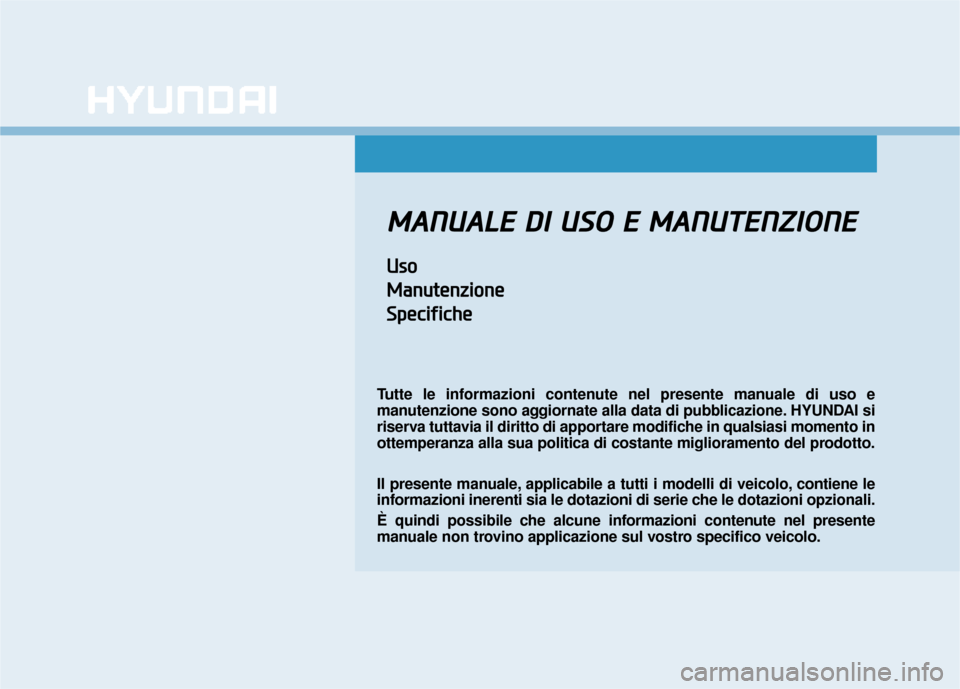

Tutte le informazioni contenute nel presente manuale di uso e
manutenzione sono aggiornate alla data di pubblicazione. HYUNDAI si
riserva tuttavia il diritto di apportare modifiche in qualsiasi momento in
ottemperanza alla sua politica di costante miglioramento del prodotto.
Il presente manuale, applicabile a tutti i modelli di veicolo, contiene le
informazioni inerenti sia le dotazioni di serie che le dotazioni opzionali.
È quindi possibile che alcune informazioni contenute nel presente
manuale non trovino applicazione sul vostro specifico veicolo.
