2018 FIAT TIPO 4DOORS Knjižica za upotrebu i održavanje (in Serbian)

za zamenu drugih sijalica odvrnuti
četiri pričvrsna vijka sl. 118 i skinite
sijalicu sa grlom;
zamenite sijalicu koja treba da bude
zamenjena (sl. 119: 9 = pozicija; 10 =
stop; 11 = rikverc; 12 = pokazivači
pravca);
ponovo ispravno montirajte sijalično
grlo na zadnju svetlosnu grupu, i sasvim
pričvrstite četiri šrafa za pričvršćivanje;
ponovo namestite zadnju svetlosnu
grupu na vozilo;
dobro pričvrstite sklop za
pričvršćivanje zadnje svetlosne grupe i
ponovo je povežitei sa električnim
konektorom;
ponovo postaviti deo unutrašnjih
presvlaka;
ponovo zatvoriti zadnja vrata.Treća štop svetla
Za zamenu sijalica postupiti na sledeći
način:
otvoriti zadnja vrata;
isključiti električni priključak 1 sl. 120;
odvrnuti dve bočne matice 2;
skinuti grlo sijalice;

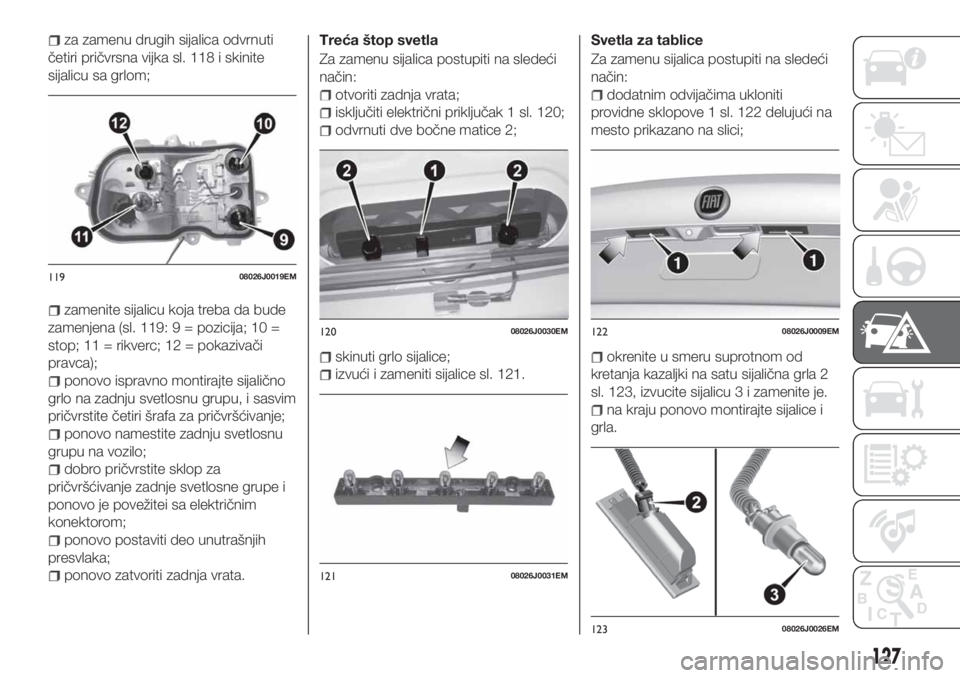

izvući i zameniti sijalice sl. 121.Svetla za tablice
Za zamenu sijalica postupiti na sledeći
način:
dodatnim odvijačima ukloniti
providne sklopove 1 sl. 122 delujući na
mesto prikazano na slici;
okrenite u smeru suprotnom od
kretanja kazaljki na satu sijalična grla 2
sl. 123, izvucite sijalicu 3 i zamenite je.
na kraju ponovo montirajte sijalice i
grla.
11908026J0019EM
12008026J0030EM
12108026J0031EM
12208026J0009EM
12308026J0026EM
127

NAPOMENA Pre nego što skinete
sijalična grla obezbedite zaštitu (npr.
krpom) za vrh šrafcigera, da ne biste
oštetili sam providni sklop.
PAŽNJA
127)Pre nego što pristupite promeni
sijalice sačekajte da se izduvne cevi ohlade:
OPASNOST OD OPEKOTINA!
128)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
129)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
130)Operaciju zamene sijalica izvršite
samo dok je motor zaustavljen i u položaju
koji ne predstavlja opasnost za saobraćaj i
dozvoljava bezbednu zamenu (pogledajte
opis u paragrafu „Zaustavljanje”).
Proverite,osim toga, da li je motor hladan
kako biste izbegli opasnost od opekotina.
UPOZORENJE
49)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni deo.
Ako providna lampica dođe u kontakt sa
prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
ZAMENA
OSIGURAČA
OPŠTE INFORMACIJE
131) 132) 133) 134)
50)
Osigurači štite električni uređaj kao što
izbijaju u slučaju kvara ili usled
nepravilne intervencije na samom
uređaju.
Klešta za vađenje osigurača
Za zamenu osigurača koristite pincetu
koja je zakačena sa unutrašnje strane
za poklopac kutije sa osiguračima
kućišta motora (videti sl. 124 ).
Pinceta ima dva posebno konstruisana
različita kraja za izvlačenje različitih
tipova osigurača koji se nalaze u vozilu.
Kada završite, vratite klešta na svoje
mesto.
PRISTUP OSIGURAČIMA
Osigurači vozila se regrupišu u tri kutije
sa prekidačima koje se nalaze na
instrument tabli, u kućištu motora i
unutrašnjosti prtljažnika.

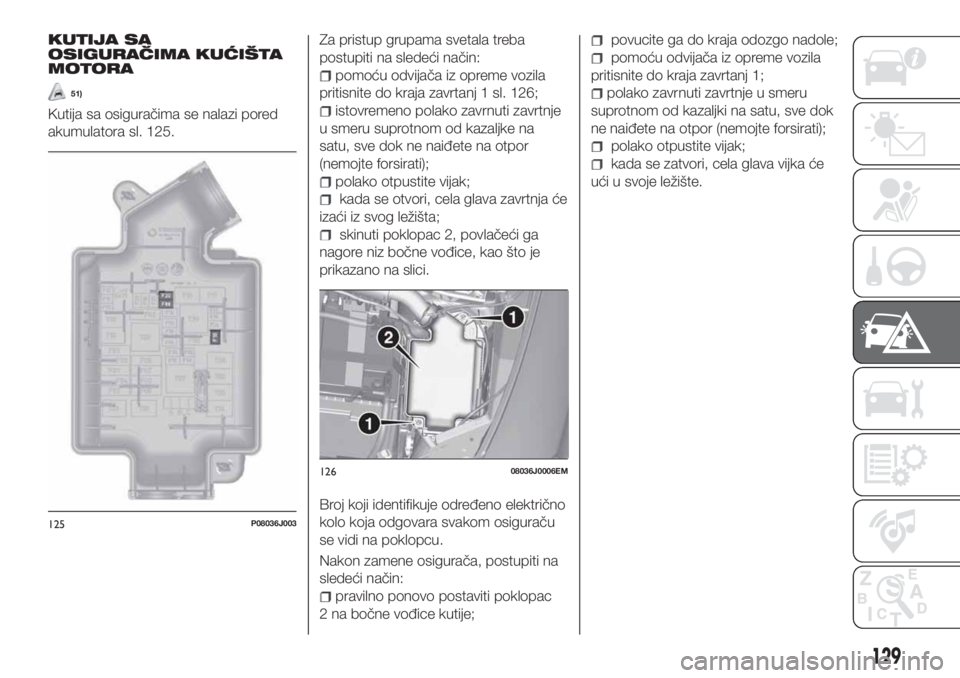

12408036J0002EM
128
U HITNIM SLUČAJEVIMA

KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
51)
Kutija sa osiguračima se nalazi pored
akumulatora sl. 125.Za pristup grupama svetala treba
postupiti na sledeći način:
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1 sl. 126;
istovremeno polako zavrnuti zavrtnje
u smeru suprotnom od kazaljke na
satu, sve dok ne naiđete na otpor
(nemojte forsirati);
polako otpustite vijak;
kada se otvori, cela glava zavrtnja će
izaći iz svog ležišta;
skinuti poklopac 2, povlačeći ga
nagore niz bočne vođice, kao što je
prikazano na slici.
Broj koji identifikuje određeno električno
kolo koja odgovara svakom osiguraču
se vidi na poklopcu.
Nakon zamene osigurača, postupiti na
sledeći način:
pravilno ponovo postaviti poklopac
2 na bočne vođice kutije;
povucite ga do kraja odozgo nadole;
pomoću odvijača iz opreme vozila
pritisnite do kraja zavrtanj 1;
polako zavrnuti zavrtnje u smeru
suprotnom od kazaljki na satu, sve dok
ne naiđete na otpor (nemojte forsirati);
polako otpustite vijak;
kada se zatvori, cela glava vijka će
ući u svoje ležište.
125P08036J003
12608036J0006EM
129

KUTIJA SA
OSIGURAČIMA
INSTRUMENT TABLE

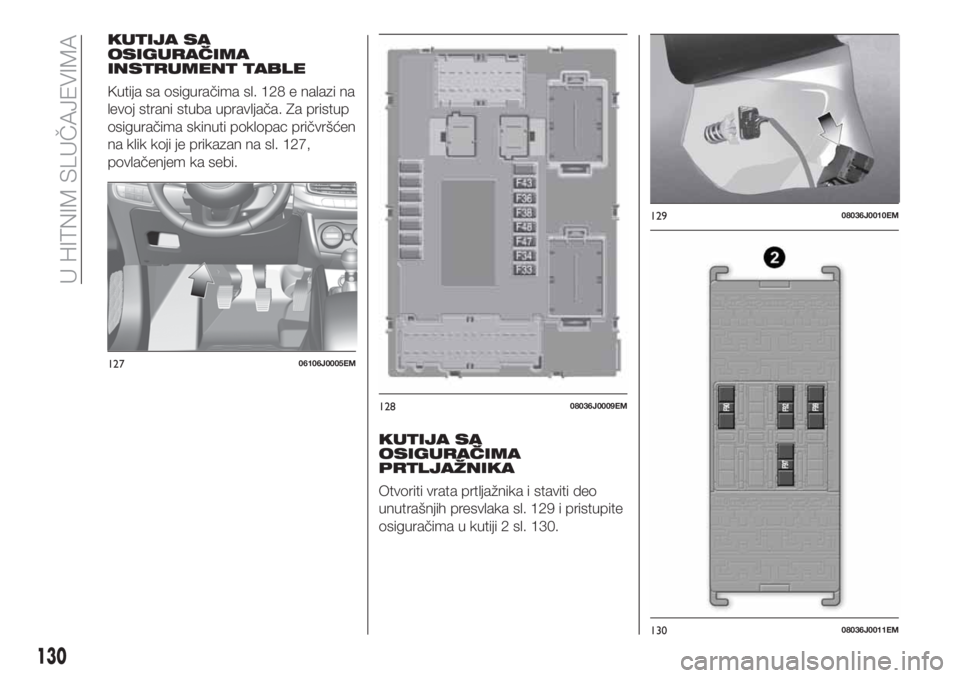

Kutija sa osiguračima sl. 128 e nalazi na
levoj strani stuba upravljača. Za pristup
osiguračima skinuti poklopac pričvršćen
na klik koji je prikazan na sl. 127,
povlačenjem ka sebi.
KUTIJA SA
OSIGURAČIMA
PRTLJAŽNIKA
Otvoriti vrata prtljažnika i staviti deo
unutrašnjih presvlaka sl. 129 i pristupite
osiguračima u kutiji 2 sl. 130.
12706106J0005EM
12808036J0009EM
12908036J0010EM
13008036J0011EM
130
U HITNIM SLUČAJEVIMA

KUTIJA SA OSIGURAČIMA KUĆIŠTA MOTORA
KORISNICI OSIGURAČ AMPER
Dvotonski zvučni davač F10 15
Zagrejana električna ogledala F88 7.5
Grejač stakla F20 30
KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
KORISNICI OSIGURAČ AMPER
Električni podizač prednjeg stakla (sa strane vozača) F47 25
Prednji električni podizač stakla (strana putnika) F48 25
Napajanje sistemaUconnect
™, klime, sistema EOBD,
USB/AUX portova (ako postoji), komandi volana.F36 15
Uređaj Dead Lock (otključavanje vrata sa vozačeve strane za
verzije/tržišta gde je to predviđeno)/otključavanje vrata/centralno
zaključavanje/električno otključavanje vrata prtljažnikaF38 20
Pumpa za pranje vetrobrana F43 20
Zadnji levi električni podizač stakla F33 25
Zadnji desni električni podizač stakla F34 25
131

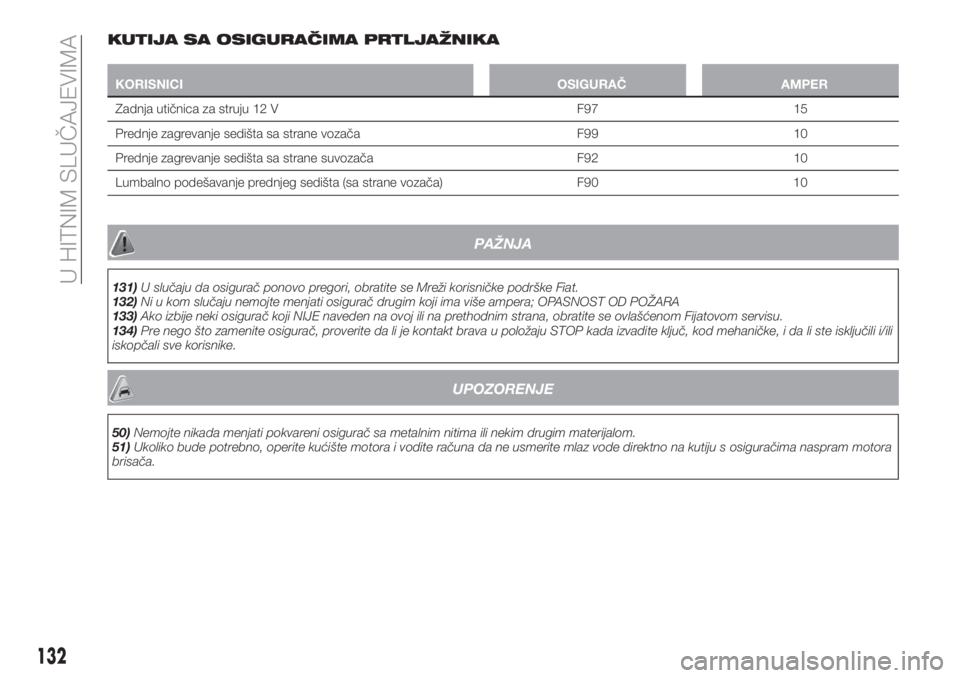

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
KORISNICI OSIGURAČ AMPER
Zadnja utičnica za struju 12 V F97 15
Prednje zagrevanje sedišta sa strane vozača F99 10
Prednje zagrevanje sedišta sa strane suvozača F92 10
Lumbalno podešavanje prednjeg sedišta (sa strane vozača) F90 10
PAŽNJA
131)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
132)Ni u kom slučaju nemojte menjati osigurač drugim koji ima više ampera; OPASNOST OD POŽARA
133)Ako izbije neki osigurač koji NIJE naveden na ovoj ili na prethodnim strana, obratite se ovlašćenom Fijatovom servisu.
134)Pre nego što zamenite osigurač, proverite da li je kontakt brava u položaju STOP kada izvadite ključ, kod mehaničke, i da li ste isključili i/ili
iskopčali sve korisnike.
UPOZORENJE
50)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
51)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
