2018 FIAT TIPO 4DOORS Knjižica za upotrebu i održavanje (in Serbian)

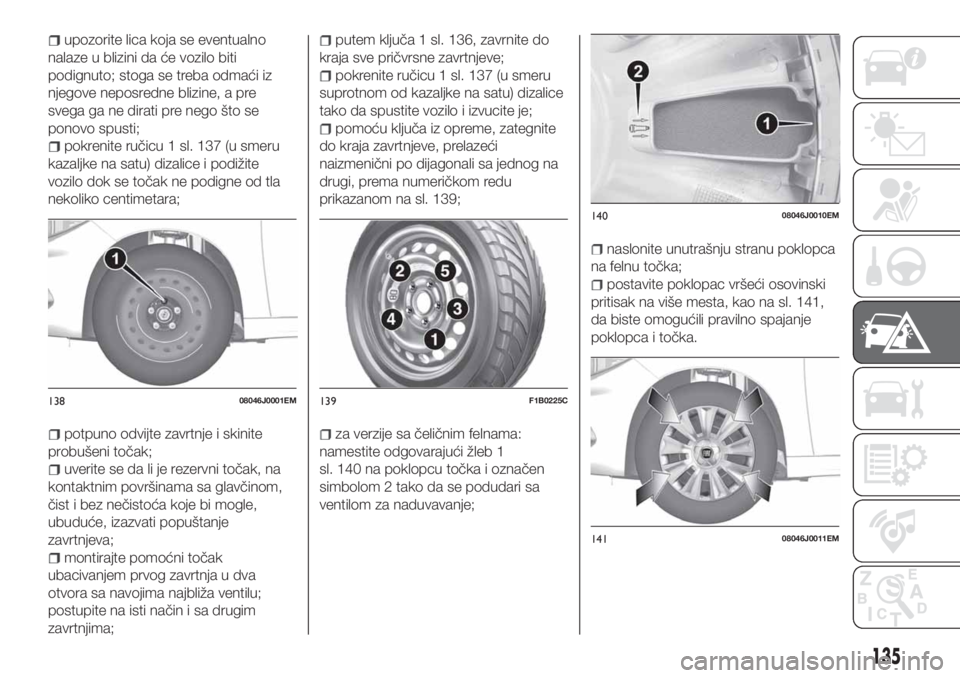

upozorite lica koja se eventualno
nalaze u blizini da će vozilo biti
podignuto; stoga se treba odmaći iz
njegove neposredne blizine, a pre
svega ga ne dirati pre nego što se
ponovo spusti;
pokrenite ručicu 1 sl. 137 (u smeru
kazaljke na satu) dizalice i podižite
vozilo dok se točak ne podigne od tla
nekoliko centimetara;
potpuno odvijte zavrtnje i skinite
probušeni točak;
uverite se da li je rezervni točak, na
kontaktnim površinama sa glavčinom,
čist i bez nečistoća koje bi mogle,
ubuduće, izazvati popuštanje
zavrtnjeva;
montirajte pomoćni točak
ubacivanjem prvog zavrtnja u dva
otvora sa navojima najbliža ventilu;
postupite na isti način i sa drugim
zavrtnjima;
putem ključa 1 sl. 136, zavrnite do
kraja sve pričvrsne zavrtnjeve;
pokrenite ručicu 1 sl. 137 (u smeru
suprotnom od kazaljke na satu) dizalice
tako da spustite vozilo i izvucite je;
pomoću ključa iz opreme, zategnite
do kraja zavrtnjeve, prelazeći
naizmenični po dijagonali sa jednog na
drugi, prema numeričkom redu
prikazanom na sl. 139;
za verzije sa čeličnim felnama:
namestite odgovarajući žleb 1
sl. 140 na poklopcu točka i označen
simbolom 2 tako da se podudari sa
ventilom za naduvavanje;
naslonite unutrašnju stranu poklopca
na felnu točka;
postavite poklopac vršeći osovinski
pritisak na više mesta, kao na sl. 141,
da biste omogućili pravilno spajanje
poklopca i točka.
13808046J0001EM139F1B0225C
14008046J0010EM
14108046J0011EM
135

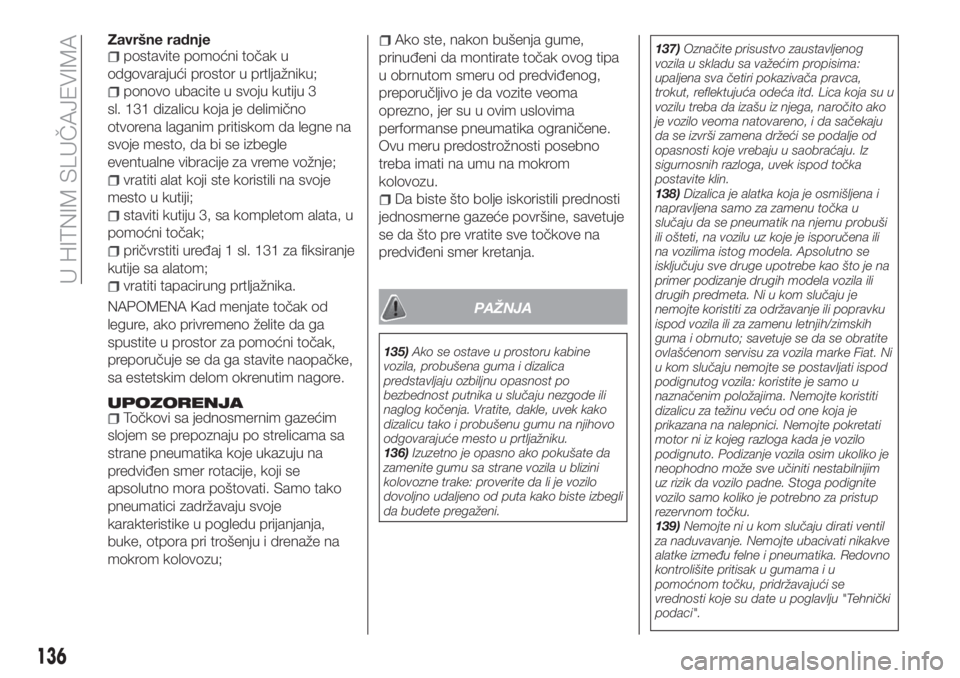

Završne radnjepostavite pomoćni točak u
odgovarajući prostor u prtljažniku;
ponovo ubacite u svoju kutiju 3
sl. 131 dizalicu koja je delimično
otvorena laganim pritiskom da legne na
svoje mesto, da bi se izbegle
eventualne vibracije za vreme vožnje;
vratiti alat koji ste koristili na svoje
mesto u kutiji;
staviti kutiju 3, sa kompletom alata, u
pomoćni točak;
pričvrstiti uređaj 1 sl. 131 za fiksiranje
kutije sa alatom;
vratiti tapacirung prtljažnika.
NAPOMENA Kad menjate točak od
legure, ako privremeno želite da ga
spustite u prostor za pomoćni točak,
preporučuje se da ga stavite naopačke,
sa estetskim delom okrenutim nagore.
UPOZORENJATočkovi sa jednosmernim gazećim
slojem se prepoznaju po strelicama sa
strane pneumatika koje ukazuju na
predviđen smer rotacije, koji se
apsolutno mora poštovati. Samo tako
pneumatici zadržavaju svoje
karakteristike u pogledu prijanjanja,
buke, otpora pri trošenju i drenaže na
mokrom kolovozu;
Ako ste, nakon bušenja gume,
prinuđeni da montirate točak ovog tipa
u obrnutom smeru od predviđenog,
preporučljivo je da vozite veoma
oprezno, jer su u ovim uslovima
performanse pneumatika ograničene.
Ovu meru predostrožnosti posebno
treba imati na umu na mokrom
kolovozu.
Da biste što bolje iskoristili prednosti
jednosmerne gazeće površine, savetuje
se da što pre vratite sve točkove na
predviđeni smer kretanja.
PAŽNJA
135)Ako se ostave u prostoru kabine
vozila, probušena guma i dizalica
predstavljaju ozbiljnu opasnost po
bezbednost putnika u slučaju nezgode ili
naglog kočenja. Vratite, dakle, uvek kako
dizalicu tako i probušenu gumu na njihovo
odgovarajuće mesto u prtljažniku.
136)Izuzetno je opasno ako pokušate da
zamenite gumu sa strane vozila u blizini
kolovozne trake: proverite da li je vozilo
dovoljno udaljeno od puta kako biste izbegli
da budete pregaženi.137)Označite prisustvo zaustavljenog
vozila u skladu sa važećim propisima:
upaljena sva četiri pokazivača pravca,
trokut, reflektujuća odeća itd. Lica koja su u
vozilu treba da izašu iz njega, naročito ako
je vozilo veoma natovareno, i da sačekaju
da se izvrši zamena držeći se podalje od
opasnosti koje vrebaju u saobraćaju. Iz
sigurnosnih razloga, uvek ispod točka
postavite klin.
138)Dizalica je alatka koja je osmišljena i
napravljena samo za zamenu točka u
slučaju da se pneumatik na njemu probuši
ili ošteti, na vozilu uz koje je isporučena ili
na vozilima istog modela. Apsolutno se
isključuju sve druge upotrebe kao što je na
primer podizanje drugih modela vozila ili
drugih predmeta. Ni u kom slučaju je
nemojte koristiti za održavanje ili popravku
ispod vozila ili za zamenu letnjih/zimskih
guma i obrnuto; savetuje se da se obratite
ovlašćenom servisu za vozila marke Fiat. Ni
u kom slučaju nemojte se postavljati ispod
podignutog vozila: koristite je samo u
naznačenim položajima. Nemojte koristiti
dizalicu za težinu veću od one koja je
prikazana na nalepnici. Nemojte pokretati
motor ni iz kojeg razloga kada je vozilo
podignuto. Podizanje vozila osim ukoliko je
neophodno može sve učiniti nestabilnijim
uz rizik da vozilo padne. Stoga podignite
vozilo samo koliko je potrebno za pristup
rezervnom točku.
139)Nemojte ni u kom slučaju dirati ventil
za naduvavanje. Nemojte ubacivati nikakve
alatke između felne i pneumatika. Redovno
kontrolišite pritisak u gumama i u
pomoćnom točku, pridržavajući se
vrednosti koje su date u poglavlju "Tehnički
podaci".
136
U HITNIM SLUČAJEVIMA

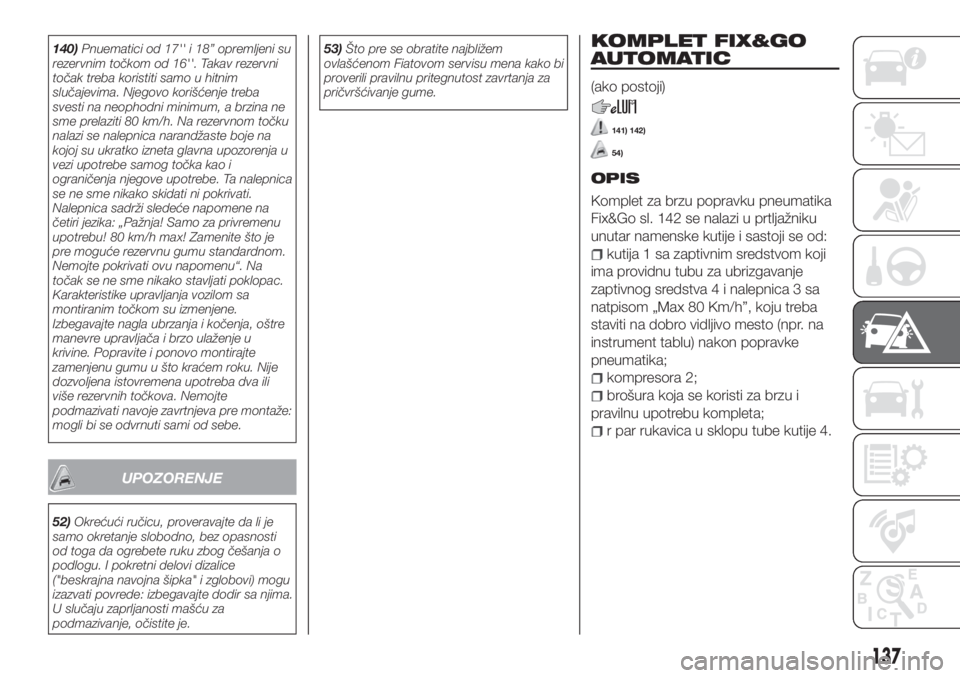

140)Pnuematici od 17'' i 18” opremljeni su
rezervnim točkom od 16''. Takav rezervni
točak treba koristiti samo u hitnim
slučajevima. Njegovo korišćenje treba
svesti na neophodni minimum, a brzina ne
sme prelaziti 80 km/h. Na rezervnom točku
nalazi se nalepnica narandžaste boje na
kojoj su ukratko izneta glavna upozorenja u
vezi upotrebe samog točka kao i
ograničenja njegove upotrebe. Ta nalepnica
se ne sme nikako skidati ni pokrivati.
Nalepnica sadrži sledeće napomene na
četiri jezika: „Pažnja! Samo za privremenu
upotrebu! 80 km/h max! Zamenite što je
pre moguće rezervnu gumu standardnom.
Nemojte pokrivati ovu napomenu“. Na
točak se ne sme nikako stavljati poklopac.
Karakteristike upravljanja vozilom sa
montiranim točkom su izmenjene.
Izbegavajte nagla ubrzanja i kočenja, oštre
manevre upravljača i brzo ulaženje u
krivine. Popravite i ponovo montirajte
zamenjenu gumu u što kraćem roku. Nije
dozvoljena istovremena upotreba dva ili
više rezervnih točkova. Nemojte
podmazivati navoje zavrtnjeva pre montaže:
mogli bi se odvrnuti sami od sebe.
UPOZORENJE
52)Okrećući ručicu, proveravajte da li je
samo okretanje slobodno, bez opasnosti
od toga da ogrebete ruku zbog češanja o
podlogu. I pokretni delovi dizalice
("beskrajna navojna šipka" i zglobovi) mogu
izazvati povrede: izbegavajte dodir sa njima.
U slučaju zaprljanosti mašću za
podmazivanje, očistite je.53)Što pre se obratite najbližem
ovlašćenom Fiatovom servisu mena kako bi
proverili pravilnu pritegnutost zavrtanja za
pričvršćivanje gume.
KOMPLET FIX&GO
AUTOMATIC
(ako postoji)
141) 142)
54)
OPIS
Komplet za brzu popravku pneumatika
Fix&Go sl. 142 se nalazi u prtljažniku
unutar namenske kutije i sastoji se od:
kutija 1 sa zaptivnim sredstvom koji
ima providnu tubu za ubrizgavanje
zaptivnog sredstva 4 i nalepnica 3 sa
natpisom „Max 80 Km/h”, koju treba
staviti na dobro vidljivo mesto (npr. na
instrument tablu) nakon popravke
pneumatika;
kompresora 2;
brošura koja se koristi za brzu i
pravilnu upotrebu kompleta;
r par rukavica u sklopu tube kutije 4.
137

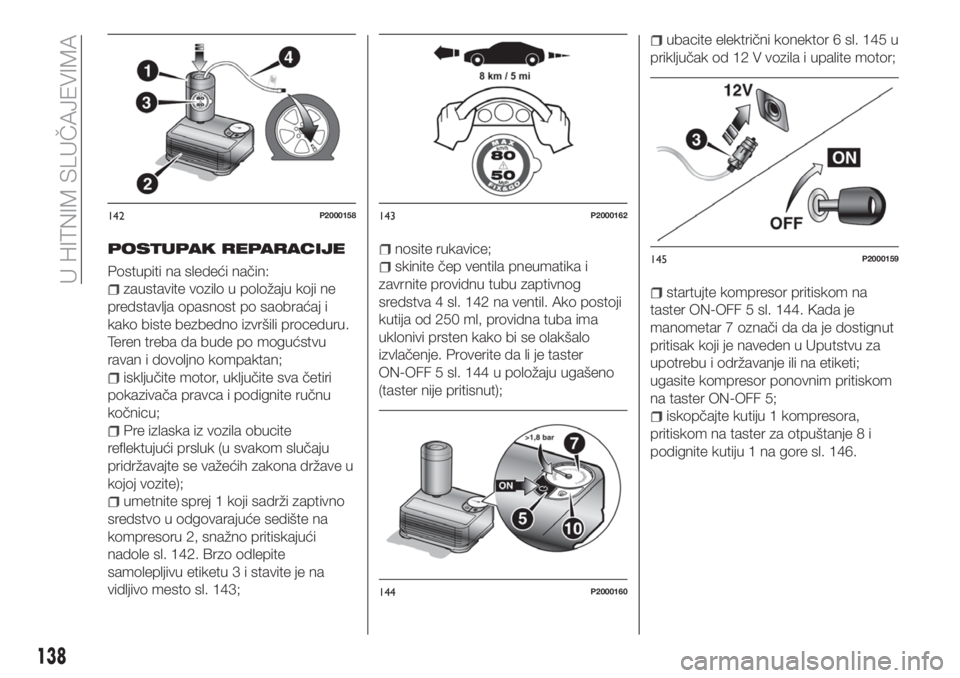

POSTUPAK REPARACIJE
Postupiti na sledeći način:
zaustavite vozilo u položaju koji ne
predstavlja opasnost po saobraćaj i
kako biste bezbedno izvršili proceduru.
Teren treba da bude po mogućstvu
ravan i dovoljno kompaktan;
isključite motor, uključite sva četiri
pokazivača pravca i podignite ručnu
kočnicu;
Pre izlaska iz vozila obucite
reflektujući prsluk (u svakom slučaju
pridržavajte se važećih zakona države u
kojoj vozite);
umetnite sprej 1 koji sadrži zaptivno
sredstvo u odgovarajuće sedište na
kompresoru 2, snažno pritiskajući
nadole sl. 142. Brzo odlepite
samolepljivu etiketu 3 i stavite je na
vidljivo mesto sl. 143;
nosite rukavice;
skinite čep ventila pneumatika i
zavrnite providnu tubu zaptivnog
sredstva 4 sl. 142 na ventil. Ako postoji
kutija od 250 ml, providna tuba ima
uklonivi prsten kako bi se olakšalo
izvlačenje. Proverite da li je taster
ON-OFF 5 sl. 144 u položaju ugašeno
(taster nije pritisnut);
ubacite električni konektor 6 sl. 145 u
priključak od 12 V vozila i upalite motor;
startujte kompresor pritiskom na
taster ON-OFF 5 sl. 144. Kada je
manometar 7 označi da da je dostignut
pritisak koji je naveden u Uputstvu za
upotrebu i održavanje ili na etiketi;
ugasite kompresor ponovnim pritiskom
na taster ON-OFF 5;
iskopčajte kutiju 1 kompresora,
pritiskom na taster za otpuštanje 8 i
podignite kutiju 1 na gore sl. 146.
142P2000158143P2000162
144P2000160
145P2000159
138
U HITNIM SLUČAJEVIMA

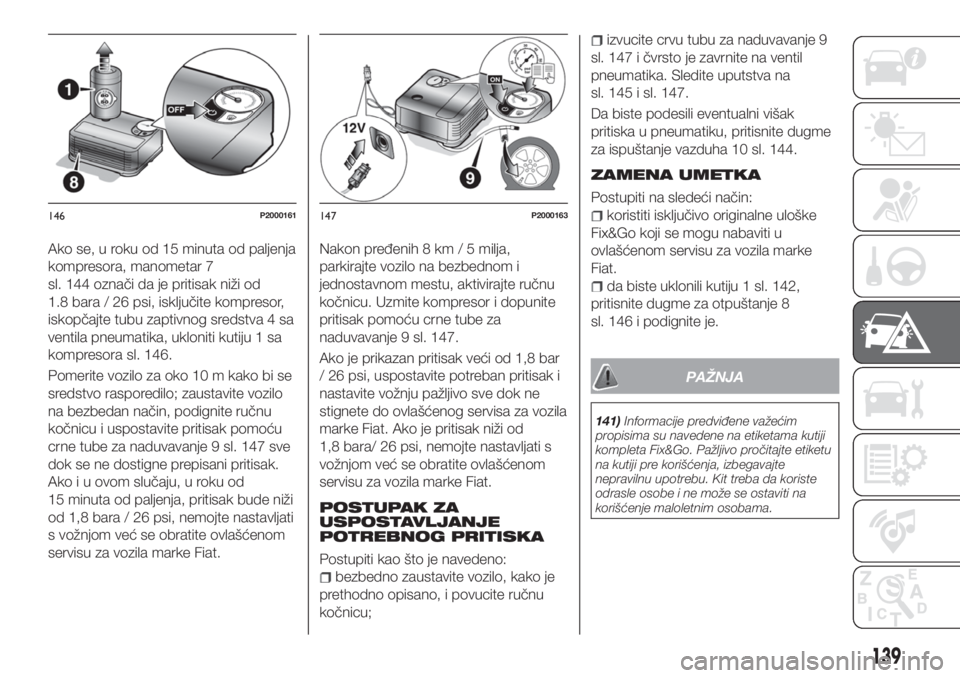

Ako se, u roku od 15 minuta od paljenja
kompresora, manometar 7
sl. 144 označi da je pritisak niži od
1.8 bara / 26 psi, isključite kompresor,
iskopčajte tubu zaptivnog sredstva 4 sa
ventila pneumatika, ukloniti kutiju 1 sa
kompresora sl. 146.
Pomerite vozilo za oko 10 m kako bi se
sredstvo rasporedilo; zaustavite vozilo
na bezbedan način, podignite ručnu
kočnicu i uspostavite pritisak pomoću
crne tube za naduvavanje 9 sl. 147 sve
dok se ne dostigne prepisani pritisak.
Ako i u ovom slučaju, u roku od
15 minuta od paljenja, pritisak bude niži
od 1,8 bara / 26 psi, nemojte nastavljati
s vožnjom već se obratite ovlašćenom
servisu za vozila marke Fiat.Nakon pređenih 8 km / 5 milja,
parkirajte vozilo na bezbednom i
jednostavnom mestu, aktivirajte ručnu
kočnicu. Uzmite kompresor i dopunite
pritisak pomoću crne tube za
naduvavanje 9 sl. 147.
Ako je prikazan pritisak veći od 1,8 bar
/ 26 psi, uspostavite potreban pritisak i
nastavite vožnju pažljivo sve dok ne
stignete do ovlašćenog servisa za vozila
marke Fiat. Ako je pritisak niži od
1,8 bara/ 26 psi, nemojte nastavljati s
vožnjom već se obratite ovlašćenom
servisu za vozila marke Fiat.
POSTUPAK ZA
USPOSTAVLJANJE
POTREBNOG PRITISKA
Postupiti kao što je navedeno:
bezbedno zaustavite vozilo, kako je
prethodno opisano, i povucite ručnu
kočnicu;
izvucite crvu tubu za naduvavanje 9
sl. 147 i čvrsto je zavrnite na ventil
pneumatika. Sledite uputstva na
sl. 145 i sl. 147.
Da biste podesili eventualni višak
pritiska u pneumatiku, pritisnite dugme
za ispuštanje vazduha 10 sl. 144.
ZAMENA UMETKA
Postupiti na sledeći način:
koristiti isključivo originalne uloške
Fix&Go koji se mogu nabaviti u
ovlašćenom servisu za vozila marke
Fiat.
da biste uklonili kutiju 1 sl. 142,
pritisnite dugme za otpuštanje 8
sl. 146 i podignite je.
PAŽNJA
141)Informacije predviđene važećim
propisima su navedene na etiketama kutiji
kompleta Fix&Go. Pažljivo pročitajte etiketu
na kutiji pre korišćenja, izbegavajte
nepravilnu upotrebu. Kit treba da koriste
odrasle osobe i ne može se ostaviti na
korišćenje maloletnim osobama.
146P2000161147P2000163
139

142)PAŽNJA! Ne prelazite brzinu od
80 km/h. Nemojte da naglo ubrzavate.
Komplet služi za privremenu popravku,
stoga stručnjak treba da pregleda i popravi
pneumatik u što kraćem vremenskom roku.
Pre korišćenja kompleta proveriti da
pneumatik nije previše oštećen i da je felna
u dobrom stanju, ako nije nemojte koristiti
točak i obratite se službi za pomoć na
putu. Nemojte uklanjati strana tela sa
pneumatika. Nemojte kompresor ostavljati
upaljen preko 20 minuta: opasnost od
pregrevanja.
UPOZORENJE
54)Tečno zaptivno sredstvo je efikasno na
spoljašnjim temperaturama između -40°C i
+55°C. Tečno zaptivno sredstvo ima rok
trajanja. Mogu se popravljati pneumatici koji
su oštećeni na gazištu sve do prečnika od
maksimalno 6 mm. Kutiju i etiketu pokažite
osoblju koje će morati da rukuje
pneumatikom tretiranim kompletom za
popravku pneumatika.
POKRETANJE U
VANREDNOJ
SITUACIJI
Kada je akumulator ispražnjen, moguće
je vanredno pokretanje putem
odgovarajućih žica i akumulatora
drugog vozila ili pomoćnog
akumulatora. U svakom slučaju,
akumulator koji se koristi treba da bude
jednake snage ili malo jači od onog koji
je ispražnjen.
55)
UPOZORENJA
Nemojte koristiti pomoćni akumulator ili
bilo koji drugi sa spoljnim napajanjem
ako ima napon veći od 12V:
akumulator, pokretač motora, alternator
ili elektronika vozila se mogu oštetiti.
Nemojte pokušavati vanredno
pokretanje ako je akumulator zaleđen.
Akumulator se može razbiti i
eksplodirati!
PRIPREME ZA
POKRETANJE U
VANREDNIM
SITUACIJAMA
Akumulator se nalazi u kućištu motora,
iza desne svetlosne grupe.
143) 144) 145) 146)
UPOZORENJE Pozitivni priključak (+)
akumulatora je zaštićen zaštitnim
elementom. Podignite ga radi pristupa
priključku.
Postupiti na sledeći način:
povući ručnu kočnicu, pomeriti
ručicu u položaj P (parking), u verzijama
sa automatskim menjačem (ako
postoji), ili u neutralnu brzinu, u
verzijama sa ručnim menjačem, a
potom postaviti kontakt bravu u položaj
STOP;
isključiti svu drugu električnu
dodatnu opremu koja se nalazi u vozilu;
Ako koristite akumulator drugog
vozila, parkirajte to vozilo u dometu žica
za povezivanje, povucite ručnu kočnicu
i proverite da li je isključeno njeno
paljenje.
UPOZORENJE Nemojte direktno
povezivati negativne priključke dva
akumulatora! Ako se pomoćni
akumulator nalazi u drugom vozilu,
proveriti da nije između tog vozila i
vozila koje treba pokrenuti došlo do
slučajnog kontakta metalnih delova u
kome može doći do uzemljenja i
ozbiljnih povreda prisutnih u blizini.
140
U HITNIM SLUČAJEVIMA

UPOZORENJE Ako se nepravilno
izvede, procedura navedena u nastavku
može izazvati ozbiljne povrede prisutnih
ili oštetiti punjač jednog ili oba vozila.
Strogo poštujte sledeća uputstva:

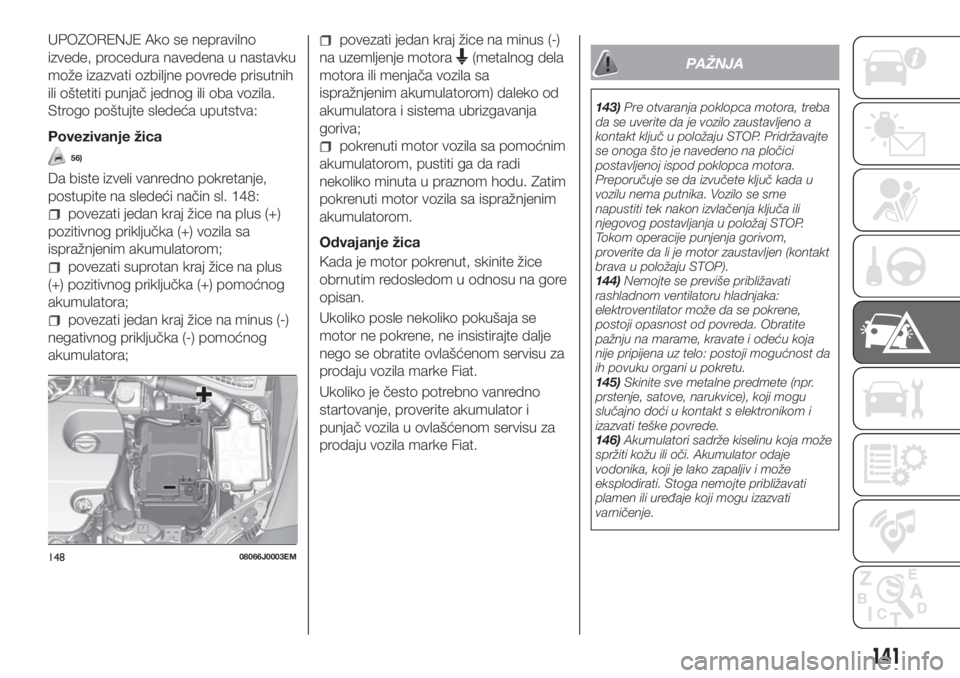

Povezivanje žica
56)
Da biste izveli vanredno pokretanje,
postupite na sledeći način sl. 148:
povezati jedan kraj žice na plus (+)
pozitivnog priključka (+) vozila sa
ispražnjenim akumulatorom;
povezati suprotan kraj žice na plus
(+) pozitivnog priključka (+) pomoćnog
akumulatora;
povezati jedan kraj žice na minus (-)
negativnog priključka (-) pomoćnog
akumulatora;
povezati jedan kraj žice na minus (-)
na uzemljenje motora
(metalnog dela
motora ili menjača vozila sa
ispražnjenim akumulatorom) daleko od
akumulatora i sistema ubrizgavanja
goriva;
pokrenuti motor vozila sa pomoćnim
akumulatorom, pustiti ga da radi
nekoliko minuta u praznom hodu. Zatim
pokrenuti motor vozila sa ispražnjenim
akumulatorom.
Odvajanje žica
Kada je motor pokrenut, skinite žice
obrnutim redosledom u odnosu na gore
opisan.
Ukoliko posle nekoliko pokušaja se
motor ne pokrene, ne insistirajte dalje
nego se obratite ovlašćenom servisu za
prodaju vozila marke Fiat.
Ukoliko je često potrebno vanredno
startovanje, proverite akumulator i
punjač vozila u ovlašćenom servisu za
prodaju vozila marke Fiat.
PAŽNJA
143)Pre otvaranja poklopca motora, treba
da se uverite da je vozilo zaustavljeno a
kontakt ključ u položaju STOP. Pridržavajte
se onoga što je navedeno na pločici
postavljenoj ispod poklopca motora.
Preporučuje se da izvučete ključ kada u
vozilu nema putnika. Vozilo se sme
napustiti tek nakon izvlačenja ključa ili
njegovog postavljanja u položaj STOP.
Tokom operacije punjenja gorivom,
proverite da li je motor zaustavljen (kontakt
brava u položaju STOP).
144)Nemojte se previše približavati
rashladnom ventilatoru hladnjaka:
elektroventilator može da se pokrene,
postoji opasnost od povreda. Obratite
pažnju na marame, kravate i odeću koja
nije pripijena uz telo: postoji mogućnost da
ih povuku organi u pokretu.
145)Skinite sve metalne predmete (npr.
prstenje, satove, narukvice), koji mogu
slučajno doći u kontakt s elektronikom i
izazvati teške povrede.
146)Akumulatori sadrže kiselinu koja može
spržiti kožu ili oči. Akumulator odaje
vodonika, koji je lako zapaljiv i može
eksplodirati. Stoga nemojte približavati
plamen ili uređaje koji mogu izazvati
varničenje.
14808066J0003EM
141

UPOZORENJE
55)Obavezno izbegavajte upotrebu brzog
punjača baterija za pokretanje u vanrednoj
situaciji: mogli bi se oštetiti elektronski
sistemi i centralne jedinice paljenja i
napajanja motora.
56)Nemojte povezivati žicu na negativan
priključak (–) ispražnjenog akumulatora.
Varnice koje bi mogle da nastanu mogu da
izazovu eksploziju akumulatora i teške
povrede. Koristiti isključivo određenu masu;
nemojte koristiti nijedan drugi izloženi
metalni deo.

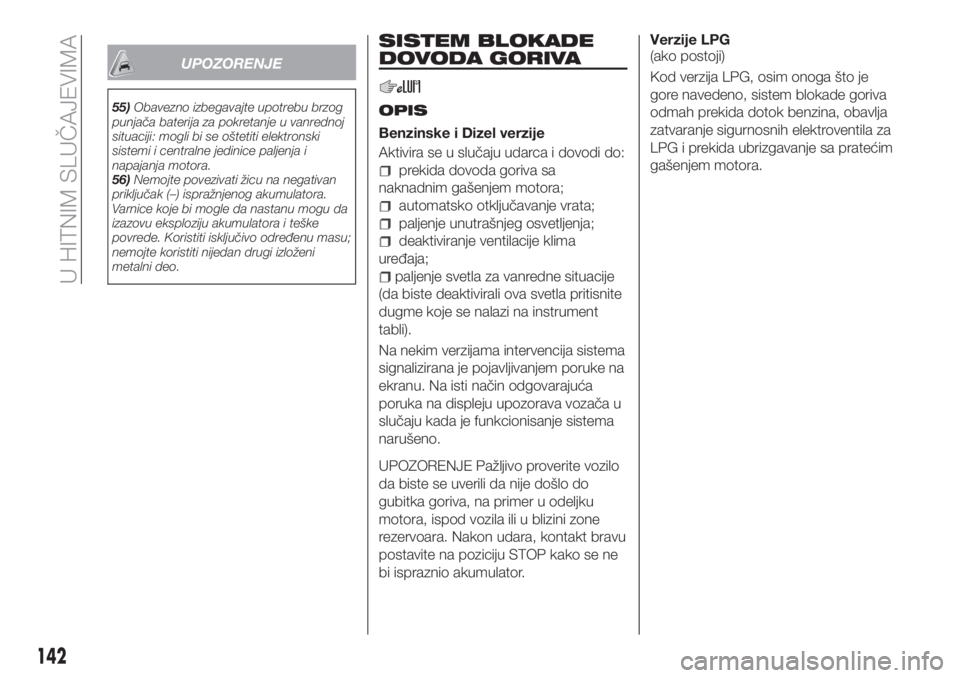

SISTEM BLOKADE
DOVODA GORIVA
OPIS
Benzinske i Dizel verzije
Aktivira se u slučaju udarca i dovodi do:
prekida dovoda goriva sa
naknadnim gašenjem motora;
automatsko otključavanje vrata;
paljenje unutrašnjeg osvetljenja;
deaktiviranje ventilacije klima
uređaja;
paljenje svetla za vanredne situacije
(da biste deaktivirali ova svetla pritisnite
dugme koje se nalazi na instrument
tabli).
Na nekim verzijama intervencija sistema
signalizirana je pojavljivanjem poruke na
ekranu. Na isti način odgovarajuća
poruka na displeju upozorava vozača u
slučaju kada je funkcionisanje sistema
narušeno.
UPOZORENJE Pažljivo proverite vozilo
da biste se uverili da nije došlo do
gubitka goriva, na primer u odeljku
motora, ispod vozila ili u blizini zone
rezervoara. Nakon udara, kontakt bravu
postavite na poziciju STOP kako se ne
bi ispraznio akumulator.
Verzije LPG
(ako postoji)
Kod verzija LPG, osim onoga što je
gore navedeno, sistem blokade goriva
odmah prekida dotok benzina, obavlja
zatvaranje sigurnosnih elektroventila za
LPG i prekida ubrizgavanje sa pratećim
gašenjem motora.
142
U HITNIM SLUČAJEVIMA
