2018 FIAT TIPO 4DOORS Knjižica za upotrebu i održavanje (in Serbian)

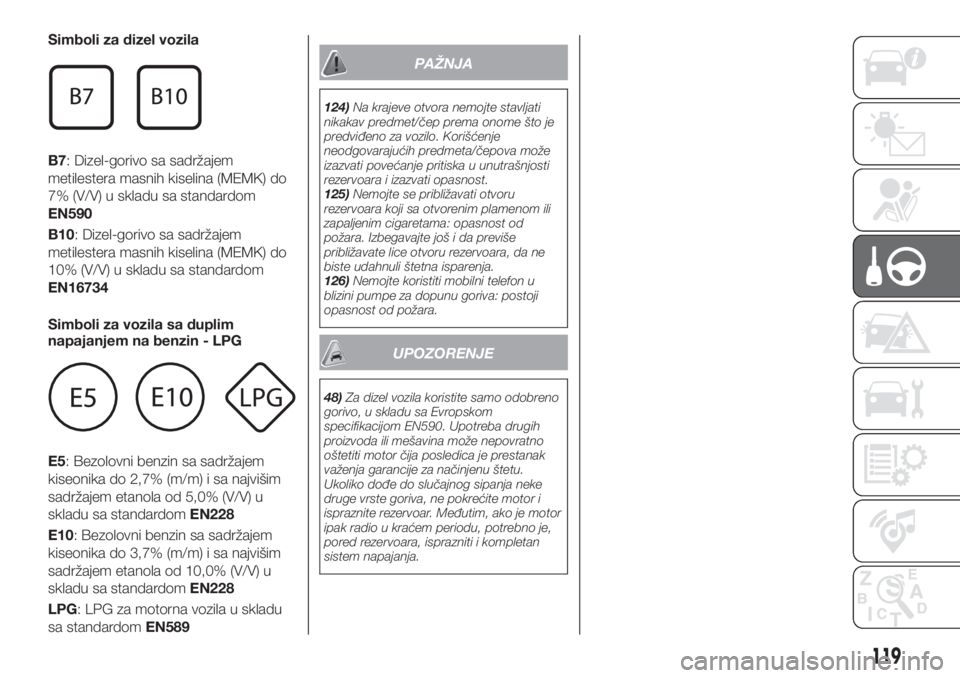

Simboli za dizel vozila
B7: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
7% (V/V) u skladu sa standardom
EN590
B10: Dizel-gorivo sa sadržajem
metilestera masnih kiselina (MEMK) do
10% (V/V) u skladu sa standardom
EN16734
Simboli za vozila sa duplim
napajanjem na benzin - LPG
E5: Bezolovni benzin sa sadržajem
kiseonika do 2,7% (m/m) i sa najvišim
sadržajem etanola od 5,0% (V/V) u
skladu sa standardomEN228
E10: Bezolovni benzin sa sadržajem
kiseonika do 3,7% (m/m) i sa najvišim
sadržajem etanola od 10,0% (V/V) u
skladu sa standardomEN228
LPG: LPG za motorna vozila u skladu
sa standardomEN589
PAŽNJA
124)Na krajeve otvora nemojte stavljati
nikakav predmet/čep prema onome što je
predviđeno za vozilo. Korišćenje
neodgovarajućih predmeta/čepova može
izazvati povećanje pritiska u unutrašnjosti
rezervoara i izazvati opasnost.
125)Nemojte se približavati otvoru
rezervoara koji sa otvorenim plamenom ili
zapaljenim cigaretama: opasnost od
požara. Izbegavajte još i da previše
približavate lice otvoru rezervoara, da ne
biste udahnuli štetna isparenja.
126)Nemojte koristiti mobilni telefon u
blizini pumpe za dopunu goriva: postoji
opasnost od požara.
UPOZORENJE
48)Za dizel vozila koristite samo odobreno
gorivo, u skladu sa Evropskom
specifikacijom EN590. Upotreba drugih
proizvoda ili mešavina može nepovratno
oštetiti motor čija posledica je prestanak
važenja garancije za načinjenu štetu.
Ukoliko dođe do slučajnog sipanja neke
druge vrste goriva, ne pokrećite motor i
ispraznite rezervoar. Međutim, ako je motor
ipak radio u kraćem periodu, potrebno je,
pored rezervoara, isprazniti i kompletan
sistem napajanja.
119

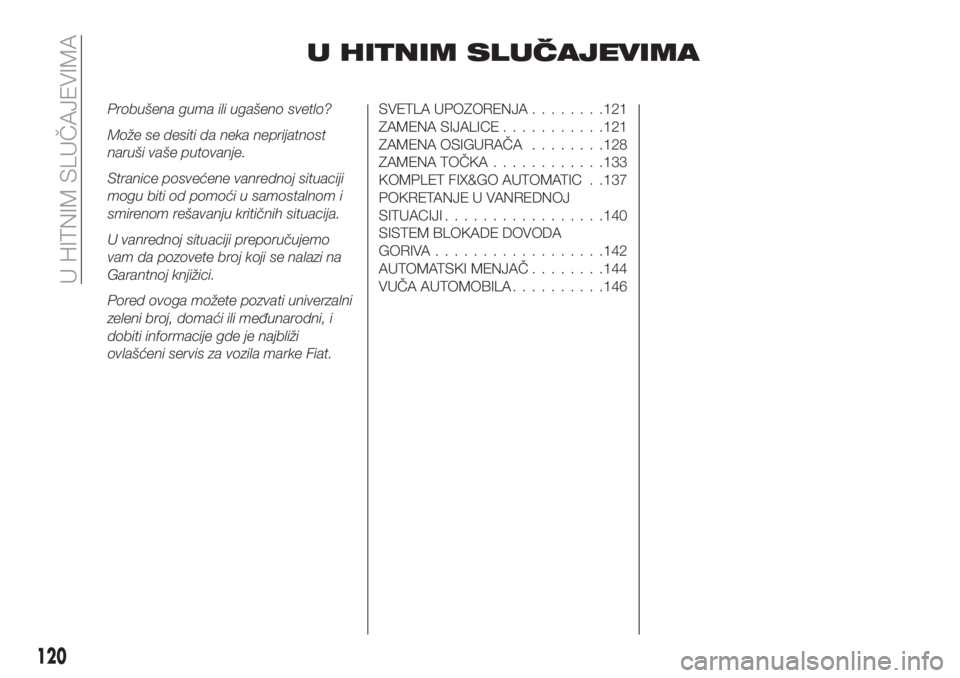

U HITNIM SLUČAJEVIMA
Probušena guma ili ugašeno svetlo?
Može se desiti da neka neprijatnost
naruši vaše putovanje.
Stranice posvećene vanrednoj situaciji
mogu biti od pomoći u samostalnom i
smirenom rešavanju kritičnih situacija.
U vanrednoj situaciji preporučujemo
vam da pozovete broj koji se nalazi na
Garantnoj knjižici.
Pored ovoga možete pozvati univerzalni
zeleni broj, domaći ili međunarodni, i
dobiti informacije gde je najbliži
ovlašćeni servis za vozila marke Fiat.SVETLA UPOZORENJA........121
ZAMENA SIJALICE...........121
ZAMENA OSIGURAČA........128
ZAMENA TOČKA............133
KOMPLET FIX&GO AUTOMATIC . .137
POKRETANJE U VANREDNOJ
SITUACIJI.................140
SISTEM BLOKADE DOVODA
GORIVA..................142
AUTOMATSKI MENJAČ........144
VUČA AUTOMOBILA..........146
120
U HITNIM SLUČAJEVIMA

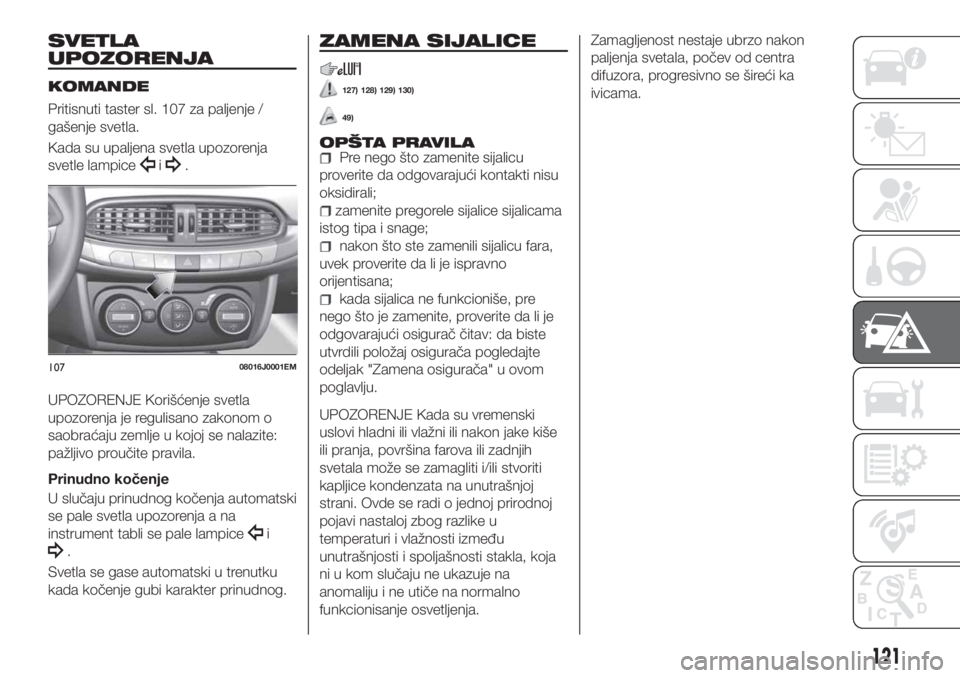

SVETLA
UPOZORENJA
KOMANDE
Pritisnuti taster sl. 107 za paljenje /
gašenje svetla.
Kada su upaljena svetla upozorenja
svetle lampice
i.
UPOZORENJE Korišćenje svetla
upozorenja je regulisano zakonom o
saobraćaju zemlje u kojoj se nalazite:
pažljivo proučite pravila.
Prinudno kočenje
U slučaju prinudnog kočenja automatski
se pale svetla upozorenja a na
instrument tabli se pale lampice
i
.
Svetla se gase automatski u trenutku
kada kočenje gubi karakter prinudnog.
ZAMENA SIJALICE
127) 128) 129) 130)
49)
OPŠTA PRAVILAPre nego što zamenite sijalicu
proverite da odgovarajući kontakti nisu
oksidirali;
zamenite pregorele sijalice sijalicama
istog tipa i snage;
nakon što ste zamenili sijalicu fara,
uvek proverite da li je ispravno
orijentisana;
kada sijalica ne funkcioniše, pre
nego što je zamenite, proverite da li je
odgovarajući osigurač čitav: da biste
utvrdili položaj osigurača pogledajte
odeljak "Zamena osigurača" u ovom
poglavlju.
UPOZORENJE Kada su vremenski
uslovi hladni ili vlažni ili nakon jake kiše
ili pranja, površina farova ili zadnjih
svetala može se zamagliti i/ili stvoriti
kapljice kondenzata na unutrašnjoj
strani. Ovde se radi o jednoj prirodnoj
pojavi nastaloj zbog razlike u
temperaturi i vlažnosti između
unutrašnjosti i spoljašnosti stakla, koja
ni u kom slučaju ne ukazuje na
anomaliju i ne utiče na normalno
funkcionisanje osvetljenja.Zamagljenost nestaje ubrzo nakon
paljenja svetala, počev od centra
difuzora, progresivno se šireći ka
ivicama.
10708016J0001EM
121

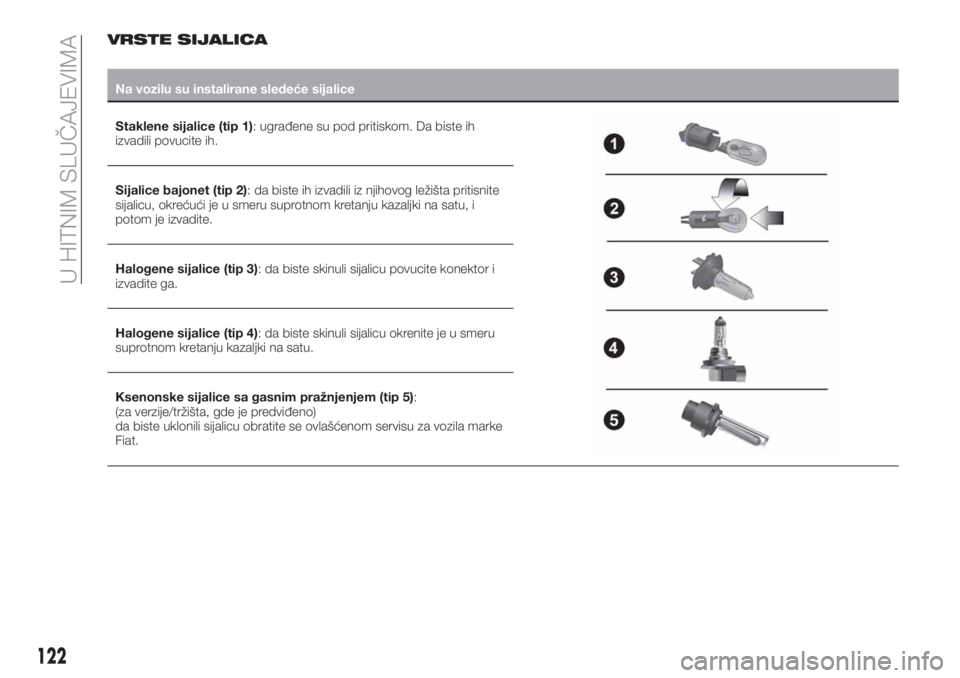

VRSTE SIJALICA
Na vozilu su instalirane sledeće sijalice
Staklene sijalice (tip 1): ugrađene su pod pritiskom. Da biste ih
izvadili povucite ih.
Sijalice bajonet (tip 2): da biste ih izvadili iz njihovog ležišta pritisnite
sijalicu, okrećući je u smeru suprotnom kretanju kazaljki na satu, i
potom je izvadite.
Halogene sijalice (tip 3): da biste skinuli sijalicu povucite konektor i
izvadite ga.
Halogene sijalice (tip 4): da biste skinuli sijalicu okrenite je u smeru
suprotnom kretanju kazaljki na satu.
Ksenonske sijalice sa gasnim pražnjenjem (tip 5):
(za verzije/tržišta, gde je predviđeno)
da biste uklonili sijalicu obratite se ovlašćenom servisu za vozila marke
Fiat.
122
U HITNIM SLUČAJEVIMA

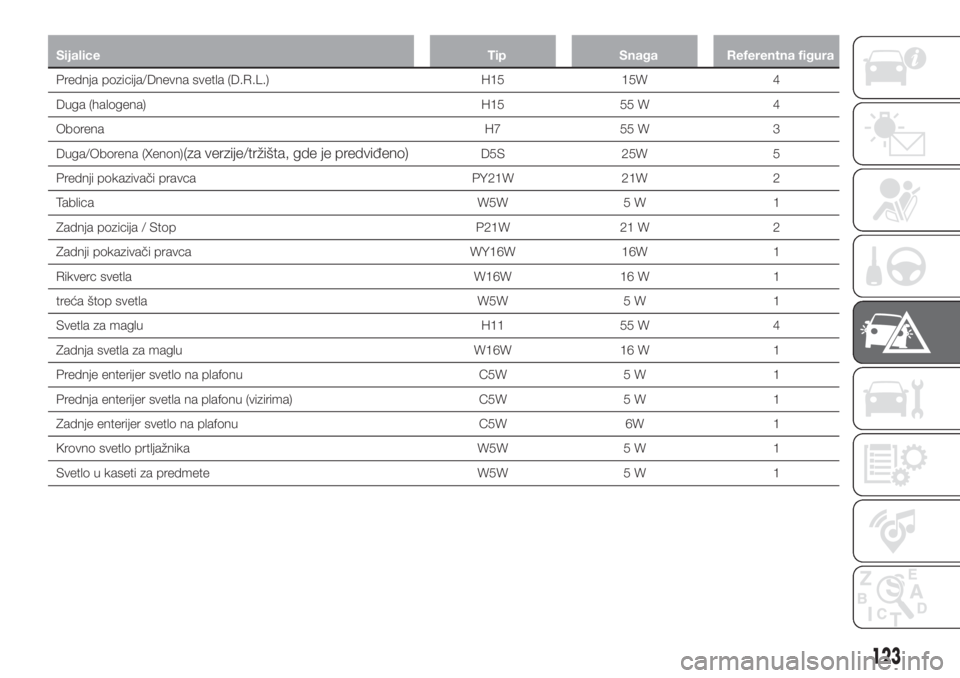

Sijalice Tip Snaga Referentna figura
Prednja pozicija/Dnevna svetla (D.R.L.) H15 15W 4
Duga (halogena) H15 55 W 4
Oborena H7 55 W 3
Duga/Oborena (Xenon)
(za verzije/tržišta, gde je predviđeno)D5S 25W 5
Prednji pokazivači pravca PY21W 21W 2
Tablica W5W 5 W 1
Zadnja pozicija / Stop P21W 21 W 2
Zadnji pokazivači pravca WY16W 16W 1
Rikverc svetla W16W 16 W 1
treća štop svetla W5W 5 W 1
Svetla za maglu H11 55 W 4
Zadnja svetla za maglu W16W 16 W 1
Prednje enterijer svetlo na plafonu C5W 5 W 1
Prednja enterijer svetla na plafonu (vizirima) C5W 5 W 1
Zadnje enterijer svetlo na plafonu C5W 6W 1
Krovno svetlo prtljažnika W5W 5 W 1
Svetlo u kaseti za predmete W5W 5 W 1
123

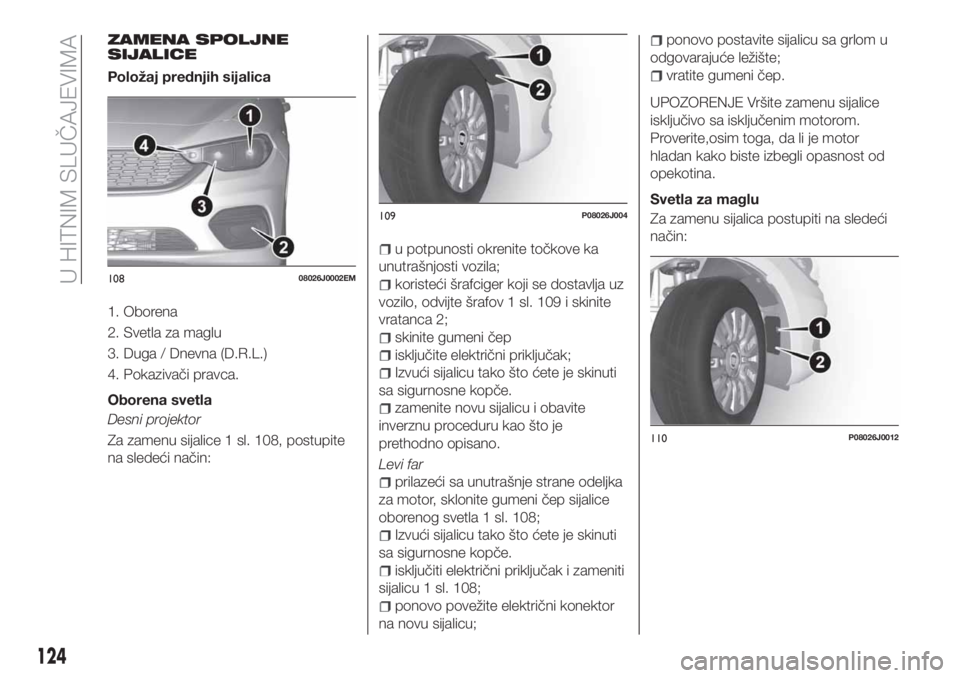

ZAMENA SPOLJNE
SIJALICE
Položaj prednjih sijalica
1. Oborena
2. Svetla za maglu
3. Duga / Dnevna (D.R.L.)
4. Pokazivači pravca.
Oborena svetla
Desni projektor
Za zamenu sijalice 1 sl. 108, postupite
na sledeći način:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
koristeći šrafciger koji se dostavlja uz
vozilo, odvijte šrafov 1 sl. 109 i skinite
vratanca 2;
skinite gumeni čep
isključite električni priključak;
Izvući sijalicu tako što ćete je skinuti
sa sigurnosne kopče.
zamenite novu sijalicu i obavite
inverznu proceduru kao što je
prethodno opisano.
Levi far
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep sijalice
oborenog svetla 1 sl. 108;
Izvući sijalicu tako što ćete je skinuti
sa sigurnosne kopče.
isključiti električni priključak i zameniti
sijalicu 1 sl. 108;
ponovo povežite električni konektor
na novu sijalicu;
ponovo postavite sijalicu sa grlom u
odgovarajuće ležište;
vratite gumeni čep.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Svetla za maglu
Za zamenu sijalica postupiti na sledeći
način:
10808026J0002EM
109P08026J004
110P08026J0012
124
U HITNIM SLUČAJEVIMA

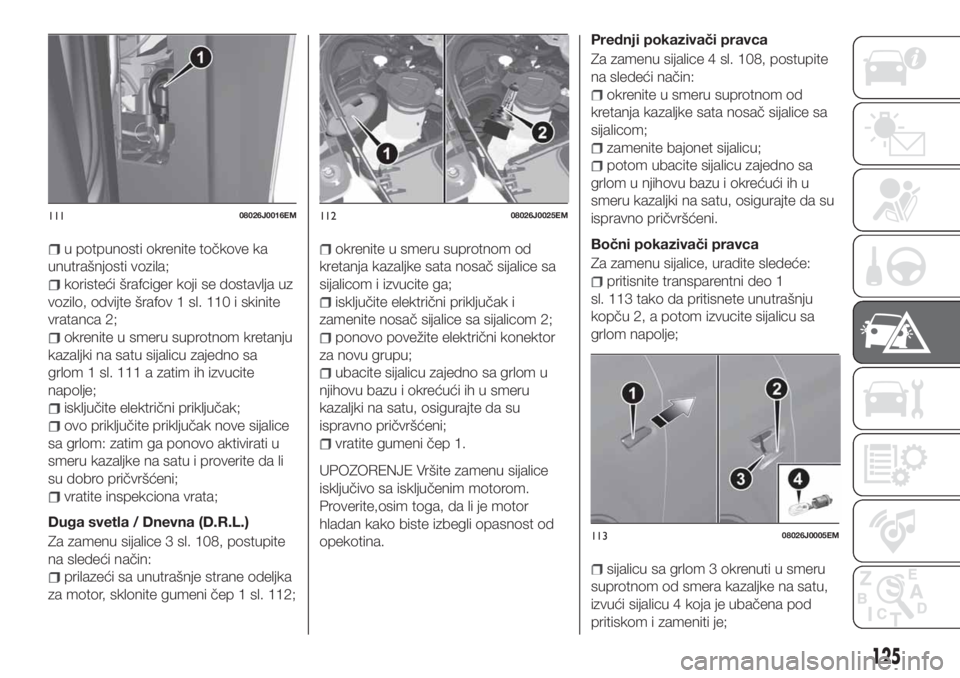

u potpunosti okrenite točkove ka
unutrašnjosti vozila;
koristeći šrafciger koji se dostavlja uz
vozilo, odvijte šrafov 1 sl. 110 i skinite
vratanca 2;
okrenite u smeru suprotnom kretanju
kazaljki na satu sijalicu zajedno sa
grlom 1 sl. 111 a zatim ih izvucite
napolje;
isključite električni priključak;
ovo priključite priključak nove sijalice
sa grlom: zatim ga ponovo aktivirati u
smeru kazaljke na satu i proverite da li
su dobro pričvršćeni;
vratite inspekciona vrata;
Duga svetla / Dnevna (D.R.L.)
Za zamenu sijalice 3 sl. 108, postupite
na sledeći način:
prilazeći sa unutrašnje strane odeljka
za motor, sklonite gumeni čep 1 sl. 112;
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom i izvucite ga;
isključite električni priključak i
zamenite nosač sijalice sa sijalicom 2;
ponovo povežite električni konektor
za novu grupu;
ubacite sijalicu zajedno sa grlom u
njihovu bazu i okrećući ih u smeru
kazaljki na satu, osigurajte da su
ispravno pričvršćeni;
vratite gumeni čep 1.
UPOZORENJE Vršite zamenu sijalice
isključivo sa isključenim motorom.
Proverite,osim toga, da li je motor
hladan kako biste izbegli opasnost od
opekotina.
Prednji pokazivači pravca
Za zamenu sijalice 4 sl. 108, postupite
na sledeći način:
okrenite u smeru suprotnom od
kretanja kazaljke sata nosač sijalice sa
sijalicom;
zamenite bajonet sijalicu;
potom ubacite sijalicu zajedno sa
grlom u njihovu bazu i okrećući ih u
smeru kazaljki na satu, osigurajte da su
ispravno pričvršćeni.
Bočni pokazivači pravca
Za zamenu sijalice, uradite sledeće:
pritisnite transparentni deo 1
sl. 113 tako da pritisnete unutrašnju
kopču 2, a potom izvucite sijalicu sa
grlom napolje;
sijalicu sa grlom 3 okrenuti u smeru
suprotnom od smera kazaljke na satu,
izvući sijalicu 4 koja je ubačena pod
pritiskom i zameniti je;
11108026J0016EM11208026J0025EM
11308026J0005EM
125

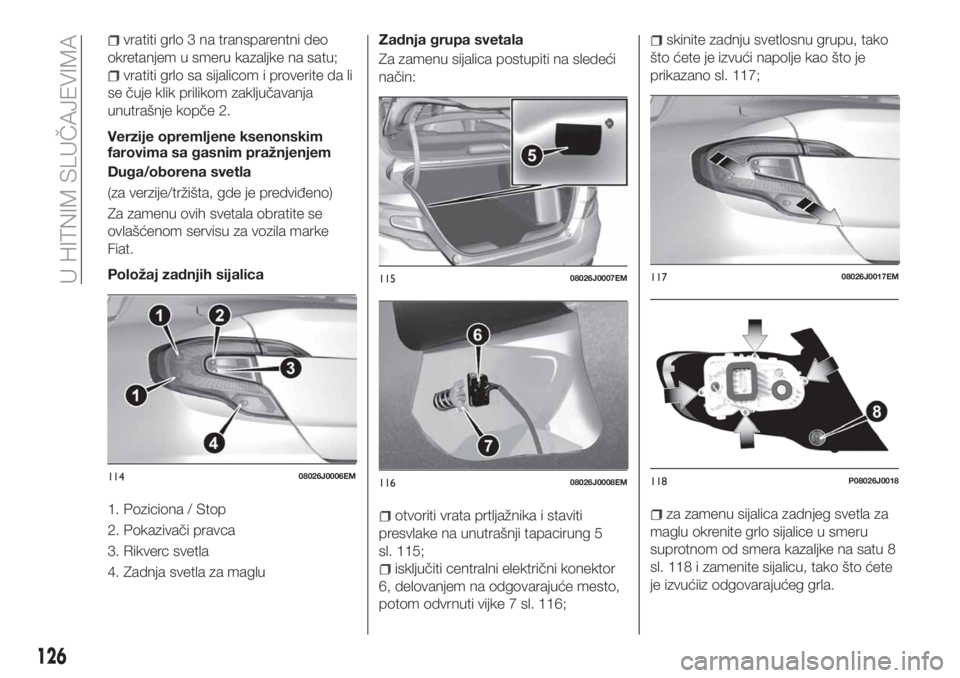

vratiti grlo 3 na transparentni deo
okretanjem u smeru kazaljke na satu;
vratiti grlo sa sijalicom i proverite da li
se čuje klik prilikom zaključavanja
unutrašnje kopče 2.
Verzije opremljene ksenonskim
farovima sa gasnim pražnjenjem
Duga/oborena svetla
(za verzije/tržišta, gde je predviđeno)
Za zamenu ovih svetala obratite se
ovlašćenom servisu za vozila marke
Fiat.
Položaj zadnjih sijalica
1. Poziciona / Stop
2. Pokazivači pravca
3. Rikverc svetla
4. Zadnja svetla za magluZadnja grupa svetala
Za zamenu sijalica postupiti na sledeći
način:
otvoriti vrata prtljažnika i staviti
presvlake na unutrašnji tapacirung 5
sl. 115;
isključiti centralni električni konektor
6, delovanjem na odgovarajuće mesto,
potom odvrnuti vijke 7 sl. 116;
skinite zadnju svetlosnu grupu, tako
što ćete je izvući napolje kao što je
prikazano sl. 117;
za zamenu sijalica zadnjeg svetla za
maglu okrenite grlo sijalice u smeru
suprotnom od smera kazaljke na satu 8
sl. 118 i zamenite sijalicu, tako što ćete
je izvućiiz odgovarajućeg grla.
11408026J0006EM
11508026J0007EM
11608026J0008EM
11708026J0017EM
118P08026J0018
126
U HITNIM SLUČAJEVIMA
