2018 FIAT FIORINO Návod k použití a údržbě (in Czech)

SEZNÁMENÍ S VOZIDLEM
Zde se začněte blíže seznamovat se
svým novým vozem.
V návodu, který právě čtěte, je
jednoduše a přímo popsáno, jak je vůz
udělán a jak funguje.
Proto vám doporučujeme si návod
pročítat pohodlně usazeni ve vozidle
tak, aby bylo možné si hned odzkoušet
vše, co je v návodu vysvětlováno.PŘÍSTROJOVÁ DESKA ................... 8
KLÍČKY ........................................... 9
SPÍNACÍ SKŘÍŇKA ZAPALOVÁNÍ .... 11
SYSTÉM FIAT CODE ....................... 11
ALARM ........................................... 12
DVEŘE ............................................ 14
SEDADLA ....................................... 17
OPĚRKA HLAVY ............................. 19
VOLANT.......................................... 20
ZPĚTNÁ ZRCÁTKA ......................... 20
VNĚJŠÍ SVĚTLA .............................. 21
VNITŘNÍ OSVĚTLENÍ ...................... 23
OSTŘIKOVÁNÍ SKEL ....................... 25
TOPENÍ A VENTILACE .................... 26
MANUÁLNÍ KLIMATIZACE .............. 27
OVLADAČE OKEN .......................... 28
KAPOTA MOTORU ......................... 29
PŘEPÁŽKY ..................................... 30
ZAVAZADLOVÝ PROSTOR ............. 32
VÝBAVA S METANOVOU
SOUSTAVOU
(NATURAL POWER) ........................ 35
7

PŘÍSTROJOVÁ DESKA
Přítomnost a umístění ovladačů, přístrojů a kontrolek se může lišit podle příslušné verze.
1. Vývod vzduchu na boční okna – 2. Výstupní otvor ventilace s nastavitelným množstvím a směrem vzduchu – 3. Levý pákový ovládač: ovládání
vnějších světel – 4. Přístrojová deska a kontrolky – 5. Pravý pákový ovládač: ovládání stíračů čelního a zadního okna, trip computer – 6. Autorádio (u
příslušné verze vozidla) – 7. Spínač výstražných světel, vyhřívání zadního skla, spínač pro zapnutí/vypnutí systému ASR / Traction Plus (podle
příslušné verze vozidla), odemykací tlačítko zadních křídlových dveří (podle příslušné verze vozidla), spínač pro vypínání Start&Stop (u příslušných
verzí) – 8. Čelní airbag spolucestujícího (u příslušné verze vozidla) – 9. Odkládací prostor/přihrádka (u příslušných verzí) – 10. Nastavitelné a otočné
vývody vzduchu – 11. Ovladače topení/ventilace/klimatizace – 12. Úložný prostor – 13. Spínací skříňka zapalování – 14. Airbag na straně řidiče –
15. Otevírací páka víka motorového prostoru – 16. Osazení s ovládači: přední mlhová světla/zadní mlhová světla/nastavování světlometů/displej
1F0T0070
8
SEZNÁMENÍ S VOZIDLEM

KLÍČKY
1)
1)
MECHANICKÝ KLÍČEK
Kovovou vložkou A obr. 2 se ovládá:
spínací skříňka zapalování;
zámky dveří;
odemknutí/zamknutí uzávěru
palivové nádrže.
KLÍČ S DÁLKOVÝM
OVLÁDÁNÍM
(u příslušné verze vozidla)
Kovovou vložkou A obr. 3 se ovládá:
spínací skříňka zapalování;
zámky dveří;
odemknutí/zamknutí uzávěru
palivové nádrže.Kovová vložka se vysune stiskem
tlačítka B obr. 3.
Při jejím zasunutí zpět postupujte takto:
držte stisknuté tlačítko B a
pohybujte kovovou vložkou A;
uvolněte tlačítko B a otáčejte
kovovou vložkou A až ucítíte zaklapnutí
signalizující její řádné zasunutí.
Verze Combi
Tlačítko
ovládá odemknutí všech
dveří (včetně zadních křídlových dveří);
Tlačítkem
se ovládá zamknutí všech
dveří.
Tlačítkem
se ovládá odemknutí
zadních křídlových dveří.
Verze Cargo
Tlačítkem
se přední dveře
odemknou.
Tlačítkem
se ovládá zamknutí všech
dveří.Tlačítkem
se ovládá odemknutí
zadních křídlových dveří a bočních
posuvných dveří (u příslušných verzí).
Odemknutím dveří se na
přednastavenou dobu rozsvítí přední
stropní svítidlo.
Otevírání oken dálkovým ovládáním
(u příslušné verze vozidla)
Přidržením tlačítka (na klíčku)
déle
než 3 sekundy se ovládá otevření oken.
Chcete-li okna úplně otevřít, je třeba
dál přidržovat tlačítko; jakmile tlačítko
uvolníte, okna se ihned zastaví ve
stávající poloze. Stejně lze okna otevřít
prostřednictvím západky na klikách
předních dveří.
Zavírání oken dálkovým ovládáním
(u příslušné verze vozidla)
Přidržením tlačítka (na klíčku)
déle
než 3 sekundy se ovládá zavření oken.
Chcete-li okna úplně zavřít, je třeba
dál přidržovat tlačítko; jakmile tlačítko
uvolníte, okna se ihned zastaví ve
stávající poloze. Stejně lze okno zavřít
prostřednictvím západky na klikách
předních dveří.
UPOZORNĚNÍ Během takové činnosti
je systém proti skřípnutí vyřazen.
2F0T0002
3F0T0241
9

Odemykání/zamykání nákladového
prostoru zevnitř vozidla (verze
Cargo)
Stiskem tlačítka obr. 4 (verze Cargo) se
ložný prostor odemkne (zadní křídlové
dveře a boční posuvné dveře) zevnitř
vozidla. Opětným stiskem se celé
vozidlo zamkne.
OBJEDNÁNÍ
NÁHRADNÍCH KLÍČKŮ S
DÁLKOVÝM OVLÁDÁNÍM
Systém může detekovat až osm
dálkových ovládání. Nové dálkové
ovládání si objednejte u autorizovaného
servisu Fiat, vezměte sebou průkaz
totožnosti a doklady o vlastnictví
vozidla.ZAŘÍZENÍ DEAD LOCK
(u příslušné verze vozidla)
Jedná se o bezpečnostní zařízení, které
vyřadí z funkce vnitřní kliky a zabrání
tak otevření dveří zevnitř v případě, kdy
dojde k pokusu o vloupání (např. po
rozbití okna).
Zámek Dead Lock představuje nejlepší
ochranu proti pokusům o zcizení
vozidla. Doporučujeme, abyste vždy
před opuštěním vozidla toto zařízení
zapnuli.
2) 3)
Zapnutí zařízení
Zařízení se u všech dveří automaticky
zapne dvojitým stiskem tlačítka
na
klíčku s dálkovým ovládáním.
Při aktivaci zařízení dvakrát bliknou
ukazatelé směru.
Zařízení se neaktivuje, pokud nejsou
některé dveře řádně zavřené. Tím
se zabrání, aby do vozidla nastoupil
někdo při odemknutých dveřích a po
jejich zamknutí zůstal uvězněný v
kabině.
Vypnutí
Zařízení se automaticky vypne u všech
dveří v těchto případech:
při odemčení dveří;
při otočení klíčku v zapalování na
MAR.
POZOR
1)Tlačítko B stiskněte pouze v patřičné
vzdálenosti od těla, především od očí
a věcí, které by se mohly poškodit (např.
od oděvu). Nenechávejte klíčky bez
dozoru, aby s nimi nemohl nikdo - zejména
děti - manipulovat a stisknout náhodně
tlačítko.
2)Po zapnutí zařízení dead lock se nedají
dveře otevřít zevnitř. Proto se před
vystoupením z vozidla ujistěte, že uvnitř
nikdo není.
3)Při vybití baterie klíčku s dálkovým
ovládáním lze zařízení aktivovat jedině
zasunutím kovové vložky do dveřního
zámku, jak je popsáno výše; pak však bude
aktivní pouze u zadních dveří.
POZOR
1)Vybité baterie jsou ekologicky závadné.
Proto je nutno je vyhazovat do příslušných
odpadních nádob nebo je možné je
odevzdat v autorizovaném servisu Fiat,
který zajistí zpracování tohoto odpadu.
4F0T0322
10
SEZNÁMENÍ S VOZIDLEM

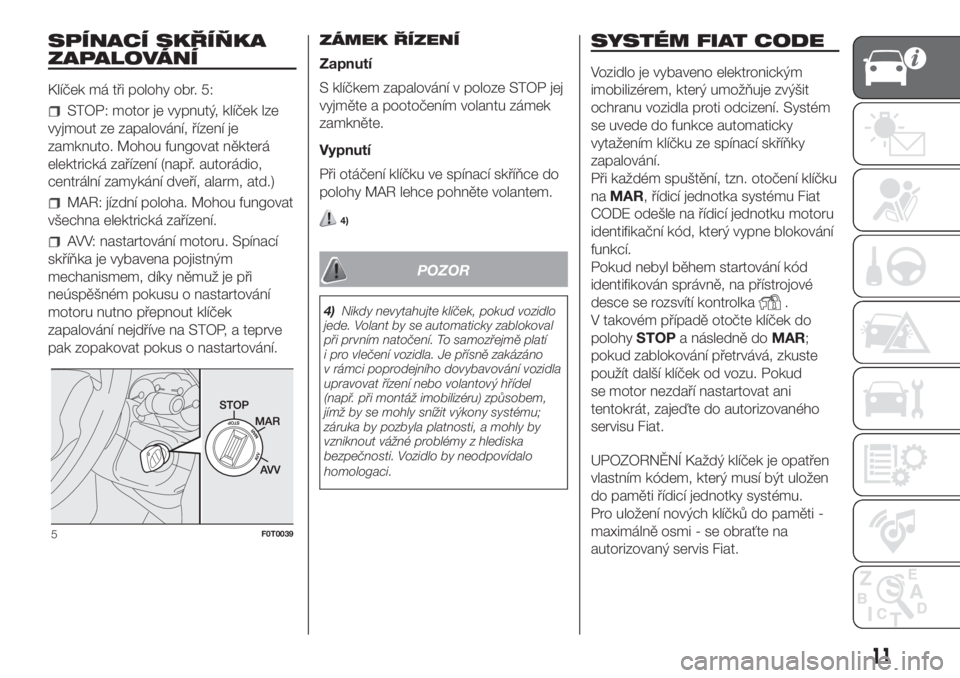

SPÍNACÍ SKŘÍŇKA
ZAPALOVÁNÍ
Klíček má tři polohy obr. 5:
STOP: motor je vypnutý, klíček lze
vyjmout ze zapalování, řízení je
zamknuto. Mohou fungovat některá
elektrická zařízení (např. autorádio,
centrální zamykání dveří, alarm, atd.)
MAR: jízdní poloha. Mohou fungovat
všechna elektrická zařízení.
AVV: nastartování motoru. Spínací
skříňka je vybavena pojistným
mechanismem, díky němuž je při
neúspěšném pokusu o nastartování
motoru nutno přepnout klíček
zapalování nejdříve na STOP, a teprve
pak zopakovat pokus o nastartování.ZÁMEK ŘÍZENÍ
Zapnutí
S klíčkem zapalování v poloze STOP jej
vyjměte a pootočením volantu zámek
zamkněte.
Vypnutí
Při otáčení klíčku ve spínací skříňce do
polohy MAR lehce pohněte volantem.
4)
POZOR
4)Nikdy nevytahujte klíček, pokud vozidlo
jede. Volant by se automaticky zablokoval
při prvním natočení. To samozřejmě platí
i pro vlečení vozidla. Je přísně zakázáno
v rámci poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému;
záruka by pozbyla platnosti, a mohly by
vzniknout vážné problémy z hlediska
bezpečnosti. Vozidlo by neodpovídalo
homologaci.
SYSTÉM FIAT CODE
Vozidlo je vybaveno elektronickým
imobilizérem, který umožňuje zvýšit
ochranu vozidla proti odcizení. Systém
se uvede do funkce automaticky
vytažením klíčku ze spínací skříňky
zapalování.
Při každém spuštění, tzn. otočení klíčku
naMAR, řídicí jednotka systému Fiat
CODE odešle na řídicí jednotku motoru
identifikační kód, který vypne blokování
funkcí.
Pokud nebyl během startování kód
identifikován správně, na přístrojové
desce se rozsvítí kontrolka
.
V takovém případě otočte klíček do
polohySTOPa následně doMAR;
pokud zablokování přetrvává, zkuste
použít další klíček od vozu. Pokud
se motor nezdaří nastartovat ani
tentokrát, zajeďte do autorizovaného
servisu Fiat.
UPOZORNĚNÍ Každý klíček je opatřen
vlastním kódem, který musí být uložen
do paměti řídicí jednotky systému.
Pro uložení nových klíčků do paměti -
maximálně osmi - se obraťte na
autorizovaný servis Fiat.
5F0T0039
11

Rozsvícení kontrolkyběhem jízdy
Pokud se kontrolka(nebo
symbol na displeji) rozsvítí, znamená to,
že systém provádí autodiganostiku
(zapříčiněnou např. poklesem napětí).
Při prvním zastavení vozidla otočte
klíček do polohy STOP, a poté do
polohy MAR; pokud není detekována
žádná závada, kontrolka
se
nerozsvítí.
Pokud kontrolka(nebo symbol
na displeji) dál svítí, výše popsaný
postup zopakujte s klíčkem v poloze
STOP a nechte jej v této poloze
nejméně 30 sekund. Pokud závada
trvá, vyhledejte autorizovaný servis Fiat.
Pokud kontrolka(nebo symbol
na displeji) stále ještě svítí, znamená to,
že systém kód klíčku neidentifikoval.
V takovém případě přestavte klíček do
polohy STOP a poté do polohy MAR;
pokud se motor neodemkne, pokuste
se jej spustit dalšími klíčky z výbavy.
Pokud se vám ani takto nepodaří motor
nastartovat, proveďte nouzové
startování (viz kapitola "V nouzi") a
zajeďte s vozidlem do autorizovaného
servisu Fiat.
1)
POZOR
1)Silnými nárazy se mohou poškodit
elektronické komponenty zabudované v
klíčku zapalování.
ALARM
(u příslušné verze vozidla)
Dálkovým ovládačem je možno kromě
všech výše popsaných funkcí ovládat
i alarm prostřednictvím přijímače pod
palubní deskou u pojistkové skříňky.
UPOZORNĚNÍ Funkci imobilizéru
zajišťuje systém Fiat CODE, který se
aktivuje samočinně vytažením klíčku ze
zapalování.
ZAPÍNÁNÍ ALARMU
Se zavřenými dveřmi a víky a s klíčkem
zapalování na STOP, nebo po jeho
vytažení ze zapalování, natočte klíček s
dálkovým ovládáním směrem k vozidlu,
stiskněte a vzápětí uvolněte tlačítko
.
Systém vydá zvukový signál (“pípnutí”)
a dveře se zamknou.
Než se alarm zapne, diagnostikuje sám
sebe a při zjištění závady vydá
zvukovou výstrahu asi čtyři sekundy po
zapnutí.
V takovém případě vypněte alarm
tlačítkem
, zkontrolujte správné
zavření dveří kabiny, víka motoru a
zavazadlového prostoru a alarm znovu
zapněte tlačítkem
.
V opačném případě nesprávně zavřené
dveře a víko motorového prostoru
nejsou pod kontrolou alarmu.
12
SEZNÁMENÍ S VOZIDLEM

Pokud jsou dveře, víka motorového a
zavazadlového prostoru správně
zavřeny a systém přesto vydá druhý
zvukový signál, znamená to, že
autodiagnostika zjistila závadu v jeho
fungování. Vyhledejte proto
autorizovaný servis Fiat.
UPOZORNĚNÍ Při centrálním zamknutí
kovovou vložkou se alarm nezapne.
UPOZORNĚNÍ Alarm je od výrobce
nastaven podle předpisů platných
v zemi, kam se vozidlo dodává.
VYPNUTÍ ALARMU
Stiskem tlačítka
na klíčku s
dálkovým ovládáním.
UPOZORNĚNÍ Při centrálním
odemknutí kovovým klíčkem se alarm
nevypne.
PROSTOROVÁ
OCHRANA/OCHRANA PŘI
NAKLONĚNÍ
K zajištění řádné činnosti ochrany
doporučujeme zcela zavřít boční okna.
V případě potřeby lze funkci vyřadit
(např. když necháte v kabině zvíře)
s vypnutou přístrojovou deskou a před
aktivací alarmu stiskem tlačítka A obr.
6 umístěného na předním stropním
svítidle.Vypnutí funkce bude potvrzeno
několikasekundovým blikáním kontrolky
v tomto tlačítku. Případné vyřazení
prostorové ochrany/ochrany proti
zvednutí se musí opakovat při každém
vypnutí přístrojové desky.
SIGNALIZACE POKUSU O
Zneužití VOZIDLA
Při zapnutí přístrojové desky je každý
pokus o zneužití vozidla signalizován
rozsvícením kontrolky
nebo
symbolu a upozornění na displeji (viz
"Kontrolky a upozornění" v kapitole
"Seznámení s přístrojovou deskou”).VYPNUTÍ ALARMU
Chcete-li alarm zcela vyřadit (např. při
odstavení vozidla na delší dobu), stačí
zamknout vozidlo otočením kovové
vložky klíčku s dálkovým ovládáním v
zámku dveří. V tomto případě vozidlo
není alarmem chráněno, zatímco
funkce zablokování motoru zajišťuje Fiat
CODE, který se aktivuje automaticky
při vytažení klíčku ze spínací skříňky.
UPOZORNĚNÍ Jestliže se vybije baterie
klíčku s dálkovým ovládáním nebo při
poruše systému, je nutno pro vypnutí
alarmu klíček zasunout do spínací
skříňky zapalování a otočit jím do
polohy MAR.
6F0T0159
13

DVEŘE
CENTRÁLNÍ
ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamykání dveří zvenčí
Dveře se zamknou pouze tehdy, jsou-li
všechny řádně zavřené. Pokud jedny
nebo více dveří zůstanou nedovřené,
po stisknutí tlačítka
na dálkovém
ovládání obr. 7 začnou směrové
ukazatele po dobu tří sekund rychle
blikat. Otočením kovové vložky v zámku
dveří na straně řidiče doprava je možné
zamknout všechny dveře vozidla.
Odemknutí dveří zvenku
Chcete-li odemknou na dálku pouze
přední dveře, stiskněte krátce tlačítko
(verze Cargo); krátkým stiskem
tlačítka
odemknete nákladový
prostor (verze Cargo).Krátce stiskněte tlačítko
, kterým
odemknete všechny dveře (verze
Combi), rozsvítíte přechodně vnitřní
stropní svítidla a spustíte dvojí bliknutí
směrových světel. Otočením kovové
vložky v zámku dveří u místa řidiče proti
směru hodinových ručiček můžete
všechny dveře odemknout.
Odemknutí ložného prostoru zevnitř
vozidla (u verze Cargo)
Stiskem tlačítka obr. 8 (verze Cargo)
odemknete či zamknete zevnitř vozidla
ložný prostor (zadní křídlové dveře a
boční posuvné dveře). Opětným
stiskem se celé vozidlo zamkne.BOČNÍ POSUVNÉ DVEŘE
(u příslušné verze vozidla)
5) 6)
2)
Boční posuvné dveře jsou osazené
pružinovou zarážkou, která tvoří doraz
při otevírání: pro aktivaci zarážky
zatlačte dveře do koncové polohy, pro
deaktivaci je zatáhněte energicky
dopředu.
V každém případě se ujistěte, zda jsou
posuvné dveře řádně zajištěny v
otevřené poloze příslušnou zarážkou.
7) 8)
Otevření/zavření zvenku
Otevření: otočte kovovou vložkou v
zámku a zatáhněte za kliku A obr. 9 ve
směru vyznačeném šipkou a posuňte
dveře dozadu tak, aby se zastavily
na koncovém dorazu.
7F0T0242
8F0T0322
9F0T0136
14
SEZNÁMENÍ S VOZIDLEM
