2018 FIAT FIORINO Brugs- og vedligeholdelsesvejledning (in Danish)

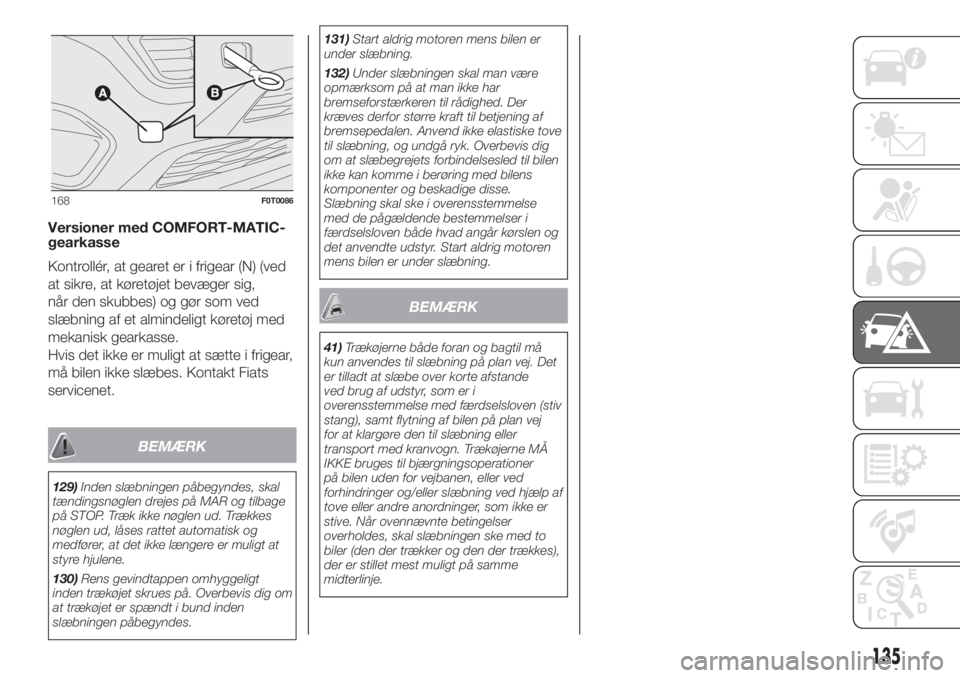

Versioner med COMFORT-MATIC-
gearkasse
Kontrollér, at gearet er i frigear (N) (ved
at sikre, at køretøjet bevæger sig,
når den skubbes) og gør som ved
slæbning af et almindeligt køretøj med
mekanisk gearkasse.
Hvis det ikke er muligt at sætte i frigear,
må bilen ikke slæbes. Kontakt Fiats
servicenet.
BEMÆRK
129)Inden slæbningen påbegyndes, skal
tændingsnøglen drejes på MAR og tilbage
på STOP. Træk ikke nøglen ud. Trækkes
nøglen ud, låses rattet automatisk og
medfører, at det ikke længere er muligt at
styre hjulene.
130)Rens gevindtappen omhyggeligt
inden trækøjet skrues på. Overbevis dig om
at trækøjet er spændt i bund inden
slæbningen påbegyndes.131)Start aldrig motoren mens bilen er
under slæbning.
132)Under slæbningen skal man være
opmærksom på at man ikke har
bremseforstærkeren til rådighed. Der
kræves derfor større kraft til betjening af
bremsepedalen. Anvend ikke elastiske tove
til slæbning, og undgå ryk. Overbevis dig
om at slæbegrejets forbindelsesled til bilen
ikke kan komme i berøring med bilens
komponenter og beskadige disse.
Slæbning skal ske i overensstemmelse
med de pågældende bestemmelser i
færdselsloven både hvad angår kørslen og
det anvendte udstyr. Start aldrig motoren
mens bilen er under slæbning.
BEMÆRK
41)Trækøjerne både foran og bagtil må
kun anvendes til slæbning på plan vej. Det
er tilladt at slæbe over korte afstande
ved brug af udstyr, som er i
overensstemmelse med færdselsloven (stiv
stang), samt flytning af bilen på plan vej
for at klargøre den til slæbning eller
transport med kranvogn. Trækøjerne MÅ
IKKE bruges til bjærgningsoperationer
på bilen uden for vejbanen, eller ved
forhindringer og/eller slæbning ved hjælp af
tove eller andre anordninger, som ikke er
stive. Når ovennævnte betingelser
overholdes, skal slæbningen ske med to
biler (den der trækker og den der trækkes),
der er stillet mest muligt på samme
midterlinje.
168F0T0086
135

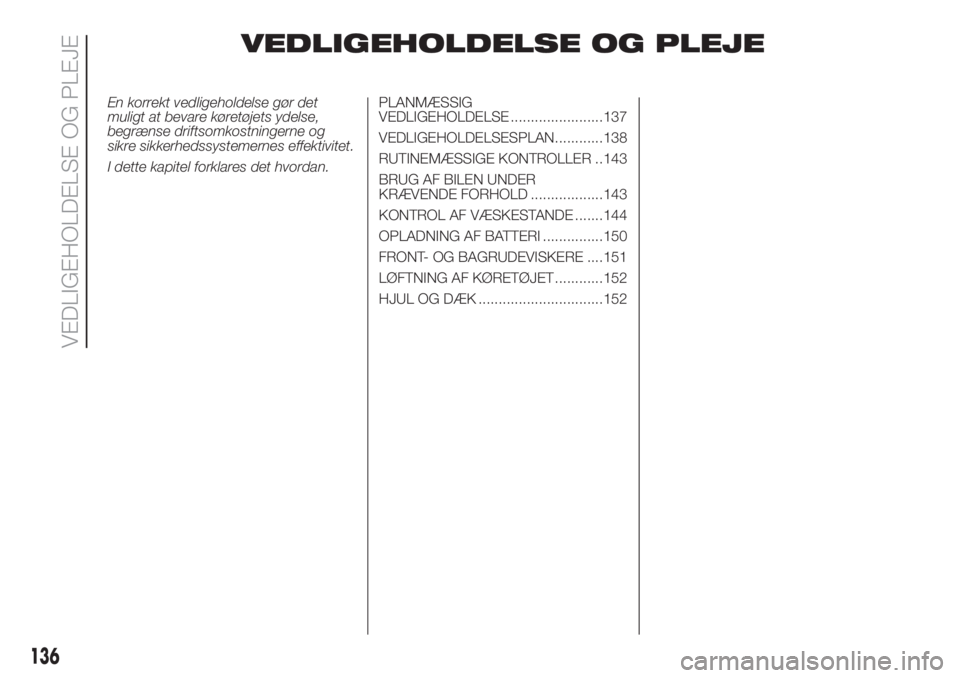

VEDLIGEHOLDELSE OG PLEJE
En korrekt vedligeholdelse gør det
muligt at bevare køretøjets ydelse,
begrænse driftsomkostningerne og
sikre sikkerhedssystemernes effektivitet.
I dette kapitel forklares det hvordan.PLANMÆSSIG
VEDLIGEHOLDELSE .......................137
VEDLIGEHOLDELSESPLAN............138
RUTINEMÆSSIGE KONTROLLER ..143
BRUG AF BILEN UNDER
KRÆVENDE FORHOLD ..................143
KONTROL AF VÆSKESTANDE .......144
OPLADNING AF BATTERI ...............150
FRONT- OG BAGRUDEVISKERE ....151
LØFTNING AF KØRETØJET ............152
HJUL OG DÆK ...............................152
136
VEDLIGEHOLDELSE OG PLEJE

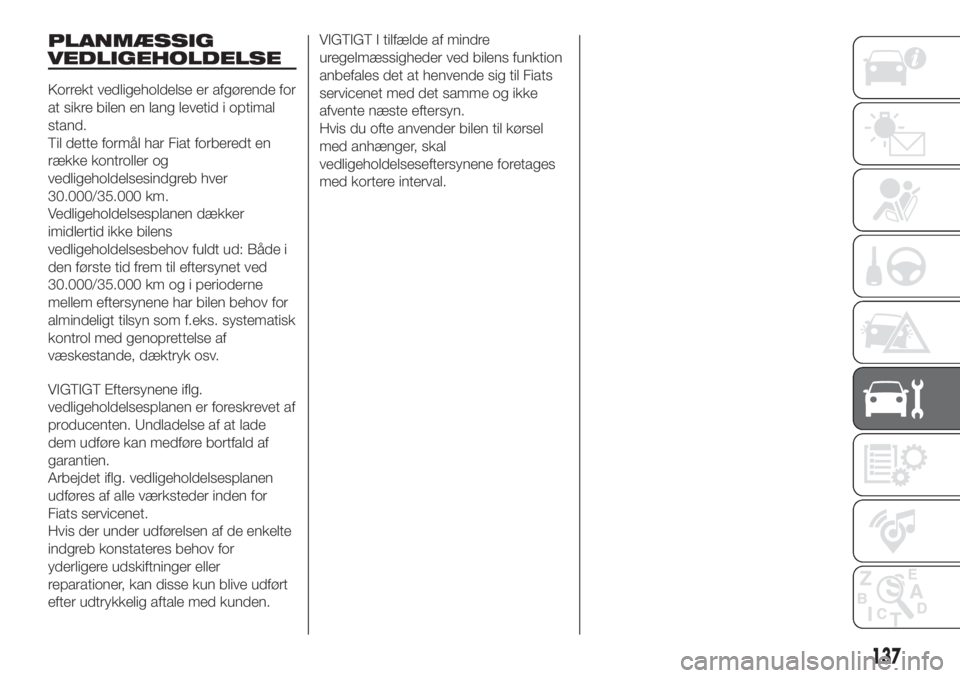

PLANMÆSSIG
VEDLIGEHOLDELSE
Korrekt vedligeholdelse er afgørende for
at sikre bilen en lang levetid i optimal
stand.
Til dette formål har Fiat forberedt en
række kontroller og
vedligeholdelsesindgreb hver
30.000/35.000 km.
Vedligeholdelsesplanen dækker
imidlertid ikke bilens
vedligeholdelsesbehov fuldt ud: Både i
den første tid frem til eftersynet ved
30.000/35.000 km og i perioderne
mellem eftersynene har bilen behov for
almindeligt tilsyn som f.eks. systematisk
kontrol med genoprettelse af
væskestande, dæktryk osv.
VIGTIGT Eftersynene iflg.
vedligeholdelsesplanen er foreskrevet af
producenten. Undladelse af at lade
dem udføre kan medføre bortfald af
garantien.
Arbejdet iflg. vedligeholdelsesplanen
udføres af alle værksteder inden for
Fiats servicenet.
Hvis der under udførelsen af de enkelte
indgreb konstateres behov for
yderligere udskiftninger eller
reparationer, kan disse kun blive udført
efter udtrykkelig aftale med kunden.VIGTIGT I tilfælde af mindre
uregelmæssigheder ved bilens funktion
anbefales det at henvende sig til Fiats
servicenet med det samme og ikke
afvente næste eftersyn.
Hvis du ofte anvender bilen til kørsel
med anhænger, skal
vedligeholdelseseftersynene foretages
med kortere interval.
137

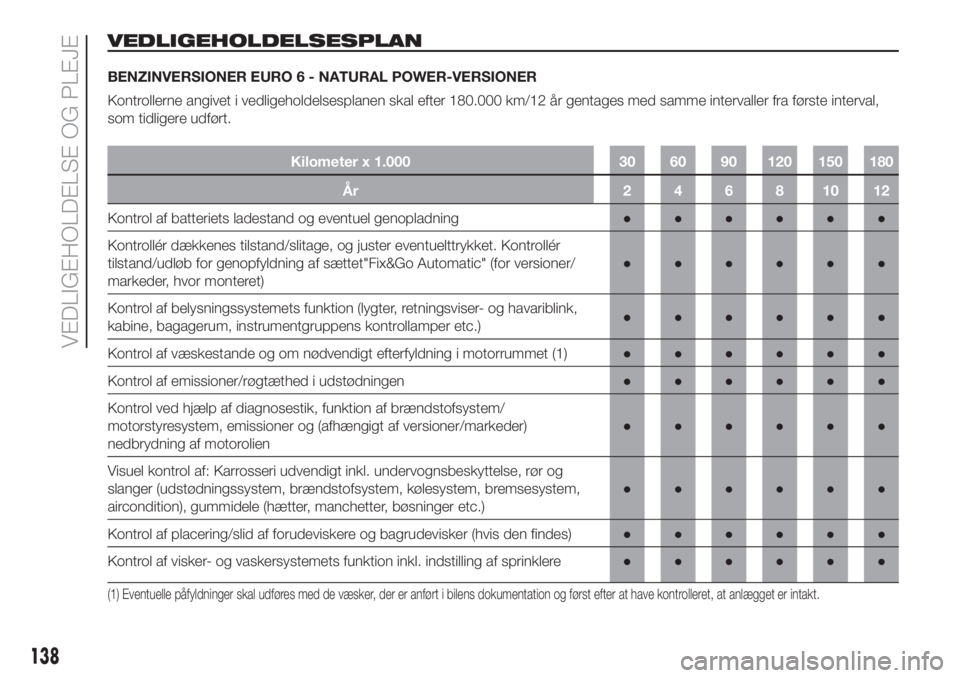

VEDLIGEHOLDELSESPLAN
BENZINVERSIONER EURO 6 - NATURAL POWER-VERSIONER
Kontrollerne angivet i vedligeholdelsesplanen skal efter 180.000 km/12 år gentages med samme intervaller fra første interval,
som tidligere udført.
Kilometer x 1.000 30 60 90 120 150 180
År 24681012
Kontrol af batteriets ladestand og eventuel genopladning●●●●●●
Kontrollér dækkenes tilstand/slitage, og juster eventuelttrykket. Kontrollér
tilstand/udløb for genopfyldning af sættet"Fix&Go Automatic" (for versioner/
markeder, hvor monteret)●●●●●●
Kontrol af belysningssystemets funktion (lygter, retningsviser- og havariblink,
kabine, bagagerum, instrumentgruppens kontrollamper etc.)●●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i motorrummet (1)●●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●●
Kontrol ved hjælp af diagnosestik, funktion af brændstofsystem/
motorstyresystem, emissioner og (afhængigt af versioner/markeder)
nedbrydning af motorolien●●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl. undervognsbeskyttelse, rør og
slanger (udstødningssystem, brændstofsystem, kølesystem, bremsesystem,
aircondition), gummidele (hætter, manchetter, bøsninger etc.)●●●●●●
Kontrol af placering/slid af forudeviskere og bagrudevisker (hvis den findes)●●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af sprinklere●●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
138
VEDLIGEHOLDELSE OG PLEJE

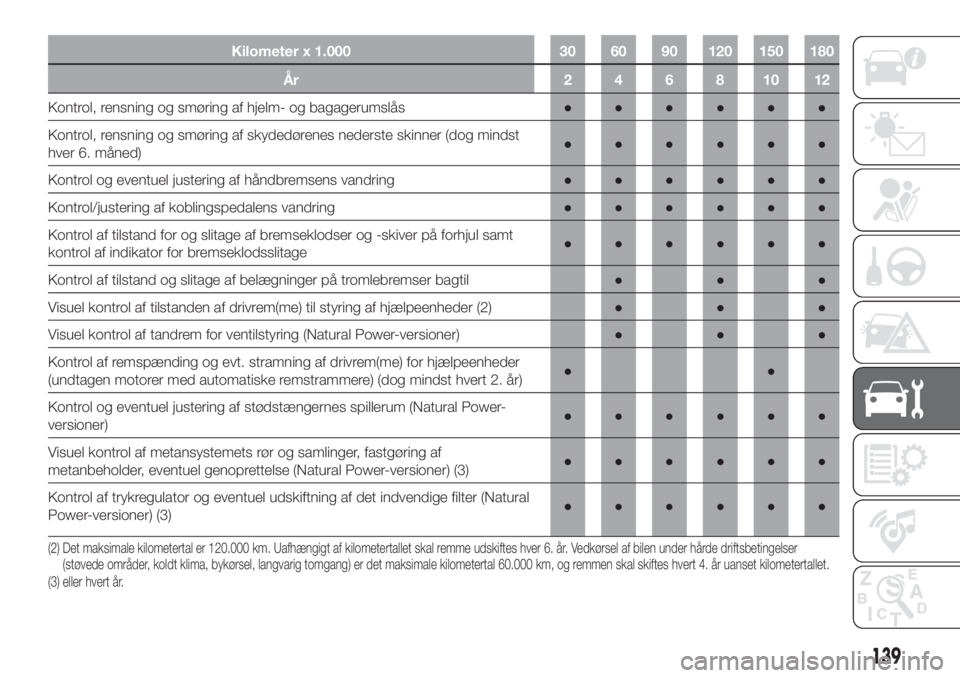

Kilometer x 1.000 30 60 90 120 150 180
År 24681012
Kontrol, rensning og smøring af hjelm- og bagagerumslås●●●●●●
Kontrol, rensning og smøring af skydedørenes nederste skinner (dog mindst
hver 6. måned)●●●●●●
Kontrol og eventuel justering af håndbremsens vandring●●●●●●
Kontrol/justering af koblingspedalens vandring●●●●●●
Kontrol af tilstand for og slitage af bremseklodser og -skiver på forhjul samt
kontrol af indikator for bremseklodsslitage●●●●●●
Kontrol af tilstand og slitage af belægninger på tromlebremser bagtil●●●
Visuel kontrol af tilstanden af drivrem(me) til styring af hjælpeenheder (2)●●●
Visuel kontrol af tandrem for ventilstyring (Natural Power-versioner)●●●
Kontrol af remspænding og evt. stramning af drivrem(me) for hjælpeenheder
(undtagen motorer med automatiske remstrammere) (dog mindst hvert 2. år)●●
Kontrol og eventuel justering af stødstængernes spillerum (Natural Power-
versioner)●●●●●●
Visuel kontrol af metansystemets rør og samlinger, fastgøring af
metanbeholder, eventuel genoprettelse (Natural Power-versioner) (3)●●●●●●
Kontrol af trykregulator og eventuel udskiftning af det indvendige filter (Natural
Power-versioner) (3)●●●●●●
(2) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(3) eller hvert år.
139

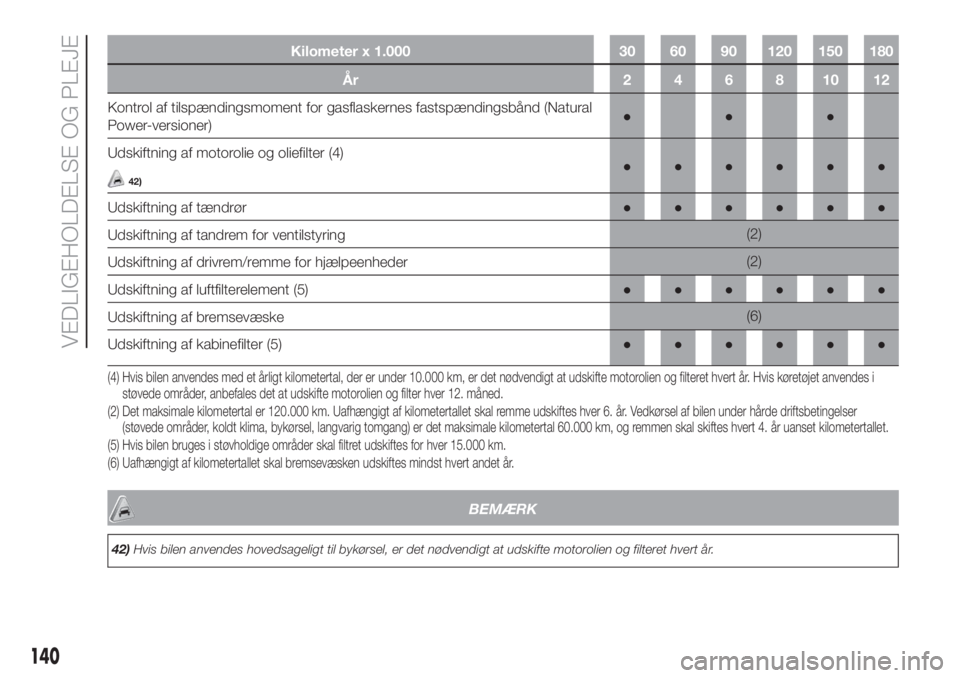

Kilometer x 1.000 30 60 90 120 150 180
År 24681012
Kontrol af tilspændingsmoment for gasflaskernes fastspændingsbånd (Natural
Power-versioner)●●●
Udskiftning af motorolie og oliefilter (4)
42)●●●●●●
Udskiftning af tændrør●●●●●●
Udskiftning af tandrem for ventilstyring(2)
Udskiftning af drivrem/remme for hjælpeenheder(2)
Udskiftning af luftfilterelement (5)●●●●●●
Udskiftning af bremsevæske(6)
Udskiftning af kabinefilter (5)●●●●●●
(4) Hvis bilen anvendes med et årligt kilometertal, der er under 10.000 km, er det nødvendigt at udskifte motorolien og filteret hvert år. Hvis køretøjet anvendes i
støvede områder, anbefales det at udskifte motorolien og filter hver 12. måned.
(2) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(5) Hvis bilen bruges i støvholdige områder skal filtret udskiftes for hver 15.000 km.
(6) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
BEMÆRK
42)Hvis bilen anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år.
140
VEDLIGEHOLDELSE OG PLEJE

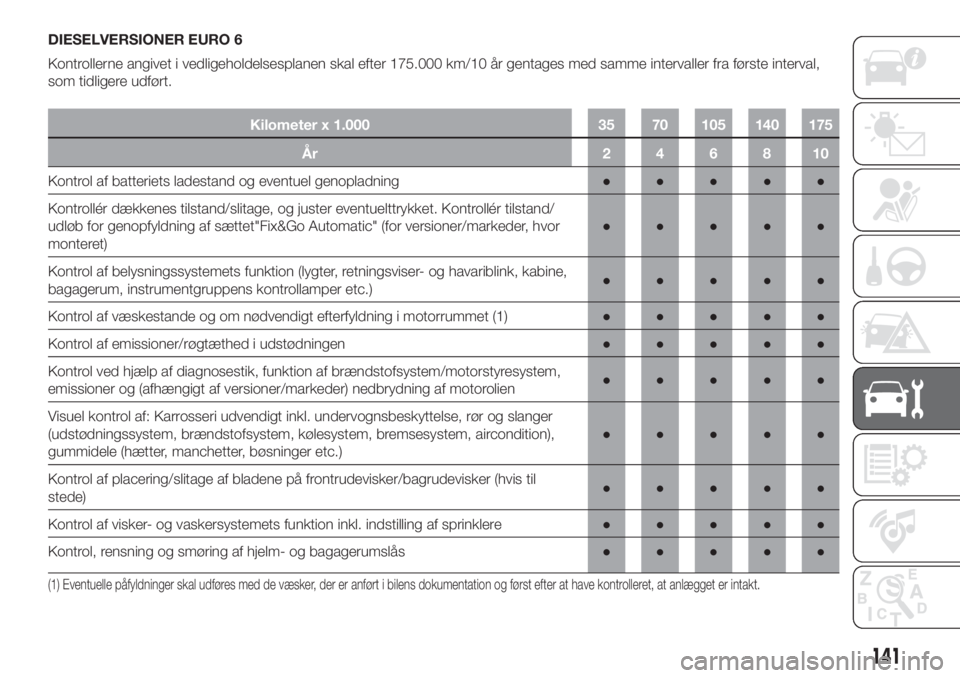

DIESELVERSIONER EURO 6
Kontrollerne angivet i vedligeholdelsesplanen skal efter 175.000 km/10 år gentages med samme intervaller fra første interval,
som tidligere udført.
Kilometer x 1.000 35 70 105 140 175
År 246810
Kontrol af batteriets ladestand og eventuel genopladning●●●●●
Kontrollér dækkenes tilstand/slitage, og juster eventuelttrykket. Kontrollér tilstand/
udløb for genopfyldning af sættet"Fix&Go Automatic" (for versioner/markeder, hvor
monteret)●●●●●
Kontrol af belysningssystemets funktion (lygter, retningsviser- og havariblink, kabine,
bagagerum, instrumentgruppens kontrollamper etc.)●●●●●
Kontrol af væskestande og om nødvendigt efterfyldning i motorrummet (1)●●●●●
Kontrol af emissioner/røgtæthed i udstødningen●●●●●
Kontrol ved hjælp af diagnosestik, funktion af brændstofsystem/motorstyresystem,
emissioner og (afhængigt af versioner/markeder) nedbrydning af motorolien●●●●●
Visuel kontrol af: Karrosseri udvendigt inkl. undervognsbeskyttelse, rør og slanger
(udstødningssystem, brændstofsystem, kølesystem, bremsesystem, aircondition),
gummidele (hætter, manchetter, bøsninger etc.)●●●●●
Kontrol af placering/slitage af bladene på frontrudevisker/bagrudevisker (hvis til
stede)●●●●●
Kontrol af visker- og vaskersystemets funktion inkl. indstilling af sprinklere●●●●●
Kontrol, rensning og smøring af hjelm- og bagagerumslås●●●●●
(1) Eventuelle påfyldninger skal udføres med de væsker, der er anført i bilens dokumentation og først efter at have kontrolleret, at anlægget er intakt.
141

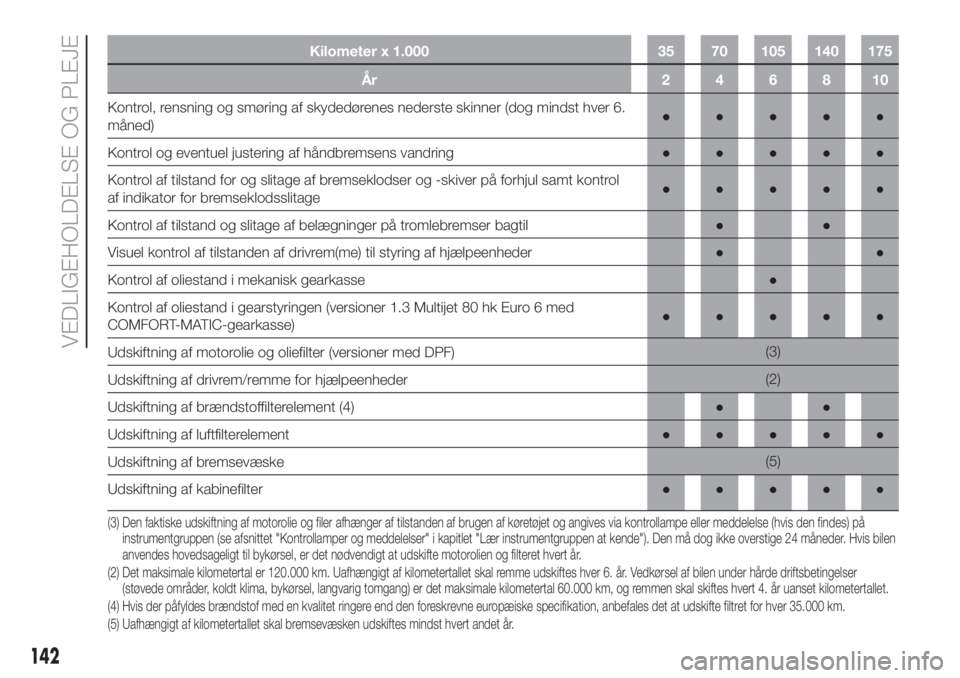

Kilometer x 1.000 35 70 105 140 175
År 246810
Kontrol, rensning og smøring af skydedørenes nederste skinner (dog mindst hver 6.
måned)●●●●●
Kontrol og eventuel justering af håndbremsens vandring●●●●●
Kontrol af tilstand for og slitage af bremseklodser og -skiver på forhjul samt kontrol
af indikator for bremseklodsslitage●●●●●
Kontrol af tilstand og slitage af belægninger på tromlebremser bagtil●●
Visuel kontrol af tilstanden af drivrem(me) til styring af hjælpeenheder●●
Kontrol af oliestand i mekanisk gearkasse●
Kontrol af oliestand i gearstyringen (versioner 1.3 Multijet 80 hk Euro 6 med
COMFORT-MATIC-gearkasse)●●●●●
Udskiftning af motorolie og oliefilter (versioner med DPF)(3)
Udskiftning af drivrem/remme for hjælpeenheder(2)
Udskiftning af brændstoffilterelement (4)●●
Udskiftning af luftfilterelement●●●●●
Udskiftning af bremsevæske(5)
Udskiftning af kabinefilter●●●●●
(3) Den faktiske udskiftning af motorolie og filer afhænger af tilstanden af brugen af køretøjet og angives via kontrollampe eller meddelelse (hvis den findes) på
instrumentgruppen (se afsnittet "Kontrollamper og meddelelser" i kapitlet "Lær instrumentgruppen at kende"). Den må dog ikke overstige 24 måneder. Hvis bilen
anvendes hovedsageligt til bykørsel, er det nødvendigt at udskifte motorolien og filteret hvert år.
(2) Det maksimale kilometertal er 120.000 km. Uafhængigt af kilometertallet skal remme udskiftes hver 6. år. Vedkørsel af bilen under hårde driftsbetingelser
(støvede områder, koldt klima, bykørsel, langvarig tomgang) er det maksimale kilometertal 60.000 km, og remmen skal skiftes hvert 4. år uanset kilometertallet.
(4) Hvis der påfyldes brændstof med en kvalitet ringere end den foreskrevne europæiske specifikation, anbefales det at udskifte filtret for hver 35.000 km.
(5) Uafhængigt af kilometertallet skal bremsevæsken udskiftes mindst hvert andet år.
142
