2018 FIAT FIORINO ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

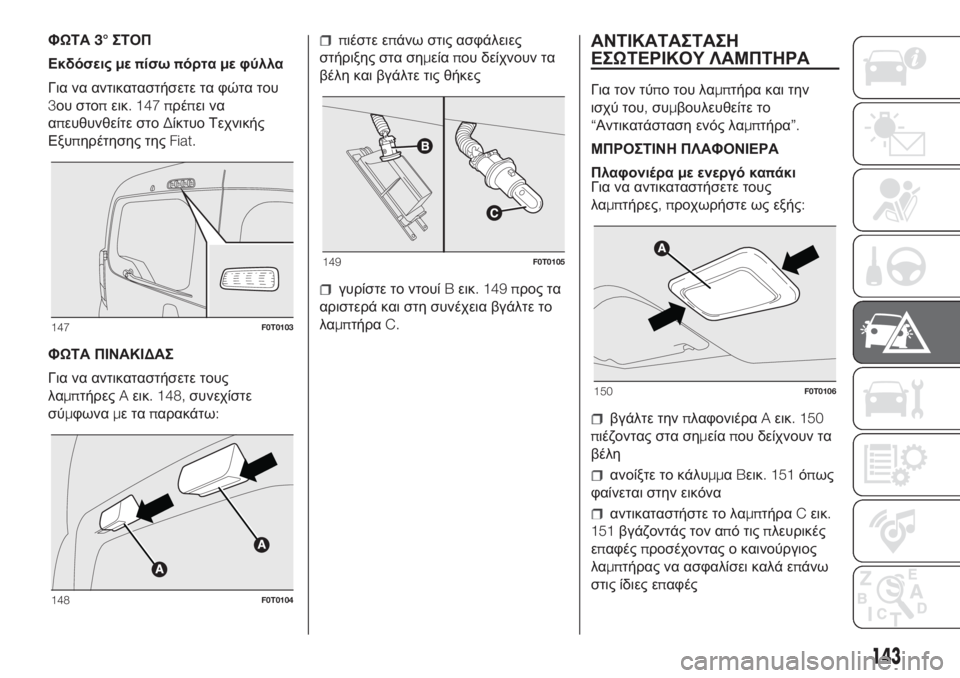

ΦΩΤΑ3°ΣΤΟΠ
Εκδόσειςμεπίσωπόρταμε φύλλα
Για να αντικαταστήσετε τα φώτα του
3ου στοπεικ. 147 πρέπει να
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για να αντικαταστήσετε τους
λαμπτήρεςAεικ. 148,συνεχίστε
σύμφωναμεταπαρακάτω:πιέστε επάνω στις ασφάλειες
στήριξης στα σημείαπου δείχνουν τα
βέλη και βγάλτε τις θήκες
γυρίστε το ντουίBεικ. 149 προς τα
αριστερά και στη συνέχεια βγάλτε το
λαμπτήραC.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΣΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
Για τον τύπο του λαμπτήρα και την
ισχύ του,συμβουλευθείτε το
“Αντικατάσταση ενός λαμπτήρα”.
ΜΠΡΟΣΤΙΝΗ ΠΛΑΦΟΝΙΕΡΑ
Πλαφονιέραμε ενεργό καπάκι
Για να αντικαταστήσετε τους
λαμπτήρες,προχωρήστε ως εξής:
βγάλτε τηνπλαφονιέραAεικ. 150
πιέζοντας στα σημείαπου δείχνουν τα
βέλη
ανοίξτε το κάλυμμαBεικ. 151όπως
φαίνεται στην εικόνα
αντικαταστήστε το λαμπτήραCεικ.
151βγάζοντάς τον από τιςπλευρικές
επαφέςπροσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές
147F0T0103
148F0T0104
149F0T0105
150F0T0106
143

κλείστε ξανά το κάλυμμα,
στερεώστε τηνπλαφονιέρα στην
αντίστοιχη βάση και βεβαιωθείτε ότι
έχει κουμπώσει καλά.
Πλαφονιέραμεφώτασποτ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για να αντικαταστήσετε τους
λαμπτήρες,προχωρήστε ως εξής:απότασημείαπου δείχνουν τα
βέλη,αφαιρέστε τηνπλαφονιέραAεικ.
152
ανοίξτε τοπροστατευτικό καπάκιB
εικ. 153
αντικαταστήστε τους λαμπτήρεςC
βγάζοντάς τους από τιςπλευρικές
επαφέςπροσέχοντας οι καινούργιοι
λαμπτήρες να ασφαλίσουν καλά
επάνω στις ίδιες επαφές
κλείστε το καπάκιBεικ. 153και
στερεώστε τηνπλαφονιέραAεικ. 152
στην αντίστοιχη θέση.ΟΠΙΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑ
ΕκδόσειςCargo
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
βγάλτε τηνπλαφονιέραAεικ. 154
πιέζοντας στα σημείαπου δείχνουν τα
βέλη
ανοίξτε το καπάκιBεικ. 155όπως
φαίνεται στην εικόνα
αντικαταστήστε το λαμπτήραCεικ.
155βγάζοντάς τον από τιςπλευρικές
επαφέςπροσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές
κλείστε ξανά το κάλυμμαBεικ. 155
στερεώστε τηνπλαφονιέρα στην
αντίστοιχη βάση και βεβαιωθείτε ότι
έχει κουμπώσει καλά.
κλείστε ξανά το κάλυμμαΒ,
στερεώστε τηνπλαφονιέρα στην
αντίστοιχη βάση και βεβαιωθείτε ότι
έχει κουμπώσει καλά.
151F0T0458
152F0T0143
153F0T0144
154F0T0107
144
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΕκδόσειςCombi
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
πιέστε τοπλήκτροAεικ. 156και
βγάλτε την αφαιρούμενηπλαφονιέραB
βγάλτε τηνπλαφονιέραπιέζοντας
στα σημείαπου δείχνουν τα βέλη
αντικαταστήστε το λαμπτήραCεικ.
157βγάζοντάς τον από τιςπλευρικές
επαφέςπροσέχοντας ο καινούργιος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφέςΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΑΣΦΑΛΕΙΩΝ
ΓΕΝΙΚΑ
122) 123) 124) 125) 126)
38)
Οι ασφάλειεςπροστατεύουν το
ηλεκτρικό σύστημαεπεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης
παρέμβασης επάνω στο σύστημα.
Επομένως,ότανμία διάταξη δεν
λειτουργεί,πρέπει επομένως να
ελέγξετε την απόδοση την αντίστοιχης
ασφάλειαςπροστασίας:το αγώγιμο
στοιχείο Α εικ. 158δενπρέπει να έχει
κοπεί.
Αν έχει κοπεί,αντικαταστήστε την
καμένη ασφάλειαμεμία άλλημετα
ίδια Αμπέρ(ίδιο χρώμα).
Bασφάλεια ακέραιη.
Cασφάλειαμεκαμένο αγώγιμο
στοιχείο.
Για να αντικαταστήσετε την ασφάλεια
χρησιμ
οποιήστε το τσιμπιδάκιDπου
βρίσκεταιμέσα στην εργαλειοθήκη
ή στο δοχείο του κιτFix&Go(για
εκδόσεις/αγορές στις οποίες
προβλέπεται).
Για να εντοπίσετε την ασφάλεια
προστασίας,συμβουλευτείτε τους
πίνακεςπου αναφέρονται στις
επόμενες σελίδες.
155F0T0458
A
U
T
O
156F0T0108
A
U
T
O
157F0T0109
145

ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΟΥ ΧΩΡΟΥ ΤΟΥ
ΚΙΝΗΤΗΡΑ
Η ασφαλειοθήκη είναι τοποθετημένη
επάνω από τη δεξιάπλευρά του
κινητήρα.
Ξεμοντάρισμακαπακιού
ασφαλειοθήκηςΣυνεχίστε όπως ακολουθεί:
αφαιρέστε το καπάκιAεικ. 159 που
προστατεύει τον θετικόπόλο της
μπαταρίας τραβώντας τοπρος τα
επάνω
χρησιμοποιήστε την ασφάλεια
στήριξηςAεικ. 160για να αφαιρέσετε
τοπροστατευτικό καπάκιBτης
ασφαλειοθήκης
μετακινήστε το καπάκιπρος τον
προβολέα,γυρίζοντας τοπρος τα
αριστερά(όπως φαίνεταιμε το βέλος)
και στη συνέχεια αφαιρέστε το εικ. 161
τώρα υπάρχειπρόσβαση στην
ασφαλειοθήκη εικ. 163.
39)
Επανατοποθέτηση καπακιού
ασφαλειοθήκης
Για να τοποθετήστε καιπάλι το καπάκι
συνεχίστε όπωςπεριγράφεται στη
συνέχεια:
βάλτε τα δύο σημεία συγκράτησης
Aεικ. 162 μέσα στις αντίστοιχες θέσεις
επάνω στην ασφαλειοθήκη
158F0T0015
159F0T0171
160F0T0172
161F0T0173
146
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

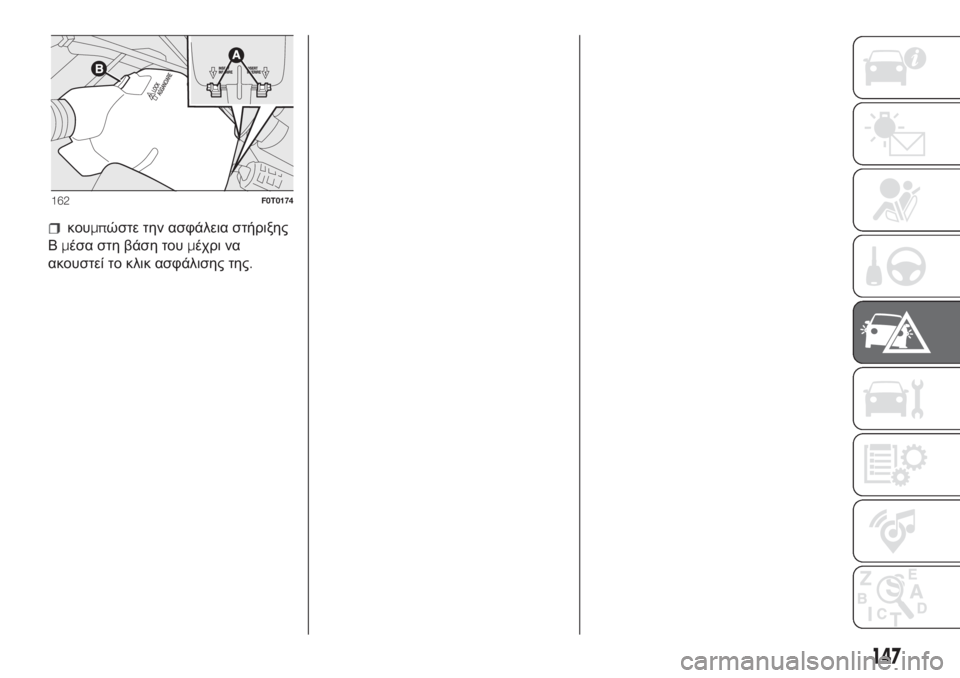

κουμπώστε την ασφάλεια στήριξης
Βμέσα στη βάση τουμέχρι να
ακουστεί το κλικ ασφάλισης της.
162F0T0174
147

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ-εικ. 163ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διαθέσιμο(κιτ ρυμούλκας)F09 10
Βαλβίδες συστήματοςμεθανίου(CNG) F09 10
ΚόρναF10 10
Φώταμεγάλης σκάλαςF14 15
Πίσωπρίζα ρεύματοςF15 15
163F0T0181
148
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ-εικ. 163ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Μονάδα ελέγχου κιβωτίου ταχυτήτωνCOMFORT-MATICκαι επιλογέας ταχυτήτων
(τροφοδοσία+διακόπτης)F16 7,5
Συμπιεστής κλιματισμούF19 7,5
Πίσω θερμαινόμενο τζάμι,ξεπάγωμα καθρεφτώνF20 30
Αντλία καυσίμουF21 15
Φώτα ομίχληςF08 15
Τροφοδοσία(+ μπαταρίας)αντλίαςCOMFORT-MATIC F82 30
Μονάδα ελέγχου κιβωτίου ταχυτήτωνCOMFORT-MATIC (τροφοδοσία+μπαταρία) F84 15
Αναπτήρας/Πρίζα ρεύματος χώρου επιβατών/Θερμαινόμενα καθίσματα/USB APO F85 30
Αισθητήρας κατάστασης φόρτισηςμπαταρίαςIBSγια σύστημαStart&Stop (εκδόσεις1.3
Multijet Euro 6 μεStart&Stop)F87 5
149

ΑΣΦΑΛΕΙΕΣ ΣΤΗΝ
ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΟΥ ΧΩΡΟΥ ΤΩΝ
ΕΠΙΒΑΤΩΝ
Ηπρόσβαση στις ασφάλειες αποκτάται
αφαιρώντας τις δύο βίδεςAεικ. 164
χρησιμοποιώντας τομεταλλικό ένθετο
του κλειδιού και αφαιρώντας στη
συνέχεια τοπορτάκιB.
Οι ασφάλειες είναι τοποθετημένες
μέσα στις δύο ασφαλειοθήκες όπως
φαίνεται στην εικ. 165.
164F0T0178
165F0T0183
150
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
