– déposer la douille D positionnée sur la
face arrière du feu en la tournant d'un
quart de tour ;
– extraire l'ampoule montée par
pression et la remplacer.
pour les cabines avec caisson :
– déposer la douille positionnée sur
la face arrière du feu en la tournant d'un
quart de tour ;
– extraire l'ampoule montée par
pression et la remplacer.
REMPLACEMENT
D'UNE AMPOULE
INTÉRIEURE
Pour le type d'ampoule et sa
puissance, voir les indications au
paragraphe « Remplacement d'une
ampoule ».

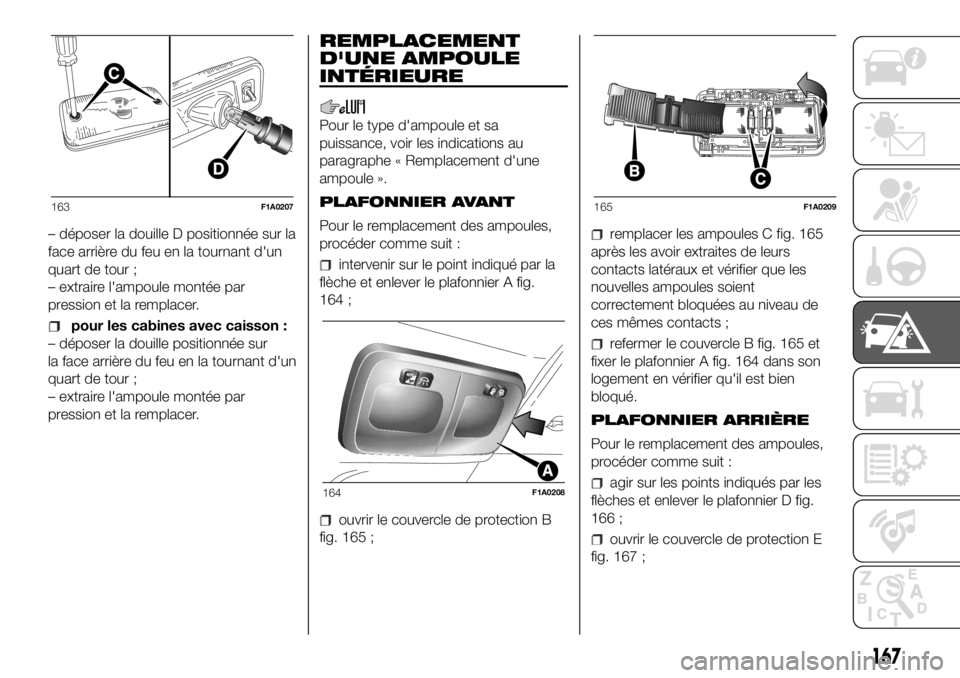

PLAFONNIER AVANT
Pour le remplacement des ampoules,
procéder comme suit :
intervenir sur le point indiqué par la
flèche et enlever le plafonnier A fig.
164 ;
ouvrir le couvercle de protection B
fig. 165 ;
remplacer les ampoules C fig. 165
après les avoir extraites de leurs
contacts latéraux et vérifier que les
nouvelles ampoules soient
correctement bloquées au niveau de
ces mêmes contacts ;
refermer le couvercle B fig. 165 et
fixer le plafonnier A fig. 164 dans son
logement en vérifier qu'il est bien
bloqué.
PLAFONNIER ARRIÈRE
Pour le remplacement des ampoules,
procéder comme suit :
agir sur les points indiqués par les
flèches et enlever le plafonnier D fig.
166 ;
ouvrir le couvercle de protection E
fig. 167 ;
163F1A0207
164F1A0208
165F1A0209
167

remplacer l'ampoule F fig. 167 en la
dégageant des contacts latéraux et
en s'assurant que la nouvelle ampoule
soit correctement bloquée entre ces
contacts ;
refermer le couvercle de protection E
fig. 167 et remonter le plafonnier D fig.
166 dans son logement en s'assurant
de son blocage.
REMPLACEMENT
DES FUSIBLES
GÉNÉRALITÉS
142) 143) 144) 145)
48)
Les fusibles protègent le circuit
électrique et interviennent en cas
d'anomalie ou d'intervention impropre
sur le circuit. Quand un dispositif ne
fonctionne pas, il faut vérifier l'état de
son fusible de protection : le
conducteur A fig. 168 ne doit pas être
interrompu. Dans le cas contraire, il faut
remplacer le fusible grillé par un autre
du même ampérage (même couleur).
B fusible intact.
C fusible avec élément conducteur
interrompu.ACCÈS AUX FUSIBLES
Les fusibles du véhicule sont regroupés
dans trois centrales, situées sur la
planche de bord, sur le montant droit
de l'habitacle et dans le compartiment
moteur.
CENTRALE DE LA PLANCHE DE
BORD
Pour accéder à la centrale porte-
fusibles sur la planche de bord fig. 169,
dévisser les vis A fig. 170 et enlever le
couvercle.
166F1A0210
167F1A0211168F1A0212
169F1A0214
168
SITUATIONS D'URGENCE

CENTRALE DU COMPARTIMENT
MOTEUR – MODULE CÂBLÉ EN
OPTION
Pour accéder à la centrale porte-
fusibles fig. 172 - fig. 173 - fig. 174 -
fig. 175, enlever le couvercle de
protection correspondant fig. 171.
Procéder de la manière suivante :
appuyer à fond sur la vis incorporée,
à l'aide du tournevis prévu avec pointe
en croix fourni de série ;
tourner lentement la vis dans le sens
inverse des aiguilles d'une montre
jusqu'à rencontrer une certaine
résistance (ne pas trop forcer) ;
relâcher la vis lentement ;
l'ouverture est signalée par la sortie
de toute la tête de vis de son logement;
déposer le couvercle.
Pour le remontage du couvercle,
procéder comme suit :
poser correctement le couvercle sur
la boîte ;
appuyer à fond sur la vis incorporée,
à l'aide du tournevis prévu avec pointe
en croix fourni de série ;
tourner lentement la vis dans le sens
des aiguilles d'une montre jusqu'à
rencontrer une certaine résistance (ne
pas trop forcer) ;
relâcher la vis lentement ;
la fermeture est signalée par
l'enfoncement de toute la tête de vis
dans son logement.Centrale du compartiment moteur
170F1A0213
171F1A0334
172F1A0216
169

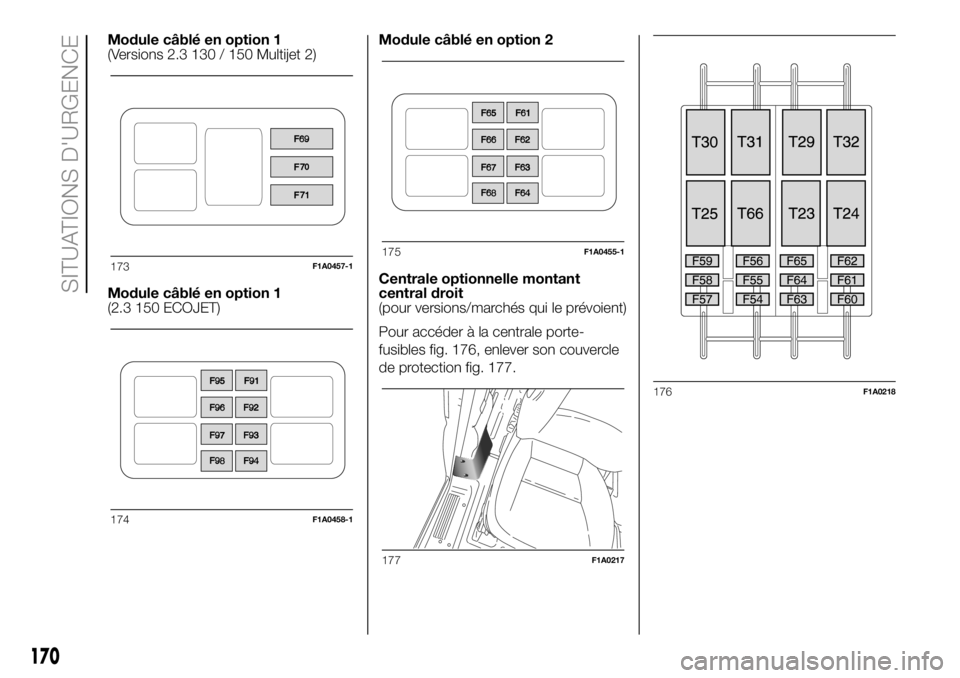

Module câblé en option 1
(Versions 2.3 130 / 150 Multijet 2)
Module câblé en option 1
(2.3 150 ECOJET)Module câblé en option 2
Centrale optionnelle montant
central droit
(pour versions/marchés qui le prévoient)
Pour accéder à la centrale porte-
fusibles fig. 176, enlever son couvercle
de protection fig. 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
170
SITUATIONS D'URGENCE

Centrale de la planche de bord
Dispositif protégéFusible Ampères
Feu de croisement droitF12 7,5
Feu de croisement gaucheF13 7,5
Relais de la centrale du compartiment moteur, relais de la centrale de la planche de bord (+ clé) F31 5
Éclairage des plafonniers d'habitacle (+ batterie) F32 7,5
Capteur de contrôle de la batterie versions Start&Stop (+ batterie) F33 7,5
Éclairage d'habitacle Minibus (détresse) F34 7,5
Autoradio, commande de climatisation, alarme, chronotachygraphe, centrale coupe-batterie,
temporisateur webasto (+batterie), TPMS, stabilisateur de courant pour radio (S&S)F36 10
Commande feux de stop (principale), combiné de bord (+clé), Gateway (pour transformaterurs) F37 7,5
Verrouillage des portes (+ batterie)F38 20
Essuie-glace (+ clé)F43 20
Lève-vitre côté conducteurF47 20
Lève-vitres côté passagerF48 20
Centrale des capteurs de stationnement, autoradio, commandes au volant, platine centrale de
commandes, platine gauche de commandes, platine auxiliaire, centrale coupe-batterie (+ clé), crochet
d'attelage, capteur de pluie, stabilisateur de courant (S&S)F49 5
Commande de climatisation, centrale direction assistée, feux de recul, chronotachygraphe (+ clé),
prédisposition TOM TOM, Lane Departure Warning, caméra de recul, correcteur d'assiette des pharesF51 5
Combiné de bord (+ batterie)F53 7,5
AbsenteF89 -
Feu de route gaucheF90 7,5
Feu de route droitF91 7,5
Feu antibrouillard gaucheF92 7,5
Feu antibrouillard droitF93 7,5
171

Versions 2.3 130/150 Multijet 2 - 130 Multijet 2 avec AdBlue - 180 Multijet 2 Power
Dispositif protégé Fusible AmpèresA: Centrale du compartiment moteur – B: Module câblé en option 1(*) –C: Module câblé en option 2
Ventilation d'habitacle
avec Webasto, pompe
boîte de vitesses robotisée
(+ batterie)F05 50
ventilateur de
refroidissement du moteur
haute vitesse (+ batterie)F06 40/60
Ventilateur de
refroidissement du moteur
basse vitesse (+ batterie)F07 40/50
Ventilateur d'habitacle (+
clé)F08 40
Prise de courant arrière (+
batterie)F09 15
Avertisseur sonore F10 15
Prise de courant (+
batterie)F14 15
Allume-cigare (+ batterie) F15 15
Compresseur du
climatiseurF19 7,5
Essuie-glace F20 30
Platine auxiliaire de
commandes, orientation et
rabattement des
rétroviseurs (+ clé)F24 7,5
Dégivrage rétroviseurs F30 15
(*) Uniquement pour les versions 2.3 130/150 Multijet 2
172
SITUATIONS D'URGENCE

Centrale WEBASTO F61 30
Ventilateur électrique
habitacle avec WebastoF62 20
Prise crochet d'attelage F63 20
Lave-phares F64 30
Centrale de la remorque F65 15
Centrale de la remorque F66 15
Prise crochet d'attelage F67 20
(*) Uniquement pour les versions 2.3 130/150 Multijet 2
173
Dispositif protégé Fusible AmpèresA: Centrale du compartiment moteur – B: Module câblé en option 1(*) –C: Module câblé en option 2

2.3 150 ECOJET
Ventilation d'habitacle
avec Webasto, pompe
boîte de vitesses robotisée
(+ batterie)F05 20
Activation ventilateurs de
refroidissement du moteurF06 20
Ventilateur d'habitacle (+
clé)F08 40
Prise de courant arrière (+
batterie)F09 15
Avertisseur sonore F10 15
Prise de courant (+
batterie)F14 15
Allume-cigare (+ batterie) F15 15
Compresseur du
climatiseurF19 7,5
Essuie-glace F20 30
Platine auxiliaire de
commandes, orientation et
rabattement des
rétroviseurs (+ clé)F24 7,5
Dégivrage rétroviseurs F30 15
174
SITUATIONS D'URGENCE
Dispositif protégé Fusible AmpèresA: Centrale du compartiment moteur – B: Module câblé en option 1(*) –C: Module câblé en option 2
