2018 FIAT DUCATO Notice d'entretien (in French)

bien que ce soit vivement
déconseillé, si pour quelque raison, on
devait rouler au point mort (N)en
descente, à la demande d’engagement
d'une vitesse, le système enclenche
automatiquement la vitesse optimale
pour permettre de transmettre
correctement le couple moteur aux
roues.
Si nécessaire, il est possible
d'enclencher la 1ère vitesse, la marche
arrièreRou le point mortNmoteur
éteint avec la clé sur MAR et le frein
enfoncé. Dans ce cas, il est conseillé
d'attendre au moins 5 secondes entre
les changements de vitesse afin de
préserver le bon fonctionnement du
système hydraulique et plus
particulièrement de la pompe;
en cas de démarrage en côte, en
accélérant progressivement mais à fond
immédiatement avoir relâché le frein à
main ou la pédale de frein, on permet
au moteur d’augmenter le régime
moteur et d'affronter avec un plus
grand couple aux roues les côtes plus
raides.
sur des côtes > 5%, il n'est pas
permis d'enclencher la 2evitesse avec
le véhicule à l'arrêt.FREIN À MAIN
Bloquer le frein à main :Le levier du
frein à main est situé du côté gauche
du siège du conducteur. Pour actionner
le frein à main, tirer le levier vers le
haut, jusqu'au blocage du véhicule.
Desserrage du frein à main :
soulever légèrement le levier, appuyer
sur le bouton A et garder le doigt
dessus tout en vérifiant que le témoin
s'éteint sur le tableau de bord.
Afin d'éviter des mouvements
accidentels du véhicule, effectuer cette
manœuvre avec la pédale du frein
enfoncée.
ATTENTION S'assurer que les crans du
frein à main soient suffisants pour
garantir le stationnement du véhicule,
surtout en cas de fortes pentes et à
pleine charge.
ATTENTION Ne tirer le frein à main
qu'avec le véhicule à l'arrêt ou avec le
véhicule en mouvement uniquement
si le système hydraulique est en panne.
En cas d'utilisation exceptionnelle du
frein à main quand le véhicule roule,
il est conseillé d'exercer une traction
modérée pour ne pas bloquer le train
arrière, ce qui risquerait de faire sortir le
véhicule de la route.
ATTENTION
117)Ne jamais laisser d'enfants seuls dans
le véhicule sans surveillance. Lorsqu'on
quitte le véhicule, toujours extraire la clé de
contact et l'emporter.
ATTENTION
22)En présence de suspensions
pneumatiques à assiette automatique,
toujours vérifier, lors des manœuvres de
stationnement, qu'il y ait suffisamment
d'espace au-dessus du toit et autour du
véhicule. Le véhicule pourrait en effet
s'élever (ou s'abaisser) automatiquement
selon les éventuels changements de
température ou de charge.
127

BOÎTE DE VITESSES
MANUELLE
Pour engager les vitesses, appuyer à
fond sur la pédale d'embrayage et
placer le levier de la boîte de vitesses
sur le rapport désiré (le schéma pour
l'engagement des vitesses est indiqué
sur le pommeau du levier fig. 124).
Pour engager la 6ème (si prévue),
actionner le levier en exerçant
une pression vers la droite pour éviter
d'engager par erreur la 4ème. Faire
de même pour passer de la 6ème en
5ème.ATTENTION La marche arrière ne peut
être enclenchée que si le véhicule est
complètement arrêté. Moteur lancé,
avant d'engager la marche arrière,
attendre au moins 2 secondes avec la
pédale d'embrayage enfoncée à fond
pour éviter d'endommager les pignons
et de grincer.
Pour engager la marche arrière à partir
de la position de point mort, procéder
comme suit : soulever la bague
coulissante A placée sous le pommeau
tout en déplaçant simultanément le
levier vers la gauche, puis vers l'avant.
118)
23)
ATTENTION
118)Pour enclencher correctement les
vitesses, toujours actionner à fond la
pédale d'embrayage. Par conséquent, le
plancher sous les pédales ne doit
présenter aucun obstacle : s’assurer que
les surtapis éventuellement présents
sont toujours bien étendus et qu'ils
n’interfèrent pas avec les pédales.
ATTENTION
23)Ne pas conduire la main posée sur le
levier de vitesses car cet effort, même
léger, risque à la longue d'user les
éléments à l'intérieur de la boîte.
L'utilisation de la pédale d'embrayage doit
être exclusivement limitée aux seuls
changements de vitesses. Ne pas
conduire avec le pied posé sur la pédale
d'embrayage même légèrement. Pour
les versions/marchés qui le prévoient,
l'électronique de contrôle de la pédale
d'embrayage peut intervenir en interprétant
ce style de conduite erroné comme une
panne.
124F1A0163
128
DÉMARRAGE ET CONDUITE

BOÎTE DE VITESSES
COMFORT-MATIC
(pour versions/marchés qui le prévoient)
Le véhicule est équipé d'une boîte de
vitesses mécanique à contrôle
électronique appelée "COMFORT-
MATIC", ayant deux modes de
fonctionnement :MANUELetAUTO.
La boîte de vitesses se compose d'une
transmission mécanique traditionnelle
avec levierAfig. 125, à laquelle on
a ajouté un dispositif électro-
hydraulique à contrôle électronique, qui
gère automatiquement l'embrayage
et l'enclenchement des vitesses.
LEVIER DE COMMANDE
Le levier de commandeAfig. 125, situé
sur le tunnel central est de type flottant
« multistable », à savoir qu'il peut
prendre trois positions stables et trois
instables.
Les trois positions stables
correspondent au point mortN,àla
marche arrièreRet à la position
centrale située entre les positions
instables(–)et(+)fig. 125 et fig. 126.Les positions instables, à savoir celles
que le levier abandonne dès qu'on
le relâche, sont en revanche les
positions de demande de vitesse
supérieure(+), de demande de
rétrogradage(–)de demande de
rétrogradage(A/M).
Pour revenir en mode manuel, remettre
le levier surA/Mfig. 127.LOGIQUE MANUELLE
AVERTISSEMENT Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale de frein ;
démarrer le moteur ;
pousser le levier de vitesses vers(+)
(rapport supérieur) pour enclencher la
première vitesse (si l'on était surN
ouR, il suffit de placer le levier en
position centrale) ou surRpour
enclencher la marche arrière fig. 126 ;
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
- pendant la marche, pousser le
levier des vitesses vers(+), pour
enclencher le rapport supérieur ou vers
(-)pour rétrograder.
125F0N0349M
126F0N0344M
127F0N0345M
129

LOGIQUE AUTOMATIQUE
AVERTISSEMENT Pour une utilisation
correcte du système, utiliser
exclusivement le pied droit pour
appuyer sur le pédalier.
Appuyer sur la pédale de frein ;
démarrer le moteur ;
pousser le levier de vitesses sur
A/Mfig. 127, pour enclencher la
logique automatique ; pousser le levier
de vitesses vers(+)(rapport supérieur)
pour enclencher la première vitesse
(si l'on était surNouR, il suffit de
placer le levier en position centrale) ou
surRpour enclencher la marche
arrière.
Relâcher la pédale de frein et
enfoncer la pédale d'accélérateur.
FONCTIONNEMENT
AUTOMATIQUE (AUTO
avec fonction UP
enclenchée)
Pour enclencher la fonctionUPil faut
appuyer sur le boutonUPfig. 128,
situé parmi les commandes de la
planche de bord. Après avoir activé
cette fonction, le témoin
s'allume
sur le tableau de bord, accompagné
d'un message de confirmation sur
l'écran multifonction reconfigurable.FonctionUPactivée, le système
sélectionnera le rapport le mieux
adapté en fonction de la vitesse du
véhicule, du régime moteur et de
l'intensité avec laquelle on appuie sur la
pédale d'accélérateur, en gardant
comme objectif le confort de conduite
sur les fortes pentes.
S'il était nécessaire (par ex. en phase
de dépassement) après une pression à
fond sur la pédale de l'accélérateur,
le système pourvoit à rétrograder une
ou plusieurs vitesses de façon à fournir
puissance et couple appropriées afin
de donner au véhicule l'accélération
demandée par le conducteur (tout se
produit en logique automatique
indifféremment si la fonctionUPest
active ou inactive).
24)
ATTENTION
24)Éviter de garder la main sur le levier en
dehors des phases de demande de
changement de vitesses ou du mode
Auto/Manual.
128F0N0348M
130
DÉMARRAGE ET CONDUITE

SYSTÈME
START&STOP

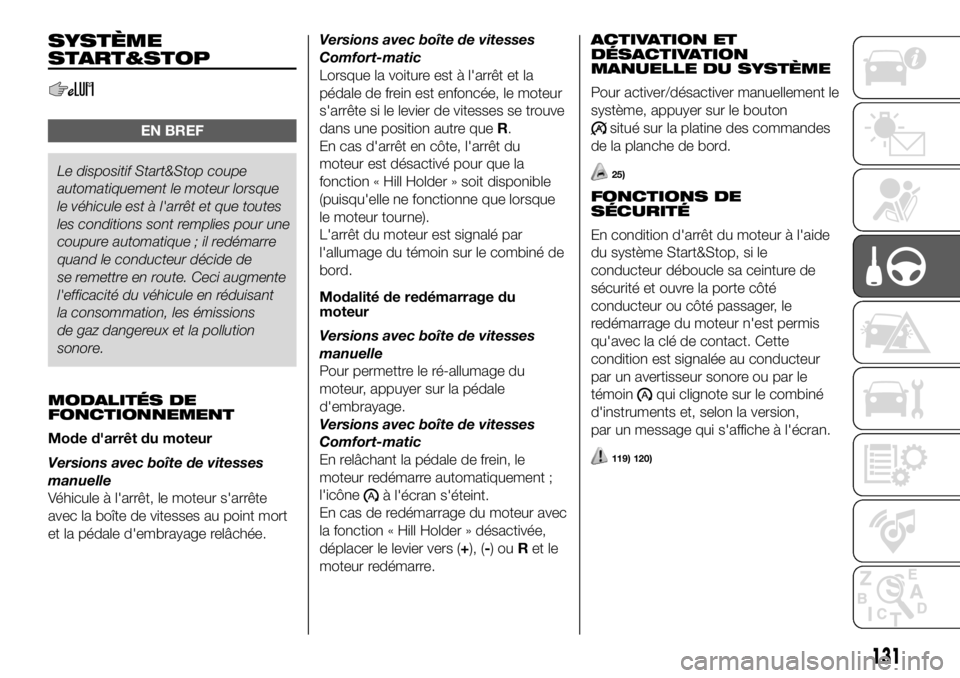

EN BREF
Le dispositif Start&Stop coupe
automatiquement le moteurlorsque
le véhicule est à l'arrêt et que toutes
les conditions sont remplies pour une
coupure automatique ; il redémarre
quand le conducteur décide de
se remettre en route. Ceci augmente
l'efficacité du véhicule en réduisant
la consommation, les émissions
de gaz dangereux et la pollution
sonore.
MODALITÉS DE
FONCTIONNEMENT
Mode d'arrêt du moteur
Versions avec boîte de vitesses
manuelle
Véhicule à l'arrêt, le moteur s'arrête
avec la boîte de vitesses au point mort
et la pédale d'embrayage relâchée.Versions avec boîte de vitesses
Comfort-matic
Lorsque la voiture est à l'arrêt et la
pédale de frein est enfoncée, le moteur
s'arrête si le levier de vitesses se trouve
dans une position autre queR.
En cas d'arrêt en côte, l'arrêt du
moteur est désactivé pour que la
fonction « Hill Holder » soit disponible
(puisqu'elle ne fonctionne que lorsque
le moteur tourne).
L'arrêt du moteur est signalé par
l'allumage du témoin sur le combiné de
bord.
Modalité de redémarrage du
moteur
Versions avec boîte de vitesses
manuelle
Pour permettre le ré-allumage du
moteur, appuyer sur la pédale
d'embrayage.
Versions avec boîte de vitesses
Comfort-matic
En relâchant la pédale de frein, le
moteur redémarre automatiquement ;
l'icône
à l'écran s'éteint.
En cas de redémarrage du moteur avec
la fonction « Hill Holder » désactivée,
déplacer le levier vers (+), (-)ouRet le
moteur redémarre.ACTIVATION ET
DÉSACTIVATION
MANUELLE DU SYSTÈME
Pour activer/désactiver manuellement le
système, appuyer sur le bouton
situé sur la platine des commandes
de la planche de bord.
25)
FONCTIONS DE
SÉCURITÉ
En condition d'arrêt du moteur à l'aide
du système Start&Stop, si le
conducteur déboucle sa ceinture de
sécurité et ouvre la porte côté
conducteur ou côté passager, le
redémarrage du moteur n'est permis
qu'avec la clé de contact. Cette
condition est signalée au conducteur
par un avertisseur sonore ou par le
témoin
qui clignote sur le combiné
d'instruments et, selon la version,
par un message qui s'affiche à l'écran.
119) 120)
131

ATTENTION
25)Si le véhicule est équipé d'une
climatisation manuelle et que l'on préfère
privilégier le confort climatique, il est
possible de désactiver le système
Start&Stop afin de permettre le
fonctionnement continu du système de
climatisation.
ATTENTION
119)Le véhicule doit être quitté seulement
après avoir extrait la clé ou l'avoir tournée
sur STOP. Lors des opérations de
ravitaillement en carburant, il est
nécessaire de s'assurer que le véhicule est
arrêté avec la clé sur STOP.
120)En cas de remplacement de la
batterie, s'adresser toujours au réseau
Après-vente Fiat. Remplacer la batterie par
une batterie du même type (L6 105 Ah/850
A), ayant les mêmes caractéristiques.

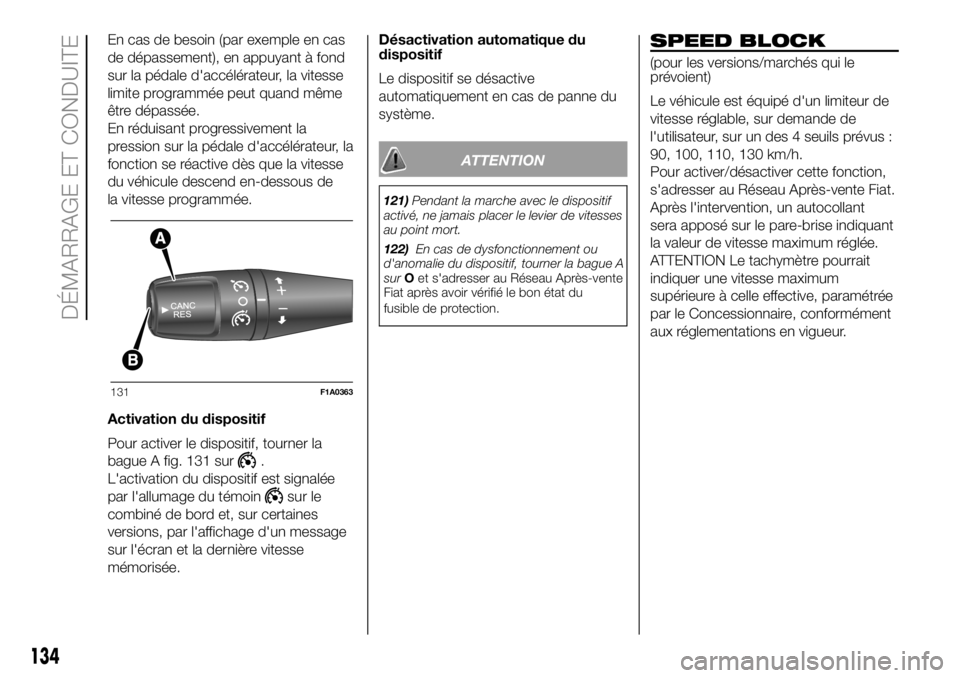

CRUISE CONTROL
(régulateur de
vitesse constante)
(pour versions/marchés qui le prévoient)
EN BREF
Il s'agit d'un dispositif d'aide à la
conduite, à contrôle électronique, qui
permet de conduire le véhicule à
une vitesse supérieure à 30 km/h sur
les longs trajets droits et sur
chaussée sèche, lorsque les
variations de vitesse sont réduites
(ex. parcours sur autoroute), à une
vitesse définie, sans enfoncer la
pédale de l'accélérateur. L’utilisation
du dispositif n'est toutefois pas
utile sur les routes extra-urbaines à
forte circulation. Ne pas utiliser le
dispositif en ville.
Activation du dispositif
Tourner la bague A fig. 129 - fig. 130
sur ON ou bien sur
(selon les
versions).Le dispositif ne peut être enclenché en
1ère vitesse ou en marche arrière,
mais il est conseillé de l'enclencher
avec des rapports égaux ou supérieurs
à la 4ème.
Quand on aborde une descente avec le
dispositif enclenché, la vitesse du
véhicule peut augmenter légèrement
par rapport à celle mémorisée.
129 - Versions sans Speed Limiter (limiteur de
vitesse)F1A0364
130 - Versions avec Speed Limiter (limiteur de
vitesse)F1A0363
132
DÉMARRAGE ET CONDUITE

Son activation est mise en évidence par
l'allumage du témoin
et par le
message correspondant sur le tableau
de bord.
Mémorisation de la vitesse du
véhicule
Procéder de la manière suivante :
tourner la bague A fig. 129 - fig. 130
sur ON ou bien sur
(selon les
versions) et en appuyant sur la pédale
d'accélérateur, amener le véhicule à
la vitesse souhaitée ;
déplacer le levier vers le haut (+)
pendant au moins une seconde, puis le
relâcher : la vitesse du véhicule est
mémorisée et l'on peut alors lâcher la
pédale de l'accélérateur.
Augmentation / réduction de la
vitesse mémorisée
Lorsque le Cruise Control est activé, il
est possible d'augmenter la vitesse
en déplaçant le levier vers le haut (+) ou
de la diminuer en déplaçant le levier
vers le bas (-).
À chaque actionnement du levier
correspond une diminution de la vitesse
d'environ 1 km/h, alors qu'en tenant le
levier vers le bas, la vitesse diminue
de manière continue.Désactivation du dispositif
Le dispositif peut être désactivé par le
conducteur d'une des façons
suivantes:
en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
en coupant le moteur ;
Désactivation de la fonction
Le dispositif peut être désactivé par le
conducteur de l'une des façons
suivantes :
en tournant la bague A sur OFF ou
bien surO(selon les versions) ;
en appuyant sur le bouton B, aussi
bien avec le symboleIIque le symbole
CANC/RES, le système se met en
pause ;
en coupant le moteur ;
en appuyant sur la pédale de frein
ou en actionnant le frein à main ;
en appuyant sur la pédale
d'embrayage ;
en demandant un changement de
vitesse avec la boîte de vitesses
automatique en mode séquentiel ;
quand la vitesse du véhicule est
inférieure au seuil fixé ;
quand on actionne la pédale
d'accélérateur ; dans ce cas,
le système n'est pas désactivé, mais la
demande d'accélération est prioritaire;
le Cruise Control reste activé et il n'est
pas nécessaire d'appuyer sur le bouton
CANC/RES pour revenir à l'état
antérieur une fois l'accélération
terminée.
Le dispositif se désactive
automatiquement dans les cas
suivants:
en cas d'intervention des systèmes
ABS ou ESC ;
en cas de panne du système.
121) 122)
SPEED LIMITER
Il s'agit d'un dispositif qui permet de
limiter la vitesse du véhicule à des
valeurs programmées par le
conducteur.
La vitesse maximale peut être
programmée, voiture en mouvement ou
à l'arrêt. La vitesse minimale réglable
est de 30 km/h.
Quand le dispositif est activé, la vitesse
du véhicule dépend de la pression
sur la pédale d'accélérateur, jusqu'à
atteindre la vitesse limite programmée
(voir la description au paragraphe «
Réglage de la vitesse minimale »).
133

En cas de besoin (par exemple en cas
de dépassement), en appuyant à fond
sur la pédale d'accélérateur, la vitesse
limite programmée peut quand même
être dépassée.
En réduisant progressivement la
pression sur la pédale d'accélérateur, la
fonction se réactive dès que la vitesse
du véhicule descend en-dessous de
la vitesse programmée.
Activation du dispositif
Pour activer le dispositif, tourner la
bague A fig. 131 sur
.
L'activation du dispositif est signalée
par l'allumage du témoin
sur le
combiné de bord et, sur certaines
versions, par l'affichage d'un message
sur l'écran et la dernière vitesse
mémorisée.Désactivation automatique du
dispositif
Le dispositif se désactive
automatiquement en cas de panne du
système.
ATTENTION
121)Pendant la marche avec le dispositif
activé, ne jamais placer le levier de vitesses
au point mort.
122)En cas de dysfonctionnement ou
d'anomalie du dispositif, tourner la bague A
surOet s'adresser au Réseau Après-vente
Fiat après avoir vérifié le bon état du
fusible de protection.
SPEED BLOCK
(pour les versions/marchés qui le
prévoient)
Le véhicule est équipé d'un limiteur de
vitesse réglable, sur demande de
l'utilisateur, sur un des 4 seuils prévus :
90, 100, 110, 130 km/h.
Pour activer/désactiver cette fonction,
s'adresser au Réseau Après-vente Fiat.
Après l'intervention, un autocollant
sera apposé sur le pare-brise indiquant
la valeur de vitesse maximum réglée.
ATTENTION Le tachymètre pourrait
indiquer une vitesse maximum
supérieure à celle effective, paramétrée
par le Concessionnaire, conformément
aux réglementations en vigueur.
131F1A0363
134
DÉMARRAGE ET CONDUITE
