2018 FIAT DUCATO Notice d'entretien (in French)

CONNAISSANCE DU VÉHICULE
C'est ici que vous allez apprendre à
mieux connaître votre nouvelle voiture.
La Notice que vous lisez vous explique
de manière simple et directe sa
composition et son fonctionnement.
Nous vous conseillons par conséquent
de la consulter en vous installant
confortablement à bord de sorte à
pouvoir vérifier en direct les
explications.LE SYSTÈME FIAT CODE................ 8
LES CLÉS ....................................... 9
DÉMARREUR.................................. 10
ALARME ÉLECTRONIQUE .............. 11
PORTES ......................................... 12
SIÈGES ........................................... 17
VOLANT.......................................... 25
RÉTROVISEURS ............................. 26
FEUX EXTÉRIEURS ......................... 28
PHARES ......................................... 32
PLAFONNIERS ............................... 32
COMMANDES ................................ 33
NETTOYAGE DES GLACES ............ 36
CHAUFFAGE ET VENTILATION ....... 39
COMMANDES DE CHAUFFAGE
ET VENTILATION ............................ 40
CLIMATISEUR MANUEL ................. 40
CLIMATISEUR AUTOMATIQUE ....... 41
CHAUFFAGE SUPPLÉMENTAIRE ... 43
CHAUFFAGE SUPPLÉMENTAIRE
AUTONOME ................................... 43
LÈVE-VITRES .................................. 48
CAPOT MOTEUR ............................ 48
APPUIE-TÊTE ................................. 50
ÉQUIPEMENTS INTÉRIEURS ......... 50
CHRONOTACHYGRAPHE .............. 52SUSPENSIONS PNEUMATIQUES À
ASSIETTE AUTOMATIQUE .............. 52
ACCESSOIRES ACHETÉS PAR
L'UTILISATEUR ............................... 53
7

SYMBOLES
Certains composants du véhicule
présentent des étiquettes colorées,
dont les symboles indiquent les
mesures à respecter concernant le
composant en question. Par ailleurs,
une étiquette récapitulative des
symboles est collée sous le capot
moteur.
MODIFICATIONS/
ALTÉRATIONS DU
VÉHICULE
AVERTISSEMENT Toute modification
ou altération du véhicule pourrait en
compromettre gravement la sécurité,
ainsi que la tenue de route, et
provoquer des accidents, entraînant
des risques même mortels pour les

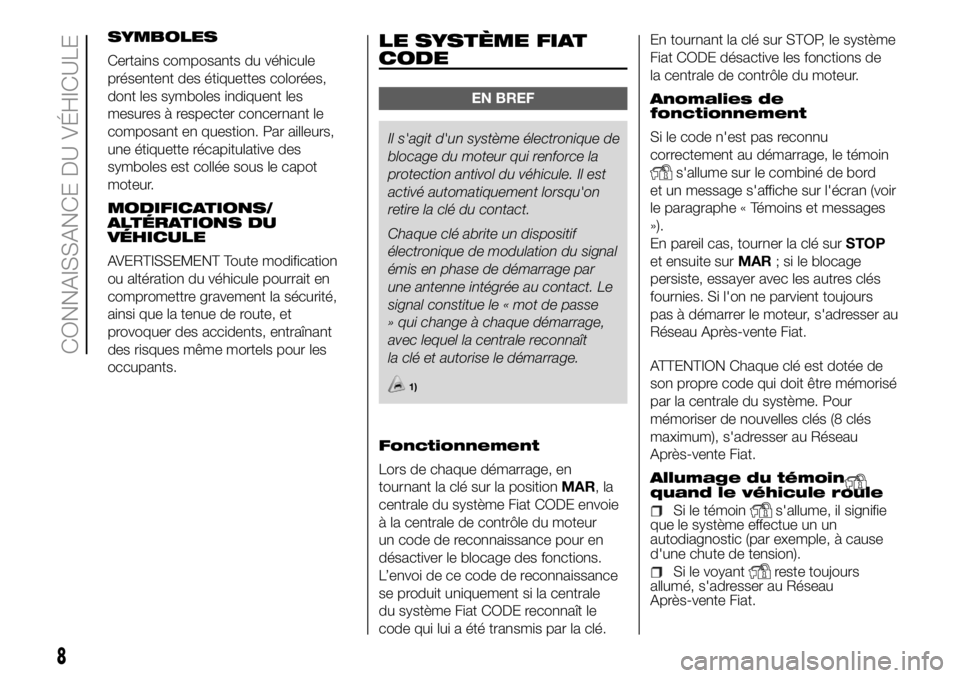

occupants.LE SYSTÈME FIAT
CODE
EN BREF
Il s'agit d'un système électronique de
blocage du moteur qui renforce la
protection antivol du véhicule. Il est
activé automatiquement lorsqu'on
retire la clé du contact.
Chaque clé abrite un dispositif
électronique de modulation du signal
émis en phase de démarrage par
une antenne intégrée au contact. Le
signal constitue le « mot de passe
» qui change à chaque démarrage,
avec lequel la centrale reconnaît
la clé et autorise le démarrage.
1)
Fonctionnement
Lors de chaque démarrage, en
tournant la clé sur la positionMAR,la
centrale du système Fiat CODE envoie
à la centrale de contrôle du moteur
un code de reconnaissance pour en
désactiver le blocage des fonctions.
L’envoi de ce code de reconnaissance
se produit uniquement si la centrale
du système Fiat CODE reconnaît le
code qui lui a été transmis par la clé.En tournant la clé sur STOP, le système
Fiat CODE désactive les fonctions de
la centrale de contrôle du moteur.
Anomalies de
fonctionnement
Si le code n'est pas reconnu
correctement au démarrage, le témoin
s'allume sur le combiné de bord
et un message s'affiche sur l'écran (voir
le paragraphe « Témoins et messages
»).
En pareil cas, tourner la clé surSTOP
et ensuite surMAR; si le blocage
persiste, essayer avec les autres clés
fournies. Si l'on ne parvient toujours
pas à démarrer le moteur, s'adresser au
Réseau Après-vente Fiat.
ATTENTION Chaque clé est dotée de
son propre code qui doit être mémorisé
par la centrale du système. Pour
mémoriser de nouvelles clés (8 clés
maximum), s'adresser au Réseau
Après-vente Fiat.
Allumage du témoin
quand le véhicule roule
Si le témoins'allume, il signifie
que le système effectue un un
autodiagnostic (par exemple, à cause
d'une chute de tension).
Si le voyantreste toujours
allumé, s'adresser au Réseau
Après-vente Fiat.
8
CONNAISSANCE DU VÉHICULE

ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du
soleil.
LES CLÉS
CLÉ MÉCANIQUE
La partie métallique A fig. 1 de la clé est
fixe.
La clé actionne :
le dispositif de démarrage ;
la serrure des portes ;
l'ouverture/fermeture du bouchon du
réservoir de carburant.
CLÉ AVEC
TÉLÉCOMMANDE
La tige métallique A fig. 2 s'escamote
dans la poignée et actionne :
le dispositif de démarrage ;
la serrure des portes ;
l'ouverture/la fermeture du bouchon
du réservoir de carburant.
Pour extraire / retirer l'insert métallique,
appuyer sur le bouton B fig. 2.Le bouton
actionne le
déverrouillage des portes avant.
Le bouton
actionne le verrouillage
total des portes.
Le bouton
actionne le déverrouillage
des portes du compartiment de
chargement.
1)
Si lors du verrouillage, une ou plusieurs
portes ou le coffre ne sont pas
correctement fermés, la LED clignote
rapidement en même temps que les
indicateurs de direction.
1)
1F1A0008
2F1A0004
9

ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé est éloignée du corps, et
notamment des yeux et d'objets pouvant
être endommagés (vêtements, par
exemple). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des
enfants qui en la manipulant pourraient
appuyer sur le bouton.
ATTENTION
1)Les piles usées sont nocives pour
l'environnement. Elles doivent être jetées
dans des récipients expressément prévus,
comme le prescrivent les normes en
vigueur ou bien elles peuvent être remises
au Réseau Après-vente Fiat, qui se
chargera de l'élimination.
DÉMARREUR
La clé peut tourner dans 3 positions
différentes fig. 3 :
STOP : moteur éteint, clé extraite,
direction verrouillée. Certains dispositifs
électriques (par ex. autoradio, fermeture
centralisée...) sont activables ;
MAR : position de marche. Tous les
dispositifs électriques sont activables ;
AVV : démarrage du moteur
(position instable).
Le démarreur est pourvu d'un système
électronique de sécurité qui oblige,
en cas de ratés au démarrage, à
ramener la clé dans la position STOP
avant de répéter la manœuvre de
démarrage.
2) 3) 4) 5)
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif en position STOP, extraire
la clé et tourner le volant jusqu'à ce
qu'il se bloque.
Désactivation
Tourner légèrement le volant tandis que
l'on tourne la clé sur MAR.
ATTENTION
2)En cas de violation du démarreur (par
ex., lors d'une tentative de vol), faire
contrôler son fonctionnement auprès du
Réseau Après-vente Fiat avant de
reprendre la route.
3)Quand on quitte le véhicule, extraire
systématiquement la clé afin d'éviter que
quelqu'un n'actionne par inadvertance
les commandes. Ne pas oublier de serrer
le frein à main. Si le véhicule est garé en
côte, engager la première vitesse. S'il est
garé en descente, engager la marche
arrière. Ne jamais laisser d'enfants dans un
véhicule sans surveillance.
4)Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage.
Ceci est toujours valable, même en cas de
véhicule remorqué.
3F1A0009
10
CONNAISSANCE DU VÉHICULE

5)Toute opération en après-vente
nécessitant une intervention sur la direction
ou la colonne de direction (ex. montage
de dispositifs antivol) est absolument
interdite. Cela pourrait provoquer, en plus
d'une détérioration des performances
du système et une annulation de la
garantie, de graves problèmes de sécurité,
ainsi que la non-conformité d'homologation
du véhicule.ALARME
ÉLECTRONIQUE
(pour versions/marchés qui le prévoient)
L'alarme, prévue en plus de toutes les
fonctions de la télécommande déjà
décrites précédemment, est
commandée par le récepteur situé sous
la planche de bord à proximité de la
centrale des fusibles.
Activation
Une fois les portes et le coffre fermés,
la clé de contact tournée sur la position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton de « verrouillage ».
À l'exception de quelques marchés, le
déclenchement de l’alarme émet un
signal sonore ("BIP") et active le
verrouillage des portes.
L'activation de l'alarme est précédée
par une phase d'autodiagnostic : si une
anomalie est détectée, le système
émet un nouveau signal sonore.
Dans ce cas, désactiver l'alarme en
appuyant sur le bouton « déverrouillage
des portes/du compartiment de
chargement », vérifier que les portes et
le capot moteur sont bien fermés et
réactiver l'alarme en appuyant sur
le bouton « verrouillage ».Dans le cas contraire, la porte et le
capot mal fermés seront exclus du
contrôle de l'alarme.
Si l'alarme émet un signal sonore alors
que les portes et le capot moteur
sont correctement fermés, cela signifie
qu'une anomalie a été détectée dans
le fonctionnement du système.
S'adresser dans ce cas au Réseau
Après-vente Fiat.
ATTENTION Quand on actionne la
fermeture centralisée avec la pièce
métallique de la clé, l'alarme ne s'active
pas.
ATTENTION L’alarme est conforme aux
normes des différents pays.
Désactivation
Appuyer sur le bouton « déverrouillage
des portes/du compartiment de
chargement » de la clé avec
télécommande.
Les actions suivantes sont alors
effectuées (à l'exception de quelques
marchés) :
deux clignotements courts des
clignotants ;
deux signaux sonores courts
(« BIPS ») ;
déverrouillage des portes.
11

ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
Neutralisation
Pour désactiver complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant longtemps), fermer
simplement le véhicule en tournant la
pièce métallique de la clé avec la
télécommande dans la serrure.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé
dans le dispositif de démarrage et la
tourner en position MAR.PORTES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES
PORTES
Verrouillage des portes de
l'extérieur
Une fois les portes fermées, appuyer
sur le bouton
de la télécommande
fig. 4 - fig. 5 ou bien insérer et tourner
dans le sens des aiguilles d’une montre
la pièce métallique A dans la serrure
de la porte côté conducteur. Le
verrouillage des portes est activé
uniquement si toutes les portes sont
fermées.
Pour extraire l'insert métallique,
appuyer sur le bouton B.
Si une ou plusieurs portes sont
ouvertes, suite à une pression sur le
bouton
de la télécommande, les
indicateurs de direction et la LED
présente sur le bouton A fig. 7
clignotent rapidement pendant environ
3 secondes. Lorsque la fonction est
active, le bouton A fig. 7 reste
désactivé.
En effectuant une double pression
rapide sur le bouton
de la
télécommande, le dispositif dead lock
s’active (voir paragraphe « Dispositif
dead lock »).Déverrouillage des portes de
l'extérieur
Appuyer brièvement sur le bouton
fig. 4 oufig. 5, selon les versions,
pour déverrouiller les portes avant à
distance, obtenir l'éclairage temporisé
des plafonniers d'habitacle et le double
signal lumineux des clignotants.
4F1A0112
5F1A0113
12
CONNAISSANCE DU VÉHICULE

En tournant la partie métallique dans la
serrure de la porte côté conducteur
dans le sens contraire des aiguilles
d'une montre fig.6,ilestpossible de
déverrouiller toutes les portes. Lorsque
la batterie est débranchée, l'accès au
véhicule n'est possible qu'en
déverrouillant la serrure mécanique de
la porte côté conducteur.
Verrouillage/déverrouillage des
portes de l'intérieur
Appuyer sur le bouton A fig. 7 pour
verrouiller les portes, appuyer de
nouveau sur le bouton pour les
déverrouiller. Les actions de
verrouillage/déverrouillage se font de
manière centralisée (AV et AR).Lorsque les portes sont verrouillées, la
LED sur le bouton A est allumée et
une nouvelle pression sur le bouton
provoque le déverrouillage centralisé de
toutes les portes et l'extinction du
témoin.
Lorsque les portes sont déverrouillées,
la LED est éteinte et une nouvelle
pression sur le bouton provoque le
verrouillage centralisé de toutes les
portes. Le verrouillage des portes n'est
activé que si toutes les portes sont
bien fermées.
Lorsque le verrouillage des portes a été
effectué via :
la télécommande
le barillet de la serrure
le déverrouillage à l'aide du bouton A
fig. 7 situé sur la planche de bord
ne sera pas possible.ATTENTION Lorsque la fermeture
centralisée est active, en tirant le levier
d'ouverture d'une des portes avant,
on désactive la fermeture centralisée de
toutes les portes. Quand on tire le
levier interne d'ouverture d'une des
portes arrière, on déverrouille
individuellement la porte concernée.
En l'absence d'alimentation électrique
(fusible grillé, batterie déconnectée,
etc.), il est néanmoins possible de
verrouiller les portes manuellement.
Quand le véhicule roule, après avoir
dépassé la vitesse de 20 km/h, toutes
les portes sont verrouillées de manière
centralisée si la fonction activable a
été sélectionnée via le menu de
configuration (voir le paragraphe «
Écran multifonction » dans ce chapitre).
VERROUILLAGE /
DÉVERROUILLAGE DU
COMPARTIMENT DE
CHARGEMENT
L’activation du verrouillage est signalée
par la LED présente sur le bouton.
La LED s'allume dans les cas suivants :
après toute commande de
verrouillage transmise par la touche D
fig. 8 ou par la touche
située sur
la planche de bord ;
à l'activation du combiné de bord ;
à l'ouverture de l'une des portes
avant ;
6F1A0114
7F1A0303
13

au verrouillage des portes à 20 km/h
(en cas d'activation via le menu).
L'extinction se produit à l'ouverture
d'une des portes du compartiment de
chargement ou lors de la demande
de déverrouillage des portes
(compartiment de chargement ou
centralisé) ou lors de la demande de
déverrouillage transmise par la
télécommande/le barillet des portes.
DISPOSITIF DEAD LOCK
(pour versions/marchés qui le prévoient)
Il s'agit d'un dispositif de sécurité qui
empêche le fonctionnement des
poignées internes :
bouton A fig. 7 de verrouillage/
déverrouillage
en empêchant ainsi l'ouverture des
portes depuis l'intérieur de l'habitacle
face à une tentative d'effraction (bris
d'une vitre, par exemple).On peut donc affirmer que le dispositif
dead-lock représente la meilleure
protection possible contre les tentatives
d'effraction. Par conséquent, nous
recommandons son utilisation à chaque
fois qu'on doit laisser le véhicule garé.
6)
Enclenchement du dispositif
Le dispositif s'enclenche
automatiquement sur toutes les portes
en effectuant une double pression
rapide sur le bouton
sur la clé avec
télécommande fig. 4.
L'enclenchement du dispositif est
signalé par 3 clignotements des
indicateurs de direction et par
le clignotement de la LED sur le bouton
A fig. 7 situé parmi les commandes
de la planche de bord.
Le dispositif ne s'enclenche pas si une
ou plusieurs portes ne sont pas
correctement fermées : ceci empêche
que quelqu'un puisse rentrer dans le
véhicule par la porte ouverte et, en
la refermant, risque de rester enfermé à
l'intérieur de l'habitacle.
Désactivation du dispositif
Le dispositif se désactive
automatiquement sur toutes les portes
dans les cas suivants :
en tournant la clé mécanique de
contact en position d'ouverture dans la
porte conducteur ;
lorsqu'on déverrouille les portes
avec la télécommande ;
en tournant la clé de contact sur
MAR.
PORTE LATÉRALE
COULISSANTE
7) 9)
Pour ouvrir la porte latérale coulissante,
soulever la poignée A fig. 9 et
accompagner la porte dans le sens de
l'ouverture.
La porte latérale coulissante est
équipée d'une butée qui l'arrête en fin
de course d'ouverture.
Pour la fermer, actionner la poignée A
extérieure (ou intérieure
correspondante) et la pousser en
position de fermeture.
8F1A0116
9F1A0117
14
CONNAISSANCE DU VÉHICULE
