2018 FIAT DOBLO COMBI Drift- och underhållshandbok (in Swedish)

SIDOHÄNGDA
BAKDÖRRAR
(berörda versioner och marknader)
De sidohängda bakdörrarna har ett
fjädersystem som gör att de kan ställas
öppna med en vinkel på ungefär 90
grader.
För att öppna dörrarna ytterligare till en
vinkel på 180 grader, tryck på
låsanordningen A bild 11 (en på varje
sida) enligt bilden och öppna samtidigt
dörrarna.
13)
Genom att vrida nyckeln i nyckelhålet
på dörren, kan du utföra följande:
För Cargo-versioner med sidohängd
dörr: centralstyrd upplåsning av
lastutrymmet (sidoskjutdörrar + bakre
sidohängda dörrar), centrallås för alla
dörrar.
för versioner Doblò/Doblò Combi
med sidohängd dörr: lokal
upplåsning/låsning.
Låsa upp/låsa den
första sidohända dörren
utifrån
För att öppna dörren, vrid
metallinsatsen i nyckeln i låset eller
tryck på knappen
på fjärrkontrollen
och dra därefter i handtaget A bild
12 i riktningen som anges med pilen.
För att låsa dörren, vrid metallinsatsen i
nyckeln i stängningsriktningen eller
tryck på fjärrkontrollens knapp
.
14)
Nödöppningen av den
första luckan inifrån
fordonet
Inifrån i fordonet, ska du använda
anordningen A bild 13.
10F0V038311F0V006712F0V0518
13F0V0080
15

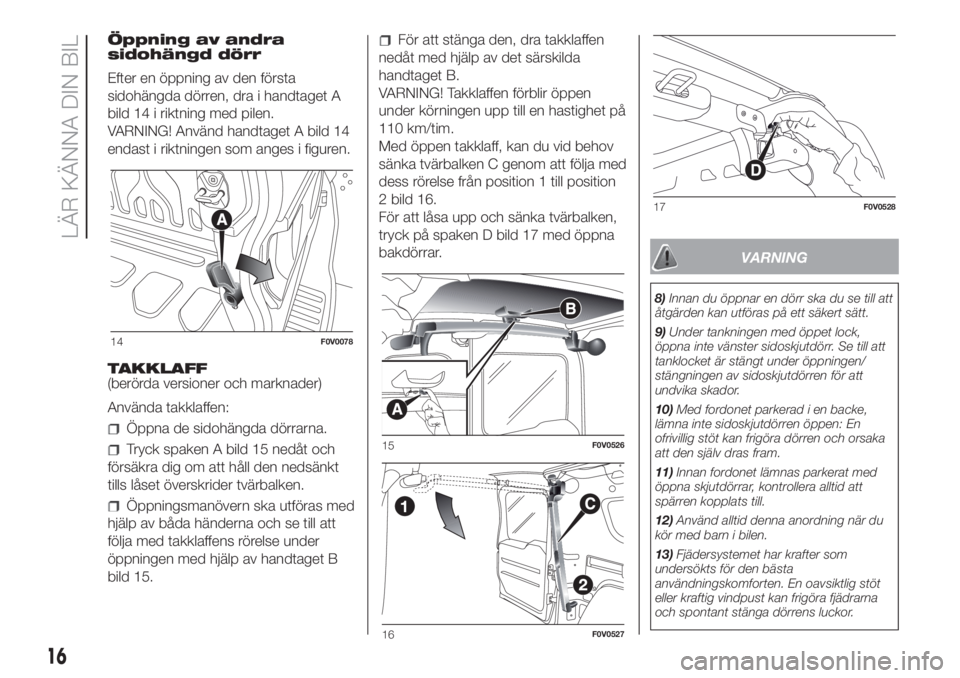

Öppning av andra
sidohängd dörr
Efter en öppning av den första
sidohängda dörren, dra i handtaget A
bild 14 i riktning med pilen.
VARNING! Använd handtaget A bild 14
endast i riktningen som anges i figuren.
TAKKLAFF
(berörda versioner och marknader)
Använda takklaffen:
Öppna de sidohängda dörrarna.
Tryck spaken A bild 15 nedåt och
försäkra dig om att håll den nedsänkt
tills låset överskrider tvärbalken.
Öppningsmanövern ska utföras med
hjälp av båda händerna och se till att
följa med takklaffens rörelse under
öppningen med hjälp av handtaget B
bild 15.
För att stänga den, dra takklaffen
nedåt med hjälp av det särskilda
handtaget B.
VARNING! Takklaffen förblir öppen
under körningen upp till en hastighet på
110 km/tim.
Med öppen takklaff, kan du vid behov
sänka tvärbalken C genom att följa med
dess rörelse från position 1 till position
2 bild 16.
För att låsa upp och sänka tvärbalken,
tryck på spaken D bild 17 med öppna
bakdörrar.
VARNING
8)Innan du öppnar en dörr ska du se till att
åtgärden kan utföras på ett säkert sätt.
9)Under tankningen med öppet lock,
öppna inte vänster sidoskjutdörr. Se till att
tanklocket är stängt under öppningen/
stängningen av sidoskjutdörren för att
undvika skador.
10)Med fordonet parkerad i en backe,
lämna inte sidoskjutdörren öppen: En
ofrivillig stöt kan frigöra dörren och orsaka
att den själv dras fram.
11)Innan fordonet lämnas parkerat med
öppna skjutdörrar, kontrollera alltid att
spärren kopplats till.
12)Använd alltid denna anordning när du
kör med barn i bilen.
13)Fjädersystemet har krafter som
undersökts för den bästa
användningskomforten. En oavsiktlig stöt
eller kraftig vindpust kan frigöra fjädrarna
och spontant stänga dörrens luckor.
14F0V0078
15F0V0526
16F0V0527
17F0V0528
16
LÄR KÄNNA DIN BIL

14)Under stängningen, ska du helt stänga
höger sidohängda dörr och därefter den
vänstra. Stäng aldrig de två dörrarna
samtidigt.
VARNING
2)Innan du tankar bränsle, ska du se till att
sidoskjutdörren till höger är helt stängd. I
annat fall kan skador uppstå på dörren och
skjutmekanismens låssystem med öppet
tanklock, aktivt under tankningen.
SÄTEN
FÖRARSÄTET
(för berörda Cargo-versioner)
15)
Inställning i längsgående riktning
Lyft spak A bild 18 och skjut sätet
framåt eller bakåt. När du kör,
ska armarna vara lätt böjda och
händerna vila på rattkransen.
16)
Reglering av det fällbara ryggstödet
Lyft spaken B bild 18 och följ med i
ryggstödets rörelse till önskad position
genom att försiktigt lossa ryggstödets
ryggdel.FÖRARSÄTET
(för berörda Doblò/Doblò Combi/
Cargo-versioner)
15)
Längsgående inställning
Lyft spak A bild 19 och skjut sätet
framåt eller bakåt. När du kör,
ska armarna kunna vila på rattkransen.
16)
18F0V0210
19F0V0013
17

Inställning av lutning på ryggstödet
Vrid manöverratten B bild 19
Höjdjustering av förarsätet
(berörda versioner och marknader)
Tryck på spaken C bild 19 för att lyfta
eller sänka den bakre delen av sitsen
för att få en bättre och bekvämare
körställning.
OBSERVERA! Inställningen ska endast
utföras när du sitter på sätet.
Reglering förarsätets svankstöd
(berörda versioner och marknader)
Vrid manöverratten D bild 19 för att
reglera det personanpassade stödet
mellan ryggen och ryggstödet.
Uppvärmning av säten
(berörda versioner och marknader)
Vrid tändningsnyckeln till MAR och
tryck på knapp A bild 20 för att
aktivera/inaktivera funktionen.
Aktiveringen visas genom att en
LED-lampa tänds på själva knappen.
IHOPFÄLLBART SÄTE PÅ
PASSAGERARSIDA
(berörda versioner och marknader)
På vissa Cargoversioner kan
passagerarsätet fällas ihop helt.
17)
För helt tillbaka sätet för att kunna fälla
det fullständigt utan att störa
instrumentpanelen.
Hopfällning av sätet
För att fälla ihop sätet, gör så här:
öppna passagerarsidans dörr.
Använd spakarna A och fäll
ryggstödet framåt i pilens riktning.
ta sedan tag i ryggstödet B bild 22
och tryck det nedåt. Sätt är då helt
nedfällt i "bordsläge"Dra i fliken C bild 23 och tryck sedan
ryggstödet nedåt. I detta läge är sätet
helt nedfällt.
20F0V0208
22F0V0143
21F0V0142
23F0V0144
18
LÄR KÄNNA DIN BIL

Omplacering av sätet
För att fälla tillbaka sätet på det normala
läget, gör så här:
Ta tag i spaken A bild 24 och lyft
upp ryggstödet.
Tryck på spakarna B bild 25 och lyft
sedan upp sätet.
18) 19)
TILLGÅNG TILL
BAKSÄTENA
(Versioner Doblò och Doblò Combi)
För att komma åt baksätena, öppna en
av de två sidoskjutdörrarna (se
beskrivningen i avsnittet "Dörrar" i detta
kapitel).
SÄTE SOM ÄR FÄLLBART
I BORDSLÄGE
(Berörda versioner Doblò och Doblò
Combi)
På vissa versioner finns ett säte som
fälls precis som ett bord.
20)
För helt tillbaka sätet som är fällbart i
bordsläge för att kunna fälla det
fullständigt utan att störa
instrumentpanelen.
OBSERVERA! Flytta sätet endast om
inga passagerare sitter på baksätet.
Hopfällning av sätet:
Öppna passagerarsidans dörr.
Tryck på spaken A bild 26 för att
fälla fram ryggstödet i den riktning som
anges av pilen.
Ta sedan tag i ryggstödet B bild 26
och tryck det nedåt. Sätt är då helt
nedfällt i "bordsläge".
Omplacering av sätet:
Tryck på spaken A bild 26 och lyft
upp ryggstödet.FÖRFLYTTNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
sänk huvudstöden på baksätet helt;
Flytta säkerhetsbältet åt sidan och
kontrollera att det är helt spänt utan att
vara tvinnat.
Lyft spaken A bild 27 till sätet och
fäll sätet framåt. Lyftningen av spaken
visas med ett "rött band”;
24F0V0145
25F0V0146
26F0V0201
27F0V0633
19

Sätt in bandet B bild 27 som sitter
bakom sätenas ryggstöd och fäll sätena
och ryggstöden framåt så som visas i
bild 28.
NOTERING På delade säten finns det
elastiska band fastsatta på sitsens
undre kant för att fästa det nedfällda
sätet vid huvudstödets stänger på
baksätet i andra raden (se skylten som
sitter på sätets ryggstöd bild 27).
NOTERING Det är inte nödvändigt att
koppla ifrån det elektriska kontaktdonet
A när man fäller fram sätet, så som
visas i bild 29, eftersom spiralkabeln
inte stör sätets förflyttningsrörelse.
21)
BORTTAGNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
Ta bort huvudstöden från baksätet.
Ta bort gardinrullen från sätet.
Flytta säkerhetsbältet åt sidan och
kontrollera att det är helt spänt utan att
vara tvinnat.
Lyft spaken A bild 27 till sätet och
fäll sätet framåt. Lyftningen av spaken
visas med ett "rött band”;
Identifiera sätets elanslutning bild 30
till bilen i vänster sidoutrymme (för
vänster säte) eller höger sidoutrymme
(för höger säte).
vrid hylsan A som sitter på sätets
anslutning moturs (tills den blockeras).
Dra den mot dig och koppla ifrån
kabeln.
fäst anslutningen med det elastiska
bandet bild 31 som sitter på ryggstödet
längst ner till vänster (för vänster säte)
eller till höger på (för höger säte)
OBSERVERA! Koppla alltid ifrån
anslutningen och fäst den vid sätet med
den särskilda strappet för att undvika
att den skadas under sätets förflyttning.
NOTERING Återanslut alltid
elanslutningen för de två sätena på
tredje raden när dessa återinstalleras på
fordonet.
Sätt in bandet B bild 27 som sitter
bakom sätenas ryggstöd och fäll sätena
och ryggstöden framåt.
Ställ tillbaka huvudstödet genom att
använda hålen under kudden för
isättning av stängerna.
Tryck på spaken så som visas i bild
32.
28F0V0408
29F0V072030F0V0631
20
LÄR KÄNNA DIN BIL

Ta bort sätet från golvfästena.
FÖRFLYTTNING AV
SÄTENA PÅ TREDJE
RADEN
Gör så här:
Sätt in krokarna på golvet bild 33.
Tryck på spaken så som visas i bild
32 och dra i den för att försäkra dig
om att sätet är ordentligt fastsatt.
Identifiera sätets elanslutning som
fästs med elastiskt band bild 31 som
sitter längst ner till vänster (för vänster
säte) eller till höger sidoutrymme (för
höger säte).
Dra i det elastiska bandet bild 31
och ta bort elanslutningen från sätet.
Sträck ut kablaget som kommer ut
ur sätet till anslutningen av bilen som
sitter på den vänstra sidan (för vänster
säte) eller på den högra sidan (för höger
säte) bild 34.
Anslut kopplingen på säte A till
anslutningen i bilen och vrid denna
hylsa för anslutning av sätet medurs
(tills du hör att den blockeras),
Ta ut huvudstödet under kudden.
Fäll kudden och ryggstödet.
Sätt tillbaka huvudstödet.
Sätt tillbaka gardinrullen i sätet.OBSERVERA! Försäkra dig om att sätet
är ordentligt fastsatt vid fordonsgolvet
och att spaken A bild 27 är stängd (det
"röda bandet" syns inte).
FRÄMRE BÄNK
(berörda versioner och marknader)
15)
Vissa versioner är försedda med en
främre bänk försedd med ryggstöd på
passagerarsidan i mitten och på sidan
som kan fällas ned som bord.
För att fälla ryggstöden ska du dra i
flikarna A eller B bild 35 för att fälla ned
delen av det mittre ryggstödet eller
sidoryggstödet bild 36.
Det mittre ryggstödet är försett med en
låsklämma som kan användas för att
blockera dokument.
31F0V0632
32F0V0206
33F0V020734F0V0634
21

VARNING! Innan du fäller ned det mittre
ryggstödet, måste du helt sänka ned
ryggstödet för att undvika att störa
växelspaken i särskilda
växelförhållanden.
Dra i fliken C bild 35 för att lyfta det
enda sätet för den mittre platsen och
sidoplatserna för att komma åt ett
förvaringsutrymme bild 37.
VARNING
15)Alla justeringar måste göras när
fordonet står stilla.
16)Släpp justerspaken och kontrollera att
sätet har spärrats på skenorna genom
att försöka skjuta det framåt och bakåt. Om
det inte blockerats kan det medföra en
plötslig förflyttning av sätet och orsaka en
förlorad kontroll av fordonet.17)Stäng facket på instrumentbrädan
innan du fäller det ihopfällbara
passagerarsätet fram för att förebygga
skador.
18)När passagerarsätet är helt ihopfällt
kan inte utrymmet som skapas användas
som lastutrymme. Under körningen
rekommenderas det därför att avlägsna
eller blockera eventuella föremål som
placerats på denna plats för att förhindra
att de kan skapa besvär eller faror under
körningen.
19)Om det inte finns någon skiljevägg
mellan kupén och lastutrymmet, kan stora
föremål eller kolli uppta en del av
passagerarens område i kupén. Se till att
dessa föremål eller kollin blockerats riktigt
med hjälp av motsvarande fästhakar och
inte skapa besvär eller fara under
körningen.
20)Stäng facket på instrumentbrädan
innan du fäller passagerarsätet fram som är
fällbart i bordsläge för att förebygga
skador.
21)Under körningen, ska du innan du
använder tredje radens säten, försäkra dig
om att andra radens säten sitter i körläge
och är ordentligt fastsatta (se den särskilda
skylten bild 28.
35F0V0550
36F0V0551
37F0V0552
22
LÄR KÄNNA DIN BIL
