Lorsque le véhicule atteint la vitesse
souhaitée, appuyer sur le bouton SET +
ou SET –, puis le relâcher, pour
programmer la vitesse à la vitesse
actuelle du véhicule : sur l'écran
s'affichera alors la vitesse définie.
Relever ensuite le pied de
l'accélérateur.
Une fois que le système a été
programmé, une icône dédiée (voir le
paragraphe précédent) s'affiche à
l'écran : elle est blanche sur les
versions à écran monochrome ou verte
sur les versions à écran couleurs.
AVERTISSEMENT Pour dépasser la
vitesse définie, appuyer sur la pédale
d'accélérateur.
Tout en maintenant le pied enfoncé sur
l'accélérateur :
sur l'écran s'affichera, pendant
quelques secondes, un message dédié
;
le dispositif ne sera plus en mesure
de contrôler la distance entre la voiture
et le véhicule qui précède. Dans ce cas,
la vitesse sera déterminée uniquement
par la position de la pédale
d'accélérateur.
Le dispositif reprend son
fonctionnement normal après avoir
relevé le pied de l'accélérateur. Le système
nepeut pas être
programmé
en cas d'enfoncement de la pédale
de frein ;
en cas de surchauffe des freins ;
en cas d'enclenchement du frein de
stationnement électrique ;
en cas de levier de vitesses en
position P (stationnement), R (marche
arrière) ou N (point mort) (versions avec
boîte de vitesses automatique ou boîte
de vitesses automatique à double
embrayage) ;
en cas de levier de vitesses en
position R (marche arrière), au point
mort ou en 1
ère(première vitesse
enclenchée) (versions avec boîte de
vitesses manuelle) ;
en cas d'enfoncement de la pédale
d'embrayage (versions avec boîte de
vitesses manuelle) ;
en cas de régime moteur supérieur à
un seuil maximum (tant les versions
avec boîte de vitesses manuelle que les
versions avec boîte de vitesses
automatique/boîte de vitesses
automatique à double embrayage) ou
inférieur à un seuil minimum (versions
avec boîte de vitesses manuelle
uniquement) ;
en cas de vitesse hors de l'échelle
programmable ;
en cas d'intervention en cours, ou
juste après, du système ESC (ou bien
ABS, ou encore d'autres systèmes de
contrôle de la stabilité) ;
en cas de désactivation du système
ESC ;
en cas d'intervention de freinage
automatique en cours par le système
Full Brake Control (selon le modèle) ;
en cas d'activation du Speed Limiter
;
en cas d'activation du Cruise Control
électronique ;
en cas de défaillance du dispositif
lui-même ;
en cas de coupure du moteur ;
en cas de capteur radar occulté
(auquel cas il faut nettoyer la zone du
pare-chocs sur lequel est monté le
capteur).
Si le système est programmé, les
situations ci-dessus peuvent neutraliser
ou désactiver le système dans un délai
qui peut varier selon les conditions.
AVERTISSEMENT Une fois le dispositif
programmé, le conducteur peut
atteindre des vitesses supérieures à
celles pouvant être réglées par le
système en appuyant sur la pédale
d'accélérateur. Dans cette condition, le
dispositif ne se désactive pas
automatiquement, mais les
143
performances du dispositif sont limitées
: il est donc conseillé de le désactiver.

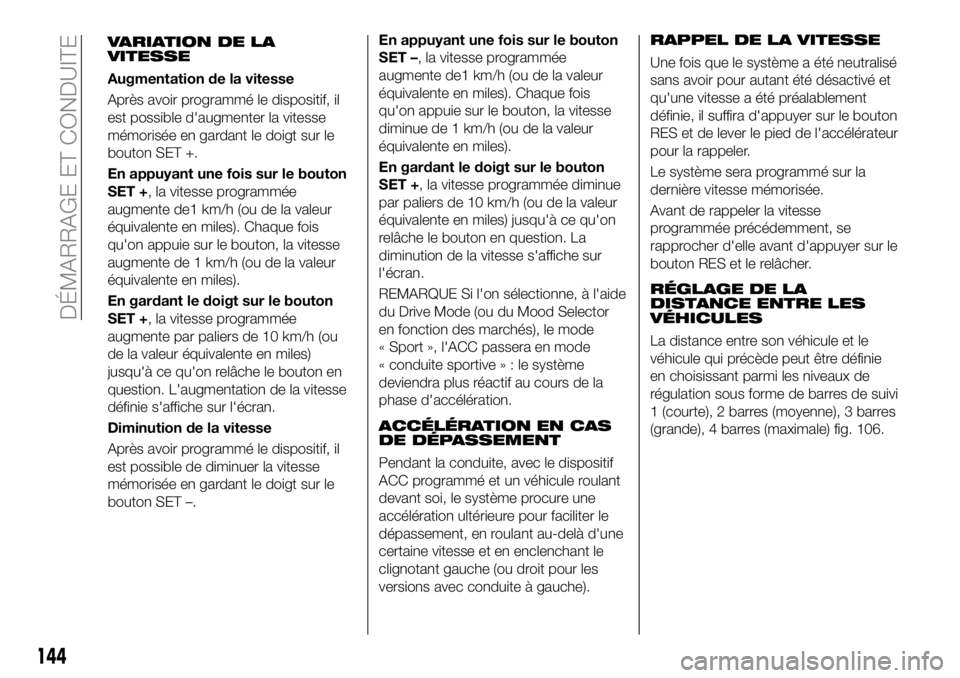

VARIATION DE LA
VITESSE
Augmentation de la vitesse
Après avoir programmé le dispositif, il
est possible d'augmenter la vitesse
mémorisée en gardant le doigt sur le
bouton SET +.
En appuyant une fois sur le bouton
SET +, la vitesse programmée
augmente de1 km/h (ou de la valeur
équivalente en miles). Chaque fois
qu'on appuie sur le bouton, la vitesse
augmente de 1 km/h (ou de la valeur
équivalente en miles).
En gardant le doigt sur le bouton
SET +, la vitesse programmée
augmente par paliers de 10 km/h (ou
de la valeur équivalente en miles)
jusqu'à ce qu'on relâche le bouton en
question. L'augmentation de la vitesse
définie s'affiche sur l'écran.
Diminution de la vitesse
Après avoir programmé le dispositif, il
est possible de diminuer la vitesse
mémorisée en gardant le doigt sur le
bouton SET –.En appuyant une fois sur le bouton
SET –, la vitesse programmée
augmente de1 km/h (ou de la valeur
équivalente en miles). Chaque fois
qu'on appuie sur le bouton, la vitesse
diminue de 1 km/h (ou de la valeur
équivalente en miles).
En gardant le doigt sur le bouton
SET +, la vitesse programmée diminue
par paliers de 10 km/h (ou de la valeur
équivalente en miles) jusqu'à ce qu'on
relâche le bouton en question. La
diminution de la vitesse s'affiche sur
l'écran.
REMARQUE Si l'on sélectionne, à l'aide
du Drive Mode (ou du Mood Selector
en fonction des marchés), le mode
« Sport », l'ACC passera en mode
« conduite sportive»:lesystème
deviendra plus réactif au cours de la
phase d'accélération.
ACCÉLÉRATION EN CAS
DE DÉPASSEMENT
Pendant la conduite, avec le dispositif
ACC programmé et un véhicule roulant
devant soi, le système procure une
accélération ultérieure pour faciliter le
dépassement, en roulant au-delà d'une
certaine vitesse et en enclenchant le
clignotant gauche (ou droit pour les
versions avec conduite à gauche).
RAPPEL DE LA VITESSE
Une fois que le système a été neutralisé
sans avoir pour autant été désactivé et
qu'une vitesse a été préalablement
définie, il suffira d'appuyer sur le bouton
RES et de lever le pied de l'accélérateur
pour la rappeler.
Le système sera programmé sur la
dernière vitesse mémorisée.
Avant de rappeler la vitesse
programmée précédemment, se
rapprocher d'elle avant d'appuyer sur le
bouton RES et le relâcher.
RÉGLAGE DE LA
DISTANCE ENTRE LES
VÉHICULES
La distance entre son véhicule et le
véhicule qui précède peut être définie
en choisissant parmi les niveaux de
régulation sous forme de barres de suivi
1 (courte), 2 barres (moyenne), 3 barres
(grande), 4 barres (maximale) fig. 106.
144
DÉMARRAGE ET CONDUITE

La distance par rapport au véhicule qui
précède est proportionnelle à la vitesse.
L'intervalle de temps par rapport au
véhicule qui précède reste constante et
varie entre 1 seconde (réglage sur
1 barre pour la distance minimale) et
2 secondes (réglage sur 4 barres pour
la distance maximale).
Lors de la première utilisation du
dispositif, le niveau de régulation de la
distance est 4 (maximale). Lorsque le
conducteur modifie la distance, le
nouveau niveau de régulation seramémorisé, et ce même après la
désactivation et la réactivation du
système.
Diminution de la distance
Pour passer à un niveau inférieur de
régulation de la distance, enfoncer et
relâcher le bouton
.
À chaque appui sur le bouton, le niveau
de régulation diminue d'une barre (plus
courte).
Noter que la vitesse définie est
maintenue s'il n'y a aucun véhicule
roulant devant. Une fois la distance plus
réduite atteinte, un nouvel appui sur le
bouton déterminera la distance plus
grande.
La voiture maintient la distance définie,
sauf dans les cas suivants :
le véhicule qui précède accélère
jusqu'à atteindre une vitesse supérieure
à celle définie ;
le véhicule qui précède déboîte
(change de voie) ou sort du champ de
détection du capteur radar du dispositif
Adaptive Cruise Control ;
le réglage de la distance est modifié ;
l'Adaptive Cruise Control est
désactivé ou neutralisé.
AVERTISSEMENT Le freinage
maximum exercé par le dispositif est
limité. Si besoin, le conducteur peut
toujours dans tous les cas freiner
lui-même. AVERTISSEMENT Si le dispositif prévoit
que l'action du freinage n'est pas
suffisante à conserver la distance
programmée, le conducteur en sera
informé par le biais de l'affichage d'un
message à l'écran indiquant qu'il se
rapproche du véhicule qui précède. Un
signal sonore est également émis. Dans
cette situation, il y a lieu de freiner
immédiatement pour maintenir la
distance de sécurité avec le véhicule
qui précède.
AVERTISSEMENT Il incombe au
conducteur de toujours s'assurer de
l'absence de piétons, d'autres voitures
ou objets sur la chaussée. Le
non-respect de ces avertissements
peut provoquer des accidents ou des
blessures.
AVERTISSEMENT Il est de la
responsabilité du conducteur de
conserver une distance de sécurité
entre son véhicule et celui qui le
précède, conformément au code de la
route des différents pays.
DÉSACTIVATION
Le dispositif est désactivé et la vitesse
définie est annulée dans les cas
suivants :
appui sur le boutondu dispositif
Adaptive Cruise Control ;
appui sur le boutondu Cruise
Control électronique ;
106F1B0299C
145

appui sur le bouton du Speed Limiter;
positionnement du dispositif de
démarrage sur STOP.
Le dispositif est neutralisé (tout en
conservant la vitesse et la distance
définies) dans les situations suivantes :
lorsque l'on appuie sur le bouton
CANC ;
lorsque les conditions indiquées
dans le paragraphe “Réglage de la
vitesse souhaitée” se vérifient ;
lorsque la vitesse du véhicule
descend en dessous de la vitesse
minimale réglable (par exemple,
présence de véhicules roulant
lentement).
Si ces conditions se vérifient lors d'une
décélération du système par rapport à
un véhicule roulant devant, le système
pourrait continuer la décélération, si
nécessaire, même après sa
neutralisation ou sa désactivation
jusqu'à la vitesse minimale définissable.
MODE CRUISE CONTROL
ÉLECTRONIQUE
L'Adaptive Cruise Control (ACC) prévoit
également le mode Cruise Control
électronique pour la régulation de la
marche de croisière (constante). Si le véhicule est équipé de l'Adaptive
Cruise Control (ACC), le Cruise Control
électronique fonctionnera de la même
manière que l'ACC (en appuyant sur le
bouton
du Cruise Control), à la
différence près :
qu'il ne conserve pas la distance par
rapport au véhicule qui précède ;
qu'en cas de capteur radar occulté,
le dispositif fonctionne toujours.
Avant de rappeler la vitesse
programmée, il faut s'en rapprocher
avant d'appuyer sur le bouton RES et le
relâcher.
ATTENTION
126) Il faut être vigilant au volant de
manière à être toujours prêt à freiner si
besoin est.
127) Le système constitue une aide à la
conduite : le conducteur ne doit jamais
baisser son attention pendant la conduite.
La responsabilité de la conduite incombe
toujours au conducteur, qui doit prendre en
considération les conditions de circulation
pour conduire en toute sécurité. Le
conducteur est toujours tenu de maintenir
une distance de sécurité avec le véhicule
qui le précède.
128) Le dispositif ne s'active pas en
présence de piétons, de véhicules arrivant
en sens opposé ou roulant en sens
transversal et d'objets immobiles (par
exemple, un véhicule en panne ou bloqué
dans un embouteillage). 129)
Le dispositif n'est pas en mesure de
tenir compte des conditions routières, de
circulation, atmosphériques et de faible
visibilité (par exemple, en cas de brouillard).
130) Le dispositif ne reconnaît pas toujours
complètement des conditions de conduite
complexes pouvant donner lieu à des
évaluations incorrectes ou inexistantes sur
la distance de sécurité à maintenir.
131) Le dispositif n'est pas en mesure
d'appliquer toute la force de freinage du
véhicule et donc celui-ci ne pourra pas être
complètement arrêté.
ATTENTION
58) Les fonctions du système pourraient
être limitées ou nulles en raison des
conditions atmosphériques, par exemple
pluie battante, grêle, brouillard épais ou
neige abondante.
59) La zone du pare-chocs située face au
capteur ne doit pas être couverte par des
adhésifs, des phares auxiliaires ou tout
autre objet.
60) La fonctionnalité peut être compromise
par toute modification structurelle apportée
au véhicule, comme par exemple une
modification de l'avant de la voiture, le
remplacement de pneus, ou une charge
plus élevée que celle prévue pour la voiture.
61) Des réparations inadéquates effectuées
sur l'avant de la voiture (par ex. aux
pare-chocs, au châssis) peuvent modifier la
position du capteur radar et en
compromettre le fonctionnement.
S'adresser au Réseau Après-vente Fiat
pour toute réparation de ce genre.
146
DÉMARRAGE ET CONDUITE

62)Ne pas modifier ni intervenir sur le
capteur radar ou sur la caméra située sur le
pare-brise. En cas de panne du capteur,
s'adresser au Réseau Après-vente Fiat.
63) Éviter de laver la zone inférieure du
pare-chocs avec des jets à haute pression :
en particulier, éviter d'intervenir sur le
connecteur électrique du système.
64) Faire attention aux réparations et à
l'application de nouvelle peinture dans la
zone autour du capteur (cache couvrant le
capteur sur le côté gauche du pare-chocs).
En cas de chocs frontaux, le capteur peut
se désactiver automatiquement et afficher,
sur l'écran, un avertissement pour indiquer
qu'il faut faire réparer le capteur. Même en
l'absence de signalisations de
dysfonctionnement, désactiver le système
si l'on pense que la position du capteur
radar a été altérée (par ex. à cause de
chocs frontaux à vitesse réduite comme
lors des manœuvres de stationnement).
Dans ces cas, s'adresser au Réseau
Après-vente Fiat pour effectuer le
réalignement ou le remplacement du
capteur radar.MOOD SELECTOR/
DRIVE MODE
(sélecteur du mode
de conduite)
(selon le modèle)
Le dispositif permet, en tournant
manuellement la bague rotative A
fig. 107 du sélecteur situé sur le tunnel
central, de choisir parmi trois modes de
conduite différents (« réponse de la
voiture ») en fonction des exigences du
conducteur et des conditions de la
route.
- mode « Auto »
- mode « Traction » (versions 4x4 ou
bien 4x2 en fonction des équipements)
- mode « All Weather » (uniquement
sur les versions 4x2 en fonction des
équipements)
- mode « Sport ». Le dispositif, à travers l'électronique de
bord, agit sur les systèmes de contrôle
dynamique de la voiture : moteur,
direction, système ESC, système 4x4
(si disponible), boîte de vitesses, en
s'interfaçant avec le tableau de bord.
La bague rotative est de type
« monostable », c'est-à-dire qu'au
relâchement elle reste toujours en
position centrale.
107F1B0044C
147

L'acceptation de la part du système du
mode de conduite requis est signalée
par l'allumage de la LED située près de
l'idéogramme, et par l'affichage, sur
l'écran du tableau de bord, du symbole
correspondant à l'idéogramme.
Au démarrage du moteur, le système
maintient normalement le mode de
conduite activé avant l'arrêt. Pour les
versions/marchés qui le prévoient, le
système, au démarrage, se place
toujours en mode « Auto ».
MODE « Auto »
Mode de conduite recommandé pour
une conduite normale, visant au confort
et à la sécurité en conditions de
conduite et d'adhérence normales. Sur
les versions 4x4, ce mode réduit
également la consommation en
carburant : en effet, il prévoit
automatiquement non seulement de
modifier la distribution du couple
moteur entre l'essieu avant et arrière,
mais aussi de déconnecter, si les
conditions de conduite et le terrain le
permettent, la transmission aux roues
arrière.Activation
En mode « Traction / All Weather »
activé, tourner la bague dans le sens
inverse des aiguilles d'une montre et la
maintenir dans cette position pendant
au moins une demi-seconde et dans
tous les cas jusqu'à ce que la LED
correspondante s'allume et que le
mode sélectionné s'affiche sur l'écran.
La LED correspondant au mode
sélectionné précédemment s'éteindra
en même temps. Après avoir été
relâchée, la bague revient en position
centrale.
En mode « Sport » activé, tourner la
bague dans le sens des aiguilles d'une
montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
MODE « Traction»/«All
Weather »
Ce mode vise à la sécurité de la
conduite en conditions de faible
adhérence de la voiture (route mouillée,
glissante, pluie, neige). Sur les versions
4x4, il est également conseillé de
l'utiliser pour la conduite sur des
chemins de terre ou en tout-terrain.
Activation
En mode « Auto » activé, tourner la
bague dans le sens des aiguilles d'une
montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.
En mode « Sport » activé, tourner la
bague dans le sens inverse des aiguilles
d'une montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran.
148
DÉMARRAGE ET CONDUITE

La LED correspondant au mode
sélectionné précédemment s'éteindra
en même temps. Après avoir été
relâchée, la bague revient en position
centrale.
MODE « Sport »
Ce mode accroît le plaisir d'une
conduite sportive ; il augmente toutefois
la consommation de carburant. Sur les
versions 4x4, la traction est optimisée
afin d'offrir de meilleures performances
au niveau de la tenue de route de la
voiture, même dans les virages.
Activation
En mode « Auto » activé, tourner la
bague dans le sens inverse des aiguilles
d'une montre et la maintenir dans cette
position pendant au moins une
demi-seconde et dans tous les cas
jusqu'à ce que la LED correspondante
s'allume et que le mode sélectionné
s'affiche sur l'écran. La LED
correspondant au mode sélectionné
précédemment s'éteindra en même
temps. Après avoir été relâchée, la
bague revient en position centrale.En mode « Traction / All Weather »
activé, tourner la bague dans le sens
des aiguilles d'une montre et la
maintenir dans cette position pendant
au moins une demi-seconde et dans
tous les cas jusqu'à ce que la LED
correspondante s'allume et que le
mode sélectionné s'affiche sur l'écran.
La LED correspondant au mode
sélectionné précédemment s'éteindra
en même temps. Après avoir été
relâchée, la bague revient en position
centrale.
SIGNAUX D'ANOMALIE
En cas d'anomalie du système ou du
sélecteur, il sera automatiquement
impossible de changer de mode. Le
système passera automatiquement en
mode « Auto ». Dans ces cas, l'écran
affichera un signal d'avertissement
dédié. Se rendre dès que possible au
Réseau Après-vente Fiat pour faire
contrôler le système.
SYSTÈME PARK
ASSIST
CAPTEURS
132)
65) 66) 67)
Les capteurs de stationnement, situés
dans le pare-chocs arrière fig. 108, ont
pour fonction de relever la présence
d'obstacles se trouvant éventuellement
à proximité de la partie arrière de la
voiture.
Les capteurs avertissent le conducteur
de la présence d'obstacles éventuels à
l'aide d'un signal sonore intermittent et,
en fonction des versions, également
avec des signaux visuels sur l'écran du
combiné de bord.
108F1B0142C
149

Activation
Les capteurs s'activent
automatiquement quand on enclenche
la marche arrière. Plus la distance de
l'obstacle situé derrière la voiture
diminue, plus la fréquence du signal
sonore augmente.
Signal sonore
Quand on engage la marche arrière, si
un obstacle est présent à l'arrière, un
signal sonore se déclenche qui varie en
fonction de la distance entre l'obstacle
et le pare-chocs.
La fréquence du signal sonore :
augmente lorsque la distance entre
le véhicule et l'obstacle diminue ;
devient continue lorsque la distance
qui sépare la voiture de l'obstacle est
inférieure à environ 30 cm ;
reste constante si la distance entre
la voiture et l’obstacle ne change pas.
De plus, si cette situation concerne les
capteurs latéraux, le signal est
interrompu après 3 secondes environ
pour éviter, par exemple, des
signalisations en cas de manœuvre le
long de murs.
cesse dès que la distance par
rapport à l'obstacle augmente.
Lorsque le système émet le signal
sonore, le volume du système
Uconnect™ est automatiquement
baissé. Distances de détection
Si les capteurs détectent plusieurs
obstacles, seul le plus proche est pris
en considération.
Signal à l'écran
Les signaux relatifs au système Park
Assist s'affichent à l'écran du combiné
de bord uniquement si la rubrique
« Signal sonore et écran » dans le menu
« Réglages » du système
Uconnect™
a été sélectionnée (pour de plus amples
informations, voir la description au
chapitre correspondant).
Le système signale la présence d'un
obstacle en affichant un arc simple
dans une des zones possibles, en
fonction de la distance de l'objet et de
la position par rapport à la voiture. Si
l'obstacle est détecté dans la zone
centrale arrière, à mesure que l'on
s'approche de l'obstacle, l'écran affiche
un arc simple d'abord fixe puis
clignotant, en plus de l'émission d'un
signal sonore.
FONCTIONNEMENT AVEC
REMORQUE
68)
Le fonctionnement des capteurs est
automatiquement désactivé dès
l'introduction de la connexion électrique
de la remorque dans la prise du crochet
d'attelage de la voiture. Les capteurs se réactivent
automatiquement lorsque l'on
débranche la connexion électrique de la
remorque. Avant d'utiliser le système
Park Assist, nous conseillons de
démonter de la voiture l'ensemble boule
du crochet d'attelage et la fixation
correspondante. Le non-respect de
cette prescription peut causer des
lésions personnelles ou des dommages
aux voitures ou aux obstacles parce
que lorsque le signal sonore continu est
émis, la boule du crochet d'attelage se
trouve déjà beaucoup plus près de
l'obstacle que le pare-chocs arrière.
AVERTISSEMENTS
GÉNÉRAUX
Voici quelques conditions qui pourraient
influer sur les performances du système
de stationnement :
une sensibilité réduite du capteur et
une réduction des performances du
système d'aide au stationnement
pourraient être dues à la présence sur
la surface du capteur de : givre, neige,
boue, peinture, etc. ;
le capteur détecte un objet
inexistant (« perturbation d'écho »),
provoqué par des perturbations de
caractère mécanique, par exemple :
lavage de la voiture, pluie (conditions de
vent très fort), grêle ;
150
DÉMARRAGE ET CONDUITE
