Par conséquent, pour les protéger
convenablement en cas de choc,
d'autres dispositifs sont nécessaires
que les ceintures de sécurité pour
adultes afin de réduire au minimum le
risque de blessures en cas d'accident,
de freinage ou de manœuvre soudaine.
Les enfants doivent être assis de façon
sécurisée et confortable. En fonction
des sièges enfants utilisés, il est
conseillé de maintenir les enfants le plus
longtemps possible dans les sièges
enfants tournés dos à la route(au moins
jusqu'à l'âge de 3-4 ans), car c'est la
position qui offre le plus de protection
en cas de choc.
Le meilleur choix du dispositif de
retenue pour enfant doit se baser sur le
poids et la taille de l'enfant. Il existe
différents types de systèmes de retenue
pour enfants, qui peuvent être fixés à la
voiture à l'aide des ceintures de
sécurité ou en utilisant les fixations
ISOFIX/i-Size.
Nous conseillons de toujours choisir le
système de retenue le plus approprié à
l'enfant ; pour ce faire, toujours
consulter la Notice d'entretien fournie
avec le siège enfant pour être certain
qu'il s'agit du modèle adapté à l'enfant
auquel il est destiné.En Europe, les caractéristiques des
systèmes de retenue des enfants sont
réglementées par la norme ECE-R44,
qui les répartit en cinq groupes de
poids :
Groupe
Plages de poids
Groupe 0 jusqu'à
un poids de
10 kg
Groupe 0+ jusqu'à un poids de
13 kg
Groupe 1 poids entre 9 et
18 kg
Groupe 2 poids entre 15 et
25 kg
Groupe 3 poids entre 22 et
36 kg
La norme ECE-R44 a récemment été
complétée par le règlement ECE R-129,
qui définit les caractéristiques des
nouveaux sièges enfants i-Size (voir la
description au paragraphe « Conformité
des sièges passager pour l'utilisation
des sièges enfants i-Size » pour de plus
amples informations).
Tous les dispositifs de retenue pour les
enfants doivent mentionner les
références d'homologation ainsi que la
marque de contrôle sur une plaquette
solidement fixée au siège enfant qui ne
doit jamais être retirée. La Lineaccessori MOPAR
®offre des
sièges enfants adaptés à chaque
catégorie de poids. Ce choix est
vivement conseillé, car ces sièges ont
été spécialement conçus et testés pour
les véhicules Fiat.
ATTENTION Certains sièges enfants
universels requièrent l'utilisation d'un
accessoire (base), vendu séparément
par le fabricant du siège, pour pouvoir
être installés correctement sur le
véhicule. Par conséquent, FCA
recommande de vérifier, auprès de son
revendeur, qu'il est possible d'installer
le siège souhaité sur son véhicule avant
de l'acheter.
INSTALLATION D'UN
SIÈGE ENFANT AVEC LES
CEINTURES DE
SÉCURITÉ
Les sièges enfants universels qui
s'installent en utilisant uniquement les
ceintures de sécurité sont homologués
conformément à la norme ECE R44 et
sont divisés en différents groupes de
poids.
83) 84) 85) 86)
ATTENTION Les illustrations sont
données seulement à titre indicatif pour
le montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
103

Groupe 0 et 0+
Les enfants pesant jusqu'à 13 kg
doivent être transportés tournés vers
l'arrière sur un siège enfant du type
indiqué sur fig. 77 qui, soutenant la
tête, ne provoque pas de contraintes
sur le cou en cas de brusques
décélérations.
Le siège enfant est attaché à l'aide des
ceintures de sécurité de la voiture,
comme indiqué en fig. 77 et doit retenir
à son tour l'enfant avec les ceintures
incorporées.Groupe 1
À partir de 9 jusqu'à 18 kg, les enfants
peuvent être transportés avec le siège
tourné vers l'avant fig. 78.
Groupe 2
Les enfants dont le poids est compris
entre 15 et 25 kg peuvent directement
être attachés avec les ceintures de
sécurité de la voiture fig. 79.
Les sièges enfants ont alors
essentiellement pour fonction de
positionner correctement l'enfant par
rapport à la ceinture de sécurité, de
façon à ce que la partie diagonale de la
ceinture de sécurité adhère au thorax et
non au cou et la partie horizontale au
bassin et non à l'abdomen de l'enfant.
Groupe 3
Pour les enfants d'un poids de 22 à
36 kg, il existe des dispositifs de
retenue spéciaux qui permettent
d'attacher correctement la ceinture de
sécurité.
L'illustration fig. 80 est un exemple de
position correcte de l'enfant sur le siège
arrière.
Au-delà d'une stature de 1,50 m, les
enfants peuvent mettre les ceintures de
sécurité comme les adultes.
77F1B0110C
78F1B0111C
79F1B0112C
80F1B0113C
104
SÉCURITÉ

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS UNIVERSELS
La voiture est conforme à la Directive européenne 2000/3/CE qui réglemente le montage des sièges enfants aux différentes
places de la voiture, selon le tableau suivant :
Positionnement du siège enfant universel
Groupe Plages de poids Passager avant (*)
Passager arrière
central Passagers arrière
latéraux
Airbag activé Airbag désactivé
Groupe 0, 0+ jusqu'à
un poids de
13 kg XUXU
Groupe 1 9-18 kgXU XU
Groupe 2 15-25 kgUU XU
Groupe 3 22-36 kgUU XU
X = Place assise non adaptée pour des enfants de cette catégorie de poids.
U = Indiqué pour les systèmes de retenue de la catégorie « Universelle » selon le Règlement européen CEE-R44 pour les
« Groupes » indiqués.
(*) IMPORTANT NE JAMAIS installer sur le siège avant des sièges enfant orientés dans le sens contraire à celui de la marche
alors que l'airbag est activé. Si l'on souhaite installer un siège tourné dos à la route sur le siège avant, désactiver l'airbag
correspondant (voir les indications du paragraphe « Système de protection supplémentaire (SRS) - Airbag »).
105

INSTALLATION D'UN
SIÈGE ENFANT ISOFIX
87) 88) 89)
Les places arrière externes de la voiture
sont équipées de fixations ISOFIX pour
le montage d'un siège enfant de
manière rapide, simple et sûre. Le
système ISOFIX permet de monter des
systèmes de retenue pour enfants
ISOFIX, sans utiliser les ceintures de
sécurité de la voiture mais en attachant
directement le siège enfant à trois
fixations présentes sur la voiture.
Il est possible d'effectuer un montage
mixte de sièges enfants traditionnels et
ISOFIX sur des places différentes de la
voiture
Pour installer un siège enfant ISOFIX,
l'accrocher aux deux fixations
métalliques A fig. 81 situées sur l'arrière
du coussin du siège arrière, au point de
contact avec le dossier, puis fixer la
sangle supérieure (disponible avec le
siège enfant) à la fixation B
fig. 82 située derrière le dossier du
siège, dans la partie inférieure.À titre indicatif, fig. 83 présente un
exemple de siège enfant ISOFIX
Universel qui couvre le groupe de poids
1.
ATTENTION La figure fig. 83 est fournie
uniquement à titre indicatif pour le
montage. Monter le siège enfant en
suivant les instructions qui doivent
obligatoirement être remises avec le
siège.
81F1B0114C
82F1B0115C
83F1B0116C
106
SÉCURITÉ

REMARQUE Lorsque l'on utilise un
siège enfant ISOFIX Universel, on ne
peut utiliser que des sièges enfants
homologués avec la mention ECE R44
« ISOFIX Universal » (R44/03 ou mises à
jour successives) fig. 84.
84F1B0117C
107

CONFORMITÉ DES SIÈGES PASSAGERS POUR L'UTILISATION DES SIÈGES
ENFANTS ISOFIX
POSITIONS ISOFIX SUR LA VOITURE
Groupes de poids Groupe de tailles Dispositif Passager avant Passagers
arrière latéraux Passager arrière
central
Groupe 0 (jusqu'à
10
kg) E
ISO/R1XI LX
Groupe 0+ (jusqu'à
13 kg) E
ISO/R1
XI LX
DISO/R2XI LX
CISO/R3XIL (*) X
Groupe 1 (de 9 à
18 kg) D ISO/R2
XI
LX
CISO/R3XIL (*) X
BISO/F2XIUF-IL X
B1
ISO/F2XXIUF-IL X
A
ISO/F3XIUF-IL X
X Position ISOFIX non adaptée aux systèmes de protection pour enfants ISOFIX pour cette catégorie de poids et/ou de tailles.
IL Adapté aux systèmes de retenue enfants ISOFIX des catégories « Spécifique au véhicule », « Limitée » ou « Semi-universelle », homologués pour ce véhicule
spécifique.
IL (*) Le siège enfant ISOFIX peut être monté en réglant le siège avant.
IUF Adapté aux systèmes de retenue enfants ISOFIX de la catégorie universelle orientés face à la route et homologués pour le groupe de poids.
REMARQUE Les autres groupes de poids sont couverts par des sièges enfants ISOFIX spécifiques qui peuvent être utilisés
uniquement s'ils ont été spécifiquement testés pour cette voiture (voir liste de voitures jointe au siège enfant).
108
SÉCURITÉ

CONFORMITÉ DES
SIÈGES PASSAGERS
POUR L'UTILISATION
DES SIÈGES ENFANTS
i-Size

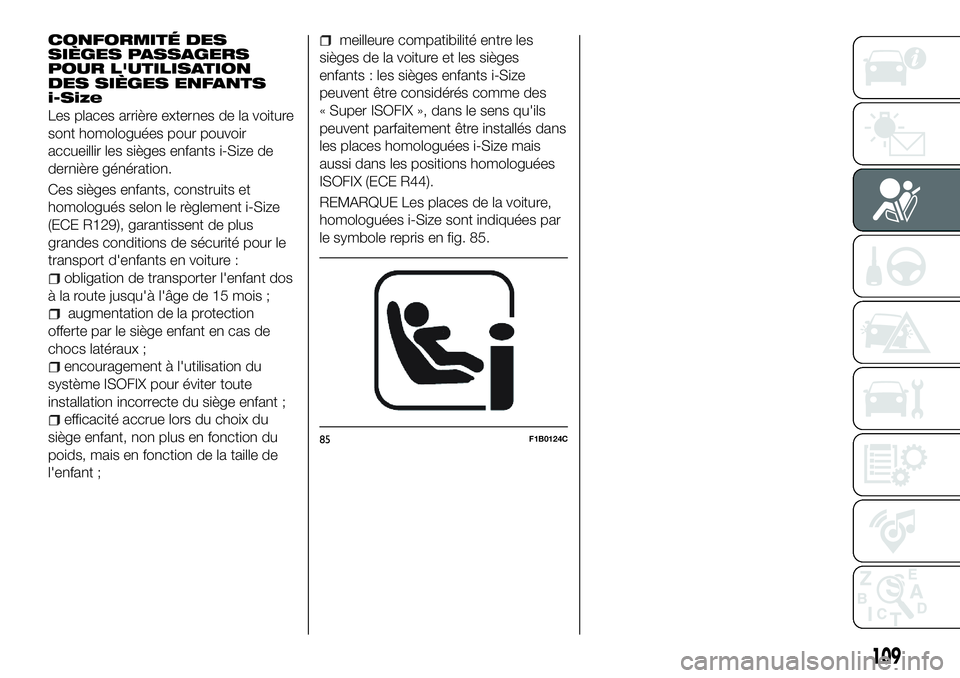

Les places arrière externes de la voiture
sont homologuées pour pouvoir
accueillir les sièges enfants i-Size de
dernière génération.
Ces sièges enfants, construits et
homologués selon le règlement i-Size
(ECE R129), garantissent de plus
grandes conditions de sécurité pour le
transport d'enfants en voiture :
obligation de transporter l'enfant dos
à la route jusqu'à l'âge de 15 mois ;
augmentation de la protection
offerte par le siège enfant en cas de
chocs latéraux ;
encouragement à l'utilisation du
système ISOFIX pour éviter toute
installation incorrecte du siège enfant ;
efficacité accrue lors du choix du
siège enfant, non plus en fonction du
poids, mais en fonction de la taille de
l'enfant ;
meilleure compatibilité entre les
sièges de la voiture et les sièges
enfants : les sièges enfants i-Size
peuvent être considérés comme des
« Super ISOFIX », dans le sens qu'ils
peuvent parfaitement être installés dans
les places homologuées i-Size mais
aussi dans les positions homologuées
ISOFIX (ECE R44).
REMARQUE Les places de la voiture,
homologuées i-Size sont indiquées par
le symbole repris en fig. 85.
85F1B0124C
109

Le tableau suivant, conformément à la législation européenne ECE 129, indique la possibilité d'installer des sièges enfants
i-Size.
POSITIONS I-Size SUR LA VOITURE
Dispositif Passager avant Passagers arrière
latéraux Passager arrière
central
Sièges enfants i-Size ISO/R2
X
i-U X
ISO/F2 Xi-U X
